AMB Beta 22

[Hailt2 419]

,

Допустим мне нужна самая простая двухканальная бетта но на хороших компонентах, требовательных наушников нету и пока не планируется. Собирать самому? Но у меня нет оборудования для настройки и опыта кроме пайки кабелей тоже особого нет. Каковы шансы собрать бетту самому имея только паяльник и тестер?

[zAg 3 251]

Каковы шансы собрать бетту самому имея только паяльник и тестер?

Тестер, имеется ввиду мультиметр?

Бета, это и есть конструктор с подробным описанием по сборке и настройке. "Хорошие" компоненты могут очень сильно отличаться по цене между собой, лучше сказать не на хороших, а на оригинальных (не фейковых). Для сборки, ещё понадобится источник питания, на котором можно выставить выход пост. напр. в 12В и собранный "макет" (по схеме с сайта AMB), для подбора транзисторов и пр., главное сейчас, найти хорошо подобранные квадрики (по одному на каждую плату) транзисторов K170/j74, т.к. они уже сняты с производства, ну или хотя бы близких им аналогов (которые тоже ещё поискать нужно).

[Hailt2 419]

,

Да, обычный мультиметр. Видел на сайте кучу комплектующих помимо самих плат. Если купить то что предлагают на сайте, где можно докупить оставшиеся компоненты ?

[zAg 3 251]

,

Да, обычный мультиметр. Видел на сайте кучу комплектующих помимо самих плат. Если купить то что предлагают на сайте, где можно докупить оставшиеся компоненты ?

В принципе, где угодно, если доверяете этим магазинам (нашим я не особо доверяю, могут прислать как оригинальные, так и фейковые компоненты и тут надо знать, как их различать). А лучше в тех местах, где предлагает сам магазин (подписано под каждой деталью), если только не собираетесь собирать сборку на топ компонентах.

[Solitudo 2 602]

Смотря какая Бета. В китае, продают китайские беты, которые к оригиналу (сборкам на AMB платах) почти никакого отношения не имеют, да ещё вся комплектация неизвестного происхождения.

Ну с другой стороны родные платы - это не какое-то произведение искусства, или что-то непревзойденное.

Вот, например, человек переразвел -

Оригинальные платы имеют размер 18 на 7,5 см.

А эти же удалось уменьшить до гораздо меньших 10 см на 3.9.

Это же какая колоссальная экономия места. Вместо гиганских гробов на оригинальных платах, можно собрать вполне компактный усилитель.

Если уж при балансе и 4 платах...

[zAg 3 251]

Оригинальные платы имеют размер 18 на 7,5 см.

А эти же удалось уменьшить до гораздо меньших 10 см на 3.9.

Это же какая колоссальная экономия места.

Это для Вас хорошо. Мне такие совершенно не подходят по ряду причин.

[Мелкий Пэ 547]

<p>

<br />уменьшить до гораздо меньших 10 см на 3.9.<br />

<br /></p>хм. В корпусе наверное совсем печка...

[zAg 3 251]

<p>

<br />уменьшить до гораздо меньших 10 см на 3.9.<br />

<br /></p>хм. В корпусе наверное совсем печка...

Эта плата требует свободного места в корпусе не намного меньше (как кажется), чем оригинальная плата AMB. В оригинальных платах предусмотрено место для установки радиаторов, а здесь его просто исключили, но транзисторы в воздухе болтаться не будут, поэтому потребуется отдельное место для размещения (крепления) к ним радиаторов, поэтому вся их "миниатюрность" сводится к нулю. Да ещё, если я правильно разглядел это фото, там должны устанавливаться резисторы только SMD типа...., а дальше я уже это комментировать не буду (кому какой "йогурт" нравится).

[only_a_lad 1 915]

Кто-нибудь сравнивал Бету топовой сборки с Headtrip? Мне Headtrip очень понравился, но не столько мощью, сколько "музыкальностью и вовлекатором" - какого-то LSD в этот «trip» точно подсыпали)) Недавно купил себе двухблочный вариант Headtrip. Другой мощный транзисторник - Dark Star слушал внимательно пару недель дома - не понравился, звук был ярковатым, не хватало оттенков/деталей, теплоты и много еще чего. Похожая история была с другим мощным транзисторником из Новосибирска - FHA 1.3. Бету я пока так и не послушал.

[Бруно 5 423]

@only_a_lad, "Ураган" от Энергетика составит достойную конкуренция (мягко говоря) - HT

Изменено 17 марта, 2017 пользователем bruno093

[pinh0le 10 938 23 Тракты]

@only_a_lad, Я слушал и HT, и балансную Бету. Но не сравнивал.

Имхо совершенно разные усилители. Бету бы не купил, НТ другое дело.



Но, поговаривают, беты бывают разные.

[kleymor.metal 4 776 4 Тракты]

@only_a_lad, Бета (любая) и Хэдтрип - полные противоположности.

B22 это исключительно быстрый и детальный усилитель, предельно нейтральный, точный и бесхарактерный. По сути это "хирургический инструмент". На ней очень удобно сравнивать наушники, цапы, кабели и т. п., их особенности видны сразу. Сборки да, могут быть разными, но любую из них не перепутать ни с каким другим усилителем. Конек беты - сложная музыка (БСО, тяжмет), где техничность важнее "музыкальности", "вовлекатора" и т.п.

Кроме Хедтрипа я еще слушал из топовых транзисторных: Cavalli LG, Luxman P700u, RSA DarkStar, Rudistor RP030. На мой слух, бета техничнее и нейтральнее их всех.



Хэдтрип - самый кривой необычный из топовых усилителей. Во-первых, большая мощность оказывает определенное влияние на характер подачи. Во-вторых, собранная сцена (она не очень большая, но зато плотная). В-третьих, баса у него очень много, да и на других частотах картина непростая. Что касается техничности, то она (на мой слух) не самая лучшая.

Звучит он брутально, напористо, очень эмоционально. Наушники на нем сильно меняются. Допустим, Баеры Т1 слушать было интересно, даже забавно, прямо басом зашибали, а вот LCD4 я не узнал.



Лично мне очень нравится бета и совсем не нравится хэдтрип. У вас, скорее всего, будет наоборот ))))

Изменено 18 марта, 2017 пользователем kleymor.metal

[Goo8s 37]

Когда RSA DarkStar стал транзисторным?

[Solitudo 2 602]

Эта плата требует свободного места в корпусе не намного меньше (как кажется), чем оригинальная плата AMB. В оригинальных платах предусмотрено место для установки радиаторов, а здесь его просто исключили, но транзисторы в воздухе болтаться не будут, поэтому потребуется отдельное место для размещения (крепления) к ним радиаторов, поэтому вся их "миниатюрность" сводится к нулю. Да ещё, если я правильно разглядел это фото, там должны устанавливаться резисторы только SMD типа...., а дальше я уже это комментировать не буду (кому какой "йогурт" нравится).

Ну я думал, что любому очевидно, что это плата сделана, чтобы устанавливаться на боковую грань корпуса-радиатора, поэтому и такая узкая, не считал нужным пояснять)))

За счет этого, плюс маленькой длины, корпус чуть ли не в 2 раза меньше, чем тот гробище с "бриллиатом" , что у вас.)

Вам то понятно, зачем нужна огромная плата - чтоб ставить гигантские "аудиофильские" компоненты, даже если сам автор Ti Kan считает, что толку от них совершенно нет и пустой слив бабла) Навесным монтажом тогда Бету надо собирать, вот где настоящее "труу"))



Я, к слову, не говорил, что эта плата идеальна. Просто ваше утверждение, мол раз не на оригинальных платах, то никакого отношения не имеют усилители к Бета22, это как бы помягче сказать не совсем соответствует действительности.) Бета22 - это схемотехника, а не платы. Вон Енергетик тоже свои платы сделал, и имхо получше, чем оригинальные.

Изменено 18 марта, 2017 пользователем Solitudo

[energetik 92]

Смотря какая Бета. В китае, продают китайские беты, которые к оригиналу (сборкам на AMB платах) почти никакого отношения не имеют, да ещё вся комплектация неизвестного происхождения.

Ну с другой стороны родные платы - это не какое-то произведение искусства, или что-то непревзойденное.

Вот, например, человек переразвел -

Оригинальные платы имеют размер 18 на 7,5 см.

А эти же удалось уменьшить до гораздо меньших 10 см на 3.9.

Это же какая колоссальная экономия места. Вместо гиганских гробов на оригинальных платах, можно собрать вполне компактный усилитель.

Если уж при балансе и 4 платах...

Мысль в верном направлении, но расположение выходников имхо неоптимально.

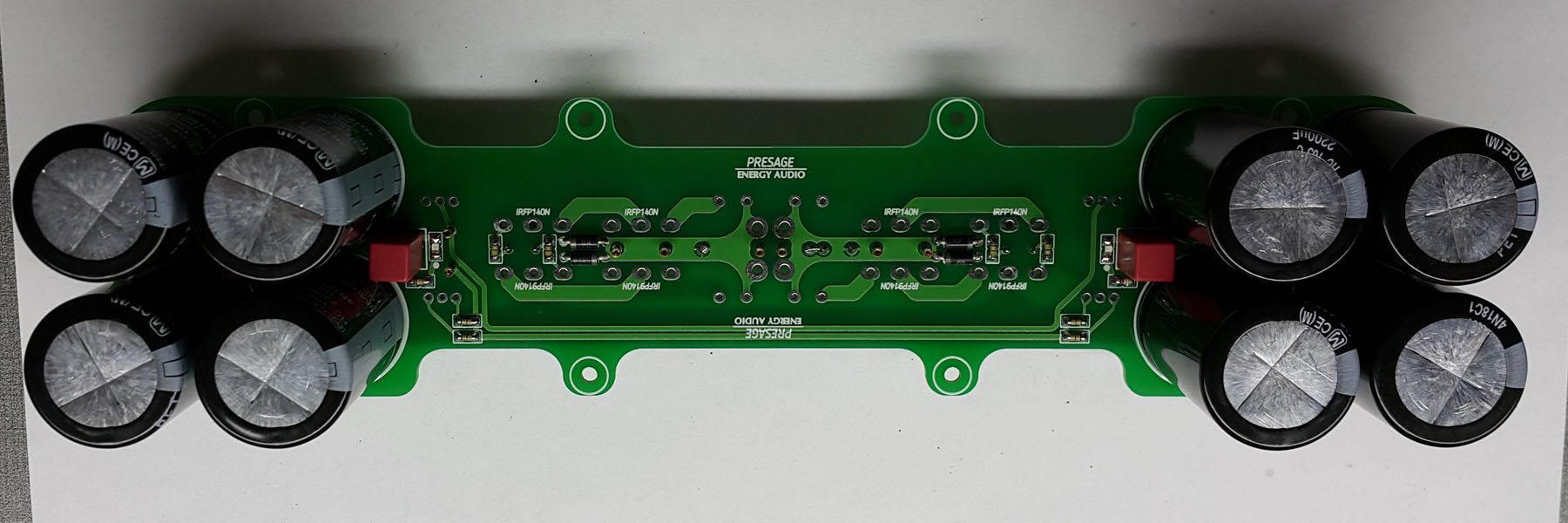

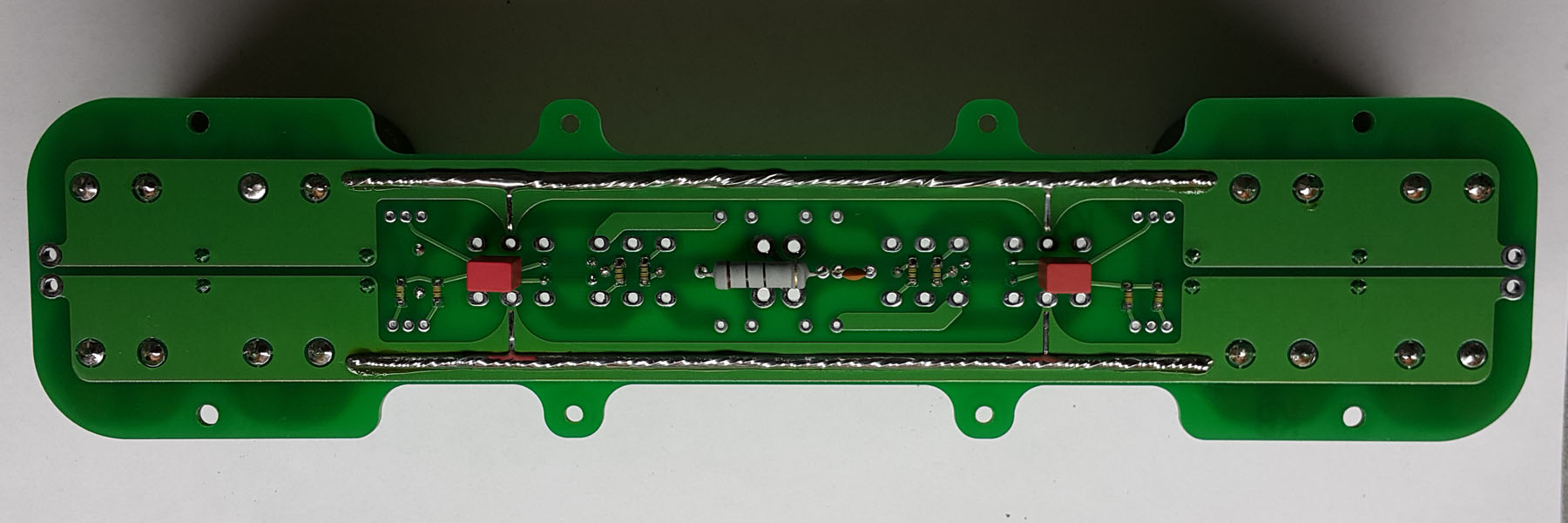

Токи должны течь по контурам минимальной площади. Могу привести пример своей версии мощника бета24.

Тут - http://www.amb.org/forum/understanding-beta-t3471-10.html#p32792 Павел ака BesPav наглядно показывает что к чему.

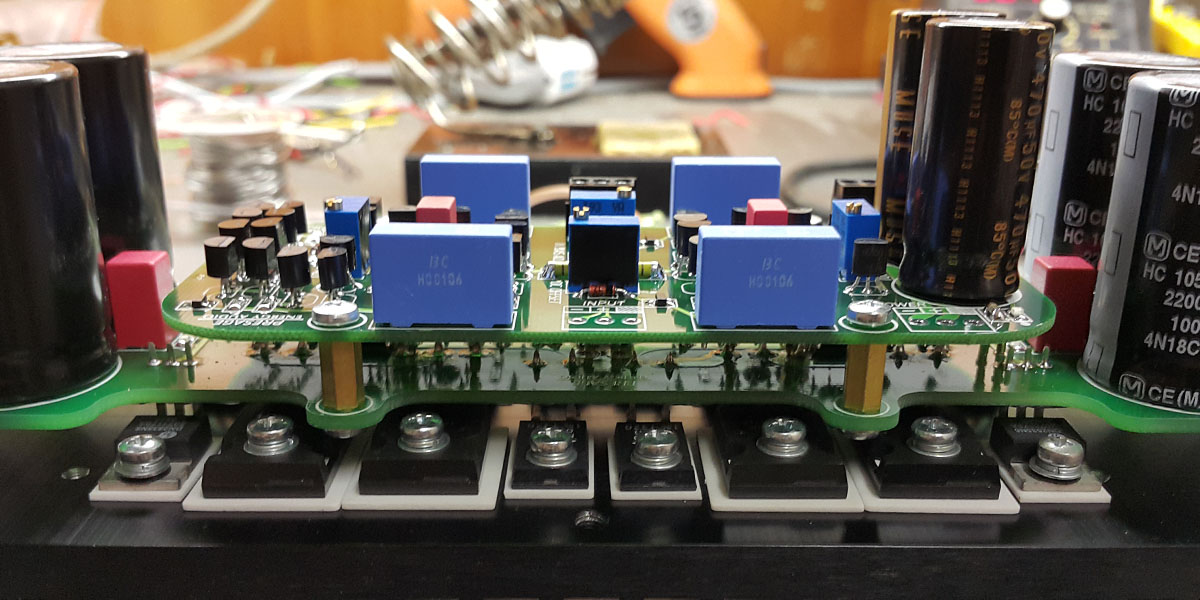

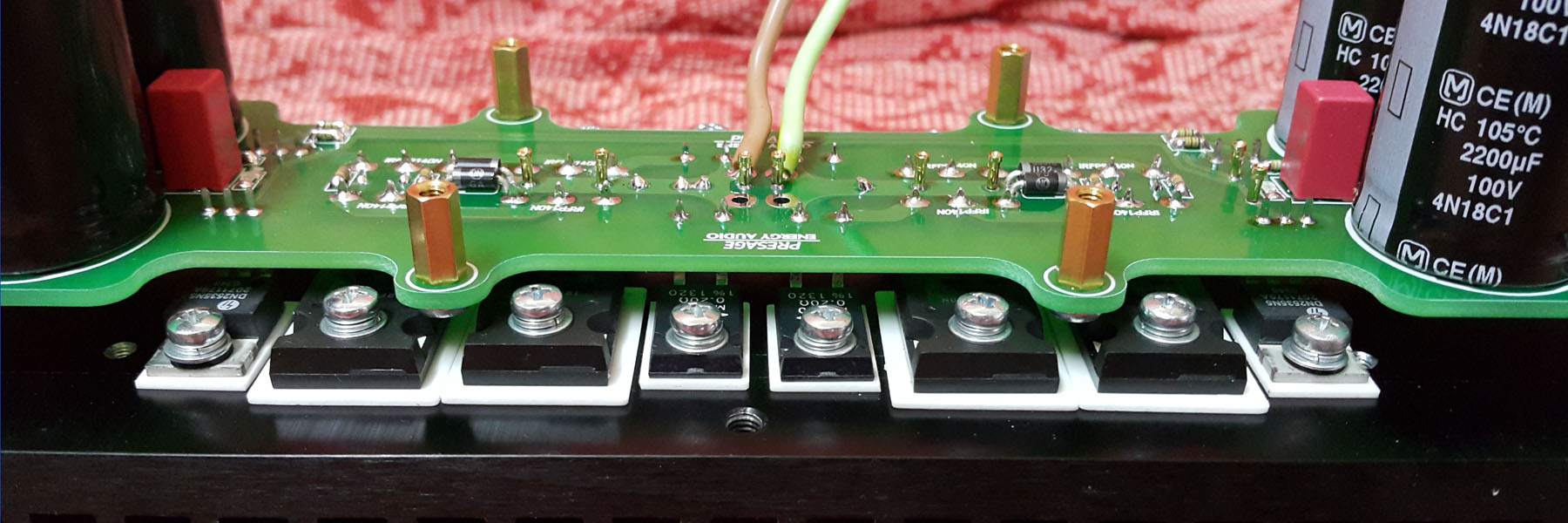

Собранные моноблоки мощника - https://yadi.sk/d/iHft9thjsxoPt

[_YM_ 11]

Снял наконец-то крышку у своей ZeroZone Беты. К моему удивлению, с открытой верхней крышкой фон практически пропал. Прикрутил крышку на место - фон опять появился. Знающие люди, подскажите, пожалуйста, как избавить от фона при закрытой крышке? Совет про вынос источника питания принял к сведению. Думаю как реализовать.

[Fireblade 951]

Снял наконец-то крышку у своей ZeroZone Беты. К моему удивлению, с открытой верхней крышкой фон практически пропал. Прикрутил крышку на место - фон опять появился. Знающие люди, подскажите, пожалуйста, как избавить от фона при закрытой крышке? Совет про вынос источника питания принял к сведению. Думаю как реализовать.

Можно попробовать следующее- необходимо ослабить гайку трансформатора и покрутить его вокруг оси туда-сюда, подобрав наименьший уровень фона. Изменение даже на несколько градусов может изменить картину. Но это необходимо делать с закрытой крышкой или сначала крутить, а потом проверять с крышкой и так пока не найдете то самое оптимальное положение. Когда найдете оптимальное положение трансформатора- не забудьте затянуть гайку обратно.

ps Именно прикручивать крышку не обязательно для самого контроля, достаточно будет только накрыть.

Изменено 18 марта, 2017 пользователем Fireblade

[shatrukov 124]

Снял наконец-то крышку у своей ZeroZone Беты. К моему удивлению, с открытой верхней крышкой фон практически пропал. Прикрутил крышку на место - фон опять появился. Знающие люди, подскажите, пожалуйста, как избавить от фона при закрытой крышке? Совет про вынос источника питания принял к сведению. Думаю как реализовать.

Где то попадались фотки ушника с вынесеным трансом на верхнюю крышку уся и накрытым зоводским защитным колпаком. Смотрится необычно, но вполне органично если все аккуратно сделано и в одном цвете.

Изменено 18 марта, 2017 пользователем shatrukov

[Urez 2 505]

@shatrukov, ака Solid One, кастрюля design))

[shatrukov 124]

@shatrukov, ака Solid One, кастрюля design))

во-во... только этот как-то в диспропорции. Можно диаметр колпака чуть по больше подобрать.

Изменено 18 марта, 2017 пользователем shatrukov

[Fireblade 951]

во-во... только этот как-то в диспропорции. Можно диаметр колпака чуть по больше подобрать.

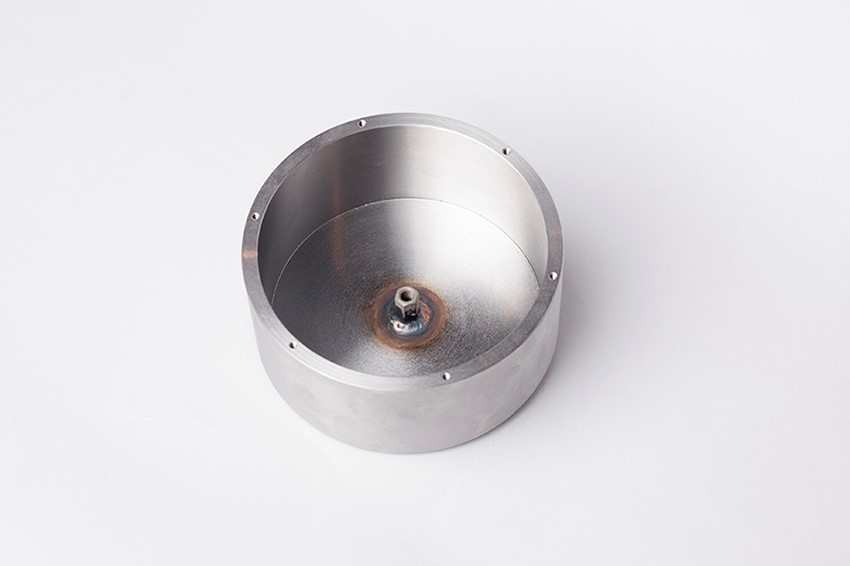

Это кажется из-за перспективы на фото, так как он смещен к задней стенке. По факту он довольно широкий и низкий. Больше в продаже не найдете, думаю максимум 120мм, а у Solid он больше. И у него это не декоративный колпак, а функциональный элемент изготовленный из цельной заготовки примерно 20кг весом.

[Letuchkin 313]

@_YM_, заземляющий провод розетки на 220В к корпусу усилителя подключен? Если поключен, то попробуйте оключить на время.

Изменено 18 марта, 2017 пользователем Letuchkin

[gray50 483 1 Тракты]

Когда RSA DarkStar стал транзисторным?

А когда он перестал им быть?

[Fireblade 951]

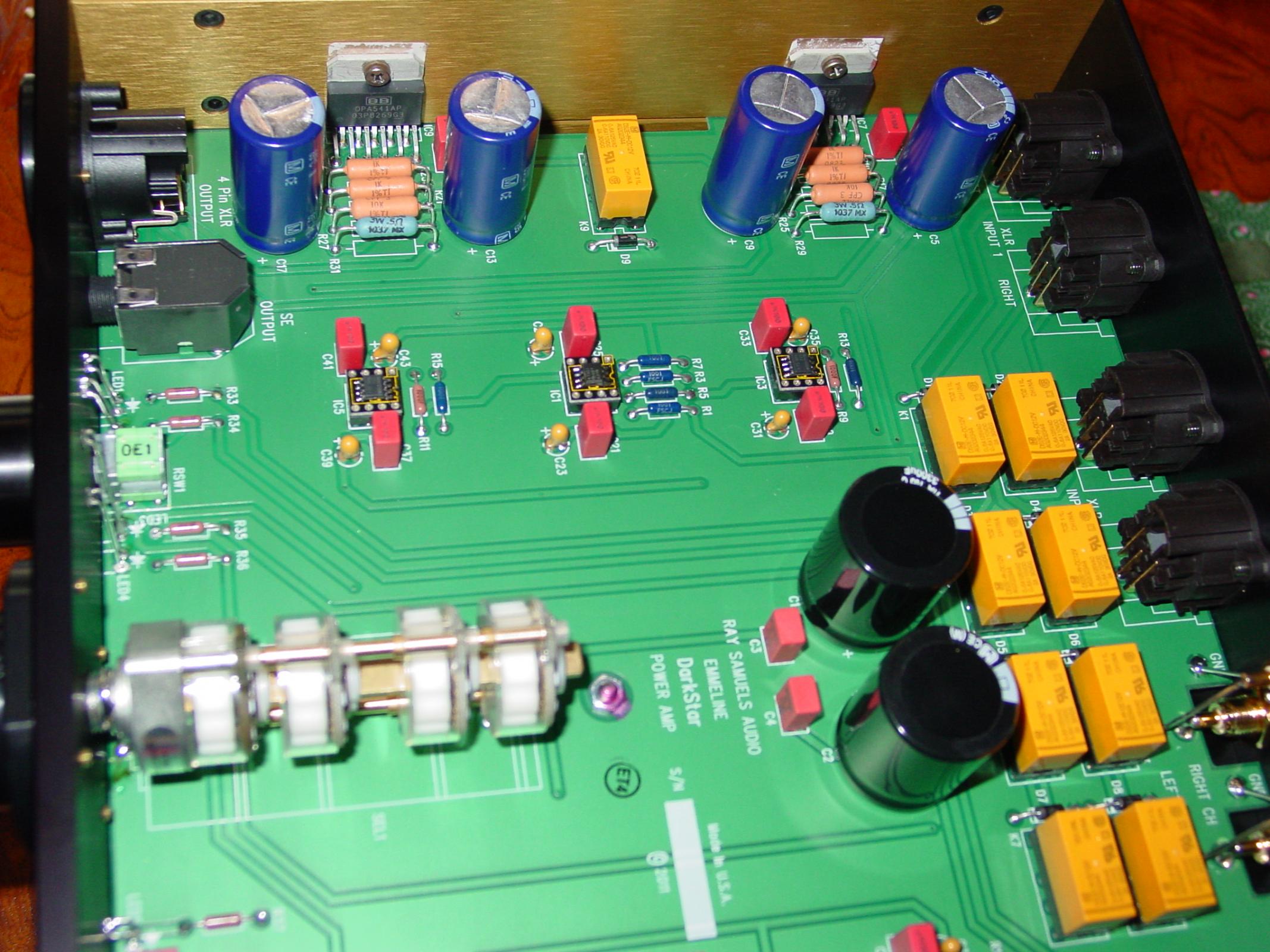

Когда RSA DarkStar стал транзисторным?

А когда он перестал им быть?

Транзисторный усилитель многие представляют себе исключительно на рассыпухе. Транзисторы упакованные на одну подложку это уже третий вид усилителей- микросхемный или на ОУ )))

[zAg 3 251]

Вам то понятно, зачем нужна огромная плата - чтоб ставить гигантские "аудиофильские" компоненты, даже если сам автор Ti Kan считает, что толку от них совершенно нет и пустой слив бабла)

Ну, что-бы так "плеваться", надо хотя бы это лично сравнить, а потом уже глобальные выводы на весь "мир" делать. Я смотрю Вы в этой теме так активы..., позвольте задать вопрос - а Вы сами хоть одну сборку Беты собрали?
