Разделительный трансформатор Airlink BPS1502EU

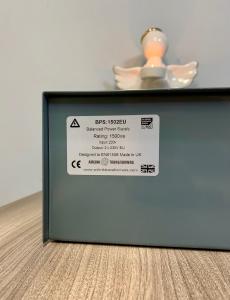

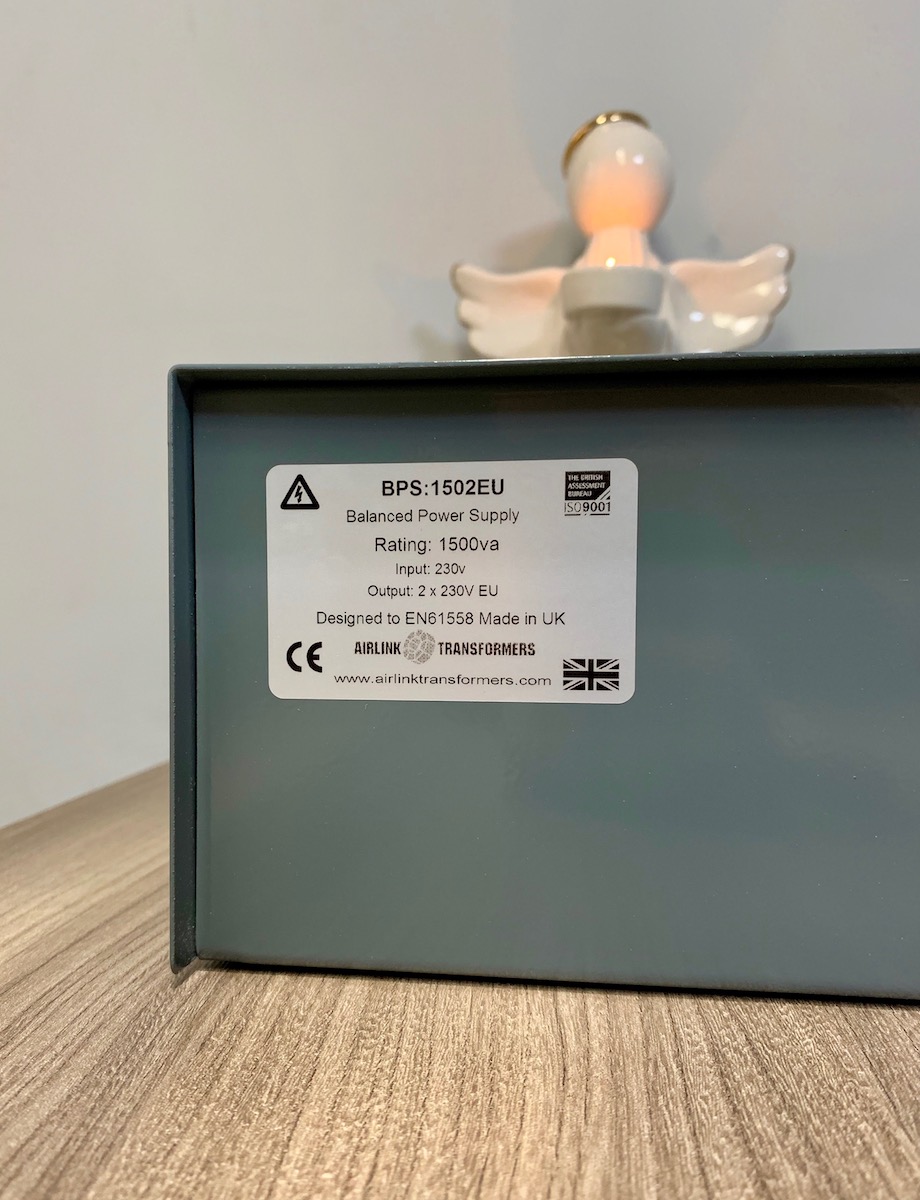

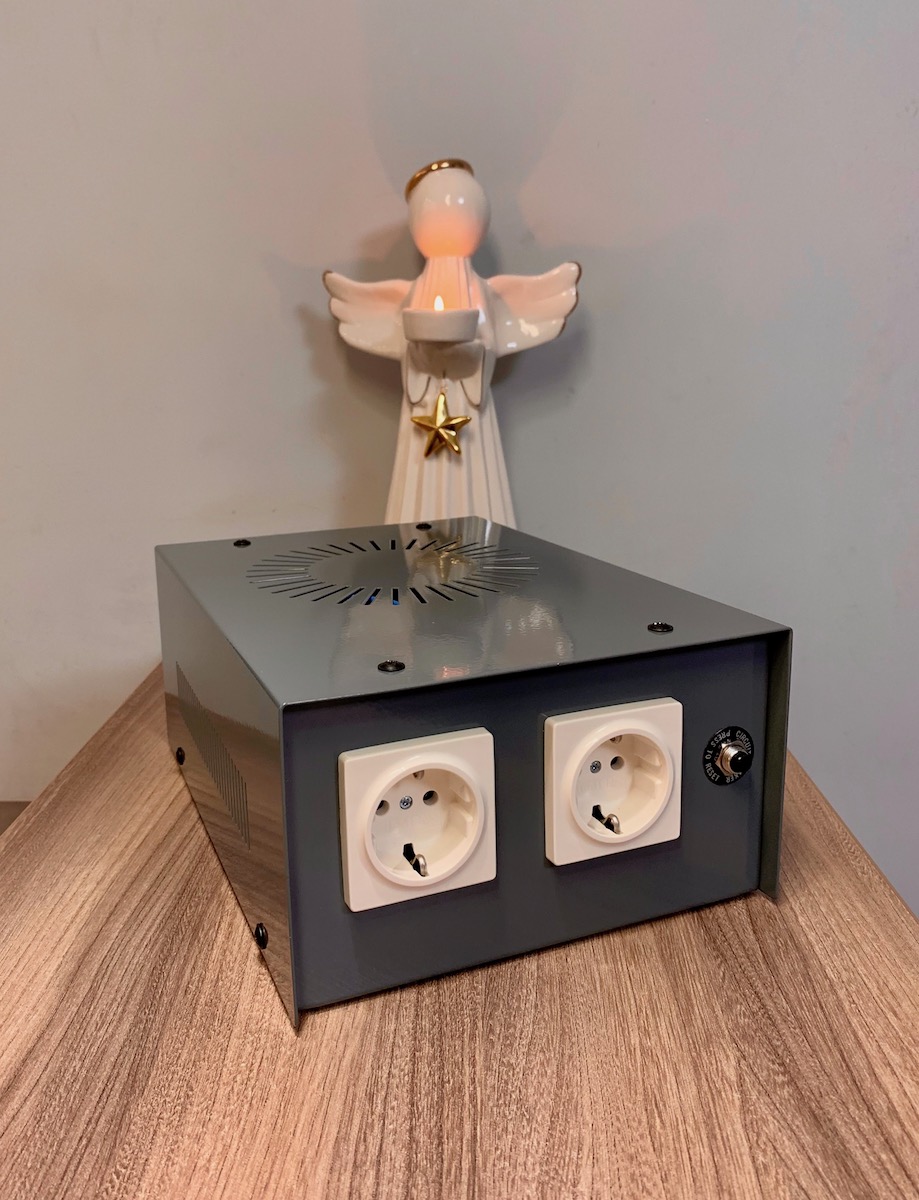

Приехало ко мне 11 килограмм английского трансформатора. Я давно уже для себя понял, что после определённого уровня хочешь не хочешь, а с питанием придётся заморочиться. Разделительный трансформатор, или как его чаще называют на аудиофорумах - balanced mains unit, давно был у меня в вишлисте.



Вначале хотел покупать у "аудиофильских" производителей, но постепенно отказался от этой мысли. Трансформатор вещь по сути простая и понятная, он просто должен быть правильно намотан. Во влияние серебра, секретных пропиток и прочего шаманства я не верю. Не возьмусь утверждать, что серебрянные трансформаторы это сплошь развод и наигралово (хотя заявления про скин-эффект при частоте эл. тока в 50Гц именно этим и попахивают). Просто сам для себя не верю и пробовать не хочу.



Корпус неказистый (а что ещё ждать от проф. рынка), но он у меня на виду стоять не будет. К тому же это здорово компенсируется ценой - менее мощный тайваньский Keces BP-1200 обошёлся бы больше, чем в два раза дороже. Английский Russ Andrews BMU 1500 - в десять раз. При этом в плане ровности рук к Airlink Transformers у меня доверия почему-то больше.





Долго решал на сколько же VA должен быть трансформатор, чтобы точно хватило с запасом. Потом прикинул, что у меня теоретический максимум двух БП даже на 300 Вт не выйдет, а запас в пять и более раз точно не может быть недостаточным. На том и успокоился.



Интересно, что про самое интересное, то есть влияние на звук, как-то рассказать особенно и нечего. Он работает. Изменения легко слышны и исключительно положительные. Но подробно описывать это, увольте - будет очередной список аудиофильских клише. Сняли которую уже по счёту вуаль, а не раз протёртое окно в музыку стало ещё чище и т.д. и т.п. В целом - отличная вещь. Кто думал над разделительным трансформатором, но сомневался - берите, оно правда работает.



А поскольку аппетит приходит во время еды, я специально заказал простую версию без фильтрации, чтобы потом подобрать (или изготовить) хороший фильтр для установки перед Airlink-ом. Не раз уже слышал, что перед таким трансформатором нужен фильтр постоянной составляющей и, возможно, дополнительный фильтр помех. Если у кого есть идеи - высказывайте, с удовольствием почитаю про что-нибудь новое.





P.S. Кстати, буду благодарен, если кто-нибудь более сведущий в электричестве, объяснит или даст ссылку на литературу, чтобы понять чем отличается common mode noise от differential mode noise. То есть теоретическую разницу между двумя сигналами я и сам знаю. Интересна информация именно в практическом смысле, применительно к сетевым линиям и нашему хобби.

[HalfMoonBay 409]

Хорошее это дело, точно.

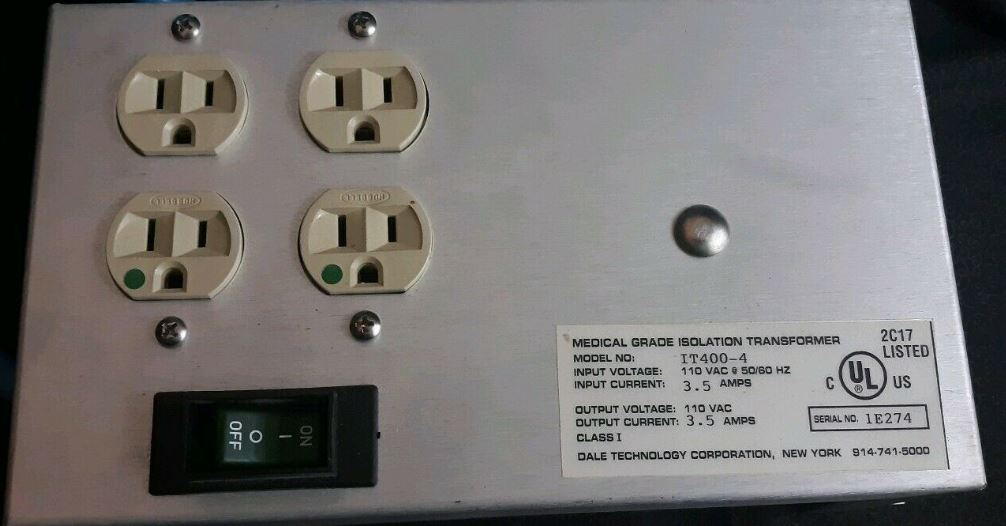

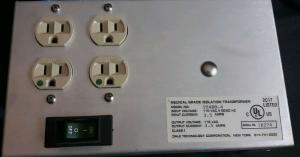

Я такими пользуюсь (на торах):



По поводу практического применения.

Точнее - борьбы с common\differential noise.

Очень грубо, на примере chokes (дросселей) - которыми с ними (помехами) как раз и борятся.

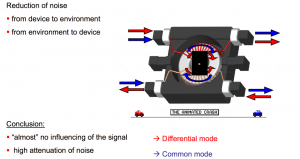

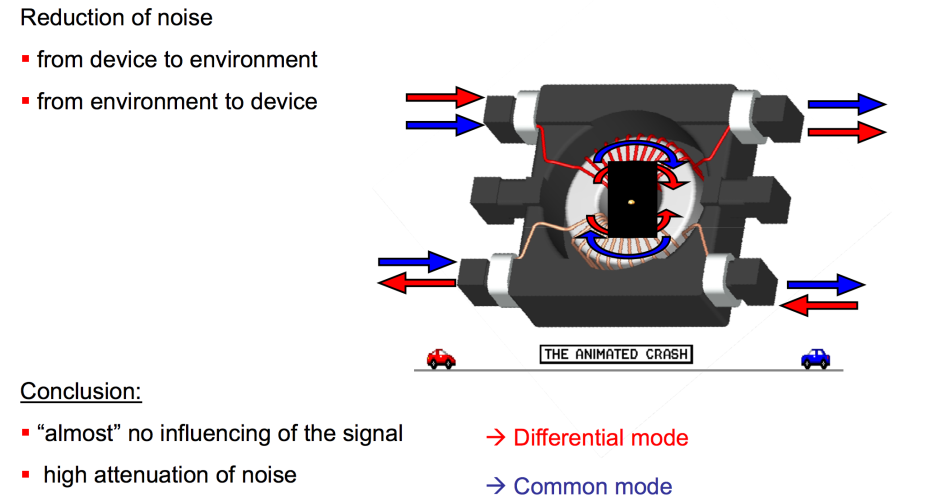

Если помеха по одному проводу - она differential, это обычный дроссель (катушка индуктивнсти).

Если по обоим проводам в одном направлении - это дело т.н. common mode chokes, два ввода - два вывода.

Себе ставлю, но уже после разделительного трансформатора. На них, как раз, очень легко сделать и фильтр - это просто качественные пленочные конденсаторы между линиями с обоих сторон, до ~ 1 мкФ. Как правило, конденсаторы типа X2 - чтобы не устроили пожар в доме, хотя люди просто ставят очень качественные пленочники на заведомо более высокие напряжения. Я сам, перекрестясь, ставил себе тефлоновые.

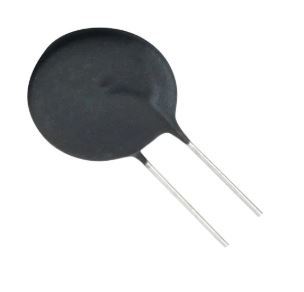

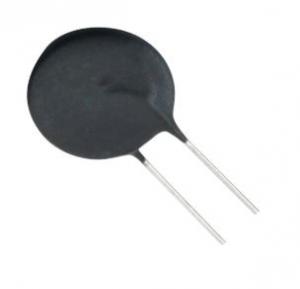

По поводу фильтра постоянки, если тор загудит. Где-то уже писал, что на этот вопрос отвечал Нельсон Пасс, сказал, что ставит просто inrush current limiter

на входе перед тором, прямо в разрыв фазового провода. Проверил в свое время - и таки да, отлично работает, снимает проблему. Да и вообще приятная добавка к ламповой технике - обеспечивает более плавный старт.

Изменено 4 сентября, 2019 пользователем HalfMoonBay

[Ragnar-BY 3 132]

@algato77, спасибо, забыл это слово.



@HalfMoonBay, спасибо. Софт-старт какой-то у меня в трансформаторе уже предусмотрен. Скорее всего лимитер и стоит. Надо будет залезть в него посмотреть.



Я так понимаю, что с синфазными помехами как раз трансформатор и справляется. Остаются дифференциальные, с которыми и призвано справляться подключение X конденсатора между фазой и нулём перед тем, что мы фильтруем. Если я правильно понимаю, то после этого трансформатора у нас две "противоположные фазы", поэтому его и называют "балансным". В этом случае (после трансформатора) конденсатор между фазами работает так же, ведь принцип сохраняется? В обычной схеме за таким конденсатором стоит резистор, чтобы вилка не кусалась, здесь тоже?



И, собственно говоря, основной вопрос... есть какая-то причина почему вы поставили Х именно после трансформатора?

[HalfMoonBay 409]

есть какая-то причина почему вы поставили Х именно после трансформатора



Я ставил после трансформатора две раздельных common mode chokes, для того, чтобы разделить ими дополнительно потребителей. Две розетки -> две chokes, принцип такой. Плюс еще - они, как правило, рассчитаны на меньшие амперы (если искать приличную индуктивность), чем мощный разделительный трансформатор.

Изменено 4 сентября, 2019 пользователем HalfMoonBay

[HalfMoonBay 409]

В качестве примера неплохой common mode choke: Coilcraft P3717-A (25mH, 3A, 0.3Ohm)

[Ragnar-BY 3 132]

@HalfMoonBay, а, понял, спасибо.

[ДокторЗло 14 462]

@Ragnar-BY,

Давно подобным пользуюсь. Но аудиофильским Корейским Powertek.

После балансника стоят регены, но это скорее дань моде)))

В данном случае фильтр не нужен. Он только зло, если честно.

Звук и так становится реально лучше. На счет серебра - только медь!

Отличное приобретение короче!!!!мои поздравления!!!

Изменено 4 сентября, 2019 пользователем ДокторЗло

[Бруно 5 433]

Транс для звука нужно мотать на звуковом железе - M6 (Германия)

а это всё изделия из электро-технической стали..

[Ragnar-BY 3 132]

@ДокторЗло, спасибо, здорово успокоили насчёт практики фильтров.



, у меня написано, что military grade steel. Под группу Любэ мотали, видимо, надо будет послушать как с ним Атас заиграет

[ДокторЗло 14 462]

Транс для звука нужно мотать на звуковом железе - M6 (Германия)

а это всё изделия из электро-технической стали..



Вы точно знаете на чем мотают корейцы?

Поделитесь. Будет интересно.

[Бруно 5 433]

Вы точно знаете на чем мотают корейцы? Поделитесь. Будет интересно.

на М4 или на M6 точно не мотают..

[donPedro 3 792]

Это же не выходные сигнальные трансы, зачем этому "звуковое железо"? Хотя... 50Гц всё таки звуковая частота

[Бруно 5 433]

Это же не выходные сигнальные трансы, зачем этому "звуковое железо"? Хотя... 50Гц всё таки звуковая частота

поверьте, силовик на M6 сразу слышно..

[donPedro 3 792]

Это же не выходные сигнальные трансы, зачем этому "звуковое железо"? Хотя... 50Гц всё таки звуковая частота

поверьте, силовик на M6 сразу слышно..

Гудит музыкальнее?

PS. Да я прикалываюсь

Изменено 4 сентября, 2019 пользователем donPedro

[Бруно 5 433]

Гудит музыкальнее?

дя!

[ДокторЗло 14 462]

Вы точно знаете на чем мотают корейцы? Поделитесь. Будет интересно.

на М4 или на M6 точно не мотают..

Это прекрасно, что на форуме есть такой эксперт!!!

Точно все знает, хоть и даже не в курсе на счет чего речь)))

[Бруно 5 433]

@ДокторЗло, не нашёл в спеках применяемый тип трансформаторного железа

замануха типа - армейский или медицинский Грейд тут не прокатит.

уважаемые фирмы всегда указывают этот момент, другие просто "грейдят"

может скажете - вы?

Изменено 4 сентября, 2019 пользователем Pentode

[ДокторЗло 14 462]

,

Я знаю, что в Корее заказывали по нашей схеме и нашу разработку.

Все по максималке. Знаю человека, кто это делал. У меня два аппарата как раз из этой парти.

2500 и 3500.

На 100 проц уверен, что там все сделано правильно. Никто не разменивался.

Потом корейцы свиснули схему, и что делают сейчас хз.

Года три назад были разборки.

аппараты отличные. Дают чистую энергию на 230 и на 110.



На счет металла есть кого спросить. Что с оказией и сделаю.

Изменено 4 сентября, 2019 пользователем ДокторЗло

[Бруно 5 433]

вот максималка:

https://www.avito.ru...40220_984375539

Изменено 4 сентября, 2019 пользователем Pentode

[Ragnar-BY 3 132]

Я не поленился и загуглил что ж за марка такая М6 по их классификации. Это обычный "быстрорез", то есть инструментальная сталь. Все желающие потрогать легендарное "звуковое железо" могут сходить в ближайший хозяйственный и взять в руки пилку для лобзика или сверло с маркировкой HSS.



[individuuum 2 719]

А у меня вопрос дилетанта в этой сфере. А чем не устраивает трансформатор который в штатном БП? Или он не достаточно гальванически развязывает?

[ДокторЗло 14 462]

вот максималка:

https://www.avito.ru...40220_984375539

Ну, видимо, тоже отличные.

Но они же не единственные)))



[Бруно 5 433]

@individuuum, ТЗ гальванического трасформатора - предполагает иной метод намотки, а звуковое железо - "держать частотку"

[individuuum 2 719]

,

Спасибо за разъяснение. Теперь всё понял. У обычного транса частотка падает, а у "созвуковымжелезом" стоит.

[Dmitry KLD 1 613]

@individuuum,

Как это?

Глумитесь?
