Woo Audio WA5 300B - взгляд снаружи и изнутри

[victorvvo 511]

Итак, продолжаем.

Сразу отвечу на несколько возникших вопросов.



По блоку питания -- ключ управляет реле, реле подключает последовательно с нагрузкой резистивный делитель, тем самым ограничивая максимальное напряжение на нагрузке и (естественно) ток через нее. Фильтрующие Конденсаторы подключены после делителя и плавно подзаряжаются до 50-70% номинального напряжения за время задержки. Ток зарядки ограничивается сопротивлениями делителя. Пока греются накалы кенотронов, напряжение плавно растет до 30-40% от номинального, после прогрева кенотронов рост напряжения ограничивается делителем. Поскольку одновременно прогреваются и лампы в усилителе, нагрузка постепенно начинает потреблять ток, напряжение на выходе блока питания еще немного подрастает, где-то до 70% от номинального. Затем реле отключает делитель и напряжение на выходе блока достигает номинального значения.

Такие устройства выпускаются в виде отдельных модулей и продаются на известном аукционе.



По схеме драйвера -- первый каскад работает с небольшим напряжением на аноде (90...100V), анодная нагрузка выбрана сравнительно высокой (62 кОм) ток покоя небольшой (3..3.5 мА). Если взглянуть на ВАХ 6SN7- то это не самый линейный участок для выбора рабочей точки, в зависимости от разброса характеристик ламп спектральный состав и уровень искажений на выходе каскада будет сильно меняться, то есть "звук" будет очень сильно зависеть от замены ламп. Возможно, в этом есть некоторая "фишка".

Я бы заменил резистор в аноде на 27...33 кОм, в катоде установил бы 470...510 Ом. Напряжение на аноде осталось бы прежним, а ток покоя вырос бы до 5...5.5 мА, рабочая точка переместилась в менее "чувствительную" и более линейную область.

Второй каскад -- из-за непосредственной связи с первым каскадом катод лампы второго каскада поднят над общим примерно на 105...108 Вольт. Это напряжение фактически растрачено впустую, поскольку каскад работает с "полезным" напряжением питания, равным разности между напряжением на катоде и напряжением источника питания.

Естественно, это ограничивает возможности каскада по раскачке выходной лампы.

Если уж делать для 300В двухкаскадный драйвер на триодах с малым усилением, то схема Рейчерта, на мой взгляд более предпочтительна, несмотря на наличие в ней дополнительного межкаскадного конденсатора. В ней, его негативные свойства компенсируются эффективным использованием источника питания и максимальными, для каскада с резистивной нагрузкой, возможностями раскачки выходной лампы.

Но лично я, если есть возможность заменить лампу драйвера, предпочитаю применить один каскад усиления вместо двух.



Продолжим.

После вскрытия и осмотра содержимого, естественно, были сделаны некоторые измерения.

При снятых лампах - Напряжение источника питания = 380 Вольт, напряжение накала на 300В = 4.8 Вольт (выпрямленное), напряжение накала на драйверных лампах 12 Вольт (выпрямленное), по 6 вольт на лампу, накалы соединены последовательно.

Эти данные заставили меня несколько задуматься. Выходные лампы включены с автосмещением, конденсаторы источника питания имеют номинальное напряжение не ниже 450 Вольт. Опять же, заявленные технические характеристики - выходная мощность 8 Вт на канал... Я ожидал на выходе блока питания без нагрузки высокое напряжение не менее 420...440 Вольт.

Устанавливаю выходные лампы, включаю. Напряжение на выходе блока питания = 340(!) Вольт, напряжение накала 300В = 4.3 (!) Вольт, напряжение смещения на катоде = 51 Вольт. Ток, потребляемый усилителем = 140 mA.

Измеряю напряжение сети - все в порядке, обычные 230 Вольт. Измеряю переменное напряжение накала, поступающее с блока питания - все в порядке, 6.3 Вольт, никакого проседания.

Устанавливаю другой комплект выходных ламп (мало ли что), измеряю напряжение - те же 4.3 Вольт. То есть проблема (или может быть это еще одна "фишка" ?) в выпрямителе накала, а именно в номинале балластных резисторов (0.22+0.22 Ом).

Вынимаю кенотроны из панелек, измеряю напряжение на вторичке сетевого трансформатора. 696 (то есть 348+348) вольт без нагрузки. В принципе, с выпрямителем на высокоомных кенотронах (Ri~180 Ом) и CLC фильтром, напряжение на выходе такого блока питания при номинальной нагрузке должно быть примерно 340...350 Вольт. Все примерно соответствует. (Еще одна "фишка" ?)



Принимаю решение пока оставить все как оно есть и заняться драйвером.

Убираю ненужное --



Продолжение следует.

[Demograf 2 550]

Пару недель тому назад многоуважаемый и широко известный форумчанин SharapOFF предоставил мне на прослушку усилитель Woo Audio WA5 300B.

Для тех, кто не знает, выглядит он так --

Inside_Before_01.jpg[/attachment]

[attachment=4]Inside_Before_02.jpg[/attachment]

[attachment=3]Inside_Before_03.jpg[/attachment]

[attachment=2]Inside_Before_04.jpg[/attachment]

[attachment=1]Inside_Before_06.jpg[/attachment]

[attachment=0]Inside_Before_07.jpg[/attachment]

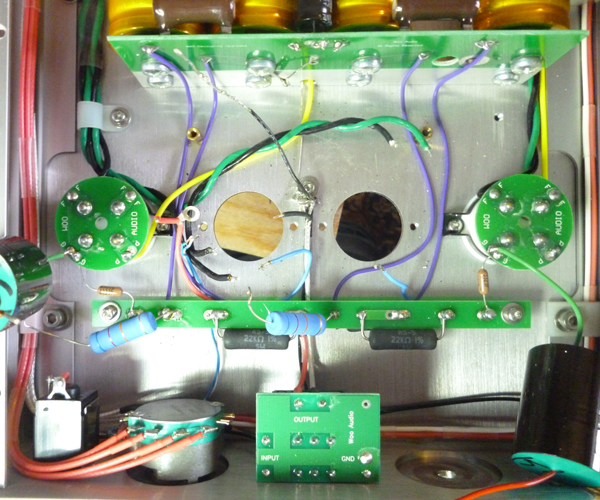

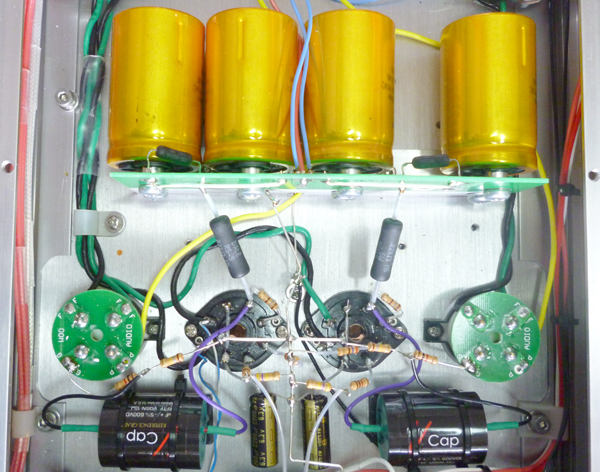

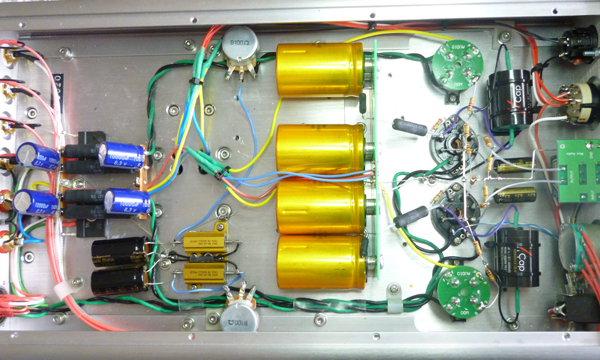

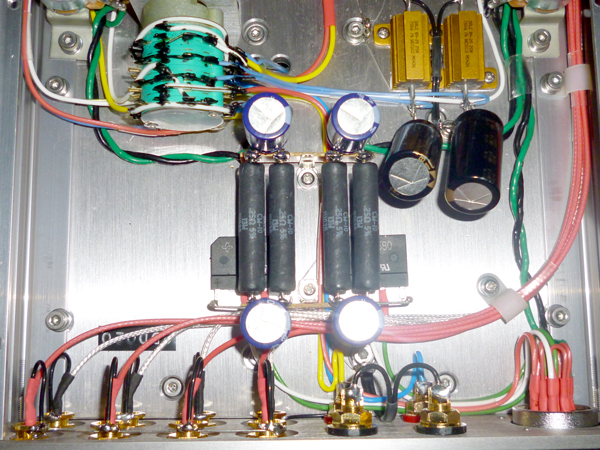

На первый взгляд все в порядке. Решаю перерисовать схему и разобраться с коммутацией.

(Продолжение Следует)





да не густо по начинке . но как всегда дизайн это наше все

[Demograf 2 550]

Виктор я когда 300В качал пентодом то звук раскрывался на все 100. а лампы типа 6SN7 для 300В что то как то не как это мое имхо.

[xSpellhowleRx 13 13 Тракты]



По Woo Audio не так уж много инфы на русскоязычных ресурсах. Может быть тут мне кто подскажет:

Сейчас у меня в наличие DarkVoice 336 SE, хочу сменить его на лампу уровнем выше. Будет ли заметный прирост при переходе на WA6 SE? К чему можно еще присмотреться?

Бюджет пока 40 тыс.



[iow 1 809 1 Тракты]

По Woo Audio не так уж много инфы на русскоязычных ресурсах. Может быть тут мне кто подскажет:

Сейчас у меня в наличие DarkVoice 336 SE, хочу сменить его на лампу уровнем выше. Будет ли заметный прирост при переходе на WA6 SE? К чему можно еще присмотреться?

Бюджет пока 40 тыс.

Я бы очень постарался заказать усилок у Демографа.

[александр шумилов 428]

Итак, продолжаем.









Продолжим.





Устанавливаю выходные лампы, включаю. Напряжение на выходе блока питания = 340(!) Вольт, напряжение накала 300В = 4.3 (!) Вольт, напряжение смещения на катоде = 51 Вольт. Ток, потребляемый усилителем = 140 mA.

Измеряю напряжение сети - все в порядке, обычные 230 Вольт. Измеряю переменное напряжение накала, поступающее с блока питания - все в порядке, 6.3 Вольт, никакого проседания.



напряжение на выходе такого блока питания при номинальной нагрузке должно быть примерно 340...350 Вольт. Все примерно соответствует. (Еще одна "фишка" ?)







Продолжение следует.

Виктор, забегу вперёд паровоза

Путём не хитрых манипуляций прикинул,мощность на выходе получается не более 3.7 ватт

[Fireblade 951]

Такое ощущение что трансформаторы питания не совсем нормальные.

[StaS 16 3 Тракты]

xSpellhowleRx



По Woo Audio не так уж много инфы на русскоязычных ресурсах. Может быть тут мне кто подскажет:

Сейчас у меня в наличие DarkVoice 336 SE, хочу сменить его на лампу уровнем выше. Будет ли заметный прирост при переходе на WA6 SE? К чему можно еще присмотреться?

Бюджет пока 40 тыс.

По вашим вопросам существуют ветки как WooAudio WA 6, так и Darkvoice 336se. Тут речь идёт совсем о другом.



[8street 393]

Итак, продолжаем.



Очень интересно читать. Думаю не менее интересно, чем делать самому.

Можно на финальной стадии схемку драйвера? Спасибо.

С ув.

[victorvvo 511]

После обнаружения таких "фишек" в конструкции я решил спокойно обдумать, что же с этим всем делать дальше. Самый экстремальный план - замену накального трансформатора и трансформатора питания - пока решил не рассматривать. Менее экстремальный вариант - заменить выходные лампы 300B на 2A3 показался мне весьма привлекательным. Дело в том, что для выходного каскада на одноанодных 2A3-36 или 2А3-40 с автосмещением имеющееся напряжение питания - как раз самое "то, что нужно", да и накальный трансформатор имеет вполне достаточный запас по току. Если заменить диоды выпрямителя накала на Шоттки, то появляется достаточный запас для установки регулятора-стабилизатора напряжения накала. Это, кстати, существенно понизит уровень помех, что весьма полезно для усилителя для наушников - и регулировка "центровки" накала ламп выходного каскада в этом случае будет не нужна.

Весьма интересным показался вариант с переводом выходного каскада на фиксированное смещение, и в конструкции для себя я бы остановился именно на нем. В блоке питания вполне достаточно места для установки небольшого дополнительного трансформатора и выпрямителя напряжения смещения. Но - поскольку владелец этого усилителя не хотел бы периодически отвлекаться на подстройку и контроль тока выходных ламп, этот вариант в этой ситуации был признан не совсем подходящим.



В итоге, было принято решение пока оставить выходной каскад таким, как он есть. В дальнейшем - установить стабилизаторы напряжения накала и после этого уже определиться - менять выходные лампы или нет.



В любом из этих вариантов драйвер и коммутацию нужно было переделывать, чем я собственно пока и занялся.

По коммутации.

При вскрытии колпака выходного трансформатора выяснился интересный технологический момент. Один из выводов вторички (общий) с внешней стороны был соединен с корпусом через винтовую ламельку. И вообще, я заметил, что собственно "общей шины" или "звезды" в этой конструкции нет. Внутри корпуса там и сям в удобных местах прикручены ламельки, на которые припаяны проводники от различных точек схемы. Вероятно, ради надежности соединения все ламельки объединены неизолированным моножильным проводом. Такая топология разводки общего мне не понравилась.

Более внимательно разобравшись с коммутатором нагрузки мне стало очевидно, что если установить дополнительное гнездо для высокомных телефонов, то ненадежный многослойный и шумный коммутатор легко заменяется одной переключающей группой -- "Включить-выключить акустику". Под рукой оказался движковый переключатель на три положения, и на первое время я установил его. В ходе переноса и перекоммутации переключателя из усилителя было извлечено примерно 10 метров "лишнего" провода.



Драйвер я решил применить однокаскадный, с учетом режима работы выходного каскада требуемый коэффициент усиления должен быть около 40. Такое усиление легко обеспечивает пентодный усилительный каскад или, например, триодный на лампе с большим коэффициентом усиления. Исходя из имеющихся в наличии ламп и учитывая то, что отверстия под октальные панельки в корпусе уже имелись, я рассматривал два варианта - 6AS7 (6Ж4) или С3g в триодном включении. Пентодный драйвер в данном случае мне показался не совсем уместным. Не поясняя причин, скажу лишь, что если бы этот усилитель был для акустики, а не для телефонов - я бы применил пентодный драйвер.

Переделка заняла всего несколько часов. Конденсаторы в питании были перекоммутированы таким образом, что 100+100 мкФ фильтруют выходные каскады обоих каналов, а на входные каскады питание подается через индивидуальные фильтрующие RC цепочки 1.6 кОм + 100 мкФ.

Схема драйверного каскада - чуть позже

[Genn 441 1 Тракты]

victorvvo

[VVK 465]

Пентодный драйвер в данном случае мне показался не совсем уместным. Не поясняя причин, скажу лишь, что если бы этот усилитель был для акустики, а не для телефонов - я бы применил пентодный драйвер.

Интересно как эта лампа в триодном и как себя повела бы в родном режиме по звуку (даже в драйвере).

[8street 393]

Драйвер я решил применить однокаскадный, с учетом режима работы выходного каскада требуемый коэффициент усиления должен быть около 40.

А не мало? Чтобы расскачать трехсотку надо в среднем 70 В, чувствительность усилителя получится 1,75 В. Тихие записи такими и останутся. ИМХО.



Еще раз прочитал, 50 вольт смещение трехсотки. Ну да.. Лучше бы туда 2А3.

[александр шумилов 428]

Менее экстремальный вариант - заменить выходные лампы 300B на 2A3 показался мне весьма привлекательным. Дело в том, что для выходного каскада на одноанодных 2A3-36 или 2А3-40 с автосмещением имеющееся напряжение питания - как раз самое "то, что нужно", да и накальный трансформатор имеет вполне достаточный запас по току.





Каким диаметром выполнен накал? А то может получиться что накальная для трехсотки расчитана,скорее всего, под 3а/кв.мм, а воткнув 2а3 плотность тока вырастет до 6.5а/кв.мм и тогда точно трансу кердык.

[SharapoFF 4 602]

В том виде в аком есть сейчас данный усилитель завра приедет ко мне на "прослушку". Потом уже будем принимать решение по замене ламп (хотя вариант с 2А3 мне нравится. Останавливает (пока) то что парк разных ламп убивает вкусную возможность поменять в унч одно 300 на другие (к моноблокам тоу мея их несколько комплектов).

Но - посмотрим.

[victorvvo 511]

По накальному трансформатору - тока для 2A3 не хватит, так что его придется или менять или поставить дополнительно небольшой тор, место есть.

По напряжению питания - попробую кенотроны с меньшим сопротивлением, даже если после приведения накала в норму анодное напряжение просядет до теперешнего уровня (при увеличении накала ток покоя возрастет) - уже будет неплохо.

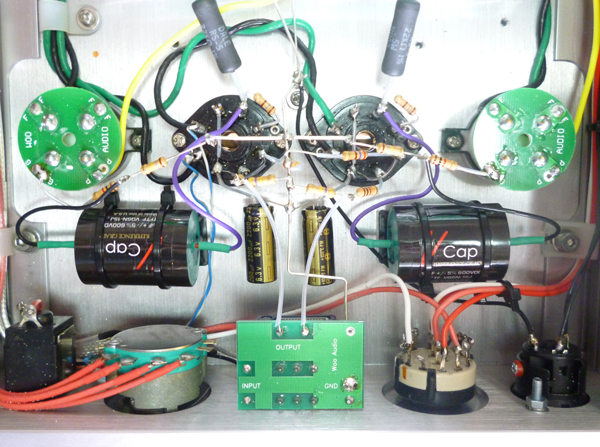

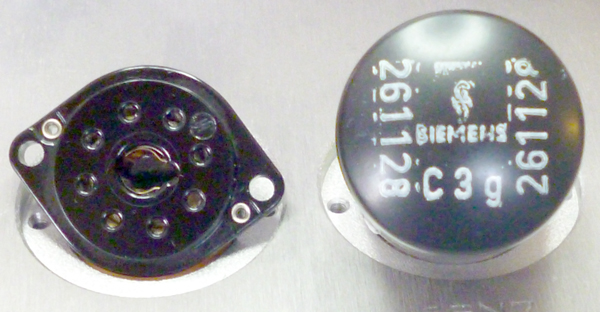

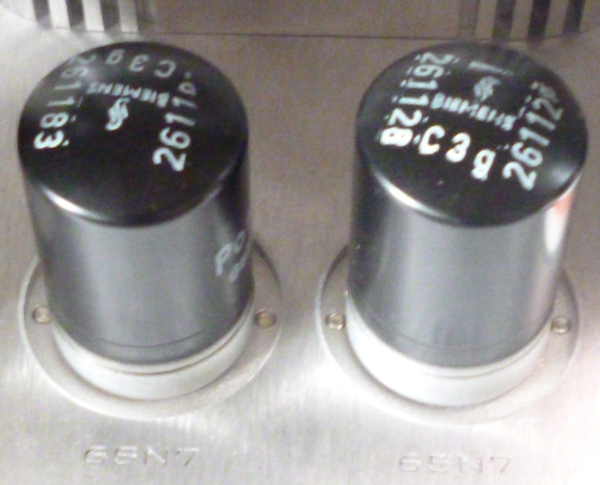

Так выглядит комплект после переделки --

Схема усилителя -

По схеме - напряжение на катоде входной лампы = 2.8V, на аноде 180V. Режимы выбраны с некоторым запасом, из расчета что я все-таки смогу выжать из блока питания еще 20-30 Вольт. При монтаже "общий" я организовал в виде короткой шины из серебрянной моножилы диаметром 1.5 мм, с корпусом она соединяется в одной точке, возле конденсаторов блока питания.

"Антизвонные" резисторы R3 и R8 при завершении отладки можно убрать. Как видно из схемы, емкость в питании выходных каскадов после переделки увеличилась до 200 мкФ. Звуковые свойства конденсаторов Jensen проявились с самой лучшей стороны.

На мой взгляд, получилось очень хорошо. Лучше, чем было

[SharapoFF 4 602]

Интересно как эта конструкция отзовется на замену ламп? Думаю, есть смысл все 3комплекта 300В с ним отслушать

[Genn 441 1 Тракты]

На мой взгляд, получилось очень хорошо. Лучше, чем было

[александр шумилов 428]

На мой взгляд, получилось очень хорошо. Лучше, чем было

А чтоб было ваще супер попробуйте полностью устранить обратную связь из выходного каскада,потому что даже не значительное её присутствие, а тем более на трёхсотках сильно не айс.

[elaptev 14]

К victorvvo,а коэф. трансформации или сопротивление нагрузки выходного транса не могли бы замерить и озвучить?

[александр шумилов 428]

К victorvvo,а коэф. трансформации или сопротивление нагрузки выходного транса не могли бы замерить и озвучить?

Виктор уже писал: " Приведенное сопротивление первичной обмотки при нагрузке 8 Ом составляет 2.5 кОм."

[elaptev 14]

Спасибо не доглядел.Тогда коэф тр-ции 17.6 если подцепить уши на 30ом на лампу уйдет 9.3 ком,а если 100ом ,то все 30ком,я ничего не путаю?

(За 3 тонны грина дорабатывать звучание после Джека?-наводит на грустные мысли,или мы чего то не понимаем,или нас разводят как последних ......имхо.)

[Fireblade 951]

-

[александр шумилов 428]

Спасибо не доглядел.Тогда коэф тр-ции 17.6 если подцепить уши на 30ом на лампу уйдет 9.3 ком,а если 100ом ,то все 30ком,я ничего не путаю?

(За 3 тонны грина дорабатывать звучание после Джека?-наводит на грустные мысли,или мы чего то не понимаем,или нас разводят как последних ......имхо.)

Тогда придётся ещё немного доглядеть , там стоит мудреный галетник он и согласовывает подключаемые нагрузки.

[SharapoFF 4 602]

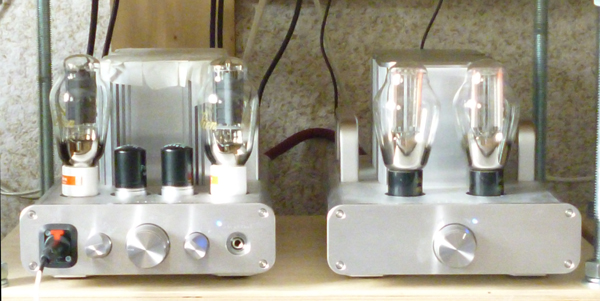

Ну вот, прибыло искомое устройство для прослушки

Первый тест - стало, конечно, гораздо лучше - появился "тот самый объем" когда есть ощущение зала а не комнаты.

Два - совершенно неожиданно "раскрылись" Lcd 3 - вот уж не ожидал. Теперь я знаю на чем я буду слушать скрипку и классические произведения с большим количеством солирующих (тонко пиликающих ) инструментов.

Тут - огромный бонус, синергия похоже произошла.

007 как и предполагалось сохранили свой статус "наушников для всего", но не более. Очень все душевно и образы (музыкальные) ходют туда сюда из тумана, но ощущения что "с Хейфицем пьем за одним столом (и цыган на скрипке дразним) - не возникает...

800 - то же самое. Теперь их надо послушать посравнивать на разном материале (пока только Римский Корсаков, более не успел).

Денон 7000 - ну то что они не для классики и без меня тут многие писали... Потом уже добавлю когда будет какой нибудь блюз...

Про Вуу: поклонникам марки замечу что на мой скромный взгляд собирается сия продукция все таки в Китае, и уже в америке маркетируется и отстраивается. Рричем собирают ее тупо, "по схеме" - ну нельзя же один сигнал, коли речь дет о хайенде, через 20 переключателкй много раз туда сюда гонять. Тот кто это паял - просто паял конструкцию, ну а инженер сочиняя схему (похоже) подстраивался под уровень тех кто это будет изготавливать.

Короче - разработчик один, ссборщик другой, отладчик третий. Не Пасс и не Кари аудио, увы....

На акустику это устройство играет чисто для галочки, то есть ниак. Те же 2.5 ватта от силы, и уже слегка задыхается.

Но для наушниов (лсд 3 - на 2-3 часа, макс на 6) его возможностей хватает.

В целом доволен. Но еще кое что поделать придется.
