Схемотехника усилителей для наушников.

[victorvvo 511]

Ответил в лс

[aist 244]

Так можно наушники подключать?

[victorvvo 511]

Можно, но только один раз

[Jaster 634 5 Тракты]

Потом кто-то эту картинку поиском найдет..

[Максим_В. 81]

Очередная реинкарнация моей маленькой разработки .высококачественный телефонный усилитель класса H-end/ схема выше показана ,оу плюс параллельный усилитель с токовым шунтом Алисона

Краткий отчет по нему от Сергея Запорожченко /Серхио Иммобиле

Изменено 14 декабря, 2017 пользователем Максим_В.

[Hoyt39 5]

Главное, чтоб потом не сгорели наушники!)

[Максим_В. 81]

Главное, чтоб потом не сгорели наушники!)

Это по моему посту? Если по моему,то там и реле есть защиты нагрузки и все элементы в области безопастной работы живут . И защита от дурака предусмотрена .

[Jaster 634 5 Тракты]

Очень хорошее сравнение со встроенными в ноутбук усилителями! Эталонами качества!



Отправлено с моего HUAWEI NXT-DL00 через Tapatalk





[Максим_В. 81]

Очень хорошее сравнение со встроенными в ноутбук усилителями! Эталонами качества!



Отправлено с моего HUAWEI NXT-DL00 через Tapatalk

А сравнения я давал разные Вы как думаете усилитель с чистом режиме А с небольшой оос или вообще без будет плохо звучать ?

[Jaster 634 5 Тракты]

Он может хорошо звучать. Но не обязан.



Отправлено с моего HUAWEI NXT-DL00 через Tapatalk





[Максим_В. 81]

Он может хорошо звучать. Но не обязан.



Отправлено с моего HUAWEI NXT-DL00 через Tapatalk

А вы пробовали? Пока никто не жаловался на звучание

[regnorigna 1]

Литературу по усилителям посоветуйте кто-нибудь, пожалуйста. Хочу серьезно разобраться.

Подскажите также информацию о моделировании в средах типа LTSpice, Multisim чтобы я смог сравнить схемы там. По каким параметрам кроме уровней искажений сравнивать и всякие тонкости, что нужно учитывать. В общем, как это нормальные люди делают.

[Константин Мусатов 483]

Литературу по усилителям посоветуйте кто-нибудь, пожалуйста. Хочу серьезно разобраться.

Подскажите также информацию о моделировании в средах типа LTSpice, Multisim чтобы я смог сравнить схемы там. По каким параметрам кроме уровней искажений сравнивать и всякие тонкости, что нужно учитывать. В общем, как это нормальные люди делают.

Литература есть классическая: Цыкин, Войшвилло, Хорвиц и Хилл. По моделированию в LTSpice есть статьи в Интернете и вроде какая-то книжка выходила. А вот все остальное - это опыт, который на форуме передавать очень сложно. Его то и при личном контакте порой сложно передавать....

[Goo8s 37]

Литературу по усилителям посоветуйте кто-нибудь, пожалуйста. Хочу серьезно разобраться.

Designing audio power amplifiers Корделла, Audio Power Amplifier Design Handbook и Small Signal Audio Design Сэлфа.

[MS audio laboratory 179]

Литературу по усилителям посоветуйте кто-нибудь, пожалуйста. Хочу серьезно разобраться.

Подскажите также информацию о моделировании в средах типа LTSpice, Multisim чтобы я смог сравнить схемы там. По каким параметрам кроме уровней искажений сравнивать и всякие тонкости, что нужно учитывать. В общем, как это нормальные люди делают.

Литература постами выше пойдет для введения в курс дел. Еще порекомендую к прочтению Джонс Морган "Ламповые усилители" и не только любителям ламп, но и "каменщикам" тоже. Еще лет 20 личного опыта надо. Тонкости определяются в каждом случае свои. Для моделирования есть MicroCAP. Но компьютерное моделирование не даст Вам исчерпывающих знаний о свойствах схемы, надежности, психоакустических свойствах и пр.

[regnorigna 1]

@Константин Мусатов, @Goo8s, @MS audio laboratory, спасибо большое!

Изменено 15 апреля, 2018 пользователем regnorigna

[regnorigna 1]

Собирал кто-нибудь? Что скажете?

http://forum.vegalab...ead.php?t=78257

Изменено 25 апреля, 2018 пользователем regnorigna

[Игорь Тихомиров 350]

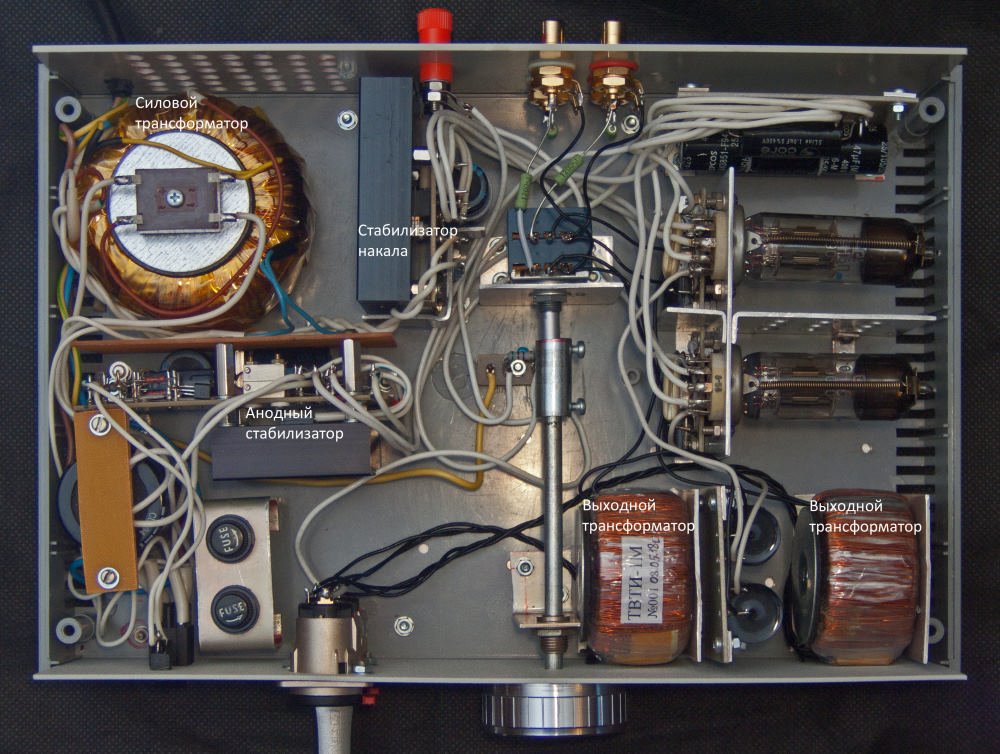

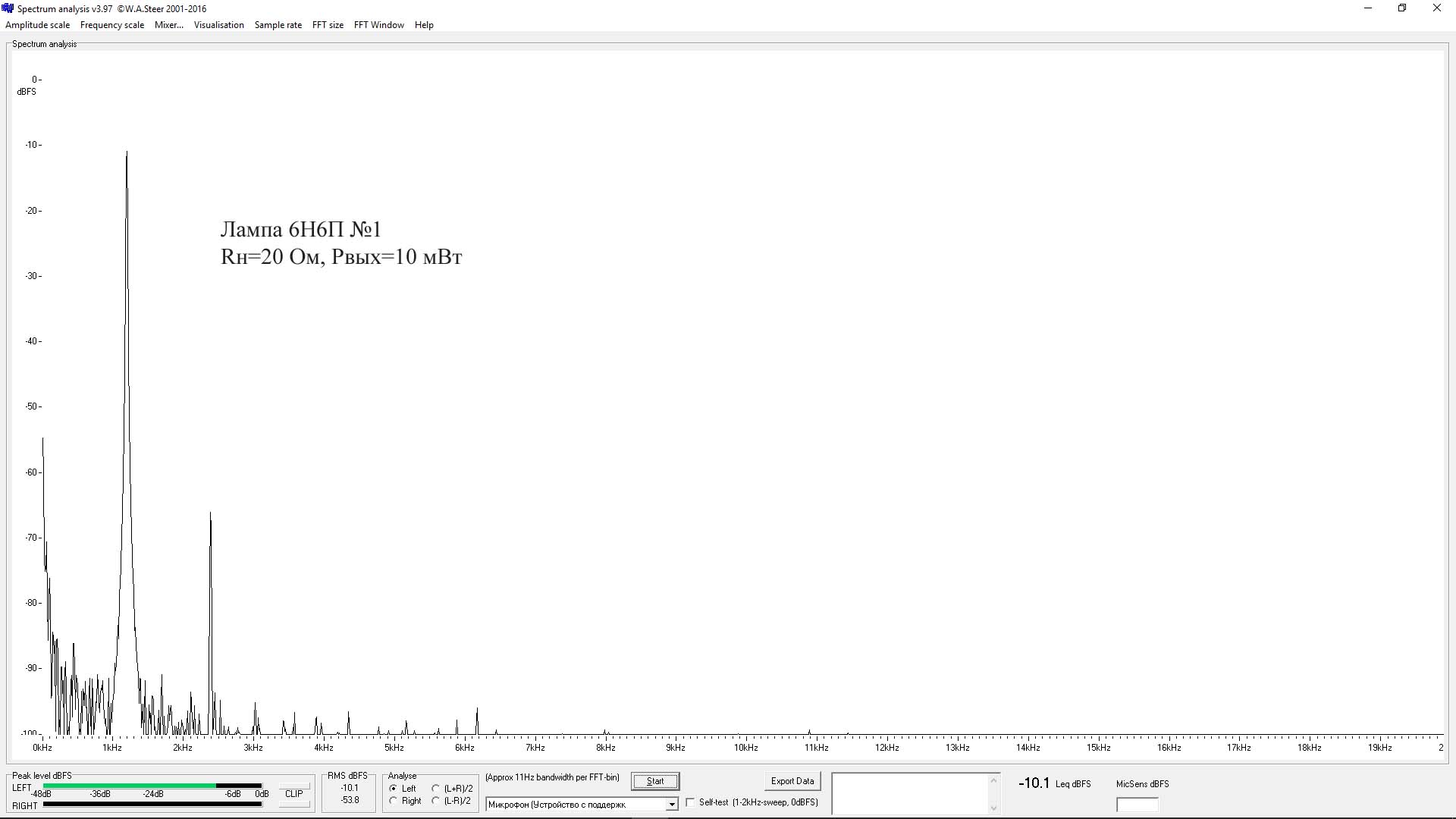

Хочу представить пользователям форума недавно разработанный и сделанный усилитель для наушников Супер Аудион. Привожу схему и спектрограммы выходного сигнала.



Звуковая часть усилителя построена на основе лампы 6Н6П (двойной триод) по каскодной схеме общий катод - общий анод, с однотактным трансформаторным выходом. В схеме не используется общая ООС.

Изюминкой данной схемы является использования в схеме с общим анодом, вместо катодного резистора, генератора тока. Данное схемное решение обеспечивает, с одной стороны оптимальный режим работы лампы в схеме с общим анодом, а с другой стороны, очень большое эквивалентное сопротивление анодной нагрузки усилителя напряжения по схеме с общим катодом. Благодаря этому изделие имеет очень маленький уровень нелинейных искажений выходного сигнала.



Технические характеристики:



- Полоса воспроизводимых частот по уровню 1 дБ, не менее 10 Гц ... 30 кГц;

- Полоса воспроизводимых частот по уровню по уровню 3 дБ, не менее 10 Гц ... 100 кГц;

- Коэффициент передачи при работе с нагрузкой 20*/80** Ом, 1*/2**;

- Номинальный входной сигнал, +4 дБ/В;

- Выходное сопротивление, 2*/8 ** Ом;

- Нелинейные искажения при выходной мощности 0,1 Вт (нагрузка 15 Ом*/60 Ом**), не более 0,5%;

- Нелинейные искажения при выходной мощности 20 мВт (нагрузка 15 Ом*/60 Ом**), не более 0,2%;

- Задержка подачи анодного напряжения при включении питания, есть;

- Напряжение питания, сеть ̴ 220±20 В/50-60 Гц.



* при подключении нагрузки к выходу 1

** при подключении нагрузки к выходу 2

Изменено 7 августа, 2018 пользователем Игорь Тихомиров

[Jaster 634 5 Тракты]

@Игорь Тихомиров, очень неплохо выглядит замер.

[Kashtan2 2]

Уважаемые эксперты, какие схемы усилителей для наушников порекомендуете как лучшие с точки зрения звука? И стационарные, и портативные. Очень много вариантов, кто хвалит Бету, кто Назара, кто Зен, кто Шокер... Десятки вариантов только тех, которые с положительными отзывами.

[aist 244]

Назара на lm7171 хороший за свои деньги. Сравнивал версию без стабов с FHA 1.5. С DT150 особенно хорошо спелся. По звуку похож на V200. Тут правда его схему забраковали. Имхо стоит собрать.

Изменено 2 октября, 2018 пользователем aist

[Kashtan2 2]

Назара на lm7171 хороший за свои деньги. Сравнивал версию без стабов с FHA 1.5. С DT150 особенно хорошо спелся. По звуку похож на V200. Тут правда его схему забраковали. Имхо стоит собрать.

Спасибо. Виолектрик Аудио 200-й считается эталоном в своей категории? Просто я последние несколько лет отошел от темы аудиоаппаратуры в целом и наушников конкретно, а сейчас вновь заинтересовался, и уже месяц каждый день узнаю новое для себя.

Можно ссылку кто их продает, в личку, усилители Назара?

А если не на свои, а на все деньги - какая схема лучше?

Изменено 3 октября, 2018 пользователем Kashtan2

[Soviet_Man 5 469]

Можно ссылку кто их продает, в личку, усилители Назара?



Сейчас напишу.



А если не на свои, а на все деньги - какая схема лучше?



А как вы прикажете оценивать "лучшесть" в отрыве от конкретных наушников (и остальной системы), да ещё и без понимания, какой звук вам нравится субъективно?



Обычно люди набивают шишек в бюджетном сегменте и формируют свою систему ценностей. А дальше уже двигаются по принципу "вот у меня есть усилитель Х, который мне нравится, и я хочу похожий по характеру, но лучше". Я утрирую, но суть примерно такая: перебираем железки, находим понравившееся сочетание и дальше уже развиваем систему, двигаясь примерно в том же русле.



А отвлечённо кому-то техничный звук нравится, у кого-то на первом месте комфорт, третьему подавай широченную мнимую сцену... Понятно, что каждый будет искренне хвалить тот звук.к котрому он пришёл методом проб и ошибок, но для другого слушателя ценность чужого опыта сомнительна. Без понимания чужой (и своей) системы координат в звуке - уж точно.

[Tralfamadorin 441]

@Kashtan2,

Пецик Назара собирал. Автор его позиционирует как усилитель без окраса. В принципе так и есть. Чистый ,холодный,стерильный, не завлекающий звук. Сцена не очень большая, вокал далековат - на мой вкус. Сравнивания с Lynx61 и Lynx46 , скажу , что где-то одного класса. Но слушать хочется более красящие Lynx"s.По мощности слабее их, но для большинства наушников - достаточно для раскрытия.

На вегалабе можно купить кит или одну только плату. Недорого - кит что-то около 80$. Для того , что бы увидеть на вегалабе барахолку - обязательно надо зарегистрироваться. Далее - толкучка - самодельные (авторские )конструкции и наборы (киты)-

платьі, китьі Простой и с отличной повторяемостью усилитель для наушников ver.3 Класс А -



пользователя Wired.

[Voltot 212]

Назара на lm7171 хороший за свои деньги. Сравнивал версию без стабов с FHA 1.5. С DT150 особенно хорошо спелся. По звуку похож на V200. Тут правда его схему забраковали. Имхо стоит собрать.



И какие результаты сравнения: что лучше на слух fha 1.5 или Назара?

Изменено 13 октября, 2018 пользователем Voltot
