MS audio laboratory 179 Опубликовано 10 октября, 2016 @Goo8s, схемы температурной стабилизации выходного каскада могут быть разными, но идея заложена в них одна и та же. Они по сути не стабилизируют ток покоя, а компенсируют его изменение за счет изменения начального смещения транзисторов выходного каскада. Прочитайте про схему схему температурной стабилизации тока покоя - http://apgrade.narod.ru/amps/umzch.html .В той схеме HA5000 есть еще и терморезистор (желтый) с добавочным резистором, что сделано для точного "подгона" температурного коэффициента источника смещения под изменение тока покоя выходного каскада усилителя. На звук усилителя схема источника смещения выходного каскада не должна влиять, так как обычно зашунтирована емкостью. 1 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Goo8s 37 Опубликовано 10 октября, 2016 (изменено) @Negcreep, их же прекратили выпускать, нет? Плата зерозон, на мелкой синей всё излишне перекроено, необходимости в компактности нет. @MS audio laboratory, обязательно почитаю. Да, терморезистор в оригинале смдшный и находится под одним из мосфетов. Изменено 10 октября, 2016 пользователем Goo8s ESI Juli@ > Lehmann BCL - копия > Audio-Technica W5000, Sony SA5000, AKG K601, K240DF, Sennheiser HD650 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
aist 244 Опубликовано 25 октября, 2016 Подскажите по ламповому БП пожалуйста.Есть ТАН: (200+70+40)*0.2А + 3х((3.15+3.15)*2А). Как к нему кенотрон лучше прикрутить? Анодное нужно 300В, 75-80ма. upnp-BBB-pcm63-VL2012-HD650v2. WIN//DS212j>>>xonar u7(*твикнутая)///PCM1702///PCM63///TDA1545A///TDA1540>>>OTL Danfi///П`ецик2//Гибрид Abbas Audio//TTL6П6С>>>HD650v.2///Sony MA900(**Z-FOIL мод)///DT150. Philips SHP8500(мод),musicmasterX1000Pro 600ом.было: PS500,W1000X,Grado RA1,SR325,Fostex HP-A8,W1000S,HE-4,AKG K712,Grado SR225i,DT150,DT990PRO,DT880PRO,violectric v200,Elfidelity USB-MAX,HM603,JVC-RX700,DSC1,FHA1.5Проводка:Klotz tp414,qed graphite. Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Negcreep 12 Опубликовано 25 октября, 2016 @aist, гибридом только если, для нормального кенотрона надо 2 анодных обмотки одинаковых Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
BesPav 115 Опубликовано 29 октября, 2016 (изменено) обдумываю сборку дифференциальной беты 24 с низким гейном и переводом в класс А. Очень хорошие мысли, правильные. Господа усилителестроители, подскажите проверенное место с корпусами для транзисторных усилителей. Так глаза разбегаются, особенно на китайских продавцах с али и ебея. Modushop.biz Мда, очень секретная схема))))) и это может уделывать Б22 только во влажных фантазиях... Даже с б18 этой схеме еще придется бодаться Ну соберите уж, интересны Ваши впечатления. С любой неинвертирующей схемой бодаться не придется, хотите верьте, хотите - проверьте. Кто-нибудь может подсказать как называется вот эта часть предвыходного каскада? Vbe multiplier. Изменено 30 октября, 2016 пользователем BesPav 1 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
aist 244 Опубликовано 3 апреля, 2017 Посоветуйте пжлста схему преобразователя баланса в небаланс. upnp-BBB-pcm63-VL2012-HD650v2. WIN//DS212j>>>xonar u7(*твикнутая)///PCM1702///PCM63///TDA1545A///TDA1540>>>OTL Danfi///П`ецик2//Гибрид Abbas Audio//TTL6П6С>>>HD650v.2///Sony MA900(**Z-FOIL мод)///DT150. Philips SHP8500(мод),musicmasterX1000Pro 600ом.было: PS500,W1000X,Grado RA1,SR325,Fostex HP-A8,W1000S,HE-4,AKG K712,Grado SR225i,DT150,DT990PRO,DT880PRO,violectric v200,Elfidelity USB-MAX,HM603,JVC-RX700,DSC1,FHA1.5Проводка:Klotz tp414,qed graphite. Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты

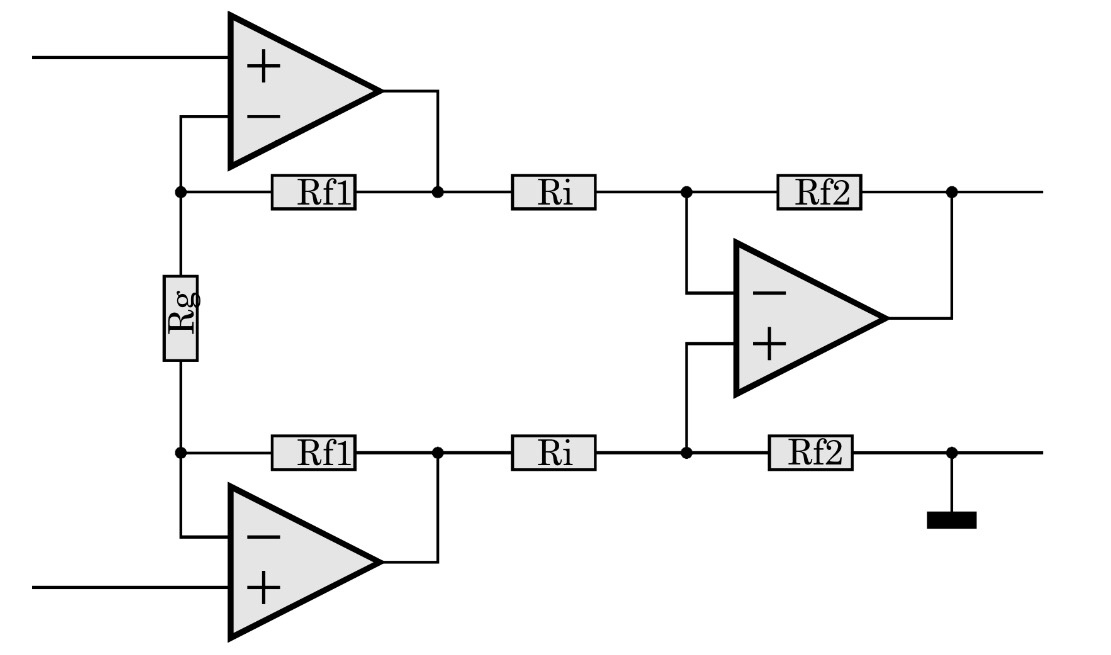

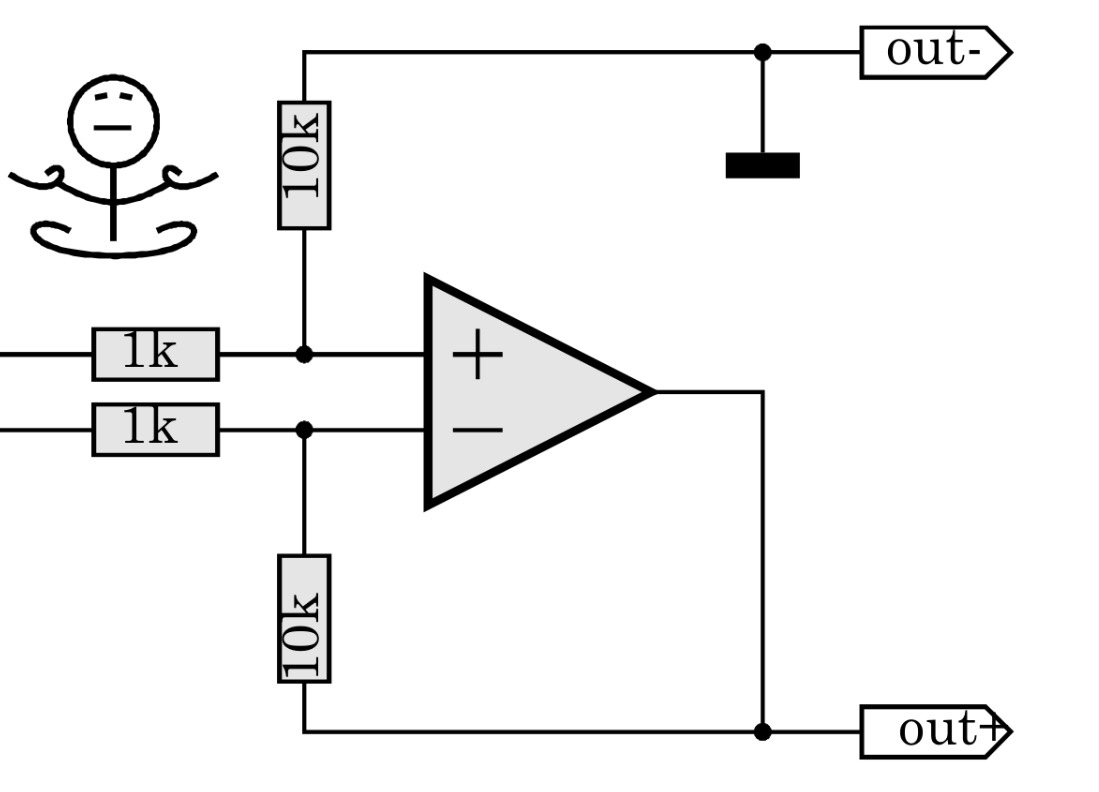

BesPav 115 Опубликовано 4 апреля, 2017 Посоветуйте пжлста схему преобразователя баланса в небаланс. Вам попроще или посложнее? Попроще - подключить только пины Hot и Shield. Посложнее: Ну и совсем сложно: Как вариант - INA103 1 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты

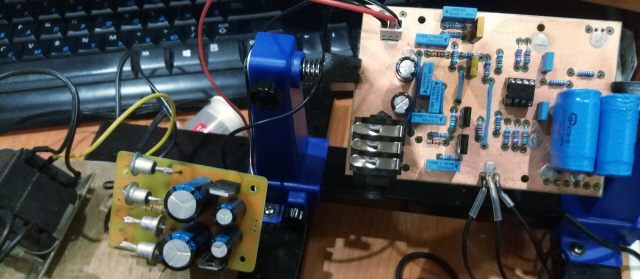

Максим_В. 81 Опубликовано 1 мая, 2017 (изменено) простой телефонник но с претензией на качество . Макет NE5532 плюс однотактный повторитель на КТ940 c источником тока.Недорогой,резисторы металлопленка.конденсаторы полипропилен Изменено 1 мая, 2017 пользователем Максим_В. 3 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
aist 244 Опубликовано 20 июня, 2017 @Максим_В., А схема будет? upnp-BBB-pcm63-VL2012-HD650v2. WIN//DS212j>>>xonar u7(*твикнутая)///PCM1702///PCM63///TDA1545A///TDA1540>>>OTL Danfi///П`ецик2//Гибрид Abbas Audio//TTL6П6С>>>HD650v.2///Sony MA900(**Z-FOIL мод)///DT150. Philips SHP8500(мод),musicmasterX1000Pro 600ом.было: PS500,W1000X,Grado RA1,SR325,Fostex HP-A8,W1000S,HE-4,AKG K712,Grado SR225i,DT150,DT990PRO,DT880PRO,violectric v200,Elfidelity USB-MAX,HM603,JVC-RX700,DSC1,FHA1.5Проводка:Klotz tp414,qed graphite. Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты

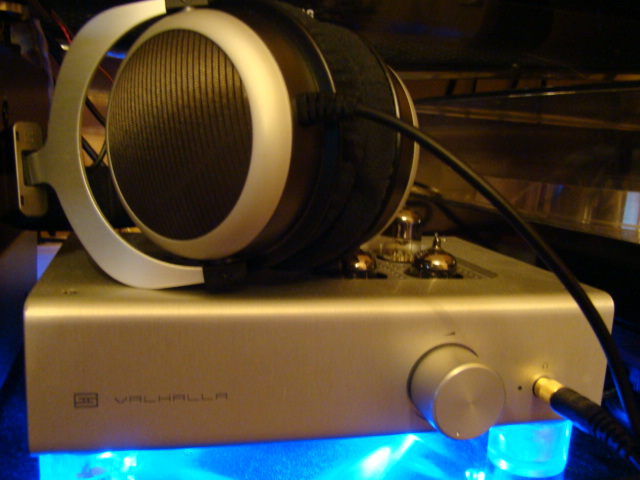

vladimir947 384 Опубликовано 21 июня, 2017 Прошу помочь,нужна схема усилителя Schiet Valhalla. Музыка -- это искусство печалить и радовать без причины.(Тадеуш Котарбиньский) Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты

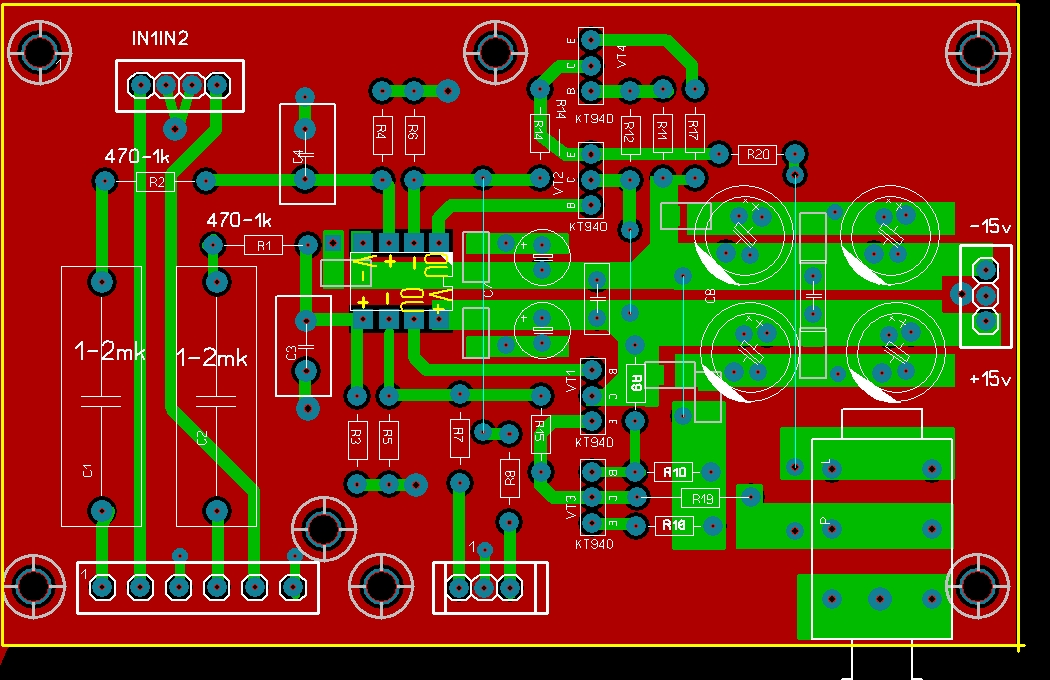

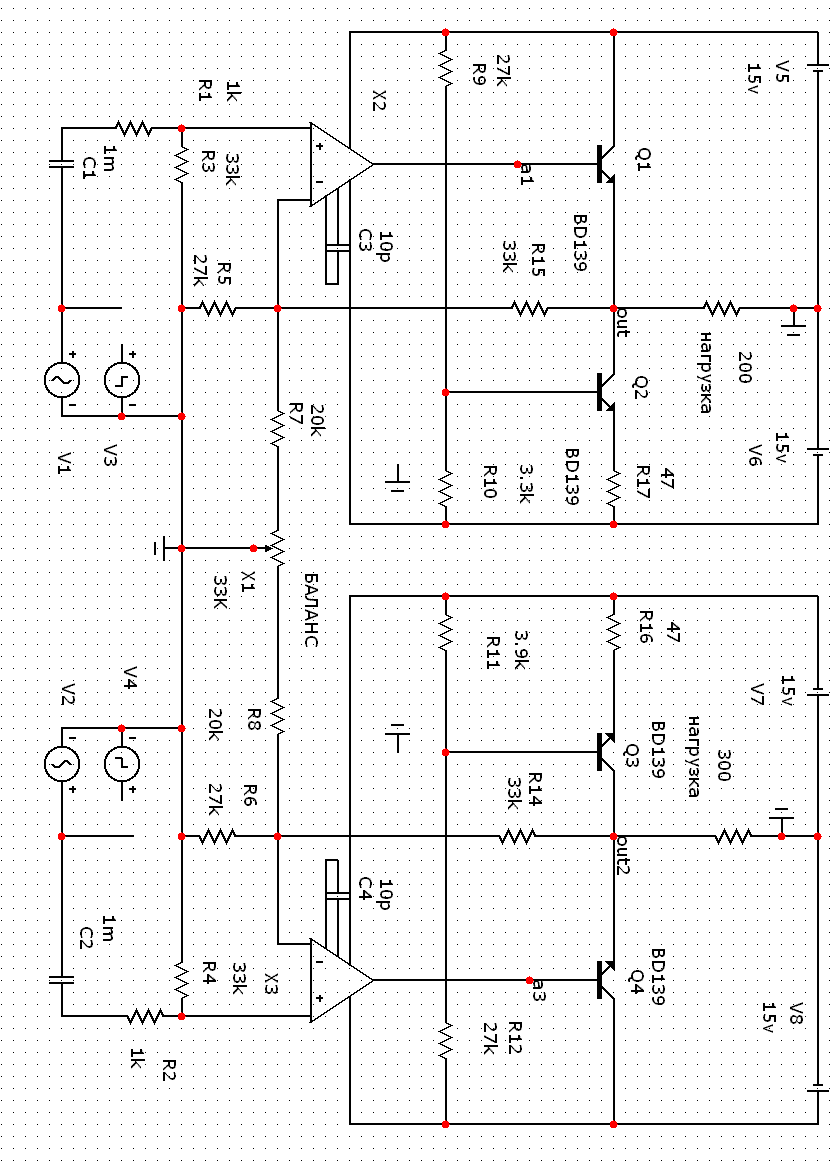

Максим_В. 81 Опубликовано 21 июня, 2017 (изменено) @Максим_В., А схема будет?Схема вообщето от моего предусилителя по мотивам Сухова . Оу любой сдвоенный от не5532 до ад823. Транзисторы начиная от КТ940/602 в пластике и дороже . Я использовал отобранные по Вст и обратному току коллектора КТ940А , точно как и в предусилителе . Резисторы переменные от самых первых Бригов с родиевым напылением контактов , сама конструкция сиих не уступает дастам хваленым,но при замене млт-0125 на MF-0.125 известных брендов. Чтобы не было недоразумений с администрацией сайта сразу скажу,что я не занимаюсь продажей готовых изделий и китов. Изменено 21 июня, 2017 пользователем Максим_В. 2 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты

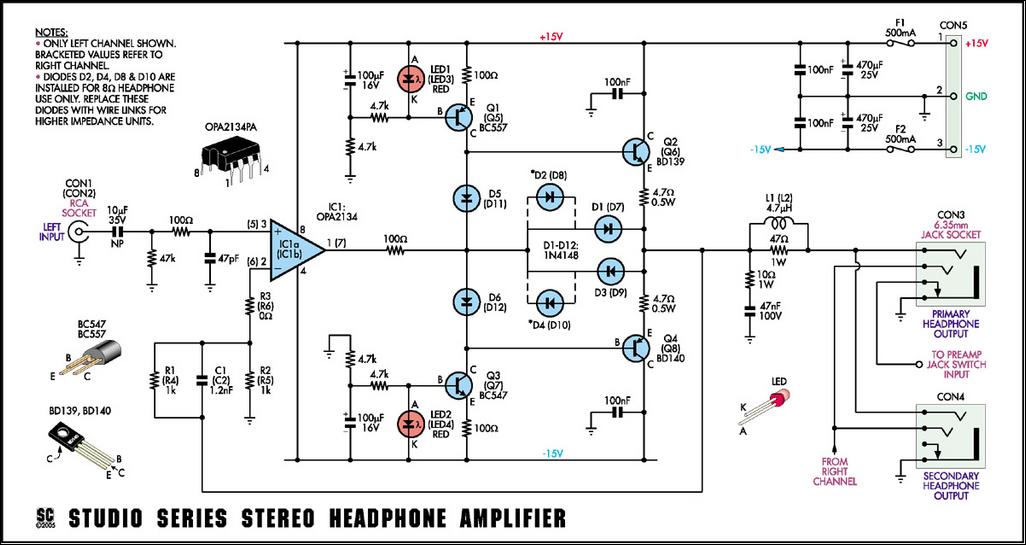

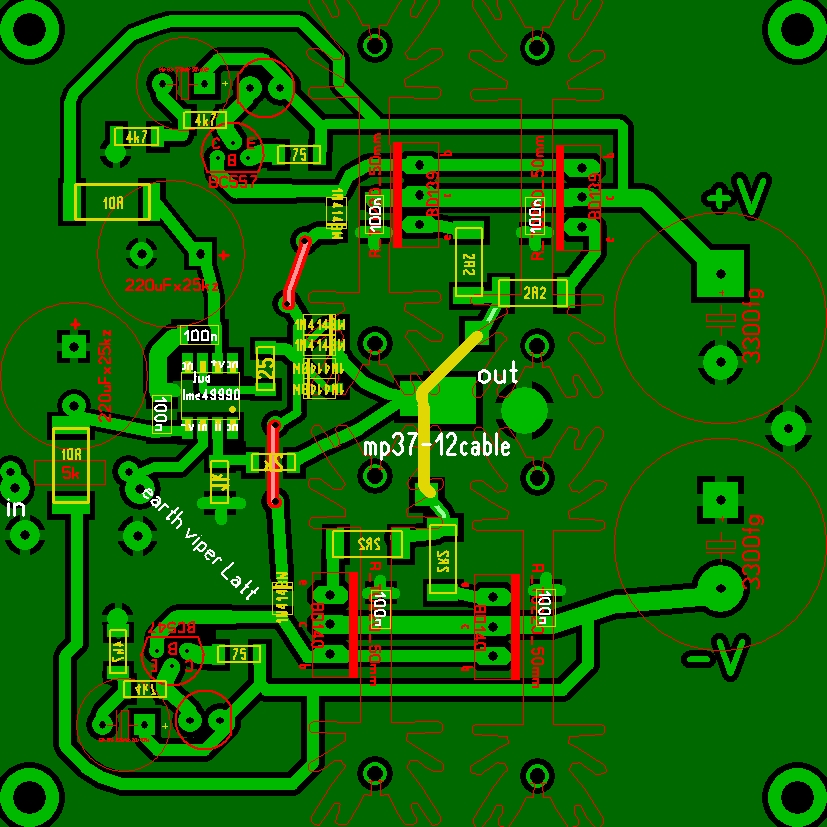

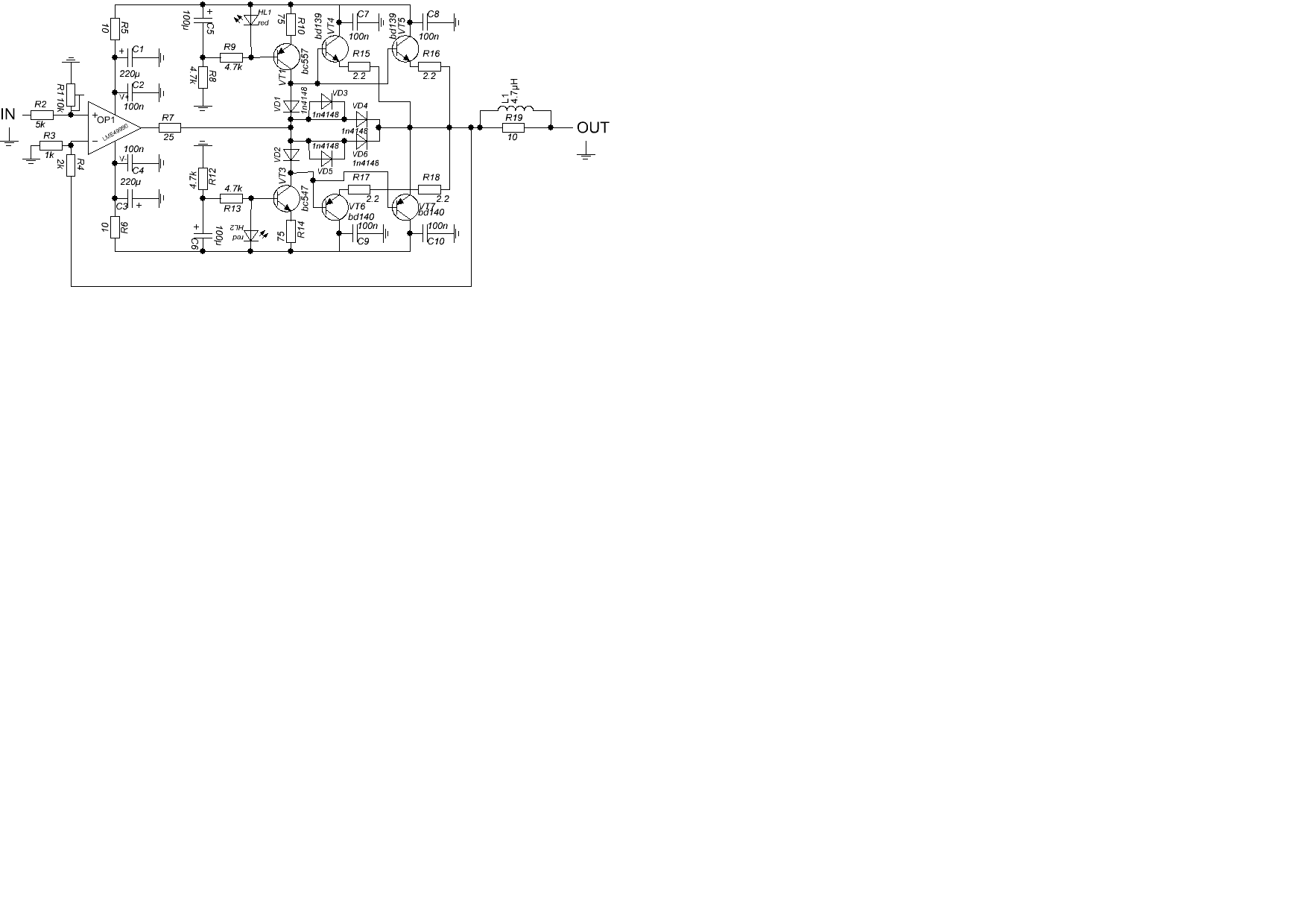

Dmytro_ua 3 Опубликовано 11 июля, 2017 Доброе утро, хочу собрать свой первый дискретный усилитель, способный прокачать тдс-7 и hd598. До этого собирал композиты на lme49990+lme49600.Нашел в схему stereo studio amplifier, забросил сам буфер в симулятор, 5% на 8 Ом. Запаралелил выходные транзисторы, чуть поменял номиналы - стало лучше. Регулировка громкости резистор 5кОм + переменник на землю. Стоит ли делать печатку, или есть варианты получше и ненамного сложнее? Осцила, к сожалению, нет. Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Александр Карелин 3 721 Опубликовано 11 июля, 2017 (изменено) <p><br />дискретный<br /><br /></p> судя по схеме вы несколько погорячились с его дискретностью...Если вам нужен дискретный, то повозитесь с JLH, если с ОУ, то повторите что-то композитное с lt1210 Изменено 11 июля, 2017 пользователем Александр Карелин "...сочинение магистра Алькофрибаса, извлекателя квинтэссенции " Наушники: Beyerdynamic T1 2nd Generation, Sony MDR-Z1R, Audio-Technica ATH-CKR9Ltd, кастомные Westone ES60 Усилители: только собственного производства транзисторные и ламповые "Ратша" Плеер: Luxury & Precision L3 Pro (!balanced output!) наушники Audio-Technica: ATH-W5000, ATH-ESW9, ES10(было), A2000x(было), W5000, R70x (было), CK100Pro(было), CKR9LTD, IM04(было), кастомные Westone ES60, Sony MDR-Z1R усилители: Sovereign Reference, Sovereign Baby Reference, Ратша плеер: Teclast T51, HiFiMan HM-801 (было), Pono Player SE(было), Aune M2 Pro (было), Cayin i5 (было) телега Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Dmytro_ua 3 Опубликовано 11 июля, 2017 <p><br />дискретный<br /><br /></p> судя по схеме вы несколько погорячились с его дискретностью...Если вам нужен дискретный, то повозитесь с JLH, если с ОУ, то повторите что-то композитное с lt1210По работе китайских китов JLH есть противоречивые отзывы, не у всех хорошо работают, маленькие радиаторы итд. А сам рисовать плату пока не возьмусь.Мечтаю собрать такой http://easytubeamp.com/le-mostre-jean-hiraga-i-lcd/, но бюджет ограничен.По поводу lt1210, усилитель pryanic'a? По даташиту lt1210 намного мощнее 49600, а как звучит? Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Александр Карелин 3 721 Опубликовано 11 июля, 2017 <p><br />По работе китайских китов JLH есть противоречивые<br /><br /></p> ключевое слово "китайских"... вы же вроде сами собирать хотели к чему вам чужие подделки? <p><br />По поводу lt1210, усилитель pryanic'a?<br /><br /></p>http://ldsound.ru/kompozitnyj-usilitel-na-lt1210/ "...сочинение магистра Алькофрибаса, извлекателя квинтэссенции " Наушники: Beyerdynamic T1 2nd Generation, Sony MDR-Z1R, Audio-Technica ATH-CKR9Ltd, кастомные Westone ES60 Усилители: только собственного производства транзисторные и ламповые "Ратша" Плеер: Luxury & Precision L3 Pro (!balanced output!) наушники Audio-Technica: ATH-W5000, ATH-ESW9, ES10(было), A2000x(было), W5000, R70x (было), CK100Pro(было), CKR9LTD, IM04(было), кастомные Westone ES60, Sony MDR-Z1R усилители: Sovereign Reference, Sovereign Baby Reference, Ратша плеер: Teclast T51, HiFiMan HM-801 (было), Pono Player SE(было), Aune M2 Pro (было), Cayin i5 (было) телега Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты

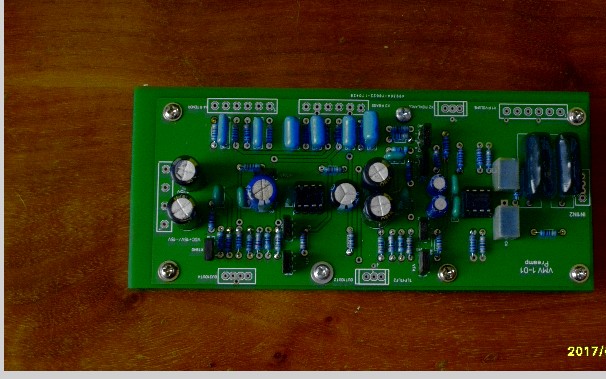

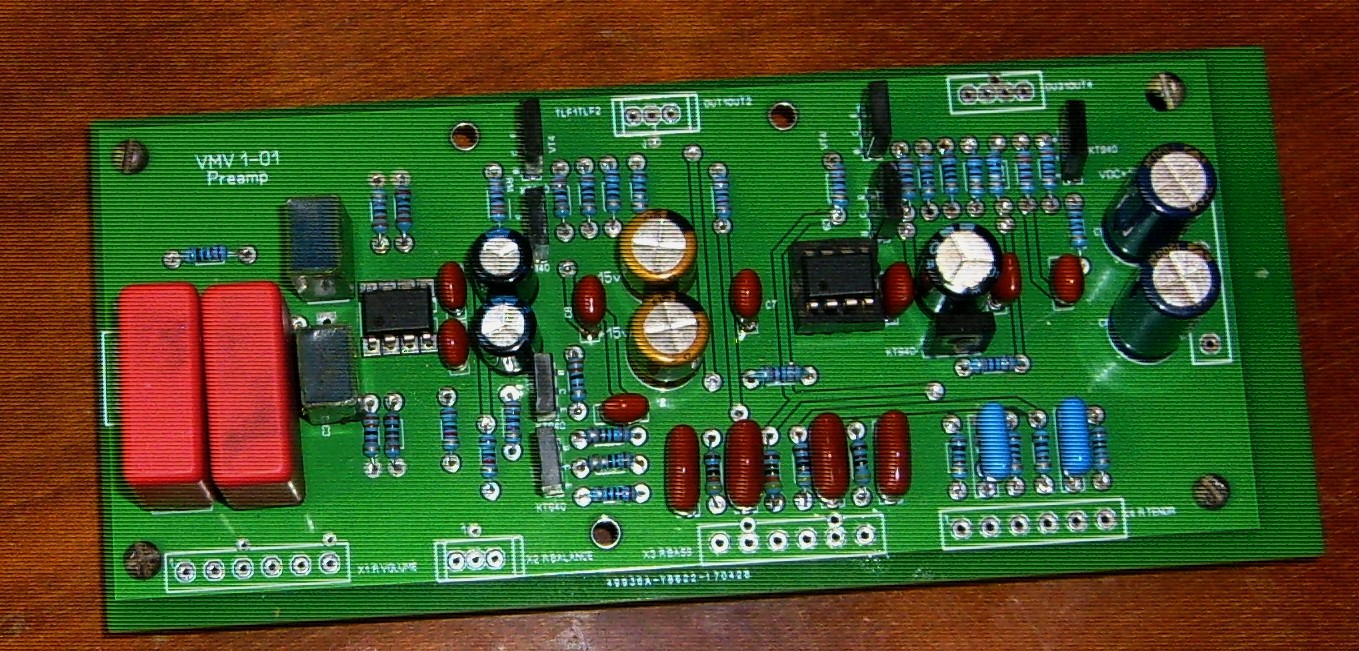

Максим_В. 81 Опубликовано 15 июля, 2017 (изменено) Вариант телефонного усилителя в составе полного предусилителя.Бюджетный вариант в двух ипостасиях Изменено 15 июля, 2017 пользователем Максим_В. Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Hi_man 0 Опубликовано 16 июля, 2017 Привет всем!Где п.плату можно раздобыть? (файл п.плыты) Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Максим_В. 81 Опубликовано 17 июля, 2017 я вам в личку ответил же. Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
aist 244 Опубликовано 7 августа, 2017 Посоветуйте пожалуйста, как упростить блок питания для комбайна?Пока сделано так:Один трансформатор для ушника.Второй на 3 обмотки для цап(2хpcm1702) и приемника: Одна обмотка через удвоитель для аналогового выхода. Две обмотки для цап с приемником, 2x мост-11000мкф(U-Low ESR)-TPS7A4700-LT3042. К плюсовой TPSке еще подключен LT3045 для цифрового приемника на 3.3В. Думаю повесить цап с ушником на один трансформатор и заменить связку TPS7A-LT3042 на 7805/7905 с ограничительными резисторами. upnp-BBB-pcm63-VL2012-HD650v2. WIN//DS212j>>>xonar u7(*твикнутая)///PCM1702///PCM63///TDA1545A///TDA1540>>>OTL Danfi///П`ецик2//Гибрид Abbas Audio//TTL6П6С>>>HD650v.2///Sony MA900(**Z-FOIL мод)///DT150. Philips SHP8500(мод),musicmasterX1000Pro 600ом.было: PS500,W1000X,Grado RA1,SR325,Fostex HP-A8,W1000S,HE-4,AKG K712,Grado SR225i,DT150,DT990PRO,DT880PRO,violectric v200,Elfidelity USB-MAX,HM603,JVC-RX700,DSC1,FHA1.5Проводка:Klotz tp414,qed graphite. Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Максим_В. 81 Опубликовано 8 августа, 2017 (изменено) А что получше стабилизаторы поставить не хотите?Хотя я в своем мониторном усилителе ( для наушников и 8 омной акустики маломощной) применил нестабилизированное питание ,правда банок 7 на 2200мк/25 вольт на плечо,суммарно 56000мк на усилитель. Вот так Изменено 8 августа, 2017 пользователем Максим_В. Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
aist 244 Опубликовано 8 августа, 2017 (изменено) @Максим_В.,А какие стабы будут получше?Я так понял, что бы получше, надо к выходу микросхемы стабы лепить, а так и обычных хватит наверное. и на выход емкости качественные, типа Fpcap. Изменено 8 августа, 2017 пользователем aist upnp-BBB-pcm63-VL2012-HD650v2. WIN//DS212j>>>xonar u7(*твикнутая)///PCM1702///PCM63///TDA1545A///TDA1540>>>OTL Danfi///П`ецик2//Гибрид Abbas Audio//TTL6П6С>>>HD650v.2///Sony MA900(**Z-FOIL мод)///DT150. Philips SHP8500(мод),musicmasterX1000Pro 600ом.было: PS500,W1000X,Grado RA1,SR325,Fostex HP-A8,W1000S,HE-4,AKG K712,Grado SR225i,DT150,DT990PRO,DT880PRO,violectric v200,Elfidelity USB-MAX,HM603,JVC-RX700,DSC1,FHA1.5Проводка:Klotz tp414,qed graphite. Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Максим_В. 81 Опубликовано 8 августа, 2017 LM317/337 ставьте.Цена вопроса почти та же Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
oowoo 2 Опубликовано 21 августа, 2017 Товарищи, а архиповские усилки изнутри кто-нибудь видел? Интересует как схема, так и комплектация. Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
victorvvo 511 Опубликовано 21 августа, 2017 Конечно. Я - видел Делайте проще, усложнить всегда успеем.Shure SRH-1840, Stax SR-404 Signature, Berkeley Audio Alpha DAC + Alpha USB, DCS Scarlatti DAC, Apple Mac Mini i7+ Linear PS, ZEN Monster Amp, 7F5+7C5 Transformer-coupled Phonostage & Pre-Amp, Sylvania 7N7+7C5 PP Power Amp, Njoe Troeb CD Transport, OPPO BDP93 (modified) Blu-Ray SACD Transport, Lenco L-75 Vinyl Table with SME M2-12R Tonearm, Very High Purity Copper Interconnects and Acoustics cables, Bass Reflex 3-way 12"+ 8"+3" SpeakersМой блог http://www.easytubeamp.com 1 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
oowoo 2 Опубликовано 21 августа, 2017 Конечно. Я - видел А поделиться можете? Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
