Схемотехника усилителей для наушников.

[victorvvo 511]

На мой взгляд, трансформаторы Tamura (если они у вас есть, конечно) все-таки лучше применить для других ламп

[PA3BPAT 499 7 Тракты]

этот трансформатор для двухтакта



Можно использовать одну первичную обмотку...



плюс еще вторичка должна быть под сопротивление наушников.



Бывают же 16-омные наушники. И их легче найти, чем трансформатор со вторичной обмоткой, скажем на 32 ома...



Кстати, если дома наушники от 8 до 300 ом, то что под каждые свой отвод от вторичной обмотки делать?



На мой взгляд, трансформаторы Tamura (если они у вас есть, конечно)



Трансформатор приобретается под конкретную задачу, у меня ж не склад А в остальном проблемы не вижу в том чтобы купить готовый серийный трансформатор. Вижу проблему в том, чтобы мотать под каждую задачу - это так снижает энтузиазм...



все-таки лучше применить для других ламп



Всегда можно найти и более бюджетные варианты трансформатора вроде Ногучи PMF-230 за 12баксов (1,140円)

• Primary 5-7-12kΩ(25mA)

• Secondary 4-8Ω

• Frequency 10~20k Hz (Dc 0mA)

• 2W(70HZ)


Что ж касается лампы 1Н3С, то я тоже не понял практической цели. Разве только на спор...

[aist 244]

Практическая цель 1Н3С - габариты и цена. Есть еще подобные выходные триоды? Мощность надо 150мВт. Выходники есть звуковые на 5к и 2х6к, плюс кучка разных трансов от БП(6П6С с таким слушаю), намотать можно. Деталей советских навалом.

[PA3BPAT 499 7 Тракты]

Практическая цель 1Н3С - габариты и цена. Есть еще подобные выходные триоды? Мощность надо 150мВт.



Если уж 1Н3С - пререквизит, и 150мв - цель, то от чего б не выполнить двухтактный усилитель такого плана:






Разумеется, питание, смещение и номиналы, вольтаж и токи нужно пересчитать под лампу и нагрузку; но общий катод, прямой накал, раздельные аноды - так и просится что-нибудь подобное по идее. Тем более, что, как пишите: "кучка разных трансов ... намотать можно. " Можно даже LM337 заменить на что-нибудь более современное и малошумное типа TPS7A30

[OWL 500]

@aist,

простого и недорого(при этом еще и хорошо звучащего) нет и быть не может, 6п6/6п3 это исключение.

Все остальные решения на лампах которые будут играть лучше чем наушниковый выход источника

это от 50тыс себестоимость будет и то если самостоятельно мотать все трансформаторы.

Габариты усилителя никак не связаны с мощностью и типом лампы, меньше 20кг при всем желании

не получится.

[Goo8s 37]

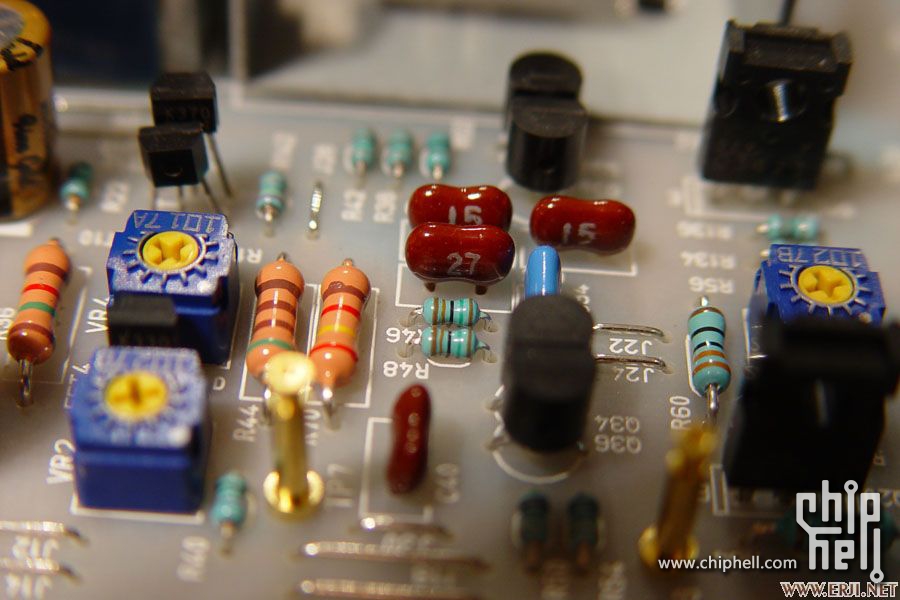

Подскажите, на первом снимке три оранжевых резистора слева - одноваттные Takman REX75 Carbon Film или что-то другое?

Изменено 3 октября, 2016 пользователем Goo8s

[zAg 3 251]

Подскажите, на первом снимке три оранжевых резистора слева - одноваттные Takman REX75 Carbon Film или что-то другое?

Вряд ли это Takman, они более розоватые и полоски немного иначе наносят.

[Goo8s 37]

Есть фотографии этих резисторов с таким же цветом, без розового оттенка. А что полоски другие - не заметил. Действительно.

[aist 244]

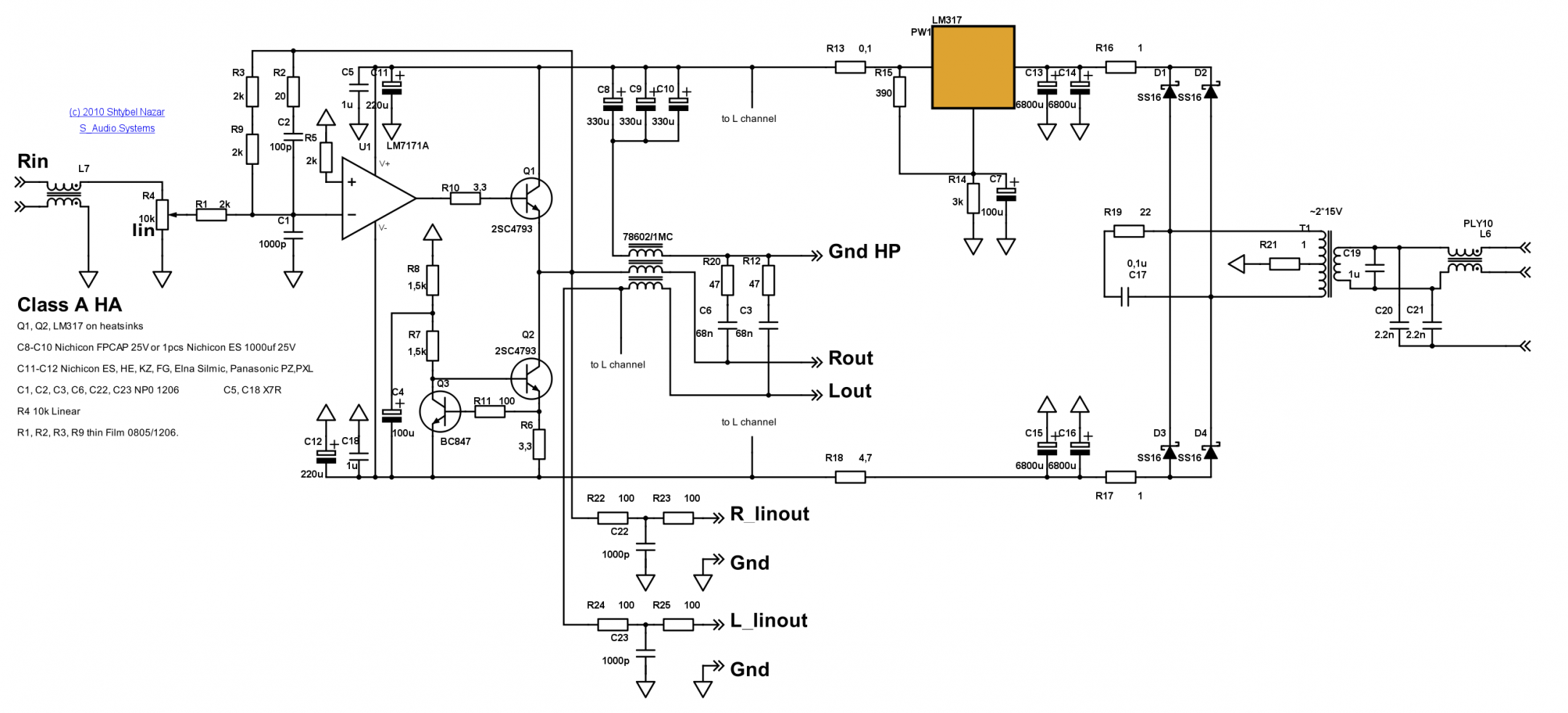

Уважаемые эксперты, прокомментируйте пожалуйста схему, стоит пробовать?

ссылка

Изменено 4 октября, 2016 пользователем aist

[Jaster 634 5 Тракты]

@aist, не пущает..

[PA3BPAT 499 7 Тракты]

вроде разное предназначение у них. корг вообще, на какой то светодиод похожа



Возвращаясь к Коргу: нашёл схематику их "лампизатора" (предварительного/телефонного усилителя), что продавался на выставке летом

Вопрос: зачем там полевые транзисторы до и после лампы?



[Negcreep 12]

Уважаемые эксперты, прокомментируйте пожалуйста схему, стоит пробовать?

ссылка

собирал на макетке из того что было под рукой играл неплохо)

там же в ветке на форуме есть отзыв от bespav, по его мнению на нормальной плате и комплектующих играет почти как бета22

Изменено 5 октября, 2016 пользователем Negcreep

[Jaster 634 5 Тракты]

Выложите уже тут схемку..

[Negcreep 12]

Выложите уже тут схемку..

[Александр Карелин 3 721]

<p>

<br />Прикрепленные<br />

<br /></p>

Мда, очень секретная схема))))) и это может уделывать Б22 только во влажных фантазиях... Даже с б18 этой схеме еще придется бодаться

Изменено 6 октября, 2016 пользователем Александр Карелин

[aist 244]

а к чему там дроссель на выходе?

[victorvvo 511]

Вероятно "гасит" возможное возбуждение на ВЧ

[MS audio laboratory 179]

Забавная схема. В ней много спорных решений.

[vladbit 567]

Спорные не то слово. Вот к примеру взять конденсатор C19, который установлен по входу первички сетевого трансформатора. Кто может сказать, какая реактивная мощность будет через него проходить и рассеиваться на токоведущих проводах, если напряжение 220 Вольт 50Гц, а его емкость 1мкФ?

[александр шумилов 428]

Спорные не то слово. Вот к примеру взять конденсатор C19, который установлен по входу первички сетевого трансформатора. Кто может сказать, какая реактивная мощность будет через него проходить и рассеиваться на токоведущих проводах, если напряжение 220 Вольт 50Гц, а его емкость 1мкФ?

Его применение эффективно в том случае если на холостом ходу трансформатор лопает 16-17 ватт.

[Goo8s 37]

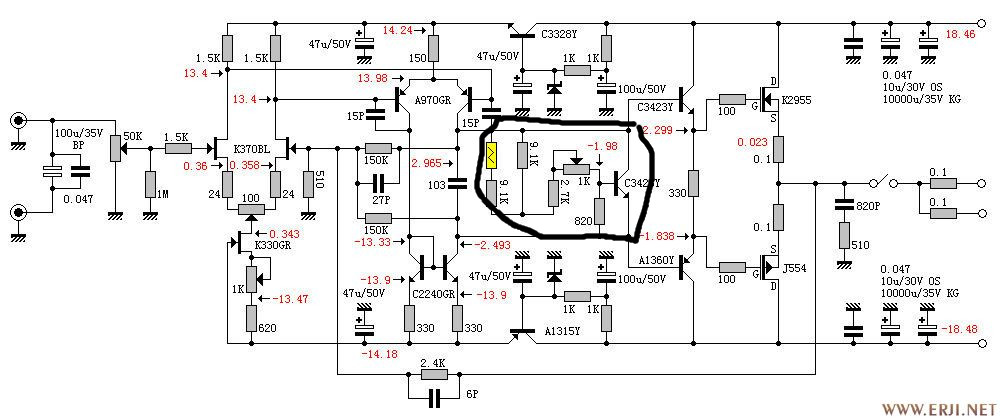

Кто-нибудь может подсказать как называется вот эта часть предвыходного каскада? В интернете искал и не осилил найти.

Этот транзистор смонтирован на радиаторе между выходными для термостабилизации.

Хочется пересчитать эту часть под BD139.

[Fireblade 949]

Кто-нибудь может подсказать как называется вот эта часть предвыходного каскада? В интернете искал и не осилил найти.

Ток покоя выходного каскада настраивает эта цепь (цепь смещения выходного каскада УМ) и заодно этот транзистор выполняет что вы написали

Этот транзистор смонтирован на радиаторе между выходными для термостабилизации.

т.о. транзистор на общем радиаторе обеспечивает тепловую обратную связь.

Изменено 10 октября, 2016 пользователем Fireblade

[Negcreep 12]

@Goo8s,

китайский ha-5000?

если кит, то транзисторы все фейки там) ибо оригиналов фиг найдешь сейчас.

[Goo8s 37]

@Negcreep, про транзисторы знаю. Купил плату поиграться. Есть примерно по сотне bc550c bc560c, bd139, bd140. Входные планирую поставить LSK170B, выходные - еще не уверен, варианты есть. Понятно что это уже будет не то, но что поделать.

@Fireblade, проблема в том что я знаю что оно делает но не знаю как оно работает. Надо будет полистать книги, может быть там чего-нибудь такое описано.



Одна из китайских вариаций должна использовать BD139 для термоконтроля, там между базой и коллектором резистор 2к2, между базой и эмиттером последовательно подстроечник на 2к и резистор на 220 ом.

Изменено 10 октября, 2016 пользователем Goo8s

[Negcreep 12]

а смысл？ с3423 вроде не редкий и не дорогой ....

кстати плата от zerozone или синий китай？

Изменено 10 октября, 2016 пользователем Negcreep
