Альтернативные USB способы передачи данных с компьютера на ЦАП V.2

[Demograf 2 550]

удивительная площадка, вики - шляпа, оказывается от HDMI выхода можно запитаться по I2S и блаженствовать, зачем вы вещаете эту утопию 70-80 мохнатых годов?!

Запитываться I2S точно не надо. Это данные а не напряжение питания Да и I2S не какого отношения к HDMI не имеет. Да и беда в том что все новое это давно забытое старое

[vlad07 619 16 Тракты]

В такие дебри уже залезли(((( Простому гуманитарию - любителю аудио, думаю достаточно следующего. Есть протоколы i2s и HDMI. По функциональному предназначению они различаются следующим образом. HDMI предназначен для передачи видео и аудио (многоканальный). При этом аудиоканал шифруется. i2s предназначен для передачи аудио. При этом для соединения устройств по i2s достаточно 4 проводника и можно осуществлять посредством разных интерфейсов. Наиболее известные RJ45 и HDMI. В последнем случае можно применять обычный кабель HDMI (имеет количество проводников больше 4) при совпадении распиновки источника (передатчика) и цап (приемник). Преимущество протокола i2s в каждый определяет для себя сам на слух. А вот на кабеле можно сэкономить. По крайней мере для себя я отметил не существенное влияние от замены бюджетного на дорогой. Если не прав - поправьте.

[Demograf 2 550]

В такие дебри уже залезли(((( Простому гуманитарию - любителю аудио, думаю достаточно следующего. Есть протоколы i2s и HDMI. По функциональному предназначению они различаются следующим образом. HDMI предназначен для передачи видео и аудио (многоканальный). При этом аудиоканал шифруется. i2s предназначен для передачи аудио. При этом для соединения устройств по i2s достаточно 4 проводника и можно осуществлять посредством разных интерфейсов. Наиболее известные RJ45 и HDMI. В последнем случае можно применять обычный кабель HDMI (имеет количество проводников больше 4) при совпадении распиновки источника (передатчика) и цап (приемник). Преимущество протокола i2s в каждый определяет для себя сам на слух. А вот на кабеле можно сэкономить. По крайней мере для себя я отметил не существенное влияние от замены бюджетного на дорогой. Если не прав - поправьте.

пятый проводок общая земля.

[Fireblade 951]

В последнем случае можно применять обычный кабель HDMI (имеет количество проводников больше 4

Проводников правда используется в два раза больше (восемь ), т.к. на такое большое расстояние I2S возможно передавать только при помощи симметричных линий.

[RuAlex 9 975]

====



Тем кто знает все лучше всех - просто совет - когда копируете с других источников "умные и не очень" мысли и высказывания - меняйте шрифт на тот, который "по-умолчанию" - иначе весьма заметен копипаст, который Вы выдаете за свои познания - ведь, когда печатается "ручками" - не бывает за один пост - два-три разных шрифта, да еще в разном размере...

Либо уж источник указывайте, или цитату обозначайте.



А то, иногда, на других форумах, даже специализированных, - "сморозят" глупость - а потом она расходится по сети, как некая истина, которой можно показать свои "глубокие познания в сути предмета"...

Изменено 26 апреля, 2017 пользователем KoAlex777

[Бруно 5 403]

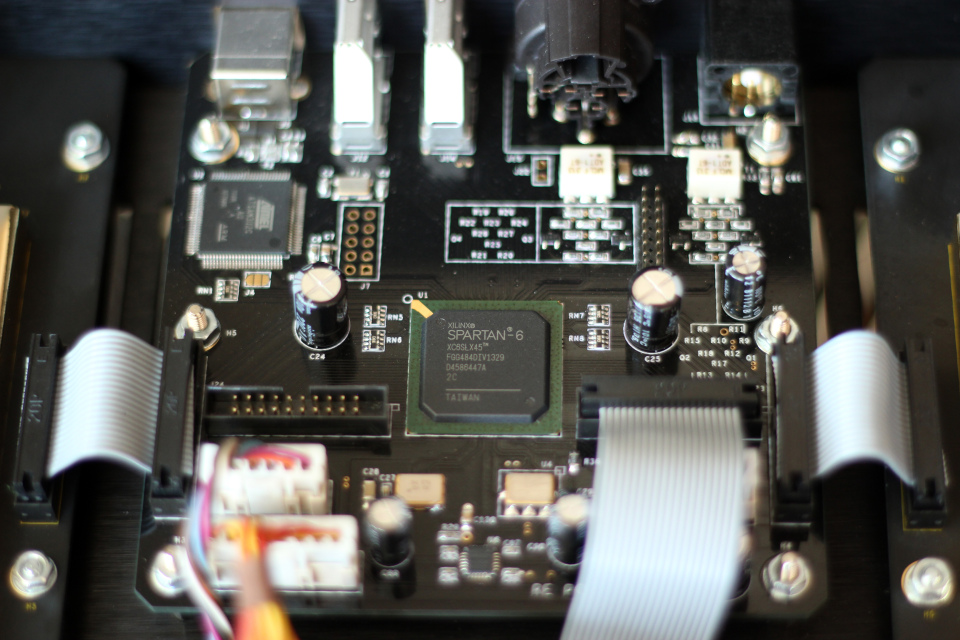

I2S - это 100% нативный сигнал, следовательно PCM и DSD поступают необработанными, запаковка потока в WAV или Flac - не нужна, этот не обременённый ничем сигнал передаётся прямо на ППВМ Xilinx FPGA Spartan 6 (у кого есть конечно)

Только тогда, музыка начинает звучать без джиттера..

[firewheel 1 618 4 Тракты]

Каждый на 100 % уверен что знает I2S, но один пишет что он состоит из 4 проводов, другой из 5 а третий из 8. Как такое может быть?

[Fireblade 951]

Каждый на 100 % уверен что знает I2S, но один пишет что он состоит из 4 проводов, другой из 5 а третий из 8. Как такое может быть?

Он состоит из трех сигналов плюс мастерклок (он официально в шину I2S не входит), итого четыре. Пятый провод- это общая земля для всех сигналов. 8- потому как это те же четыре сигнала, но в симметричном исполнении. Про землю я даже не говорил, это само собой. В HDMI-I2S земля подключена к контакту № 2, 5, 8, 11, 17.

Изменено 26 апреля, 2017 пользователем Fireblade

[Pavel.Al 246 2 Тракты]

Ура, с hdmi и i2s разобрались, теперь давайте определять с каким уровнем джитера в музыке звучит больше инструментов и начиная с какого уровня джитера соло на скрипке переходит в оркестр, а так же не скучно ли слушать музыку без джитера, может кому чего перестает хватать при прослушивании?

[whiteeagle 7 466]

Ура, с hdmi и i2s разобрались, теперь давайте определять с каким уровнем джитера в музыке звучит больше инструментов и начиная с какого уровня джитера соло на скрипке переходит в оркестр, а так же не скучно ли слушать музыку без джитера, может кому чего перестает хватать при прослушивании?

Без джиттера это как пиво без пены. Вроде не нужна пена и наливать мешает, а без нее при этом как-то не так... :D

Изменено 26 апреля, 2017 пользователем whiteeagle

[kleymor.metal 4 776 4 Тракты]

не скучно ли слушать музыку без джитера, может кому чего перестает хватать при прослушивании?

Дело даже не в скуке. Без джиттера определенная музыка в принципе не звучит.

Ну вот например, Necrophagist - Stabwound:

- (с 10 секунды его выключили) звук чистенький, ясный, но, увы... весь смак коту под хвост.

А вот с джиттером - совсем другое дело!

Изменено 26 апреля, 2017 пользователем kleymor.metal

[ДокторЗло 14 462]

,

Но все же HDMI - интерфейс, а не просто разъем. Согласны?

И мой вопрос был как раз на счет него. А не на счет другого интерфейса, к которому подходит кабель HDMI, но не в коем случае не длиннее 50 см.

Ясен пень. Вроде тут все поняли.

ТОже на самом деле самодостаточная история для передачи сигнала.

I2S понятно лучше, но не о нем был разговор.

Но вы пытаетесь снова продать уже проданного слона. Никто не спорит ведь с вами.

Крутой интерфейс чо...

Изменено 26 апреля, 2017 пользователем prod67

[Fireblade 951]

Но все же HDMI - интерфейс, а не просто разъем. Согласны?

HDMI- это безусловно интерфейс. А вот тот HDMI-I2S вход, установленный на современных цапах- это просто разъем, который приспособили для приема сигналов I2S. Связи с HDMI который на DVD проигрывателе- нет, кроме собственно разъема.



Это, вероятно, многих путает Визуально разъем один, а назначение разное.

[pinh0le 10 938 23 Тракты]

Опять правду ищем)))

Самое верное замечание за все семь страниц это про пиво и пену. Фёдор зрит в корень!

[ДокторЗло 14 462]

Но все же HDMI - интерфейс, а не просто разъем. Согласны?

HDMI- это безусловно интерфейс. А вот тот HDMI-I2S вход, установленный на современных цапах- это просто разъем, который приспособили для приема сигналов I2S. Связи с HDMI который на DVD проигрывателе- нет, кроме собственно разъема.



Это, вероятно, многих путает Визуально разъем один, а назначение разное.



Да я это прекрасно знал с покупки первого ресивера в лохматом году. Но уважаемый ,поставил меня в тупичейший тупик своим высказыванием... Я переспросил... А так - да. Интерфейс. повелитель Долби и DTS)))

[kleymor.metal 4 776 4 Тракты]

Ладно, шутки в сторону. Сколько стоит попробовать этот I2S?

Допустим, я нашел конвертер Melodious MX-U8 (разъем 8P8C). С доставкой примерно 15 тысяч отечественной валюты. Этот вариант можно считать адекватным, или нужен более дорогой и "накачанный" девайс?

Какие цапы можно подключить? Я так понимаю, кроме Рокны/МСБ и некоторых китайских устройств, особо вариантов-то и нет?

Изменено 26 апреля, 2017 пользователем kleymor.metal

[ДокторЗло 14 462]

@pinh0le,

Трудно искать черную кошку в темной комнате, особенно если ее там нет)))

Трудно искать правду на форуме ДХ, если общей правды нет)))



Ладно, шутки в стороны. Сколько стоит попробовать этот I2S?

Допустим, я нашел конвертер Melodious MX-U8 (разъем 8P8C). С доставкой примерно 15 тысяч отечественной валюты. Этот вариант можно считать адекватным, или нужен более дорогой и "накачанный" девайс?

Какие цапы можно подключить? Я так понимаю, кроме Рокны/МСБ и некоторых китайских устройств, особо вариантов-то и нет?



Вот именно. Никто не торопится вводить повсеместно. Может знают чо?

[pinh0le 10 938 23 Тракты]

, In vino veritas

[ДокторЗло 14 462]

@pinh0le,

Ну и я о том же))) Охотничьи рассказы тут у нас пока.

Ни конкретных девайсов, ни готовых связок...

А я на это рассчитывал, ведь. КОНКРЕТИКА!!! Важнее теории, однако.

[Urez 2 505]

@kleymor.metal, W4S, PS Audio, Pink Faun, Holo, Wadia...

[ДокторЗло 14 462]

И еще вопрос - в чем крутость I2S в случае использования Гидры, например?

На нее же сигнал поставляет USB... Получается - нет прямой передачи сигнала.



@kleymor.metal, W4S, PS Audio, Pink Faun, Holo, Wadia...



Капля в океане. Выбора нет. Ставили бы все - в чем проблема?

[pinh0le 10 938 23 Тракты]

, у Гидры есть I2S. Я вобщем-то и хочу с компа попробовать сигнал подать по I2S на неё. Но не сейчас, уже времени нет, труба зовёт.

[Urez 2 505]

Тем что вычислительная мощность падает на плечи гидры(ее спартана), а из нее уже нативный сигнал в цап. Поэтому интереснее всего вариант платы в слот pci-e, на которой уже реализован выход сигнала по шине i2s.

[pinh0le 10 938 23 Тракты]

@Urez, так это выход, а не вход?

[firewheel 1 618 4 Тракты]

Преимущество I2S в том, что сигнал уже разбит на составляющие - данные отдельно, клоки отдельно и т.д.

В AES, SPDIF одна линия и в неё идет синхронизация и данные одновременно. Приемник ЦАП (ресивер) разделяя на данные и клок делает на 1 операцию обработки больше...
