ABC-Edel - конвертер и все что с ним

[angnkn 327]



Ранее Сергей ссылку давал

Ханш уровня тп , старые ТП 112 можно попытаться разобрать домотать первичку

Но оно вам надо.

А не проще поставить резистор в первичку?

Вон Энергетик в своих ЦАПах так делал.

[ff2005 76]

Если нужно проще можно и резистор.

Или талему /тпп и т.д поставить.

Но нам нужен результа по максмуму для себя.

Изменено 9 февраля, 2016 пользователем ff2005

[Адам 1 042]

Если по максимуму делать лучше 2 трансформатора и на каждый свой фильтр по входу

Так и сделаю, лучше на 6,3 или на 8 вольт? А какой фильтр лучше взять, думаю выбрать из того же каталога? Если поставить такой фильтр http://ru.mouser.com/ProductDetail/EPCOS-TDK/B84110AA10/?qs=sGAEpiMZZMsSfb%252b288R8FR00YkcaaHYJg7N%252bK5%252blQ7E%3d, как понимаю он сразу на 2 линии каждая по 1 А?

Изменено 9 февраля, 2016 пользователем Адам

[ff2005 76]

6.3 для 5 может не пройти по запасу

Там после трансформатора в бп симфазник стоит.





Для 3.3 -6.3 для 5-8

По фильтрам пвечером

Изменено 9 февраля, 2016 пользователем ff2005

[Брут 291]

По поводу трансформаторов, если нет на нужное напряжение, а есть на больше, поставьте в первичку 2 резистора, чтобы на них падало нужное напряжение. Как в оригинальной схеме усилителя Семигора. Для схем с неизменяющимся током потребления, а это как раз наш случай. Побочным приятным эффектом является сильное снижение помех из сети. Особенно если вместо 2х резисторов взять 2 по 2 и конденсатор и собрать Н образный фильтр. Я делал такой фильтр на ушном усилителе, звук очень сильно проясняется.

[Al-ich 292]

@Адам, ИМХО, взять 2 тора с хорошим запасом по току в ЧипДип и отмотать лишние обмотки с вторички. Там конечно не Тамура продается, но все лучше чем гасить напряжение резисторами .

[angnkn 327]

@Адам, ИМХО, взять 2 тора с хорошим запасом по току в ЧипДип и отмотать лишние обмотки с вторички. Там конечно не Тамура продается, но все лучше чем гасить напряжение резисторами .

Вы хоть понимаете, что пишете?

[Al-ich 292]

@Адам, ИМХО, взять 2 тора с хорошим запасом по току в ЧипДип и отмотать лишние обмотки с вторички. Там конечно не Тамура продается, но все лучше чем гасить напряжение резисторами .

Вы хоть понимаете, что пишете?



Ну перепутал в спешке слова ОБМОТКУ с ВИТКАМИ, бывает. По сути я прав. Если нет, то разъясните, это будет полезно и интересно всем.



Добрее надо быть. Разоблачитель .

Изменено 9 февраля, 2016 пользователем Al-ich

[safary147 319]

@Al-ich,

Читая ветку понимаю то, что не просто так Серый пришел к трансам Тамура.)

[angnkn 327]

@Al-ich,

Вот что мне совсем не надо, так это разоблачать.

Если по простому, резистор в первичке уменьшает ток, т.е. индукцию (максимальную), т.е. уровень помех, т.к. "обрезка" синуса генерит ВЧ. А напряжение стаб прекрасно погасит, надо только по теплу его рассчитать.

Ну, а если хочется советы давать, то сначала ТОЭ надо проштудировать.

[Al-ich 292]

@angnkn,В Вашем варианте действительно грязи на выходе будет меньше. Ну раз про ТОЭ пошел разговор, тогда возьмите на себя ответственность и расчитайте к его трансу резистор. Только что бы динамика не падала .

[angnkn 327]

@Al-ich,

Не, Вы уж лучше сами по "своему" варианту рассчитайте.

[Nibelung 2 096]

У Энергетика в самом его бюджетном цапе DACore, энергетика просто запредельная, простите за каламбур.

И при этом послезвучия вполне живые и здоровые, что немаловажно. Поэтому давайте не будем огульно

ванговать,

Изменено 10 февраля, 2016 пользователем Nibelung

[vitta77 809]

У Энергетика в самом его бюджетном цапе DACore, энергетика просто запредельная, простите за каламбур.

И при этом послезвучия вполне живые и здоровые,



И давно так стало? )))

[aerosol 5]

Кстати, Эдель временно нет в продаже, из Швейцарии пришло письмо, самое ранее поступление в продажу - апрель 16.

[Rainfall 62]

@aerosol, Отлично. ) Наконец старые партии закончились. Интересно послушать новые с 75 ом выходом.

[Urez 2 503]

,а с diyinhk стабик не пробовали?

[Скептик 27]

Добрый день.

Давно хочу спросить имеет ли смысл использование таких вещей как Audioquest Jitterbug, iPuriFier 2 c Эделькой?

Реализовано линейное питание платы, кабель usb: Crystal Clear Audio Master 2 1.5м.

[Thunderhook 70]

Добрый день.

Давно хочу спросить имеет ли смысл использование таких вещей как Audioquest Jitterbug, iPuriFier 2 c Эделькой?

Реализовано линейное питание платы, кабель usb: Crystal Clear Audio Master 2 1.5м.

Тогда уж лучше Sotm Tx-USBexp

[Menj 62]

Добрый день.

Давно хочу спросить имеет ли смысл использование таких вещей как Audioquest Jitterbug, iPuriFier 2 c Эделькой?

Реализовано линейное питание платы, кабель usb: Crystal Clear Audio Master 2 1.5м.

Тогда уж лучше Sotm Tx-USBexp

+100

Или USB REGEN

Более унивесальный вариант подходит и для ноутбуков и для всего где есть выход USB!!!

Качественная и нужная вещица.

Обзор на Stereophile

http://www.stereophile.com/content/uptone-audio-usb-regen#zS3fBCP7OCCoUIlR.97



Изменено 8 мая, 2016 пользователем Menj

[SAE 1 113]

Попробовал и я с малошумящим (4.17-μVRMS) стабом TPS7A4700 питание Эдельке организовать. Запитывал его от 4х2 26650 банок LiFePo4 по 2500 мАч. В общем, 10 Ач при 6.6В. На стаб подавал через электролит 1000*100В, отобранный путем многих прослушиваний.

Не понравилось совсем. Не звук, а голимая синтетика: безжизненный, зажатый, с металлическим призвуками. Мои уши не могут воспринимать такое безобразие, хотя кому-то понравится такая "техничность" - слышно все, как под микроскопом, воздуха много.

Вернул батарею. Доволен.



зы. Прошу прощение за качество изображения.

Не понимаю смысла проделанного эксперимента. Данная серия стабилизаторов отличается большим коэффициентом подавления помех по питанию (PSRR) в широкой полосе частот, что определяет область её применения - стабилизация напряжения с постфильтрацией помех импульсных преобразователей для питания аналоговых устройств, критичных к уровню шумов по питанию, т. е. ЦАП и АЦП высокого разрешения, чувствительных АНАЛОГОВЫХ прецизионных схем. Т. е. получение очень качественного стабилизированного напряжения с высоким КПД, когда первый каскад стабилизации - импульсный преобразователь с высоким КПД и ВЧ-помехами по выходу, а второй - данная микросхема c низким падением напряжения (для поддержания высокого КПД) и качественным выходом без помех. Питать через неё полностью цифровую ЭДЕЛЬ, да ещё от аккумуляторов, шунтированных нехилым конденсатором - "не в коня корм". Даже если просто посмотреть даташит, можно заметить, что для получения заявленных характеристик, нужно соблюсти правильную топологию, т. е. обратную связь для поддержания напряжения стабилизации и получения заявленного уровня шумов по напряжению в широкой полосе частот нужно заводить непосредственно от точки подключения нагрузки, которая в случае с ЭДЕЛЬ неопределена как таковая, поскольку является распределённой по плате. В данном контексте использование этого стабилизатора здесь абсолютно бессмысленно и по качественным показателям в итоге нисколько не лучше применения обычных стабилизаторов широко распространённых серий.

[sergey2014 6]

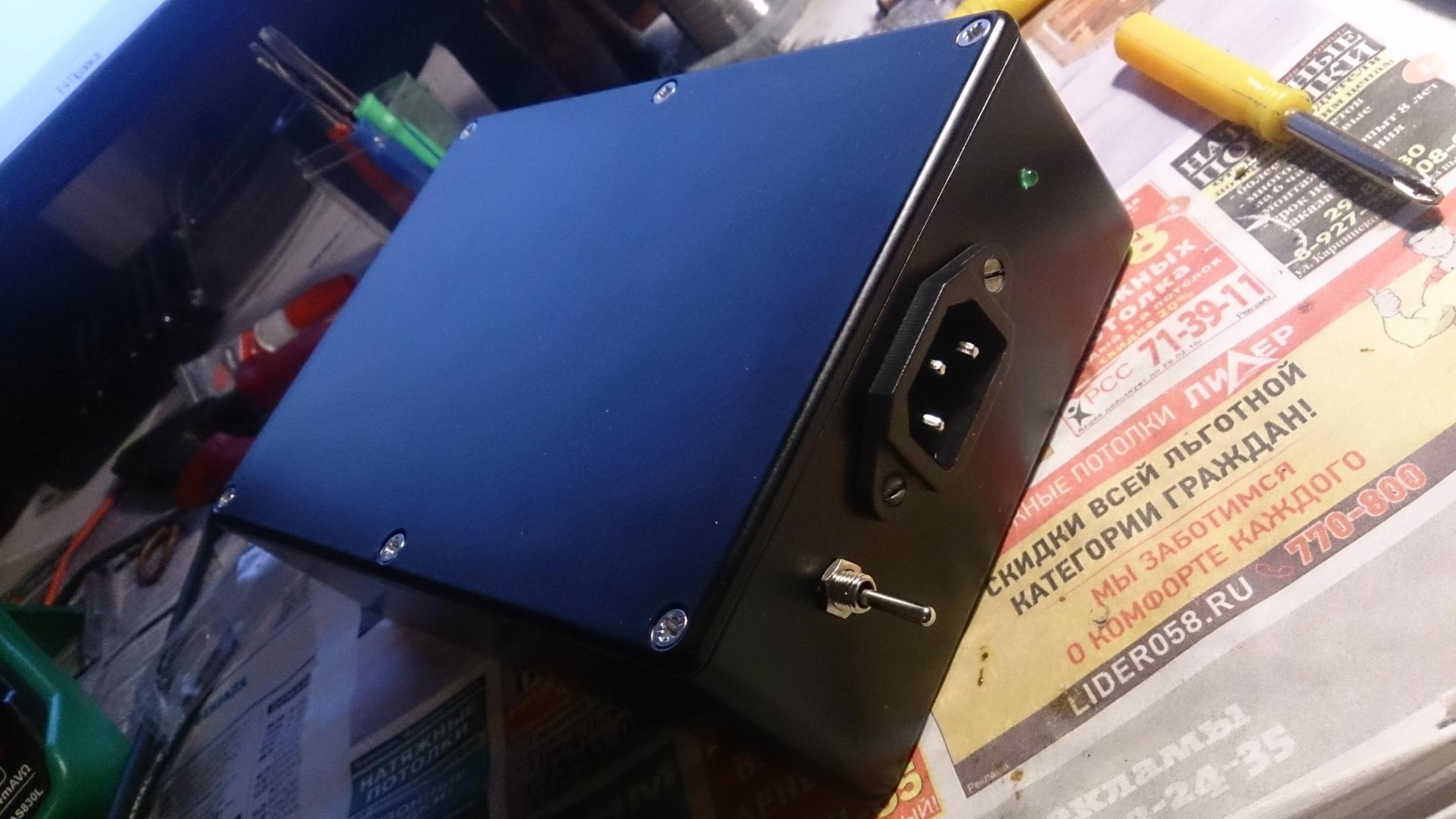

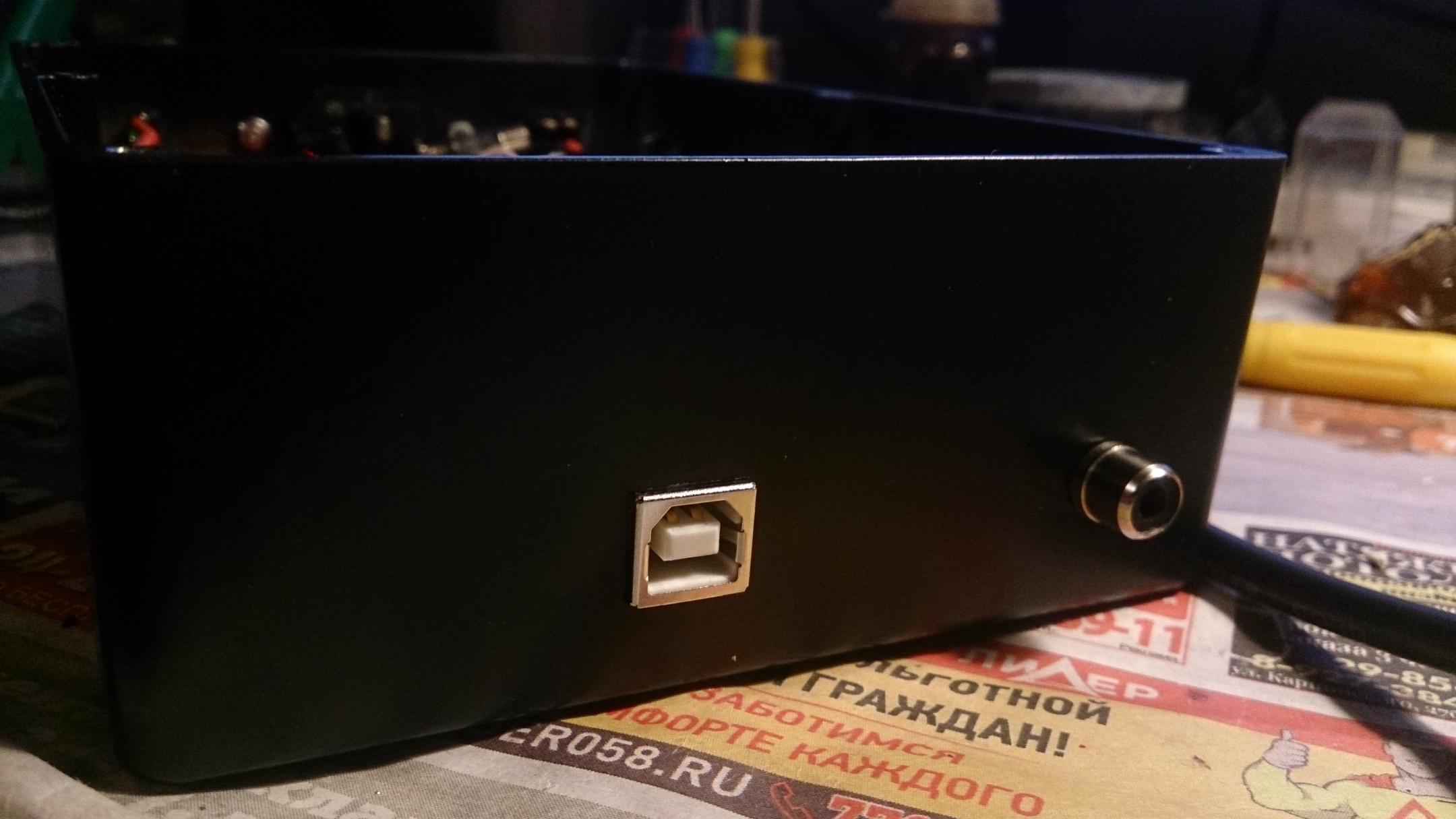

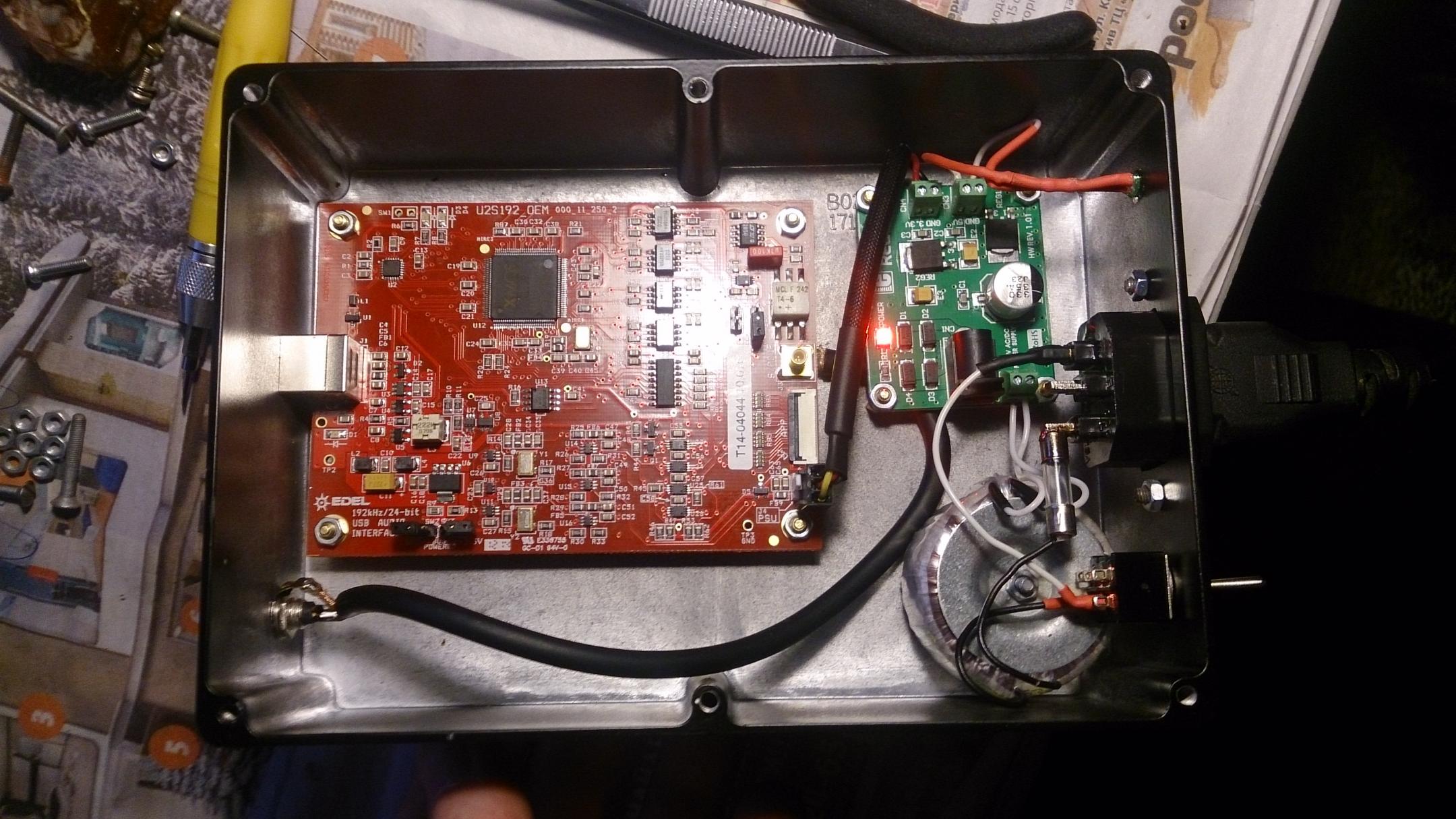

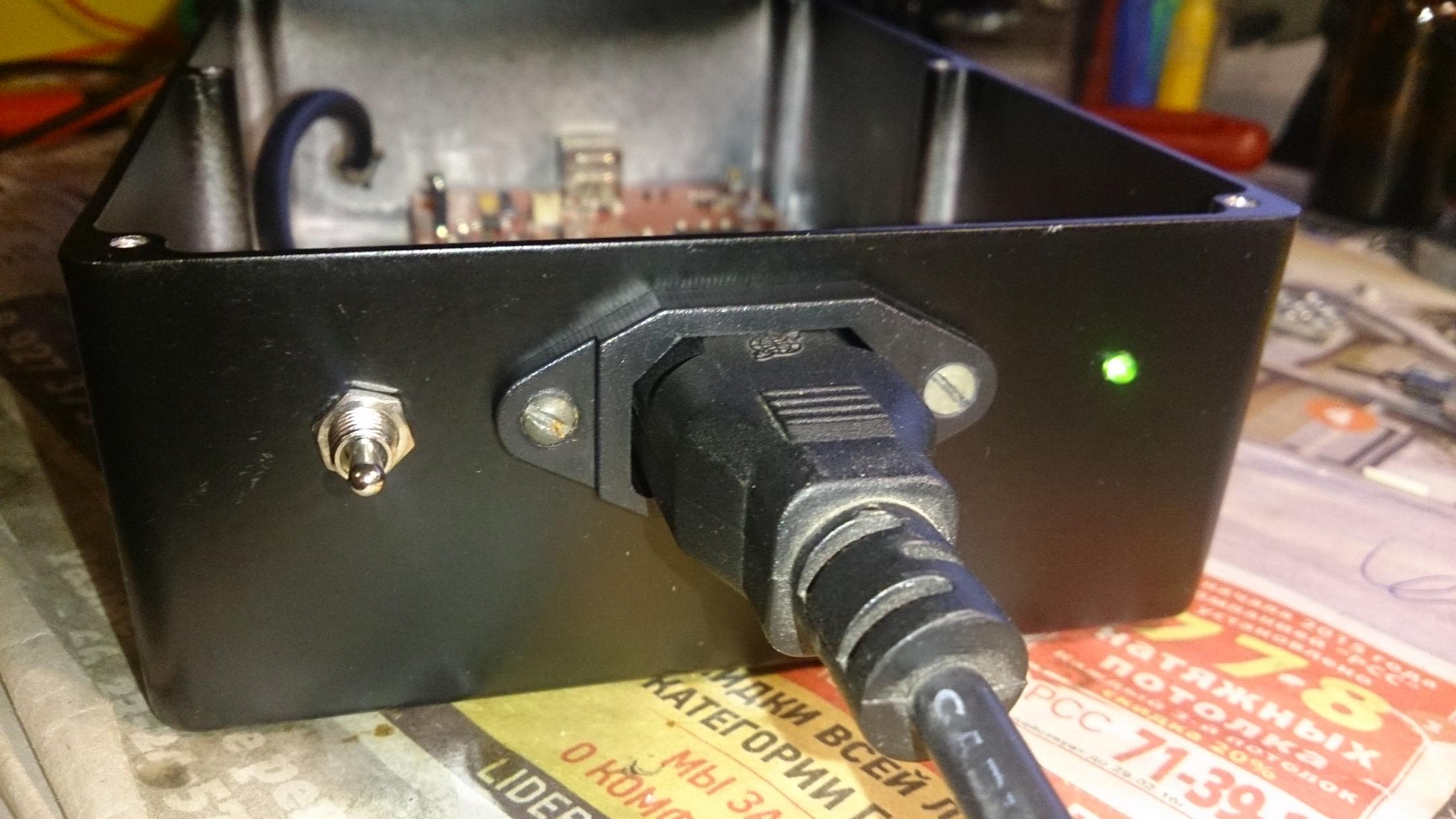

первый опыт. Все просто и не по фен-шую. Но все работает. Цифра-есть цифра.

Что скажут профессионалы????



вот фото

[rdf_rdf 12]

не профессионал, но отпишусь - предохранитель опасно расположен, случись пайке надломиться - весь корпус окажется под напряжением

[Адам 1 042]

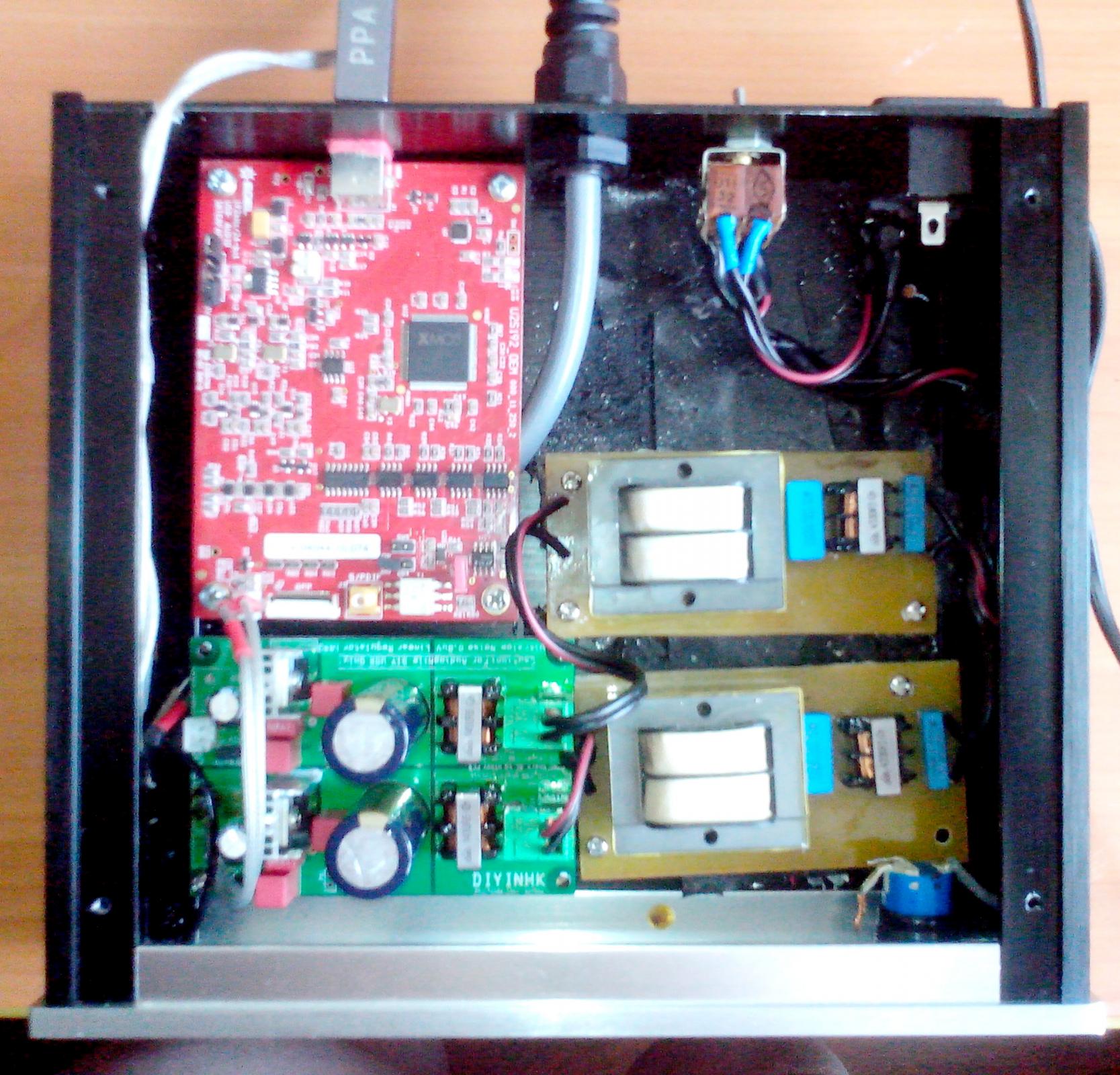

Собрал Edel с двойным питанием. Звук отличный, никакой резкости, возросла детальность, есть воздух. Результат очень порадовал, но помучиться пришлось прилично. Спасибо всем за советы и рекомендации!

Изменено 19 апреля, 2016 пользователем Адам

[safary147 319]

@sergey2014,

Я б диод убрал, который на +5,0 В висит, поставил на его место бесцветный и обкусил у него лапки,

развернул платку стаба на 180град.

@Адам,

Прекрасно!

Изменено 19 апреля, 2016 пользователем safary147
