отказался от использования кнопки т.к. лишние провода давали жесткость звука, пробовал разные способы размещения трансформаторов в корпусе, долго мучился с подбором проводов к плате и кабелю, они оказывают наибольшее влияние, пробовал медь, затем посеребрянный кабель все это приводило к разным результатам в итоге использовал для этих целей межблочный кабель от MS Audio lab с ним добился нужного звука. Повозится пришлось с USB кабелем PPA он оказался в основном серебряным по 2 жилы на сигнальные контакты и плетение этих 4 жил, 2 жилы медные отдельно на питание, все отдельно экранировано, а потом еще общий экран похоже из посеребрянной меди. Оказывается нужно было оставить массу на кабеле, я это не сделал и провозился 3 дня не мог понять почему не работает все, хотя сначала все работало если пошевелить, видимо где то изначально замыкало при предварительной сборке. Теперь все работает как часы.

Изменено 19 апреля, 2016 пользователем Адам

[seryj 1 000 6 Тракты]

Адам



Поздравляю с завершением проекта.

Сравнивали звук с питанием на входе от стаба и по юсб кабелю?

Опишите поподробнее, как подвели питание на вход, разобрали коннектор юсб кабеля?

У меня сейчас второй стаб без дела пока, так и не решил, на плату питание подводить или на вход кабеля. Пробовал через переходник, но есть подозрение, что переходник портит звук.

Изменено 19 апреля, 2016 пользователем seryj

[Адам 1 042]

Адам



Поздравляю с завершением проекта.

Сравнивали звук с питанием на входе от стаба и по юсб кабелю?

Спасибо! Вначале довел до ума линию 3,3 В на ней все опробовал, потом приступил к разработке 5 В и разница есть, тот случай когда игра однозначно стоит свеч, прежде всего добавляется детальность и усиливается телестность или упругость звука

[ff2005 76]

на выходе стабилизаторов панасоник fr ?

на фото не видно.

Изменено 19 апреля, 2016 пользователем ff2005

[safary147 319]

@Адам,

Ну и хорошо,)

сейчас все ясно и понятно.)

Позже займусь доводкой питания,

пока ушел в изодинамику.

[Адам 1 042]

@ff2005, стабилизатор все что было в комплекте, пока с конденсаторами не заморачивался, хотя думаю этим вопросом необходимо заняться



[ff2005 76]

не профессионал, но отпишусь - предохранитель опасно расположен, случись пайке надломиться - весь корпус окажется под напряжением



яя,

+ корпус юсб разьема и выходного разьема spidif имеют контакт через корпус устройства.(если не ошибаюсь по фото)

т.е пк гальванически связан с цапом.

Изменено 20 апреля, 2016 пользователем ff2005

[Адам 1 042]

,

при использовании после стаба посеребрянки я получил такой же сухостой, сейчас медь из межблочника и все встало на свои места

[safary147 319]

...как от Ахтунга серебряного на межблоке?

Смотрел разницу между Ахтунгом и медным Черновым на межблоке.

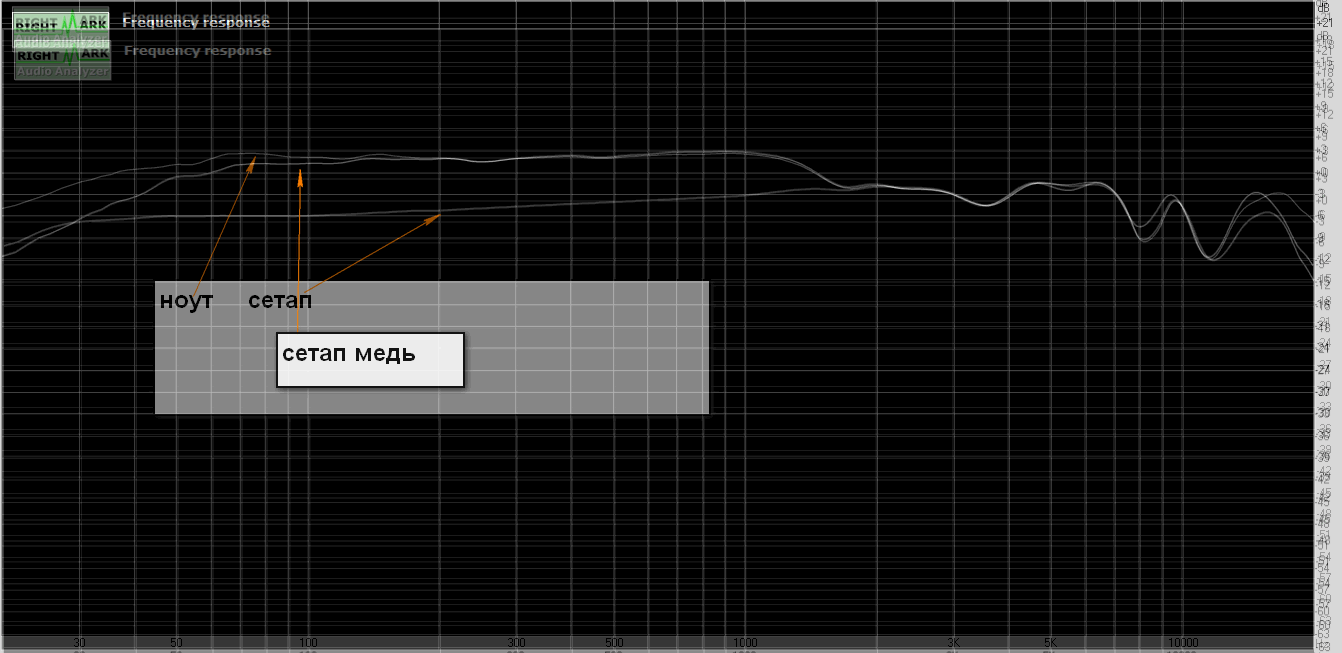

Вот такая штука получилась.)

Изменено 21 апреля, 2016 пользователем safary147

[Victor K 54]

Провод имел ввиду до стаба. Перед стабом серьезный кондер. Не, вряд ли пропустит.



Можете не сомневаться. Всё пропустит кондёр... Как пример. В УМ куча кондёров после выпрямителя, а сетевой шнур слышно. Да так слышно, что сетевик является определяющим для звука. Всегда на кучу проводов и девайсов надо смотреть, как на единую электро магнитную систему и на неё влияет ВСЁ! Даже если муха нагадила на диэлектрик Вашей проволоки...

[safary147 319]

,

Наеборот,

серебро режет ниже 1,8Кгц. Нижний граф серебро.

Медь передает как есть, немного НЧ теряется на связке конвертор-ЦАП.

[Адам 1 042]

, до стаба не пробовал менять провода, стоит стандартная копеечная медь, пока результатом доволен так что ничего изменять не хочу

Изменено 21 апреля, 2016 пользователем Адам

[Адам 1 042]

Я сейчас к источнику никаких претензий не имею и так получается очень мягкий прозрачный и детальный звук без цыков и идеальный по балансу частот, лежит нордост межблочник и даже никакого желания его подключать тестировать и так все отлично

Изменено 22 апреля, 2016 пользователем Адам

[Скептик 27]

@safary147,

отказался от использования кнопки т.к. лишние провода давали жесткость звука, пробовал разные способы размещения трансформаторов в корпусе, долго мучился с подбором проводов к плате и кабелю, они оказывают наибольшее влияние, пробовал медь, затем посеребрянный кабель все это приводило к разным результатам в итоге использовал для этих целей межблочный кабель от MS Audio lab с ним добился нужного звука. Повозится пришлось с USB кабелем PPA он оказался в основном серебряным по 2 жилы на сигнальные контакты и плетение этих 4 жил, 2 жилы медные отдельно на питание, все отдельно экранировано, а потом еще общий экран похоже из посеребрянной меди. Оказывается нужно было оставить массу на кабеле, я это не сделал и провозился 3 дня не мог понять почему не работает все, хотя сначала все работало если пошевелить, видимо где то изначально замыкало при предварительной сборке. Теперь все работает как часы.

Правильно понимаю что отказались от кнопки включения/выключения?

Ко всем владельцам: Поделитесь опытом использования в плане выключаете или постоянно включена плата?

PS. После начала использования линейного питания вообще не выключаю. Выключателей никаких не ставил. Разве что отключал когда силовик менял. Может это вредно для элементов БП по части износа..?)

Изменено 28 апреля, 2016 пользователем Скептик

[vitta77 809]

Не выключаю в принципе, уже давно. Но не из за звука, а просто вломы каждый раз щелкать двумя БП (на 3.3 и 5 В). Разве только когда уезжаю на долго.

Проблем нет.

[Адам 1 042]

@Скептик, от кнопки отказался т.к. провода нужно тащить через весь корпус, вместо кнопки стал использовать тумблер рядом с разъемом питания. Отключаю на ночь, днем если использую, то держу включенным в этом случае корпус немного теплый

[sliderf 25]

Господа, хочу похвалиться своим новым БП для Эдельки, который будет имплантирован в корпус от Дюны (для плат расширения). Вот https://yadi.sk/d/fE2AX2CcrX2eM ссылка на фотки. Чего там необычного: применена триггерная схема включения БП, т.е. берем +5В с молекса рендера и при включении самого рендера (проигрывателя файлов на базе Тини МПД) включается БП Эдельки (можно и не подключать, поставив перемычку). Потом, предусмотренна регулировка яркости выносного светодиода на переднюю панель, а можно и без него...))) Авторство не моё, по тех вопросам ответить не смогу, могу только описать прибавку в качестве звука, красиво или не красиво... Я ж гумунитарий!)))



(пока БП до меня не доехал, весь в нетерпении)



А тут, схема подключения https://yadi.sk/i/6s2KgchJratYb .



Маленькая поправочка, оказывается, автор этого БП запроектировал следующую схему включения БП, цитирую из переписки:



Как только ты включаешь комп, то на его USB выходе появляется +5V. Это напряжение по кабелю все равно ведь передается в корпус с Эделькой. Эдельку ты НЕ питаешь от этого напряжения, но это напряжение можно и нужно использовать для включения твоего нового БП! Удобно и изящно! И никаких доп. разъемов не нужно! Я проектировал БП именно под такой вариант.

Эти 5V гальванически отвязаны от всего блока питания с помощью реле Omron.

Тебе просто нужно будет подпаять два проводка от клеммника Remote к контактам GND и +5V USB разъема Эдельки. И всё!



Гениально!

Изменено 11 мая, 2016 пользователем sliderf

[Victor K 54]

Тебе просто нужно будет подпаять два проводка от клеммника Remote к контактам GND и +5V USB разъема Эдельки. И всё!



Гениально!

Это стандартное решение. Как пример оно применено в УСБ конвертере "Гастард У12"

[sliderf 25]

Тебе просто нужно будет подпаять два проводка от клеммника Remote к контактам GND и +5V USB разъема Эдельки. И всё!



Гениально!

Это стандартное решение. Как пример оно применено в УСБ конвертере "Гастард У12"



Хм, не знал, спасибо. Дело в том, что в своем ТЗ я просил сделать выход для триггера, а вопрос решился еще прощще...

[сергей е 16]

Эти 5V гальванически отвязаны от всего блока питания с помощью реле Omron.

Тебе просто нужно будет подпаять два проводка от клеммника Remote к контактам GND и +5V USB разъема Эдельки. И всё!

Да это обычное и распространённое решение, если используются совместно устройство (комп, тв и тд) с другим устройством которое хочется вкл. синхронно без дополнительных манипуляций. Но катушка реле запитывается от мамы, насколько реле может влиять на маму я не знаю не экспериментировал, но владелец моей едел с бп, в котором я сделал 2 способа подачи тока на бп ( через реле и напрямую через тумблер с 4 контактными группами), предпочёл 2 способ. Не знаю почему по его мнению так звучит лучше, может от конструкции мамы зависит, может показалось и уже изменил мнение, а может поменяв маму на другую ситуацию изменилась. В общем можете попробовать, а вдруг действительно запитка реле от мамы влияет на звук, нужно только установить качественный выключатель 6 контактный, который при переключении не выкл. подачу тока, а перебрасывает 220 с прямой подачи на реле и правильно распаять.

Ну а если сильно хочется авто функцию при любом раскладе и что бы не терзали сомнения, то можно попробовать поставить фильтр для вентиля или диска от ELFIDELITY PC (ссылку сайт не даёт выложить) на питание катушки реле , комплектуха не плохая и не разорительно 1-1.5тр. по сравнению с приблудами от сотм.

Изменено 11 июня, 2016 пользователем сергей е

[angnkn 327]

По причине отпуска, приехал домой в первопрестольную, и купил случайно занедорого платку NMR.

Оформил "из того что было" второй сетевой плеер для крымского сетапа.

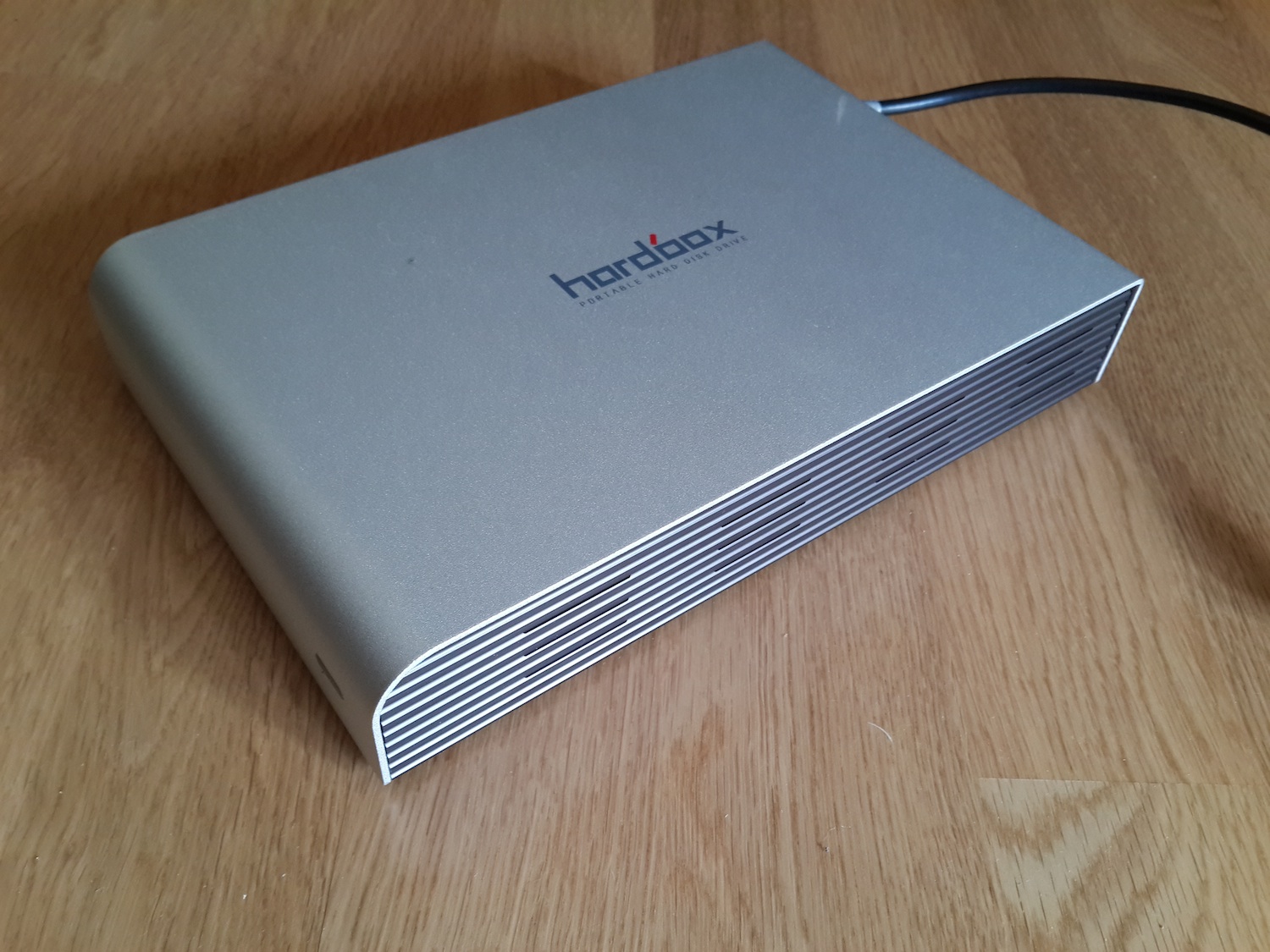

Т.к. решил не заморачиваться, то в качестве основы взял БУ корпус Sarotech от внешнего ЖД.

БП решил использовать встроенный ИМПУЛЬСНЫЙ!!!, только добавил LC-фильтрик и стаб LM1085 на 3,3В

Выходной коаксиальный кабель (75 Ом) припаян сразу на плату и разъем BNC, т.к. такой на входе в ЦАП.

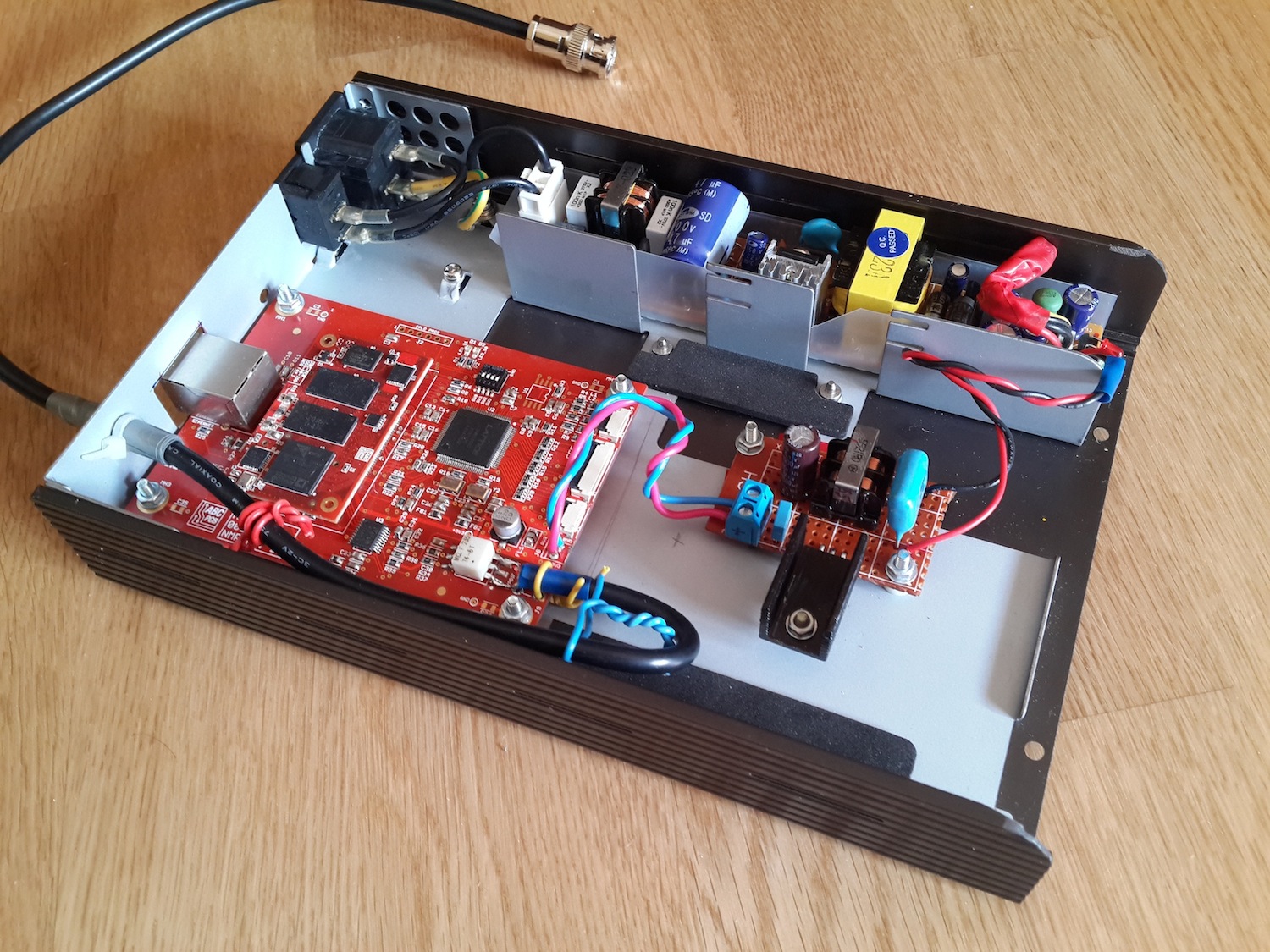

На фото видно, что получилось. На выходе встроенного БП (5В) конечно ужас какое питание, "борода" из гармоник, но после стаба все "прилично".

Теперь про результат. Вернее про сравнение с первым плеером, сделанном по "заветам" )))) на "нормальном" трансе.

Не услышал я разницы! Не отличу в слепом тесте.

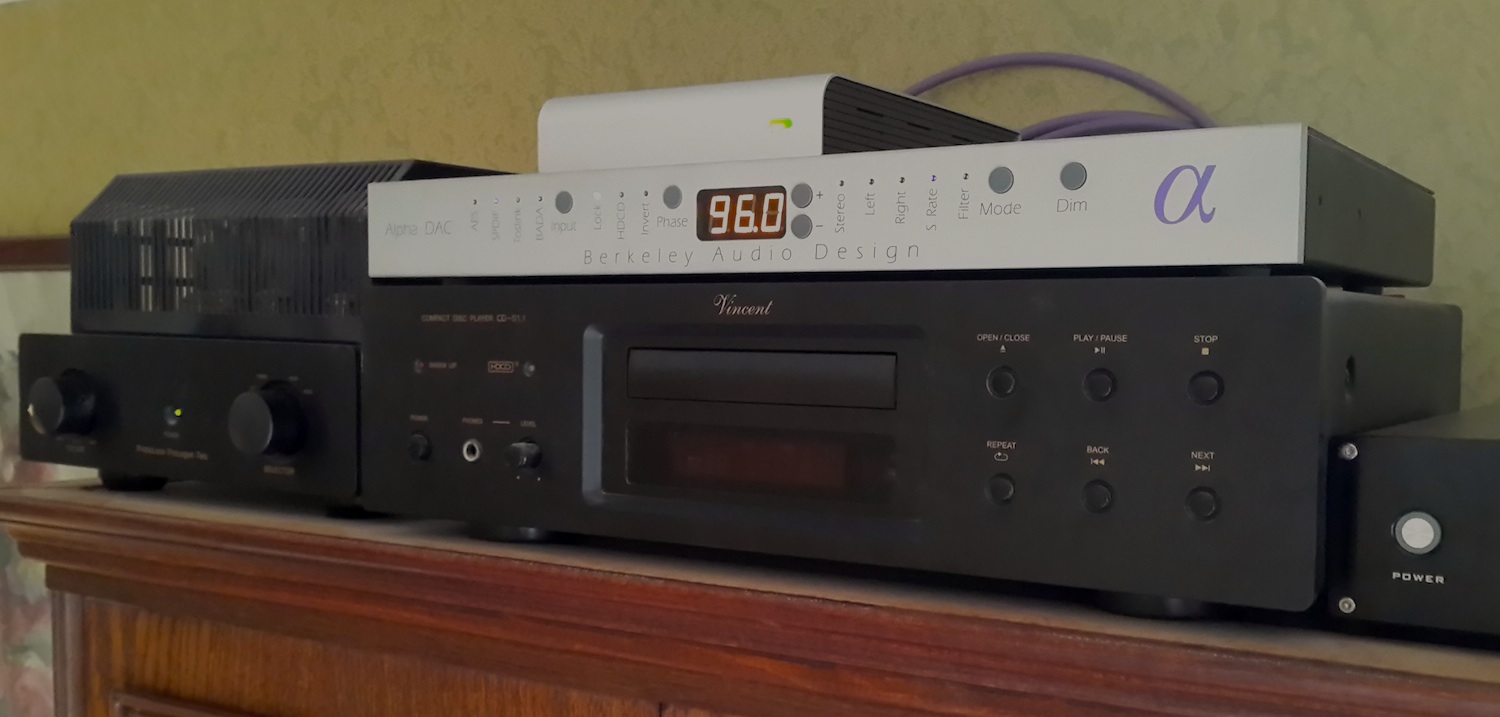

Сетап на фото. АС - Monitor Audio PL100

[vitta77 809]

Беда импульсников что они еще и умудряются гадить наружу, по воздуху и по сети, и хорошо если другие аппараты мало чувствительны на это.

Никогда на лампе сотовый не ловили?))) он еще не звенит, а помеха пошла...

[savara 366]

Никогда на лампе сотовый не ловили?))) он еще не звенит, а помеха пошла

Вы сейчас сравниваете помеху импульсного блока питания, не зная его схемотехники, а следовательно, уровня помех, и электромагнитную помеху цифрового радиопередатчика, который измеряется в ваттах. Это примерно как сказать "трубы ржавеют и от них есть небольшая примесь железа в воде. Никогда не отравлялись цианистым калием? Ты еще не доел, а уже почти умер"

[angnkn 327]

Беда импульсников что они еще и умудряются гадить наружу, по воздуху и по сети, и хорошо если другие аппараты мало чувствительны на это.

Никогда на лампе сотовый не ловили?))) он еще не звенит, а помеха пошла...

Тут не все так однозначно. У меня однотактный ламповик Ямомото жутко фонил от ЦАПа Беркли, так что пришлось сильно разносить аппараты, а вот двухтактный усь Прималуна стоит "бок о бок" и абсолютно без каких-либо наводок.

Если рассматривать этот конкретный БП, то на фото видно, что на входе стоит фильтр против ЭМП, который как раз и отсекает помехи от БП в сеть. К тому же, NMR это цифровое устройство работающее в диапазоне мегагерц, а импульсник в килогерцах.

Я вот думаю, что разницы от БП нет, потому что разработчик делал ОЕМ-платку, а не готовое конечное устройство и рассчитывал на не самые "благоприятные" условия по питанию. Возможно он чем-то пожертвовал, но очень хороший результат получается в широком диапазоне "качества" питания.

Кстати, одна из областей применения стаба LM1085 - Post Regulation for Switching Supplies, т.е. регулятор после импульсного БП.

[ff2005 76]

По причине отпуска, приехал домой в первопрестольную, и купил случайно занедорого платку NMR.

Оформил "из того что было" второй сетевой плеер для крымского сетапа.

Т.к. решил не заморачиваться, то в качестве основы взял БУ корпус Sarotech от внешнего ЖД.

БП решил использовать встроенный ИМПУЛЬСНЫЙ!!!, только добавил LC-фильтрик и стаб LM1085 на 3,3В

Выходной коаксиальный кабель (75 Ом) припаян сразу на плату и разъем BNC, т.к. такой на входе в ЦАП.

На фото видно, что получилось. На выходе встроенного БП (5В) конечно ужас какое питание, "борода" из гармоник, но после стаба все "прилично".

Теперь про результат. Вернее про сравнение с первым плеером, сделанном по "заветам" )))) на "нормальном" трансе.

Не услышал я разницы! Не отличу в слепом тесте.

Сетап на фото. АС - Monitor Audio PL100

а по "заветам" это на чем ?
