Выкладываю архив драйверов для Edel: http://dropmefiles.com/7pjVb



Будет доступен в течении 14 дней. После долгого отслушивания поменял версию 3037_3.20.0 на 3.24 от Pureaudio - интересней звучит. Бинарники для всей версий драйверов от XMOS 3.20 одинаковые, но настройки разные.

NMR без лишних маневров выдает хороший звук.

Лично меня устраивает.

Повторю, что с конвертором Эдель, в свое время уже наигрался.

Можно у кого-то в Питере взять послушать NMR? Хотел бы подружить его с MSB DAC III на перспективу по I2S.

Изменено 3 октября, 20169 г пользователем sampaul

Это получается при смене драйверов и звук меняется?

На местной барахолке продаются платки стабилизаторов, которые можно с успехом применить для питания конвертора и рендерера.

Надо только добавить соответствующий транс.

Так купить и попробовать, делов то на 3 чика, это не Acoustic Revive RLI, чтоб вот это купить - надо сильно в него верить )))

BAMF





ты же аналогичное тестируешь с 2 сторон каждый день

1 в пк/сетевом плеере , 2 в роутере

Изменено 6 декабря, 20169 г пользователем ff2005

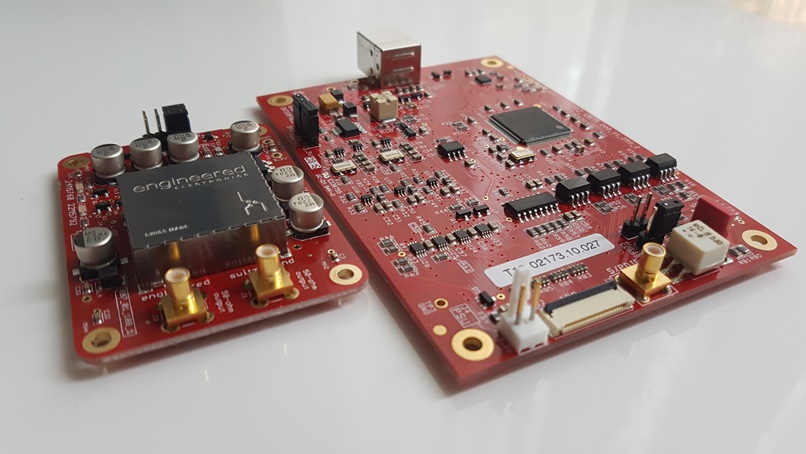

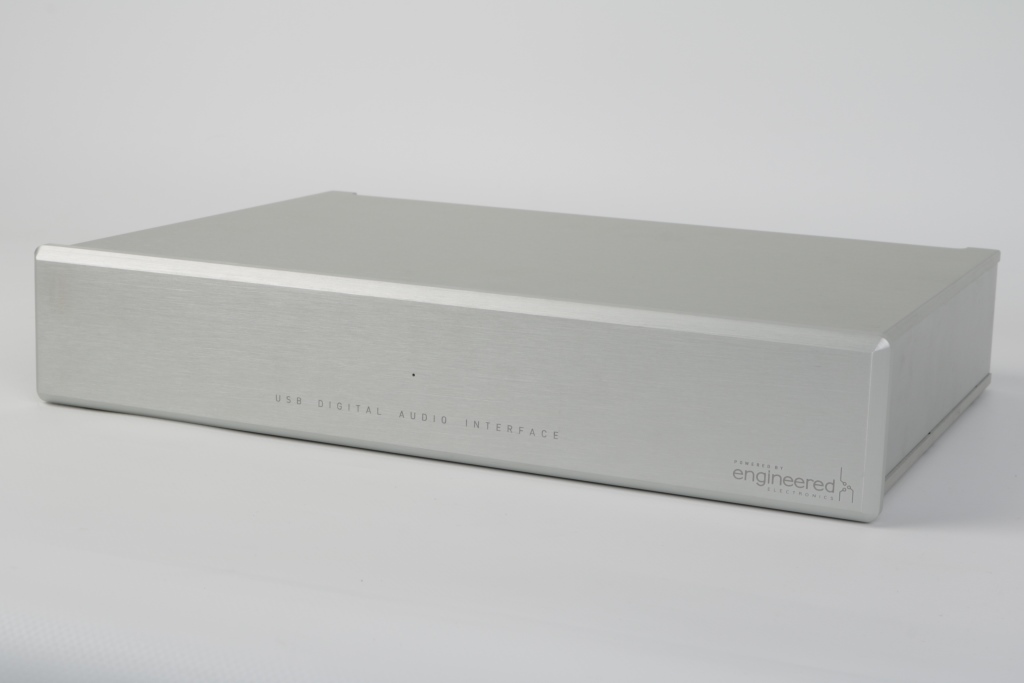

Закончили очень интересный проект на основе эдельки(engineered USB stereo playback interface) и родного клока (engineered DMCK).

Описание фото и детали выложены тут

Клока только не стало на сайте, да и привинтить его даже пока он был задача не тривиальная была, это даже не Diy комплекты с подпаять БП да вставить в корпус, а целая разработка нужна.



Странно, вроде и спрос был на такое, неужели не прибыльно этим им заниматься

@vitta77,

на самом деле клока еще не было на сайте, должен быть немного позже. У нас пред или полу серийный образец. У Александра катастрофически нехватает времени закончить все.



Да, просто так подпаять не получится.

Необходима, как минимум, плата управления клоком, задержками и переключениями, плюс передача на эдель.

Поэтому, в контакте с Александром Лаванши, мы с нуля сделали две платы, одна это предфильтрация питания, и вторая собственно плата питания (эдели, клоков и различных сервисных частей) и управления. Так как бюджет был не сильно ограничен, перепробывали и отслушали много чего в разных комбинациях. Полученый результат очень радует.

Был клок в старом варианте сайта, у меня даже даташит скачан где то. Но не суть.

Просто мое мнение - еще чуть и китайцы со своими "типа singxer" и т.п. ГОТОВЫМИ изделиями съедят все эти DIY разработки, если они не воплотятся в законченные изделия.

Потенциальный покупатель "с деньгами" будет брать типа беркли, другие что-то класса soho - китай.

А платежеспособных интузиастов, да еще с необходимой базой знаний и кучей времени на вытаскивания потенциала платы...все меньше и меньше.

Сугубо личное мнение, при все уважении к Александру.

Изменено 23 марта, 20179 г пользователем vitta77

Был клок в старом варианте сайта, у меня даже даташит скачан где то. Но не суть.

Просто мое мнение - еще чуть и китайцы со своими "типа singxer" и т.п. ГОТОВЫМИ изделиями съедят все эти DIY разработки, если они не воплотятся в законченные изделия.

Потенциальный покупатель "с деньгами" будет брать типа беркли, другие что-то класса soho - китай.

А платежеспособных интузиастов, да еще с необходимой базой знаний и кучей времени на вытаскивания потенциала платы...все меньше и меньше.

Сугубо личное мнение, при все уважении к Александру.



Отчасти согласен с Вами, китайцы сильно подтянулись в последнее время, и вывалили на рынок большое количество конкурентных устройств.

Но имхо это не повлияло на топовые устройства, Беркли и СОТМ(полный) так и остались на верху, как бы там не писали про singxer.



У edel есть свои плюсы и магия, и в данном случае цель была выжать максимум из нее, не испортив основу.

Синергия в клоком поразительная получилась, с явно выраженными улучшениями.



Немного позже более детально посмотрим на работу клока DMCK с NMR.

В нормальном варианте, плата рассчитана на установку внутри цапа с передачей данных по I2S, клоками, фильтрами и апсемплерами, где она действительно на своем месте



Может и так, только вот я решил освежить в памяти список ЦАПов в которых эта плата применяется в "нормальном варианте" и в промышленных масштабах... и чейт на №1 - застрял.

Помню точно что Андронников применил однажды в своем цапе эту плату, со всеми I2S и согласующими доп.платами, еще с рендером он же делал. Очень давно на форуме был отчет, чуть ли с Болгарии владелец фото выкладывал.

фот наткнулся на одном форуме его отзыв



Я долгое время использовал USB-Audio интерфейсы Edel на основе контроллеров XMOS, хорошо знаком и регулярно лично общался на ьюнхенских выставках с их главным разработчиком Александре Лаванчи, более того, разработал и свою версию (правда доводить таковую было лень и я этот проект забросил, а приобретенные контроллеры и демоплаты впоследствии продал), но, по факту не нашел у них никаких принципиальных преимуществ (как, кстати, и недостатков) по сравнению с другими реализациями USBA интерфейсов. С точки зрения удобства работы, функциональности и стабильности, лично мне на нынешнее время больше нравится реализация интерфейса Amanero нашего коллеги Алексея Самсонова.



« Последнее редактирование: 05 Сентября 2016, 13:05:09 от Lynx »





Конвертеры разных формаций делали, на батарейном питании.

Но чтоб так - купил ЦАП открыл, а там оппа - АВС платка стоит на USB - не знаю

Изменено 30 марта, 20179 г пользователем vitta77

@vitta77,

на самом деле клока еще не было на сайте, должен быть немного позже. У нас пред или полу серийный образец. У Александра катастрофически нехватает времени закончить все.



Да, просто так подпаять не получится.

Необходима, как минимум, плата управления клоком, задержками и переключениями, плюс передача на эдель.

Поэтому, в контакте с Александром Лаванши, мы с нуля сделали две платы, одна это предфильтрация питания, и вторая собственно плата питания (эдели, клоков и различных сервисных частей) и управления. Так как бюджет был не сильно ограничен, перепробывали и отслушали много чего в разных комбинациях. Полученый результат очень радует.

не совсем понятна фраза-"просто так подпаять не получится"

если относительно спидиф и edel usb

все подключается через разьем 24-pin

кросплатка на ней 2 клока +транзистор 7002 для переключения + бп для питания( как временный вариант можно и запитать от бп edel)

Изменено 1 апреля, 20179 г пользователем ff2005

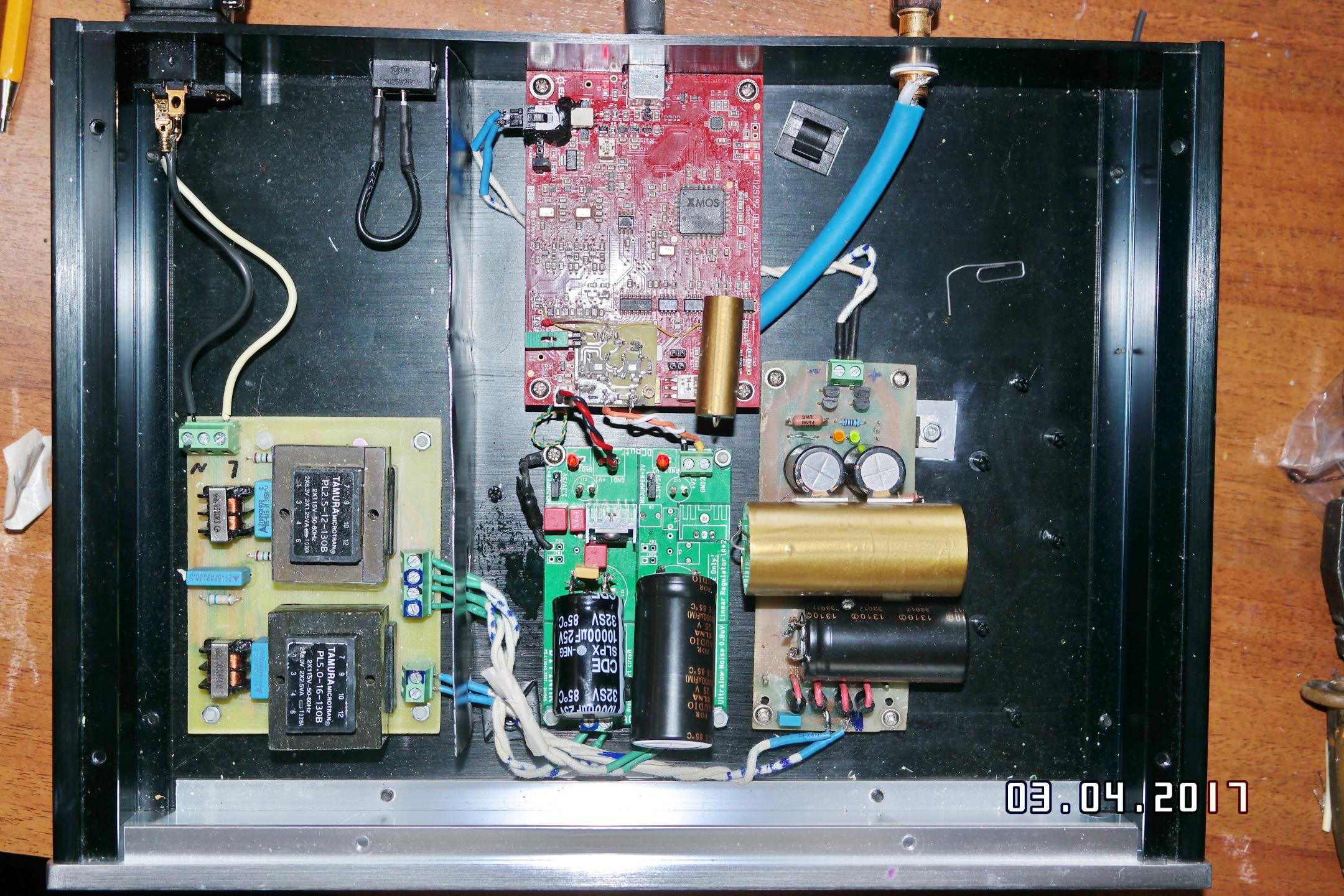

Выкладываю фото моего варианта питания эдель. Автор идеи, реализации и консультант ff2005.

1. Внешний клок запитан отделным БП,

2. Выходная часть эдель запитана отдельным БП( по типу Салас) 5в, питание по юсб отключено.

3. Вся разводка винтажная медная многожила.

Выкладываю фото моего варианта питания эдель. Автор идеи, реализации и консультант ff2005.

1. Внешний клок запитан отделным БП,

2. Выходная часть эдель запитана отдельным БП( по типу Салас) 5в, питание по юсб отключено.

3. Вся разводка винтажная медная многожила.

по 2 , скорее входная часть.

p.s. уже лучше ,

Изменено 5 апреля, 20179 г пользователем ff2005

Интересно, кто то пробовал другие драйверы под Windows для ABC EDEL? В теме есть информация о разных драйверах где их взять? Вообще каков принцип выбора драйверов для XMOS.

Драйвера есть на сайте. Но под виндой звук го***. Лучше использовать TinyMPD или другие линуксоидные сборки.

Драйвера есть на сайте. Но под виндой звук го***. Лучше использовать TinyMPD или другие линуксоидные сборки.

не соглашусь, прямо сейчас с целью проверку Вашего утверждения установил bl-Hydrogen-i386 + JRiver и сравнил с Windows Server 2016 AO + JRiver на Windows звук лучше.

Драйвера есть на сайте. Но под виндой звук го***. Лучше использовать TinyMPD или другие линуксоидные сборки.

Очень субъективно)) Винда может работать сильно по-разному. А уж сколько народу избавляется периодически от Tiny..

Изменено 5 июля, 20179 г пользователем whiteeagle

Tiny вообще сейчас не рассматриваю - бездушный сухарь, но конечно кому то может нравится такой звук, да на самом форуме Tiny все потухло, многие отказались в сторону других линукс сборок.

После экспериментов с Виндой, ноут -> подготовленный нетбук, пришел к Кубику. РунеАудио на базе линукса, управление со смарта, планшета, ноута. Воспроизведение с флешки. Никаких драйверов.)

От конвертера вообще или от Эдели в частности?

Вообще. Собрал отдельный комп с линейным питанием и платой вывода юсб и от него подаю напрямую в цап.

Ну если у ЦАПа хорошо реализован usb вход, то так да, более короткий тракт получается. Чаще всего у ЦАПов SPDIF вход сделан более качественно, чем usb, использование Edel оправданно.

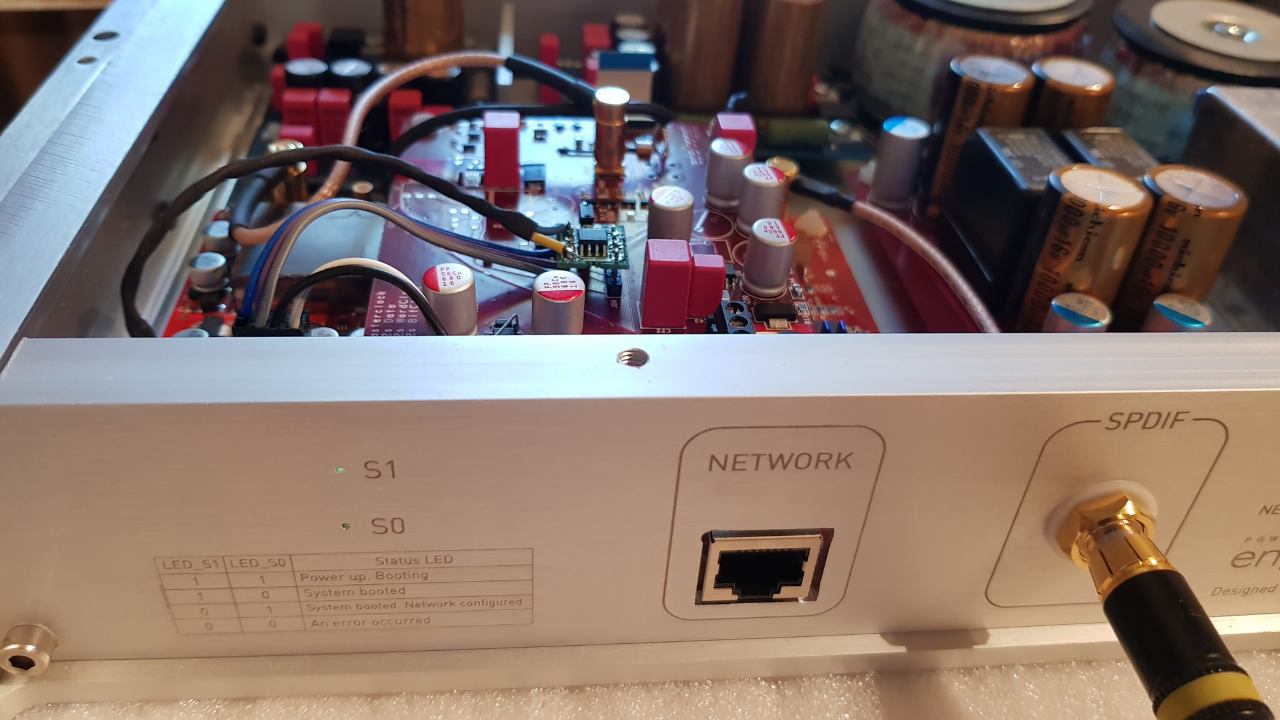

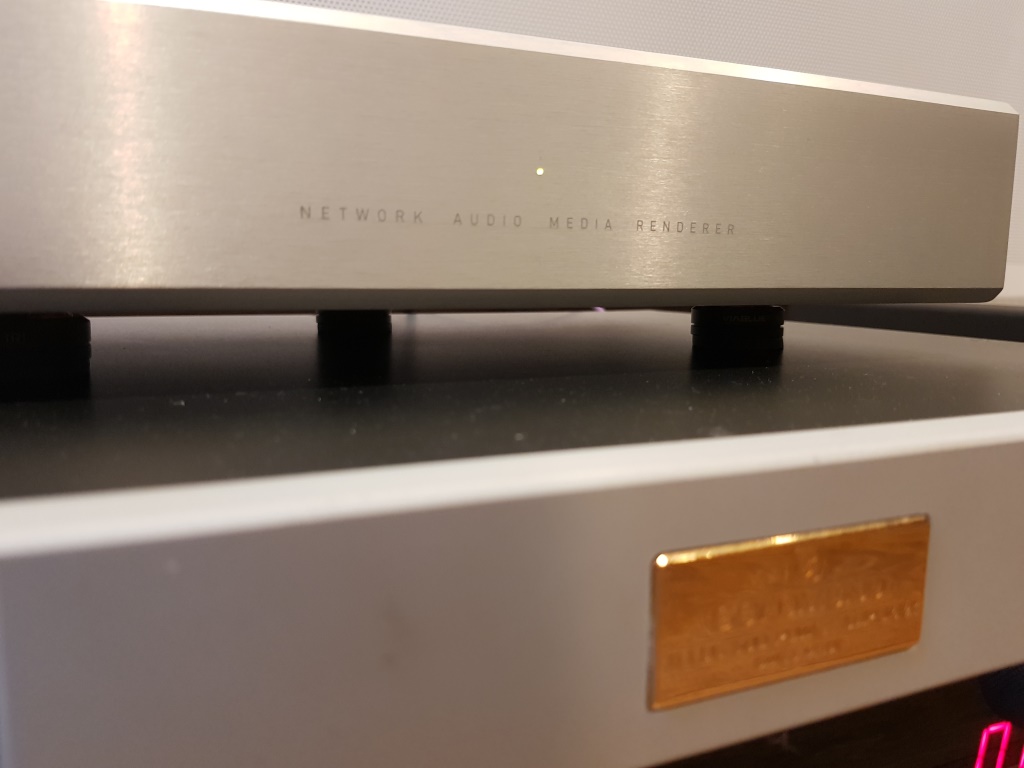

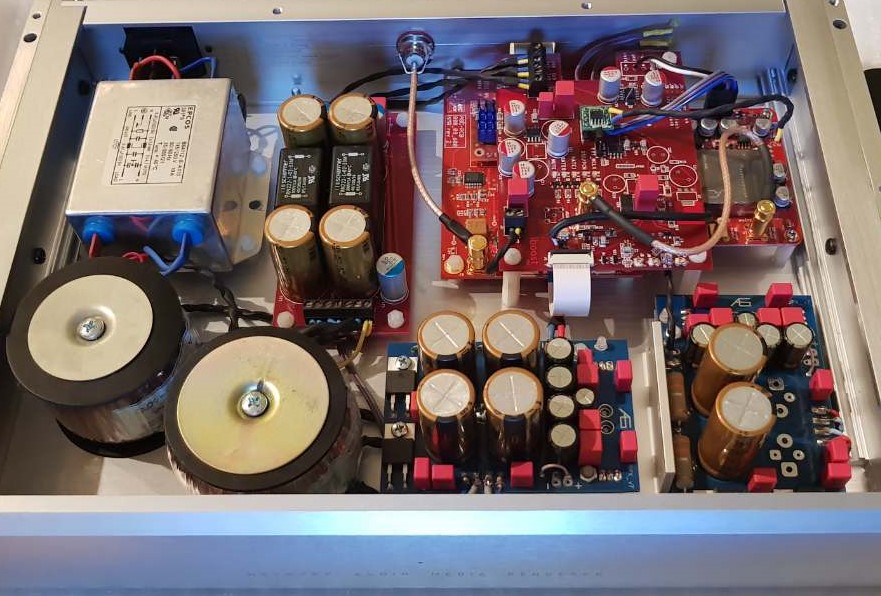

Закончили еще один проект используя опыт представленный выше (http://forum.doctorhead.ru/index.php?showtopic=17939&st=1550#entry939747), но теперь на основе изделия швейцарской компании engineered SA - NMR media renderer interface, или еще ее называют - сетевая Edel.

Подход и общие принципы изменений сходны с предыдущим проектом.



Цель та же, достижение максимального качества звука из сетевой Edel



используя:

• новый клок DMCK 22/24 (engineered SA), который по параметрам сравним с лучшими изделиями Crystek



• наработки и многочисленные моды из предыдущего варианта, но со значительными изменениями в топологии и разведении земли.



• особое внимание к клоку и правильной доставке его в устройство. LVDS показал неожиданно очень хороший результат.



• максимальное разделение питания всех основных узлов (клок, буферизация, управление, компьютерная часть, основная плата Edel) используя стабилизаторы SPX, которые представляет собой двухступенчатый линейный стабилизатор с быстродействующей обратной связью. Так перепробывав массу других стабов, SPX очень хорошо показывают себя в питании с дискретной нагрузкой, за счет ультра низких шумов, огромной перегрузочной способностью и отличными показателями load-transient response.



Результат звуку еще более порадовал, если сравнивать с предыдущей эделькой...
