Схемотехника усилителей для электростатических наушников.

[Jaster 634 5 Тракты]

SharapoFF

Расскажите, интересует сравнение трансформаторного и без. Я пока не выбрал что делать..

[SharapoFF 4 604]

SharapoFF

Расскажите, интересует сравнение трансформаторного и без. Я пока не выбрал что делать..



Ну это надо deeone уговорить чтобы он свой приволок, у меня то только стоковый 323 и Виктора "все в одном".

Их какой смысл сравнивать?

[Jaster 634 5 Тракты]

SharapoFF

Виктора трансформаторный же? Ну хотябы субъективные различия с транзисторным 323.

Смущает меня отзыв о 4070, что мол с транзисторным они лучше звучат чем с ламповым.

[SharapoFF 4 604]

Jaster

Где то есть в ветке про стаксы это сравнение, и напишите deeone в личку, он это отслушал более подробно в своей истеме.

323-303 - очень синергичная связка, все "с песочком", но музыкально и приятно.

Трансформаторный от Виктора задает заведомо более глубокий и объемный звук, но там уже возникает вопрос: не пеняйте пианисту (507) он тарается как может

А 009 мне что то пока не хочется...

[Jaster 634 5 Тракты]

Расставил детальки на макете. Осталось дождаться пинов для разъема под наушники и можно спаять.





В питании будет такой фильтр: Диодный мост - резистор - МБГО 10мф 630в - дроссель 2,3гн - КБГ-МН 6мф 600в.



Кондеров на выходе фильтра маловато, но пока больше нету. Съезжу при случае докуплю еще таких же.

[Demograf 2 550]

сегодня с Александром only_a_lad послушали макет для орфеев и стаксов .

[Jaster 634 5 Тракты]

Demograf

Выходники из межкаскадников? Что за трансики?

И что за круглые большие кондеры?

[Demograf 2 550]

Demograf

Выходники из межкаскадников? Что за трансики?

И что за круглые большие кондеры?



эта версия была с резисторами в анодах и проходными кондерами.

а так будет просто дроссельная нагрузка на аноды с большой индуктивностью зашунтированная резистором .



а трансики на входе это из небаланса в баланс перед ел-8 стоят.

большие банки это комбинашка с маслом на 100мкф и 375 вольтов переменки и 500-600 постоянки.



короче один каскад усиления на пентоде ел-8 в пентодном включении.



и кстати пентод без проблем прокачал сотню пикофарад с полосой далеко за 20 кгц.

[Jaster 634 5 Тракты]

Demograf

А почему так много ламп тогда, если 1 каскад?

[Demograf 2 550]

Demograf

А почему так много ламп тогда, если 1 каскад?



две в балансе на канал. и канала два. это же одинарный пентод а не двойной триод

[Jaster 634 5 Тракты]

Demograf

баланс для повышения выходного напряжения, или тракт полностью балансный?

[only_a_lad 1 950]

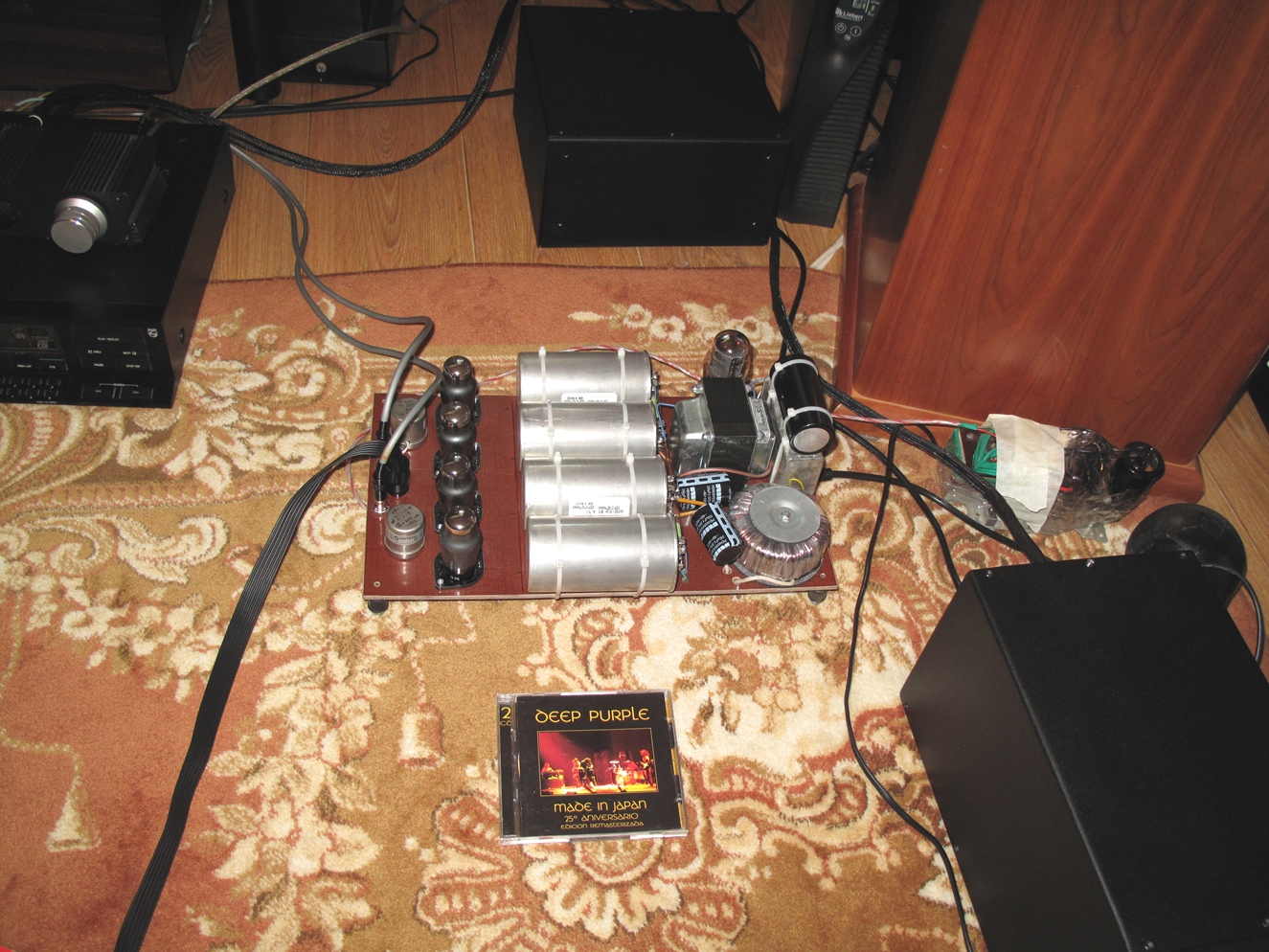

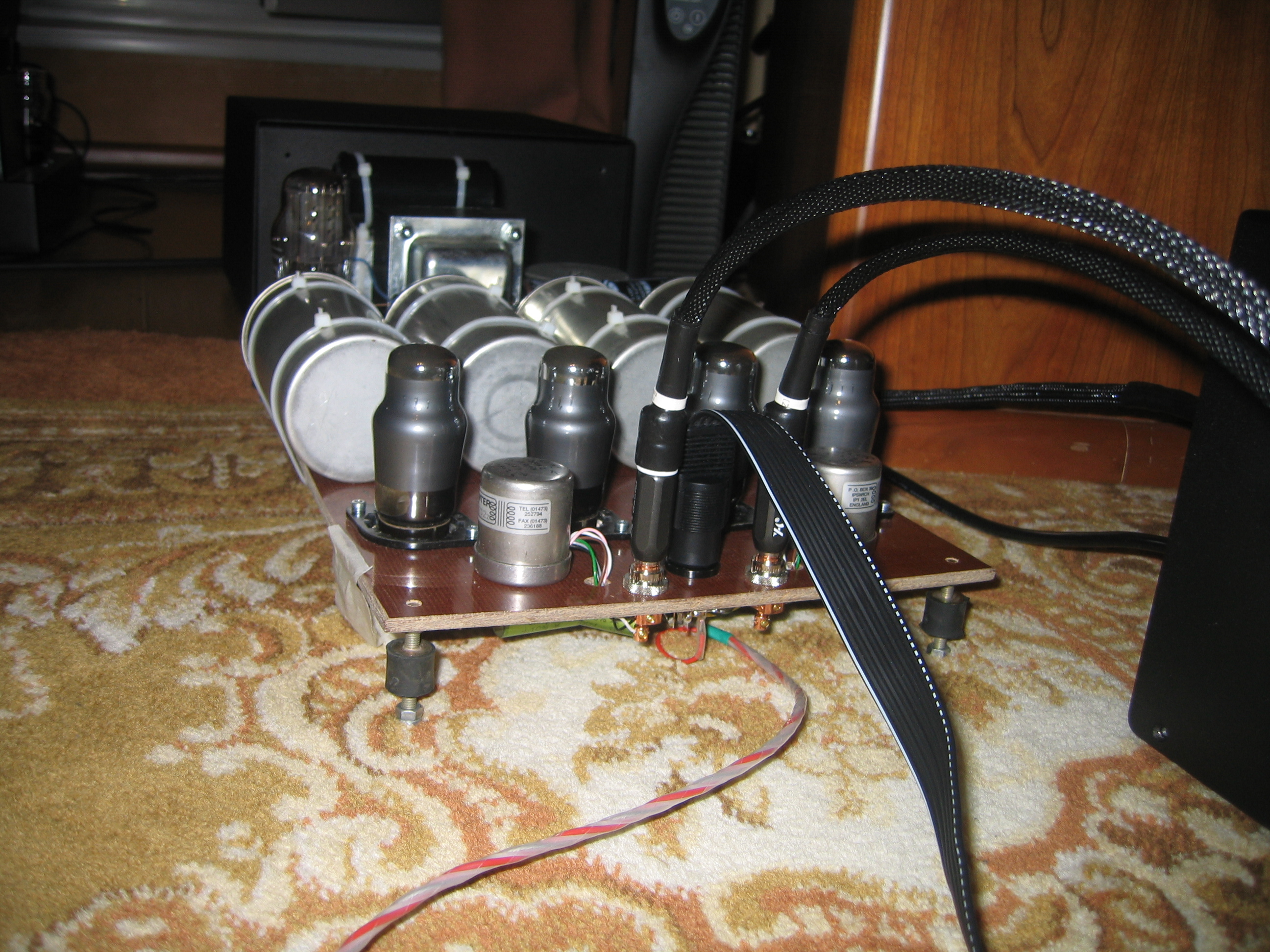

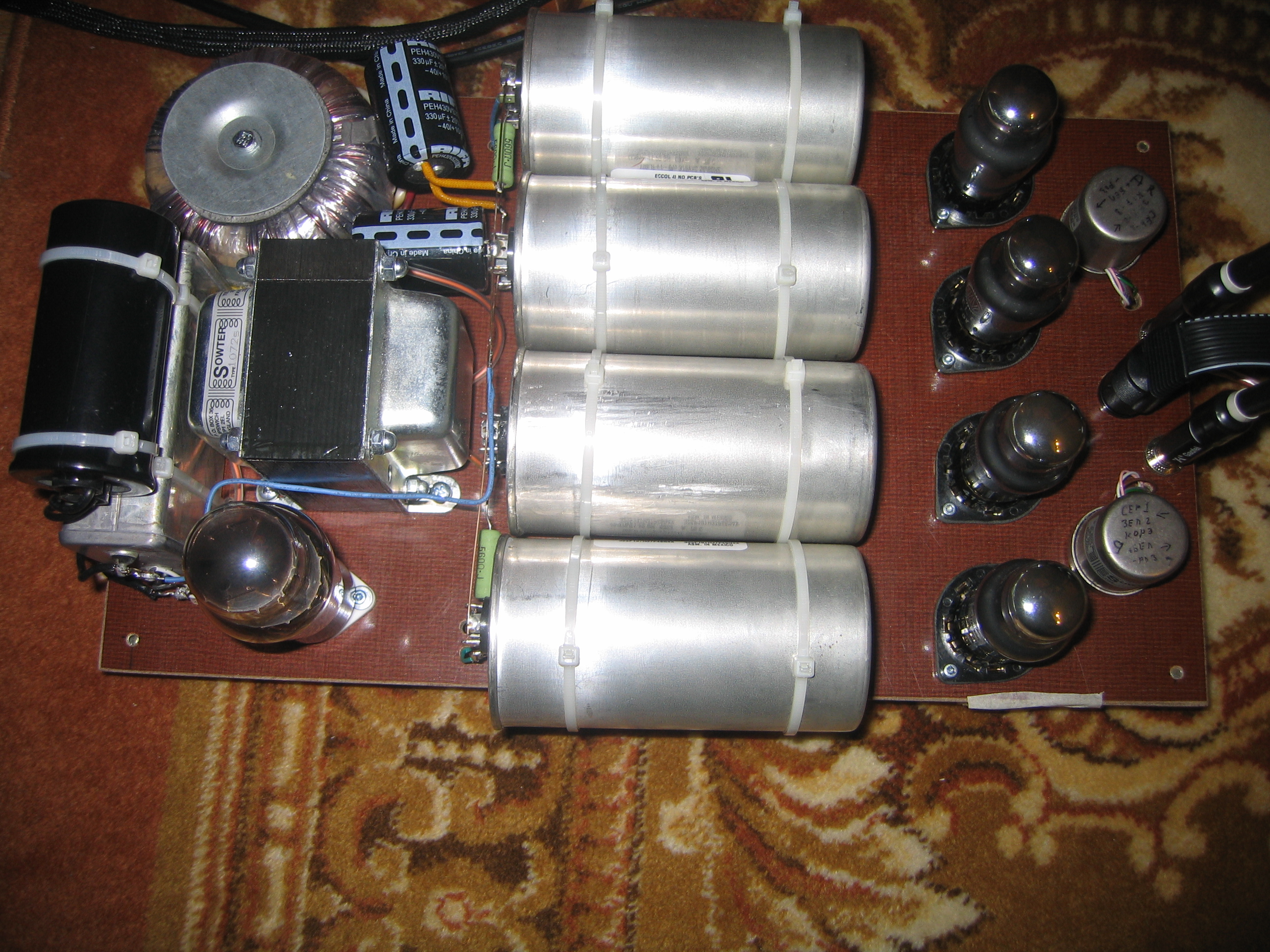

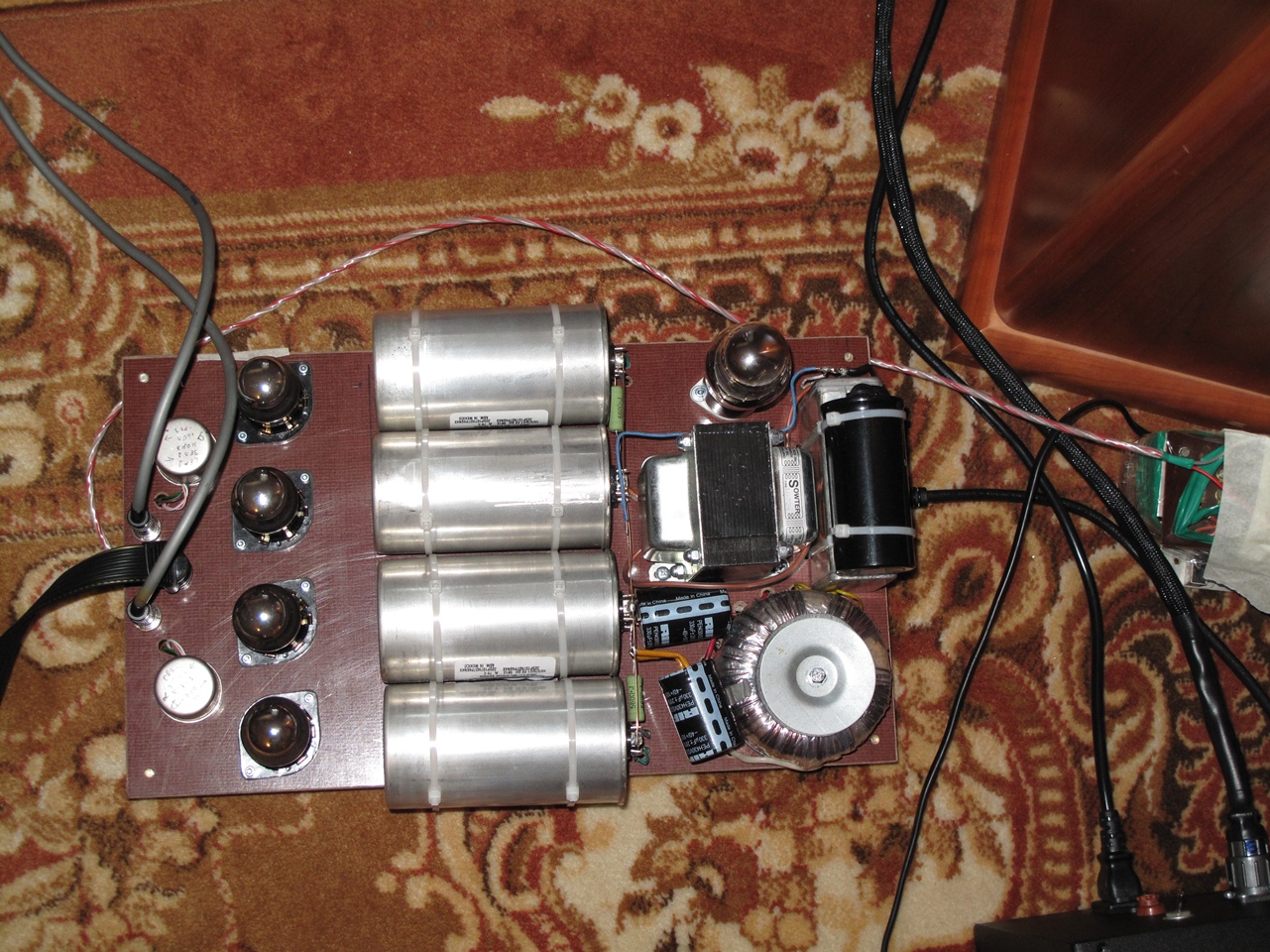

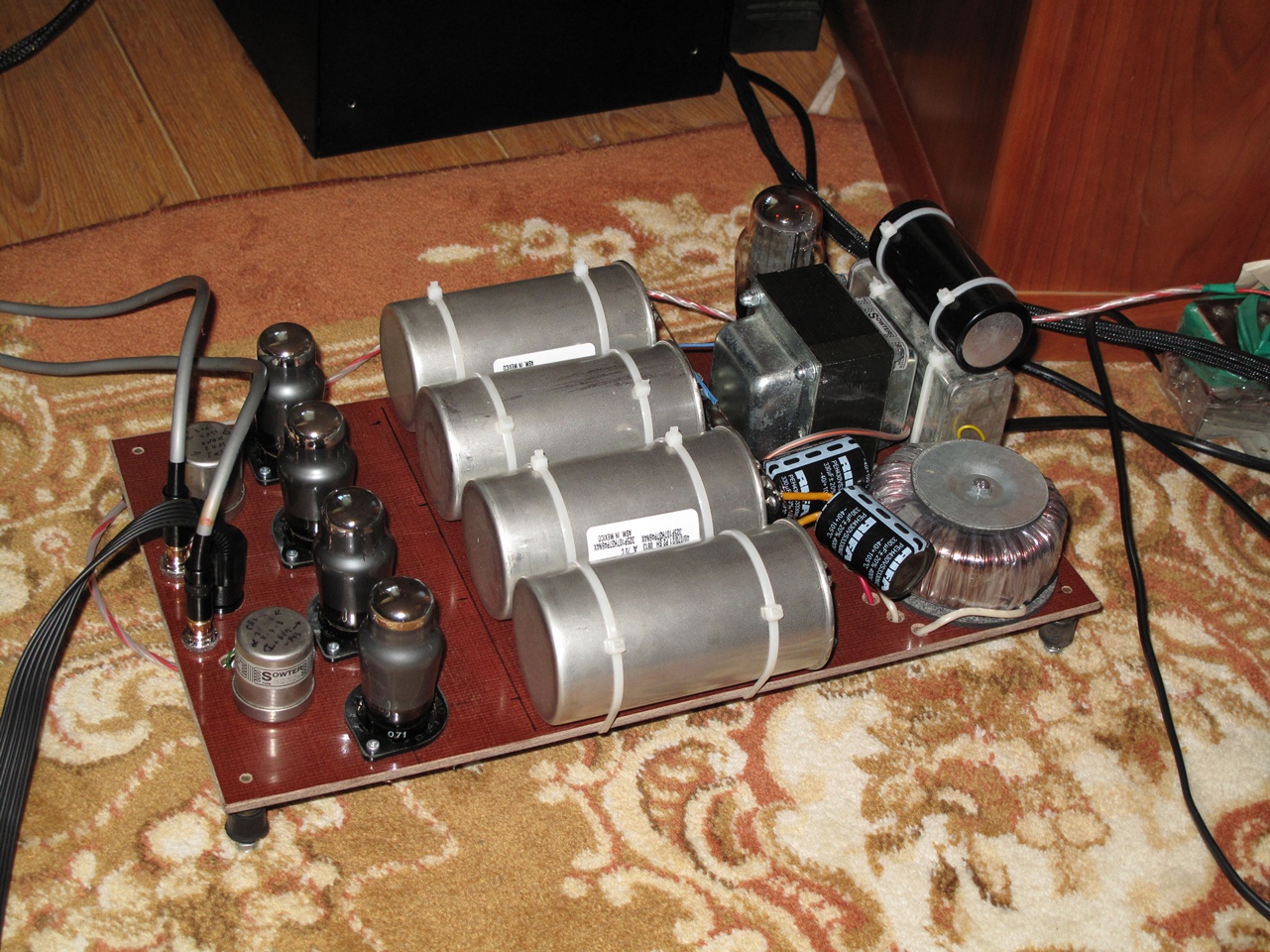

Скопирую сюда свое сообщение из стаксовской ветки. Хочу от всей души поблагодарить Дмитрия (Demograf) за согласие сделать «бескомпромиссный» усилок для моих Orpheus HE90 и Stax SR-009. Небольшая предыстория: я планировал попросить Дмитрия сделать максимально возможный апгрейд моих усилителей HEV90 и Woo WES по лампам и конденсаторам. После размышлений и посоветовавшись с Дмитрием, решили, что вместо того, чтобы апгрейдить «чужое», лучше сделать «свое» без привязки к ограничениям схемотехники оригиналов. Сегодня послушали у Дмитрия прототип на пентодниках, который звучал очень хорошо, даже, с учетом того, что «реальные» компоненты будут существенно лучше. Мне лично звук очень понравился, даже на непрогретых Valvo и прототипном варианте. Выкладываю пару фоток, надеюсь, Дмитрий прокомментирует по схемотехнике

Кстати, сейчас сижу, слушаю HE90 через усилок Stax SRM-007tII по XLR, а bias подаю с HEV90 через адаптер – очень хороший аудофильский звук получается, не такой разогнанный и богатый как через HEV90 и не такой теплый и сочный как через WES maxxed, но есть своя прелесть, даже заслушался. Правда, у меня SRM-007tII с очень точной четверкой GE 70-х годов, хорошим питанием и т.д. Очень доволен как звучит новая мать – последняя серия WS (есть в подписи).

[Demograf 2 550]

Demograf

баланс для повышения выходного напряжения, или тракт полностью балансный?



главное это повышение а полностью балансный он будет если поставить балансный разъем .

есть желание попробовать 6N7 на входе для раскачки ел-8 и схема так же от начала до конца будет балансной.

баланс для стаксов и орфеев это по моему лучшее решение для максимального драйва в музыке. само устройство

наушников просит применить балансное включение ушей. а вход можно и рса с трансама развернуть и просто поставить

баланс разъемы для максимальной универсальности .

[Demograf 2 550]

Скопирую сюда свое сообщение из стаксовской ветки. Хочу от всей души поблагодарить Дмитрия (Demograf) за согласие сделать «бескомпромиссный» усилок для моих Orpheus HE90 и Stax SR-009. Небольшая предыстория: я планировал попросить Дмитрия сделать максимально возможный апгрейд моих усилителей HEV90 и Woo WES по лампам и конденсаторам. После размышлений и посоветовавшись с Дмитрием, решили, что вместо того, чтобы апгрейдить «чужое», лучше сделать «свое» без привязки к ограничениям схемотехники оригиналов. Сегодня послушали у Дмитрия прототип на пентодниках, который звучал очень хорошо, даже, с учетом того, что «реальные» компоненты будут существенно лучше. Мне лично звук очень понравился, даже на непрогретых Valvo и прототипном варианте. Выкладываю пару фоток, надеюсь, Дмитрий прокомментирует по схемотехнике

Кстати, сейчас сижу, слушаю HE90 через усилок Stax SRM-007tII по XLR, а bias подаю с HEV90 через адаптер – очень хороший аудофильский звук получается, не такой разогнанный и богатый как через HEV90 и не такой теплый и сочный как через WES maxxed, но есть своя прелесть, даже заслушался. Правда, у меня SRM-007tII с очень точной четверкой GE 70-х годов, хорошим питанием и т.д. Очень доволен как звучит новая мать – последняя серия WS (есть в подписи).



а сес тл-2 получилось послушать ?

[Jaster 634 5 Тракты]

Demograf

Я тоже думал насчет баланса для повышения напряжения.. но пока в схемотехнике даун.. )

[Demograf 2 550]

Demograf

Я тоже думал насчет баланса для повышения напряжения.. но пока в схемотехнике даун.. )



все просто. можно и без трансов фазу повернуть . есть схемы в нете . за три часа можешь спаять такую и послушать.

[Jaster 634 5 Тракты]

Demograf

Ну ежели не хватит напруги, придется ченить делать.. )

Пентоды для стаксов все обплевали, в том числе тут. )

[OWL 500]

Jaster,

пентоды не оплевывали, просто это не совсем просто и легко гармоничный усилок

сделать на пентодах. Триоды на порядок проще в обращении и дают предсказуемый

результат.

[only_a_lad 1 950]

Скопирую сюда свое сообщение из стаксовской ветки. Хочу от всей души поблагодарить Дмитрия (Demograf) за согласие сделать «бескомпромиссный» усилок для моих Orpheus HE90 и Stax SR-009. Небольшая предыстория: я планировал попросить Дмитрия сделать максимально возможный апгрейд моих усилителей HEV90 и Woo WES по лампам и конденсаторам. После размышлений и посоветовавшись с Дмитрием, решили, что вместо того, чтобы апгрейдить «чужое», лучше сделать «свое» без привязки к ограничениям схемотехники оригиналов. Сегодня послушали у Дмитрия прототип на пентодниках, который звучал очень хорошо, даже, с учетом того, что «реальные» компоненты будут существенно лучше. Мне лично звук очень понравился, даже на непрогретых Valvo и прототипном варианте. Выкладываю пару фоток, надеюсь, Дмитрий прокомментирует по схемотехнике

Кстати, сейчас сижу, слушаю HE90 через усилок Stax SRM-007tII по XLR, а bias подаю с HEV90 через адаптер – очень хороший аудофильский звук получается, не такой разогнанный и богатый как через HEV90 и не такой теплый и сочный как через WES maxxed, но есть своя прелесть, даже заслушался. Правда, у меня SRM-007tII с очень точной четверкой GE 70-х годов, хорошим питанием и т.д. Очень доволен как звучит новая мать – последняя серия WS (есть в подписи).



а сес тл-2 получилось послушать ?



Сегодня столкну CEC с новой матерью P9X79 WS, которая (последнем чипсете) мне очень понравилась, хочу их с CEC на одном материале столкнуть – отпишусь здесь.

[Demograf 2 550]

Demograf

Ну ежели не хватит напруги, придется ченить делать.. )

Пентоды для стаксов все обплевали, в том числе тут. )



это из за неумения их готовить . и на пентоды везде плюют и это хорошо.больше нам останется.

но орфей на пентодах и пентоды по звуку и передачи музыки одно из самых лучших решений.

а лентяям проще ставить триоды так как их очень просто готовить

[Demograf 2 550]

сегодня я включал демонстрировал гк-71 Александру. пока что не один триод или транзистор не отрабатывает так быстро и детально

как гк-71 в пентоде и это просто проверить сравнив в лоб любое другое решение.

например 300в или 2а3 это ленивая мутная подача по сравнению с пушечной динамикой и высокой ясностью гк-71.

[vladbit 583]

можно и без трансов фазу повернуть . есть схемы в нете . за три часа можешь спаять такую и послушать

Дифференциальный каскад на лампах даёт плохие результаты, придётся транзистор в качестве источника тока в катодах использовать, иначе ерунда, а не баланс дальше получится, отдельный инвертор вообще не годится для баланса. Лучше входной симметрирующий балансный трансформатор и дальше чистая лампа в двух (четырёх на оба канала) одинаковых усилителях, всё правильно.



например 300в или 2а3 это ленивая мутная подача по сравнению с пушечной динамикой и высокой ясностью гк-7



Пентоды имеют более высокую крутизну характеристики от-но входа и могут работать с высокими напряжениями питания, что обеспечит линейность выхода при его высоких амплитудах, т.е. более широкую выходную динамическую характеристику с более высокой чувствительностью по входу.

Когда речь идёт о максимально возможных выходных амплитудах пентод безусловно более эффективен.

[SharapoFF 4 604]

vladbit

Ну кому как. Я вот на 300В устройство проектирую - и доволен.

Про "мутный звук" комментировать небуду" - кому что надо

[vladbit 583]

Sharapoff желаю удачи с новым проектом. Я про триоды ничего плохого не говорил. Пентод динамичнее и предпочтительнее для прямой без трансформаторной балансной схемы.

[Demograf 2 550]

vladbit

Ну кому как. Я вот на 300В устройство проектирую - и доволен.

Про "мутный звук" комментировать небуду" - кому что надо



Юр лучше один раз услышать чем сто раз обсуждать. 300в от вестер эл на самых лучших комплектующих в мире

по сравнению с кг-71 это медленный ежик в тумане. а так пока слушаешь и не ставишь рядом гк-71 все отлично.

у меня осталось штук шесть 300в разных производителей и могу отдать с очень хорошей скидкой
