Дык, может стоило бы сразу взять что то вроде баеров 990ых если бас в таком колличестве нужон?

при правильной настройке нет, так как бас у баст-буста на м3куб другого рода, нежели у Баер990. прибавляется в первую очередь нижний бас, а также увеличивается глубина сцены.

[SergAl 0]

при правильной настройке нет, так как бас у баст-буста на м3куб другого рода, нежели у Баер990. прибавляется в первую очередь нижний бас, а также увеличивается глубина сцены.

+1

Тем более бас-буст нужен далеко не всегда. Сам использую данную функцию при прослушивании старых записей, где, к сожалению, бас прописан слабовато.

[SergAl 0]

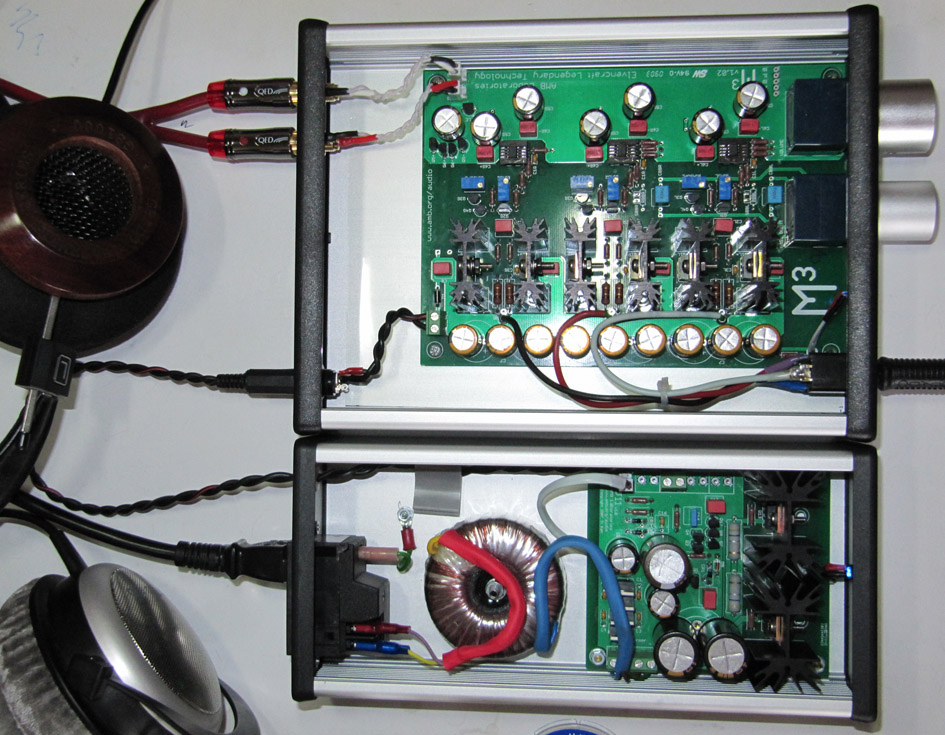

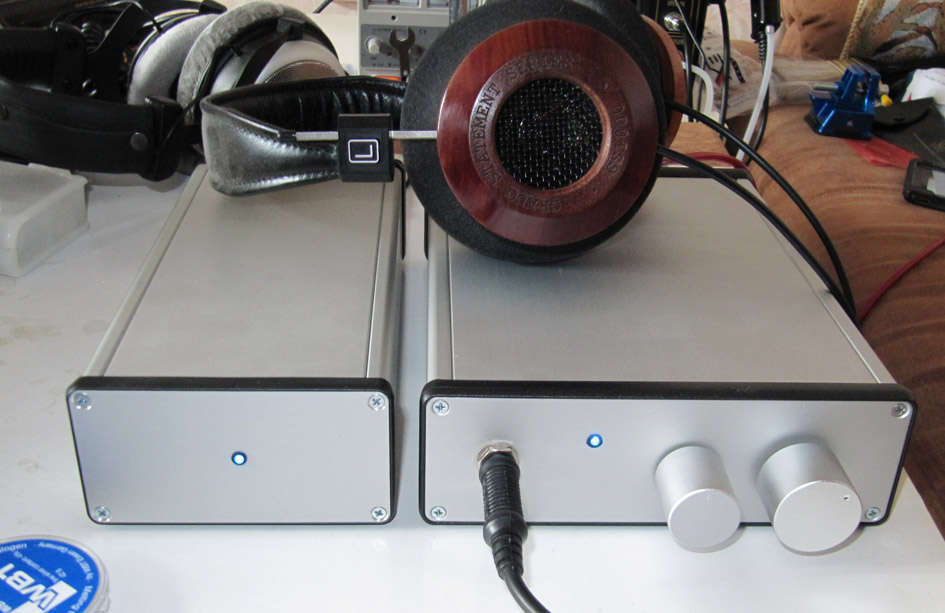

Наконец-то "упаковал" платы в корпуса.

Сразу пропали все наводки.

Получился, если можно так сказать, "классический" вариант от AMB.

Так как это пока ещё не окончательный вариант, то для облегчения монтажа-демонтажа платы все соединения сделаны разъёмными.

[Equalizer 15]

красиво а что за межблок? QED Performance?

[SergAl 0]

а что за межблок? QED Performance?



На фото подключен i-Touch (к сожалению на рабочем столе нет возможности подключить что-то другое).

Кабель QED Performance J2P.

[Equalizer 15]

такой же есть, кстати, очень хороший кабель.

[SergAl 0]

такой же есть, кстати, очень хороший кабель.



Я тоже думаю, что для мобильного устройства и звуковой карты вполне достаточно

[MS audio laboratory 179]

Наконец-то "упаковал" платы в корпуса.

Сразу пропали все наводки.

Получился, если можно так сказать, "классический" вариант от AMB.

Так как это пока ещё не окончательный вариант, то для облегчения монтажа-демонтажа платы все соединения сделаны разъёмными.

Правильно сделали, что заземлили корпус блока питания.

Только вот какой есть вопрос или пожелание: Подача сигнала от RCA разъемов идет по витой паре и приходит на какие-то разъемы на плате. Думается это разъемы типа WF и HU с контактами из бронзы. Может лучше BLS и PLS, ведь у них позолоченные контакты?

[SergAl 0]

С сайта AMB:

"Notes about R1



The default value of 1M? should work well in all cases, but you may choose a lower resistance for a small improvement in noise performance. The minimum resistance should be at least ten times that of the volume control potentiometer. "



Если я правильно понял, то для снижения шумов (правда пока я их и так не слышу) можно снизить значение R1.

Сейчас на громкости стоит ALPS 50 kOm - R1 можно поставить 500-600 кОм.

Планирую поставить вместо ALPS DACT на 20 кОм, то есть R1 можно поставить 200-300 кОм.



Верно ли это, и стоит ли с этим заморачиваться?

[MS audio laboratory 179]

Если я правильно понял, то для снижения шумов (правда пока я их и так не слышу) можно снизить значение R1.

Сейчас на громкости стоит ALPS 50 kOm - R1 можно поставить 500-600 кОм.

Планирую поставить вместо ALPS DACT на 20 кОм, то есть R1 можно поставить 200-300 кОм.

Напряжение шумов резисторов во входной цепи определяется в основном регулятором "Volume" 50 кОм. Вклад R1 очень мал.

С другой стороны есть рекомендации производителей операционных усилителей из которых можно найти оптимальное значение эквивалентного сопротивления.

Понижать сопротивление R1 сильно я бы не стал (ниже 270-470 кОм), т.к. это приведет к снижению входного сопротивления усилителя. Как правило источнику тем легче работать, чем выше входное сопротивление нагрузки (искажения сигнала ниже).

Я бы даже и заморачиваться не стал.

Если DACT 20 кОм поставите, то тогда можете установить что-то типа 200 кОм.

[SergAl 0]

Подача сигнала от RCA разъемов идет по витой паре и приходит на какие-то разъемы на плате. Думается это разъемы типа WF и HU с контактами из бронзы. Может лучше BLS и PLS, ведь у них позолоченные контакты?

Сами RCA пока стоят самые дешёвые Cardas CTFA.

В заначке лежат RCA WBT 0210 Cu и Ag - после окончания всех экспериментов планирую поставить их и запаять намертво проводом Mundorf M-Connect SGW110.

На плате Molex - полностью согласен, что не лучший вариант.

Если не сложно, дайте пожалуйста ссылки на BLS и PLS

[MS audio laboratory 179]

Если не сложно, дайте пожалуйста ссылки на BLS и PLS

Примерно вот так выглядят

BLS-2 http://www.platan.ru/cgi-bin/qwery.pl/id=33384&group=31305

PLD-2 http://www.platan.ru/cgi-bin/qwery.pl/id=260750144&group=31305

[SergAl 0]

MS audio laboratory

Спасибо за ссылки. Да и цена не впример Molex.

Как раз сегодня буду заказывать в Платане мелочёвку, заодно и их возьму для пробы.



По поводу монтажа.

Просмотрел много вариантов изготовления M^3.

Во многих случаях делают не витую пару от каждого RCA до платы, а спаивают вместе "общие" контакты RCA терминалов и к плате ведут уже один общий провод.

На "родной" плате AMB предусмотрены дублирующие отверстия для проводов от RCA в непосредственной близости от потенциометров. Так вот в некоторых вариантах общий провод праипаивают туда.

Какой вариант предпочтительней?

[SergAl 0]

А может вообще лучше припаять все провода от RCA поближе к потенциометрам (или в случае с DACT прямо к нему)?

Правда, наверное, нужно будет пускать в "экране", а куда этот экран землить?

[MS audio laboratory 179]

По поводу монтажа.

Просмотрел много вариантов изготовления M^3.

Во многих случаях делают не витую пару от каждого RCA до платы, а спаивают вместе "общие" контакты RCA терминалов и к плате ведут уже один общий провод.

На "родной" плате AMB предусмотрены дублирующие отверстия для проводов от RCA в непосредственной близости от потенциометров. Так вот в некоторых вариантах общий провод праипаивают туда.

Какой вариант предпочтительней?

Соединять экранные провода лучше на потенциометре.

От RCA до потенциометров соединить типа витой пары и чем ближе к ним - тем лучше. Наводок быть не должно, т.к. источник в отдельном экранированном корпусе расположен. С экранированным кабелем сложнее - качественный найти проблема. Например в своих изделиях мы применяем заказной медный посеребренный и с фторопластовой изоляцией.

Если поставите DACT, то лучше прямо к нему и подвести сигнальные провода, а уж с него на плату. Как мне помнится на DACT установлен разъем на который розетка BLS налезает без проблем.

[Khronos 1 003]

Наконец-то "упаковал" платы в корпуса.

Сразу пропали все наводки.

Получился, если можно так сказать, "классический" вариант от AMB.

Так как это пока ещё не окончательный вариант, то для облегчения монтажа-демонтажа платы все соединения сделаны разъёмными.



Отличная работа!

[StaS 16 3 Тракты]

Да, очень аккуратно получилось. Комплимент!

Только что мне бросается в глаэа это то что корпус полностью закрыт без какой либо вентиляции. Усилок вроде как в класе А пашет и грется должен совсем неслабо.

Даже трудно представить себе, что будет если мой Бета 22 в зарытый корпус запихнуть, яишницу можно точно будет жарить на корпусе М3 тоже должен грется...

[KingFiercer 323 4 Тракты]

М3 адско греется. Но мне кажется, что даже в закрытом корпусе он не поджарится, однако электролиты проживут поменьше. )

[invasion 9]

М3 адско греется.

а ток покоя сколько выставил?

[KingFiercer 323 4 Тракты]

90 левый/правый, 140 или 150 земляной. По рекомендации vitamir'а земляной побольше сделал.

[SergAl 0]

Всем спасибо



Только что мне бросается в глаэа это то что корпус полностью закрыт без какой либо вентиляции. Усилок вроде как в класе А пашет и грется должен совсем неслабо.



Боковины корпуса с небольшим оребрением внутри, так что по идее он должен сам выступать как дополнительный радиатор.

Температура транзисторов без верхней крышки около 42 градусов.

Температура самой крышки (после установки) над транзисторами около 30 градусов.

Надо бы открутить один винтик и сунуть внутрь датчик температуры.

Токи пока выставил 110 мА, на AMB пишут, что при использовании закрытого корпуса, за счёт повышения температуры ток должен упасть на 10-15 мА.

[SergAl 0]

Померил температуру внутри корпуса - те же 30 градусов.

[StaS 16 3 Тракты]

Ну если так никаких проблем невозникает, то всё отлично и даже лучше что туда пыль не попадает!

На моём Б22 радиаторы стоят точно сантиметов так по 6 в высоту, верхняя крышка корпуса как решётка, после пары часов работы, крышка просто конкретно нагревается.

[Agnes 0]



Корпус хаммонд? Какая модель?

[SergAl 0]

1455T2201 + 1455N2201
