М-Куб / M^3 (AMB Laboratories).

[Equalizer 15]

вроде минимум конторы 4 делают

[Equalizer 15]

Мне вот интересно - ОУ же это достаточно высокие технологии, их всего несколько фирм в мире выпускают и если я не ошибаюсь, то все - американские. Кто же их подделать в состоянии, да еще так, чтобы они при этом работали?



подделки, вроде как имеется ввиду, что берут дешевые операционики и перемаркировывают их в дорогие

[Bobby 5]

Мне вот интересно - ОУ же это достаточно высокие технологии, их всего несколько фирм в мире выпускают и если я не ошибаюсь, то все - американские. Кто же их подделать в состоянии, да еще так, чтобы они при этом работали?

Вы ещё скажите, что само производство расположено в каком-либо штате...

Сами америкосы уже давно стонут от того, что передали производство в страны юго-восточной азии.

Не могу сейчас привести ссылку, но назревал скандал по качеству компонентов, закупаемых на основе тендера для военного(!) ведомства США, авиационной и медицинской промышленности. Обсуждался вопрос в свете обеспечения безопасности полетов, жизнеобеспечения и т. д., т. е. в тех сферах, по сравнению с которыми аудиотехника является просто "детским лепетом".

А Чип и Дип уже давно стал притчей... по части снабжения населения компонентами непонятного происхождения, они слабо контролируют своих поставщиков, или не хотят этого делать.

[MS audio laboratory 179]

Если подделка, то очень жаль. Чипы в России обошлись как полусилителя. В STX 627BP звучит качественно, и характер притемнённый слышен.

MS audio laboratory, в земляном 627, в L и R - 637.

Чип и дип магазин где продают что угодно и откуда угодно. Когда берете такие вещи, то лучше обращаться к дилерам производителей. Тогда хоть гарантия фирмы есть. А так - все равно что на рынке покупать.

Мне вот интересно - ОУ же это достаточно высокие технологии, их всего несколько фирм в мире выпускают и если я не ошибаюсь, то все - американские. Кто же их подделать в состоянии, да еще так, чтобы они при этом работали?

Сейчас ОУ - это уже не высокие технологии. Фирмы есть разные TI, NS, MAXIM и другие. Эти фирмы продают лицензии на изготовление этих микросхем на Востоке. А там уже кто и что делает неизвестно. Подделка чаще всего это либо брак, либо перемаркировка - наносят маркировку дорогого ОУ на дешевый.

[Bobby 5]

подделки, вроде как имеется ввиду, что берут дешевые операционики и перемаркировывают их в дорогие

Не всегда. Достаточно упомянуть о том, сколько предложений у поставщиков из Поднебесной по снятым с производства микросхемам ЦАПов, например TDA1541, PCM58-63 и т. д.

Наверняка китайцы имеют в своем распоряжении все технологические возможности по реализации производства тех компонентов, на которые есть спрос, вплоть до уровня промышленного потребления. Только вот вопрос качества в погоне за прибылью уплывает на далекий задний план.

[Equalizer 15]

ну если CPU уже давно в Азии изготавливают, то нет ничего сложного те же ОУ изготовить.

[KingFiercer 323 4 Тракты]

А как можно определить уходят опера в возбуд или нет? Каким прибором и где смотреть?

[MS audio laboratory 179]

А как можно определить уходят опера в возбуд или нет? Каким прибором и где смотреть?

Осциллографом. Смотреть надо на выходе усилителя (на нагрузке).

Вобуждение может происходить при определенном уровне сигнала или только с определенной нагрузкой. Надо искать.

[StaS 16 3 Тракты]

KingFiercer

А может и не палёные

Нашёл фото с проверенного магазина который контролирует свои поставщиков. И на фото именно тот товар который ты у них покупаешь.

[Equalizer 15]

просто без ® наверное старые партии чипов

[MS audio laboratory 179]

А может и не палёные

Нашёл фото с проверенного магазина который контролирует свои поставщиков. И на фото именно тот товар который ты у них покупаешь.

Вопрос в том откуда взято это фото для магазина. На сайте нет упоминания об официальных поставках.

просто без ® наверное старые партии чипов

Судя по маркировке опера 2008 года выпуска.

Конечно, трудно сказать точно. Может ОУ паленые, а может и не паленые. Но сомнение в их происхождении имеется.

Если обмерить ОУ по всем правилам, то тогда можно дать ответ о соответствии изделия паспортным характеристикам.

Существует вероятность, что это заводской заводской брак каким-то образом попавший обходными путями на рынок. Вообще на производстве если идет какой-то брак в серии, то его нужно уничтожать. Но предприимчивые жители Востока могут уничтожать его своими способами - могут продать дядюшке Ляо например.

[Metallic 0]

Хочу собрать AMB M^3 и ?11 в одном корпусе, детали все уже заказал на сайте проекта и маусере, осталось докупить трансформатор, корпус и выключатель.



Трансформатор присмотрел ТТП-30 (24В, 1А) или ТТП-40 (2х12В, 1.5А).

Какой лучше? Хватит ли 1А или лучше 1,5А?



Вот с корпусом проблема, может кто подскажет где купить чтоб выглядел хотя бы прилично, не обязательно навороченый вроде этого.

И чтоб все внутри уместилось.

KingFiercer, ты где свой корпус достал?



И насчет выключателя, никто не знает где достать выключатель который в Laconic HA-08 ZanaDeux Micro(фото)?

Или хотя бы как он называется?

[Equalizer 15]

у KingFiercerа копрус от Mini-ATX системного блока компа

[Metallic 0]

Equalizer

как то сомнительно насчет Mini-ATX, даже для MiniITX маловат, по моему.

Судя по фотографиям он 250х200х80 (ШхДхВ), а я таких маленьких не встречал...

Но даже если это и так, тогда что за модель, где достать?

[Bobby 5]

Metallic

Выключатель похожий тут

[Equalizer 15]

у флекс корпусов габариты больше чем вы написали, вы что-то путаете.

330 x 96 x 365 мм - там ближе к этому будет.

[Bobby 5]

Вот с корпусом таким может быть трудновато. Судя по картинке, это GA678iBK от G-Alantic Enterprise Co., Ltd.

Чего-то не нашел в рознице. Но представительство, точнее представитель в России есть.

[Metallic 0]

Equalizer

Просто размеры корпуса я прикинул на глаз исходя из размеров плат: усилителя 180х128, питания 100х90. Радиаторы в высоту ~4см.

Вот мне и не верится что на снимке 330 x 96 x 365 мм...

А вот у GA678iBK габариты 215 x 230 x 65 мм (ГxШxВ), это ближе к тому что я написал...

Вот только с покупкой проблема

[KingFiercer 323 4 Тракты]

На сайте АМБ в галерее есть ссылки на всякие китайские сайты, где делают корпуса под заказ. В пару тысяч можно уложиться.

Корпус вообще какой угодно можно, потом только дырки под разъёмы и ручки просверлить надо будет, ну и вентиляция желательна.

[SergAl 0]

KingFiercer

Уже, конечно, поздновато, но может кому будет полезно.

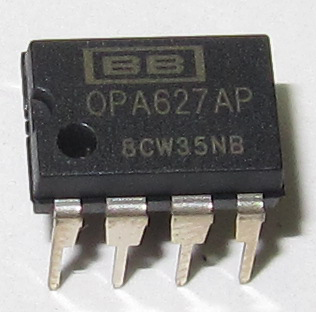

Получен с Mouser (вроде солидная контора, фото своё) - полёт нормальный.

[MS audio laboratory 179]

Получен с Mouser (вроде солидная контора, фото своё) - полёт нормальный.

Вот это и есть оригинал. У меня нет сомнений. Выглядит так, как у производителя описано.

[KingFiercer 323 4 Тракты]

Оказывается мой М3 был исправен всё это время. По крайней мере друг всё померил и сказал, что всё ОК.

Походу криво я мультиметром тыкал, что намерил всё по-другому.

[MS audio laboratory 179]

Уверены, друг верно тыкал?

[KingFiercer 323 4 Тракты]

Друг мне этот М3 собирал, вряд ли мог ошибиться. )) Осталось проверить треск на НЧ когда наступает, быстрее, чем на других усилителях, или также...

[SergAl 0]

Оказывается мой М3 был исправен всё это время. По крайней мере друг всё померил и сказал, что всё ОК.

Походу криво я мультиметром тыкал, что намерил всё по-другому.



Я несколько не понял (может невнимательно читал) - сейчас-то со звуком всё нормально, или всё то-же самое:



В общем снова умерли Q5+ и Q5-, питание на ОУ упало до 15 вольт, на большой громкости на НЧ появляются хрипы.

Из-за чего могут ломаться Q5? Может можно эти транзисторы поменять на какие-нибудь получше?..
