Изодинамичекие драйвера своими руками

Опубликовано 28 июля, 20179 г

Lemo разные бывают и их не так просто найти, а по надежности mini XLR ничем не хуже.

Lemo на сколько я понял изначально (а может и вовсе) были предназначены не для аудио использования, а для промышленного применения (для аудио их использовать стали относительно недавно, да и то, думаю, больше из-за качества конструкции, нежели из-за качества контактной группы для аудио применения) и выпускаются с одной и той же металлизацией контактов (разнообразия особого нет), где в покрытии контактов используются никель и олово (не лучшие проводники для аудио сигнальной части), а последним слоем напыляется золото (вроде как и серебро встречается). И судя по тому, что весь Алиэкспресс завален продукцией Lemo, говорит о том, что часть производства находится в Китае (ценники правда не малые, но это из-за довольно качественной водонепроницаемой конструкции).

По моим прикидкам, качество контактной группы у miniXLR коннекторов для аудио применения можно найти лучше в продаже, чем у контактной группы Lemo.

Продам усилитель для наушников Panda Amp. Classic (новый). Собран из набора Panda amp. KIT с использованием серебросодержащего припоя Oyaide-SS47, кабеля из монокристалической меди Oyaide PA-02, трансформатора Talema 50VA, позолоченных терминалов Neutrik, корпус заводского производства (не самоделка).

CD Player (mod),

DAC, ZAG : Sapphire (Super mod Buffalo IIISE-Pro - analog full Z-Foil resistive signaling pathway and other improvements).

Cables Digital RCA (SPDIF): Oyaide DR-510 (silver 5N),

Amplifier's:

ZAG : AMB Beta22 Crystal (full Z-Foil resistive signaling pathway and other improvements - Super mod AMB Beta22),

ZAG : RoyalGlass (Super mod Panda HA-1MK2),

Lehmann BCL (mod).

Cables RCA:

ZAG : Flame AR7 SPC-Reference SC (PCOCC-A Mono Crystal Copper Wire with solid stranding, Deep Cryo Treated),

ZAG : Silver Bullet (??) (Two Wire Gauge, UP-OCC Mono Crystal Silver Wire with solid stranding, Deep Cryo Treated),

DAXX R100.

Headphones: ZAG : 800SW (capcule sennheiser HD800),

Sennheiser HD650, ATH-FC707, Ritmix RH-508.

Headphones Cables 4 pin XLR (Furutech) / 4 pin miniXLR (Furutech FT-610mF):

ZAG : SA-N7 ADR 2.5 (Silver Angel) (asymmetric diameter ratio of 2.5 hot and cold conductors) (UP-OCC Mono Crystal Silver Wire with solid stranding, Deep Cryo Treated),

ZAG : Red Davil 0.6 (UP-OCC Mono Crystal Copper Wire with solid stranding, Deep Cryo Treated).

1

Опубликовано 28 июля, 20179 г

Хе хе, сегодня я отслушивал... амбюшуры Их сильное влияние оказалось для меня определенным сюрпризом. У меня же были, если помните по фото, глубокие амбюшуры на манер audeze и с большим вырезом, а лучше всего прозвучали с амбюшурами от аудиотехники и небольшим вырезом. Вырез намного меньше чем площадь мембраны, но звук при этом лучше.Наконец-то вернулся мидбас, поданный ранее в розыск.

Ждем-с из калки очередные оголовья. Надеюсь, я наконец-то угадал со всеми регулировками и силой прижима.

1

Опубликовано 28 июля, 20179 г

Lemo на сколько я понял изначально (а может и вовсе) были предназначены не для аудио использования, а для промышленного применения (для аудио их использовать стали относительно недавно, да и то, думаю, больше из-за качества конструкции, нежели из-за качества контактной группы для аудио применения) и выпускаются с одной и той же металлизацией контактов (разнообразия особого нет), где в покрытии контактов используются никель и олово (не лучшие проводники для аудио сигнальной части), а последним слоем напыляется золото (вроде как и серебро встречается). И судя по тому, что весь Алиэкспресс завален продукцией Lemo, говорит о том, что часть производства находится в Китае (ценники правда не малые, но это из-за довольно качественной водонепроницаемой конструкции). По моим прикидкам, качество контактной группы у miniXLR коннекторов для аудио применения можно найти лучше в продаже, чем у контактной группы Lemo

Зато Lemo меньше диаметром, то есть можно стенку чашки где подключение сделать толще и надежнее. К тому же, Lemo коннектор удобнее отсоединять, просто гораздо удобнее, сейчас рядом лежат К812 и К702 Anv, сравниваю.) Ну а про контактную группу, про родий, серебро...разница в звуке где-то плюс-минус плацебо.)

К слову, Lemo коннекторы набирают популярность, уже стоят в AKG K812, Focal Utopia и в новых Edition от Ultrasone. Бурно развивающийся стандарт.))

Изменено 28 июля, 20179 г пользователем Solitudo

Опубликовано 28 июля, 20179 г

Да куда уж надежнее чашку. Я на них прыгал 2 мм капролоктана это очень крепко.

Опубликовано 28 июля, 20179 г

Может просто пустить в серию чашку с наибольшим по диаметру отверстию из предложенных разъемов, а заказчику по выбору ставить тот или иной с промежуточной втулкой (если он в диаметре меньше) по типу универсального "байонета"?

Sonore Rendu - ES Static - Российский & Американский *Гараж - 1266 v1

Sonore Rendu - ES Static - SR-L700

ПРОДАМ

Опубликовано 28 июля, 20179 г

Зато Lemo меньше диаметром, то есть можно стенку чашки где подключение сделать толще и надежнее.

Разве? На сколько я узнал, самый малый посадочный диаметр терминалов Lemo 14мм. (М14), а терминала miniXLR он 11мм. (7/16).

Продам усилитель для наушников Panda Amp. Classic (новый). Собран из набора Panda amp. KIT с использованием серебросодержащего припоя Oyaide-SS47, кабеля из монокристалической меди Oyaide PA-02, трансформатора Talema 50VA, позолоченных терминалов Neutrik, корпус заводского производства (не самоделка).

CD Player (mod),

DAC, ZAG : Sapphire (Super mod Buffalo IIISE-Pro - analog full Z-Foil resistive signaling pathway and other improvements).

Cables Digital RCA (SPDIF): Oyaide DR-510 (silver 5N),

Amplifier's:

ZAG : AMB Beta22 Crystal (full Z-Foil resistive signaling pathway and other improvements - Super mod AMB Beta22),

ZAG : RoyalGlass (Super mod Panda HA-1MK2),

Lehmann BCL (mod).

Cables RCA:

ZAG : Flame AR7 SPC-Reference SC (PCOCC-A Mono Crystal Copper Wire with solid stranding, Deep Cryo Treated),

ZAG : Silver Bullet (??) (Two Wire Gauge, UP-OCC Mono Crystal Silver Wire with solid stranding, Deep Cryo Treated),

DAXX R100.

Headphones: ZAG : 800SW (capcule sennheiser HD800),

Sennheiser HD650, ATH-FC707, Ritmix RH-508.

Headphones Cables 4 pin XLR (Furutech) / 4 pin miniXLR (Furutech FT-610mF):

ZAG : SA-N7 ADR 2.5 (Silver Angel) (asymmetric diameter ratio of 2.5 hot and cold conductors) (UP-OCC Mono Crystal Silver Wire with solid stranding, Deep Cryo Treated),

ZAG : Red Davil 0.6 (UP-OCC Mono Crystal Copper Wire with solid stranding, Deep Cryo Treated).

1

Опубликовано 28 июля, 20179 г

Разве? На сколько я узнал, самый малый посадочный диаметр терминалов Lemo 14мм. (М14), а терминала miniXLR он 11мм. (7/16).

Не знаю даже...

1

Опубликовано 28 июля, 20179 г

Разве? На сколько я узнал, самый малый посадочный диаметр терминалов Lemo 14мм. (М14), а терминала miniXLR он 11мм. (7/16).
Не знаю даже...

И сколько у него посадочный диаметр? Из какой серии коннекторов Лемо этот терминал (может маркировка есть)?

Продам усилитель для наушников Panda Amp. Classic (новый). Собран из набора Panda amp. KIT с использованием серебросодержащего припоя Oyaide-SS47, кабеля из монокристалической меди Oyaide PA-02, трансформатора Talema 50VA, позолоченных терминалов Neutrik, корпус заводского производства (не самоделка).

CD Player (mod),

DAC, ZAG : Sapphire (Super mod Buffalo IIISE-Pro - analog full Z-Foil resistive signaling pathway and other improvements).

Cables Digital RCA (SPDIF): Oyaide DR-510 (silver 5N),

Amplifier's:

ZAG : AMB Beta22 Crystal (full Z-Foil resistive signaling pathway and other improvements - Super mod AMB Beta22),

ZAG : RoyalGlass (Super mod Panda HA-1MK2),

Lehmann BCL (mod).

Cables RCA:

ZAG : Flame AR7 SPC-Reference SC (PCOCC-A Mono Crystal Copper Wire with solid stranding, Deep Cryo Treated),

ZAG : Silver Bullet (??) (Two Wire Gauge, UP-OCC Mono Crystal Silver Wire with solid stranding, Deep Cryo Treated),

DAXX R100.

Headphones: ZAG : 800SW (capcule sennheiser HD800),

Sennheiser HD650, ATH-FC707, Ritmix RH-508.

Headphones Cables 4 pin XLR (Furutech) / 4 pin miniXLR (Furutech FT-610mF):

ZAG : SA-N7 ADR 2.5 (Silver Angel) (asymmetric diameter ratio of 2.5 hot and cold conductors) (UP-OCC Mono Crystal Silver Wire with solid stranding, Deep Cryo Treated),

ZAG : Red Davil 0.6 (UP-OCC Mono Crystal Copper Wire with solid stranding, Deep Cryo Treated).

Опубликовано 28 июля, 20179 г

Да ну, возможность кастомайзинга разъёмов это такой DIY от которого хочу уйти.

1

Опубликовано 29 июля, 20179 г

Люди вот подскажите дураку - зачем наушникам балансные разъемы?!

KOMPLETE AUDIO 6/EMU Tracker Pre USB 2.0 -- Musatoff HA-4

Опубликовано 29 июля, 20179 г

Люди вот подскажите дураку - зачем наушникам балансные разъемы?!

Потому что вход кабеля идёт только в одну чашку наушника.

Продам усилитель для наушников Panda Amp. Classic (новый). Собран из набора Panda amp. KIT с использованием серебросодержащего припоя Oyaide-SS47, кабеля из монокристалической меди Oyaide PA-02, трансформатора Talema 50VA, позолоченных терминалов Neutrik, корпус заводского производства (не самоделка).

CD Player (mod),

DAC, ZAG : Sapphire (Super mod Buffalo IIISE-Pro - analog full Z-Foil resistive signaling pathway and other improvements).

Cables Digital RCA (SPDIF): Oyaide DR-510 (silver 5N),

Amplifier's:

ZAG : AMB Beta22 Crystal (full Z-Foil resistive signaling pathway and other improvements - Super mod AMB Beta22),

ZAG : RoyalGlass (Super mod Panda HA-1MK2),

Lehmann BCL (mod).

Cables RCA:

ZAG : Flame AR7 SPC-Reference SC (PCOCC-A Mono Crystal Copper Wire with solid stranding, Deep Cryo Treated),

ZAG : Silver Bullet (??) (Two Wire Gauge, UP-OCC Mono Crystal Silver Wire with solid stranding, Deep Cryo Treated),

DAXX R100.

Headphones: ZAG : 800SW (capcule sennheiser HD800),

Sennheiser HD650, ATH-FC707, Ritmix RH-508.

Headphones Cables 4 pin XLR (Furutech) / 4 pin miniXLR (Furutech FT-610mF):

ZAG : SA-N7 ADR 2.5 (Silver Angel) (asymmetric diameter ratio of 2.5 hot and cold conductors) (UP-OCC Mono Crystal Silver Wire with solid stranding, Deep Cryo Treated),

ZAG : Red Davil 0.6 (UP-OCC Mono Crystal Copper Wire with solid stranding, Deep Cryo Treated).

Опубликовано 29 июля, 20179 г

@zAg, Туплю. А как это связанно с балансным подключением? В наушниках кроме плюс(горячий), минус( (холодный) есть еще и земля для полной схемы балансного подключения?!

KOMPLETE AUDIO 6/EMU Tracker Pre USB 2.0 -- Musatoff HA-4

Опубликовано 29 июля, 20179 г

@zAg, Туплю. А как это связанно с балансным подключением? В наушниках кроме плюс(горячий), минус( (холодный) есть еще и земля для полной схемы балансного подключения?!

Причём здесь балансное подключение? Вход кабеля в наушники идёт только через один терминал (в одну чашку, не отдельно в каждую), поэтому один контакт, это сигнал в R капсуль, другой, это сигнал в L капсуль, а третий, это общая земля. Чего здесь не понятного.

Продам усилитель для наушников Panda Amp. Classic (новый). Собран из набора Panda amp. KIT с использованием серебросодержащего припоя Oyaide-SS47, кабеля из монокристалической меди Oyaide PA-02, трансформатора Talema 50VA, позолоченных терминалов Neutrik, корпус заводского производства (не самоделка).

CD Player (mod),

DAC, ZAG : Sapphire (Super mod Buffalo IIISE-Pro - analog full Z-Foil resistive signaling pathway and other improvements).

Cables Digital RCA (SPDIF): Oyaide DR-510 (silver 5N),

Amplifier's:

ZAG : AMB Beta22 Crystal (full Z-Foil resistive signaling pathway and other improvements - Super mod AMB Beta22),

ZAG : RoyalGlass (Super mod Panda HA-1MK2),

Lehmann BCL (mod).

Cables RCA:

ZAG : Flame AR7 SPC-Reference SC (PCOCC-A Mono Crystal Copper Wire with solid stranding, Deep Cryo Treated),

ZAG : Silver Bullet (??) (Two Wire Gauge, UP-OCC Mono Crystal Silver Wire with solid stranding, Deep Cryo Treated),

DAXX R100.

Headphones: ZAG : 800SW (capcule sennheiser HD800),

Sennheiser HD650, ATH-FC707, Ritmix RH-508.

Headphones Cables 4 pin XLR (Furutech) / 4 pin miniXLR (Furutech FT-610mF):

ZAG : SA-N7 ADR 2.5 (Silver Angel) (asymmetric diameter ratio of 2.5 hot and cold conductors) (UP-OCC Mono Crystal Silver Wire with solid stranding, Deep Cryo Treated),

ZAG : Red Davil 0.6 (UP-OCC Mono Crystal Copper Wire with solid stranding, Deep Cryo Treated).

Опубликовано 29 июля, 20179 г

@zAg,наверное @витя, имел ввиду miniXLR к каждой чашке наушников,там в основном такая схема как на рисунке под спойлером

1 Asus Mod4 ->>LynxAudio HA-61(О.У. 2хLT1122)->>(Snorry) SuperMod ТДС-7

2 VIA VT1705(Встроенный кодек)->>Darkvoice 336 SE [retubed]->>Sennheiser HD650 v.2/ HD600 v.1

2 Asus Mod4 ->>Sharp Optonica SM-4646 [твик]->>Magnat Quantum 677

Опубликовано 29 июля, 20179 г

Люди вот подскажите дураку - зачем наушникам балансные разъемы?!

Для большинства наушников они не нужны. Как и балансное подключение. Для очень низкочувствительных наушников смысл есть, так в балансном подключение усилители гораздо мощнее.

И сколько у него посадочный диаметр? Из какой серии коннекторов Лемо этот терминал (может маркировка есть)?

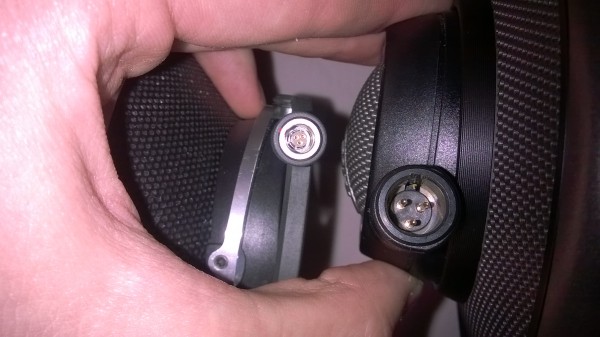

Тот что разъем на кабеле - FGG.00.303.CLAD35 для трех пинов и FGG.00.304.CLAD35 для баланса. Какие для них подходящие терминалы, если интересно, можете посмотреть в каталоге на сайте Lemo. Но по фотографиям очевидно что значительно меньше, миллиметра на 2 минимум.

Опубликовано 29 июля, 20179 г

@..soroking.., Да это я и имел ввиду когда балансный разъем подключается к каждому наушнику,добишь каналу. Но смысл этого подключения мне и небыл ясен в виду того что если реальное подключение балансным методом разъема к кабелю будет приводить толькок лишним наводкам и помехам

Изменено 29 июля, 20179 г пользователем витя

KOMPLETE AUDIO 6/EMU Tracker Pre USB 2.0 -- Musatoff HA-4

Опубликовано 29 июля, 20179 г

Тот что разъем на кабеле - FGG.00.303.CLAD35 для трех пинов

Да, нашёл, это коннекторы из новой 00серии проиводятся в Китае, марка терминала EGG.00.303.CLL. Там действительно сделали соеденители более малого размера, посадочное отверстие уменьшено до 7мм (М7), контакты из латуни покрыты никилем и поверх золотом.

Для тех, кто сам делает кабели, есть и "подводные камни" у этих терминалов/коннекторов:

1. Максимальный диаметр кабеля для использования в этих коннекторах - 3.5 мм.

2. Максимальное сечение проводника для пайки в пинах - 28AWG для моножилы и 30AWG для многожильного.

В данных позициях miniXLR позволяет использовать более габаритные кабели, что даёт им больше преемуществ (я вот использую кабели AWG24-20) и в подобный Lemo их просто не установить. Такие Lemo больше для портативных наушников подойдут, вот там они действительно будут в более предпочтительном варианте.

Продам усилитель для наушников Panda Amp. Classic (новый). Собран из набора Panda amp. KIT с использованием серебросодержащего припоя Oyaide-SS47, кабеля из монокристалической меди Oyaide PA-02, трансформатора Talema 50VA, позолоченных терминалов Neutrik, корпус заводского производства (не самоделка).

CD Player (mod),

DAC, ZAG : Sapphire (Super mod Buffalo IIISE-Pro - analog full Z-Foil resistive signaling pathway and other improvements).

Cables Digital RCA (SPDIF): Oyaide DR-510 (silver 5N),

Amplifier's:

ZAG : AMB Beta22 Crystal (full Z-Foil resistive signaling pathway and other improvements - Super mod AMB Beta22),

ZAG : RoyalGlass (Super mod Panda HA-1MK2),

Lehmann BCL (mod).

Cables RCA:

ZAG : Flame AR7 SPC-Reference SC (PCOCC-A Mono Crystal Copper Wire with solid stranding, Deep Cryo Treated),

ZAG : Silver Bullet (??) (Two Wire Gauge, UP-OCC Mono Crystal Silver Wire with solid stranding, Deep Cryo Treated),

DAXX R100.

Headphones: ZAG : 800SW (capcule sennheiser HD800),

Sennheiser HD650, ATH-FC707, Ritmix RH-508.

Headphones Cables 4 pin XLR (Furutech) / 4 pin miniXLR (Furutech FT-610mF):

ZAG : SA-N7 ADR 2.5 (Silver Angel) (asymmetric diameter ratio of 2.5 hot and cold conductors) (UP-OCC Mono Crystal Silver Wire with solid stranding, Deep Cryo Treated),

ZAG : Red Davil 0.6 (UP-OCC Mono Crystal Copper Wire with solid stranding, Deep Cryo Treated).

Опубликовано 29 июля, 20179 г

Посидев в наушники Odin 5 минут я решил, что пользоваться наушниками весом под 700 г. сложновато. Опять думу думаю как убрать лишний вес и не потерять в надежности.

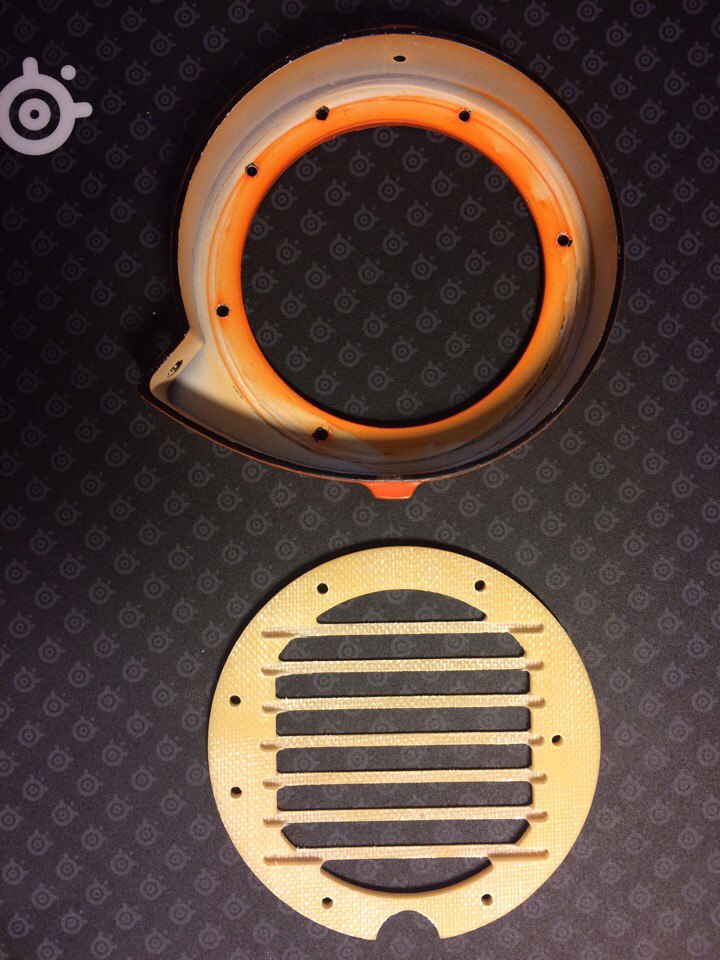

Мысль следующая - объединить вот эти две детали

в одну

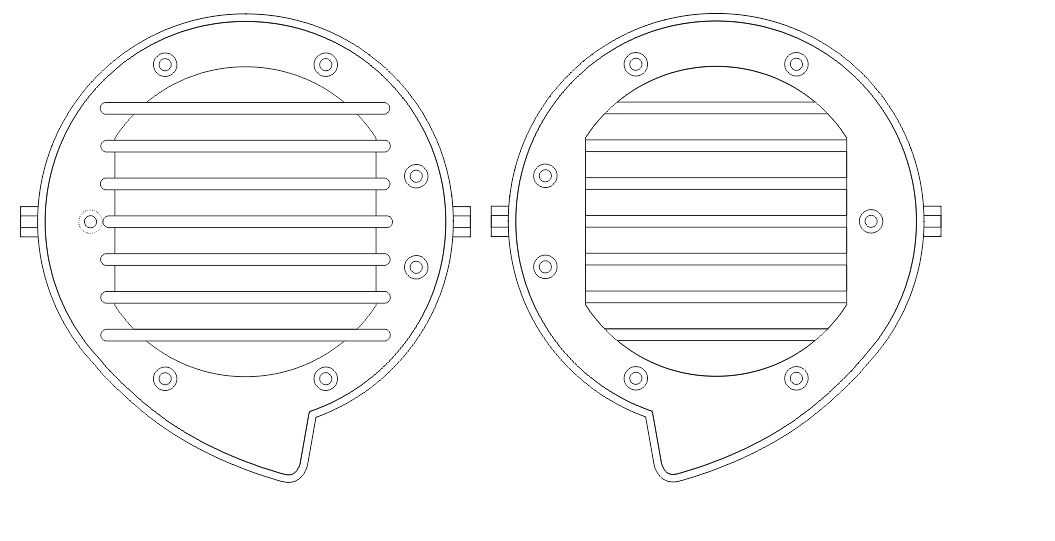

Это вид изнутри чашки и снаружи. Также все сделанное из стеклотекстолита попробую сделать из поликарбоната и\или капролона. Все же плотность 1.1-1.2 против 1.8.

Хоть наушники и почти готовы но с таким весом я не могу их презентовать. Значит улучшаю характеристики пока.

1

Опубликовано 29 июля, 20179 г

@Гаруспик,

У старого доброго ТДС7 одна половинка драйвера по сути дела совпадает корпусом.

Наушники: AKG240DF-600,BD DT990, CAL!,Audio-technica AD500,Audio-technica AD1000,Audio-technika R70x

Изо/ОРТО : ТДС 5,5м,7,15,16,н21,н25, HiFiMan HE4,Audeze LCD2fazor,RealisticPro30, FostexT50RP, Sawafugi 32Om, 120 Om.

Усилители: Ламповый SE на 6н9с+6ф6с, Ламповый OTL (от Danfi) 6Н23П+ 4 шт 6C19П-В, LynxHA61, Lynx HA46(Germanium), Назаровский Pecik ver 3 , Семигор,

ЦАПы: Camelot Arthur v3.0: (на PCM1702+ ЦФ PMD100+выхлоп AD823AN),PCM58P+Germanium Output(Serg138), Назаровская Overture2.3(CXD1244S,TDA1541A), DIY TDA1541A(NOS), AsusXEO,

Плееры: iHP100(MM4),Сayin N5,FiiO X3, FiiO X3-II.

1

Опубликовано 1 августа, 20179 г

Поликарбонат вещь неплохая. Не склонен к растрескиванию,умеренно жесткий (не стеклотекстолит конечно) и замена вот этих четрых деталей (на них клеится мембрана) дало выигрыш в 30 грамм.

Ещё 25 грамм даст замена решеток с 0.5 мм стали на 0.7мм алюминий.

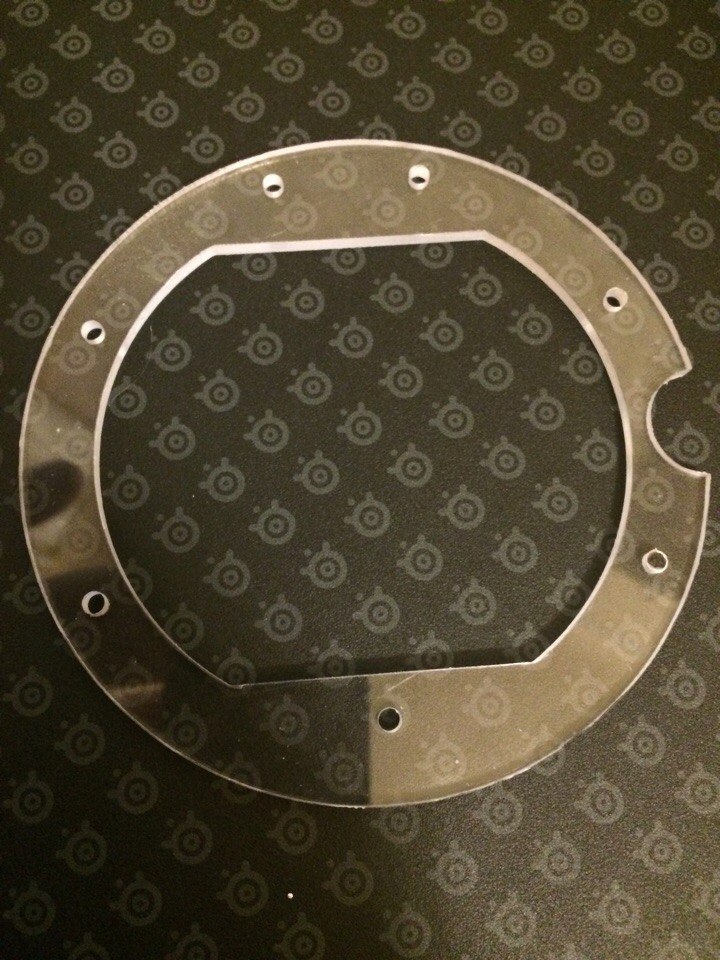

Другая чашка, благодаря которой будет -1 деталь из стеклотекстолита это ещё -40 грамм.

Не такие глубокие амбюшуры -10 грамм.

Курочка по зернышку...

Я понимаю, что со стороны выглядит издевательством такое долгое доведение проекта до ума, но у большинства DIY проектов почти всегда есть какой-нибудь недостаток, который перечеркивает все достоинства. Мне бы не хотелось, чтобы в моём случае это был вес.

Моя б воля - всё делаем из чугуна и не переживаем за надежность, но так,увы, нельзя.

Изменено 1 августа, 20179 г пользователем Гаруспик

4

Опубликовано 1 августа, 20179 г

Моя б воля - всё делаем из чугуна и не переживаем за надежность, но так,увы, нельзя.

А в качестве опции под заказ? Не чугун, конечно, но сугубо инженерный вариант без реверансов в сторону лёгкого веса тоже может быть интересен.

Изящное: PC - сетевой фильтр Тимофеева - Gustard U12 - Arkhipov's Lab DAC56 - Arkhipov's Lab Melo (6FQ7) - Sennheiser HD800 (litz HybridAudio) / AKG K501

Ритмичное: PC - сетевой фильтр Тимофеева - NAD M51 - Shoker AMP V4.2 - Snorry SI-2 MK2 (litz HybridAudio - спасибо Лёхе aka Бергамот) / Beyerdynamic T1 (litz RuAudio)

1

Опубликовано 1 августа, 20179 г

А в качестве опции под заказ? Не чугун, конечно, но сугубо инженерный вариант без реверансов в сторону лёгкого веса тоже может быть интересен.

Ну какой легкий... Битва за 550 грамм, ставшие уже по сути отраслевым стандартом. Заманчиво,конечно, магниты уменшить по толщине на 1 мм, но тут я держусь Вменяемая чувствительность и динамичный звук стоят 50ти грамм.

В качестве опции под заказ могут быть только опоры наушников о плечи

1

Опубликовано 2 августа, 20179 г

В качестве опции под заказ могут быть только опоры наушников о плечи

Это типа как такие колёсики по бокам?

Denon d2000/d5000 - отличные и достаточно универсальные и музыкальные наушники.

Hifiman he-6 - шикарный экземпляр изодинамики. Только баса мало накачивает. Но играет его глубоко круто и быстро.

1

Опубликовано 2 августа, 20179 г

Это типа как такие колёсики по бокам?

Это полумеры. Лучше вот так:

Рогатину на плечи и чашки привязіваем бечевкой к ухвату.

Опубликовано 4 августа, 20179 г

А что автор решил с чувствительностью? Можно будет использовать как портабл?

Изодинамичекие драйвера своими руками

Featured Replies

Top Posters In This Topic

Popular Days

Most Popular Posts

Гаруспик

Гаруспик

Гаруспик

Posted Images

Для публикации сообщений создайте учётную запись или авторизуйтесь

Похожий контент

Последние посетители 0

Top Posters In This Topic

Popular Days

Most Popular Posts

Гаруспик

Гаруспик

Гаруспик

Posted Images

Важная информация

Account

Navigation

Поиск

Configure browser push notifications

Chrome (Android)

Chrome (Desktop)

Safari (iOS 16.4+)

Safari (macOS)

Edge (Android)

Edge (Desktop)

Firefox (Android)

Firefox (Desktop)
