А что автор решил с чувствительностью? Можно будет использовать как портабл?



92-93 дб получилось. С телефоном тиховато, с плэйером отлично. Наушники любят вольты, а не ватты.

Похоже придется к телефону приклеивать усилитель на момент...

Похоже придется к телефону приклеивать усилитель на момент...



На скотч

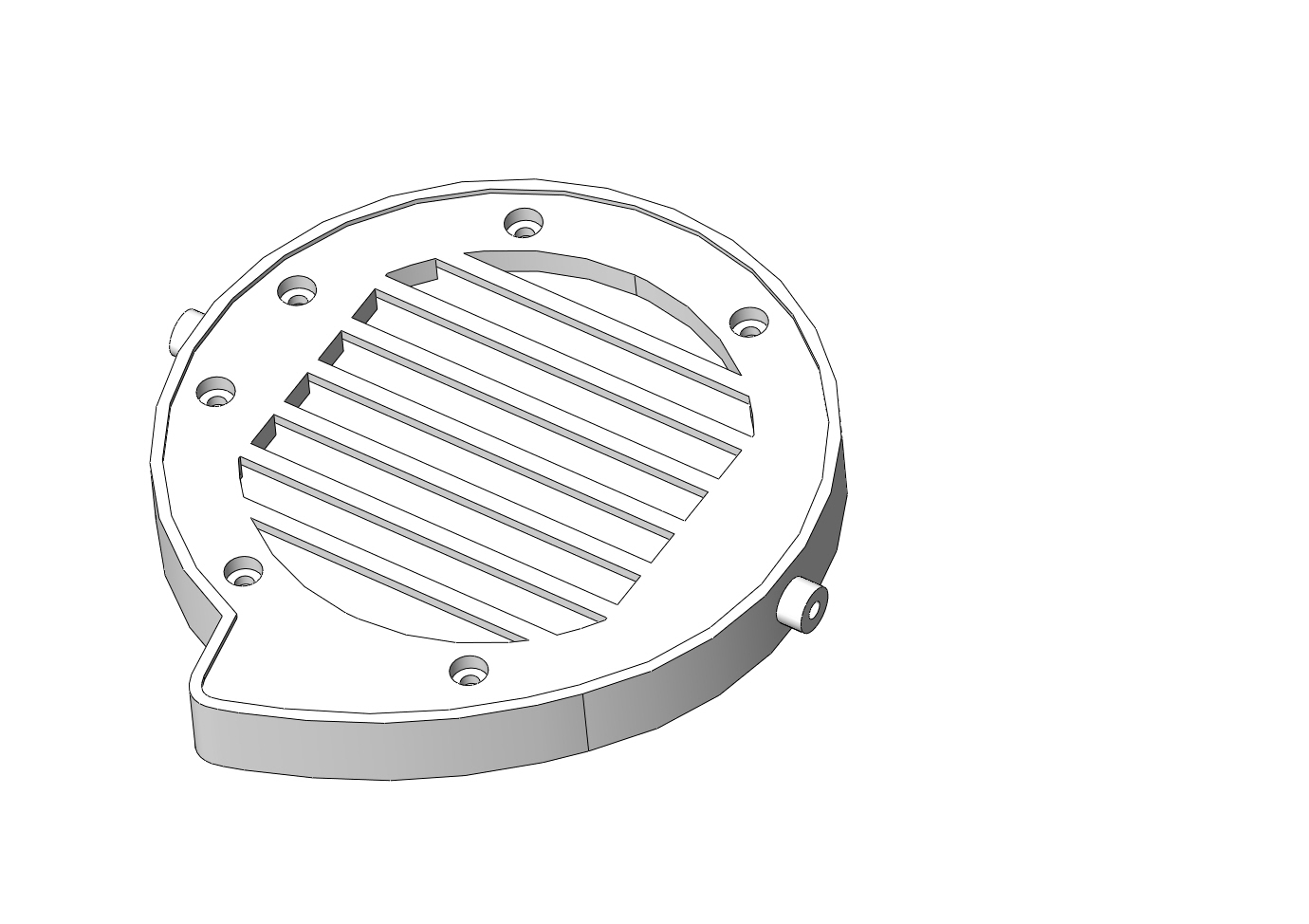

Подзавис я с прогрессом т.к. почти 2 недели ждал пока то, что я нарисовал в 2д инженер переведет в 3д (сам я с cad программами не знаком).

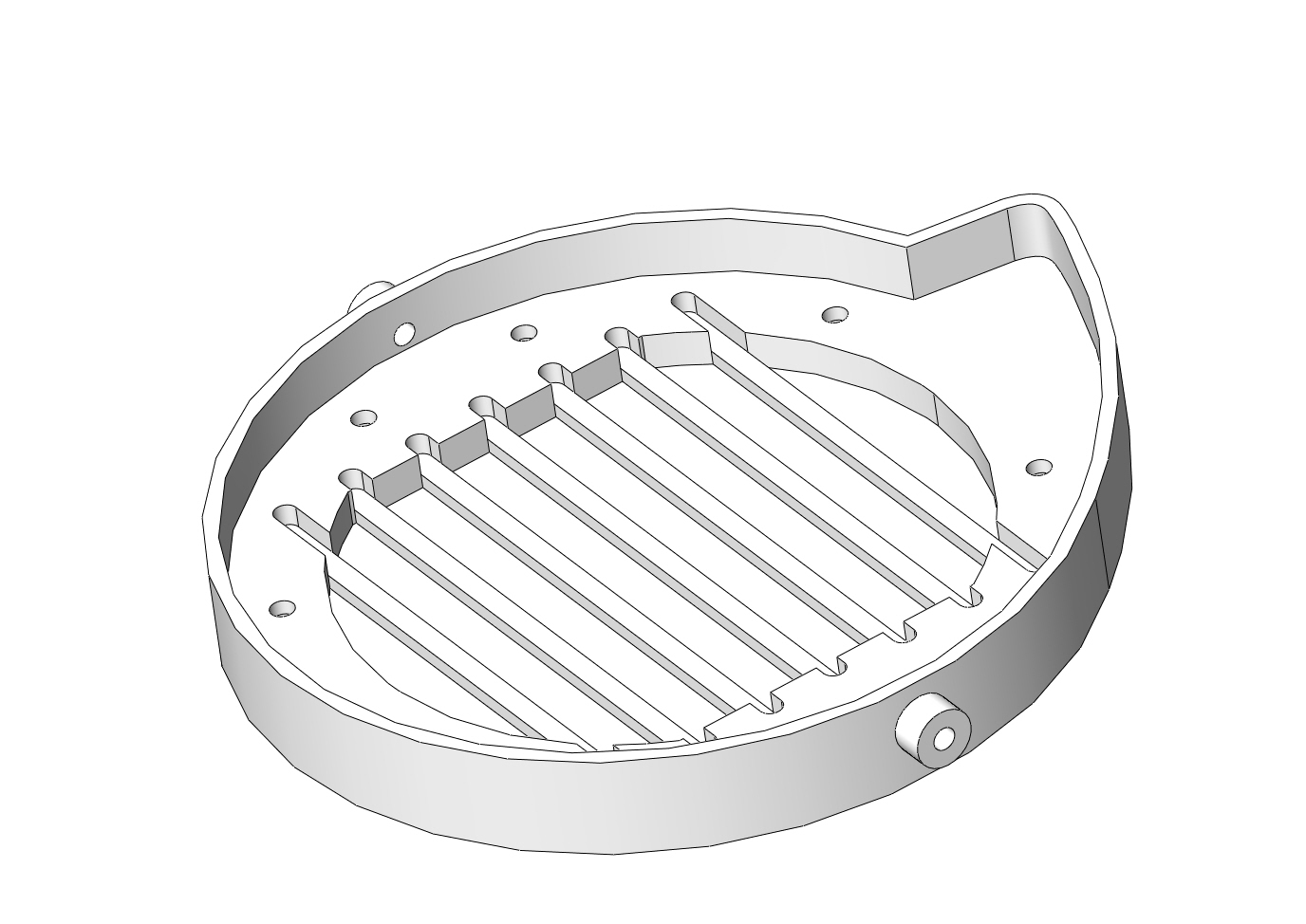

Как видите срощены вместе корпус чашки и одна из деталей.

Пока на 3д модели не отражены выборки лишнего капролоктана для облегчения веса.

Как модель будет закончена - отдам на ЧПУ фрезер.

Думаю, это поможет мне вписаться в желаемые 550 грамм.

Лицевая сторона будет заклеена решеткой на двухстороннем скотче. Под ней будут гайки. Со стороны уха - винты впотай. Доступ к ним будет при отклеивании амбюшуры.

Изменено 16 августа, 20178 г пользователем Гаруспик

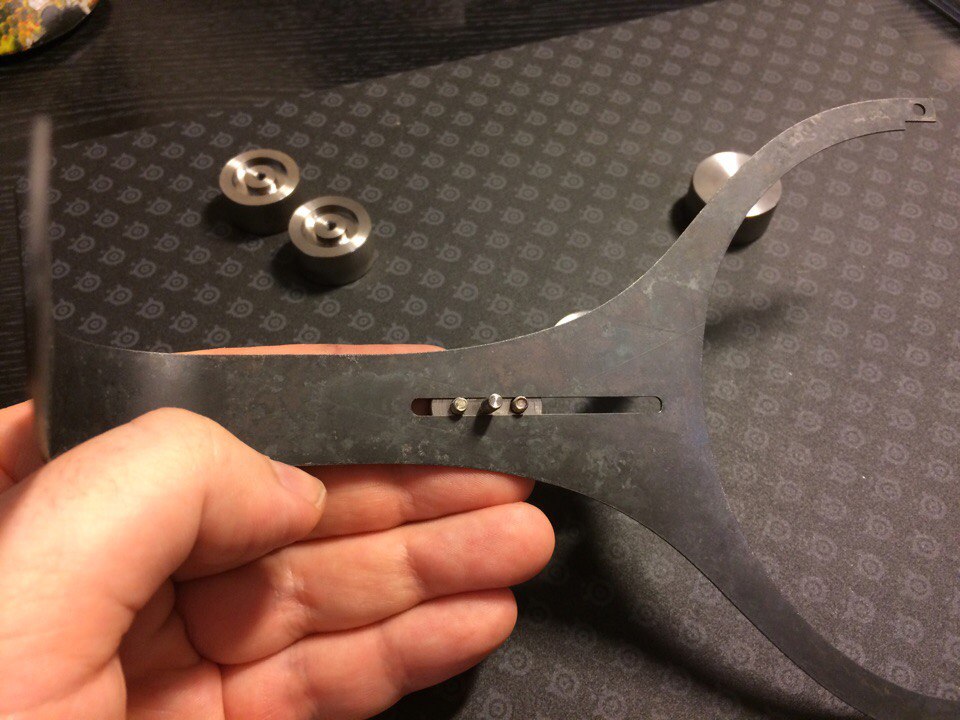

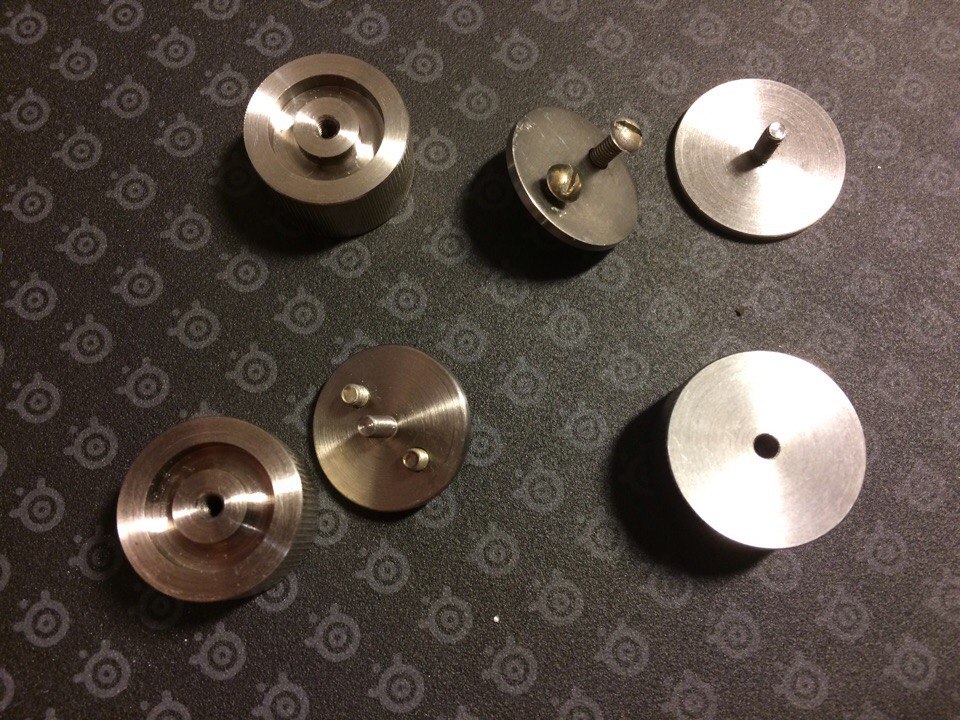

Наконец-то получил сегодня титановые закрутки. Я их переработал и теперь они скользят вдоль паза и кожаное оголовье не надо будет поправлять.



Всего таких закрутки три:

1) между половинок оголовья. Чтобы зафиксировать нужный угол или сдвинуть\раздвинуть.

2 и 3) левая и правая чашка.



Сейчас они высотой 12 мм и это оказалось избыточно массивно. Уменьшу до 8. В боковых закрутках будет сделано понижение глубиной 0.5 мм и туда вклеен алюминиевый кружок с печатью L и R в тон чашки.



Ну и с нетерпением, конечно, жду из фрезеровки новые чашки.



Вес всех закруток 50 грамм. Немало, да. Но очень надежно. На алюминии резьба срывалась рукой без проблем.

А круг самой закрутки не слишком великоват? Под хват пальцев не обязательно такой широкий вроде делать.

А круг самой закрутки не слишком великоват? Под хват пальцев не обязательно такой широкий вроде делать.



18 мм боковые, 20 верхний. Высотой все будут 8 мм. Ну не знаю, вполне удобно на ощупь. Ну и под ширину дужек же они.

Игорь все забываю спросить..

А почему вы не стали делать оголовье как у Перун?

Игорь все забываю спросить..

А почему вы не стали делать оголовье как у Перун?



В смысле почему я не стал вытаскивать пружинки из китайских наушников и не ограничился одной степенью свободы?))

Игорь все забываю спросить..

А почему вы не стали делать оголовье как у Перун?

вставлю пять копеек.

оголовье как в перун не подойдёт. чаши в перун, очень лёгкие, магнитная система же не используется, а это приличный вес.

Изменено 23 августа, 20178 г пользователем micon

Спасибо за ответы, ждем ваше творение!

Апдейт. Наконец-то получил приемлемое изделие. Не буду рассказывать сколько отвратительных экземпляров мне сделали. Очень утомляет то, что в Украине нельзя отправить 3д модель фрезеровщику и получить деталь. Можно отправить 3д модель, получить отвратительно сделанную деталь, выслушать объяснение почему она отвратительная и какой я козёл, что спроектировал такую не технологичную деталь. Затем объяснять ему технологию изготовления и кто тут козёл (и да, на этом этапе обычно идёт поиск следующего подрядчика).

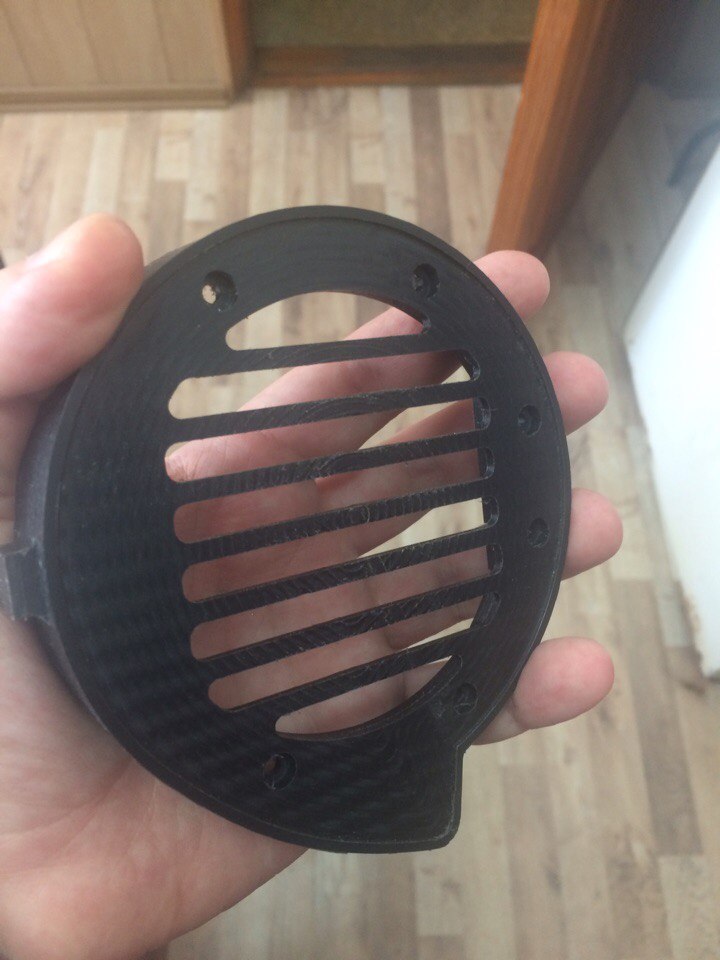

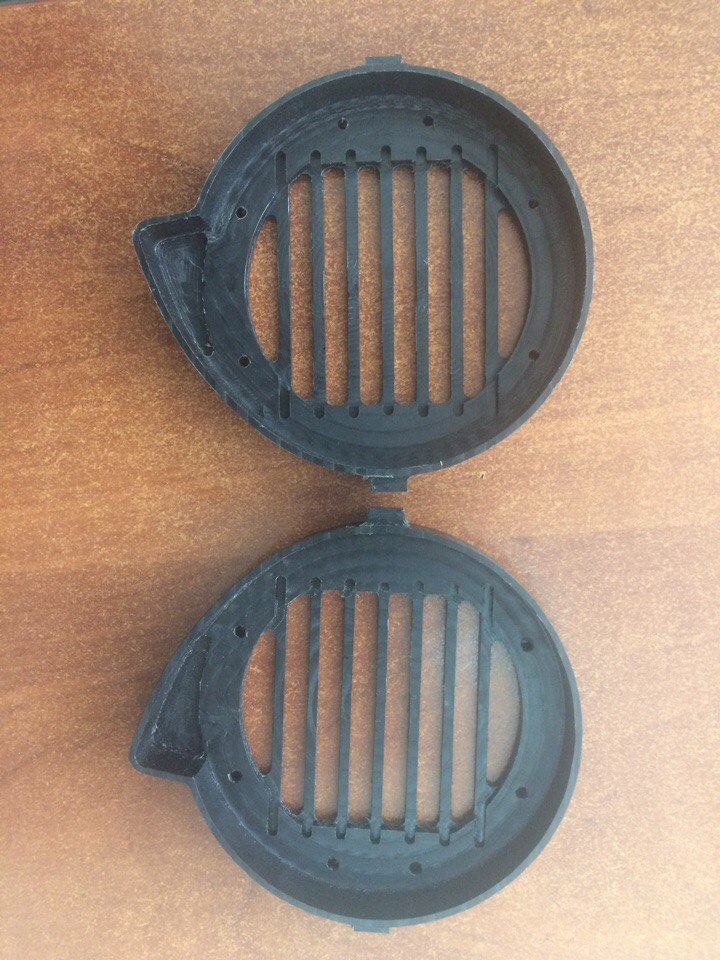

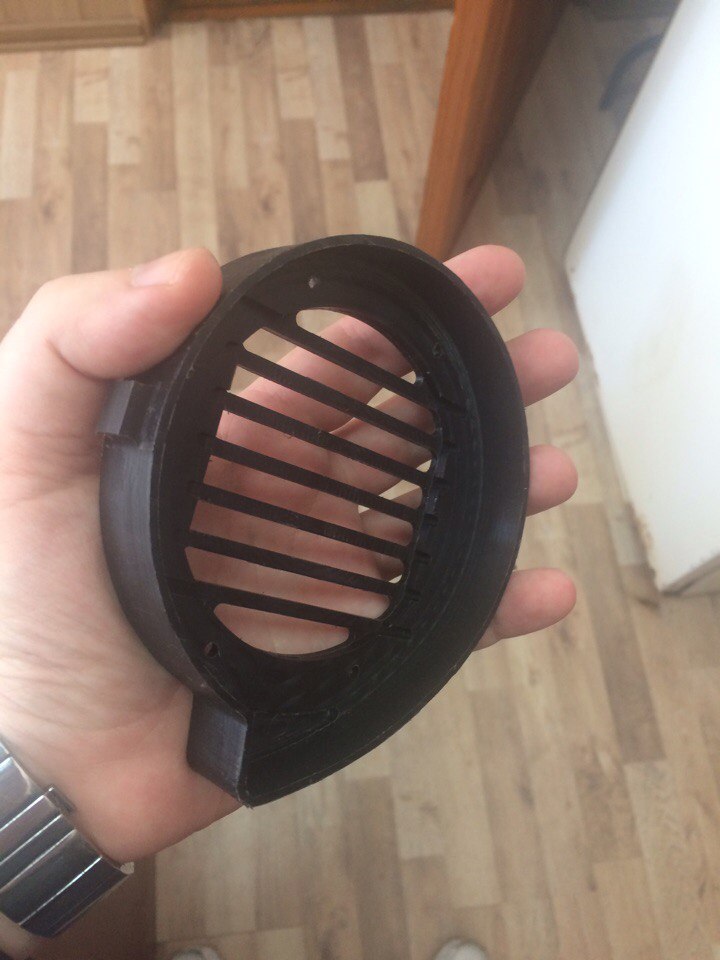

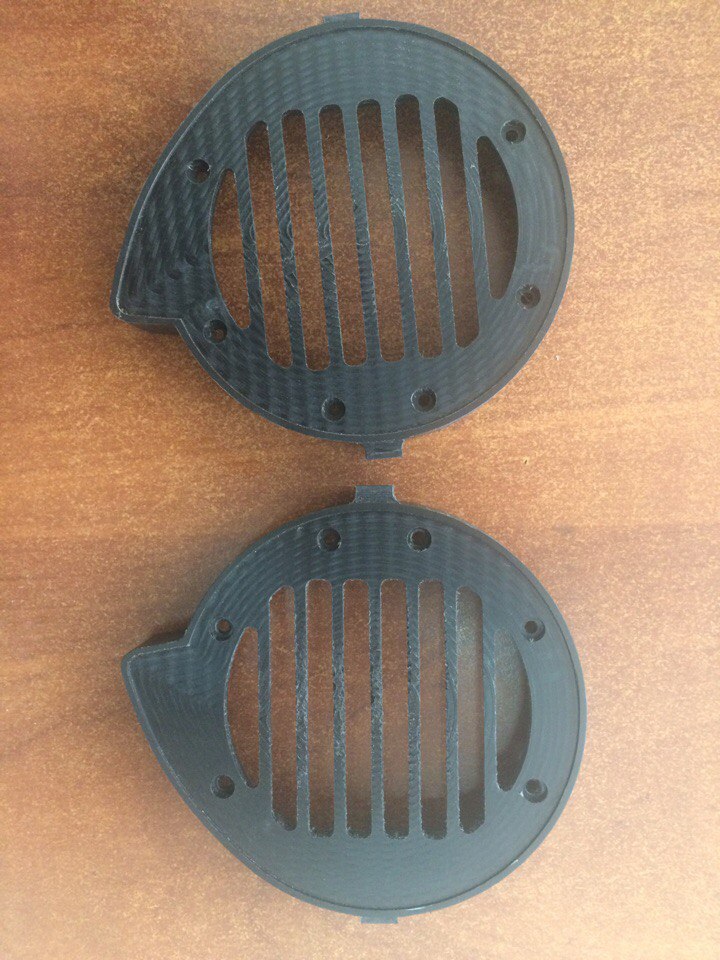

Это срощенная деталь. Две в одной, так сказать. Вес данной детали 41 грамм. Совокупно на наушниках я выгадал этим изменением около 65 грамм.



Вот как в ложемент ложится магнит

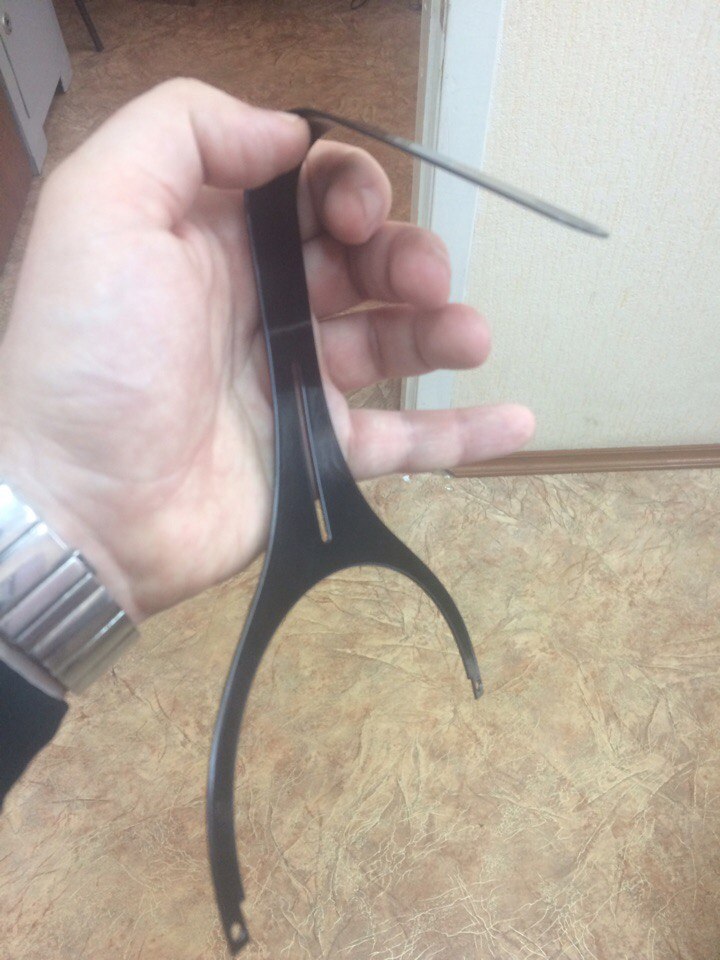

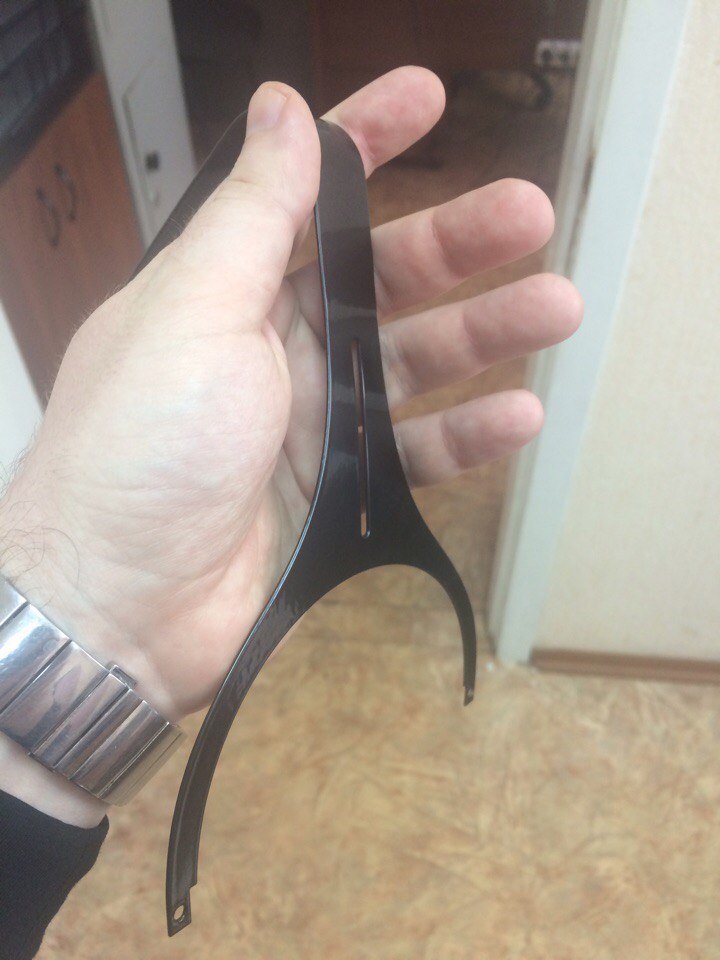

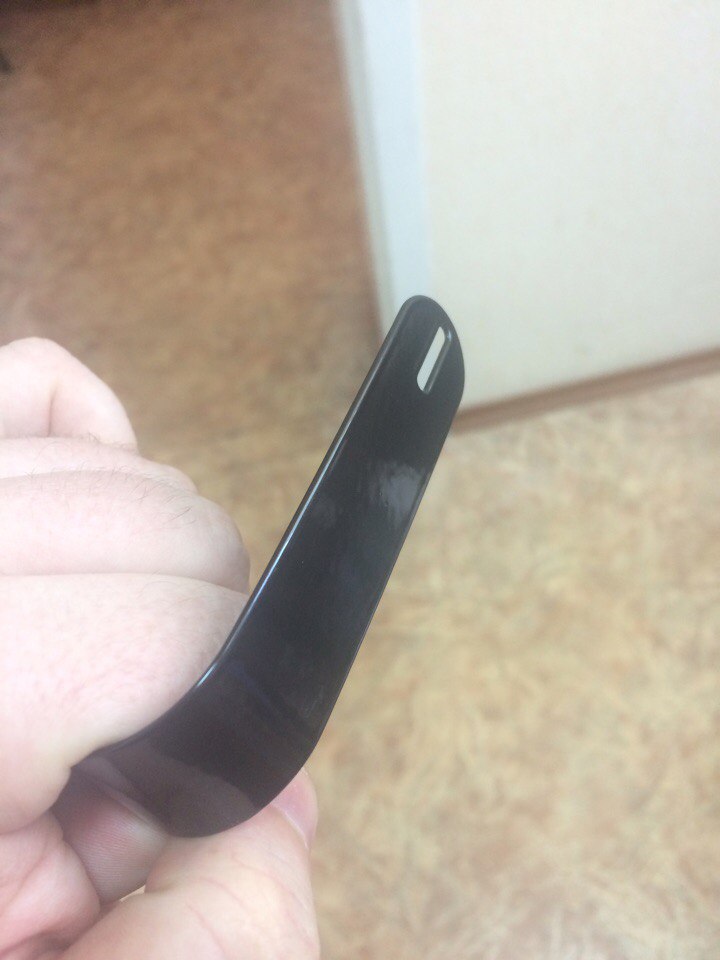

А вот покрашенные элементы оголовья.



Конструкция довольно легкая и очень прочная.

Теперь надо покрасить. Заказано 6 пар таких деталей. Поэкспериментирую с цветами.

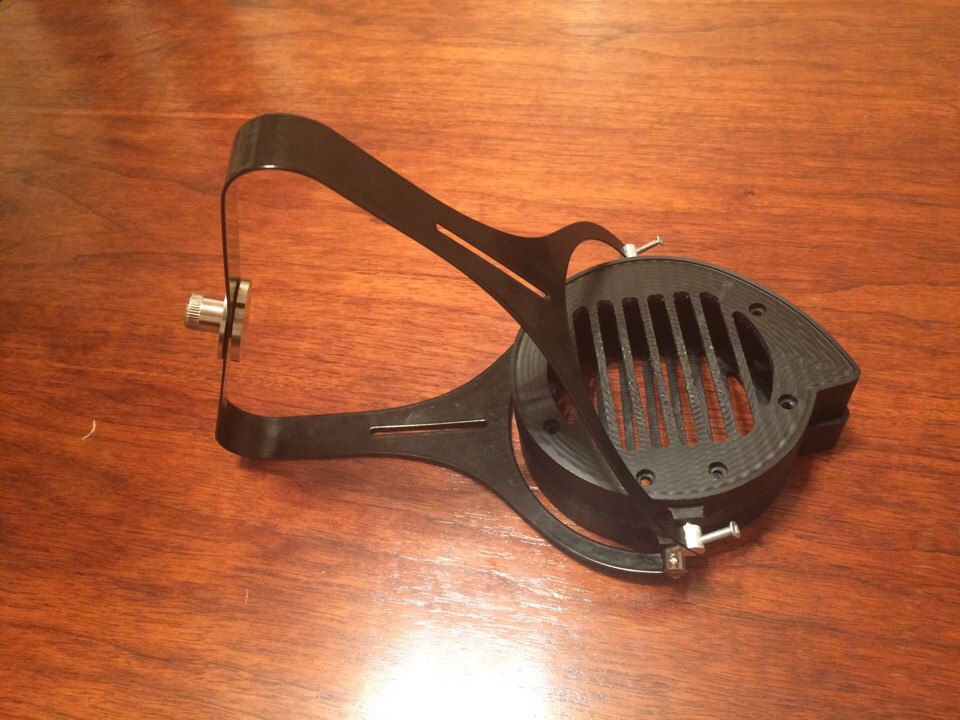

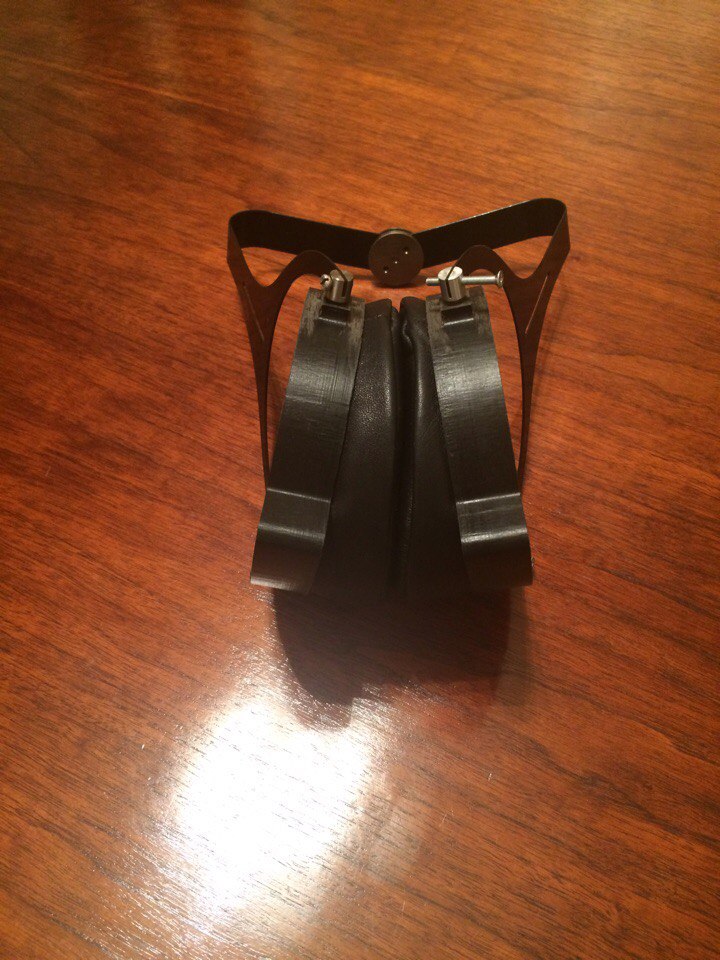

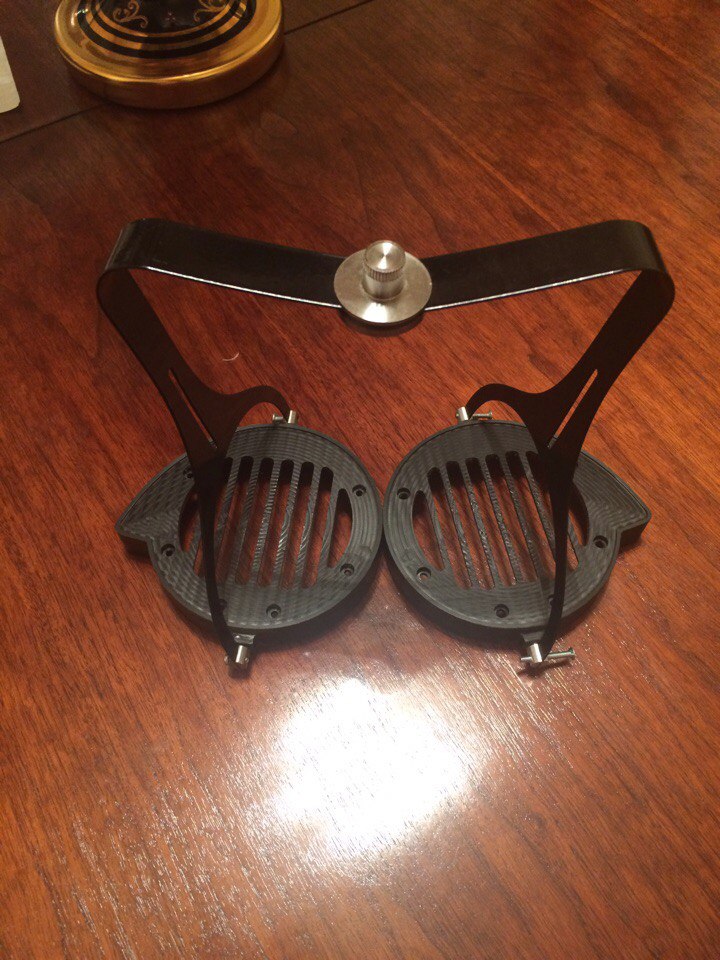

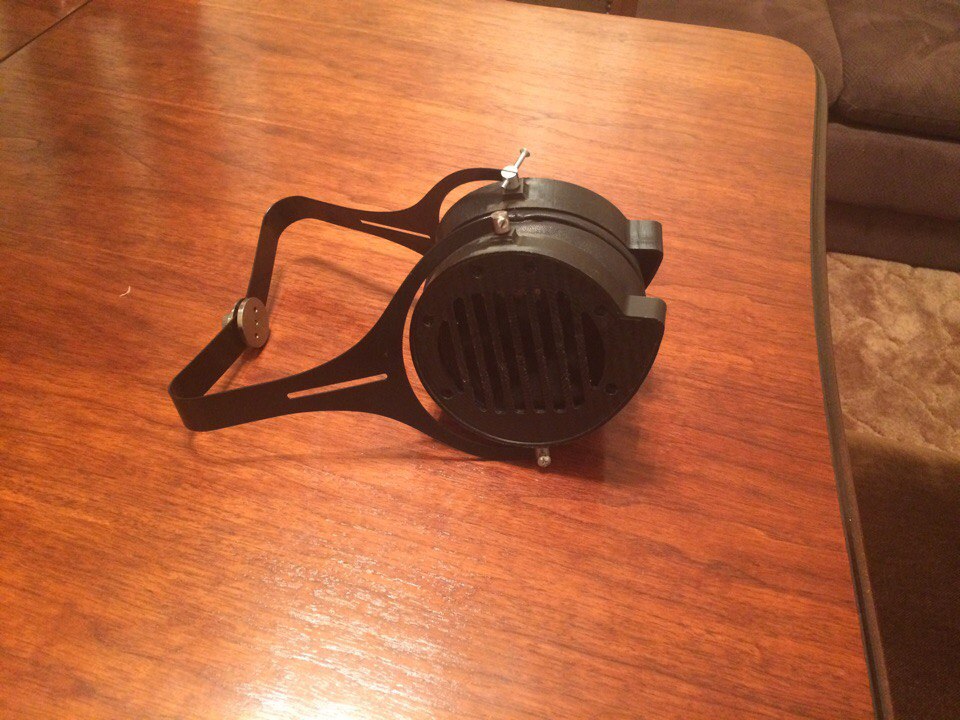

Пару фоток с процесса тестовой сборки. Фух, ну всё собралось НАКОНЕЦ-ТО!





Чего не хватает:

1. Покраски чашек. Но этап вроде пройденный, подрядчик найден.

2. Титановых крутилок. Две недели не могут уже сделать Они будут удобными, легкими и не выбиваться из дизайна.



3. Кожаной полоски оголовья



4. Решеток из алюминия (на фото из стали) ибо борьба за каждый грамм.



Разумеется, на фото не готовый экземпляр, а так сказать, скелет. Но, свет в конце тоннеля уже виден.

Изменено 8 сентября, 20178 г пользователем Гаруспик

Наконец-то получил титановые закрутки с нормальной накаткой (казалось бы, банальнейшая вещь, но и тут могут запороть. Особенно на титане).

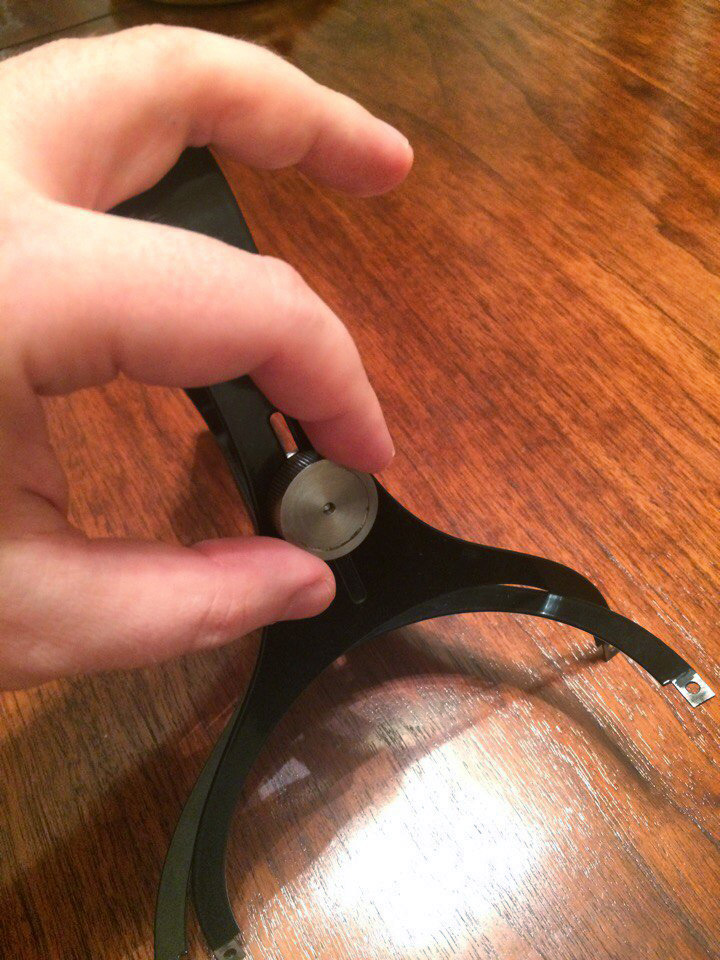

Вот такие крутилочки из титана. Почему из титана? Чтобы подольше промучаться и везде писать "а ведь из титана!". Шутка, конечно же. Потому что из алюминия я смог свернуть резьбу пальцами. Из титана я тоже смог свернуть резьбу, но уже плоскогубцами



В понижение боковых крутилок,которые вы видите на фото, будут вклеиваться кругляши цвета чашек и буквы L и R. В верхнюю - лого на фоне цвета чашек. Чашки будут разные, цветовые акценты тоже.

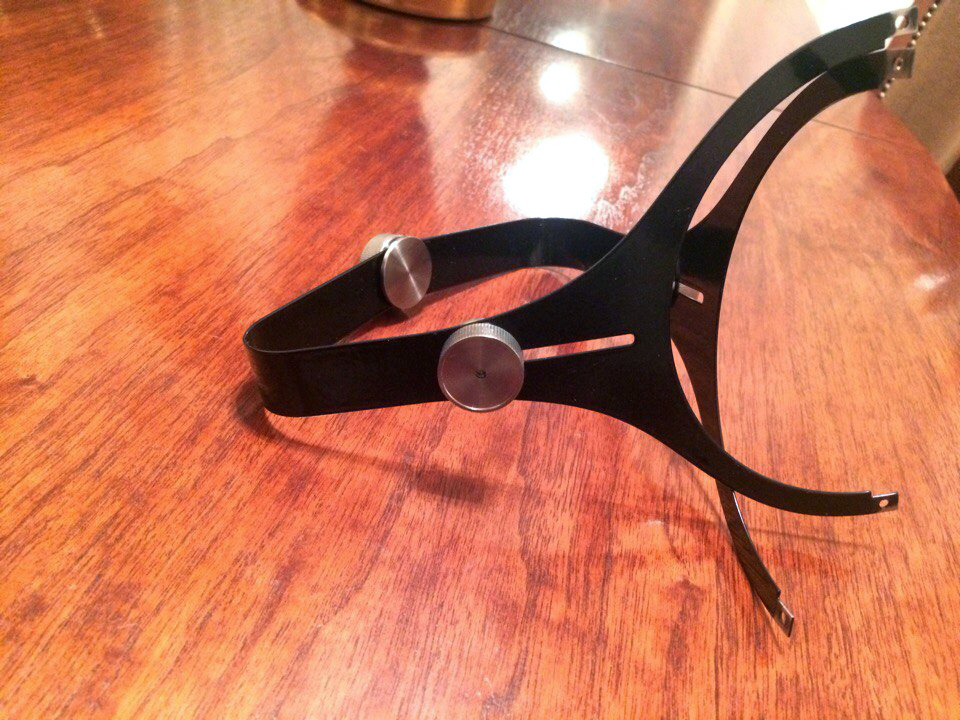

Общий вес того что вы видите на фото 114 г. Вес оголовья Hifiman около 90 грамм (и там пластиковые части).

К крутилкам будет прикручена кожаная полоска. Сейчас работаю над поиском оптимальной формы. Оголовье регулируется во всех плоскостях, а также сдвигается-раздвигается для изменения прижима.

Надеюсь, продукт на фото антогонизма не вызывает.

Надеюсь, продукт на фото антогонизма не вызывает.



главное что бы звучали долго и красиво!)

главное что бы звучали долго и красиво!)



Это понятно. Ну а как смотрится конструкция как таковая?

Мне нравится. Главное, чтобы был вариант матовой чёрной отделки чашек

Мне нравится. Главное, чтобы был вариант матовой чёрной отделки чашек



Предусмотрены глянцевые черные чашки, единственный цвет оголовья - глянцевый черный. И решетки серые шлифованные. В тон крутилкам.

Глянец хуже, ибо вещь будет маркой. Остальное дело вкуса, конечно. И, возможно, технологии покраски - тут вам виднее.



На фоне очень симпатичной конструкции это всё мелочи, конечно. Главное - звук и надёжность

Главное - звук и надёжность

Золотые слова, Виктор Венедиктович!)

P.S. Сам жду, не дождусь когда талантливый земеля порадует нас правильными ушками!

Изменено 14 сентября, 20178 г пользователем PuPS

Тонкое, изящное, паукообразное... Нет, водомерка. Глянец не ляжет на глаз, хотя нужно б в комплексе посмотреть. "Ох нелегкая это работа - из болота тащить бегемота". А так,.. ждем конечно)

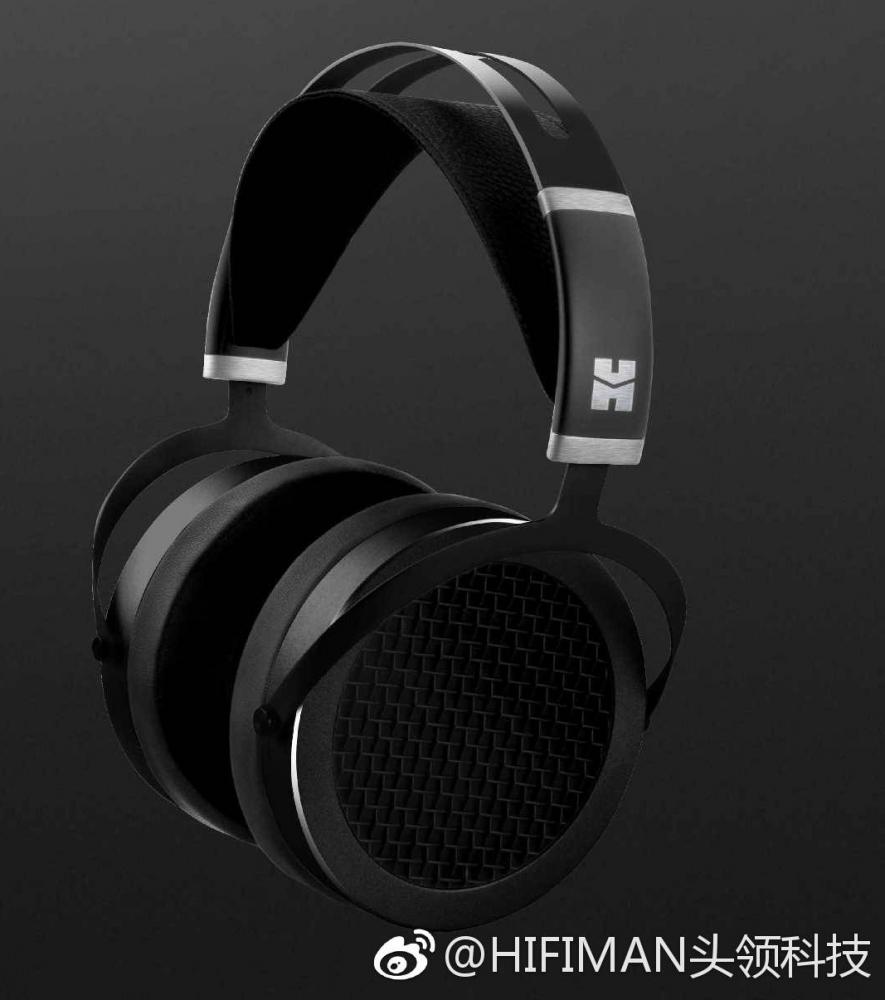

20.09.17 Китайцы не дремлют, сегодня в предфото новых HE 400i увидел знакомые силуэты этих "водомерок", но без "болтов" ... Но за 500 вечнозеленых(

Изменено 20 сентября, 20178 г пользователем van1969

В "тур" еще записывают?

Отзыв составлю, доставку до следующего участника оплачу.

20.09.17 Китайцы не дремлют, сегодня в предфото новых HE 400i увидел знакомые силуэты этих "водомерок" ... За 500 вечнозеленых)



У Гаруспика дизайн на порядок лучше. У китайцев пропорции нехороши, да и в целом без изюминки вещица, как панельный дом. Только глянец смущает, но это мои личные тараканы.

У Гаруспика дизайн на порядок лучше. У китайцев пропорции нехороши, да и в целом без изюминки вещица, как панельный дом. Только глянец смущает, но это мои личные тараканы.

Серьезно что ли? Мне кажется наоборот, у китайцев, в отличие от их старых наушников, очень неплохой минималистичный дизайн, ползуясь вашим сравнением, у них качественных дом, нарисованный профессиональным архитектором, а у Гарупсика некая самодейтельность, когда человек полистал пару книжек по архитектуре и понатаскал идей ото всюду подряд.

У китайцев однозначно лучше дизайн. Но я не могу его повторить в единичных изделиях т.к. для этого нужны штампы для гибки листового металла (простыми приспособлениями тут уже не обойтись, присмотритесь как изогнуты дужки) и присутствуют пластиковые части, для которых необходимы пресс-формы.

Но вот только я не вижу второй степени свободы кручения чаш.

У китайцев однозначно лучше дизайн. Но я не могу его повторить в единичных изделиях т.к. для этого нужны штампы для гибки листового металла (простыми приспособлениями тут уже не обойтись, присмотритесь как изогнуты дужки) и присутствуют пластиковые части, для которых необходимы пресс-формы. Но вот только я не вижу второй степени свободы кручения чаш.

Да я как бы не в упрек, тут все понятно.

Мне кажется сделано как у баеров, то есть поворачивается в детале, где вилка входит в оголовье. Хотя на картинке эта деталь довольно тонкая, может просто рендер не точный.
