AMB Beta22 - эксперименты, опыты и пр. доработки по улучшению звука.

[bbest 93 2 Тракты]

по поводу soft-start -а уже реализовано в сигме 22 http://www.amb.org/forum/sigma22-soft-start-t2704.html . Достаточно увеличть R3 до ... допустим ... 25К.

[AAB 780 6 Тракты]

А в Москве есть, кто может провести апгрейд беты?

[bbest 93 2 Тракты]

А в Москве есть, кто может провести апгрейд беты?



Не спешите применять мод :-), сам Ти Кан говорит

You should not increase the time any further. Too slow a ramp-up of supply voltage is bad, because the amp will spend more time getting to its proper operating points, and you may actually hear start-up noise.

Мод нужен только в особых случаях.

[AAB 780 6 Тракты]

Я даже не про мод,а про добавление новых входных разъемов и смены входных резисторов.

[psys 239]

@AAB, спросите Павла BesPav возможно он заинтересуется.

[Bonza 491 1 Тракты]

Народ, а три платы-то звучат лучше двух. Наконец-то я это проверил.

[zAg 3 251]

Народ, а три платы-то звучат лучше двух. Наконец-то я это проверил.

Это где активная земля?

Я проверял и никакой разницы не уловил, даже без активной земли показалось, что звук немного лучше.

Вы проверяли на одних и тех же сборках с одинаковой кабельной обвязкой, потенциометром и пр.?

[Bonza 491 1 Тракты]

,

Да конечно, на своей Бете и проверял. От 3-го контакта наушникового гнезда отпаял провод, который шёл на эту плату, а к этому контакту подпаял проводок, который другим концом подсоединил к клемме заземления, как BesPav говорил.

[zAg 3 251]

,

Да конечно, на своей Бете и проверял. От 3-го контакта наушникового гнезда отпаял провод, который шёл на эту плату, а к этому контакту подпаял проводок, который другим концом подсоединил к клемме заземления, как BesPav говорил.

Провод был аналогичен тому, что идёт на подключение активной земли?

И как в Вашем случае выразилось это улучшение звука с использованием активной земли?

[BesPav 117]

проводок, который другим концом подсоединил к клемме заземления



Можно повыбирать:



Но лучше всего собрать усилитель, в котором сильноточные цепи не связаны с землей.

[Bonza 491 1 Тракты]

,

Мне нужно отскочить, потом отпишусь поподробнее. У меня изначально 3-платная Бета от Гелиума, и я просто сегодня попробовал отключить плату "активной земли" и послушать, что будет. Поэтому не совсем понял, почему провод, который я кинул на корпус, должен быть таким же.

[Александр Карелин 3 723]

@Bonza, трехплатность может дать какой-то эффект в 2 случаях:

- плацебо

- если в сети электропитания присутствует нечто специфически негативное



Так что во втором случае вполне возможны слышимые изменения звука которые можно трактовать как улучшения и все норм.



[Bonza 491 1 Тракты]

@BesPav,

Э-э, спасибо, конечно, но... Я вам уже говорил, что к радиоинженерии никакого отношения не имею. Вы просто забыли.

[Bonza 491 1 Тракты]

@Александр Карелин,

Точно не плацебо, потому что я это предвидел, и подстраховался на этот случай. Позже отпишусь. Насчёт сети не знаю, но BesPav говорил, что некие изменения параметров с "активной землёй" имеют место быть.

[Fireblade 951]

Я вам уже говорил, что к радиоинженерии никакого отношения не имею.

Но сколько плат в текущий момент времени включено вы же знаете. А тут такая логика- три платы должно быть круче двух, или например дуал моно цап круче чем на одной микросхеме и так далее Плацебо исключать по этому параметру нельзя. Тут нужен слепой тест.

[BesPav 117]

некие изменения параметров с "активной землёй" имеют место быть.



С активной землей измеряется этот ушник точно хуже.

Можно почитать здесь:

http://nwavguy.blogspot.ru/2011/05/virtual-grounds-3-channel-amps.html?m=1



Проблема в другом - ИЗМЕРЯЕМЫЕ параметры плохо связаны с СУБЪЕКТИВНЫМ восприятием звука.



Поэтому, если 3-канальная версия нравится больше - смело ее и оставляйте.



Тут нужен слепой тест.



Да лишь бы владельцу нравилось.

Изменено 6 октября, 2016 пользователем BesPav

[Bonza 491 1 Тракты]

@Fireblade,

Всё наоборот. Как раз после прочитанного я ожидал, что без платы "активной земли" или будет лучше, или я не замечу разницы. Если бы было лучше, то я бы спокойно оставил 2-х платный вариант и просто закрыл бы крышку, не испытывая никаких душевных терзаний по этому поводу. Но пришлось всё вернуть в исходное состояние.

[energetik 92]

,

Мне нужно отскочить, потом отпишусь поподробнее. У меня изначально 3-платная Бета от Гелиума, и я просто сегодня попробовал отключить плату "активной земли" и послушать, что будет. Поэтому не совсем понял, почему провод, который я кинул на корпус, должен быть таким же.



На корпус кидать этот провод совсем не нужно!

[Bonza 491 1 Тракты]

@energetik,

WTF... А как надо было сделать?

[zAg 3 251]

@energetik,

WTF... А как надо было сделать?

[BesPav 117]

А как надо было сделать?



Подключить земляной провод наушников на земляную клемму Сигмы22.

[Bonza 491 1 Тракты]

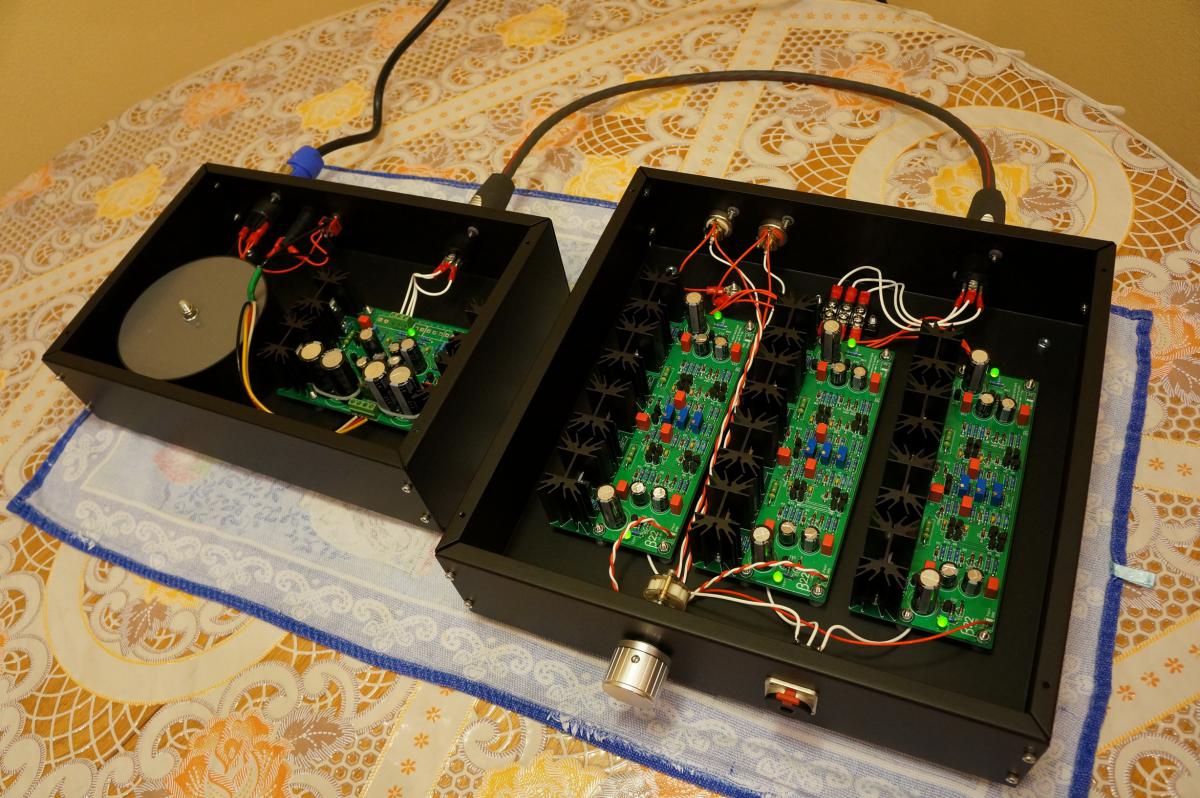

Так. Давайте ещё раз. К гнезду наушников припаяно 3 белых провода. 2 провода - это, как я понимаю, левый и правый каналы, а третий идёт к плате активной земли, расположенной справа. Так вот, я отпаял этот провод от гнезда и просто оставил его висеть в воздухе. Таким образом, я ведь отключил эту плату, или нет? Далее, к освободившемуся контакту гнезда наушников я припаял другой провод, а второй его конец подключил к клемме заземления, которая расположена в левой верхней части усилителя, возле RCA-входов.

Мне что, надо было подсоединять его к клемме, которая находится во втором, силовом блоке? А разве это что-то меняет?

Изменено 6 октября, 2016 пользователем Bonza

[BesPav 117]

Мне что, надо было подсоединять его к клемме, которая находится во втором, силовом блоке?



Нет, достаточно подключить на земляной контакт где-то вот здесь:



А разве это что-то меняет?



Да, меняет.

Собственно представьте, что вы один из тех самых электронов, которые пробежав по звуковой катушке заставили мембрану двигаться и излучать упругие продольные волны...



Вопрос - откуда и куда вы бежите?

(Пока не будем задумываться - почему?)



Ответ - от минусовой клеммы на плюсовую (или, если хотите, наоборот).



Теперь вопрос изменим:

Где встречаются электроны правого и левого наушников?



Вот в эту точку и надо подключить земляной провод. В вашем случае, очевидно, это клеммы ввода питания в блок усилителя.



Тут есть и еще один провокационный вопрос:

В какой точке поддерживается постоянное напряжение? (Это нужно чтобы всегда бежало одинаковое количество электрончиков).

Ответ - на клеммнике Сигмы, а должно быть - на стоках выходных транзисторов.



Понимаю, что этот форум для подобных дискуссий не самое удачное место, но постарался без заумных терминов.

[Bonza 491 1 Тракты]

@BesPav,

Ага. Спасибо. Попробую ещё раз. Тогда пока прошу считать все предыдущие заявления недействительными.

[zAg 3 251]

Так. Давайте ещё раз. К гнезду наушников припаяно 3 белых провода. 2 провода - это, как я понимаю, левый и правый каналы, а третий идёт к плате активной земли, расположенной справа. Так вот, я отпаял этот провод от гнезда и просто оставил его висеть в воздухе. Таким образом, я ведь отключил эту плату, или нет? Далее, к освободившемуся контакту гнезда наушников я припаял другой провод, а второй его конец подключил к клемме заземления, которая расположена в левой верхней части усилителя, возле RCA-входов.

Мне что, надо было подсоединять его к клемме, которая находится во втором, силовом блоке? А разве это что-то меняет?

Я Вам вверху привёл схему, как подключать землю наушникового терминала при 2-х платной сборке с пассивной землёй. Она цепляется на свободное гнездо земли на выходе платы БП Сигма22 (то, что у Вас в другом ящике, там где трансформатор). С активной земли при этом лучше ещё снять и питание (если у Вас эта плата подключена через клемы, то это не сложно сделать).
