Схемотехника усилителей для наушников.

[Rander 2]

Максим_В.

Простите, а какую цель вы преследовали эти постом?

если не сложно посмотрите ровно 1 пост выше, если вам есть что сказать по существу по данным пунктам - с удовольствием и благодарностью выслушаю ваше мнение.

усилитель на "16-50 ом", "море схем" в гугле и прочие голословные утверждения мне не требуются...

[Максим_В. 81]

Rander

я сказал ровно то,что хотел.Гугль не надо,тему просмотрите.

[MTB-Rider 45 3 Тракты]

какой из этих китов будет предпочтительнее по схемотехнике и тд? лохмана собрал, хочу еще



http://www.спам.com/itm/E4-FET-headphone-Amplifier-kit-UPC1237-Class-A-WLX-5-/200723842757?pt=US_Home_Audio_Amplifiers_Preamps&hash=item2ebc12c6c5



http://www.спам.com/itm/E5-Headphone-amplifier-K170-K2381-J407-Kit-WLX-/160888768233?pt=US_Amplifier_Parts_Components&hash=item2575b7c6e9

[Jaster 634 5 Тракты]

Ежели просто чтобы попрактиковаться, то первый и берите.

Ежели слушать музыку - то никакой.. лучше соберите Семигор или ламповый.

[MS audio laboratory 179]

@MTB-Rider, примерно один уровень у этих КИТов. В схеме этого есть какой-никакой стабилизатор напряжения питания, что является плюсом.

[zAg 3 251]

какой из этих китов будет предпочтительнее по схемотехнике и тд? лохмана собрал, хочу еще



http://www.спам.com/...=item2ebc12c6c5



http://www.спам.com/...=item2575b7c6e9

Тогда может лучше Panda Hifidiy собрать или лучше Beta22.

[steel_monkey 99]

Собрал вот этот повторитель, точнее только его выходной каскад, регулятор громкости на 10 КОм. http://www.vegalab.ru/forum/showthread.php/27847-Повторитель-К.Мусатова-на-BSP129 . По-моему, заметно точнее Семигора, хотя и не имеет такого мощного баса.

Изменено 21 мая, 2013 пользователем steel_monkey

[MTB-Rider 45 3 Тракты]

Тогда может лучше Panda Hifidiy собрать или лучше Beta22.



может через годик



http://www.diyaudiop...-LM317-Headamp/ имеется низковольтный ламповый гибридник по схеме "святая простота", у всех кто собирал и выкладывал осциллограммы на разных ресурсах - все идеально и звук вроде как отличный, а у меня звук фуфло, причем на вч. сегодня прогнал генератором, сначала синусоидой, все норм только на 20 кгц спад в 2 раза. начал прямоугольником и тут пошла самая лажа. как я понял у моей платы большие проблемы с быстродействием? у всех кто собирал на выходе стояли muse kz, у меня простые nichikon, может ли быть все дело в них или лампа не подходит под такой режим?



20 гц

1 кгц

10 кгц

Изменено 22 мая, 2013 пользователем MTB-Rider

[victorvvo 511]

Хм... Гибридник с напряжением питания 12 Вольт ....Еще и полевик на выходе. Оригинально, если не сказать больше. При таком напряжении питания даже на биполярных транзисторах что-нибудь приличное (кроме повторителя напряжения) сделать затруднительно, а тут...

Это я добавил оптимизма Уточните напряжения на схеме. Полевик пока выпаяйте, посмотрите сигнал на аноде лампы.

Если на аноде все в порядке (без полевика), то установите между анодом и затвором резистор 200...300 Ом.

Изменено 22 мая, 2013 пользователем victorvvo

[MS audio laboratory 179]

прогнал генератором

Программный генератор? Осциллограммы похожи на работу сигма-дельта ЦАП.

LM317 от разных фирм-производителей сильно отличаются. В звуковую цепь их лучше не ставить - медленные. Разделительная емкость на выходе мала для 32 Омных наушников. Ее номинал нужно увеличить раза в 2-4. Разделительный конденсатор на входе теоретически можно исключить.

Лампы для этой схемы подойдут не все. Одна может работать, а другие - нет. Режимы триода далеки от номинальных.

[victorvvo 511]

Да, я упустил этот момент - что осциллограф может быть настоящий, а генератор - нет....

[Jaster 634 5 Тракты]

Если нет генератора - используйте сигналы в записи. Программный генератор меня уже подвел пару раз..

[MS audio laboratory 179]

Если нет генератора - используйте сигналы в записи. Программный генератор меня уже подвел пару раз..

Если ЦАП на ЗК совсем никудышный, то только синусоидальные сигналы можно использовать для визуальной оценки. Прямоугольные импульсы всегда будут далеки от идеала. Но если нужно подать прямоугольник, то проще собрать генератор на какой-нибудь логической микросхеме. С таким генератором можно будет адекватно оценить искажения импульса.

Вот схема для примера:

Изменением емкости С1 можно менять частоту следования импульсов. При номинале 0,047 мкФ частота примерна равна 10 кГц. Микросхема подойдет из серии 74HC00 и подобные И-НЕ или ИЛИ-НЕ.

На выход нужно поставить потенциометр примерно на 100 кОм, а с движка снимать сигнал для подачи на вход усилителя.

Изменено 22 мая, 2013 пользователем MS audio laboratory

[MTB-Rider 45 3 Тракты]

Прямоугольные импульсы всегда будут далеки от идеала.



после этих слов посмотрел что на выходе зк (xonar ds) именно то что на осциллограммах, а сразу посмотреть не догадался. придется ваять генератор.

[AlexZaharov 0]

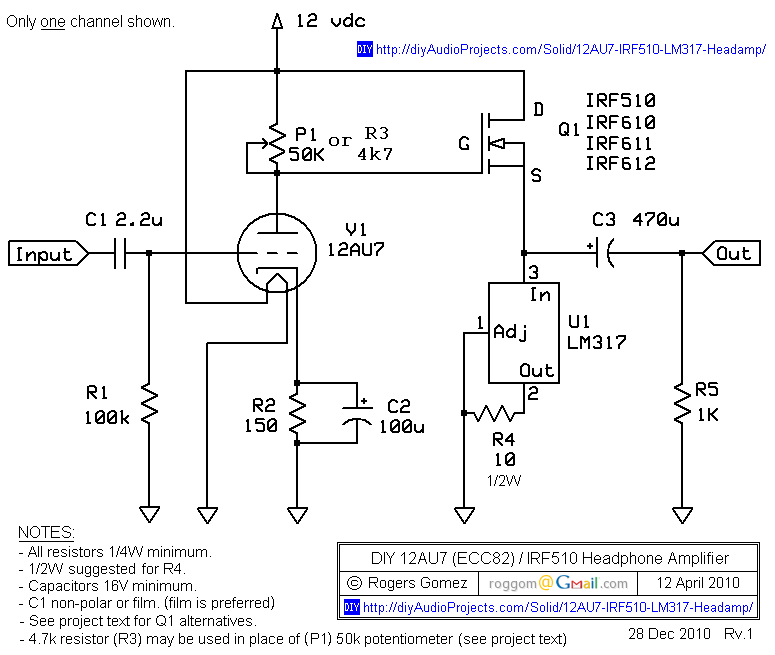

Всем привет! Есть вопрос по усилителю! Нашел схему на лампе 12au7 и LM317. Пойдет ли она для наушников 50-60ом?

[8street 393]

@AlexZaharov, ваш вопрос звучит примерно также как и "нашел авто синего цвета, подойдет ли он для бездорожья?".

[MS audio laboratory 179]

Всем привет! Есть вопрос по усилителю! Нашел схему на лампе 12au7 и LM317. Пойдет ли она для наушников 50-60ом?

Схему покажите?

[AlexZaharov 0]

Всем привет! Есть вопрос по усилителю! Нашел схему на лампе 12au7 и LM317. Пойдет ли она для наушников 50-60ом?

Схему покажите?

Ой сорри, тупанул, я в том сообщении картинку выбрал, кнопку загрузить не нажал

Изменено 19 июня, 2013 пользователем AlexZaharov

[Jaster 634 5 Тракты]

Подойдет.

[MS audio laboratory 179]

@AlexZaharov, мощность выходная будет малой, но как начальный и простой усилитель сойдет. Для 50-60 Ом подойдет. Я бы в этой схеме LM317 заменил на резистор. Все же не для аудио сделаны LM317.

Как альтернативу могу порекомендовать вот такую схему http://www.radiolamps.ru/images/headphone_6_1.jpg

[AlexZaharov 0]

Спасибо за схему! 6н23п хорошие лампочки! Эта схема будет лучше, чем та, котоую я выкладывал? И еще: у Вас случайно нет готовой печатной платы или фотки грамотного монтажа? Опыт постройки ламповых усилков есть, т.к. я сам делал гитарный ламповый комбик на 3х лампах и знаю, что очень легко можно заставить усилок фонить, шуметь, ловить вч возбуды от неправильного расположения деталей, проведения анодных, накальных, земляных проводов и тд. Поэтому и хочется взять и повторить работающий монтаж.

[MS audio laboratory 179]

Спасибо за схему! 6н23п хорошие лампочки! Эта схема будет лучше, чем та, котоую я выкладывал? И еще: у Вас случайно нет готовой печатной платы или фотки грамотного монтажа? Опыт постройки ламповых усилков есть, т.к. я сам делал гитарный ламповый комбик на 3х лампах и знаю, что очень легко можно заставить усилок фонить, шуметь, ловить вч возбуды от неправильного расположения деталей, проведения анодных, накальных, земляных проводов и тд. Поэтому и хочется взять и повторить работающий монтаж.

6Н23П-ЕВ особенно военной приемки с хранения. Но их купить бывает очень сложно. Я бы сказал будет не хуже. Печатной платы нет, монтаж проще сделать навесной, т.к. элементов мало. Если сделаете разводку общего провода "звездой", то от части проблем возникнуть не должно. Накал лампы можно запитать постоянным током от стабилизатора напряжения на 6В. Это тоже должно снизить вероятность появления фона. Само собой, что питание 20В тоже нужно иметь стабилизированное. Вот там как раз уместна будет LM317.

[AlexZaharov 0]

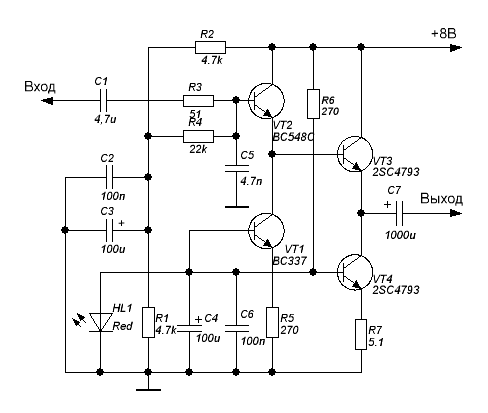

Еще я хочу спаять какой нибудь простенький усилитель для sennheiser hd558 с e-mu0204 c более менее приличным качеством на первое время. Порылся в схемах, посоветуйте, что лучше выбрать.

Подкупает своей простотой Grado, но оригинальной микрухи нет, продается только LM4562 за 370р.

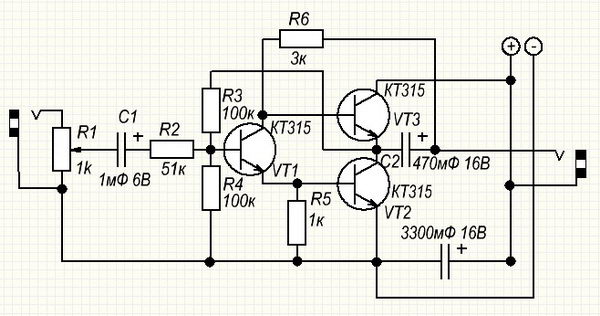

Кто то очень хвалит на транзисторах кт315, их везде навалом, но как будет качество звука хз.

данные первые две схемы работают от батарейки и хватает ее надолго, что тоже очень устравивает.

Судя по статье из журнала неплохое качество дает микруха tda2003. Стоит дешево, но пишут что ожидали от нее худшего и качество неплохое.

И напоследок усилитель "uxi". Сложнее всех, автор делая схему отталкивался от усилителя "семигор". Думаю будет лучше всех вышеперечисленных, но и сложнее. Хотелось бы чтонибудь попроще.

прошу мнения у экспертов, что лучше собрать.

[8street 393]

@AlexZaharov, думаю вам лучше подойдет первый вариант по таким критериям, как простота/качество/трудозатраты.

А если туда добавить трансформатор и стабилизаторы LM317 LM337, то будет и от сети работать.

[AlexZaharov 0]

Спасибо! А LM4562 подойдет для градо? Где то читал что она даже лучше по параметрам, но как она будет себя везти с низкоомными ушами и придется ли переделывать схему.

Еще продается OPA2134 такая же как в схеме chmoy, но она для низкоомных вроде как не очень.

Изменено 25 июня, 2013 пользователем AlexZaharov
