Мои самопальные ТДС-15

[snorry 3 064]

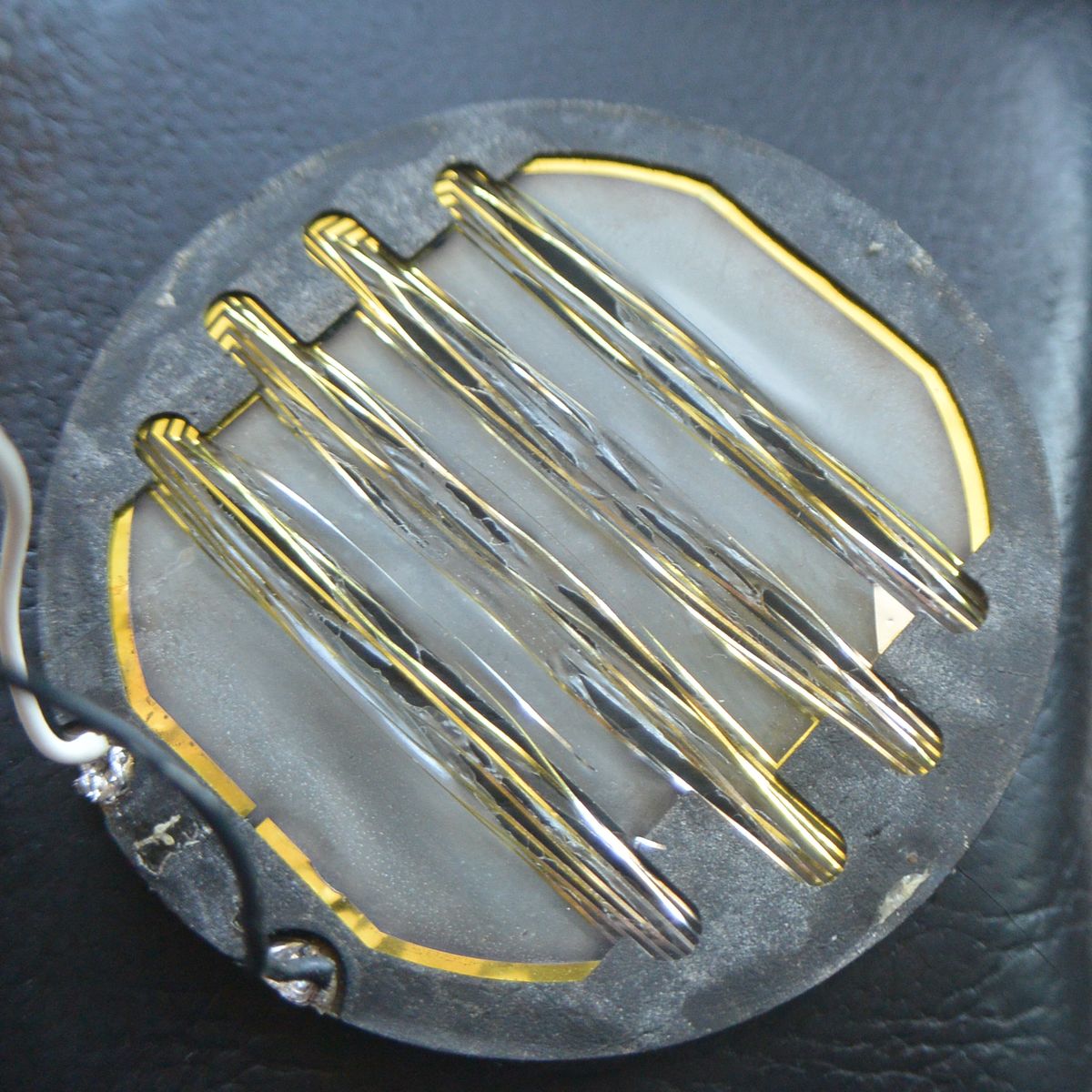

Мембраны обычные.

[micon 216]

Мембраны обычные.

сборщик предполагал, что этот экземпляр попадет в руки мастера, и всё будет у порадку)) Изменено 6 апреля, 2018 пользователем micon

[snorry 3 064]

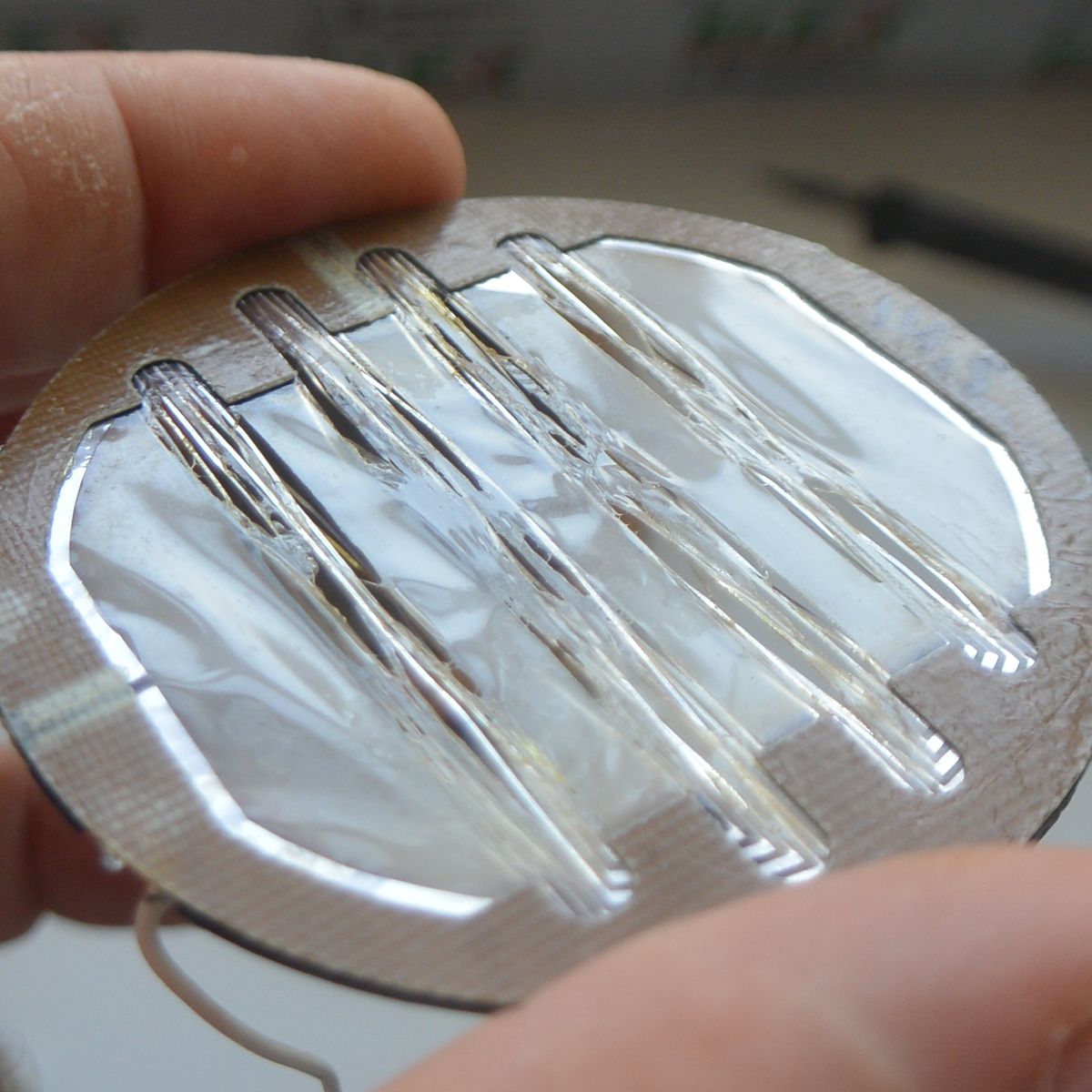

Раньше никогда такого не видел)))

Владелец слегка переборщил с уровнем сигнала. Интересно, это сколько же там ватт было, что лавсан поплавился...

[Garbuslik 1]

Почему фольга разного цвета? Или это клеевой слой желтый между фольгой и пленкой?

[snorry 3 064]

Это антикоррозионное покрытие.

[Garbuslik 1]

А покрытие это из чего сделано? Металл или лак?

[snorry 3 064]

гальваника

[xmrdeadx 0]

Привет. извините народ! не у кого не завалялась мембрана или драйвер от тдс15, поделитесь

[ROSH 780]

Владелец слегка переборщил с уровнем сигнала.

Наверное напрямую к клеммам колоночного усилителя подключили и ручку выкрутили до упора.

[vitas_satana 5]

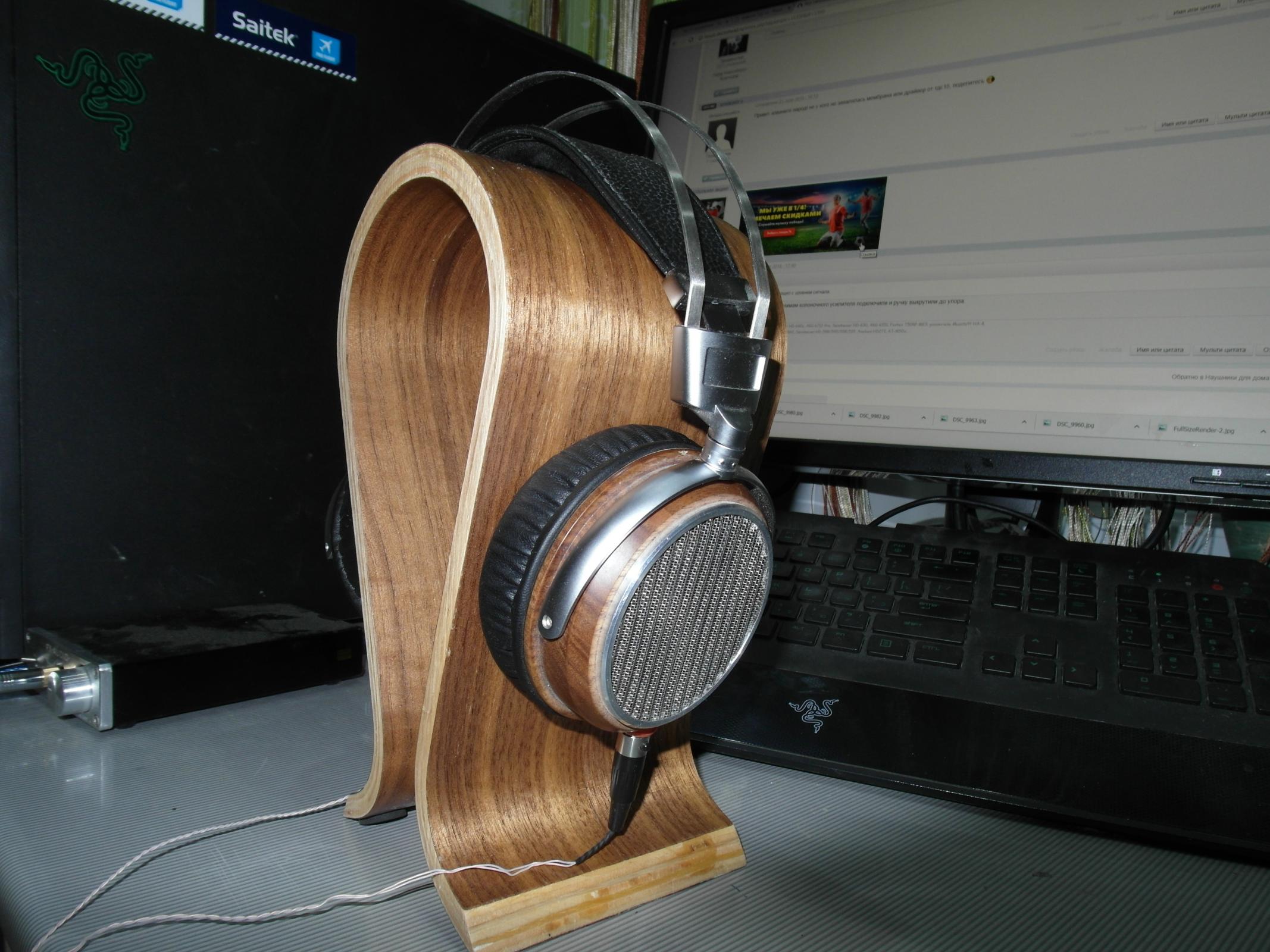

Спасибо автору за тему. Выложу фото своих ТДС-15. Дома ремонт, поэтому пыльные. Из чего сделано писать не буду согласно Правил, это уже третья попытка.

[HeavyWeightDen 31 8 Тракты]

Я в такие же поставил, только по звуку нужно доводить. Драйвера идеально в эти чаши встают.

[vitas_satana 5]

Я в такие же поставил, только по звуку нужно доводить. Драйвера идеально в эти чаши встают.

Свои почти не демпфировал - только тонкий слой синтепона. Звук сделал под себя переделкой амбушюров - убрал центральный бублик, разрезал по кругу наружный изнутри и вырезал сектор поролона от центра до середины наискосок. Вырезанный сектор приклеил к нетронутой стороне таким образом, что с одной стороны получилась толщина 0.5 исходной, с другой 1.5. Вставил и зашил. Теперь драйверы развернуты назад. Без доработки с родными амбушюрами слишком выпирала середина - слишком большой объем. Играя объемом и наклоном драйвера можно сильно изменить АЧХ.

Жаль не дают опубликовать ссылки на Али - "оригинал" таких наушников стоит примерно 5500 рублей, "подделка" - 3500. В чем разница - неизвестно, может в драйверах, но они не нужны. Себе брал "подделку".

И не поместились полностью мини-XLR разъемы, пришлось колечками прикрывать резьбу.

[HeavyWeightDen 31 8 Тракты]

@vitas_satana, Я такие уши с Али брал по акции за 2600, послушал один раз, все разобрал и выкинул.

[Виталий56 0]

Доброго времени суток!

Купил наушники ТДС-15. После разбора оказалось что в каждом драйвере по одному магниту расколото пополам. И по паре- тройке магнитов в каждом драйвере со сколами. Знаю что менять нужно комплектом. Может кто может поделиться магнитами ну или подсказать где взять...

[Георгий1964 25]

Пришлите адрес я вышлю сколько надо.

[snorry 3 064]

Удивительно, но проект все еще жив)))

Мой батя - пенсионер - аудиофил. Сидит в изоляции и грустит) Настолько, что нашёл давно потерянные наушники своей молодости - ленинградские Амфитоны ТДС-15) Хочу с вашей помощью сделать ему подарок на др - сохранив драйверы, сделать новое классическое оголовье, амбушюры, задемпфировать, настроить (по вашему, Сергей, опыту) и приподнести в августе (если успеем с этим кризисом дурацким) на день рождения

В такой просьбе не смог отказать...

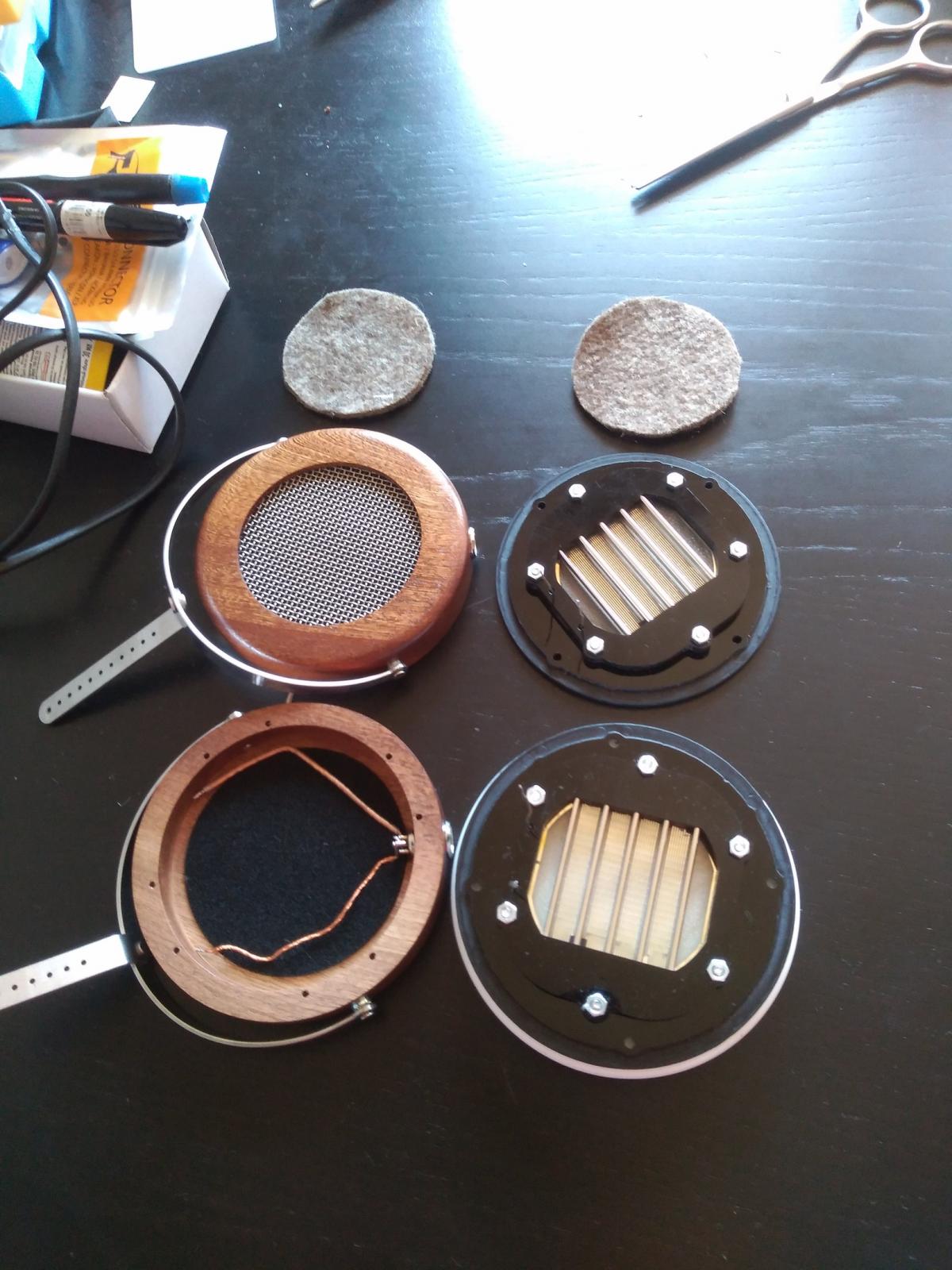

В процессе:

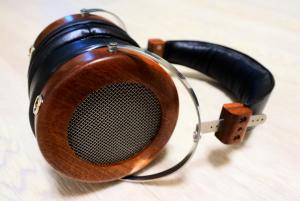

В результате:

[Ден123 3]

Здравствуйте.

Не завалялась ли у кого живого капсуля или мембраны от тдс-15 амфитон?

Взамен могу предложить капсуль или мембрану от тдс-5м.



[Георгий1964 25]

Где-то были-посмотрю...Сопротивление померьте своих.

[Ден123 3]

Георгий премного благодарен за отклик. У тдс-15 сопротивление 15 Ом, у тдс-5м  - 83 Ома. Измерение на выводах капсулей.

С уважением, Денис.

[Lapsha45 5]

Георгий1964 Георгий, пожалуйста, посмотрите в закромах один магнит от ТДС-15. Досталась конструкция с расколотым магнитом. В обмен предлагаю магниты от ТДС-7. Спасибо.

[snorry 3 064]

Lapsha45, обратите внимание, что Георгий1964 посещал форум последний раз в сентябре. Вероятность того, что он вам оперативно ответит - стремится к нулю.

У меня есть магниты и другие детали, оставшиеся со времен модов, без проблем могу поделиться, но есть вопросы к целесообразности из-за стоимости пересыла.

P/s Какой-то глюк со шрифтами, не могу поправить с телефона.

Изменено 5 декабря, 2021 пользователем snorry

[Lapsha45 5]

snorry спасибо, Сергей за ваш отклик на мою просьбу. Вы правы. Вероятность того, что Георгий1964 откликнется на моё сообщение очень мала. Целесообразность очень высокая. без этого одного магнита невозможно собрать всю магнитную систему. А стоимость пересыла возможно немного сократить, отправив магнит письмом, подстраховавшись двумя картонками с двух сторон. Я так пересылал магниты от ТДС-7. Все дошли в целости.

[snorry 3 064]

Lapsha45, написал в личку



[snorry 3 064]

10 лет теме...

Юбилей однако.

[George Freezy 8]

В 20.06.2022 в 18:27, snorry сказал:

10 лет теме...

Поздравляю, Сергей! Хороший старт у Вас случился.

Трудолюбия и здоровья на новые проекты!

Если повторить с мембранами от ТДС-15, то какая конструкция возможна сейчас спустя 10 лет?
