Мои самопальные ТДС-15.

Кроме самих драйверов, все сделано "на коленке" по вечерам. Да и драйвера тоже доработаны.

Наушники существуют в одном экземпляре :D (сведения устарели :D )



Выкладываю инфу по доработке.

По мере поступления буду ссылки собирать в первый пост.

1. Виды драйверов ТДС-15 и выбор драйверов для доработки.

http://forum.doctorh...30

2. Доработка драйвера:

- доработка магнитной системы (часть 1)

http://forum.doctorh...30

- доработка магнитной системы (часть 2)

http://forum.doctorh...30

- доработка защитной решетки на магнитах

http://forum.doctorh...30

- доработка мембраны (точнее, установки мембраны)

http://forum.doctorh...=15#entry335770

- дополнительное открытие и обработка драйвера

http://forum.doctorh...=15#entry335773







Как разобрать ТДС-15?

http://forum.doctorhead.ru/index.php?showtopic=15330&st=125#entry347629

http://forum.doctorh...125#entry347636



3. Изготовление гибкой части оголовья (дужки) из шпона

http://forum.doctorh...=15#entry335774



4. Изготовление чашек из дерева:

http://forum.doctorh...120#entry347482

http://forum.doctorh...375#entry449900



5. Изготовление защитной решетки.

http://forum.doctorh...150#entry347768



6. Узел крепления чашек и регулировки:

http://forum.doctorh...360#entry448625



7. Амбушюры:

http://forum.doctorh...105#entry347281

http://forum.doctorh...360#entry449890

http://forum.doctorh...375#entry449895



8. Измерения:

http://forum.doctorh...105#entry347252

http://forum.doctorh...=75#entry344161

http://forum.doctorh...210#entry352684

и ниже...

измерительный стенд:

http://forum.doctorh...120#entry347422



АЧХ "оригинальных" ТДС-15

http://forum.doctorh...135#entry347625

http://forum.doctorh...210#entry376424

http://forum.doctorh...225#entry376425



Характеристики оригинальных ТДС-15 из справочника:

http://forum.doctorh...240#entry377972





Бюджетный мод в корпусе Axelvox HD990

http://forum.doctorh...270#entry383201



Мод с чашками из бамбука

http://forum.doctorh...425#entry502621

http://forum.doctorh...350#entry448613

http://forum.doctorh...375#entry453259



Мод с коннекторами mini XLR, на который можно ставить кабель от Audeze:

http://forum.doctorh...650#entry524026



Разные отзывы на этот мод. Надеюсь, инфа будет полезной, чтобы понять - оно вам надо?

Положительные:

http://forum.doctorh...700#entry531126

http://forum.doctorh...400#entry482719

http://forum.doctorh...400#entry482894

http://forum.doctorh...400#entry490638

http://forum.doctorh...425#entry491080

http://forum.doctorh...125#entry502590



Отрицательные:

http://forum.doctorh...375#entry481981



post-7150-0-76934800-1372748096_thumb.jpgpost-7150-1364683182,1266_thumb.jpgpost-7150-1364683182,253_thumb.jpgpost-7150-1364684509,0409_thumb.jpgpost-7150-0-78939600-1367041008_thumb.jpgpost-7150-0-47457400-1425662241_thumb.jpgpost-7150-0-35990800-1505673579_thumb.jpg

Изменено пользователем snorry

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
snorry

Неплохо :good: Как поют?

Стоковые HE-5LE (в моей подписи) уже нервно курят в сторонке.

И процесс настройки еще продолжается. :music:

Для тонкой настройки нужен измерительный микрофон (уже едет).



Выбор и доработка драйверов.

Всего мне попадалось 4 типа драйверов ТДС-15 (не считая цветов пластмассы).

1.Корпус на винтах, плоская без рифления мембрана, провода подпаиваются нестандартно. Задняя решетка собрана ПАРАЛЛЕЛЬНО магнитам. Судя по всему - самый древний и самый правильный экземпляр. Единественный известный владелец - пользователь с ником Rimer.



Остальные - более распространенные.

У всех корпус на защелках, контакты выведены на край корпуса. Задняя решетка собрана перпендикулярно магнитам. Иногда втречаются экземпляры, собранные так, что решетка стоит к уху. Обычно - от уха наружу.

Разница - в конструкции мембраны.

2. Без рифления. По звуку у нее больше детальность и лучше отыгрываются микронюансы.

3. С рифлением поперек дорожек. У нее чуть больше баса, но хуже детальность.

4. С частичным рифлением. Не знаю, попадались только один раз. Может, просто брак. По звуку нечто среднее между 2 и 3. Фоток не сохранилось.



Из всех вариантов - лучшие с моей точки зрения 1 и 2. Именно их рекомендую к доработке. При правильном подходе можно добиться высокого качества звучания.

Некоторые экземпляры способны отыгрывать трехмерную сцену вглубь. Например, там где на HE-5LE слушал запись двух роялей, просто было слышно разделение инструментов , где и как они стоят было непонятно. А ТДС-15 отыграли так, что стало понятно, что один стоит позади другого в нескольких метрах. Пока еще такого эффекта ни на одних других наушниках не услышал. Но все же в стоковом варианте - такой эффект -исключение из правил. Изготовлены ТДС-15 из рук вон плохо. Неудивительно, что все владельцы отмечают отсутствие "сцены".

Разбор видов брака, не позволяющего ТДС-15 показать все, на что они способны - чуть позже - в описании доработки и устранения этих косяков.

Да горят в аду все эти криворукие советские работники, похабившие хорошую изначально конструкцию!



Продолжение следует....



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

snorry



Здорово! Я свои ТДС-сы тоже планирую в деревянный корпус переставить. Оголовье, я, правда, хочу готовое взять, от LCD-2. Его отдельно купить можно.


Изящное: PC - сетевой фильтр Тимофеева - Gustard U12 - Arkhipov's Lab DAC56 - Arkhipov's Lab Melo (6FQ7) - Sennheiser HD800 (litz HybridAudio) / AKG K501



Ритмичное: PC - сетевой фильтр Тимофеева - NAD M51 - Shoker AMP V4.2 - Snorry SI-2 MK2 (litz HybridAudio - спасибо Лёхе aka Бергамот) / Beyerdynamic T1 (litz RuAudio)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Было интересно придумать и изготовить конструкцию именно полностью самостоятельно в домашних условиях.

Да и вообще, очень много нюансов обнаружилось в процессе доработки именно ТДС-15.

Планирую потом описать это дело подробно, как закончу.

Сразу скажу - "бюджетной" эту доработку назвать нельзя.



...Продолжение.



Доработка драйверов.

Это первое, с чего стоит начать. Чашки из бука - это прикольно, но стандартные драйвера ТДС-15 достойны в лучшем случае оголовья от сломанных китайских дешевых наушников.

О, адское советское производство!



Допустим, нам повезло, и имеется пара рабочих драйверов с целыми мембранами.



Надо в обязательном порядке разбирать.

Опишу и легкий (обязательный) моддинг драйверов - это всего лишь исправление производственного брака.

И экстремальный моддинг тоже опишу.

Как раз сегодня начал неспешно ковырять новую пару капсулей.



Вот разобрал я их (процесс разборки-сборки описывать не буду, он тыщу раз уже описан, аккуратность важна и все будет хорошо, но лучше потренироваться на неисправном экзмпляре) :)

Какой ужас! Типичный косяк - из-за неточности литья - смещение магнитной системы друг относительно друга на 1мм почти.

Это означает, что о высоком качестве звука в таком виде можно забыть. Магнитное поле будет несимметрично. Плохо это.

Исправляется напильником. Обтачиваем -до приемлемого результата (на фото).

Обтачивается торец по полукругу той детали,которая вставляется в другую.

Бывает, что магниты друг относительно друга чуть повернуты. Исправляем с помощь подтачивания технологического выступа и доворота деталей.

Фото внизу - уже доработано.



Такой косяк встречается практически во всех ТДС-15, Где на 0,25, где на 1 мм.

А мы еще удивляемся - чего это у них нет "сцены"...



Продолжение следует...



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

snorry

хэлло китти на них прилепи


система: ESS 1868 + китайские мелкие такие (накладные)



продам AKG K240DF с NOS амбушюрами за 99 грина (на роке лучше, чем тдс-5м)

всегда в наличии тдс-5 - много. от 2500 рублей. а также переходники с СШ-5 (DIN-5)

прямые и витые винт. провода - по 100р



Кроме того, я думаю, что Русский рок должен быть разрушен.



OWpcZEqMRMQ



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
snorry

хэлло китти на них прилепи

Угу, и в розовый цвет покрасить.



...Продолжение.



Доработка драйверов.



Отмечаю белой точкой север каждого магнита, чтобы потом при сборке не запутаться.



Кладу на стол (ровная поверхность).



Опять типичный косяк (даже несколько): сколы, разные размеры, нарушение геометрии.

В этом экземпляре трещин нет.

В принципе - то, что на фото - для супер-доработки, на мой взгляд, уже не годится.

Обратите внимание на 3-й магнит - он прям сильно выбивается из ряда. 4-й на данной фотке - как раз ровный относительно других.



Улучшить ситуацию немного все же можно - соблюдая при сборке ряд простых принципов:

1. Самые кривые магниты - ставим по краям. При этом выравниваем по решетке - чтобы грань ближе к дорожкам мембраны была четко им параллельно. Грань дальше от дорожек можно и по углом оставить. так равномерней будет магнитное поле.

2. Магниты с амым большим количеством сколов-трещин - стараемся ставить по краям.

3. Сторона магнита с наиболее ровными краями (без сколов) - повернута к мембране этими ровными краями. Сколы старайтесь прятать внутрь - чтобы они "смотрели" от мембраны. Все- это тоже ради равномерности магнитного поля.

4. Все это вышеперечисленное надо умудриться скомбинировать, соблюдая полярность.

Она такая (полюса к мембране - N-S-N-S-N).

Симметрично обе половинки. В итоге - все должно отталкиваться.



Внимание!

Просто пометить и вставить все как было недостаточно.

Встречаются капсули с перепутанными магнитами.



Важно!

Не стоит пытаться ставить магниты из разных экземпляров наушников. Намагниченность будет разная, звук ухудшится.

С одних и тех же наушников - из капсуля в друой - переставлять можно.



А по хорошему - надо нормальные магниты заказывать и менять вообще все к чертовой прабабушке.

Хотя - на 1 из 3-5 экземпляров - можно собрать нормальную магнитную систему.

Так не выбрасывайте нерабочие капсули с поврежденной мембраной. Собрать магнитную систему и ровный геометрически корпус в ТДС-15 очень непросто.

А в стоке - таких нет вообще, похоже.



Продолжение следует...



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

или паяльником выжги "здесь был..."


система: ESS 1868 + китайские мелкие такие (накладные)



продам AKG K240DF с NOS амбушюрами за 99 грина (на роке лучше, чем тдс-5м)

всегда в наличии тдс-5 - много. от 2500 рублей. а также переходники с СШ-5 (DIN-5)

прямые и витые винт. провода - по 100р



Кроме того, я думаю, что Русский рок должен быть разрушен.



OWpcZEqMRMQ



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

snorry

Какой вес получился?


Тракт.

Album Player >RME 9632> LevZ 015F> LevZ HA-S-030>AUDIO-TECHNICA ATH-M50.

Межблочный - Linn Black.

У монитора - Hercules XPS 2.0 60





Было: Monitor Audio bronze B1, Canton CT220, DENON/COLUMBIA SC-400 Firenze.

MS Audio Laboratory FHA 1.1, Семигор, JVC A-X4.

Asus Xonar d2x, Creative Audigy 4, iBasso D-zero, Cambridge Audio DacMagic, DAC NOS TDA1541A, Musiland Monitor01 USD 2012

Audio-Technica ATH-SJ5 BK, Audio-Technica ATH-A700, Beyerdynamic DT 770 PRO/250, German Maestro GMP 450 PRO, Sennheiser HD 449



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
интересно а если дрова от тдс 5 так же пихануть в деревяху

Такого же качества звука на ТДС-5 пока практически не достигал. Причина - в большем разбросе параметров драйверов.

Теоретически думаю это возможно, если подобрать пару одинаковую по АЧХ. И драйвер не поправишь - какой есть, и все тут.

У ТДС-15 есть возможность исправить некоторые косяки сборки драйверов.

Какой вес получился?

410 граммов (без кабеля). И есть возможность уменьшить еще граммов на 50.

В сравнении - мои HE-5LE весят 460 граммов (хотя производитель заявляет 402).



Продолжение...

Доработка защитной решетки на магниты.

1. Доработка обязательная.

Надо поставить обе решетки параллельно магнитам. Этим резко увеличивается открытость звучания и уменьшается неприятный "фирменный" оттенок звучания на верхней середине и ВЧ.

Внутренние переотражения уменьшаются. Как приедет микрофон - постараюсь это дело измерить.



Какого-то непонятного детородного органа почему-то все ТДС-15, кроме первых опытных образцов стали делать с этими решетками крест-накрест. Логического объяснения этому нет, как нет объяснений допускам плюс-минус 1мм в производстве этих наушников.



2. Доработка необязательная.

Боремся за доли процента и еще большего открытия мембраны. Чуть растачиваем решетку по краям, как на фото. Выигрываем еще несколько квадратных мм открытой площади.

Убираем надфилем все заусенцы на ней, которые при штамповке образовались. Лишние острые углы - это лишние искажения, вызванные дифракционными явлениями.

Вроде как мелочь и на слух все равно не заметно - но мы же боремся за каждую малейшую возможность. Просто так. Принципа ради.



Продолжение следует.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Мои самопальные ТДС-15.

Кроме самих драйверов, все сделано "на коленке" по вечерам. Да и драйвера тоже доработаны.

Наушники существуют в одном экземпляре :D



snorry, Красота! :good:

Очень Здорово получилось! Видно, что с душой делали! Супер одним словом! :good:

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Мои самопальные ТДС-15.

Кроме самих драйверов, все сделано "на коленке" по вечерам. Да и драйвера тоже доработаны.

Наушники существуют в одном экземпляре :D



snorry,какая красота,!А чаши не из бука случаем?Оголовье вытачивали или гнули?


1 Asus Mod4 ->>LynxAudio HA-61(О.У. 2хLT1122)->>(Snorry) SuperMod ТДС-7

2 VIA VT1705(Встроенный кодек)->>Darkvoice 336 SE [retubed]->>Sennheiser HD650 v.2/ HD600 v.1

2 Asus Mod4 ->>Sharp Optonica SM-4646 [твик]->>Magnat Quantum 677

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Мои самопальные ТДС-15.

Кроме самих драйверов, все сделано "на коленке" по вечерам. Да и драйвера тоже доработаны.

Наушники существуют в одном экземпляре :D



snorry, Красота! :good:

Очень Здорово получилось! Видно, что с душой делали! Супер одним словом! :good:



Согласен, великолепная работа! :good:


Дом: PC -> Tchernov Reference USB -> Luxman DA-06 (SAA Endorphin Power) -> Audio-GD Master 9 (Vovox Textura) -> Audio-Technica AWKT (Forza Noir Hybrid recabled, Dekoni Elite Leather) / Kennert0n Odin (Furutech recabled) / Focal Alpha 65 (для девочек)

Работа: Topping DX3 Pro+ -> Audio-Technica WP900

С собой: Fiio KA3 -> Audio-Technica ES10 / Marshall Major III

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Мои самопальные ТДС-15.

Кроме самих драйверов, все сделано "на коленке" по вечерам. Да и драйвера тоже доработаны.

Наушники существуют в одном экземпляре :D

Феноменально! :good: Какое дерево на чашках? Какова сейчас их себистоимость? :D




Система:

транспорт Soundware D100pro

ЦАП: 47 Labaratory 4715 Shigaraki + Sparkler Audio S305 (mod)

Усилитель: 47 Labaratory 4736

Наушники в наличии:JVC HA-SW01

портатив JVC HA-FXZ100, Audio-Technica ATH-EW9

провода Slinkylinks (м/б и акуст) USB- 47 Labaratory Storatos

Loudspeakers Neat Petite SX

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

snorry,какая красота,!А чаши не из бука случаем?Оголовье вытачивали или гнули?

Чаши - бук из доски 10-летней выдержки. Об него только резцы тупить и ломать. Сначала резал вручную, а когда сломал дорогущий резец из инструментальной стали - пошел и купил дремель с бор-фрезой.

Оголовье - ясеневый шпон в несколько слоев, склееный под прессом в специальной форме. Форму тоже пришлось предварительно изготовить :stopit:

По такой технологии спортивные луки делают :praynew0:



Продолжение...

Доработка мембраны.



Сама по себе мембрана доработки не требует.

Однако - гляньте фото. Картина типичная. В ней сразу 2 проблемы:

1. Дорожки относительно магнитов смещены влево.

2. Дорожки под небольшим углом.



Текстолитвые края мембраны обтачиваем, где надо.

Для доворота мембраны чуть подрезаем технологический выступ.

Добиваемся идеальной геометрии - чтобы все идеально по центру и идеально параллельно.

Аккуратно собираем.



Все. Обязательная доработка драйверов закончена.

В таком виде они уже могу соперничать по звуку с китайцами.



Есть еще кое-какие возможности доработки драйвера.

Но это уже экстрим.

Например, заметно, что довольно большая часть колеблющейся площади мембраны закрыта и находится в тонкой щели. Как это влияет на звук понятно - ничего хорошего.

Считаю, что надо дополнительно мембрану открыть.

Даже если потом это все задемпфируется - звук от этих частей мембраны будет уходить в войлок. Это лучше, чем мембрана в тонюсенькой щели в пластмассе.

У меня как раз был корпус от нерабочего капсуля.

Попробовал сделать дополнительные отверстия. Результат мне понравился. :)

Все-таки дополнительное открытие драйвера почти на четверть!



Продолжение следует...



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

snorry,какая красота,!А чаши не из бука случаем?Оголовье вытачивали или гнули?

Чаши - бук из доски 10-летней выдержки. Об него только резцы тупить и ломать. Сначала резал вручную, а когда сломал дорогущий резец из инструментальной стали - пошел и купил дремель с бор-фрезой.

Оголовье - ясеневый шпон в несколько слоев, склееный под прессом в специальной форме. Форму тоже пришлось предварительно изготовить :stopit:

По такой технологии спортивные луки делают :praynew0:

Да-уж,трудоёмкий,кропотливый и дорогой процесс!Амбашуры и низ оголовья нибось сами шили?Будет время обязательно создайте тему,с фотками как процесс шёл,если документировали.


1 Asus Mod4 ->>LynxAudio HA-61(О.У. 2хLT1122)->>(Snorry) SuperMod ТДС-7

2 VIA VT1705(Встроенный кодек)->>Darkvoice 336 SE [retubed]->>Sennheiser HD650 v.2/ HD600 v.1

2 Asus Mod4 ->>Sharp Optonica SM-4646 [твик]->>Magnat Quantum 677

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

snorry,какая красота,!А чаши не из бука случаем?Оголовье вытачивали или гнули?

Чаши - бук из доски 10-летней выдержки. Об него только резцы тупить и ломать. Сначала резал вручную, а когда сломал дорогущий резец из инструментальной стали - пошел и купил дремель с бор-фрезой.

Оголовье - ясеневый шпон в несколько слоев, склееный под прессом в специальной форме. Форму тоже пришлось предварительно изготовить :stopit:

По такой технологии спортивные луки делают :praynew0:

Да-уж,трудоёмкий,кропотливый и дорогой процесс!Амбашуры и низ оголовья нибось сами шили?Будет время обязательно создайте тему,с фотками как процесс шёл,если документировали.



Присоединяюсь к просьбе! :good: Очень интересно было бы посмотреть! :good:


Дом: PC -> Tchernov Reference USB -> Luxman DA-06 (SAA Endorphin Power) -> Audio-GD Master 9 (Vovox Textura) -> Audio-Technica AWKT (Forza Noir Hybrid recabled, Dekoni Elite Leather) / Kennert0n Odin (Furutech recabled) / Focal Alpha 65 (для девочек)

Работа: Topping DX3 Pro+ -> Audio-Technica WP900

С собой: Fiio KA3 -> Audio-Technica ES10 / Marshall Major III

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Какова сейчас их себистоимость? :D

Себестоимость, щас попробую прикинуть :think:

- доска - не знаю такого качества и выдержки деревяху найти трудно. Оценю в 1000 рублей.

- шпон - ушло немного - рублей на 100.

- флакон эпоксидки - 100

- металлические части - нержавейка, да еще и хромированная - ну рублей 200

- тонкая мягкая кожа на амбушуры - продается около 100 руб/кв. дм. Тут ушло рублей на 400 материала.

- толстая кожа (основание амбушур + демпфирование) - рублей 100.

- мягкие накладки на оголовье - еще рублей 150.

- изолон + поролон внутри - взят на соседней помойке бесплатно

- крышки (кольцо - элемент крепежа ТДС-15, сетка - купил специально 2 сетки для компьютерного кулера) 160 руб.

- ТДС-15 - будем считать, что 1 шт по цене 2500. На самом деле перебрал 5 шт за разные деньги, устроили по качеству только одни. Часть продались, часть в виде запчастей остались.

- кабель 1,5 метра (штекер приличный 150 руб, провод канаре ушло 3м - 300 руб, термоусадка - мало, 2 метра паракорда - 50 руб).

Итого: одних материалов ушло около 6000 рублей.



Работу и затраты времени не считал.

Оснастка+инструменты тоже не считал, ибо их еще в других целях использую.

Также некоторые элементы с 2-3 попыток делались. Например, количество шпона и форма оголовья, форма дужек и проч. Одну чашку тоже испортил.

Еще изготовил плоский стенд с микрофоном MКЭ-3, но он врет безбожно. Заказал измерительный микрофон (2500 рублей).



Короче, если кто считает, что можно сделать дешево и хорошо на основе советской изодинамики - дешевле сразу прикупить LCD-2 или HE-5,6. И пользоваться фирменной гарантией.

За сопоставимые деньги - будет и сопоставимый результат. Чудес не бывает.

Мной все сделано ради удовольствия от процесса и от результата :)





....Продолжение....

Доработка драйверов.



Ну и последнее:

При установке в чаши, чтобы устранить лишние полости, образуемые сложной формой отливки драйверов - я все эти выступы-углубления замазал "холодной сваркой" и оклеил сверху замшей.

Для чего?

1. После дополнительного открытия драйвера и выпиливания отверстий - есть необходимость выровнять и переднюю поверхность драйвера, иначе при прилегании амбушур и стенок чашек будут ненужные полости, которые портят звук.

2. Утяжеление стенок драйверов твердой эпоксидной массой - это увеличение жесткости конструкции и снижение резонансов от пластмассовых корпусов.

3. Тотальное покрытие замшей - уменьшение переотражений.



Само собой - все эти работы выполнять со снятой мембраной, иначе легко повредить.



Важно:

при установке в чашки (в стоковые тоже) рекомендую развернуть драйвера так, чтобы алюминиевые дорожки были наружу от уха (а не к уху).

Поскольку уши потеют - это фактор риска для развития коррозии. Дорожки проживут дольше всего лишь.



На фото - просто дополнительно открытый драйвер - и уже полностью доработанные.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

...Продолжение



Изготовление гибкой части оголовья.



1. Нарезаем шпон.

2. Промазываем эпоксидкой склеиваемые поверхности.

3. Собираем в пакет.

4. Пакет обматываем пищевой пленкой. К полиэтилену эпоксидка не прилипает. При сдавливании лишний клей будет вытекать. Пленка - чтобы все вокруг эпоксидкой не уделать.

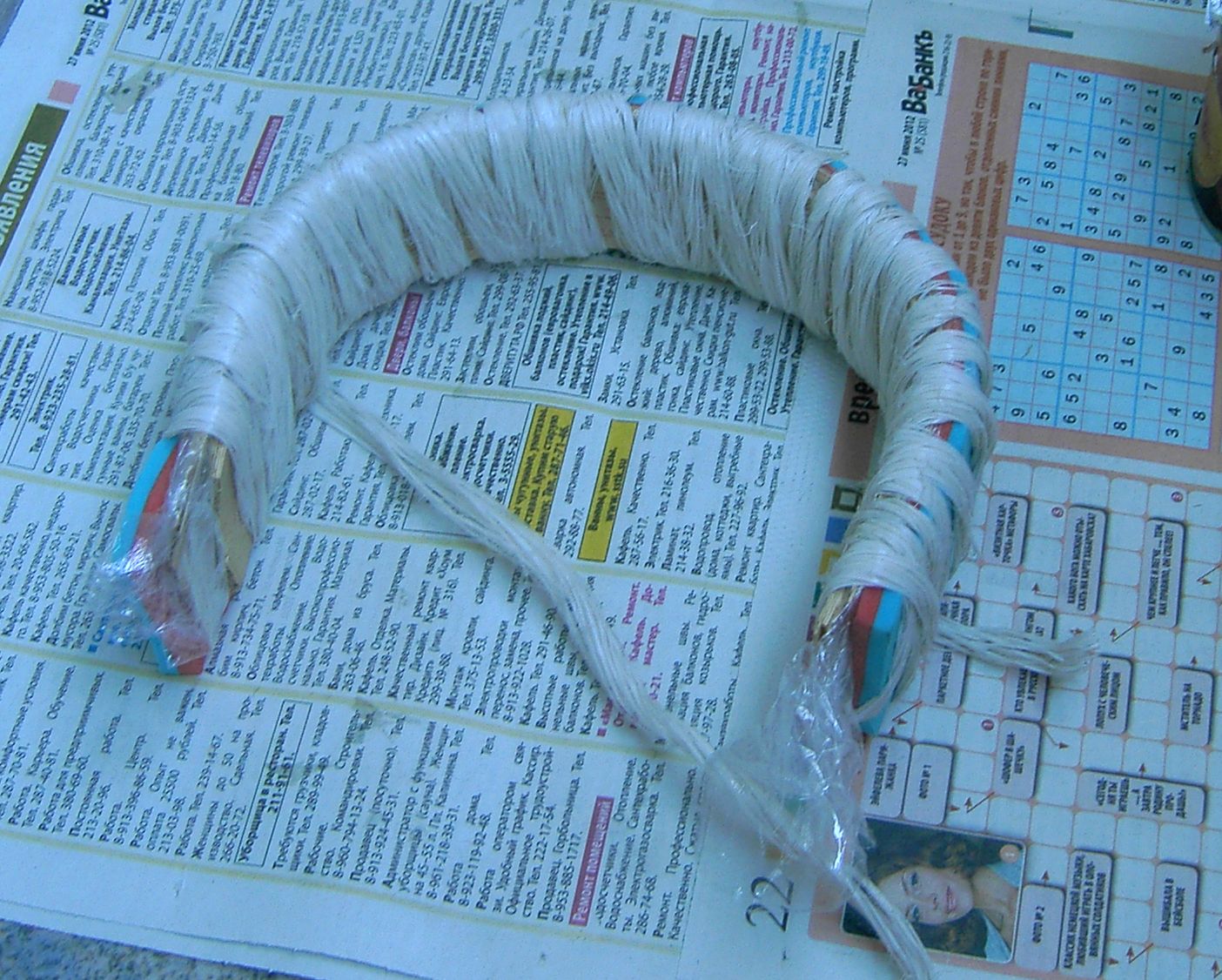

5. Собираем в специально заготовленную пресс - форму:

- из куска плахи выпиливаем шаблон желаемой формы оголовья;

- кусок изолонового коврика - для равномерного прижатия;

- плотно-плотно обматываем веревкой. Осторожно - лишняя эпоксидка может полезть изо всех щелей.

(Более сложный вариант - можно соорудить пресс из двух половинок, приладить пневмо-кишку и сушить все это дело строго под определенным давлением и в термошкафу. Я так заморачиваться не стал, результат и так более чем нормальный).

Другой вариант формы - на картинке ниже.



6. После высыхания клея - разбираем, по заготовленному шаблону отмечаем отпиливаемые границы. Отпиливаем лишнее, обрабатываем шкуркой.





Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

snorry,какая красота,!А чаши не из бука случаем?Оголовье вытачивали или гнули?

Чаши - бук из доски 10-летней выдержки. Об него только резцы тупить и ломать. Сначала резал вручную, а когда сломал дорогущий резец из инструментальной стали - пошел и купил дремель с бор-фрезой.

Оголовье - ясеневый шпон в несколько слоев, склееный под прессом в специальной форме. Форму тоже пришлось предварительно изготовить :stopit:

По такой технологии спортивные луки делают :praynew0:

Да, почему бук выбрали?- форма чашек то не простая а дерево очень плотное. :)

Феноменальная работа. :good:




Система:

транспорт Soundware D100pro

ЦАП: 47 Labaratory 4715 Shigaraki + Sparkler Audio S305 (mod)

Усилитель: 47 Labaratory 4736

Наушники в наличии:JVC HA-SW01

портатив JVC HA-FXZ100, Audio-Technica ATH-EW9

провода Slinkylinks (м/б и акуст) USB- 47 Labaratory Storatos

Loudspeakers Neat Petite SX

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

snorry

Жму крепкую, резавшую бук, руку и поздравляю.

Присоединяюсь к просьбе, -наверно лучше отдельной темой. У меня лежит пара 15 Амфитонов , уже сколько лет собираюсь что нибудь с ними предпринять, а тут Ваш опыт! :good:


Момент терпения в минуту гнева, предотвращает тысячи моментов сожаления



Мой тракт

Источники - CD -player Parasound CDP-1000 SACD, BD, DVD -Cambrig Azur BD-751, PC

DAC - COUNTERPOINT DA-10UE+edell, , LynxD60V1 Flamenko

Hedamps - Cyber 20 Mod (Hasimotto trans), Lynx HA61, Lynx HA-46, Shoker AMP

Snorry Super MOD TDS-7 , Snorry Super MOD TDS-15 плоская мембранна сейчас они за номером 1 ,Snorry Super MOD TDS-15 рифленая мембранна Snorry Mod TDS-7, , Hifiman HE5-LE, Grado HP-1 (HP1000rev1) - отдал человеку, понимающему в них толк, взамен мне прислали ATH-W3000, HE-6, DT-911, AKG-240-mk2, ATH-ES7

portatable - Ibasso100, cowon plenue

Продал -LCD-2r2, Grado GS1000 Auditor SPL Burson DAC160

стационар сейчас в процессе глобальной перестройки, винил в шкафу, магнепаны в консервации, кефы и аудиоресерчи - продал, усилитель "The end of Millenium" на стадии сборки , в таком же состоянии и Lynx PA21



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Да, почему бук выбрали?- форма чашек то не простая а дерево очень плотное. :)

Из-за повышенной устойчивости к сколам и растрескиванию + акустическая инертность, близкая к граниту :D

Но все равно - под умбушюрами - один слой шпона поперек волокон тоже наклеен.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Присоединяйтесь к обсуждению

Вы можете написать сейчас и зарегистрироваться позже. Если у вас есть аккаунт, авторизуйтесь, чтобы опубликовать от имени своего аккаунта.

Гость
Ответить в этой теме...

×   Вставлено с форматированием.   Вставить как обычный текст

  Разрешено использовать не более 75 эмодзи.

×   Ваша ссылка была автоматически встроена.   Отображать как обычную ссылку

×   Ваш предыдущий контент был восстановлен.   Очистить редактор

×   Вы не можете вставлять изображения напрямую. Загружайте или вставляйте изображения по ссылке.

Загрузка...

  • Последние посетители   0 пользователей онлайн

    Ни одного зарегистрированного пользователя не просматривает данную страницу

×
×
  • Создать...

Важная информация

By using this site, you agree to our Условия использования.
