Мои самопальные ТДС-15

[snorry 3 064]

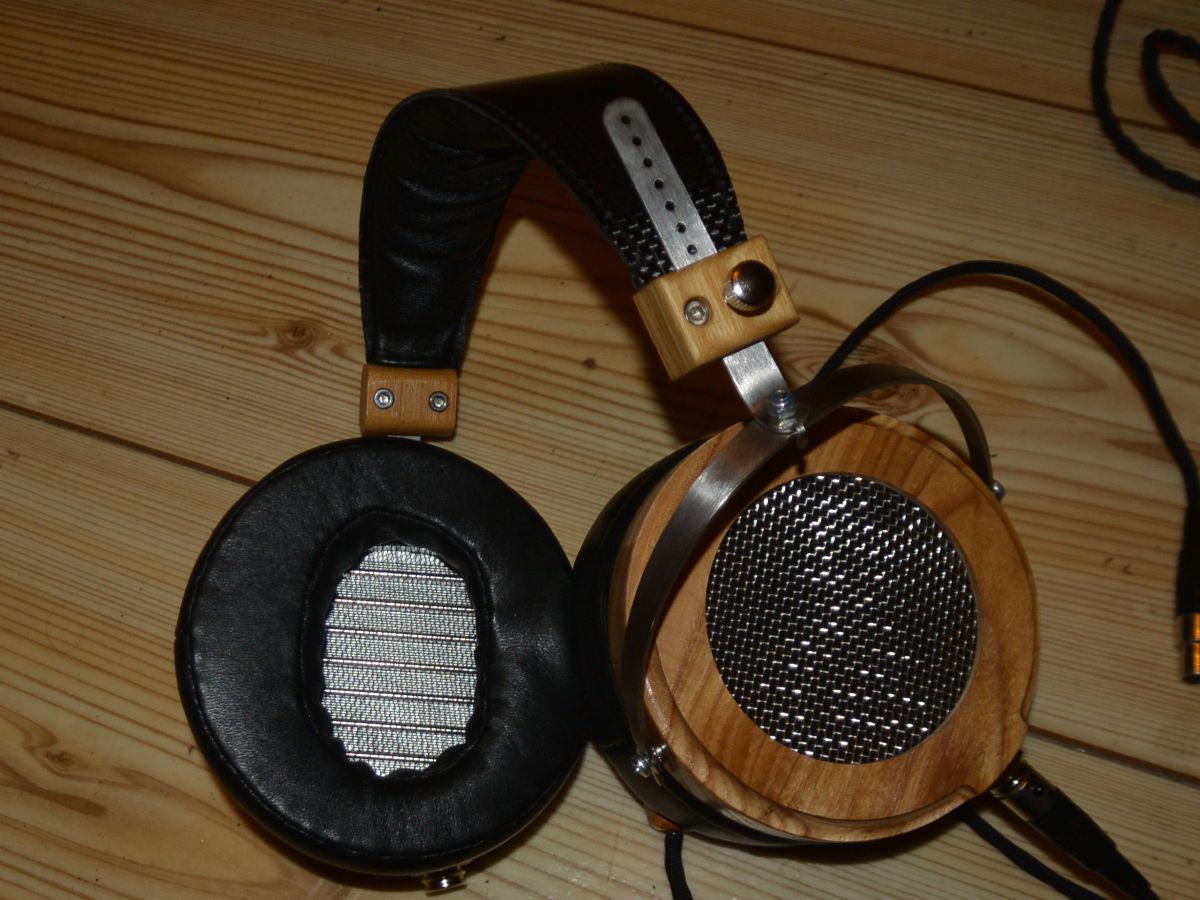

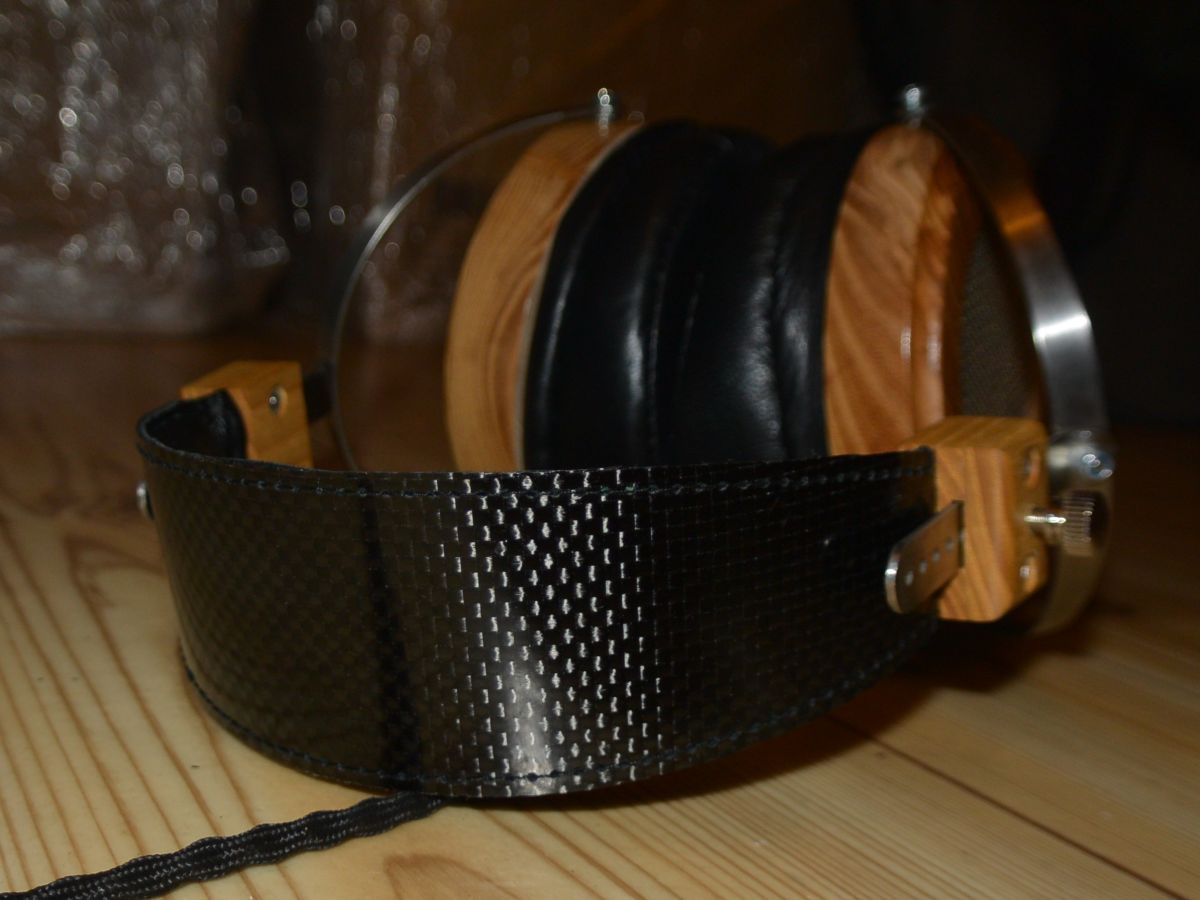

Сделал новый вариант карбоновой дужки.

С внутренней стороны полностью покрыта кожей с поролоном.

[Urez 2 505]

Сделал новый вариант карбоновой дужки.

С внутренней стороны полностью покрыта кожей с поролоном.

хорошо смотрится, со временем доработать узлы крепления-подстройки чашек до меньших размеров и других материалов, заменив дерево- и будет просто отлично!

[snorry 3 064]

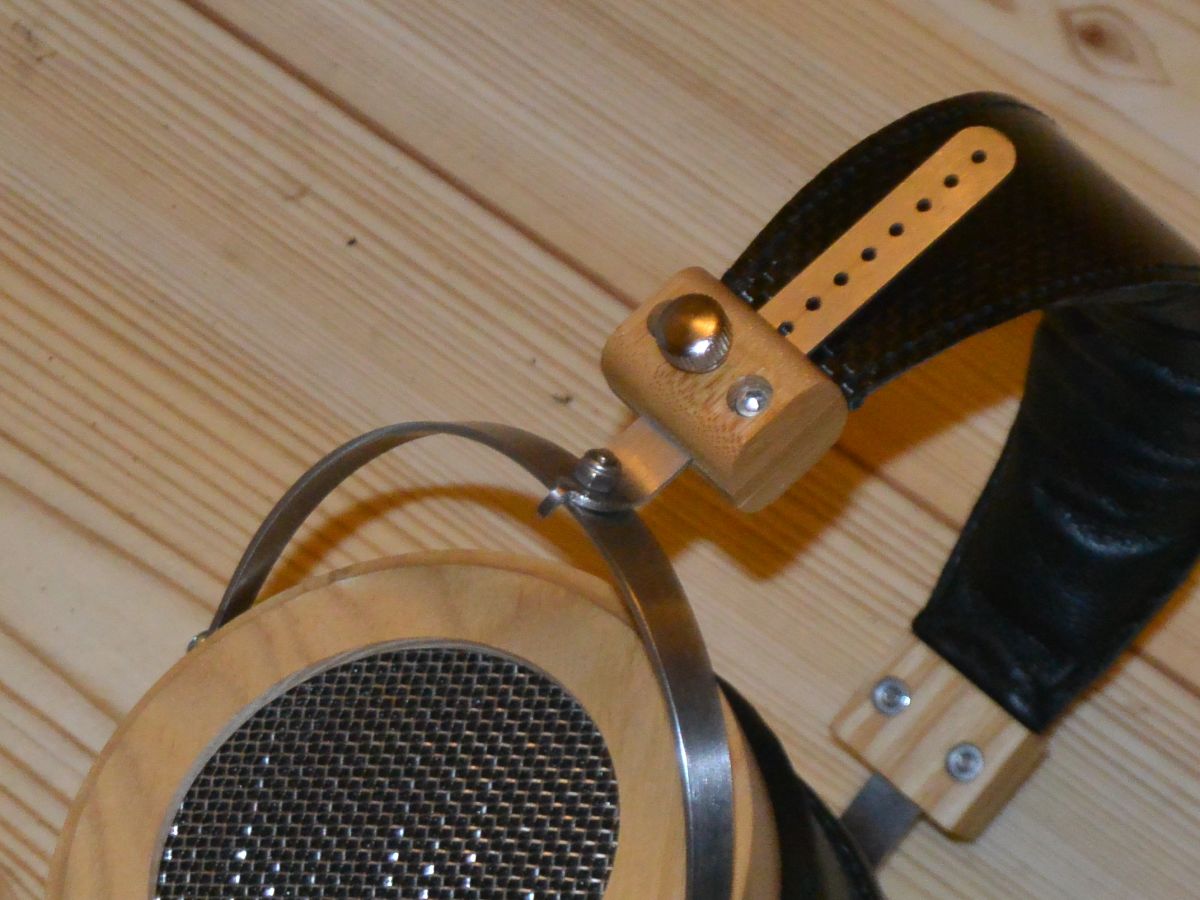

@Urez, есть еще такой вариант исполнения этого узла, чуть компактнее:

Если делать меньше, то в деревянных появляются вопросы к механической прочности.

Вариант из бакелита, который делал при восстановлении функциональности Audeze Sine^

http://forum.doctorhead.ru/index.php?app=core&module=attach&section=attach&attach_rel_module=post&attach_id=164929

[snorry 3 064]

По поводу гибкости/жесткости, на излом/кручение в разумных пределах - тоже все нормально.

[Urez 2 505]

Вот из бакелита уже намного интереснее смотрится, и решение с зажимом-распоркой(?) лучше визуально, чем "полоска с отверстиями"

[snorry 3 064]

@Urez, а вот для этого уже серьезные заводские мощности нужны, доступа к которым у меня нет.

[..soroking.. 31]

@snorry, Экземпляр на фото с драйверами (мембрана/магнитная система), вашей разработки ?

[snorry 3 064]

@..soroking.., да, один из вариантов, не самый удачный, в серию не пойдет, скорее всего.







[snorry 3 064]

Модификация излучателя супермода ТДС-7 и ТДС-15.

В упомянутом в теме патенте ПМ №158852 предусмотрены сечения магнитов, отличных от прямоугольных.

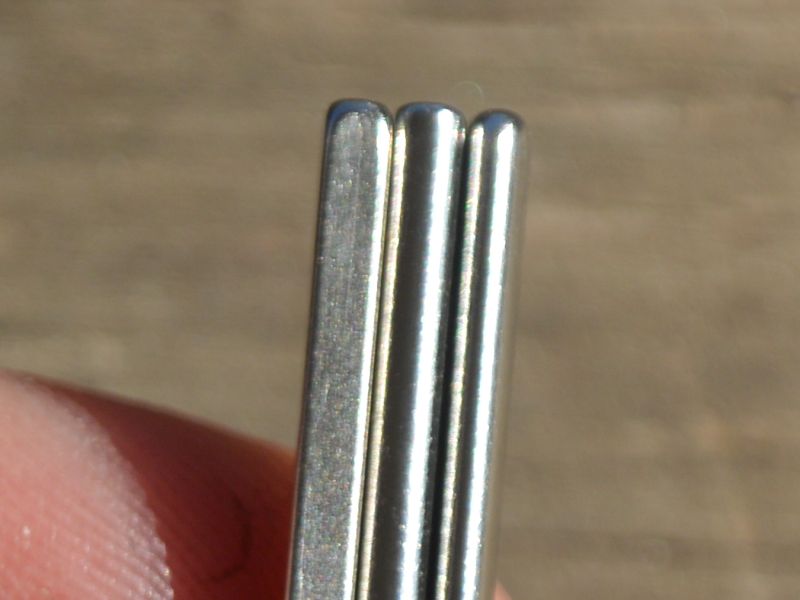

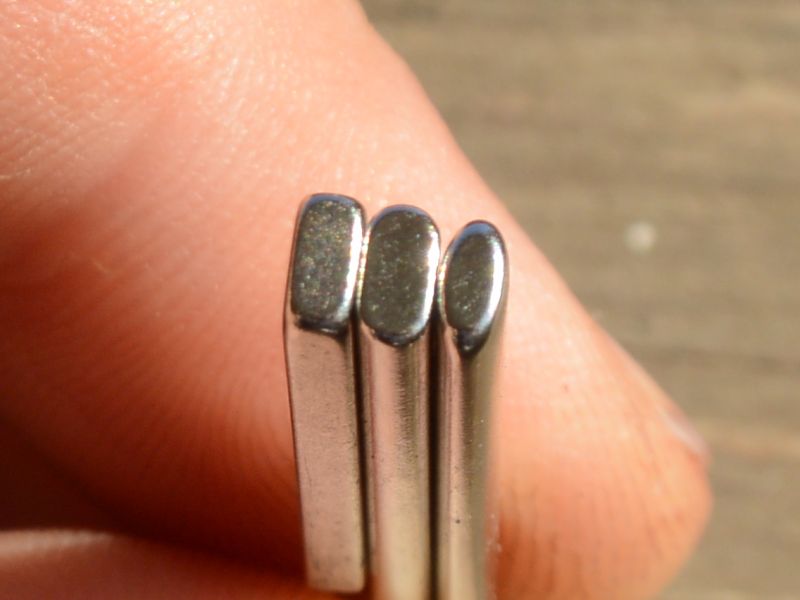

На фото прямоугольное, овальное и эллиптическое сечение:

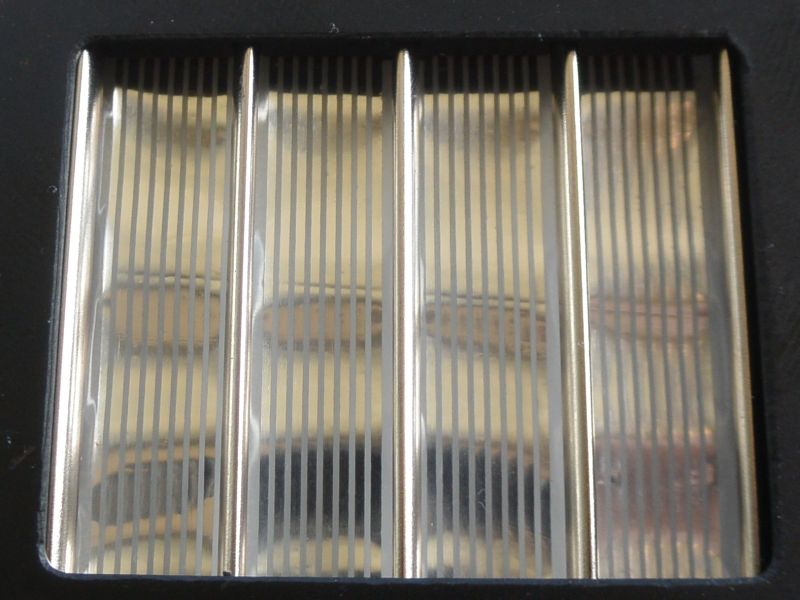

Излучатели на прямоугольных магнитах:

На эллиптических:



Технический смысл всего этого таков:

1. Магнитное поле равномернее и есть возможность сделать мембрану практически без промежутков между группами дорожек.

2. Акустические параметры таких форм тоже лучше.

В итоге все параметры немного лучше. Однако прирост между прямоугольным и овальным более значителен, чем между овальным и эллиптическим.

[micon 216]

идея отличная, даже можно сказать superрuper

Изменено 3 октября, 2017 пользователем micon

[Георгий1964 25]

А какая площадь излучения?

[snorry 3 064]

@Георгий1964, на фото моды ТДС-15 и 7. Площадь излучения приближена к площади их мембран.

[Георгий1964 25]

наверно неправильно спросил-площадь мембран в см2

[snorry 3 064]

У ТДС-15 около 18,5 см2, у ТДС-7 от 20 до 27 см2 в зависимости от модификации.

[snorry 3 064]

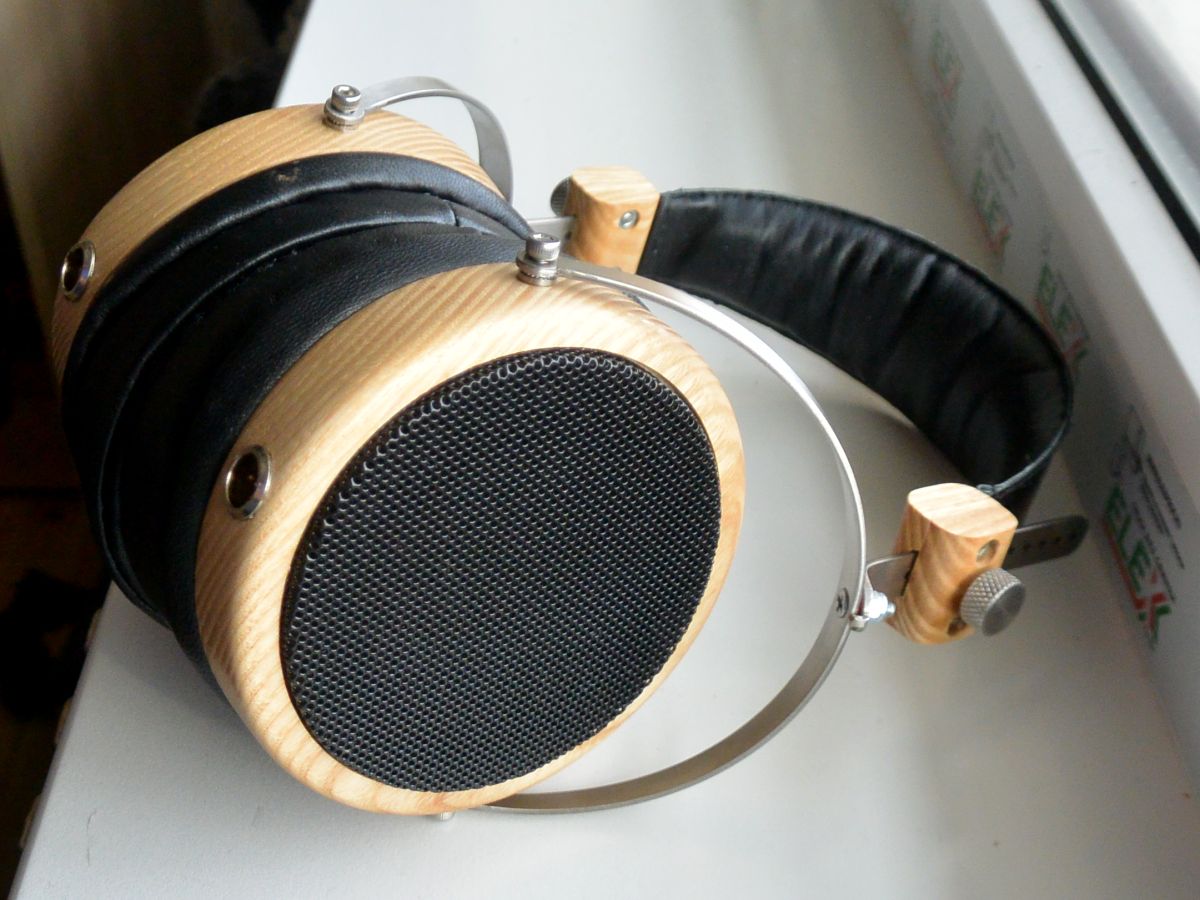

По просьбе владельца сделал вот такой вариант чашек.

[George Freezy 8]

В этой версии увеличен диаметр чаши? Или фото так изменяет размеры.

Каков диаметр решётки и от чего она?

[snorry 3 064]

Оптическая иллюзия, за счет выпуклой решетки и закругления чашки. Диаметр чашки 100им, решетки 85 мм. Решетка для защиты 3" динамика.

[Jeinson 35]

Опасно связываться...

Попадаешь в зависимость. Вот я уже продал его первый супермод, продается и мод ТДС-15 еще ... но УЖЕ КУПЛЕНА новая версия наушников от Snorry.

Не выбраться из порочного круга...

[micon 216]

Jeinson, мы всю жизнь что то обновляем. ИМХО нормальное желание, было бы за что........ Изменено 31 января, 2018 пользователем micon

[Гаруспик 921]

Очень крутая идея с овальными и эллиптическими магнитами. Насколько слышна разница субъективно на той же мембране?

Но, конечно, особенно интересно вот это

1. Магнитное поле равномернее и есть возможность сделать мембрану практически без промежутков между группами дорожек.



Можно накрутить больше витков спирали на той же площади без уменьшения ширины дорожки.

[Jeinson 35]

Звук - вообще САМАЯ ЗАГАДОЧНАЯ СУБСТАНЦИЯ, сопровождающая человека на протяжении всей его жизни. Каждому - свой. Своя тональность, своя модуляция. Есть некая научно-практически выверенная "усредненка", но она не работает на тонком "чувственном" уровне.

Нельзя достигать идеального звучания. В природе все делается с допущениями. Струнный концерт, исполненный роботами без каких-либо погрешностей вызывал неадекватные реакции у слушателей. Мне нравится звук последнего творения Snorry, они сильно добавили в аналитичности, "правильности"... Это уже для меня лично своеобразный предел. Дальше будет как с замоденными им НЕ-6. В тех все настолько реалистично и дотошно с каждым скрипом и писком - слушать их больше получаса невозможно. А в тех-же ТДС-7 SuperMOD пол дня просидеть можно

Даешь импортозамещение...!

[Demm 2 032]

@Jeinson,

Дальше будет как с замоденными им НЕ-6. В тех все настолько реалистично и дотошно с каждым скрипом и писком - слушать их больше получаса невозможно.

Возможно)

Все зависит от пользователя. Кто-то просто не способен воспринимать столько информации. Поэтому и рождаются такие оксюмороны по типу "избыточная детальность".



Отзывы на новую самостоятельную модель от Snorry очень радуют. Хотелось бы более подробного сравнения с топовой изодинамикой, например те же HE-6, или HE-1000, Odin, Abyss.

Будет прекрасно, если все эти модели кто-то оценит на одном достаточно полноценном для раскрытия этих моделей тракте. Может быть кто-то даст наушники на пару дней Levap, он бы их оценил на разном роке и метале. Это было бы достаточно показательно.

[Morozko 121]

@micon, благодарю!



@Гаруспик, Snorry уже писал, эллиптические магниты самый интересный вариант для звука.

Изменено 23 февраля, 2018 пользователем Morozko

[snorry 3 064]

Очень любопытный экземпляр попался.

Ленинградские.

Во-первых, удивило, что дата производства сентябрь 1994 года. Раньше мне даты позднее 1993 года не попадались. То есть это из каких-то совсем последних выпусков.

Наушники в коробке без каких-либо следов вскрытия.

Во-вторых, удивило, из какого мусора и как отвратительно собраны излучатели.

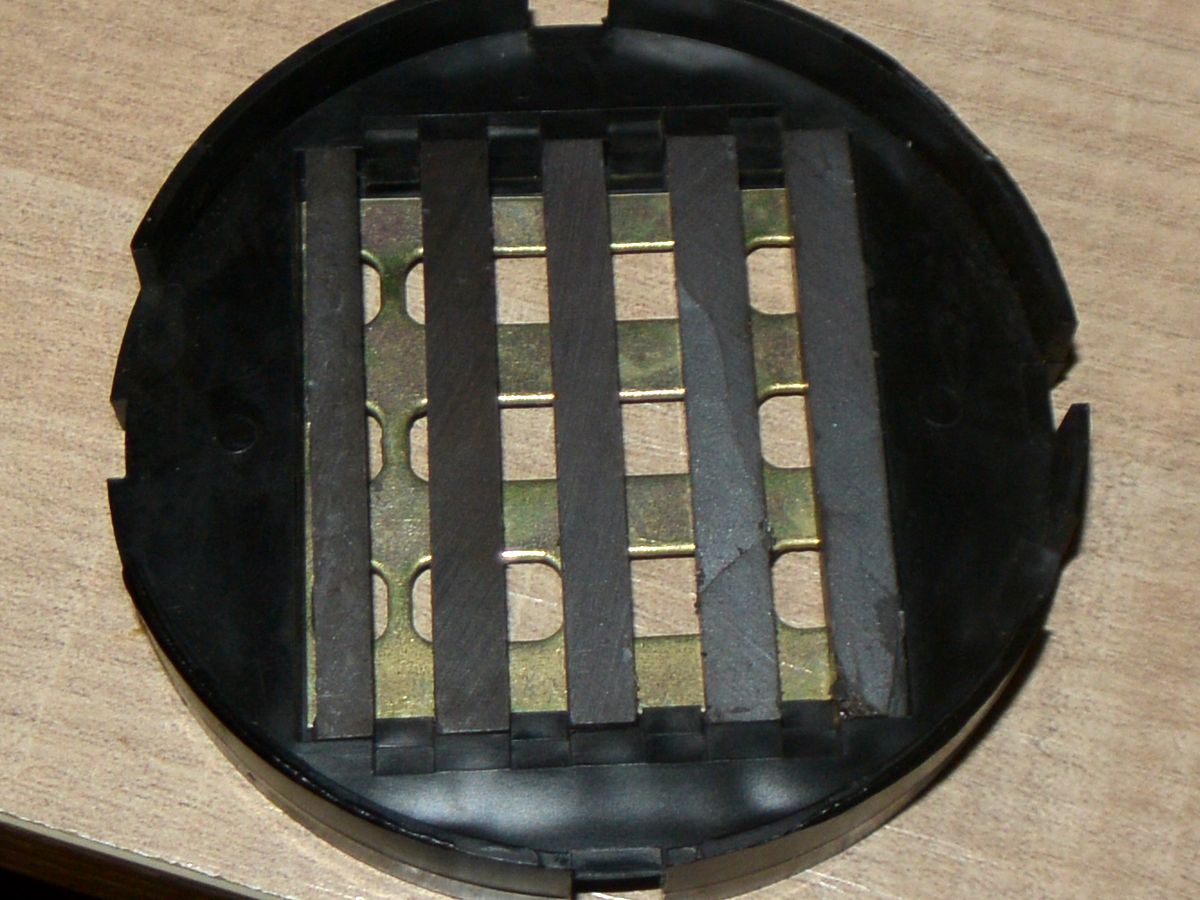

Внутри вместо оригинальных решеток ТДС-15 - куски решеток от ТДС-7. Они не совпадают размером и вообще практически полностью перекрывают отверстие амбушюр:

Магниты со сколами на всю длину... Размеры магнитов ну очень разные. Даже цвет металла отличается.

Судя по всему, по сусекам скребли, собирали напоследок из мусора практически.

Изменено 6 апреля, 2018 пользователем snorry

[micon 216]

действительно последние экземпляры. видать собирали из остатков.............



а что с мембранами?

Изменено 6 апреля, 2018 пользователем micon
