Модификация наушников Fostex T 50 RP

[svas 607 6 Тракты]

Наиболее сбалансированный вариант по звуку имеет такую АЧХ. Думаю, можно на тест отправить владельцу в таком виде)))

C разрешения владельца можно фото?

[snorry 3 064]

Фото выше.

[snorry 3 064]

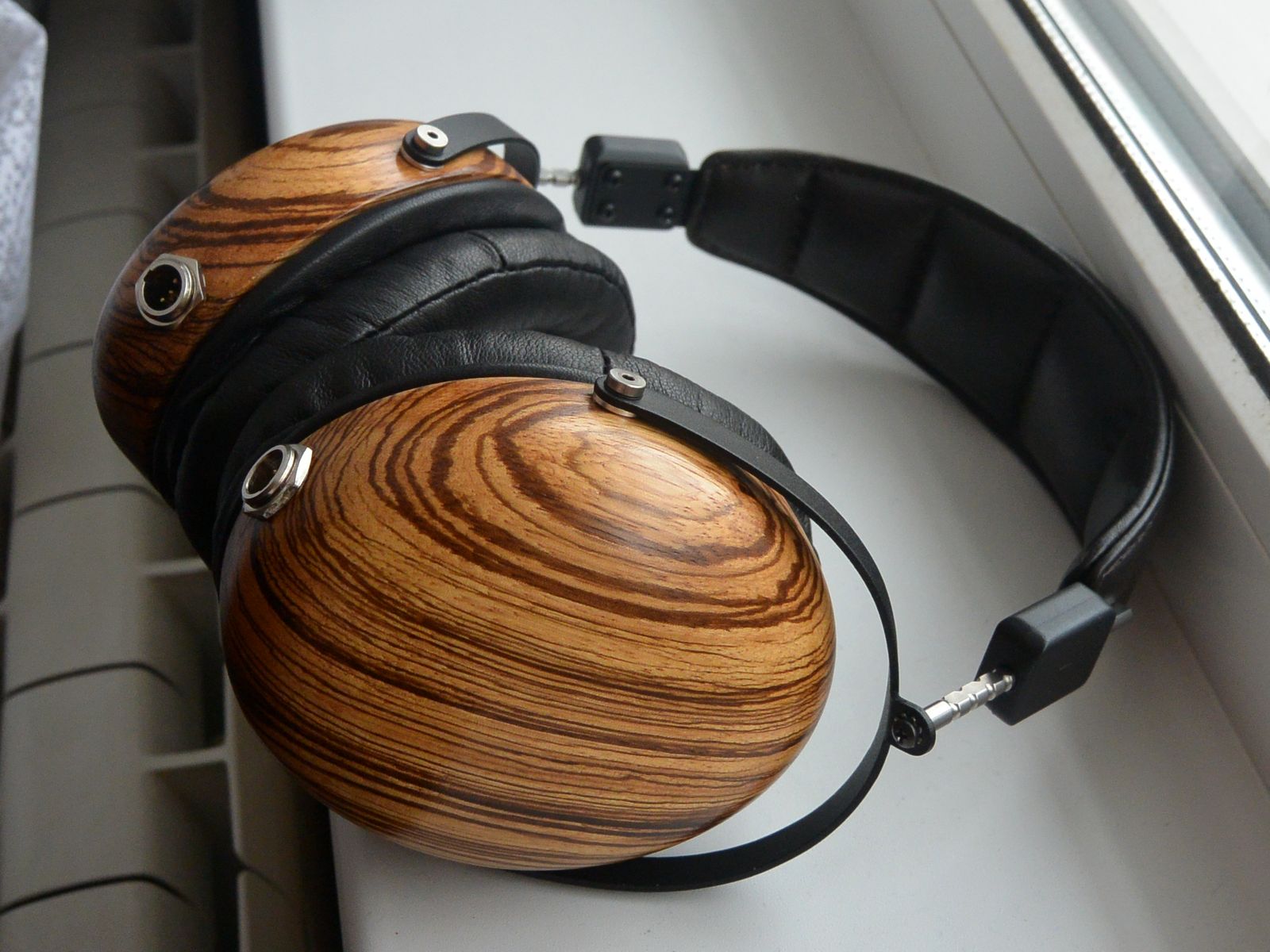

Зебрано-мод.

[PriZRaK 259 1 Тракты]

Оголовье от LCD как влитое.

[Records 805]

Зебрано-мод.

"Пипец, как дорого мод"

[Владислав Ярушевский 10]

Всем привет. Если у кого остались фотки и подробное описание мода из первого поста от yakkii, поделитесь пожалуйста, а то ссылка уже просрочена. А отослать ему в Новосибирск с Украины проблематично. Спасибо

[Records 805]

Всем привет. Если у кого остались фотки и подробное описание мода из первого поста от yakkii, поделитесь пожалуйста, а то ссылка уже просрочена. А отослать ему в Новосибирск с Украины проблематично. Спасибо

Посмотрите это:

http://www.youtube.com/watch?v=rgccbW6BXJY

[Владислав Ярушевский 10]



Спасибо конечно. Только это совсем другой мод. Меня интересует мод с выпиливанием драйвера и как он сзади делал настройку. Какие отверстия, сколько, какими материалами демпфировал.



Моды ув. Snorry, конечно впечатляют и, спасибо ему он ими подробно делится, но я по трудоемкости их не потяну. Драйвер еще пропилю, а вот чашки из дерева и пр. врядли.

Изменено 6 марта, 2016 пользователем Владислав Ярушевский

[aleksus-06 107]

Присоединяюсь к Владиславу. Неужели технология мода yakkii утеряна?

[snorry 3 064]

Зачем утеряна, лично был знаком с автором и в руках этот мод держал.

Что там было:

- выпиливалась только передняя часть драйвера. рез вплотную к магнитам и ребрам жесткости. Как выглядело выпиливание - см по ссылке ниже.

- задняя часть магнитов не выпиливалась, отверстия изнутри драйвера между магнитами заклеивались полосками замши наглухо, кроме 4 штук в центре драйвера.

- снаружи приклеивался кусок фетра, напротив центральных отверстий приклеивался кусок пластиковой карточки с отверстием. Диаметр отверстия подбирался автором на слух.

- амбушюры использовались стоковые, но для увеличения их высоты под них подкладывались кольца из упаковочного материала. Высота и количество тоже подбирались на слух.

- черная плотная ткань перед ухом и стоковый демпфер (белая бумажка) разумеется удалялись.

- внутри был кусок минеральной ваты, но он в таком виде вообще ни на что не влиял.

- рекаблинг canare l-2t2s

В принципе этот мод частично описан здесь:

http://personalaudio...e_fostex_t50rp/

Там же есть измерения.

В настоящий момент автор не занимается наушниками. Зато делает интересные точилки для ножей. Гуглится как "точилка для ножей Скорпион". Там же можно найти и контакты, по которым можно с ним связаться.

Изменено 7 марта, 2016 пользователем snorry

[Владислав Ярушевский 10]

Уважаемый snorry, спасибо вам за то что поддерживаете любителей даже и не по своим модам. Если бы не сложности с пересылками заказал бы лучше ваш мод в дереве, это и эстетично, и звучит (во всяком случае по многочисленным отзывам авторитетных форумчан и на этом и на соседних форумах), и не только fostex. А так придется самому ковыряться.



Если можно подскажите, там в описании на графиках сильно просела середина, есть какие-то хитрости как это избежать без кардинальных мер?

[aleksus-06 107]

Владислав Ярушевский, а какие сейчас сложности с пересылкой с Украины и обратно? Я недавно посылку получал с амбушурами с Украины. Шла чуть больше двух недель.

snorry, спасибо Вам за описание мода!

[snorry 3 064]

@Владислав Ярушевский, регулировка звучания в данном случае возможна величиной отверстия на кусочке пластика и высотой подкладки под амбушюры.

[Владислав Ярушевский 10]

Владислав Ярушевский, а какие сейчас сложности с пересылкой с Украины и обратно? Я недавно посылку получал с амбушурами с Украины. Шла чуть больше двух недель.

snorry, спасибо Вам за описание мода!

Стремно, все-таки 400дол. и цена амбушюр не сопоставимы.

[Владислав Ярушевский 10]

Сегодня прошел самый трудоемкий этап, выпилил прорези в металле. Пилил маленьким абразивным диском в бормашине, слава Богу металл очень мягкий.



Небольшое ноухау в копилку модостроения, решил проблему очистки от опилков липнущих к магниту. Перед пропилом густо намазал резиновым клеем всю пластину и магнит, особенно тщательно щель между магнитом и пластиной, прямо зубочисткой туда набивал.



Дал полностью высохнуть.



Потом сделал пропил и потом прямо по опилкам опять густо намазал клеем. Прямо тщательно промещивая опилки с клеем (чем тщательнее, тем потом меньше чистить), тоже зубочисткой щель между магнитом и пластиной забиваем клеем (оттуда сложнее всего потом вычищать).



Дал высохнуть и клей легко снялся пленкой вместе с опилками. Руки и стол после пропиливания вымыть от опилков, чтобы новых не прихватить.



Для контроля критичные места промакивал белым вухсторонним скотчем на нем видно если где-то недочистил.



Очистка заняла 5-10 минут после пропиливания.



Клей резиновый, на основе натурального каучука, дешевый 10 грн. на базаре. Лучше перед использованием проверить, чтобы с металла легко снимался цельной пленкой. Ну и аккуратно пилить, чтобы не перегреть и не произошло возгарание. Все-таки искры летят.



Всем удачи.

[Владислав Ярушевский 10]

В общем доделал сегодня модификацию. Звук получился точно как в статье по ссылке snorry. Середина завалена голос слышится как бы из далека, бас усилился хорошо, но он несколько разфокусированный, высокие нормальные, без сибилянтов, но не очень информативные (по сравнению с gmp 400 совсем не информативные). Видимо упала чувствительность, громкости приходится добавлять на 30-40% больше. Даже больше чем на 300-омных gmp 400. На aune m1 на максимуме громкости не хватает.



Результат конечно есть (в стоке звука, как по мне, не было совсем), но ожидал большего. Приедет кабель, буду настраивать дальше, хотя с серединой не понятно что можно сделать.



Если есть у кого дельные советы...

[pollar 8 808]

хотя с серединой не понятно что можно сделать. Если есть у кого дельные советы...

До некоторой степени середину можно оживить винтажными моножилами, к примеру Вестерн Электрик, но конечно это не панацея, скорее тонкая коррекция.

[Владислав Ярушевский 10]

Кабель как раз заменю, спасибо. Грешу еще на подставку под амбушур, сделал ее из толстого войлока и отверстие оставил квадратное, точно под драйвер. Попробую увеличить эту прорезь до валиков амбушур. Ну и отверстием в демпфере поиграю.

[aleksus-06 107]

Владислав Ярушевский, я думаю подкладка под амбушур должна быть воздухонепроницаемая. Войлоком Вы существенно расширили рабочую камеру амбушура. Из-за этого и мог размыться бас - обьем очень большой. А просто без подкладки пробовали? Что получается?

[Владислав Ярушевский 10]

Короче крутил вертел убирал, подкладку, расширял отверстие, все равно середина завалена и звук как зажатый (был), прозрачности и воздуха не хватало.

Потом психанул и убрал пластиковую мембрану с отверстием совсем, - сразу все наладилось. Над деталями еще шнуром поработаю.

Не знаю почему так. Автор мода писал, что шаг отверстия 0,1 мм критичен. У меня такого не наблюдалось. Сзади в войлочном демпфере отверстие ок. 3 мм. Думаю может вообще кожей не стоило заклеивать отверстия в железках?



@aleksus-06, С войлочной прокладкой на самом деле камера даже меньше получается,- прорезь квадратная по площади драйвера. Завтра найду какой-нибудь материал не такой поглащающий, как войлок попробую поиграть подкладками.



P.S. Звук сейчас похож на баеры 990про250ом, только комфортнее (может потому что сам добился ). По-сравнению со стоком небо и земля.

Изменено 17 марта, 2016 пользователем Владислав Ярушевский

[aleksus-06 107]

Владислав Ярушевский, поздравляю с первыми результатами! Про войлок всё таки Вы не правы. Если бы подкладка была резиновой к примеру, то звуковая волна отразилась бы от неё. Подкладка работала бы как часть амбушура. С войлочной подложкой звук пройдет под амбушур. Обьем получается больше.

По поводу средних частот. Не знаю как для изодинамики, а для ортодинамики важен материал демпфера. С войлоком у меня какой то колючий звук получался. Средние были звонкие, но выхолощеные,бедные. А вот с фетром другое дело. Очень сочный и насыщенный звук. Может Вам попробовать с фетром поиграться?

[vampula 37]

Короче крутил вертел убирал, подкладку, расширял отверстие, все равно середина завалена и звук как зажатый (был), прозрачности и воздуха не хватало.

Потом психанул и убрал пластиковую мембрану с отверстием совсем, - сразу все наладилось. Над деталями еще шнуром поработаю.

Не знаю почему так. Автор мода писал, что шаг отверстия 0,1 мм критичен. У меня такого не наблюдалось. Сзади в войлочном демпфере отверстие ок. 3 мм. Думаю может вообще кожей не стоило заклеивать отверстия в железках?



@aleksus-06, С войлочной прокладкой на самом деле камера даже меньше получается,- прорезь квадратная по площади драйвера. Завтра найду какой-нибудь материал не такой поглащающий, как войлок попробую поиграть подкладками.



P.S. Звук сейчас похож на баеры 990про250ом, только комфортнее (может потому что сам добился ). По-сравнению со стоком небо и земля.

Зря вы заложили заднюю сторону драйвера кожей - передемпфировали

[pollar 8 808]

Зря вы заложили заднюю сторону драйвера кожей - передемпфировали

Присоединяюсь.

Кожа, конечно разная бывает, но тонкая, эластичная кожа заметно "дисциплинирует" и подсушивает звук. Причем не только при демпфировании внутри частей наушников, но даже при использовании её как прокладку под "платформы" и под ножки аппаратуры.

Возможно она она "виновата".

[Владислав Ярушевский 10]

Задача стояла повторить мод из первого поста, о котором очень хорошо отзвался snorry. Не рискнул выпиливать задние стенки драйвера, потому что задняя камера становится самостоятельным резонатором со всеми вытекающими... Такой мод, на мой взгляд, надо делать уже в дереве и с измерительным стендом.



С материалами подкладки и демпфера еще поиграюсь. Фетр был только полиэстерный, по идее он будет глушить более узкую полосу, у войлока разные толщины волокон по идее мягче демпфирование. В общем пробовать все надо. Займусь после рекаблинга.

[FrolM89G 3]

Сегодня прошел самый трудоемкий этап, выпилил прорези в металле. Пилил маленьким абразивным диском в бормашине, слава Богу металл очень мягкий.



Небольшое ноухау в копилку модостроения, решил проблему очистки от опилков липнущих к магниту. Перед пропилом густо намазал резиновым клеем всю пластину и магнит, особенно тщательно щель между магнитом и пластиной, прямо зубочисткой туда набивал.



Дал полностью высохнуть.



Потом сделал пропил и потом прямо по опилкам опять густо намазал клеем. Прямо тщательно промещивая опилки с клеем (чем тщательнее, тем потом меньше чистить), тоже зубочисткой щель между магнитом и пластиной забиваем клеем (оттуда сложнее всего потом вычищать).



Дал высохнуть и клей легко снялся пленкой вместе с опилками. Руки и стол после пропиливания вымыть от опилков, чтобы новых не прихватить.



Для контроля критичные места промакивал белым вухсторонним скотчем на нем видно если где-то недочистил.



Очистка заняла 5-10 минут после пропиливания.



Клей резиновый, на основе натурального каучука, дешевый 10 грн. на базаре. Лучше перед использованием проверить, чтобы с металла легко снимался цельной пленкой. Ну и аккуратно пилить, чтобы не перегреть и не произошло возгарание. Все-таки искры летят.



Всем удачи.

Это интересная идея. Только зачем травиться резиновым клеем, если обычный ПВА ну не хуже должен быть.
