Самодельные провода для наушников

[Demograf 2 550]

Опытный образец провода для статики : литц 49 жил по 0,1 в синем шолке. Звук плотный и детальный.

Я так понимаю, что сделать его можно очень даже миниатюрным и элегантным...4 провода?

Паракорд подобрать и будет красота ;-)



Отправлено с моего G8441 через Tapatalk





На фото ниже 4х проводной из литца 40 жил по 0.08 на провод, делал для своих кастомов

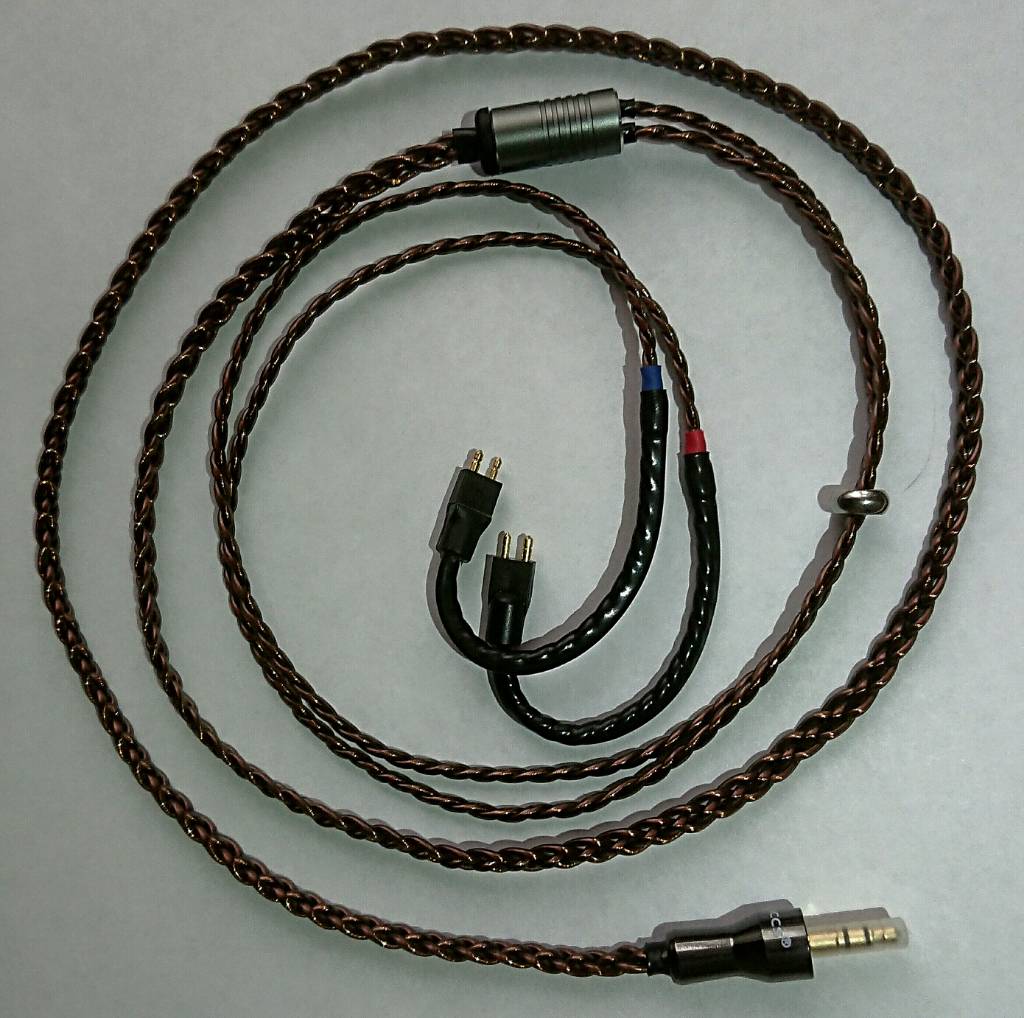

Скрутка с формовкой феном и плоское плетение от джека до сплиттера...одно из лучших моих творений ;-)



для электростатики нужно 6 проводников. по три на каждый канал. плюс очень важная тема по безопасности. биос 580 вольт не так страшен так как работает через большой номинал резистора а вот сигнальные провода должны спокойно работать с размахом 600 вольт в RMS. По этой причине уделено повышенное внимание к изоляции.

[donmilani 1 089 4 Тракты]





А разве для эс-наушников геометрия проводника не должна быть в виде шлейфа - все проводники в один ряд параллельно друг другу? Так емкость в разы меньше а с учетом напряжения к минимизации индуктивности особых требований быть не должно



Это к кому вопрос? Зачем меня цитировать, если "эс" у меня не было и нет?



Отправлено с моего G8441 через Tapatalk





[Demograf 2 550]

Опытный образец провода для статики : литц 49 жил по 0,1 в синем шолке. Звук плотный и детальный.

Я так понимаю, что сделать его можно очень даже миниатюрным и элегантным...4 провода?

Паракорд подобрать и будет красота ;-)



Отправлено с моего G8441 через Tapatalk





На фото ниже 4х проводной из литца 40 жил по 0.08 на провод, делал для своих кастомов



Скрутка с формовкой феном и плоское плетение от джека до сплиттера...одно из лучших моих творений ;-)

А разве для эс-наушников геометрия проводника не должна быть в виде шлейфа - все проводники в один ряд параллельно друг другу? Так емкость в разы меньше а с учетом напряжения к минимизации индуктивности особых требований быть не должно



Отправлено с моего HTC One_M8 dual sim через Tapatalk



Даже такая геометрия прекрасно работает без артефактов. У нас не мегагерцы

[donmilani 1 089 4 Тракты]

Опытный образец провода для статики : литц 49 жил по 0,1 в синем шолке. Звук плотный и детальный.

Я так понимаю, что сделать его можно очень даже миниатюрным и элегантным...4 провода?

Паракорд подобрать и будет красота ;-)



Отправлено с моего G8441 через Tapatalk





На фото ниже 4х проводной из литца 40 жил по 0.08 на провод, делал для своих кастомов



Скрутка с формовкой феном и плоское плетение от джека до сплиттера...одно из лучших моих творений ;-)



для электростатики нужно 6 проводников. по три на каждый канал. плюс очень важная тема по безопасности. биос 580 вольт не так страшен так как работает через большой номинал резистора а вот сигнальные провода должны спокойно работать с размахом 600 вольт в RMS. По этой причине уделено повышенное внимание к изоляции.

Согласен, - ступил ;-) Похоже, для электростатов без тефлона не обойтись.



Отправлено с моего G8441 через Tapatalk





[svas 607 6 Тракты]

Опытный образец провода для статики : литц 49 жил по 0,1 в синем шолке. Звук плотный и детальный.

Я так понимаю, что сделать его можно очень даже миниатюрным и элегантным...4 провода?

Паракорд подобрать и будет красота ;-)



Отправлено с моего G8441 через Tapatalk





На фото ниже 4х проводной из литца 40 жил по 0.08 на провод, делал для своих кастомов



Скрутка с формовкой феном и плоское плетение от джека до сплиттера...одно из лучших моих творений ;-)

А разве для эс-наушников геометрия проводника не должна быть в виде шлейфа - все проводники в один ряд параллельно друг другу? Так емкость в разы меньше а с учетом напряжения к минимизации индуктивности особых требований быть не должно



Отправлено с моего HTC One_M8 dual sim через Tapatalk



Даже такая геометрия прекрасно работает без артефактов. У нас не мегагерцы

Дело не том будет работать или нет, а что лучше

"У сигнальных все может быть намного хуже: и емкость может быть выше, и, самое главное, выходное сопротивление усилителя тоже может быть высоким. Так что использовав 10 метров кабеля UTP (имеется ввиду мои четыре кабеля, включенные параллельно) в качестве межблочника, можете получить затухание на частоте 20 кГц более чем в два раза!



У кабеля высокой емкости есть еще одна беда: он нагружает емкостной нагрузкой выход усилителя. И если усилитель такую нагрузку не переваривает (а емкость кабеля суммируется с емкостью фильтров акустической системы), то может возбуждаться. Особенно к этому склонны «экзотические» схемы и даже усилители без ООС – у них выходное сопротивление имеет индуктивный характер"

http://www.electroclub.info/other/real_skin.htm

[Soviet_Man 5 469]

Как, ещё один Евгений в Москве? Прикольно.)))



Ага



Литц у него, кстати, отечественный и, по его словам, очень качественный. Из тех, что достаётся, а не покупается. Судя по звуку и месту основной работы (ФГУП ВНИИА) - охотно верю, но расспрашивать человека счёл излишним. Цену он не накручивает, работать готов с любым материалом (я изначально попросил его из Canare мне кабель сделать), делает аккуратно. Как паяет - не знаю, но я всё равно в этом ни хрена не понимаю, поэтому и не выёживаюсь.



Я очень доволен, звук байеров с ним прямо вот куда надо ушёл. Литц тёмный, певучий и довольно быстрый (бас при этом не пересушен и не жирен), хочу поставить его на AD1000 и K501, он прекрасно с ними споётся. А вот на LCD-2 я его побаиваюсь ставить, ибо он из них сделает дабл-двойки Евгений к февралю планирует новый кабель сделать - поровнее. А я пока подумаю.

[donmilani 1 089 4 Тракты]

Итак...сегодня маялся с заливкой корпусов для фитов.

Первоначально пробовал залить эпоксидку, но что-то перемудрил с составом или её типом: написано время высыхания 24 часа, полного отвердения - 36-48. В общем, слишком жидкая была и не собиралась даже сгущаться спустя 2 часа. В итоге, вытекала из всех щелей молда...пришлось отказаться временно от этой идеи, - буду потом подбирать состав, а пока послежу за залитыми ей пробниками.

Вторая попытка была с использованием жидкого пластика. Заранее попробовал на пробниках, - понравилось. Рабочее время раствора - 6 минут, полного застывания - 25 минут. После 25 минут в молде можно смело разбирать и удалять лишнее (подтеки есть, надо приловчиться), но чтобы дождаться полного отвердения лучше выдержать часов 5-7, чтобы внутренности тоже просохли полностью, а не только верхний слой.

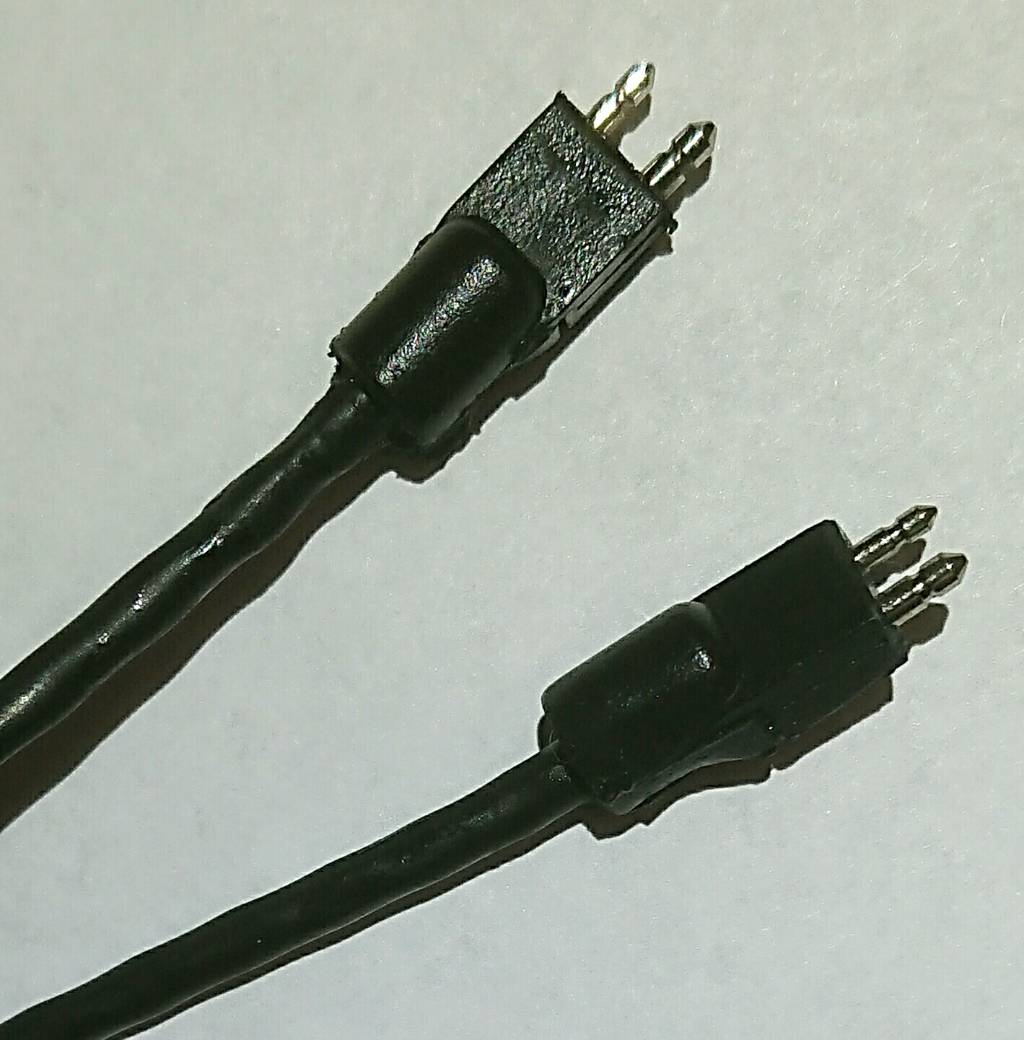

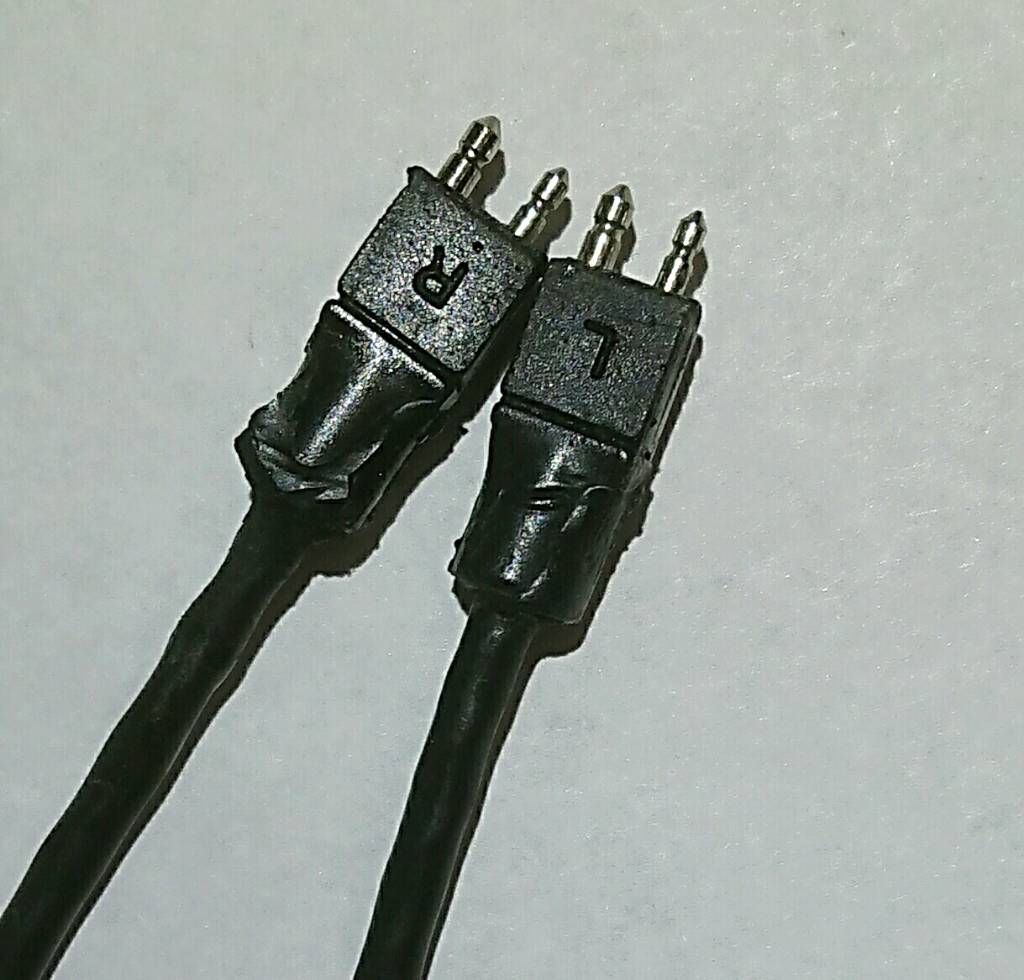

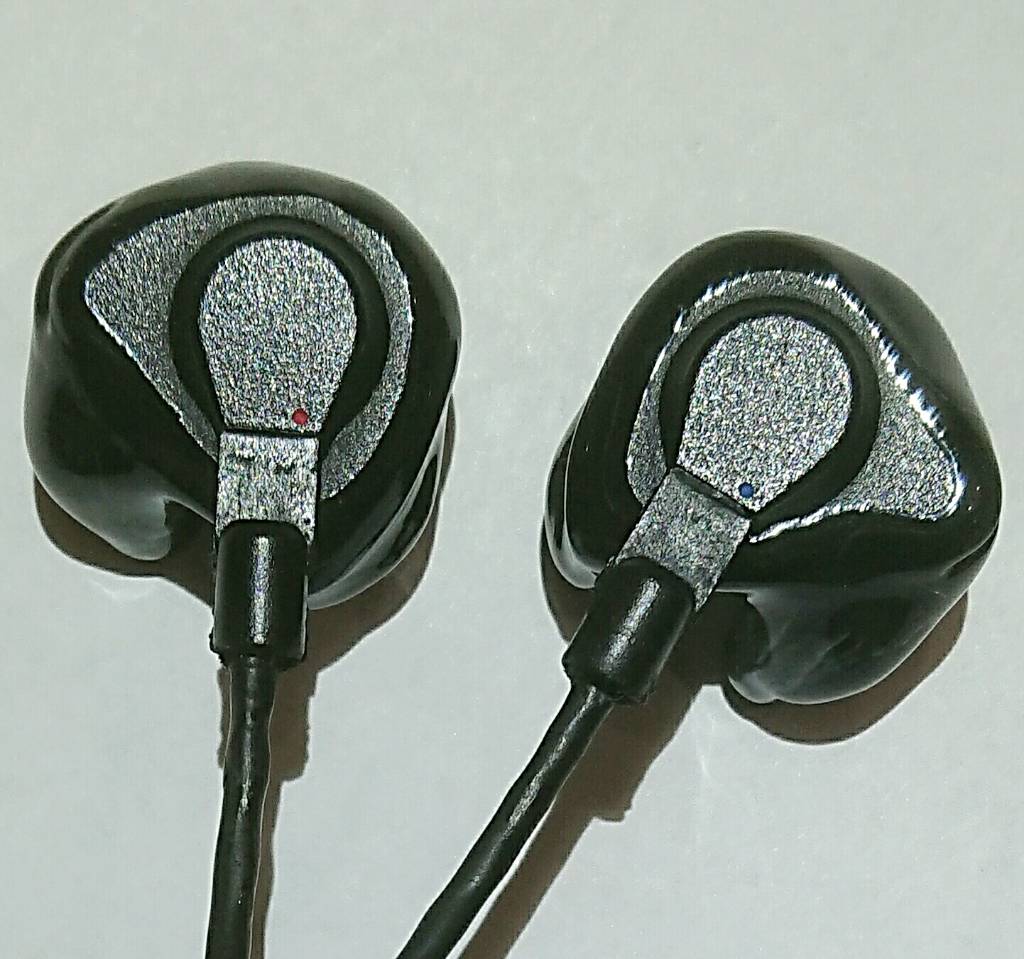

В итоге: неплохо для первого раза. Выкладываю фотки после заливки, теперь подровнять и шлифануть...главное, что радует: идея с фиксацией штырьков сработала: длина одинаковая, сели в разъем мама практически идеально ;-)



Отправлено с моего G8441 через Tapatalk





[Surgut2006 907]

Для первого раза очень хорошо.

Изменено 12 января, 2019 пользователем Surgut2006

[donmilani 1 089 4 Тракты]

Для первого раза очень хорошо.

Надо учесть, что это коннекторы сразу из формы, - не обточены еще и не шлифованы... Это следующий этап :-)



Отправлено с моего G8441 через Tapatalk





[Тиму 232]

@donmilani



Извиняюсь, упустил тему. Как форму делали?

[donmilani 1 089 4 Тракты]

@donmilani



Извиняюсь, упустил тему. Как форму делали?

В этой теме немного выше: http://forum.doctorhead.ru/index.php?/topic/7743-Самодельные-провода-для-наушников#entry1096086



PS. Результат не порадовал: эпоксидка вытекает при таком выполнении молда (можно поиграться вязкостью, но пока времени, да и желания нет), пластик работает отлично, но подтеки по краям остаются (в местах соединения половинок формы), обрезаются легко... но, мне же хочется до блеска, а с этим проблемы: при таких габаритах пластик шлифануть нормально не получается. В общем, эта пара в ведре. Завтра приедет молд 30-ка и начну новую форму мутить ;-)

Изменено 15 января, 2019 пользователем donmilani

[pollar 8 808]

Результат не порадовал: эпоксидка вытекает при таком выполнении молда (можно поиграться вязкостью, но пока времени, да и желания нет)

Да, эпоксидка очень "текучая". Но с этой её особенностью легко справиться при поможи обычного пластилина. Все возможные точки вытекания заклеиваются пластилином и тогда она никуда вытекает.

Но с пластиком конечно проще работать и результат выглядит достойно, впрочем как и все Ваши изделия

[donmilani 1 089 4 Тракты]





Но с этой её особенностью легко справиться при поможи обычного пластилина. Все возможные точки вытекания заклеиваются пластилином и тогда она никуда вытекает.

Вы плохо представляете о чем пишите. Пластилин к силикону не клеется от слова совсем, к сожалению.





Отправлено с моего G8441 через Tapatalk





[pollar 8 808]

Но с этой её особенностью легко справиться при поможи обычного пластилина. Все возможные точки вытекания заклеиваются пластилином и тогда она никуда вытекает.

Вы плохо представляете о чем пишите. Пластилин к силикону не клеется от слова совсем, к сожалению.





Отправлено с моего G8441 через Tapatalk

А ему и не нужно намертво приклеиваться, достаточно просто заполнить собой пространство. Эпоксидка, хоть и достаточно текучая, но все же это не керосин (к примеру). Во всяком случае при помощи пластилина работал с эпоксидкой и полиэтиленом, эпоксидкой и фторопластом, не думаю, что эти, довольно "скользкие" материалы, кардинально отличаются от силикона. Делал в своё время разного рода самодельные штепсели, потом отказался от дополнительного крепления контактов при помощи эпоксидки, но не по той причине, что не удавалось залить без протекания. Впрочем я и не настаиваю, просто информация к размышлению, не более того.

[donmilani 1 089 4 Тракты]

Начну с того, что Вы похоже не видели сделанный мной молд, а фото я выше привел... пластилин там держатся не будет - это раз.

Два - пластелин на силиконе не держится, проверено и вытекает не только эпоксидка, но и пластик.

Три - пластелин содержит серу и вступает в реакцию с силиконом на платине, который я использовал.

И последнее... Эпоксидка бывает разная. Я использую прозрачную от Smooth-On, США - течет похлеще керосина, можно через иглу шприца заливать. Загустевает через 20 часов, застывает через 40. Делать гуще? - Не вариант, так как деталь мелкая и наполнитель должен её полностью заполнить и отрисовать всё, включая надписи.

За совет спасибо, но материалы изменились настолько сильно, что приходится изучать то, с чем работаешь, а не то, что есть под рукой. как раньше ;-)



Отправлено с моего G8441 через Tapatalk





[donmilani 1 089 4 Тракты]

Кстати, к фторопласту эпоксидка не цепляется как и к силикону. Я фторопласт как разделить при заливке часто использую, так что тоже проверено :-)



Отправлено с моего G8441 через Tapatalk





[pollar 8 808]

Начну с того, что Вы похоже не видели сделанный мной молд, а фото я выше привел... пластилин там держатся не будет - это раз.

Два - пластелин на силиконе не держится, проверено и вытекает не только эпоксидка, но и пластик.

Три - пластелин содержит серу и вступает в реакцию с силиконом на платине, который я использовал.

И последнее... Эпоксидка бывает разная. Я использую прозрачную от Smooth-On, США - течет похлеще керосина, можно через иглу шприца заливать. Загустевает через 20 часов, застывает через 40. Делать гуще? - Не вариант, так как деталь мелкая и наполнитель должен её полностью заполнить и отрисовать всё, включая надписи.

За совет спасибо, но материалы изменились настолько сильно, что приходится изучать то, с чем работаешь, а не то, что есть под рукой. как раньше ;-)



Отправлено с моего G8441 через Tapatalk

Картинки видел. Если Вы считаете, что в данном случае старый, дедовский метод неприемлем, то так тому и быть. Я ж "говорю", что ни на чем не настаиваю, никаких претензий на истину, просто собственный опыт, не более.

[donmilani 1 089 4 Тракты]

Картинки видел. Если Вы считаете, что в данном случае старый, дедовский метод неприемлем, то так тому и быть. Я ж "говорю", что ни на чем не настаиваю, никаких претензий на истину, просто собственный опыт, не более.

Причем здесь опыт, если я Вам по пунктам описал, что пластелин не совместим с этими материалами?

Да уж если на то пошло, то взгляните на молд еще раз...там даже лепить его некуда, Вы о чем вообще? Просто посоветовать, пробегая мимо?

Так на соседнем форуме один пенсионер уже написал, что за пайку коннекторов и джеков внахлест, его бы выгнали с работы из ящика в далекие 70-е. У него, похоже, маразм уже начался, так как предложить ничего другого он не смог, но так паять нельзя и он теперь точно у меня ничего не купит... На мой ответ, что я и не продаю он заявил, что тогда на форуме мне делать нечего и надо мне в инстаграм или фейсбук :-o

Проехали... Коннекторы в помойке, - сейчас делаю новый макет и буду заливать новый молд из 30-ки. Посмотрим, что выйдет на этот раз ;-)



Отправлено с моего G8441 через Tapatalk

Изменено 20 января, 2019 пользователем donmilani

[pollar 8 808]

Причем здесь опыт, если я Вам по пунктам описал, что пластелин не совместим с этими материалами? Да уж если на то пошло, то взгляните на молд еще раз...там даже лепить его некуда, Вы о чем вообще? Просто посоветовать, пробегая мимо?

Ну у нас у всех получается что написать именно "пробегая мимо", поскольку в руках изделие подержать не представляется возможным. Что касается "лепить некуда", то есть ведь точка/точки, откуда сочится эпоксидка, вот туда и нужно прижать кусочек пластилина.

Но, действительно, уже пора "проехать" данный вопрос. Ещё раз повторюсь, ни на чем не настаиваю.

[donmilani 1 089 4 Тракты]

есть ведь точка/точки, откуда сочится эпоксидка, вот туда и нужно прижать кусочек пластилина.

Точно...прижать и держать ;-)

Как писал выше, делал - не работает



PS. Я, вроде, для этого и публикую всё в мельчайших подробностях, фото привожу... Нужно только две половинки молда соединить мысленно и найти эту "точку", а дальше решить можно ли туда пластелин прилепить и будет ли он держаться.

Изменено 20 января, 2019 пользователем donmilani

[Покупатель музыки 537 4 Тракты]

Изобретаете уже изобретенное , я про методы дублирования и отливки . Читать забавно . Но в работу «гуру» вмешиваться не стану еще раз .

[Surgut2006 907]

Как тут у вас интересно. А у меня с этой работой, даже на форум каждый день заходить не получается.

Но потихоньку и я до этой темы доползу.

[donmilani 1 089 4 Тракты]

Изобретаете уже изобретенное , я про методы дублирования и отливки . Читать забавно . Но в работу «гуру» вмешиваться не стану еще раз .

Это Вы о чем? Забавно было читать про рентген проводов, а сейчас просто непонятно, что Вы хотели сказать...какие методы дублирования и отливки и кто тут что изобретает? Вам, случаем, не за 60? Изменено 20 января, 2019 пользователем donmilani

[armani006 4]

Ребята, хотел поинтересоваться что вы думаете по таким проводам:

Дорогой относительно на 259 жил -

Черный Кристалл litz 7N Чистая медь провод наушников 259 core OD: мм 1,2 мм 6 м



И такой -

Литцендрат 8 основных чистой OCC посеребренные массовая смешанных провод для пользовательских DIY Shure Fostex QDC ue 1964 westone наушники наушники





насколько разные?

и вот еще вариант на половину по цене -

Мягкий PE Litz высокой чистоты 7 NOCC один Кристалл Медь супер обновления линии 25AWG диаметр 0,85 мм (цена за 6 м)





Хотелось бы узнать ваше мнение.

И еще вопрос - как очишать все 259 жил от лака, для того чтобы паять?

Изменено 19 марта, 2019 пользователем drhead.pavel.v

[Cyclone 202 1 Тракты]

@armani006, может лучше на нашем? ПроДиэлКом

Изменено 19 марта, 2019 пользователем drhead.pavel.v
