LoveCube

[marchenkovdmitry 6]

ringer



Вообще если производитель сэкономил на емкости электролитов, при добавлении большей емкости увеличивается отдача на басе, но не до бесконечности

[ringer 16]

ringer



Вообще если производитель сэкономил на емкости электролитов, при добавлении большей емкости увеличивается отдача на басе, но не до бесконечности

Не там в другом засада Звук при увеличении емкости улучшается. И шума меньше и бас получше. Но стабилизаторы не рассчитаны на работу с большой емкостью, разработчик итак побольше чем рекомендуется использовал. А так, попробуй сам разница в уровне шума примерно такая по ощущениям - в обычном варианте шума нет, а с дополнительными 8 тысячами микрофарад гробовая тишина.

[marchenkovdmitry 6]

ringer



У меня с закороченным входом, на +20 дБ и до упора вывернутым потенциомером в правую сторону, идеальная тишина, и это в 64 ом наушниках

[kazimov 0]

ringer



У меня с закороченным входом, на +20 дБ и до упора вывернутым потенциомером в правую сторону, идеальная тишина, и это в 64 ом наушниках



У меня тоже на максимальной громкости шум полностью отсутствует (наушники 70 Ом) и это без корпуса, лёжа на столе.

[8street 392]

kazimov



Я имел ввиду может бракованный один из конденсаторов, которые возле транзисторов стоят

Насколько я знаю, они стоят в питании, и на звук вообщем-то не оказывают влияния.

Когда я пробовал добавлять дополнительных конденсаторов в питание, то добавил не симметрично - обе сборки припаял параллельно двум коннденсаторам на 470uf в одном канале, а в другом канале не подпаивал. Думал разницы не будет, ведь развязки там вроде ни какой в блоке питания по каналам. Однако в одном канале увеличилась постоянка... Так что по моим скромным познаниям в радиотехнике влиять не может, а на практике...

Имеются ввиду конденсаторы в плече? Если да, то возможно просто в одном плече увеличились утечки через конденсаторы, соответственно чуть уменьшилось напряжение. Сместился баланс, когда это происходит постоянка появляется на выходе.

[marchenkovdmitry 6]

kazimov



Я вообще в картонной коробке при отладке использовал http://www.doctorhead.ru/forum/gallery/image_page.php?album_id=254&image_id=1852 шума тоже вообще не было.

[kazimov 0]

kazimov



Я имел ввиду может бракованный один из конденсаторов, которые возле транзисторов стоят

Насколько я знаю, они стоят в питании, и на звук вообщем-то не оказывают влияния.

Когда я пробовал добавлять дополнительных конденсаторов в питание, то добавил не симметрично - обе сборки припаял параллельно двум коннденсаторам на 470uf в одном канале, а в другом канале не подпаивал. Думал разницы не будет, ведь развязки там вроде ни какой в блоке питания по каналам. Однако в одном канале увеличилась постоянка... Так что по моим скромным познаниям в радиотехнике влиять не может, а на практике...

Имеются ввиду конденсаторы в плече? Если да, то возможно просто в одном плече увеличились утечки через конденсаторы, соответственно чуть уменьшилось напряжение. Сместился баланс, когда это происходит постоянка появляется на выходе.



А как узнать есть ли утечки через конденсатор? Или поочерёдно выпаивать и менять?

[ringer 16]

А как узнать есть ли утечки через конденсатор? Или поочерёдно выпаивать и менять?

Врядли утечки легко измерить. Параметр ESR в даташитах это вроде бы оно и есть.

[8street 392]

А как узнать есть ли утечки через конденсатор? Или поочерёдно выпаивать и менять?

Не парьтесь по этому поводу. Утечки всегда будут. В одном случае больше, в другом меньше. Они небольшие и проявляются лишь при большом числе конденсаторов или большой емкости. Просто полезно про это знать, чтобы не попадать в такие ситуации, какая описана выше.

[ringer 16]

А как узнать есть ли утечки через конденсатор? Или поочерёдно выпаивать и менять?

Не парьтесь по этому поводу. Утечки всегда будут. В одном случае больше, в другом меньше. Они небольшие и проявляются лишь при большом числе конденсаторов или большой емкости. Просто полезно про это знать, чтобы не попадать в такие ситуации, какая описана выше.

Ну кстати у меня тогда постоянка была миливольт 30 если память не изменяет. Ни чего ужасного не происходило Где то выше в этой ветке писал.

[kazimov 0]

Всем спасибо за помощь. В общем поменял я местами BD139 "Philips" и "ST". Постоянка перекинулась на другой канал. С той лишь разницей, что была 30мВ и 0,7мВ, а стала 9мВ и 20мВ. Что подтверждает разницу коэффициентов не только у BD139 "Philips" и "ST", но и у BD140. Раз так... не зря я хотел попробовать BD137-138, вместо стоковых. Наверное буду покупать и пробовать.

[ringer 16]

Всем спасибо за помощь. В общем поменял я местами BD139 "Philips" и "ST". Постоянка перекинулась на другой канал. С той лишь разницей, что была 30мВ и 0,7мВ, а стала 9мВ и 20мВ. Что подтверждает разницу коэффициентов не только у BD139 "Philips" и "ST", но и у BD140. Раз так... не зря я хотел попробовать BD137-138, вместо стоковых. Наверное буду покупать и пробовать.

Мне кажется лучше 139-140 оставить, а если уж другие ставить то мощнее и поднимать ток покоя. Можно и у 139-140 попробовать поднять раза в 3. А для охлаждения например припаять их внизу платы, загнуть, и прикрутить через термопасту на корпус (если корпус позволяет конечно).

[kazimov 0]

Всем спасибо за помощь. В общем поменял я местами BD139 "Philips" и "ST". Постоянка перекинулась на другой канал. С той лишь разницей, что была 30мВ и 0,7мВ, а стала 9мВ и 20мВ. Что подтверждает разницу коэффициентов не только у BD139 "Philips" и "ST", но и у BD140. Раз так... не зря я хотел попробовать BD137-138, вместо стоковых. Наверное буду покупать и пробовать.

Мне кажется лучше 139-140 оставить, а если уж другие ставить то мощнее и поднимать ток покоя. Можно и у 139-140 попробовать поднять раза в 3. А для охлаждения например припаять их внизу платы, загнуть, и прикрутить через термопасту на корпус (если корпус позволяет конечно).



Не могу понять зачем мощнее. Если только для увеличения тока покоя, так я 16 Омные затычки на нём слушать не собираюсь. Усил делал для 300 и 600 Омных ушей. А вот попробовать более "музыкальные" транзисторы у меня больше интереса.

[ringer 16]

Ухты, не знал что они музыкальные, тогда конечно другое дело )

По поводу мощности фиг знает, я 300 омные слушаю на вот этой штуке http://diyaudioprojects.com/Solid/ZCA/index.htm Раскачивает он уши лучше чем LC, хотя казалось бы для высокоомников мощность не нужна.

[kazimov 0]

Ухты, не знал что они музыкальные, тогда конечно другое дело )

По поводу мощности фиг знает, я 300 омные слушаю на вот этой штуке http://diyaudioprojects.com/Solid/ZCA/index.htm Раскачивает он уши лучше чем LC, хотя казалось бы для высокоомников мощность не нужна.



Да я и сам не знаю "музыкальные" или нет. Попробую и узнаю. По ссылке конечно Весч.

[Bobby 5]

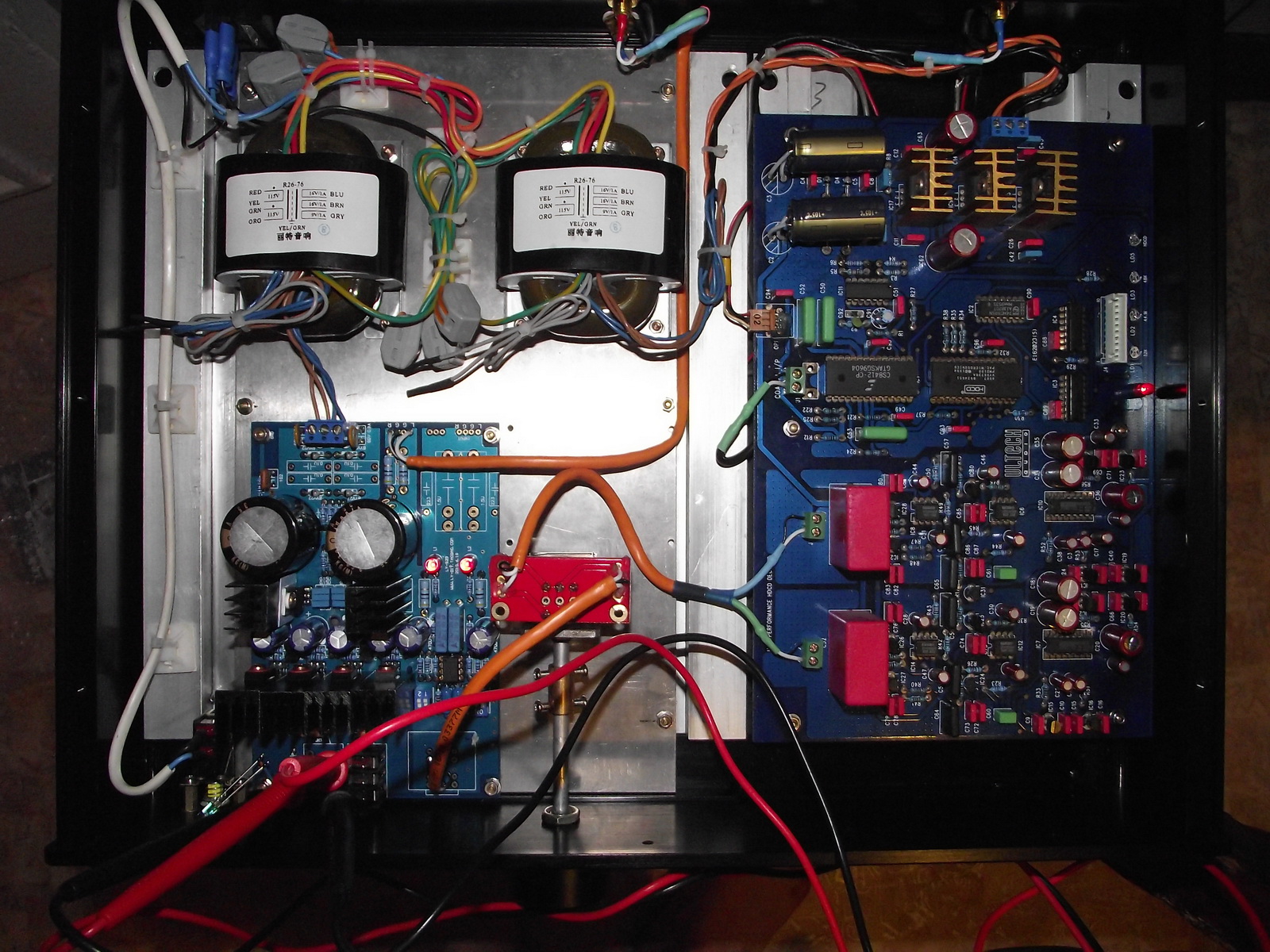

В принципе, даже тщательно подобранные пары транзисторов всё равно различаются по постоянке на выходе.

Вот, как пример с разницей в 1 единицу по h21э...

Оба прибора показывают выходное напряжение на каждом канале. ОУ в минимальном усилении.

[ringer 16]

Bobby

А это что за зверушка? )

[Bobby 5]

Это комбо-девайс "всё в одном". Полностью из китайских поделок с ТаоВао.

Ultech HDCD-10 и Lehmann BCL в одном большом корпусе, ЦАП-Предусилитель с выходом на наушники.

ЦАП 44-48 kHz, но "параллельный", R-2R , на PCM1702 и PMD-100.

[marchenkovdmitry 6]

Bobby



Во сколько обошелся аппаратик, если не секрет?

Можете поподробней описать, что за кит цапа, в каком это все стоит корпусе, сам звук. Очень интересно

[Bobby 5]

Вот ссылка.

Корпус 255 Юаней

Трансформаторы 2х 120 Юаней

ЦАП 600 Юаней, был спаян, восстановлен.

Леман плата -70 Юаней

Разная комплектуха, ALPS, конденсаторы, радиаторы около 200+ Юаней

итого 1365 Ю, + агентские 10% + пересылки (около 5 посылок)

приблизительно 1600 китайских денег = $250 и $120 на посылки..

Транзисторы и ОУ для Лемана покупались здесь.

В общей сложности долларов 400+ улетело неспешно за полгода.

[invasion 9]

Наверное возьму на пробу 2132 и 2134, благо не сильно дорогие

если источник зк, то на леман куб неплохой вариант 2134. 2132 поярче и резче на сч. шире сцена, более трехмерный и прозрачный звук у ора2227, но на ярком источнике или(и) наушниках могут быть ярковаты.

Prospero



Прочитал. Но лень было делать по фен шую Сделал обычную грелку на резисторах, 627 заиграл на уровне, звук более открытый что-ли стал . Пробовали в свой усь 627 ставить?

627 форсирует верхний бас; неплохая глубина сцены, но по ширине сцена более узкая, чем у 2134. под леман куб мне 627 вообще не понравился.... зажатый звук.

[marchenkovdmitry 6]

invasion



Источник в подписи, cd проигрыватель. Мне очень понравилась ne5532p в A классе. Вообще мне нравится звук с мощным, четким басом, ровной серединой и чуть чуть выраженными высокими. Еще очень нравится когда чувствуется обьем в глубину и ширину. ne5532p именно так и играет. Про opa 627, согласен Звук очень ровный, но совершенно плоский и не интересный

[marchenkovdmitry 6]

Вот так оно сейчас выглядит http://www.doctorhead.ru/forum/gallery/album.php?album_id=254

[ringer 16]

Вот так оно сейчас выглядит http://www.doctorhead.ru/forum/gallery/album.php?album_id=254

Симпатично.

[marchenkovdmitry 6]

ringer



Спасибо Кстати, ты еще с сетевиком не закончил? Интересно спросить о результатах, я еще нашел статью как правильно кабель собрать http://www.audiophonics.fr/info_tutoriel-cable-secteur.php Интересно это все-таки провод оказывает влияние или неправильно сконструированный блок питания...
