Схемотехника усилителей для электростатических наушников.

[Покупатель музыки 537 4 Тракты]

sankutzo



Можно ли послушать Перуны где-либо?

И как они отнесутся к усилителю с местной барахолки от Викторвоо ?

[sankutzo 701]

sankutzo



Можно ли послушать Перуны где-либо?

И как они отнесутся к усилителю с местной барахолки от Викторвоо ?

У меня сейчас есть закрытый релиз. Подробнее в личное. Перун достаточно универсален и с усилением нет проблем. Я слушал Перун на усилителе Виктора - замечательно звучит.

[chernobog 3]

Немножечко такой слегка наивненький вопрос: почему нельзя просто 1в1 повторить чужую удачную реализацию? И чтоб без всякого подбора деталек, осциллографов и прочей муры. Что и почему может пойти не так? 21век на дворе, по 500 раз должны были отладить уже все техпроцессы. Вон в процессохар миллиарды транзисторов и ничего, вроде не требуется их комплементарность.

[BesPav 117]

почему нельзя просто 1в1 повторить чужую удачную реализацию?

А впарить её без ореола таинственности и исключительности задорого не получается.

[vladbit 580]

1 час назад, chernobog сказал:

Немножечко такой слегка наивненький вопрос: почему нельзя просто 1в1 повторить чужую удачную реализацию? И чтоб без всякого подбора деталек, осциллографов и прочей муры. Что и почему может пойти не так? 21век на дворе, по 500 раз должны были отладить уже все техпроцессы. Вон в процессохар миллиарды транзисторов и ничего, вроде не требуется их комплементарность.

Хороший вопрос. Один в один конечно пытаются повторять, но любое изменение конструктива и элементов ведет к изменению звуковой сигнатуры, даже в обычных звуковых УНЧ, а здесь топовая высоковольтная схемотехника, это сложно. Не получится с оригинальным качеством звука реализовать.

[8street 393]

Давно ничего сюда не писал. Решил поделиться, может быть кому будет полезно.

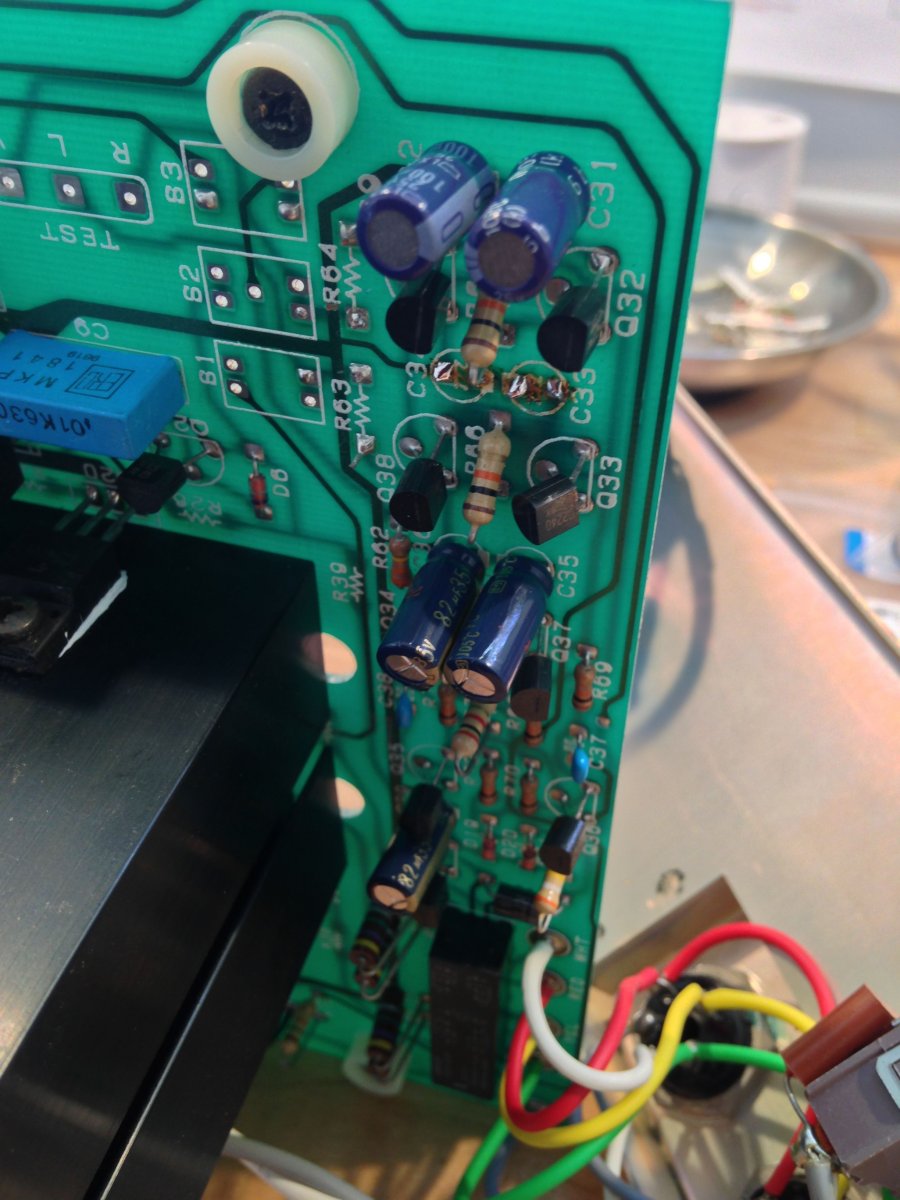

Попал мне недавно на ремонт усилитель STAX SRM-717. В анамнезе: через какое-то время срабатывает реле и отключается звук. На фото (не моё, но у меня все то же самое было) оно внизу, около выхода на наушники.



Реле отключает наушники. Это защита + задержка при включении. Защита может срабатывать по смещению напряжения на статорах или напряжения питания.

На фото слева вверху есть тестовые площадки TEST: R, L, V. Это и есть статоры и питание. На них должно быть около 0 В относительно земли. Реле срабатывает примерно при -50 или 50 В. Дальше уже надо смотреть, почему напряжения ушли. Статоры в целом, подрегулировать не сложно, если, конечно же, ничего не вышло из строя. Но я этого не делал, у меня была проблема с напряжением питания. Решилась заменой вышедших из строя компонентов.





Также хозяин попросил посмотреть, что там с напряжением смещения BIAS. По его словам как-то маловато будет. Измерить напряжение напрямую до резистора там не возможно, 10МОм тестера слишком садит напряжение, даже если измерять до выходного резистора. Расчёты показали, что BIAS в SRM-717 около 490 В. Недостаточно. Кстати, судя по схемам SRM-006 и SRM-007, которые есть в свободном доступе, там ситуация аналогичная.

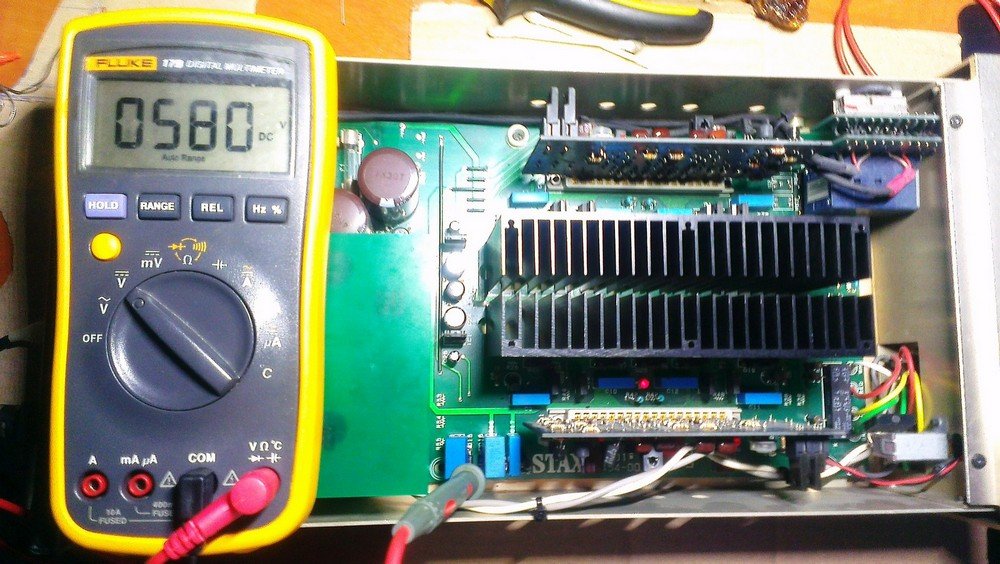

По просьбе хозяина усилителя сделан небольшой мод, который поднимает напряжение до 580 В. По звуку, мне показалось, положительно. Громкость особо не выросла, а вот микродинамика стала лучше.



Изменено 6 февраля, 2022 пользователем 8street

[Helium 554]

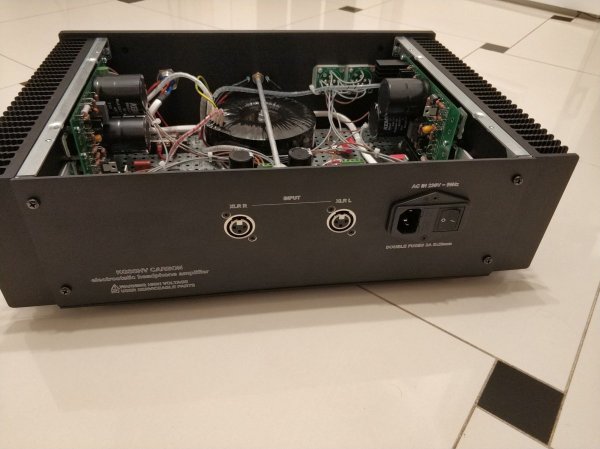

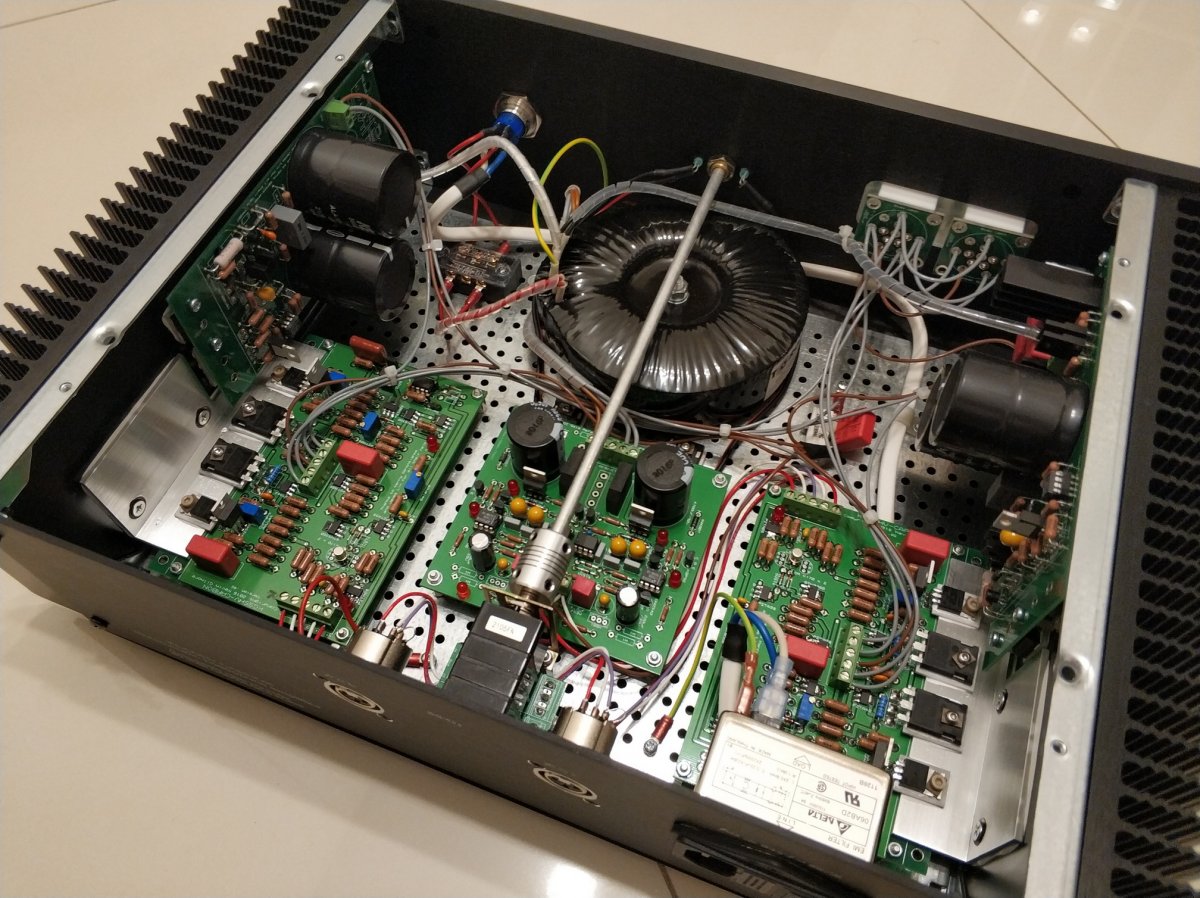

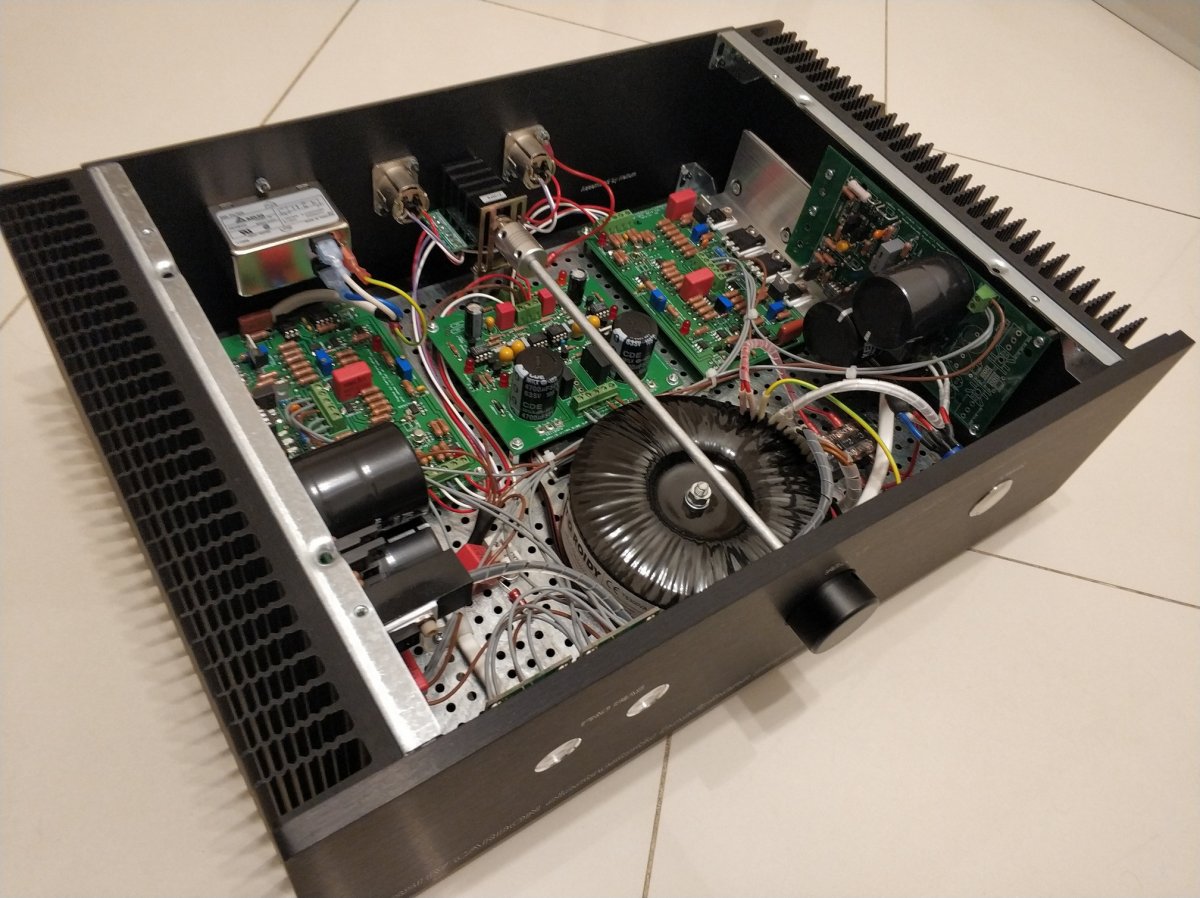

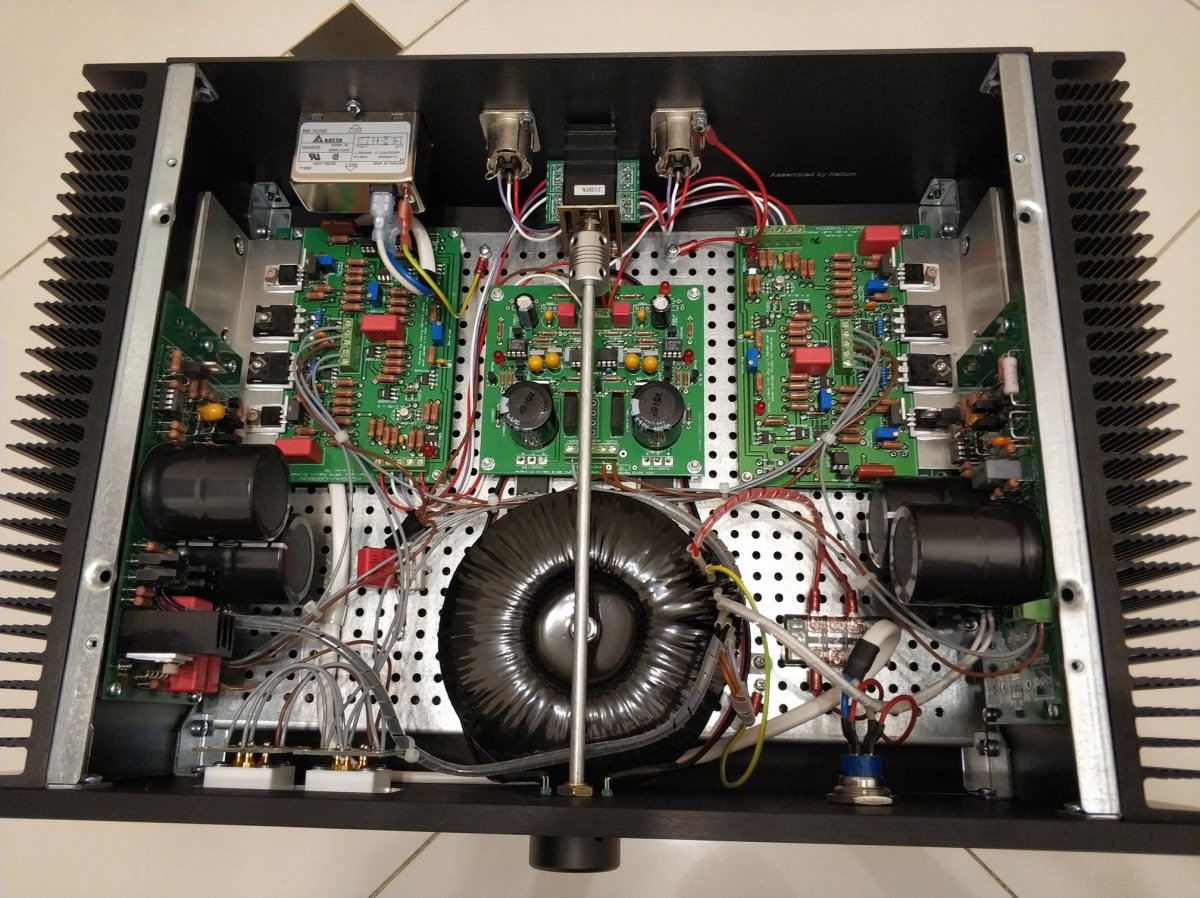

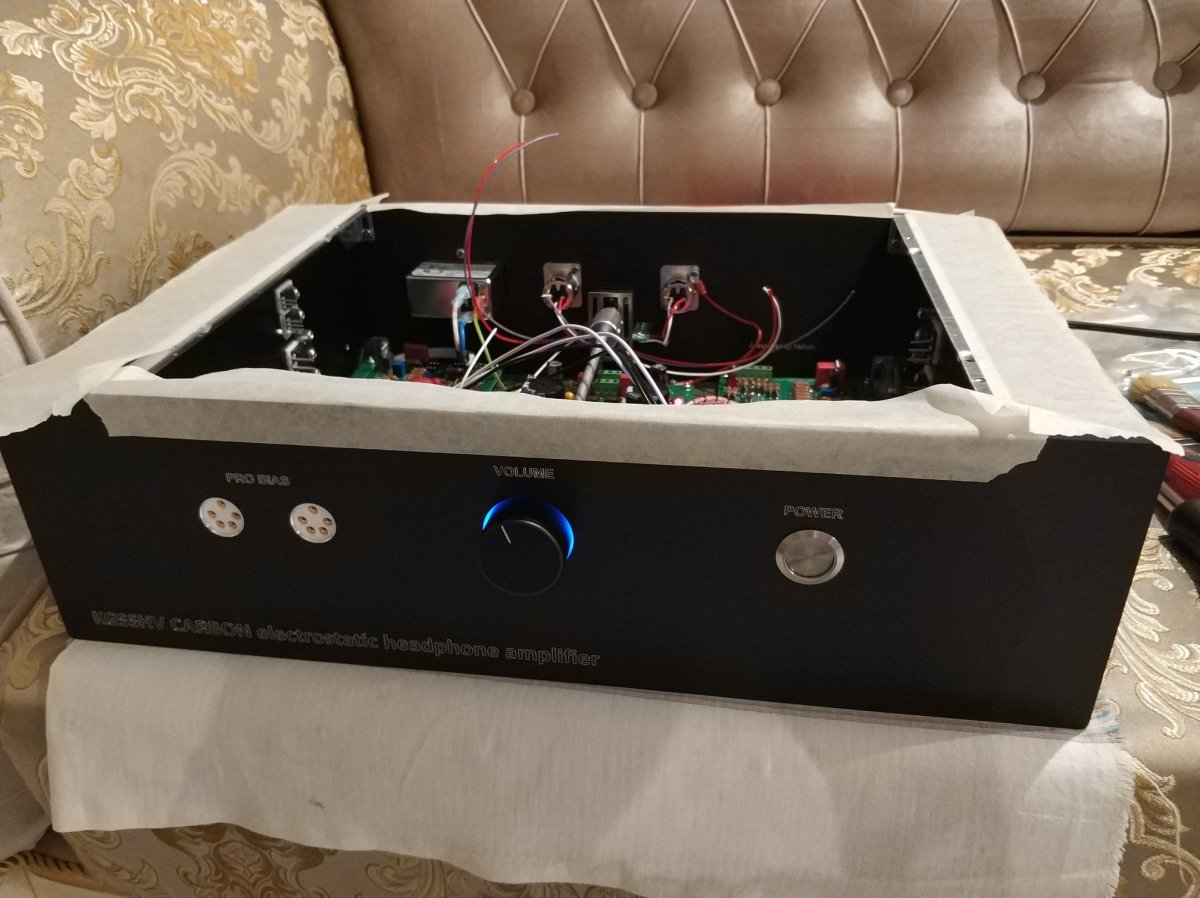

Оставлю здесь, KGSSHV Carbon

[Helium 554]

Великий и ужасный T2 готов. Оставлю здесь чуть фото.

[Helium 554]

Edit



Изменено 2 апреля, 2024 пользователем Helium

[Helium 554]



Изменено 2 апреля, 2024 пользователем Helium

[ВладимирБел 168]

Очень просто можно замерить напряжение Bias. Для этого параллельно последнему конденсатору схемы Вias вешается конденсатор микрофарад 10 напряжением не менее 600 В. Включаете усилитель, ждёте пару минут когда этот конденсатор "накачается" и можно мерить обычным тестером прямо на этом кондёрчике.

[abasia 313]

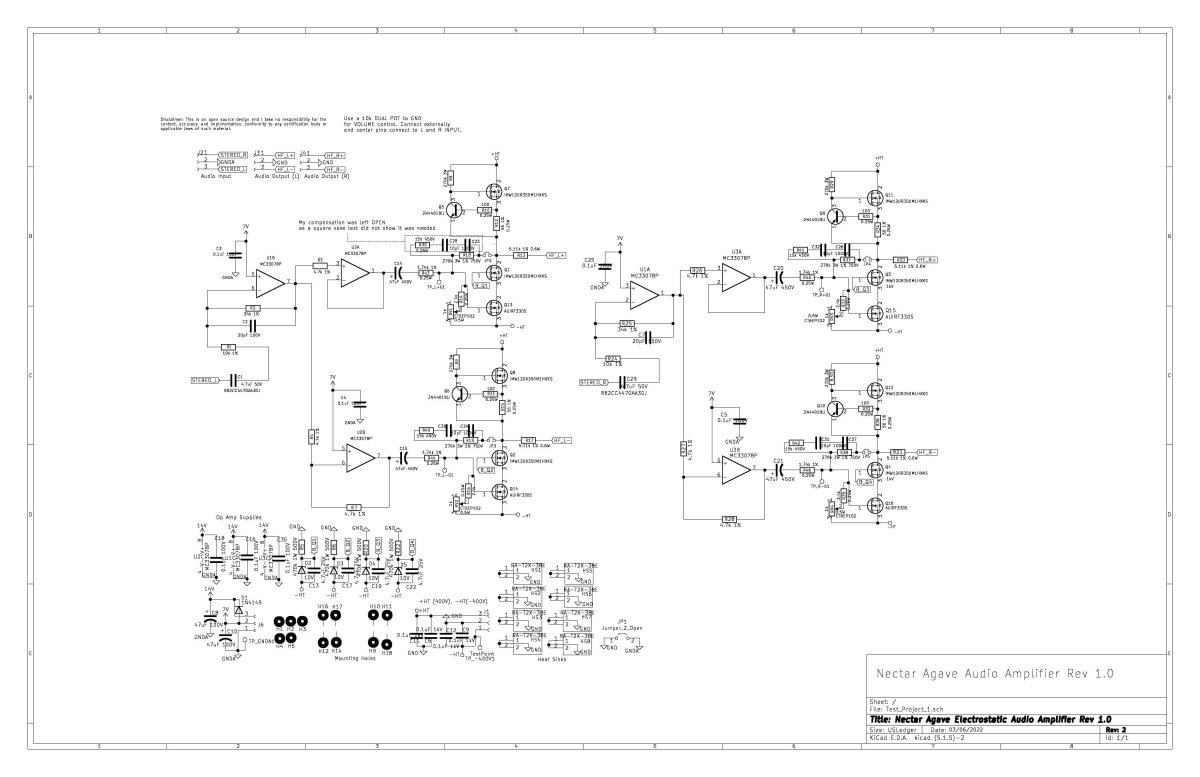

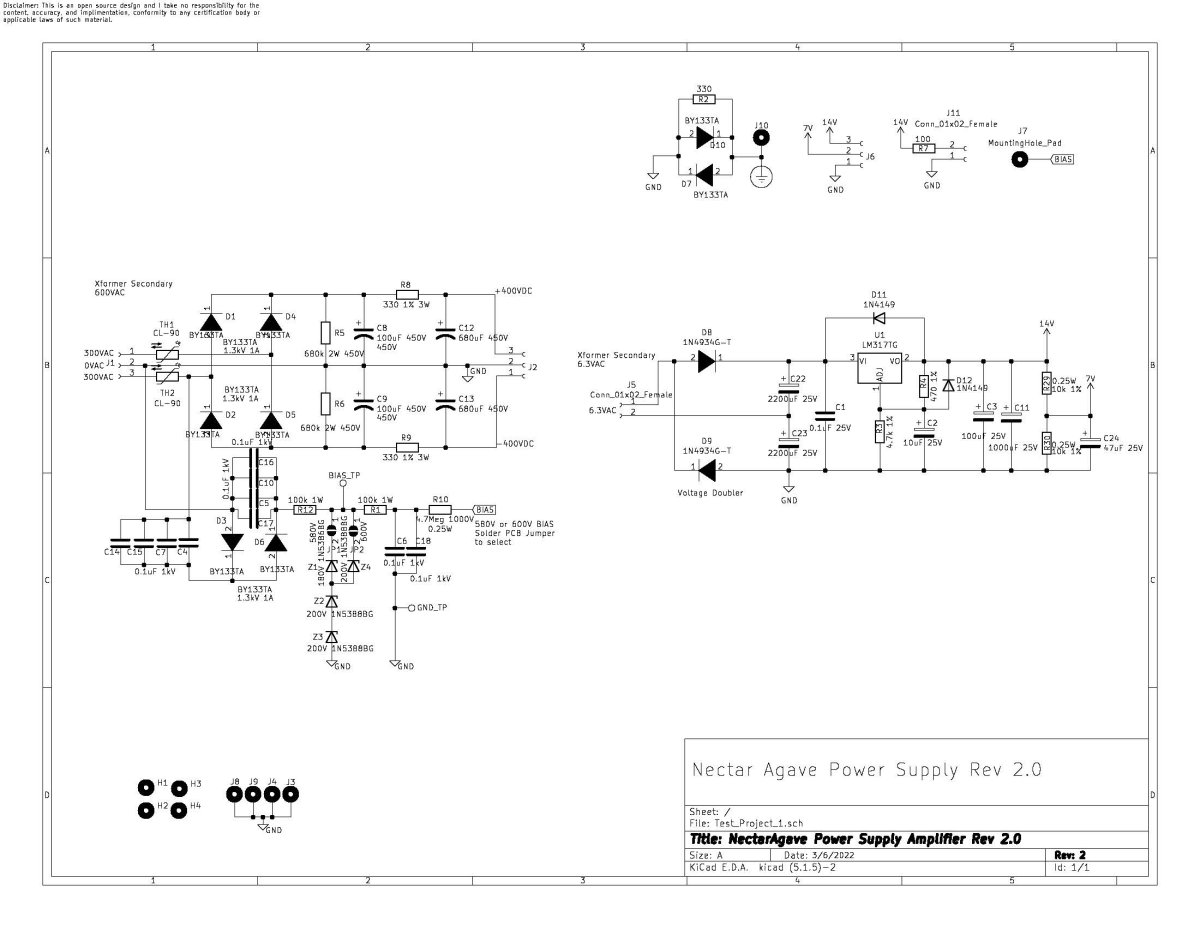

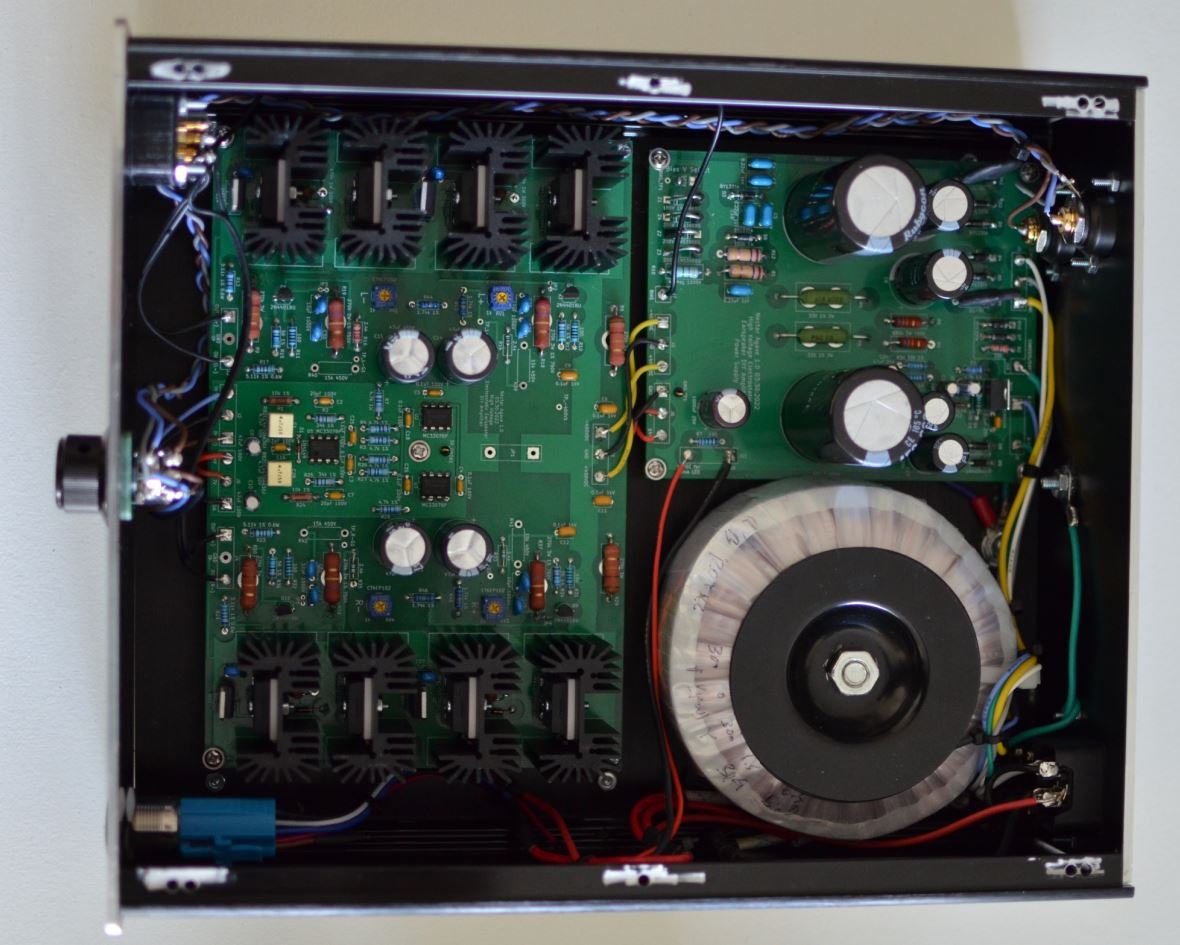

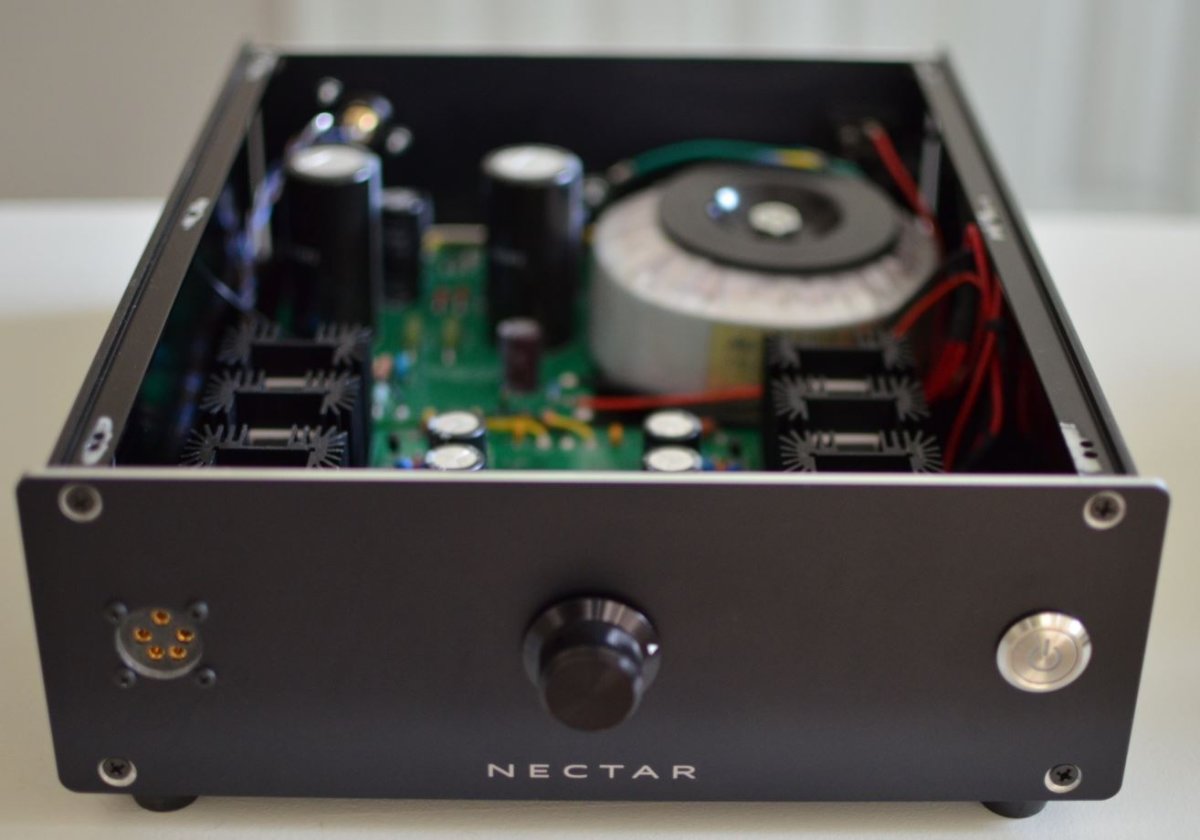

Вопрос к разбирающимся в схемотехнике, имеет ли смысл заморочиться такой схемой усилителя?



[Константин Мусатов 483]

Не что-то запредельное. Достаточно простая схема. Характер у звука будет прослеживаться. Если понравилось как играет, почему бы и нет.

[abasia 313]

1 час назад, Константин Мусатов сказал:

Не что-то запредельное. Достаточно простая схема. Характер у звука будет прослеживаться. Если понравилось как играет, почему бы и нет.

Спасибо за ответ.

[victorvvo 511]

5 часов назад, abasia сказал:

имеет ли смысл заморочиться такой схемой усилителя

Почему бы и нет? Схема сравнительно несложная и при исправных компонентах и верном монтаже не потребует кропотливой наладки - как минимум получите бесценный опыт

[abasia 313]

9 часов назад, victorvvo сказал:

Почему бы и нет? Схема сравнительно несложная и при исправных компонентах и верном монтаже не потребует кропотливой наладки - как минимум получите бесценный опыт

Благодарю за ответ
