Грубо говоря цап на 2702 с ламповым выхлопом. Это интересно! Особенно интересно насколько удастся согласовать этот цап с паравозиком.

Когда примерно ожидается предпродажный образец в ДХ? Интересно пощупать.

[Polyakovyura 0]

Правда в качестве конструктора это изделие еще не рассматривалось, но все возможно..

Плохо что не рассматриваете такой вариант,как показала практика есть много заинтересованных людей которые хотят не просто слушать музыку но и понять "откуда" она играет

[clubnewmen 3 318 2 Тракты]

Ну так и конструкторов тоже много. Только на других ресурсах и аукционах.

[MAC 18]

Плохо что не рассматриваете такой вариант,как показала практика есть много заинтересованных людей которые хотят не просто слушать музыку но и понять "откуда" она играет

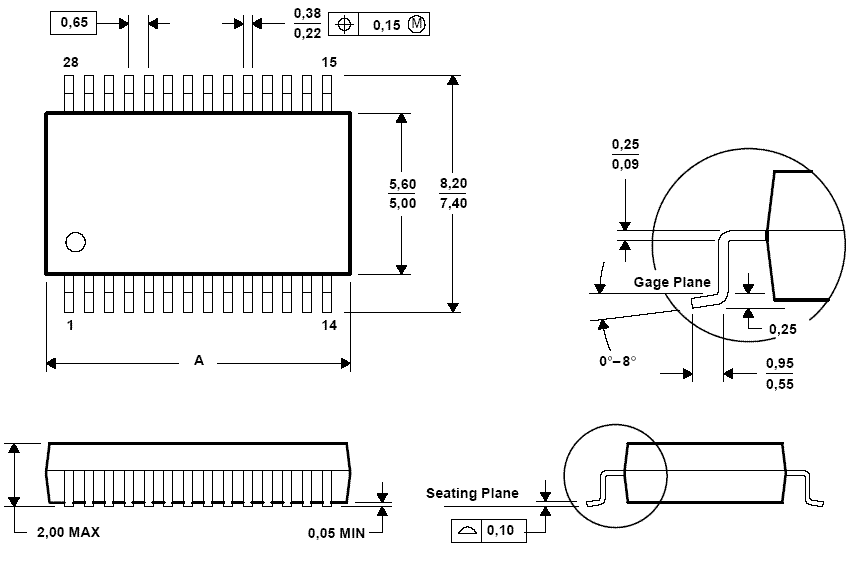

Микросхема PCM2702 имеет корпус SSOP28, с расcтояниями между выводами 0.65 мм ( в три раза меньше толщины спички). Как вы думаете, много найдется людей, желающих понять "откуда" она играет и владеющие навыками пайки подобных корпусов?

[Khronos 1 003]

не стоит ожидать от 2702 каких-то чудес...

[LabAT 57]

А почему был выбран в качестве ЦАП-а PCM2702?

Есть ведь значително более признанные ЦАП-ы, например:

Burr-Brown:

PCM61, PCM63, PCM65, PCM1701, PCM1702, PCM1704.

Philips:

TDA1541A, TDA1547.

Analog Devices:

AD1860, AD1861, AD1862.

Все мультибитные.

Вообще на ЦАП-ы немного найдется людей, но и КИТ тоже был бы востребован.

[MAC 18]

Чудес вообще не бывает, но 2702-это хороший, добротный USB ЦАП , по моему наилучший из всей линейки PCM27XX.

IMHO: слушатебельность (пардон за ненаучный термин) ЦАПа в основном зависит от применённого LPF, в нашем случае LPF - фильтр Баттервофа 2 порядка, выполненный на ваккуумных триодах 6Н2П+6Н23П (ЕСС83+ЕСС88), естественно работающих в классе А. Что из этого разродится - сделаем, посмотрим,послушаем, решим. Пока не будет готовое изделие - любое обсуждение если помягче сказать- "разговор в пользу бедных"



А почему был выбран в качестве ЦАП-а PCM2702?

Стремление к лучшему - враг хорошего.

Перечисленые ЦАПы не понимают протокол USB, требуют как минимум протокол S/PDIF



Вообще на ЦАП-ы немного найдется людей, но и КИТ тоже был бы востребован.

Так мы их немного и собираемся изготовить.

[v@deus 1]

Так мы их немного и собираемся изготовить.

Где можно записаться в очередь?

[LabAT 57]

Вы имеете в виду фильтр Баттерворта на лампах?

[MAC 18]

Где можно записаться в очередь?

Вопрос не ко мне, генеральный заказчик- докторхеад, это все его.



Вы имеете ввиду фильт Боттерворта на лампах?

Да, именно его, гражданина Баттервофа, (Баттерворта,Butterworth, различные источники приводят различное чтение фамилии этого замечательного инженера-математика)).

[LabAT 57]

Автор эитх известных фильтров Стефан Баттерворт, именно так пишется его фамилия.

http://ru.wikipedia.org/wiki/Фильтр_Баттерворта

[MAC 18]

Автор эитх известных фильтров Стефан Баттерворт, именно так пишется его фамилия

Знаю, ответил.

[LabAT 57]

Некомпетентные источники может быть, но в английском окончание th не читается как «ЗЫ», например «Black Sabbath».

Да и в энциклопедии и литературе встречается только «Баттерворт». Сегодня вообще без всяких правил пишут, но на такие источники не стоит обращать внимания.

[Polyakovyura 0]

Плохо что не рассматриваете такой вариант,как показала практика есть много заинтересованных людей которые хотят не просто слушать музыку но и понять "откуда" она играет

Микросхема PCM2702 имеет корпус SSOP28, с расcтояниями между выводами 0.65 мм ( в три раза меньше толщины спички). Как вы думаете, много найдется людей, желающих понять "откуда" она играет и владеющие навыками пайки подобных корпусов?

Думаю людей найдется много,просто такой конструктор не должен быть первым,а также можно сделать исключение продавать платы с уже впаяными SMD-шками

[vitamir 3]

Позволю себе поддержать MAC в мнении, что конструктор DAC массовым не станет, тем более на PCM2702.

Если считаете себя готовыми к самосбору DACа идите на Вегалаб в Толкучку, там есть из чего выбрать.

Только отдавайте себе отчет о связанных с эти действом основных и дополнительных затратах.

[vitamir 3]

Некомпетентные источники может быть, но в английском окончание th не читается как «ЗЫ»

Это только на 1/6 всемирно известного Айнштайна дразнят Эйнштейном... И все-таки она наша. Наша Раша

[MAC 18]

Я имею представление где мы живем, также догадываюсь, что "наша раша" не заканчивается за МКАДом, поэтому цена на это изделие будет выставлена максимально демократичная, возможно в ущерб внешним побрякушкам.

[steel_monkey 99]

Вот если бы что-то типа вот этого http://semigor2.narod.ru/DAC1853.html , да по демократичной цене, тогда действительно было бы интересно.

[alexbe 0]

так вот вопрос почему бы не создать конструкторы внешних USB ЦАПов например на PCM2702

Вы попали почти в точку, именно сейчас идет разработка USB ЦАПа именно на этой микросхеме. Он будет в корпусе LunchBox и имеет иметь ламповый LPF. Правда в качестве конструктора это изделие еще не рассматривалось, но все возможно..



Т.е. на столе буждет две одинаковые коробочки Ланчбокса - одна ЦАП, вторая усилитель наушников? Я подписываюсь на такой кит! Жду с нетерпением ))) Готов опробовать сборку опытного экземпляра.

[alexbe 0]

Некомпетентные источники может быть, но в английском окончание th не читается как «ЗЫ»

Это только на 1/6 всемирно известного Айнштайна дразнят Эйнштейном... И все-таки она наша. Наша Раша



Да просто все остальные народы не комплексуют и произносят иностранные имена собственные на лад свойственный их родному языку. Скажем, немцы, англичане и французы произносят многие названия стран, городов, фамилии и т.п. по разному, на свой лад.

[steel_monkey 99]

MAC, как там 2702?

Для Вас темка на счет фильтров, хотя там и идет речь о подавлении продуктов преобразования, а в Вашем случае будут давиться продукты работы ФНЧ на переключаемых конденсаторах. http://www.vegalab.ru/forum/showthread.php?t=29707

[Symbol 44]

Сегодня получил посылку с конструктором. Не терпится поскорее собрать.

Поскольку в радиоделе и паянии я полный лох, сразу несколько вопросов:

- Тут люди писали про пайку серебросодержащим припоем. Так ли это принципиально для звучания, или можно обойтись обычным (дома лежит катушка Lux S-Sn60Pb40 - подойдет?) А если все-таки необходим серебросодержащий, то с каким процентным содержанием серебра покупать?

- Прочитав тему, заметил, что при сборке и для контроля ошибок советуют измерять сопротивление там-то и там-то... Значит, видимо мне необходимо будет купить тестер (или как это правильно называется - мультиметр?)

Какой брать из наиболее дешевых (Я в Нижнем Новгороде, здесь тоже есть Чип и Дип, можете что-то из его ассортимента посоветовать)? Какие функции в нем должны быть?

- Обязательно ли использовать отдельный жидкий флюс, или можно просто паять флюсосодержищим припоем и этого будет достаточно?

- Сразу хочу земенить диод на синий (чтоб гармонировало с синими диодиками моего сидюка Кембридж Аудио) - какой покупать? Или тупо принести в магазин тот оранжевый, который был в комплекте и выбрать такой же по внешнему виду? Но они ведь и яркостью отличаются наверное.



Буду признателен за ликбез!

[doc-promotion 54]

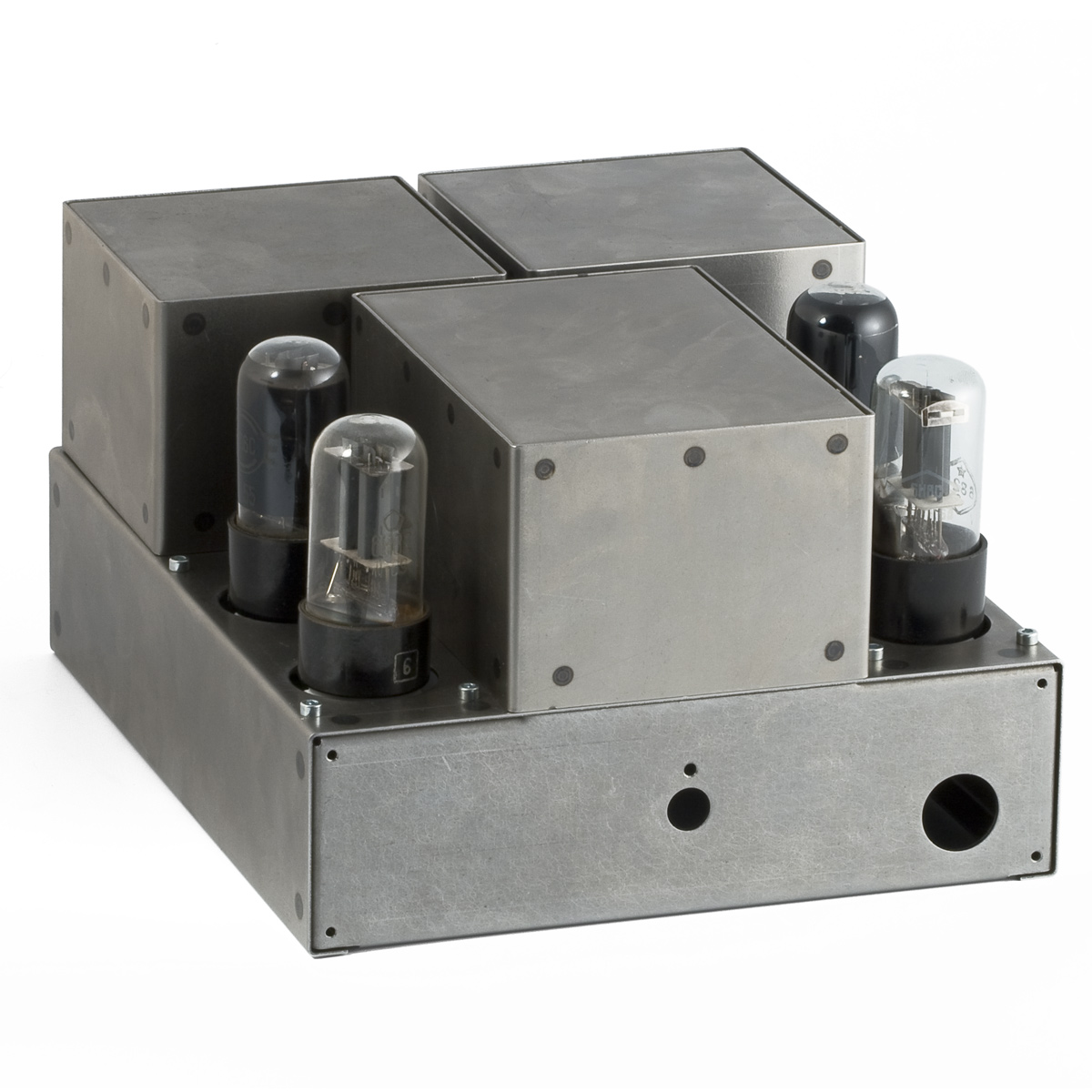

Сегодня мы посетили сборочный цех Лаконика и узнали, что готовится к выпуску новая интересная модель. Производитель разрешил сделать фото новой модели (которая еще процессе сборки и не покрашена). Дополнительную информацию можно будет узнать из интервью с разработчиком в ближайшее время. Следите за информацией

[Lukich 1 496]

Круто! Ждем)

[Symbol 44]

Че-то никто ничего так и не подсказал :\

Пришлось методом проб и ошибок въезжать самостоятельно.

Обычный припой решил не использовать, купил Asahi solder Sn96,5Ag3,5. Также купил и мультиметр на всякий случай. Как оказалось не зря.

Когда начал разбираться с перечнем деталей и сверять их внешний вид с тем, каков он в фотоинструкции, выложенной Skeletonoff на 28-й странице, то сначала подумал, что мне совершенно не то в посылку положили: большинство резисторов других резмеров и цветов. Поставить их, ориентируясь только на фотки (в радиотехнике-то лох) точно не смог бы - они просто другие! Поэтому пришлось с мультиметром проверить сопротивление каждой детальки перед установкой. Совпавшие по номиналам с инструкцией - припаял.



Пока в сборке свого TLM-06 остановился на границе 3-го и 4-го шага:

- Не совсем понятно, как быть с резисторами R9.1 и R9.2. В инструкции их номинал указан равным 120 Ом, у меня же остались только на 147 Ом (на внешний вид - красненькие, торцы серебристые, маркировка - 147R DC3). Их можно поставить на то место, где по инструкции должны стоять 120-ти омники?

- Та же ситуация с R8.1 и R8.2: по инструкции номинал написан 3,6-5,1 кОм, а у тех, что в моем конструкторе - 5,5 кОм (судя по показаниям мультиметра). Правда эта пара резисторов на внешний вид точно такая же, как на фотках Skeletonoff: голубого цвета с несколькими поперечными колечками краски. Ставить можно?

- Как паять транзистор VT1 ? В инструкции сказано: "лицевой стороной конденсатору С8". А где у этого транзистора лицевая сторона? Это та, на которой нанесена маркировка "KT898A1" (с выемкой)? Или другая, совсем плоская?



Большая просьба ко всем, кто уже собрал свой кит: ребят, подскажите! Душа просит лампового звука
