Laconic - ламповый конструктор

От stomatolog
в Hi-Fi и Hi-End усилители для наушников

Как Вам идея конструктора для сборки? 455 проголосовавших

  1. 1. Как Вам идея конструктора для сборки?

    • Отличная идея!
      65%
      300
    • Идея хорошая, но паять не умею
      25%
      116
    • Ничего интересного
      8%
      39

Пожалуйста, войдите или зарегистрируйтесь для возможности голосования в этом опросе.

Featured Replies

Опубликовано

Дополнительная информация:

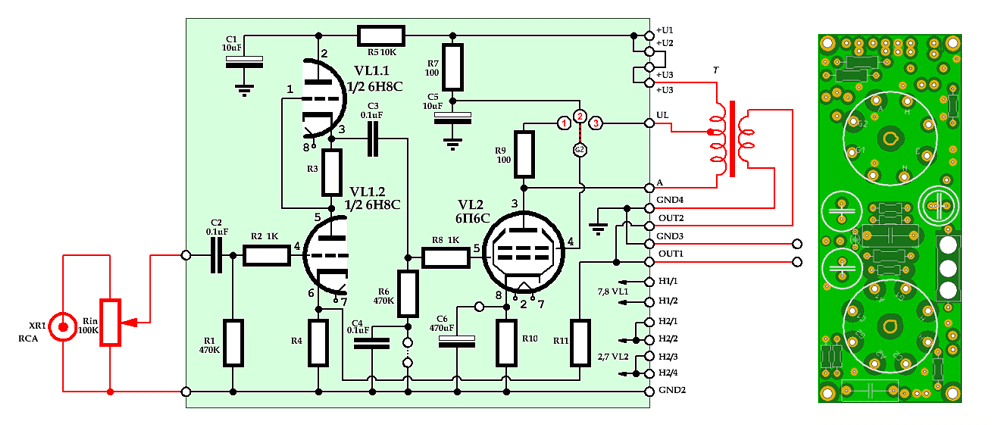

Набор AV-1. SE усилитель на р/лампах 6Н8С/6П6С. В комплектацию входит двухсторонняя печатная плата толщиной 2 мм с маской и металлизацией отверстий, резисторы, конденсаторы, октальные ламповые панели и метизы. Размеры печатной платы 46х118 мм.

Кроме указаных р/ламп с небольшими доработками возможна установка на печтаную плату р/ламп:

-вместо 6Н8С - 6Н9С и аналоги

-вместо 6П6С - 6Ф6С,6П3С,6П44СМ, 6V6, 6L6, КТ66/77/88, 6С4С, 6B4G и др.


  • 3 weeks later...
  • Ответов 2k
  • Просмотры 410,3k
  • Created
  • Последний ответ

Top Posters In This Topic

Popular Days

Most Popular Posts

  • levap
    levap

    В переписке на head-fi меня поздравили с тем, что в России оказывается производится классный усилитель Shortest Way 51. Был несколько озадачен. Характерный внешний вид и недолгий поиск описания показа

  • 8street
    8street

    @admnews, выбирайте. Будете делать по правой схеме, она кстати лучше, дополнительные резисторы R = 91k при сопротивлении регулятора 100k.

  • Юрий
    Юрий

    Вот ещё одна фоточка:     Вот так плотненько внутри проводочки у меня поместились... Одел, использовав для этого обрезки ПВХ, заодно решил и выводы трансформатора укутать (ПВХ не осталось - взял тер

Posted Images

Опубликовано

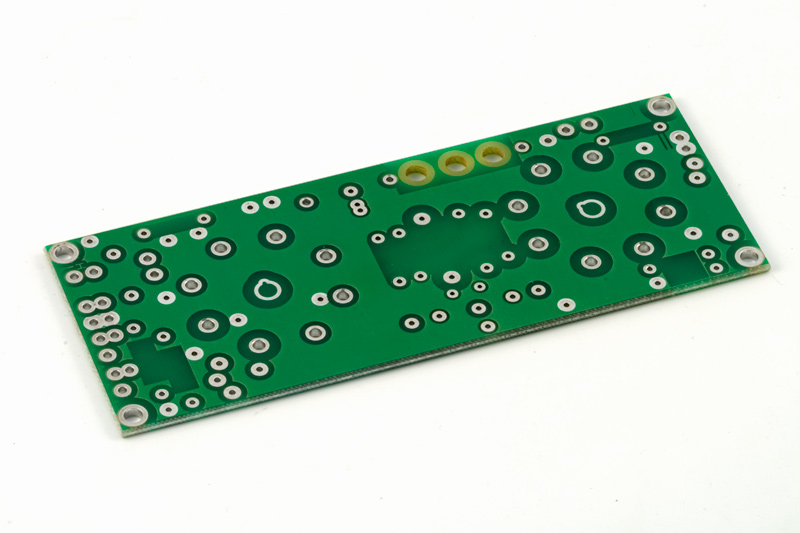

КИТ на базе платы AV-1A уже в продаже.

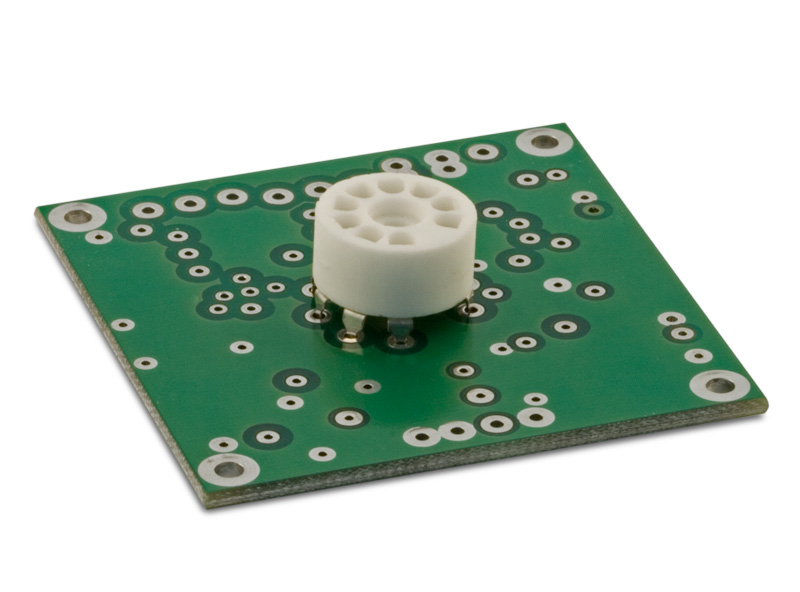

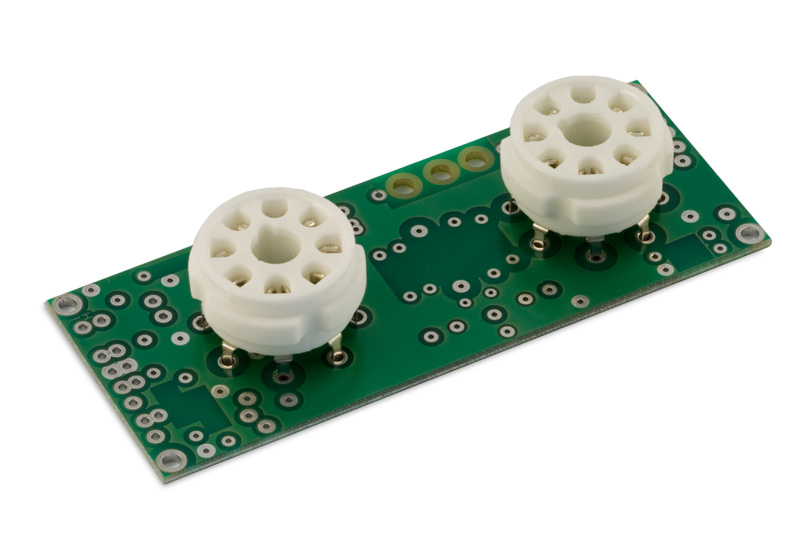

На фото 1- собственно плата, на фото 2 - плата с родными панельками. Фото со всеми компонентами будет позднее.



Опубликовано
в продаже где??????????

У "докторов" конечно.

Опубликовано
что то не нашёл.............

Наверно еще не выложили

Опубликовано

Получилось компактно.

Истине нужно несколько слов, демагогия требует библиотек.

LabAT





Laconic Lunch Box II HA-06, Lehmann - Samespayal, M^3 AMB - Samespayal, LabAT PR 02Lux

Maya44, DAC Matrix-mini

Audio-Technica: A900, AD700, AD900, AD1000

AKG: K24P, K514, K530LTD, K601

Grado: SR325i

Sennheiser: HD595, HD650

MB Quart: QP400, QP805HS

Beyerdynamic: DT880 (2005)

Creative: AURVANA LIVE!

Fostex: T-50 RP

Cresyn: CS-HP700 (Red)

Pioneer: M10R

Koss: The Plug, PortaPro

ТДС-5, ТДС-5М, ТДС-7

Fischer Audio: FA-002, FA-003, FA-004, FA-005, Oldskool'70s, Titan, Hyperion, Silver Bullet



Опубликовано
Получилось компактно.

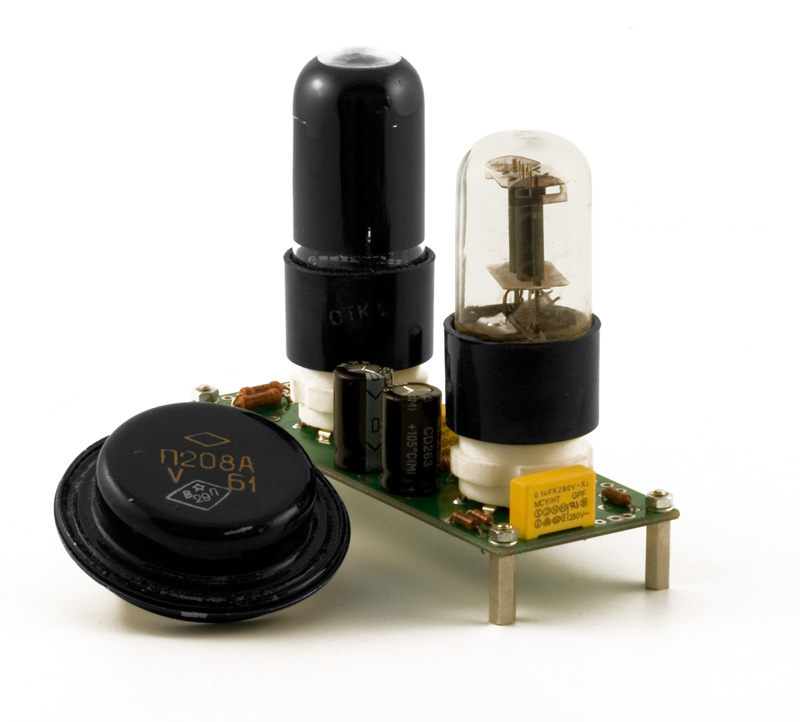

Ну да, компактно. Фото собранного КИТа, в версии с лампами 6Н9С/6П6С. Для масштаба положил рядом транзистор.


Опубликовано

Поступили платы AV-3F (SE усилитель на 6Ф3П)

Фото платы с панелькой прилагается


  • 2 weeks later...
Опубликовано

а сильно ли уступит конструктор Laconicу Lunch BOX HA-06 PRO ??????? :idea:

Опубликовано
а сильно ли уступит конструктор Laconicу Lunch BOX HA-06 PRO ???????

Это несколько ная вещь, это усилитель мощности, т.е для работы на колонки. Конечно можно на двух платах (не считая обвески) сделать трансформаторный усилитель для наушников, схема такое позволяет. Получите всеядный усилитель для наушников, но качество звука сильно будет зависеть от качества изготовления выходных трансформаторов. Трансформаторы мы не изготавливаем, но могу подсказать где можно приобрести трансы вполне пристойного качества:

http://www.audioinstrument.narod.ru/trans/trans.html

или

http://audioportal.su/trans

Опубликовано

MAC

да я про вот этот конструктор Laconic TLM 06 :D)

и ещё один вопросик что будет для АТН700 лучше Rega Ear Headphone Amplifier Black или всё таки Лаконик

Опубликовано
MAC

да я про вот этот конструктор Laconic TLM 06 :D)

и ещё один вопросик что будет для АТН700 лучше Rega Ear Headphone Amplifier Black или всё таки Лаконик

Ну это не ко мне вопрос, я не слушал, давайте лучше спросим у очевидцев.

  • 1 month later...
Опубликовано

Люди добрые, помогите!

Купил на днях Laconic TLM 06, спаял по инструкции в комплекте и инструкции в картинках от товарища Skeletonoff'а.

Так вот, проблема:

включаю его, диод не горит, хотя разогреваются и работают 2 дальние от регулятора уровня лампы (те, которые 6Н24П), а вот лампа 6Н3П не светится и не греется, звука тоже нет, хотя при переключении режима нагрузки есть какие-то тихие звучки (трудно их описать).

Подскажите, пожалуйста, в чём может быть проблема (м.б. лампа не рабочая), а то ковырялся с ним, проверял всё несколько раз, а он не работает :(

Опубликовано
Люди добрые, помогите!

Подскажите, пожалуйста, в чём может быть проблема (м.б. лампа не рабочая), а то ковырялся с ним, проверял всё несколько раз, а он не работает :(

Тестер на хозяйстве есть?

Проверьте еще раз правильность установки в плату диодов VD1-VD4 и их тип и качество пайки.

Измеряйте постоянное напряжение на конденсаторе С5.

Все обозначения по схеме на стр41 этого топика.

Остальное после Вашего ответа.

Наушники:Technics RP-F880,ТДС-16-40 ЭХО, Audio-Technica ATH-W1000

Источники:Kenwood DPF-7002, Kenwood DP-1001, Denon DSD-980, Panasonic SL-CT820,

Hercules Gamesurround Fortissimo 4, Club3D Theatron CMS-THDTS, Diamond Monster Sound MX300,

Audiotrak Prodigy HD2, Audiotrak Dr.DAC2



Попробуйте и убедитесь: читать гораздо полезнее, чем писать. Но гораздо труднее.

Опубликовано
Люди добрые, помогите!

Подскажите, пожалуйста, в чём может быть проблема (м.б. лампа не рабочая), а то ковырялся с ним, проверял всё несколько раз, а он не работает :(

Тестер на хозяйстве есть?

Проверьте еще раз правильность установки в плату диодов VD1-VD4 и их тип и качество пайки.

Измеряйте постоянное напряжение на конденсаторе С5.

Все обозначения по схеме на стр41 этого топика.

Остальное после Вашего ответа.

Наводка Ваша совершенно верна, проблема была именно в диодах, премного благодарен!

Вот уже второй час мои уши не хотят снимать телефоны :) не звук, а сказка!

Опубликовано

Кто уже спаял кинте пару фоток ламп во включенном состоянии,а то я не пойму вроде все спаял все играет а лампы почти не светятся особенно 6н24п еле видно,хотя я сравниваю с усилком для колонок может так и должно быть

Опубликовано

Раз играет, что еще надо, лампа не может играть без накала.

Истине нужно несколько слов, демагогия требует библиотек.

LabAT





Laconic Lunch Box II HA-06, Lehmann - Samespayal, M^3 AMB - Samespayal, LabAT PR 02Lux

Maya44, DAC Matrix-mini

Audio-Technica: A900, AD700, AD900, AD1000

AKG: K24P, K514, K530LTD, K601

Grado: SR325i

Sennheiser: HD595, HD650

MB Quart: QP400, QP805HS

Beyerdynamic: DT880 (2005)

Creative: AURVANA LIVE!

Fostex: T-50 RP

Cresyn: CS-HP700 (Red)

Pioneer: M10R

Koss: The Plug, PortaPro

ТДС-5, ТДС-5М, ТДС-7

Fischer Audio: FA-002, FA-003, FA-004, FA-005, Oldskool'70s, Titan, Hyperion, Silver Bullet



Опубликовано

Polyakovyura

Ну видеть свечение, пусть и еле заметное, вы должны.У меня при дневном свете нормально видно

Опубликовано
Polyakovyura

Ну видеть свечение, пусть и еле заметное, вы должны.У меня при дневном свете нормально видно

А у меня днем 2 6н24п вообще не видно свечение,только ночью и то еле-еле

Опубликовано

Polyakovyura

Тогда точно что-то не так в работе самих ламп, или усилителя. Но если проблем со звуком нет, то может и не стоит беспокоиться по этому поводу

Опубликовано

Я так понял разработчик(Mac) посещаетданный форум,так вот вопрос почему бы не создать конструкторы внешних USB ЦАПов например на PCM2702


Опубликовано

Кто нибудь скажите пожалуйста маркировку панелек(розеток) для радиолам лаконика

Опубликовано
так вот вопрос почему бы не создать конструкторы внешних USB ЦАПов например на PCM2702

Вы попали почти в точку, именно сейчас идет разработка USB ЦАПа именно на этой микросхеме. Он будет в корпусе LunchBox и имеет иметь ламповый LPF. Правда в качестве конструктора это изделие еще не рассматривалось, но все возможно..

Опубликовано

Вы попали почти в точку, именно сейчас идет разработка USB ЦАПа именно на этой микросхеме. Он будет в корпусе LunchBox и имеет иметь ламповый LPF. Правда в качестве конструктора это изделие еще не рассматривалось, но все возможно..

Когда примерно ожидать конечный продукт?

Улица: Cowon D2+ (8/32Gb)>M.A.C. XXS>Denon AH-C551, ATH-ESW10JPN.

Дом: NAS ZyXEL NSA220 (2х2 Tb)>Squeezebox Classic>Straight Wire i-Link (coax.)>M.A.C. StageDAC>Straight Wire ENCORE II>

Arkhipov`s Laboratory Melo>

Victor HP-DX700, AKG K601, Audio-Technica ATH-W1000, Beyerdynamic DT880 Edition (EDT 990 VB), Denon AH-D5000.



Отдыхают: Pegasus Linear (реклок); Laconic Lunch Box Pro, LevZ HA-S-026; Precide Ergo Mod 2, Philips SHP895, Creative Aurvana Live!(mod), FA-004.

Валяются: Sennheiser HD595, Technics RP-F600, AKG518DJ, Creative Zen Aurvana.

Были: MB Quart QP805HS.



По вторникам бываю неадекватен!
