Ясно, типа вот так получается


на одну пару подаётся сигнал и путём переключения идёт переход на одну их двух оставшихся пар контактов, а общий контакт подаётся на прямую на каждое гнездо.



Получается нужен вот такой тумблер


Изменено пользователем Френки

Дом: Lynx AES 16 - Onkyo DAC1000 - Lukich Tube Amplifier AL4: Beyerdynamic DT911, Sennheiser HD800,

HiFiMAN HE1000SE.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Ясно, типа вот так получается


на одну пару подаётся сигнал и путём переключения идёт переход на одну их двух оставшихся пар контактов, а общий контакт подаётся на прямую на каждое гнездо.

Да.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Ну тогда и по проводам спрошу для внутренней разводки,

вроде как советуют 18awg (1кв.мм.) чистую медь,

типа NEOTECH-80649 http://www.partsconnexion.com/wire_hookup_neotech_cu_pvc_st.html

Кто что думает по этому вопросу?


Дом: Lynx AES 16 - Onkyo DAC1000 - Lukich Tube Amplifier AL4: Beyerdynamic DT911, Sennheiser HD800,

HiFiMAN HE1000SE.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Ну тогда и по проводам спрошу для внутренней разводки,

вроде как советуют 18awg (1кв.мм.) чистую медь,

типа NEOTECH-80649 http://www.partsconn..._cu_pvc_st.html

Кто что думает по этому вопросу?

У каждого проводника есть свой "голос", по сечению, конечно вполне хватит, а вот почерк нужно подбирать, если конечно заморачиваться "по-полной". К тому же некоторые предпочитают монтаж многожильныи проводом, некоторые моножильным. Я ещё и по направлению на слух ставил проводнички.

Рекомендованный Вам вариант, вполне достойный(на мой взгляд), в итоге получите некий гарантированный результат.


Philips CD104(винтаж) - MS Audio FHA1.2 - Denon 2000 /всё в разной степени доработано/

  • Нравится 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Да, 18 awg - оптимально.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Внутренняя разводка - она разная... есть сигнальная, а есть и по питанию. В одном случае моножила, в другом - многожильный провод.


"...сочинение магистра Алькофрибаса, извлекателя квинтэссенции "

Наушники: Beyerdynamic T1 2nd Generation, Sony MDR-Z1R, Audio-Technica ATH-CKR9Ltd, кастомные Westone ES60

Усилители: только собственного производства транзисторные и ламповые "Ратша"

Плеер: Luxury & Precision L3 Pro (!balanced output!)





наушники Audio-Technica: ATH-W5000, ATH-ESW9, ES10(было), A2000x(было), W5000, R70x (было), CK100Pro(было), CKR9LTD, IM04(было), кастомные Westone ES60, Sony MDR-Z1R

усилители: Sovereign Reference, Sovereign Baby Reference, Ратша

плеер: Teclast T51, HiFiMan HM-801 (было), Pono Player SE(было), Aune M2 Pro (было), Cayin i5 (было)







телега

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Внутренняя разводка - она разная... есть сигнальная, а есть и по питанию. В одном случае моножила, в другом - многожильный провод.

Разводка по сигналу, конкретно от разъёмов RCA, то есть по вашей логике моножилу надо?



На интересный топик наткнулся по влиянию припоя на звук, вроде как очень прилично влияет

http://shabad.ru/for...read.php?t=2296



оказывается серебро в припое не для улучшения проводимости, а чтобы не было резкого перехода между жидкой и твердой фазами при кристаллизации и не возникали при остывании механические напряжения внутри пайки.



В общем любая фирма типа WBT или Mundorf уже будет достаточно, что бы не вникать.

По флюсу который не нужно смывать надо ещё разобраться.



P.S. Честно говоря я так хотел чем то простым отмазаться

типа Sn62.Pb36 Ag2,0 http://siriust.ru/ob...g1.5-1.0-100gr/

или ПОС 60 от ASAHI, так не охота ещё и припой из за бугра тащить

Изменено пользователем Френки

Дом: Lynx AES 16 - Onkyo DAC1000 - Lukich Tube Amplifier AL4: Beyerdynamic DT911, Sennheiser HD800,

HiFiMAN HE1000SE.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

В общем любая фирма типа WBT или Mundorf уже будет достаточно, что бы не вникать. По флюсу который не нужно смывать надо ещё разобраться.

Мне Оядовский нравится, хорошая "смачиваемость", учитывая, что паяльники у меня "советские" без станции, и флюса внутри трубки всегда хватало.


Philips CD104(винтаж) - MS Audio FHA1.2 - Denon 2000 /всё в разной степени доработано/

  • Нравится 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

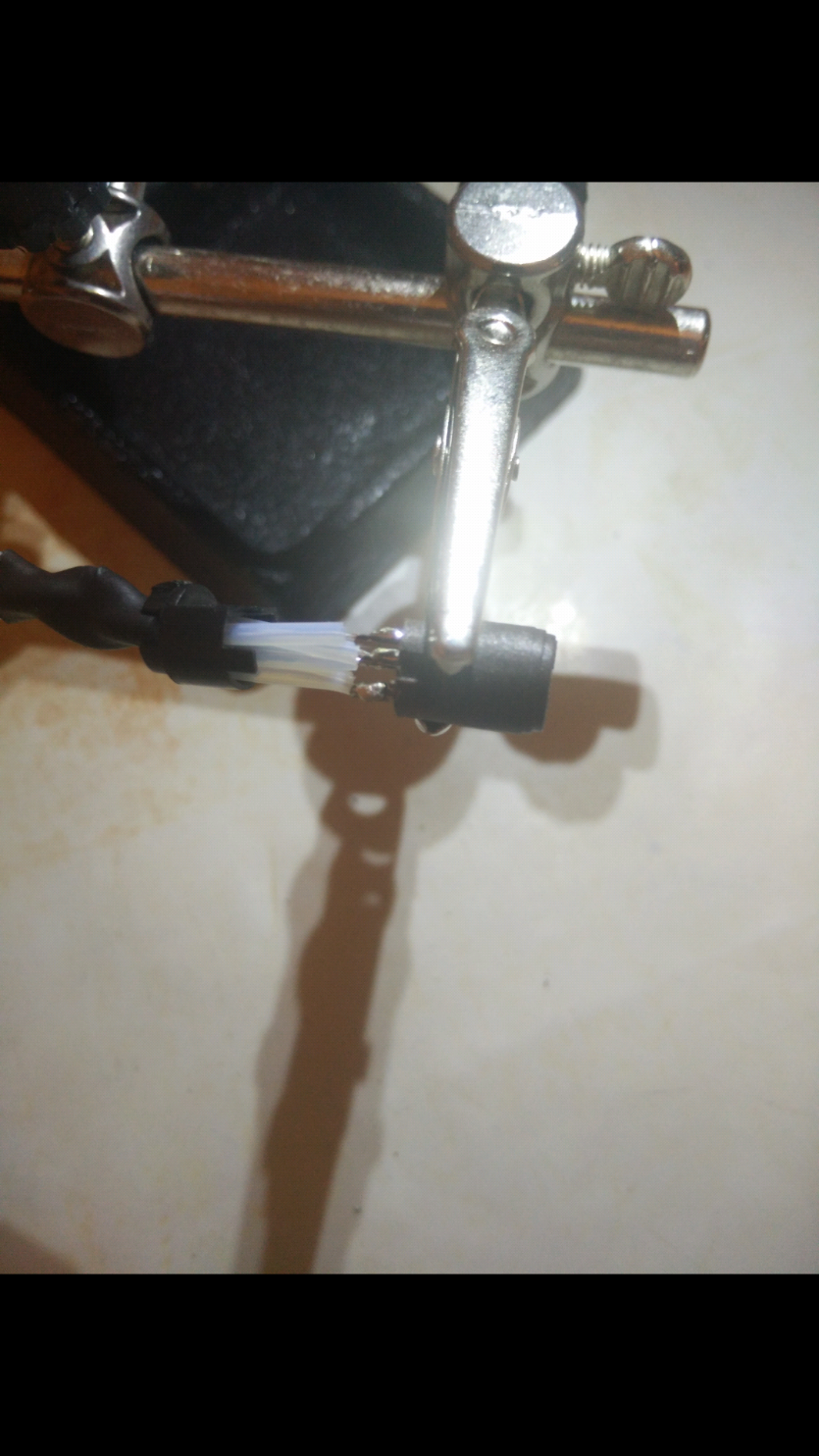

@pollar, плюсану за 47й, именно так от любого жала. 4pin mini xlr не знаю как без него паял бы. Там приходилось "откусывать" от проволоки по 2мм кусочки, укладывать в желобки разъема, придавливать припаевоимой жилой и греть жалом желоб до расплавления припоя с обратной стороны...в общем помог)


Sonore Rendu - ES Static - Российский & Американский *Гараж - 1266 v1

Sonore Rendu - ES Static - SR-L700



ПРОДАМ

  • Нравится 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@Urez, есть техника попроще.. Просто нагреваешь разъем паялом, подносишь проволоку припоя к нагретому разъему, не убирая паяльник, она расплавляется и затекает куда надо.

Хотя mini xlr я не паял, может там все сложно.


TDA1541, KGSSHV Carbon, SR-009 and the music was electric

Продам Wa6Se maxxed.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@Urez, есть техника попроще.. Просто нагреваешь разъем паялом, подносишь проволоку припоя к нагретому разъему, не убирая паяльник, она расплавляется и затекает куда надо.

Хотя mini xlr я не паял, может там все сложно.

очень сложно, я при том еще не коротил, а паял 4 жилы к каждому пину, и греть там описанным способом нельзя, во-первых от температуры покрытие родием изнутри могло окислиться(что не проверишь, т.к. xlr female), во-вторых сразу расплавится внутренняя пластмассовая вставка-держатель, которая общей конструкцией в итоге вставляется в "гильзу" разъема. Изменено пользователем Urez

Sonore Rendu - ES Static - Российский & Американский *Гараж - 1266 v1

Sonore Rendu - ES Static - SR-L700



ПРОДАМ

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Родий не окисляется. Припой окисляется гораздо быстрее. Даже если бы окислялся, для этого флюс в припое и нужен.

Чтобы не расплавить пластиковые гильзы, надо организовать теплоотвод от пина, например взять его в металлический пинцет.


TDA1541, KGSSHV Carbon, SR-009 and the music was electric

Продам Wa6Se maxxed.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Легко сказать))



Sonore Rendu - ES Static - Российский & Американский *Гараж - 1266 v1

Sonore Rendu - ES Static - SR-L700



ПРОДАМ

  • Нравится 2

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Кто нибудь использовал ППБ-3А в ламповом усилителе, как они по надежности и качеству?


upnp-BBB-pcm63-VL2012-HD650v2.



WIN//DS212j>>>xonar u7(*твикнутая)///PCM1702///PCM63///TDA1545A///TDA1540>>>OTL Danfi///П`ецик2//Гибрид Abbas Audio//TTL6П6С>>>HD650v.2///Sony MA900(**Z-FOIL мод)///DT150. Philips SHP8500(мод),musicmasterX1000Pro 600ом.было: PS500,W1000X,Grado RA1,SR325,Fostex HP-A8,W1000S,HE-4,AKG K712,Grado SR225i,DT150,DT990PRO,DT880PRO,violectric v200,Elfidelity USB-MAX,HM603,JVC-RX700,DSC1,FHA1.5Проводка:Klotz tp414,qed graphite.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

И качество и надежность на высоте, пользуюсь давно.


Yamaha da202 - low pass filter - Grimshaw a1 - hd800, dt990vintage

  • Нравится 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@OWL, В наличии есть только ППБ-16Г, ППБ-15Д и СП3-30Г 0,25Вт, они не хуже ППБ-3А?

Изменено пользователем aist

upnp-BBB-pcm63-VL2012-HD650v2.



WIN//DS212j>>>xonar u7(*твикнутая)///PCM1702///PCM63///TDA1545A///TDA1540>>>OTL Danfi///П`ецик2//Гибрид Abbas Audio//TTL6П6С>>>HD650v.2///Sony MA900(**Z-FOIL мод)///DT150. Philips SHP8500(мод),musicmasterX1000Pro 600ом.было: PS500,W1000X,Grado RA1,SR325,Fostex HP-A8,W1000S,HE-4,AKG K712,Grado SR225i,DT150,DT990PRO,DT880PRO,violectric v200,Elfidelity USB-MAX,HM603,JVC-RX700,DSC1,FHA1.5Проводка:Klotz tp414,qed graphite.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Проволочные все хорошие, а вот последний (СП3-30Г) не советую.


Yamaha da202 - low pass filter - Grimshaw a1 - hd800, dt990vintage

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Привет!!! С днюхой тебя Олег!!! Всех благ, успехов , удачи!!!



Короче всего тебе самого...!!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Привет!!! С днюхой тебя Олег!!! Всех благ, успехов , удачи!!!



Короче всего тебе самого...!!

Спасибо Антоха!!!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Посоветуйте пожалуйста разъемы для подключения выходных трансформаторов к ламповому усилителю. Сильно они влияют на звук?

Изменено пользователем aist

upnp-BBB-pcm63-VL2012-HD650v2.



WIN//DS212j>>>xonar u7(*твикнутая)///PCM1702///PCM63///TDA1545A///TDA1540>>>OTL Danfi///П`ецик2//Гибрид Abbas Audio//TTL6П6С>>>HD650v.2///Sony MA900(**Z-FOIL мод)///DT150. Philips SHP8500(мод),musicmasterX1000Pro 600ом.было: PS500,W1000X,Grado RA1,SR325,Fostex HP-A8,W1000S,HE-4,AKG K712,Grado SR225i,DT150,DT990PRO,DT880PRO,violectric v200,Elfidelity USB-MAX,HM603,JVC-RX700,DSC1,FHA1.5Проводка:Klotz tp414,qed graphite.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Посоветуйте пожалуйста разъемы для подключения выходных трансформаторов к ламповому усилителю. Сильно они влияют на звук?

Вы о чем?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@Lukich,

Хочу вынести трансформаторы к колонкам.


upnp-BBB-pcm63-VL2012-HD650v2.



WIN//DS212j>>>xonar u7(*твикнутая)///PCM1702///PCM63///TDA1545A///TDA1540>>>OTL Danfi///П`ецик2//Гибрид Abbas Audio//TTL6П6С>>>HD650v.2///Sony MA900(**Z-FOIL мод)///DT150. Philips SHP8500(мод),musicmasterX1000Pro 600ом.было: PS500,W1000X,Grado RA1,SR325,Fostex HP-A8,W1000S,HE-4,AKG K712,Grado SR225i,DT150,DT990PRO,DT880PRO,violectric v200,Elfidelity USB-MAX,HM603,JVC-RX700,DSC1,FHA1.5Проводка:Klotz tp414,qed graphite.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@Lukich,

Хочу вынести трансформаторы к колонкам.

Зачем? Самый верный способ, моноблоки рядом с колонками, а к ним длинные межблоки.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@Lukich,

У меня усилитель под наушники сделан, под мелкие трансформаторы, колоночные не лезут туда.

Вообще, думаю сделать для наушников выходники во внешний блок, а колоночные к настольным АС прикрутить. И перетыкать по надобности. останется один усилитель на все и корпус не надо переделывать, и под наушники другие выходники использовать. как то так.

Изменено пользователем aist

upnp-BBB-pcm63-VL2012-HD650v2.



WIN//DS212j>>>xonar u7(*твикнутая)///PCM1702///PCM63///TDA1545A///TDA1540>>>OTL Danfi///П`ецик2//Гибрид Abbas Audio//TTL6П6С>>>HD650v.2///Sony MA900(**Z-FOIL мод)///DT150. Philips SHP8500(мод),musicmasterX1000Pro 600ом.было: PS500,W1000X,Grado RA1,SR325,Fostex HP-A8,W1000S,HE-4,AKG K712,Grado SR225i,DT150,DT990PRO,DT880PRO,violectric v200,Elfidelity USB-MAX,HM603,JVC-RX700,DSC1,FHA1.5Проводка:Klotz tp414,qed graphite.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Что-то меня смущает коммутация проводов с высоким постоянным напряжением.

Поделиться сообщением
