Изодинамичекие драйвера своими руками

Опубликовано 22 января, 20188 г

К этим бы мембранам собрать толковую магнитную систему (можно двух стороннюю), на современных неодимах, думаю был бы шикарный звук.

так для этого и достали самые, самые большие и перспективные. но это так, для интереса.....

думаю, всё равно уровень ЭС 007мк2 достичь не получится.

а если учесть, что ЭС весят значительно легче, + имеют чрезвычайно малый уровень искажений. ЭС для меня приоритетнее.

Изменено 22 января, 20188 г пользователем micon

дома: ЦАП RD30 4х1704, дальше ламповый ус VictorVVo для ЭС Stax 007 sz3 с кабелем 925s // на улице: AK120(ll) VmodYU + Audeze sino mod //

что было хорошего: Vsonic GR07. Denon D2000. Beyerdynamic dt-1350. JVC Victor HP-DX 700, Denon D7000, Phonon Smb-02, Techics 820snorry и тдс-15supermod. редчайшие NAD RP 18

из ЭС Kоss 950, Perun.

не долго, из категории х... : Brainwavz B2.Logi...UE 900. JVC ha-fx850. Sennhi...HD700. Audio Technic...W1000x. Focal Classic, Denon d600, Beyer...dt-250, Yamaha MT 220, Beyer...50р. LCD-3F, Yamaha НР 1000

.

2

Опубликовано 23 января, 20188 г

кто-нибудь знает?
Ну вот вам наглядно для сравнения две натяжки - от стареньких NAD RP18 и Abyss 1266, где мы видим не плохую натяжку у NAD (но не идеальную магнитную систему и сами магниты), и соответственно - натяжку у Abyss, выводы делайте сами...

Больше всего напрягает неравномерность натяжки у Эбиссов - все эти морщины. Скорей всего рамка у мембраны недостаточно жесткая и прогибается при сборке, затяжке винтами. Все это даст дополнительные искажения. При их цене - полный моветон.

Наушники: AKG240DF-600,BD DT990, CAL!,Audio-technica AD500,Audio-technica AD1000,Audio-technika R70x

Изо/ОРТО : ТДС 5,5м,7,15,16,н21,н25, HiFiMan HE4,Audeze LCD2fazor,RealisticPro30, FostexT50RP, Sawafugi 32Om, 120 Om.

Усилители: Ламповый SE на 6н9с+6ф6с, Ламповый OTL (от Danfi) 6Н23П+ 4 шт 6C19П-В, LynxHA61, Lynx HA46(Germanium), Назаровский Pecik ver 3 , Семигор,

ЦАПы: Camelot Arthur v3.0: (на PCM1702+ ЦФ PMD100+выхлоп AD823AN),PCM58P+Germanium Output(Serg138), Назаровская Overture2.3(CXD1244S,TDA1541A), DIY TDA1541A(NOS), AsusXEO,

Плееры: iHP100(MM4),Сayin N5,FiiO X3, FiiO X3-II.

1

Опубликовано 23 января, 20188 г

При их цене - полный моветон.

Странно иное, а именно то, что не смотря на все кажется видимые недостатки, как то натяжка и прочее, эти наушники отменно играют (по мнению многих), неужели все критерии и стандарты принятые как основа при разработке изодинамики уравновешивает качество мембраны или ее особый состав или что-то еще? То есть по всем правилам "жанра" они должны звучать не очень, но происходит с точностью до наоборот, что не так? :think: На счет моветона полностью согласен, на тех же "древних" NAD все выглядит куда качественнее и серьезнее, не смотря на их колоссальную разницу в цене...

Опубликовано 23 января, 20188 г

и не капли намёка на отслоение дорожек
К этим бы мембранам собрать толковую магнитную систему (можно двух стороннюю), на современных неодимах, думаю был бы шикарный звук, конечно повозиться придется, но если из мембран ТДС выжимают отличные моды, то здесь "сам Бог велел"...

Анализируя информацию не встречал мнения. что именно неодимы дают шикарный звук. Чувствительность возрастает - это бесспорно. Если начнете говорить про всякие снорри моды - так там главное - отличная от стока геометрия.

По поводу NAD. По отзывам в стоке мутновато, по современным меркам. Если моддить - напрашивается корпус из хорошего дерева и подстройка демпфирования.( в общем-то все стандартно) Ставить ли на них неодимы - большой вопрос . Мало того что подбирать типоразмеры надо будет, теоретически могут и дорожки поплыть - никто их под неодимы не рассчитывал + время. Может и выдержат - но рисковать такими наушниками...

Наушники: AKG240DF-600,BD DT990, CAL!,Audio-technica AD500,Audio-technica AD1000,Audio-technika R70x

Изо/ОРТО : ТДС 5,5м,7,15,16,н21,н25, HiFiMan HE4,Audeze LCD2fazor,RealisticPro30, FostexT50RP, Sawafugi 32Om, 120 Om.

Усилители: Ламповый SE на 6н9с+6ф6с, Ламповый OTL (от Danfi) 6Н23П+ 4 шт 6C19П-В, LynxHA61, Lynx HA46(Germanium), Назаровский Pecik ver 3 , Семигор,

ЦАПы: Camelot Arthur v3.0: (на PCM1702+ ЦФ PMD100+выхлоп AD823AN),PCM58P+Germanium Output(Serg138), Назаровская Overture2.3(CXD1244S,TDA1541A), DIY TDA1541A(NOS), AsusXEO,

Плееры: iHP100(MM4),Сayin N5,FiiO X3, FiiO X3-II.

1

Опубликовано 23 января, 20188 г

При их цене - полный моветон.
Странно иное, а именно то, что не смотря на все кажется видимые недостатки, как то натяжка и прочее, эти наушники отменно играют (по мнению многих), неужели все критерии и стандарты принятые как основа при разработке изодинамики уравновешивает качество мембраны или ее особый состав или что-то еще? То есть по всем правилам "жанра" они должны звучать не очень, но происходит с точностью до наоборот, что не так? На счет моветона полностью согласен, на тех же "древних" NAD все выглядит куда качественнее и серьезнее, не смотря на их колоссальную разницу в цене...

Здесь ключевое наверно (по мнению многих) - как раз слушали их довольно немногие. Почему нравятся - не знаю - надо как минимум послушать на соответствующем тракте. Не приходилось.

А до середины 90-х все лучше делали - автомобили, и цапы . и усилители . не говорю уж про продукты. Потом , поняли - что бы выжить и заработать - надо уменьшать себестоимость (= ухудшать качество)+ сильно вбухивать в рекламу, покупные обзоры и п т. И хорошие модели стали отмерать.

Наушники: AKG240DF-600,BD DT990, CAL!,Audio-technica AD500,Audio-technica AD1000,Audio-technika R70x

Изо/ОРТО : ТДС 5,5м,7,15,16,н21,н25, HiFiMan HE4,Audeze LCD2fazor,RealisticPro30, FostexT50RP, Sawafugi 32Om, 120 Om.

Усилители: Ламповый SE на 6н9с+6ф6с, Ламповый OTL (от Danfi) 6Н23П+ 4 шт 6C19П-В, LynxHA61, Lynx HA46(Germanium), Назаровский Pecik ver 3 , Семигор,

ЦАПы: Camelot Arthur v3.0: (на PCM1702+ ЦФ PMD100+выхлоп AD823AN),PCM58P+Germanium Output(Serg138), Назаровская Overture2.3(CXD1244S,TDA1541A), DIY TDA1541A(NOS), AsusXEO,

Плееры: iHP100(MM4),Сayin N5,FiiO X3, FiiO X3-II.

2

Опубликовано 23 января, 20188 г

Может и выдержат - но рисковать такими наушниками...

Очень много - "но", но пока не попробуешь ведь не узнаешь... тем более насколько я понял именно для мода они и брались, по поводу типоразмеров, то найти готовые что-бы идеально подошли очень сложно, но для этого можно на заказ изготовить магниты (в Питере вроде-бы есть одна фирма), тем более там видимо придется использовать разной длины магниты (в идеале конечно), а найти готовые в таком ассортименте (и нужной толщины и силы и так далее), просто не реально... В общем при большом желании все можно, другой вопрос что получится на выходе и будет ли стоить "овчинка выделки", но этот риск берет на себя тот кто решится сделать данный мод... :yes:

Опубликовано 23 января, 20188 г

По поводу NAD. Если моддить - напрашивается корпус из хорошего дерева и подстройка демпфирования.( в общем-то все стандартно) Ставить ли на них неодимы - большой вопрос .

понятно что демпф важно. но неодимы однозначно, они значительно уже, дают возможность максимально открыть выхлоп мембраны.

Сергей продемонстрировал это великолепно. довелось слушать ТДС-7, ТДС-15, Techics 820 стоковые, а потом с его маг. системой и не только, разница до ВАУ..

Изменено 23 января, 20188 г пользователем micon

дома: ЦАП RD30 4х1704, дальше ламповый ус VictorVVo для ЭС Stax 007 sz3 с кабелем 925s // на улице: AK120(ll) VmodYU + Audeze sino mod //

что было хорошего: Vsonic GR07. Denon D2000. Beyerdynamic dt-1350. JVC Victor HP-DX 700, Denon D7000, Phonon Smb-02, Techics 820snorry и тдс-15supermod. редчайшие NAD RP 18

из ЭС Kоss 950, Perun.

не долго, из категории х... : Brainwavz B2.Logi...UE 900. JVC ha-fx850. Sennhi...HD700. Audio Technic...W1000x. Focal Classic, Denon d600, Beyer...dt-250, Yamaha MT 220, Beyer...50р. LCD-3F, Yamaha НР 1000

.

1

Опубликовано 24 января, 20188 г

По поводу NAD. Если моддить - напрашивается корпус из хорошего дерева и подстройка демпфирования.( в общем-то все стандартно) Ставить ли на них неодимы - большой вопрос .
понятно что демпф важно. но неодимы однозначно, они значительно уже, дают возможность максимально открыть выхлоп мембраны.
Сергей продемонстрировал это великолепно. довелось слушать ТДС-7, ТДС-15, Techics 820 стоковые, а потом с его маг. системой и не только, разница до ВАУ..

Узкие магниты - это один из путей. Audeze - показывают другой путь на тех же двойках.Опять таки орты кроме Оппо-образных довольно закрыты. Грубо : узкие магниты - атмосферный звук, воздух. Квазиравно магниты-щели+магниты повернуты на 90 градусов от типового (тдс) положения -Audeze- плотный насыщенный звук. Дело предпочтений. В NAD насколько я знаю магниты хорошо приклеены - ковырять конструктив для замены ???????

Изменено 24 января, 20188 г пользователем Tralfamadorin

Наушники: AKG240DF-600,BD DT990, CAL!,Audio-technica AD500,Audio-technica AD1000,Audio-technika R70x

Изо/ОРТО : ТДС 5,5м,7,15,16,н21,н25, HiFiMan HE4,Audeze LCD2fazor,RealisticPro30, FostexT50RP, Sawafugi 32Om, 120 Om.

Усилители: Ламповый SE на 6н9с+6ф6с, Ламповый OTL (от Danfi) 6Н23П+ 4 шт 6C19П-В, LynxHA61, Lynx HA46(Germanium), Назаровский Pecik ver 3 , Семигор,

ЦАПы: Camelot Arthur v3.0: (на PCM1702+ ЦФ PMD100+выхлоп AD823AN),PCM58P+Germanium Output(Serg138), Назаровская Overture2.3(CXD1244S,TDA1541A), DIY TDA1541A(NOS), AsusXEO,

Плееры: iHP100(MM4),Сayin N5,FiiO X3, FiiO X3-II.

Опубликовано 24 января, 20188 г

Здравствуйте

хочу добавить к вышесказанному по поводу неодимовых магнитов - сделал драйвера с неодимами по типу тдс7 и обалдел - без амбушек, просто стальная решетка для крепления магнитов+изолента, чтобы магниты не убегали.но звук поразил конкретно, басы и детальность - мама не горюй.так и слушаю до сих пор, только добавил титановую дугу сверху

если я не ошибаюсь у audeze другая магнитная система

2

Опубликовано 24 января, 20188 г

Здравствуйте
хочу добавить к вышесказанному по поводу неодимовых магнитов - сделал драйвера с неодимами по типу тдс7 и обалдел - без амбушек, просто стальная решетка для крепления магнитов+изолента, чтобы магниты не убегали.но звук поразил конкретно, басы и детальность - мама не горюй.так и слушаю до сих пор, только добавил титановую дугу сверху
если я не ошибаюсь у audeze другая магнитная система

Вы бы для наглядности что-нибудь прикрепили из фотографий.

Sonore Rendu - ES Static - Российский & Американский *Гараж - 1266 v1

Sonore Rendu - ES Static - SR-L700

ПРОДАМ

2

Опубликовано 24 января, 20188 г

Вы бы для наглядности что-нибудь прикрепили из фотографий

Поддержу - фото в "студию" ("изолента" в этом деле - наше фсе и скотч тоже)... :popcorn: мембрану, я так понял, использовали родную от ТДС или что-то сами производили? :rolleyes:

Изменено 24 января, 20188 г пользователем mihapsp

Опубликовано 24 января, 20188 г

Морщинки абиссов это понятно что косяк, но сама по себе слабая натяжка точно не косяк. Была б как кожа на барабане - они бы не могли смещаться на нч.

1

Опубликовано 24 января, 20188 г

но сама по себе слабая натяжка точно не косяк.

абсолютно.

Sonore Rendu - ES Static - Российский & Американский *Гараж - 1266 v1

Sonore Rendu - ES Static - SR-L700

ПРОДАМ

Опубликовано 24 января, 20188 г

это изделие дома , оно не разборное .вечером сниму и завтра выложу -только не ругайте сильно. мембраны делал сам, как и для тдс7.фотки как здесь прикладывать?

Опубликовано 24 января, 20188 г

фотки как здесь прикладывать?

При ответе через "Расширенную форму" снизу будет "Прикрепить файлы".

Изменено 24 января, 20188 г пользователем tekerrr

дома: Audio-Gd NFB-1P, Audio-Gd NFB 15.1 -> модифицированный клон DarkVoice 336se -> AKG K612, Sennheiser hd580, AKG K242HD

дома: teac ud-503 -> Sennheiser hd800(бас мод), AKG K612, Sennheiser hd580+балансовый кабель, Marantz MPH-2, AKG K242HD

на улице: iPod nano 6gn -> Ritmix rh-508, Sennheiser ie-4 (использую очень редко)

было: Audio-Gd NFB-1P (у друга стоит), Audio-Gd NFB 15.1, модифицированный клон DarkVoice 336se (на полке), Laconic lunch box ha-06, Sennheiser hd650,

Опубликовано 24 января, 20188 г

только не ругайте сильно

С чего-бы вдруг? Наоборот все спасибо скажут, ведь вы по сути делитесь вашим личным опытом, а это всегда интересно, каким-бы ни был этот опыт... если мембраны делали сами напишите пару слов как и из чего делали, какой метод применяли ЛУТ или фоторезист, какая топология дорожек у вас на мембране ну и прочее, интересно все... :yes:

1

Опубликовано 24 января, 20188 г

Автор

Я воспринял шелест как критический брак. Это не так?

Тут вспоминается мое первое знакомство с электростатами Stax лямбда серии :old: первый раз услышав этот хруст (причем наушники были новые из коробки) - испугался :blush: думал поражение высоким напряжением! до этого электростатов не слушал и о таких "приколах" не знал. Вот вам и "допуск по хрусту".

Больше всего напрягает неравномерность натяжки у Эбиссов - все эти морщины. Скорей всего рамка у мембраны недостаточно жесткая и прогибается при сборке, затяжке винтами. Все это даст дополнительные искажения. При их цене - полный моветон.

А тут вспоминаю работу с хифименами 400-ми, мембрана если достать имеет волны (по типу Эбиссов), однако при сборке драйвера их удается расправить винтами (до определенного момента, наушники бюджетные однако), причем при сборке подаю звуковой сигнал и сразу на слух слышно изменение тональности. Работа сравнима с настройкой музыкальных инструментов, чуть подкрутить - чуть ослабить. Естественно, измерительный микрофон в помощь - согласовать каналы. Если нечто подобное имеет место у Эбиссов (сам, к сожалению, не разбирал), то брать за такие бабки наушники после разборки и неизвестно как они теперь согласованы, я бы побоялся....

Еще вспоминаю случаи с ленинградскими ТДС15, до разборки абсолютно ровная мембрана, после разбора - волнами, так и не смог выпрямить в стоковом драйвере. вспомните ТДС5, частенько после разборки мембрана волнами аж бьется о магниты...тут сразу воспоминания о прогревании ее феном для натяжения и т.д.

тракт: mac mini i5-teac ud-501-усилитель для наушников авторский от shoker-а (класс А) и ламповый однотактник ушной на 6п6с и 6н 8с Наушники: электростаты-stax srs-2170; излучатель Хейла Precide Ergo AMT, ортодинамика -ТДС5м,ТДС5 (две модификации),ТДС16(Эхо, Спектр),yamaha: YHE-50a, HP-1(две модификации);HP-2 (две модификации),HP-3,HP-50(a,s); Bang Olufsen U70; Dual DK330, Audio-technica ATH-2, HOK-80-2, Oppo pm-3; Sawafuji ss-8 изодинамика-[topic=http://forum.doctorh...0055&st=0'][/topic]из твиттеров HIVI FR-600, Audeze LCD-2,Audeze sino, ТДС15 (кишиневские,свердловские,ленинрадские со знаком качества и без; Snorry mod, Супермод),ТДС7,ТДС7 Snorry mod Hifiman: he500,he400,he-4, Fostex t50rp,t40rp mk2,t20rp mk2, t50rp mod; Victor HP-d30,-35,-50; пьезо-Pioneer se-300 se-500 se-700; электреты - stax sr-44, Philips N6325 и куча электродинамических ушей...

1

Опубликовано 24 января, 20188 г

Если нечто подобное имеет место у Эбиссов (сам, к сожалению, не разбирал), то брать за такие бабки наушники после разборки и неизвестно как они теперь согласованы, я бы побоялся....

не имеет, по крайней мере не со стороны, свободной от магнитной системы(сомневаюсь что кто-то туда лез), не думаю что JPS что-то подгоняют в звуке на слух/микрофоном "юстировочными" винтами на бутерброде мембраны.

Изменено 24 января, 20188 г пользователем Urez

Sonore Rendu - ES Static - Российский & Американский *Гараж - 1266 v1

Sonore Rendu - ES Static - SR-L700

ПРОДАМ

1

Опубликовано 24 января, 20188 г

на тему самоделок. Статья как человек электростаты сам делал.

https://datagor.ru/practice/loudspeakers/2674-stax-elektrostaticheskie-zvukoizluchateli-dlya-naushnikov.html

1

Опубликовано 24 января, 20188 г

Автор

не думаю что JPS что-то подгоняют в звуке на слух/микрофоном "юстировочными" винтами на бутерброде мембраны.

тут я с Вами согласен, у них сотни собранных драйверов, посто подбирают пару. У меня их только два, приходится согласовывать, юстировать после разбора.

тракт: mac mini i5-teac ud-501-усилитель для наушников авторский от shoker-а (класс А) и ламповый однотактник ушной на 6п6с и 6н 8с Наушники: электростаты-stax srs-2170; излучатель Хейла Precide Ergo AMT, ортодинамика -ТДС5м,ТДС5 (две модификации),ТДС16(Эхо, Спектр),yamaha: YHE-50a, HP-1(две модификации);HP-2 (две модификации),HP-3,HP-50(a,s); Bang Olufsen U70; Dual DK330, Audio-technica ATH-2, HOK-80-2, Oppo pm-3; Sawafuji ss-8 изодинамика-[topic=http://forum.doctorh...0055&st=0'][/topic]из твиттеров HIVI FR-600, Audeze LCD-2,Audeze sino, ТДС15 (кишиневские,свердловские,ленинрадские со знаком качества и без; Snorry mod, Супермод),ТДС7,ТДС7 Snorry mod Hifiman: he500,he400,he-4, Fostex t50rp,t40rp mk2,t20rp mk2, t50rp mod; Victor HP-d30,-35,-50; пьезо-Pioneer se-300 se-500 se-700; электреты - stax sr-44, Philips N6325 и куча электродинамических ушей...

Опубликовано 25 января, 20188 г

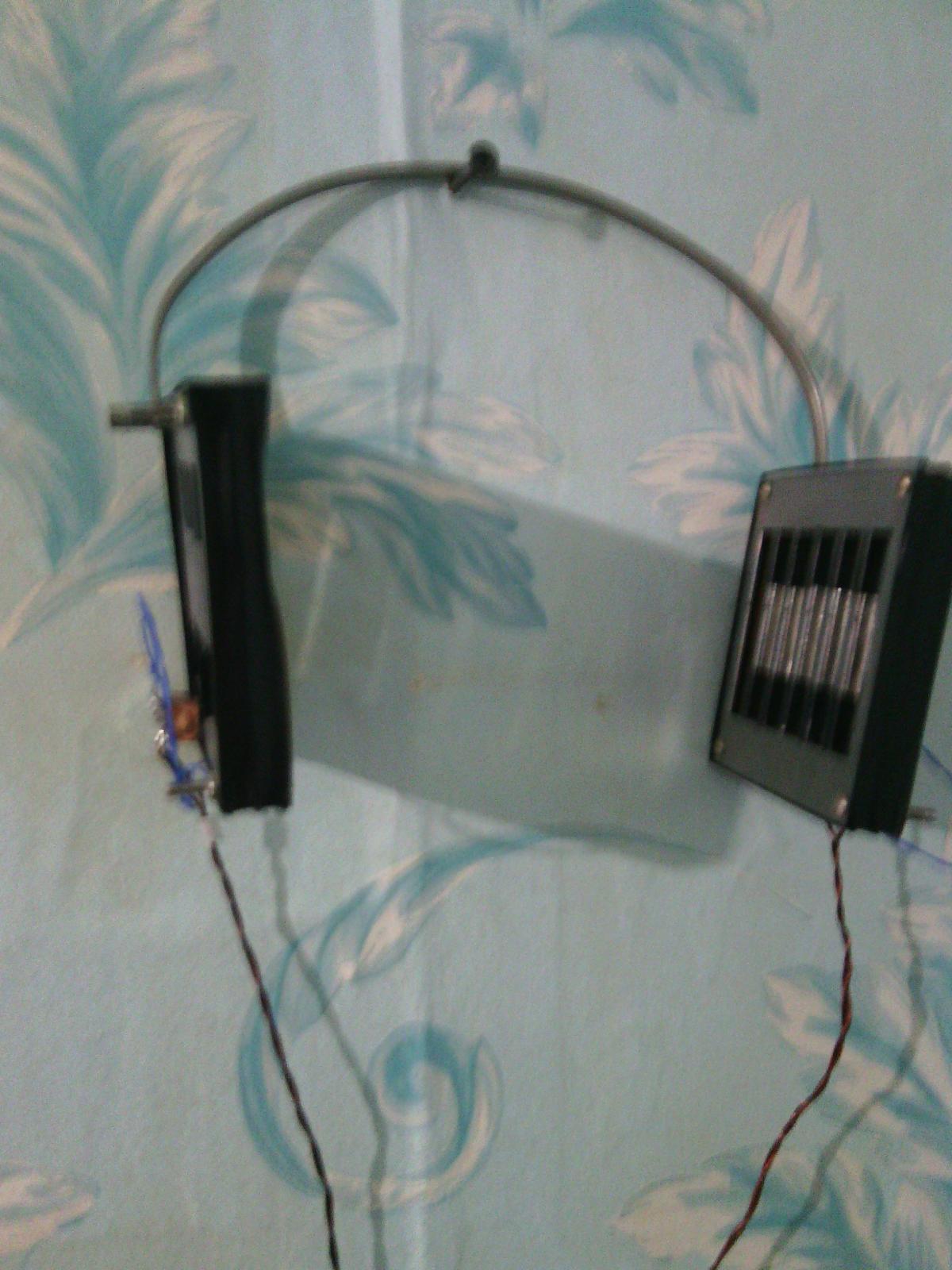

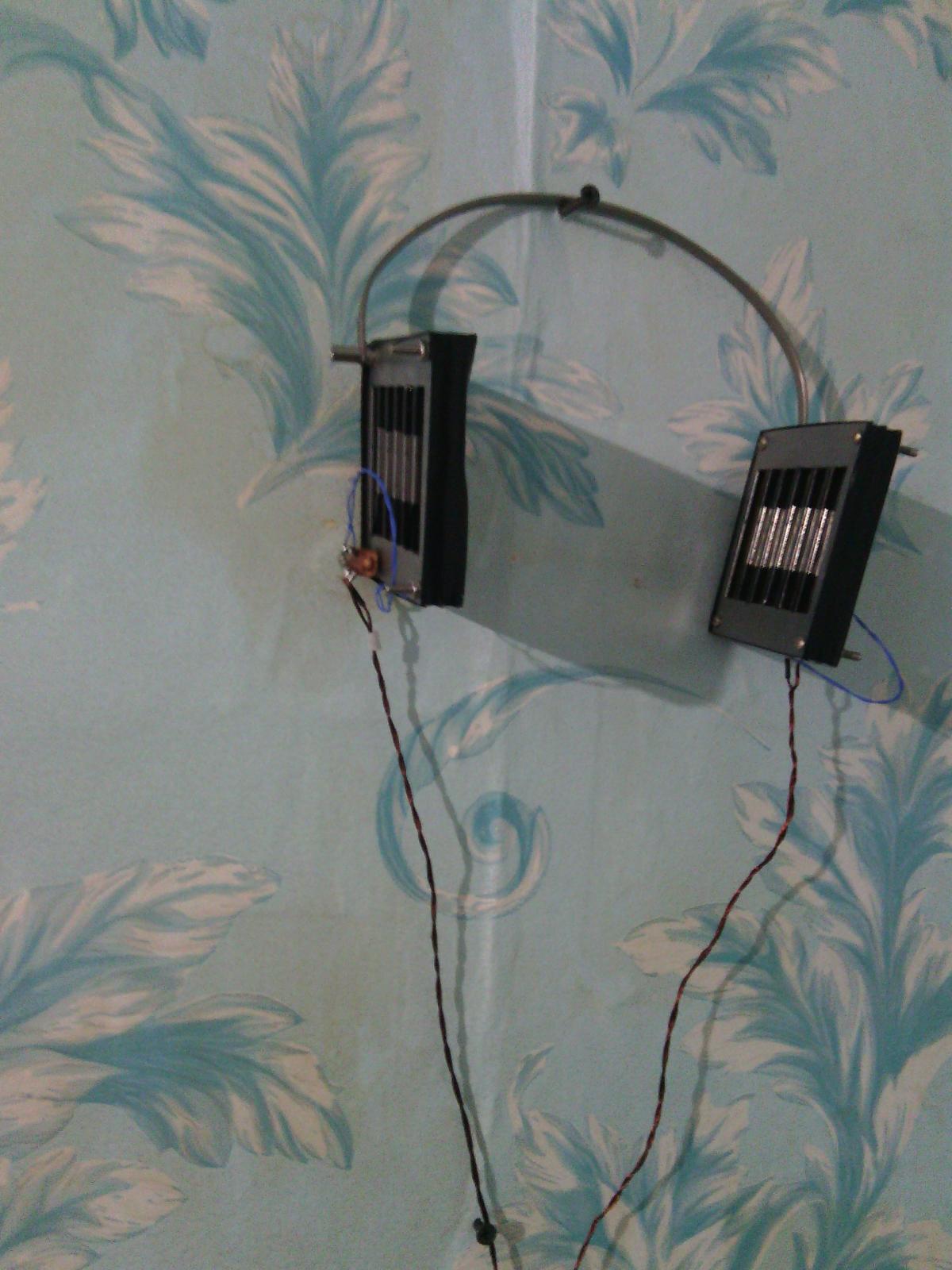

вот фото моего изделия

3

Опубликовано 25 января, 20188 г

вот фото моего изделия

так это же К1000))

Sonore Rendu - ES Static - Российский & Американский *Гараж - 1266 v1

Sonore Rendu - ES Static - SR-L700

ПРОДАМ

1

Опубликовано 25 января, 20188 г

вот фото моего изделия

Как-то скромно... :?: А можно немного подробнее, про материалы, сборку и прочее, фото так же приветствуются... а так то по фото ничего не понятно, ну разве то, что использовали пяти магнитную двухстороннюю? систему, а что там с топологией мембраны, (метод изготовления мембраны, из чего собственно делали саму мембрану, расстояние магнитов до мембраны и прочее), не очень понятно, там еще видна по центру драйвера какая-то фольга, это что?... Если можно (и это не является большим секретом ;)! ) по подробнее... :yes:

Изменено 25 января, 20188 г пользователем mihapsp

1

Опубликовано 25 января, 20188 г

Мощный концепт К вопросам @mihapsp присоединюсь, методика изготовления мембраны очень интересна.

Auzentech X-Fi Prelude -> (S/PDIF) -> AK4490 USB DAC v.2 от Pag232 -> OTL на 4х6С19П-в/6Н23П от Danfi -> Technics EAH-820, Sennheiser HD560 Ovation II, Sony MDR-MA900 mod, Technics RP-DJ1210

iHifi 960 -> Technics EAH-820, Technics RP-DJ1210, Ritmix RH-509 mod

2

Опубликовано 25 января, 20188 г

двусторонняя магнитная система, неодимовые магниты китай 50х3х3 5 из стоящих -колотые ( или с завода или при перевозке) жду еще 20 шт,мембрана по рецепту уважаемого sacd - большое персональное ему спасибо. топология - она выросла из экспериментов с тдс7, 10 дорог они так и остались непревзойденными ( делал 8-10-12 дорог) между противоположными магнитами 2 мм, а между соседними помоему около 8 мм, точнее не помню месяц назад делал.
