между противоположными магнитами 2 мм

немного не понятно - общее расстояние между магнитами - 4мм? по 2мм от магнитов до мембраны, или 2мм это и есть расстояние между магнитов (что конечно очень немного и потребует очень сильной натяжки мембраны)?

я имею в виду от мембраны до магнита по 1 мм ,пробовал увеличить до 1.5 мм (общий зазор 3 мм) ,но звуку плохело.сейчас делаю новые мембраны 13 дорг ,чтобы закрыть всю площадь мембраны.натяжка мембран обычная -без морщин но нужна крепкая рамка , из стеклотекстолита 0.5 мм прогибается и сейчас одна мембрана хлюпает

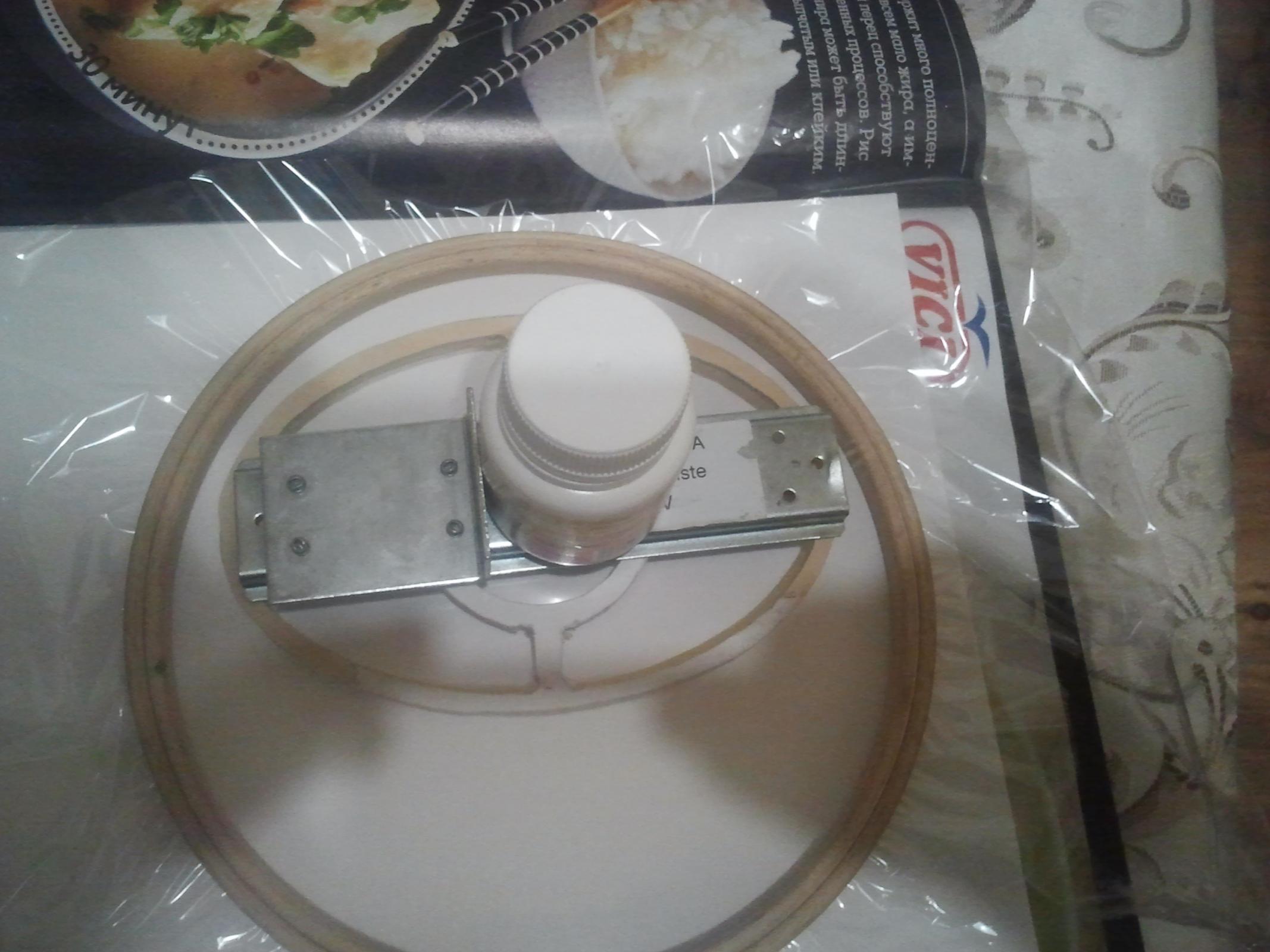

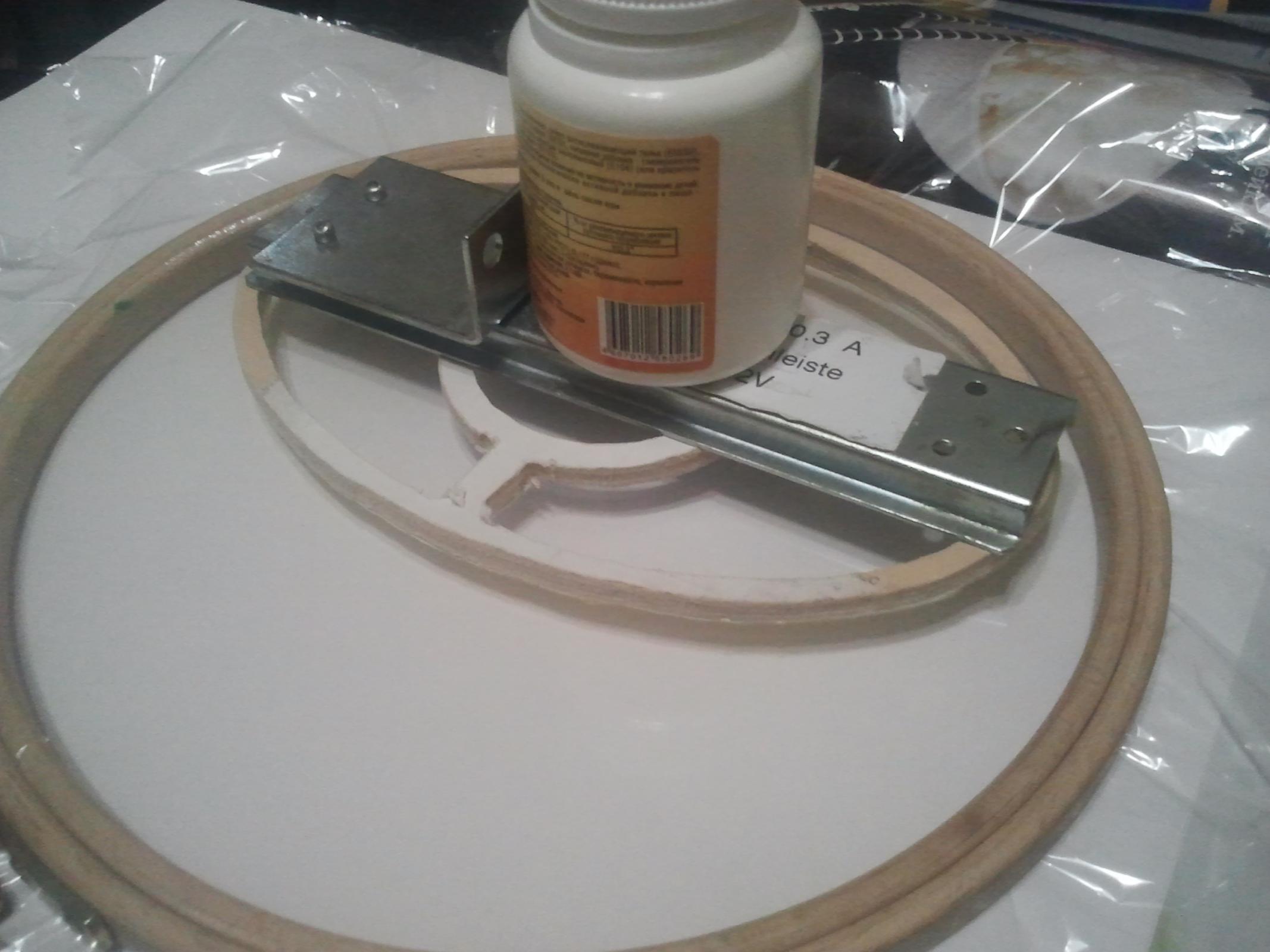

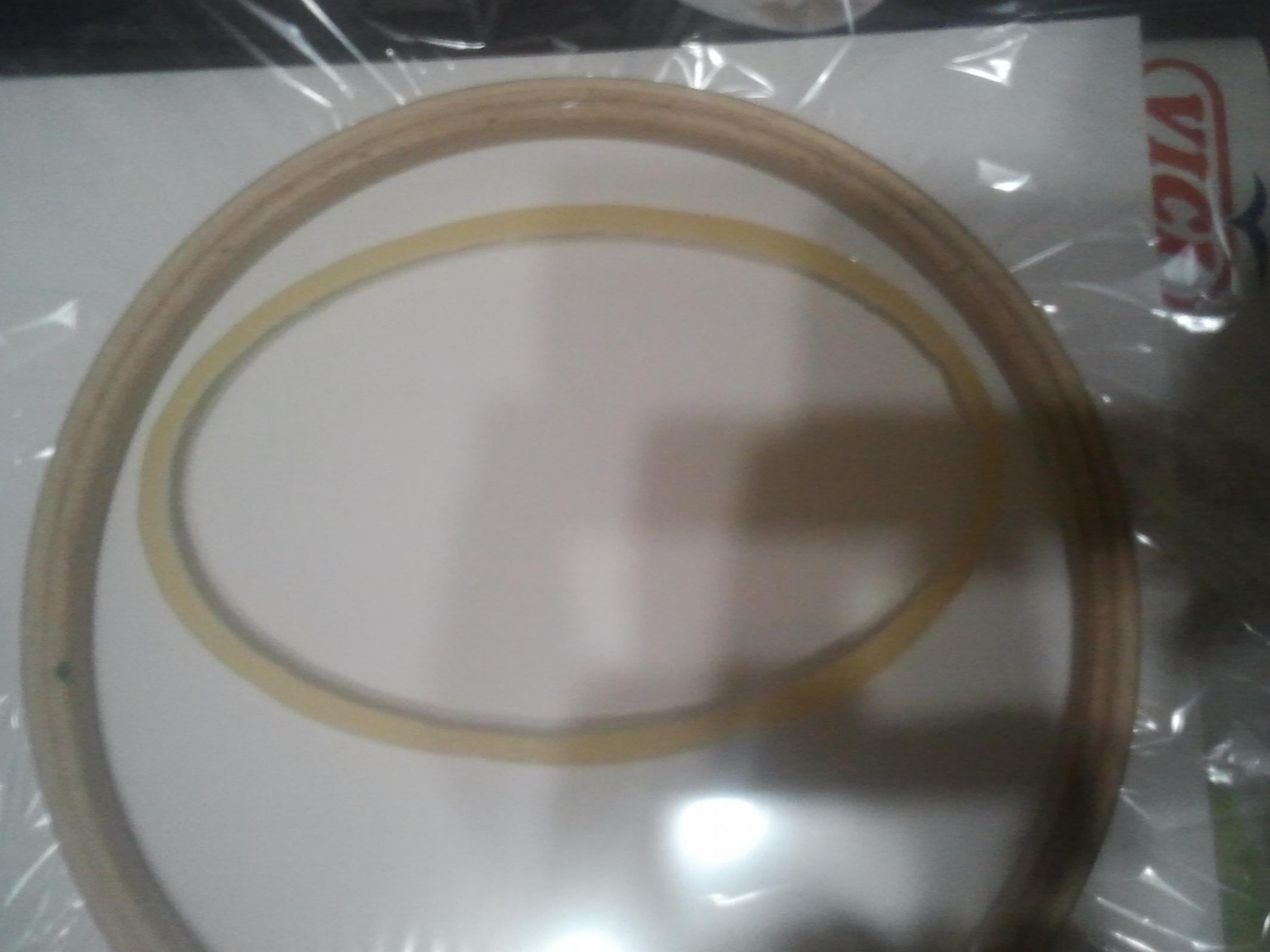

Если кому интересно - раз уж пошел разговор про натяжку и т п. Использую пяльцы ( для женского рукоблудияделия). 2 микронная лавсановая пленка максимально разравнивается в них, зажимается. Рамка из текстолила ( стеклотекстолита, плотного картона , алюминия и т п ) намазывается клеем ( момент, суперклеем и т п) и аккуратно кладется на пленку . На рамку кладется калиброванный груз ( у меня через рамку для магнитов). Сохнет . Вырезается рамка с припуском. Припуск заворачивается на противоположную сторону и подклеивается ( на всякий случай). Получается мембрана пригодная для дальнейшего использования в электростатах или наушников по типу Оппо-ТДС25 - если наклеить мембрану от ТДС5,ТДС16,Ямах и т п в центре и вывести концы мембраны.



Качество натяжки поначалу среднее ( конечно без сборок как у Эбиссов). Проверяю поднеся к уху и легко постукивая - мембраны довольно сильно натянуты и ухо хочется отдернуть. Тон у всех разный. В пары подбираю близкие по тону.

Изменено 25 января, 20188 г пользователем Tralfamadorin

Качество натяжки поначалу среднее ( конечно без сборок как у Эбиссов)

Ну видимо в электростатах несколько иная технология изготовления мембраны, так как в изодинамах все это придется делать уже с готовой мембраной, хотя натяжка это так дело такое, что сильная натяжка так же вредна как и слабая, хотя метод с пяльцами конечно дает по крайней мере (относительно) равномерную натяжку, метод от Игоря (Гаруспик) на стекле так же актуален, но конечно он не позволит так сильно натянуть мембрану как на пяльцах, но в некоторых случаях такая сильная натяжка и не нужна, все в большей мере зависит от материала и того результата который нужен в каждом конкретном случае... подбор по тональности хорош, главное что-бы медведь не шибко по ушам потоптался... А где вы такую тонкую пленку (2мкм) берете?

Изменено 25 января, 20188 г пользователем mihapsp

@Tralfamadorin, могу предложить вам метод для обеспечения одинаковости натяжки пары мембран. Есть прямоугольные пяльцы разных размеров:



Делаете всё то же самое, но сразу приклеиваете две рамки на пленку. Я думаю, что в бОльшие пяльцы две штуки влезут легко.

Ну и,конечно, натяжку феном никто не отменял.

натяжка мембран обычная

Наверное натяжка все-таки достаточно сильная иначе при зазоре в 1мм у вас мембрана при работе касалась бы магнитов, ну или вы не давали достаточную нагрузку на мембрану, ну и конечно рамка под мембрану должна быть достаточно жесткая иначе мембрану может "повести" даже на этапе сборки драйвера...

@Tralfamadorin, могу предложить вам метод для обеспечения одинаковости натяжки пары мембран. Есть прямоугольные пяльцы разных размеров:



Делаете всё то же самое, но сразу приклеиваете две рамки на пленку. Я думаю, что в бОльшие пяльцы две штуки влезут легко.

Ну и,конечно, натяжку феном никто не отменял.

Игорь,

спасибо за совет . Дело в том, что на таком простом приспособлении как обычные пяльцы пленка натянута все-таки неравномерно в разных частях круга , как ее не ровняй. Для того чтобы две мембраны получились близкие по натяжке надо делать приспособление с регулировками по 4 сторонам с планками для натяжения. Такого плана устройства в сети упоминаются в темах про DIY электростаты. Собственно надо отдавать себе отчет, что при изготовлении мембран на пяльцах пленка не только немного по разному натянута на разных мембранах - она еще неравномерно натянута на самой мембране - (конечно не до таких позорных складок как на Эбиссах), т е визуально равномерно и только.

натяжка мембран обычная

Наверное натяжка все-таки достаточно сильная иначе при зазоре в 1мм у вас мембрана при работе касалась бы магнитов, ну или вы не давали достаточную нагрузку на мембрану, ну и конечно рамка под мембрану должна быть достаточно жесткая иначе мембрану может "повести" даже на этапе сборки драйвера...

Действительно может повести. Кто читал мою тему на лоссях ( Crazy mod...)на фото это видел на пробном макете ( кстати успешно работает уже год со сборками на мембране) . Выход - делать чуть больше отверстия для винтов ( саморезов) в рамке . Ну и точность изготовления деталей по критическим размерам никто не отменял.

Изменено 25 января, 20188 г пользователем Tralfamadorin

@Tralfamadorin, да, конечно всё так. Многое зависит от степени перфекционизма Я электростат делал тоже на пяльцах,а потом дул феном на уже вклеенную мембрану. Вы обратили внимание что пэт вдоль одной оси тянется хорошо, а вдоль другой вообще не тянется? Если уж совсем заморачиваться, то ещё и этому нужно уделить внимание.

то ещё и этому нужно уделить внимание.

А в это время в Abyss (раз они здесь стали именем нарицательным), не сильно заморачиваются в этом плане... в итоге они как-то играют, но (судя по отзывам) что-бы они заиграли на свою цену к ним еще нужен усилитель которых в наличии по пальцам одной руки во всей стране...

То просто люди их насилуют, как я понял, наушниковыми усилками, а им нужно колоночный

то ещё и этому нужно уделить внимание.

А в это время в Abyss (раз они здесь стали именем нарицательным), не сильно заморачиваются в этом плане... в итоге они как-то играют, но (судя по отзывам) что-бы они заиграли на свою цену к ним еще нужен усилитель которых в наличии по пальцам одной руки во всей стране...

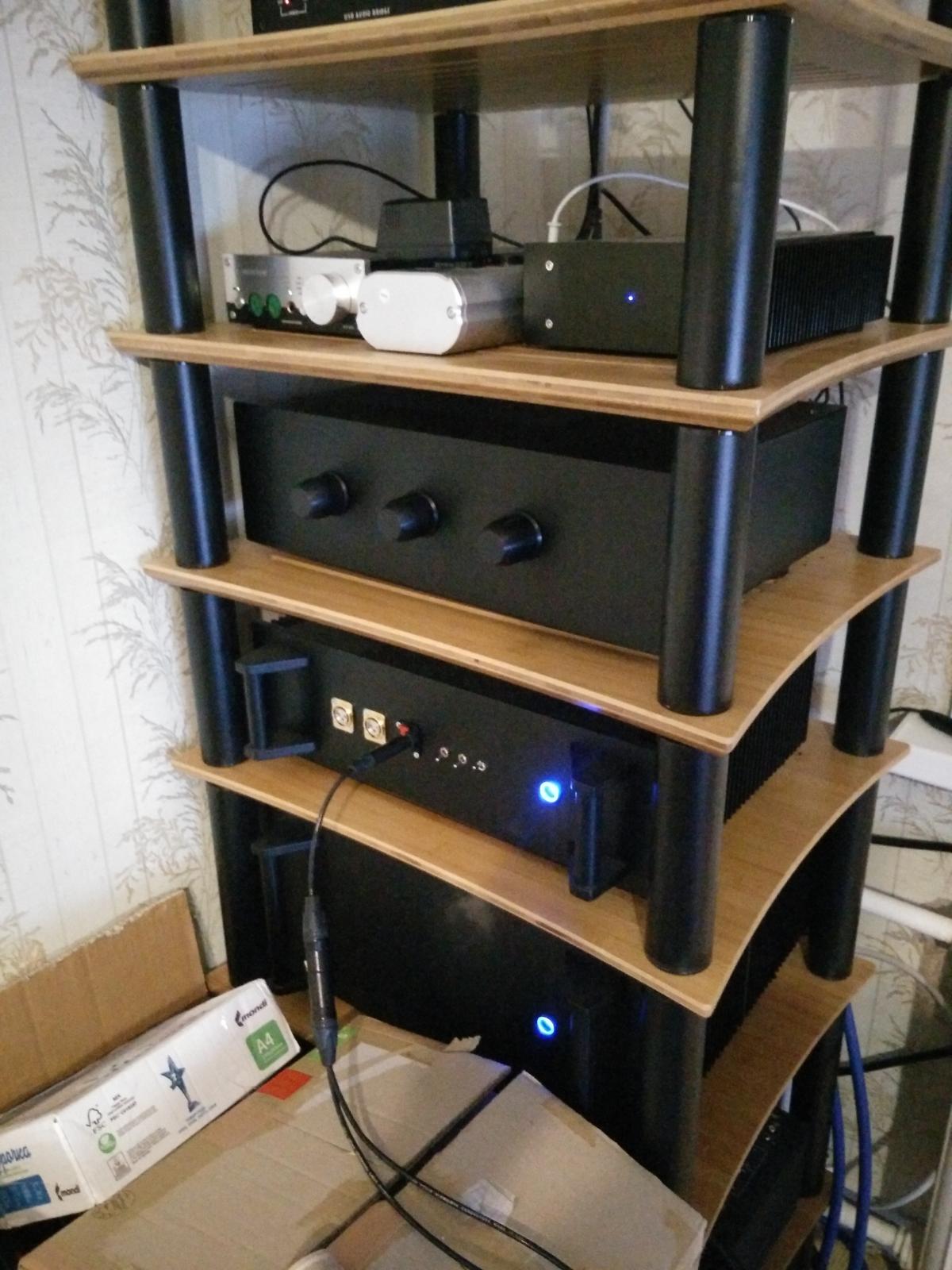

смех смехом, возил на новогодние их домой, попробовать на *большом усилении от клемм мощника(трансформаторный рг - балансный пред - УМ фолловер Чуффолли) и не *взлетело. 10-12 Вт токового повторителя им не в жилу. На Солиде с клемм лучше контроль. Напрямую от преда(он же и ушной усилок) лучше. Я не ожидал.

Изменено 25 января, 20188 г пользователем Urez

Интересно. Может у фолловера выходное сопротивление высоковато для наушников. Кстати, а если к телефону Абисоы подцепить что-то слышно?

Tralfamadorin сказал:

2 микронная лавсановая пленка

если не секрет, где берете пленку?

Tralfamadorin сказал:

2 микронная лавсановая пленка

если не секрет, где берете пленку?

я вчера отвечал на этот вопрос - но в ветке все потерли ( наверно и ветку скоро потрут) . покупал в 2015 году на самом известном интернет ресурсе, упоминать который здесь не дает блокировка.

Обойдем блокировку. Введите в поисковое слово на ебэй Dupont mylar и всё найдете.

Мне вот интересно, можно ли на лазере вырезать сами дорожки из фольги, какова толщина луча при резке? А затем их уже на лавсан или майлар приклеить, либо соединить другой доступной технологией.

Имхо для такого лучше режущий плоттер, а не лазер.

Мне вот интересно, можно ли на лазере вырезать сами дорожки из фольги, какова толщина луча при резке? А затем их уже на лавсан или майлар приклеить, либо соединить другой доступной технологией.

Можно. Только надо придумать и воплотить в жизнь другую доступную технологию. Заодно подумайте как вы будете контролировать качество приклейки дорожки по всей длине. Можете купить в супермаркете фольгу 9 мкм и рукав для запекания - лавсан 10 мкм ( цена вопроса рублей 50), взять в руки ножницы и потренироваться в изготовлении самодельной мембраны для ТДС5 или ТДС7.

Изменено 27 января, 20188 г пользователем Tralfamadorin

Мне вот интересно, можно ли на лазере вырезать сами дорожки из фольги, какова толщина луча при резке? А затем их уже на лавсан или майлар приклеить, либо соединить другой доступной технологией.

Можно. Только надо придумать и воплотить в жизнь другую доступную технологию. Заодно подумайте как вы будете контролировать качество приклейки дорожки по всей длине. Можете купить в супермаркете фольгу 9 мкм и рукав для запекания - лавсан 10 мкм ( цена вопроса рублей 50), взять в руки ножницы и потренироваться в изготовлении самодельной мембраны для ТДС5 или ТДС7.

Мне вот интересно, можно ли на лазере вырезать сами дорожки из фольги, какова толщина луча при резке? А затем их уже на лавсан или майлар приклеить, либо соединить другой доступной технологией.

Конечно возможно, вырезать дорожки лазером на фольге, а затем методом наката лавсан. или резать непосредственно на ламинате, но в таком случае частенько достается лавсану (так понял по сообщениям snorry, Audeze этим сейчас и увлекаются).

Дорогая штука - твердотельный лазер (иттербиевый) для DIY проекта

@sacd,

Чем обычно приклеиваешь дорожки? Каким клеем или лаком. В понедельник спрошу у знакомого технолога по лазерной резке, какой минимальный толщины режет лазер и возьмет ли он фольгу. Главное чтобы при снятии со стола не замяли.

По-хорошему, надо бы не ручками одно к другому клеить, а промышленным методом наносить полимер на фольгу в жидком виде, как Кеннертоны (например) делают. Но, опять же, целая производственная линия нужна под это дело...

В том то и дело что с мелочевкой никто связываться не будет. Если только заиметь знакомых на подобных предприятиях, чтобы в ночную смену могли мембраны делать.

Изменено 27 января, 20188 г пользователем HeavyWeightDen

По-хорошему, надо бы не ручками одно к другому клеить, а промышленным методом наносить полимер на фольгу в жидком виде, как Кеннертоны (например) делают. Но, опять же, целая производственная линия нужна под это дело...



Эээ, а где про такое почитать? Это ж на какую такую пленку можно вылить жидкий алюминий температурой градусов так 700+
