Опубликовано 27 августа, 20169 г Есть мысли что подправить? Да просто уж тогда кружок "дочертить",да нижний "черный уголок" в одну линию с креплением оголовья выровнять, а то так и останется "некая недосказанность", ну или другой рисунок какой, нынешний напомнил почему-то логотип передачи "Международная панорама", а последний пост нетленную фразу из произведения Булгакова, про очередь...
Опубликовано 27 августа, 20169 г Я надеюсь, что вы видите, что я хоть и пиарюсь потихоньку, но не занимаюсь шапкозакидательством и в деталях рассказываю о конструкции. Делать из этого секрет глупо, равно как и глупо видеть в diy сообщество конкурентов (несуществующего продукта ), а не коллег. До релиза ой как не скоро. Слишком много особенностей в наушниках, которые могут сделать их непригодными к эксплуатации при хорошем-то звуке. Например, сейчас шью амбюшуры из алькантары. После того как посидел 30 минут в своём прототипе уши вспотели очень сильно.Пригляделся к амбушкам топовы хифименов и намотал на ус:
Опубликовано 28 августа, 20169 г ох и скользкую дорожку предлагаете...так и Бандерой кто-нибудь ведь закажет Не сомневайтесь. И с Адиком Шикельгрубером закажут. Очень уж он популярен у нас сейчас.Но есть определенные моральные принципы, так что Бандера не зазвучит.Главное ведь звук, правда? А если еще каждая картинка с определенным почерком звучания будет, то вообще уникальное изделие. Ну естественно. Процент открытой поверхности же меняется.Товарищи Че, так же подходит. BBB+Volumio+DAC AK4397, PS Audio DAC DigitalLink, (Cowon D2) => FluxLab HA-05r, (HA-JLH 1969), (Laconic HA-06), Pass Zen Head Amp Class A, Lynx HA-46, Lynx HAP-51 =>Grado RS1, Grado SR60, Sennheiser HD280pro, Philips Fidelio X2, Snorry SI-5.
Опубликовано 28 августа, 20169 г Ну у меня грань в 3мм. Я же не говорю "всем делать ку,я придумал гениальную вещь". Вопрос неравномерности воздействия магнита меня тоже волнует и я думаю делать дорожки такого дизайна чтобы воздействуящая сила разноудаленного магнита на них была одинакова. Как? Мне есть кому провести эту разработку и я покажу топологию. Может это и тупиковая ветвь, я не знаю.Про дизайн дорожек. Если их делать волной, как синусоида на плоскости!? Тогда возможно чувствительность, должна увеличиться и не равномерность воздействия магнитного поля снизится.!!??!! Отправлено с моего Redmi Note 3 через Tapatalk BBB+Volumio+DAC AK4397, PS Audio DAC DigitalLink, (Cowon D2) => FluxLab HA-05r, (HA-JLH 1969), (Laconic HA-06), Pass Zen Head Amp Class A, Lynx HA-46, Lynx HAP-51 =>Grado RS1, Grado SR60, Sennheiser HD280pro, Philips Fidelio X2, Snorry SI-5.
Опубликовано 28 августа, 20169 г Самый лучший вариант был-бы не выдумывать формы для неодимовых магнитов, а использовать магниты более мощные чем неодимовые...но они наверное стоя прлрву денегА вот это как раз на параметры качества звука, такие, как искажения, практически не влияет. только на чувствительность. Которая запросто компенсируется соответствующим усилением.У меня считается большой % открытости? 3мм магнит + 7мм пропуск. Т.е. 70%Достаточно хорошая открытость.Но правильнее считать чисто геометрически как соотношение площадей. Часть мембраны может быть и под крайними магнитами.По поводу геометрии и соотношениях длин, площадей и т.п. возможно формула или правило золотого сечения Вам в помощь. Оно универсально и работает во многих областях физики. BBB+Volumio+DAC AK4397, PS Audio DAC DigitalLink, (Cowon D2) => FluxLab HA-05r, (HA-JLH 1969), (Laconic HA-06), Pass Zen Head Amp Class A, Lynx HA-46, Lynx HAP-51 =>Grado RS1, Grado SR60, Sennheiser HD280pro, Philips Fidelio X2, Snorry SI-5.
Опубликовано 29 августа, 20169 г Нормализовал пружину в термичке. Всё ок работает. <iframe src="//vk.com/video_ext.php?oid=62429356&id=456239046&hash=619613df3cebc8c2&hd=1" width="640" height="360" frameborder="0" allowfullscreen></iframe> Но если начать разгибать её совсем сверх меры (не головой, а, к примеру, арбузом килограмм на 10 ) то пружинка меняет форму.Впрочем, может это и не так плохо, каждый сможет для себя слегка подогнуть.
Опубликовано 1 сентября, 20169 г @Гаруспик, Приветствую! Давно хочу сделать изодрайвер и не мог найти правильную пленку, но здесь ты рекомендуешь заказать на алибабе! но они торгуют оптом и по-моему с юр лицами. Как ты заказывал эту пленку и что писал в письме? Заранее спасибо!
Опубликовано 1 сентября, 20169 г Ну у меня грань в 3мм. Я же не говорю "всем делать ку,я придумал гениальную вещь". Вопрос неравномерности воздействия магнита меня тоже волнует и я думаю делать дорожки такого дизайна чтобы воздействуящая сила разноудаленного магнита на них была одинакова. Как? Мне есть кому провести эту разработку и я покажу топологию. Может это и тупиковая ветвь, я не знаю.Про дизайн дорожек. Если их делать волной, как синусоида на плоскости!? Тогда возможно чувствительность, должна увеличиться и не равномерность воздействия магнитного поля снизится.!!??!! Отправлено с моего Redmi Note 3 через Tapatalk Lin, закон Ампера почитайте, если в школе его пропустили.А потом предлагайте. Наушники: AKG240DF-600,BD DT990, CAL!,Audio-technica AD500,Audio-technica AD1000,Audio-technika R70x Изо/ОРТО : ТДС 5,5м,7,15,16,н21,н25, HiFiMan HE4,Audeze LCD2fazor,RealisticPro30, FostexT50RP, Sawafugi 32Om, 120 Om.Усилители: Ламповый SE на 6н9с+6ф6с, Ламповый OTL (от Danfi) 6Н23П+ 4 шт 6C19П-В, LynxHA61, Lynx HA46(Germanium), Назаровский Pecik ver 3 , Семигор,ЦАПы: Camelot Arthur v3.0: (на PCM1702+ ЦФ PMD100+выхлоп AD823AN),PCM58P+Germanium Output(Serg138), Назаровская Overture2.3(CXD1244S,TDA1541A), DIY TDA1541A(NOS), AsusXEO,Плееры: iHP100(MM4),Сayin N5,FiiO X3, FiiO X3-II.
Опубликовано 1 сентября, 20169 г Самый лучший вариант был-бы не выдумывать формы для неодимовых магнитов, а использовать магниты более мощные чем неодимовые...но они наверное стоя прлрву денегА вот это как раз на параметры качества звука, такие, как искажения, практически не влияет. только на чувствительность. Которая запросто компенсируется соответствующим усилением.У меня считается большой % открытости? 3мм магнит + 7мм пропуск. Т.е. 70%Достаточно хорошая открытость.Но правильнее считать чисто геометрически как соотношение площадей. Часть мембраны может быть и под крайними магнитами.По поводу геометрии и соотношениях длин, площадей и т.п. возможно формула или правило золотого сечения Вам в помощь. Оно универсально и работает во многих областях физики.Нигде золотое сечение не "работает в физике". Есть бренд раскрученный п...рами - греками и Леонардо. В природе , правда кое где встречается ( раковины и т п) - но какого то радикального отрыва от других решений золотое сечение не несет.Открытость в сабже - замечательная. Изменено 1 сентября, 20169 г пользователем Tralfamadorin Наушники: AKG240DF-600,BD DT990, CAL!,Audio-technica AD500,Audio-technica AD1000,Audio-technika R70x Изо/ОРТО : ТДС 5,5м,7,15,16,н21,н25, HiFiMan HE4,Audeze LCD2fazor,RealisticPro30, FostexT50RP, Sawafugi 32Om, 120 Om.Усилители: Ламповый SE на 6н9с+6ф6с, Ламповый OTL (от Danfi) 6Н23П+ 4 шт 6C19П-В, LynxHA61, Lynx HA46(Germanium), Назаровский Pecik ver 3 , Семигор,ЦАПы: Camelot Arthur v3.0: (на PCM1702+ ЦФ PMD100+выхлоп AD823AN),PCM58P+Germanium Output(Serg138), Назаровская Overture2.3(CXD1244S,TDA1541A), DIY TDA1541A(NOS), AsusXEO,Плееры: iHP100(MM4),Сayin N5,FiiO X3, FiiO X3-II.
Опубликовано 1 сентября, 20169 г @kri4alkin, я рекомендую заказать y Dupont Pyralux. Пленка на алибабе тоже неплохая, впрочем. Напишите что вам нужно тонн 10, поторгуйтесь и потом запросите образцы с курьерской доставкой. На доставке не кроите т.к. для "серьёзного бузинесмена" это не солидна и наши узкоглазые братья вас пошлют. Lin, закон Ампера почитайте, если в школе его пропустили.А потом предлагайте. Как же, такая замечательная идея вести дорожки поперёк линий напряженности магнитного поля p.s. В данный момент я занят изготовлением легкого и удобного оголовья. Я не хочу чтобы торчали всякие винты и закрутки. Ориентируюсь на оголовья хайфайменов.
Опубликовано 1 сентября, 20169 г Ну у меня грань в 3мм. Я же не говорю "всем делать ку,я придумал гениальную вещь". Вопрос неравномерности воздействия магнита меня тоже волнует и я думаю делать дорожки такого дизайна чтобы воздействуящая сила разноудаленного магнита на них была одинакова. Как? Мне есть кому провести эту разработку и я покажу топологию. Может это и тупиковая ветвь, я не знаю.Про дизайн дорожек. Если их делать волной, как синусоида на плоскости!? Тогда возможно чувствительность, должна увеличиться и не равномерность воздействия магнитного поля снизится.!!??!! Отправлено с моего Redmi Note 3 через Tapatalk Lin, закон Ампера почитайте, если в школе его пропустили.А потом предлагайте.Большое спасибо, что просветили, про свое знание Закона Ампера. Очень рад, что некоторые форумчане помнят о нем, но тем не менее. Данный Закон, так же будет работать и в такой схеме, как на рисунках ниже. Вопрос, насколько в данном случае, увеличиться или уменьшатся искажения, как это повлияет на музыкальность динамика и т.д. и т.п. Возможно, уважаемый Гаруспик, экспериментировал в данном направлении и у него есть на этот счет свои соображения. На данной ветке это не освещалось!?, я прочитал всю. Т.к. в данном случае, если использовать волну на плоскости, на вскидку должны быть позитивные преимущества. А касательно "золотого сечения", данное правило или соотношение, используется во многих сферах (с физикой, это я обобщил, согласен не корректно), но тем не менее в геометрии самого динамика (точнее корпуса, а возможно и не только) можно применить. Золотое сечение интуитивно используется человеком во многих сферах, тогда почему не в данном техническом случае. Например тот же рупор, это же соотношение входа и выхода звукового сигнала, трактрису не будем рассматривать. И потом, это просто мысли в слух, которые могут натолкнуть реального мастера, на какое нибудь удачное техническое решение. BBB+Volumio+DAC AK4397, PS Audio DAC DigitalLink, (Cowon D2) => FluxLab HA-05r, (HA-JLH 1969), (Laconic HA-06), Pass Zen Head Amp Class A, Lynx HA-46, Lynx HAP-51 =>Grado RS1, Grado SR60, Sennheiser HD280pro, Philips Fidelio X2, Snorry SI-5.
Опубликовано 1 сентября, 20169 г Lin, на первом фото ортодинамика, а не изодинамика. А мембраны фостекса (помимо очень сомнительных звуковых свойств) кажется мне, что дорожки пущены зигзагом потому, что они хотели увеличить длину спирали и нагнать повыше сопротивление на такой крошечной площади.
Опубликовано 1 сентября, 20169 г Lin, на первом фото ортодинамика, а не изодинамика. А мембраны фостекса (помимо очень сомнительных звуковых свойств) кажется мне, что дорожки пущены зигзагом потому, что они хотели увеличить длину спирали и нагнать повыше сопротивление на такой крошечной площади.Спасибо за ответ. Ортодинамику, я привел к тому же закону Ампера. Да это Фостекс, но мне думается, они очень технологично исполнили, т.к. это производство серийное, разместив пилу. Я полагаю в этом, что-то есть, ведь я допустил данный вариант в виде гладкой, равномерной синусоидой, и потом на мой взгляд они не только хотели увеличить сопротивление, но нормализовать натяжение мембраны. BBB+Volumio+DAC AK4397, PS Audio DAC DigitalLink, (Cowon D2) => FluxLab HA-05r, (HA-JLH 1969), (Laconic HA-06), Pass Zen Head Amp Class A, Lynx HA-46, Lynx HAP-51 =>Grado RS1, Grado SR60, Sennheiser HD280pro, Philips Fidelio X2, Snorry SI-5.
Опубликовано 2 сентября, 20169 г Чем они нормализовали натяжение мембраны? Зигзагом мягкой меди толщиной в несколько микрон?
Опубликовано 2 сентября, 20169 г Чем они нормализовали натяжение мембраны? Зигзагом мягкой меди толщиной в несколько микрон?Возможно, а может нет. При таких уровнях толщин и разница свойств материалов, 12/7, ширина и форма дорожек, всё же должна влиять на механические свойства мембраны. На сопротивление, точно. Отправлено с моего Redmi Note 3 через Tapatalk BBB+Volumio+DAC AK4397, PS Audio DAC DigitalLink, (Cowon D2) => FluxLab HA-05r, (HA-JLH 1969), (Laconic HA-06), Pass Zen Head Amp Class A, Lynx HA-46, Lynx HAP-51 =>Grado RS1, Grado SR60, Sennheiser HD280pro, Philips Fidelio X2, Snorry SI-5.
Опубликовано 2 сентября, 20169 г Не нужно смотреть на фостексы. Идите своим путем Гаруспик. Вы получили результат много лучший топов, осталось отшлифовать низы и горб на серединке, как вы писали. Скорость динамика свобода, вот ваши козыри. Это пусть фостексы на вас равняются. СMOS + LAN >>> I2S + AQ Diamond + I2SДвухтакт для Музыки
Опубликовано 2 сентября, 20169 г @летчик, полностью поддерживаю Тракт: Fiio K11 R2R+Stax SRM-212+Perun Ultimate Спойлер Было: Источники/ Dac LynxD47, Dac6v2SergioT, Energy Audio DAC wII, Arkhipov`s Laboratory DAC 1541, Arkhipov`s Laboratory DAC 56TTF, Audio-GD NFB-10ES, E-MU 1010 PCIe, DAC PegasusII+Amp, Audio-GD NFB11.32, E-MU 0202 USB, Philips CD304, DAC Raptor "AK4399"(Energy Audio), dac/amp S-AudioSystems Focus 2, Fiio K5 Pro AKM, Topping E30II, SMSL SU-1. Усилители/ Stax SRM-006t, STAX SRM-313, STAX SRM-212, SRM-717, KGSS, Demograf Tantal, Beta22 (Energy Audio), Lynx HA61, "Семигор", Alt №1 Element, Arkhipov`s Laboratory Universal EL, Arkhipov`s Laboratory Melo St/Lux, Audio Energy Mod3 С, Laconic Lunch BOX HA-06 PRO, Topping EHA5. Наушники/ STAX SR-507, STAX SR-303, STAX SR-007, STAX SIGMA, HiFiMAN HE-6, Hifiman HE-4, Hifiman HE-400, Audez e LCD-2 v.1, Sennheiser HD 800, Sennheiser HD 600 (Natural Sound), Audio-Technica ATH-W1000X Grandioso, JVC/Victor HP-DX1000, AKG K701, AKG K550, SONY MDR-MA900, GRADO SR 80i, Alessandro Ms Pro, Takstar hf-580, Cooyin sr-70, Hifiman Edition XS, Snorry Jolule, Stax Sr-202, Stax Sr-003, Perun Live Sound, Perun Ultimate. Слушал: DAC Helios153 (Energy Audio), Arkhipov's Laboratory DAC 63, Audio-GD NFB-10WM, Audez e LCD-2 v.3, Shure SRH-1840, Sennheiser HD 650, Sony MDR-CD3000, German Maestro GMP 400, BEYERDYNAMIC T5P, STAX SR-407, Stax Omega, STAX SR-009, Phenomenon Canorum

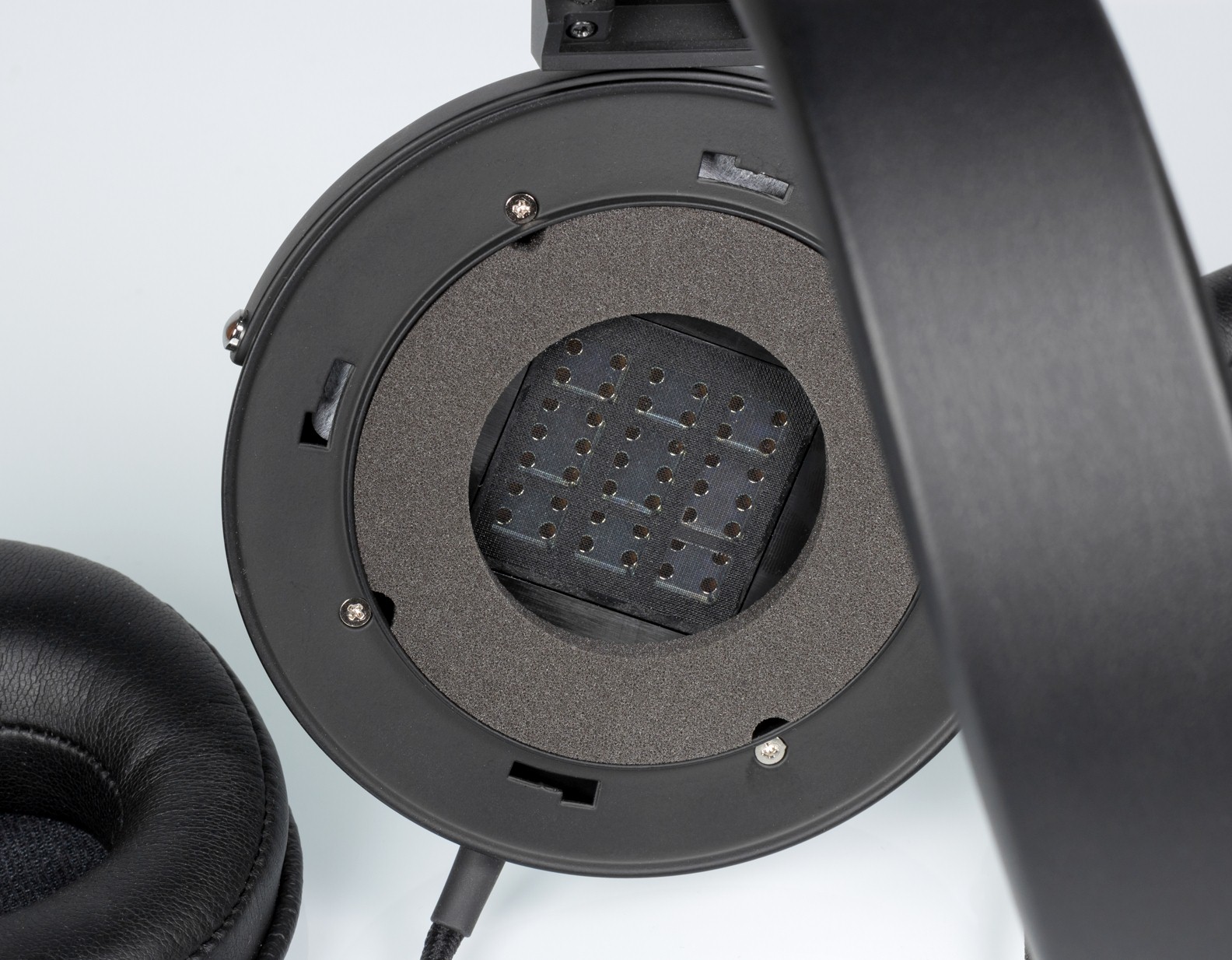

Опубликовано 2 сентября, 20169 г На фостексы никто и не собирался равняться. Вот это фото просто убивает: Такие большие чашки, с такими маленькими излучателями. Size matters.
Опубликовано 2 сентября, 20169 г @Гаруспик,а вы из Pyralux AP 7163E пленку делали, верно? Изменено 2 сентября, 20169 г пользователем Ilya-s portable: jaybird x2, x3in the past: lcd2r1, lcd3, sr007mk1, sr007mk2, sr009, th900, hd800, d7000, dt911, he4 and many more ))
Опубликовано 2 сентября, 20169 г @Гаруспик,а вы из Pyralux AP 7163E пленку делали, верно? Из AC 091200EV
Опубликовано 2 сентября, 20169 г Ну у меня грань в 3мм. Я же не говорю "всем делать ку,я придумал гениальную вещь". Вопрос неравномерности воздействия магнита меня тоже волнует и я думаю делать дорожки такого дизайна чтобы воздействуящая сила разноудаленного магнита на них была одинакова. Как? Мне есть кому провести эту разработку и я покажу топологию. Может это и тупиковая ветвь, я не знаю.Про дизайн дорожек. Если их делать волной, как синусоида на плоскости!? Тогда возможно чувствительность, должна увеличиться и не равномерность воздействия магнитного поля снизится.!!??!! Отправлено с моего Redmi Note 3 через TapatalkLin, разжевываю еще раз , если прочитаете закон Ампера увидите что чувствительность при прочих равных ( В, сила тока в проводнике, длина проводника) у синусоидальной дорожки будет меньше , чем у прямой.Что касается Fostex t50rp , то цель RP -технологии не в получении более высокой чувствительности, сопротивления. Они даже магнитов ставят всего 3 пары на драйвер - не ужели думаете хотят с'экономить , не получить нужный разработчикам звук? Это отличные наушники для студийного сведения, а не для красивого аудиофильского звука.. Изменено 2 сентября, 20169 г пользователем Tralfamadorin Наушники: AKG240DF-600,BD DT990, CAL!,Audio-technica AD500,Audio-technica AD1000,Audio-technika R70x Изо/ОРТО : ТДС 5,5м,7,15,16,н21,н25, HiFiMan HE4,Audeze LCD2fazor,RealisticPro30, FostexT50RP, Sawafugi 32Om, 120 Om.Усилители: Ламповый SE на 6н9с+6ф6с, Ламповый OTL (от Danfi) 6Н23П+ 4 шт 6C19П-В, LynxHA61, Lynx HA46(Germanium), Назаровский Pecik ver 3 , Семигор,ЦАПы: Camelot Arthur v3.0: (на PCM1702+ ЦФ PMD100+выхлоп AD823AN),PCM58P+Germanium Output(Serg138), Назаровская Overture2.3(CXD1244S,TDA1541A), DIY TDA1541A(NOS), AsusXEO,Плееры: iHP100(MM4),Сayin N5,FiiO X3, FiiO X3-II.
Опубликовано 2 сентября, 20169 г @aztecss1986, ваще охуели KOMPLETE AUDIO 6/EMU Tracker Pre USB 2.0 -- Musatoff HA-4
Опубликовано 2 сентября, 20169 г Ну у меня грань в 3мм. Я же не говорю "всем делать ку,я придумал гениальную вещь". Вопрос неравномерности воздействия магнита меня тоже волнует и я думаю делать дорожки такого дизайна чтобы воздействуящая сила разноудаленного магнита на них была одинакова. Как? Мне есть кому провести эту разработку и я покажу топологию. Может это и тупиковая ветвь, я не знаю.Про дизайн дорожек. Если их делать волной, как синусоида на плоскости!? Тогда возможно чувствительность, должна увеличиться и не равномерность воздействия магнитного поля снизится.!!??!! Отправлено с моего Redmi Note 3 через TapatalkLin, разжевываю еще раз , если прочитаете закон Ампера увидите что чувствительность при прочих равных ( В, сила тока в проводнике, длина проводника) у синусоидальной дорожки будет меньше , чем у прямой.Что касается Fostex t50rp , то цель RP -технологии не в получении более высокой чувствительности, сопротивления. Они даже магнитов ставят всего 3 пары на драйвер - не ужели думаете хотят с'экономить , не получить нужный разработчикам звук? Это отличные наушники для студийного сведения, а не для красивого аудиофильского звука..Берегите свои зубы. Не уверен с Вашими знаниями, но с пониманием ... совсем плохо. BBB+Volumio+DAC AK4397, PS Audio DAC DigitalLink, (Cowon D2) => FluxLab HA-05r, (HA-JLH 1969), (Laconic HA-06), Pass Zen Head Amp Class A, Lynx HA-46, Lynx HAP-51 =>Grado RS1, Grado SR60, Sennheiser HD280pro, Philips Fidelio X2, Snorry SI-5.
Опубликовано 2 сентября, 20169 г Они даже магнитов ставят всего 3 пары на драйвер - не ужели думаете хотят с'экономить , не получить нужный разработчикам звук? Это отличные наушники для студийного сведения, а не для красивого аудиофильского звука.. Да, думаю хотят сэкономить. И нет, это не отличные наушники. T50Rp в стоке это очень плохие наушники. Хуже практически любой динамической модели за те же деньги.
Опубликовано 4 сентября, 20169 г вот я снова вернулся) тут раздобыл себе училок для наушников с алиэкспреса на 2 Вт и уже на радостях врубил свои изодинамы и был расстроен. обрыв уже трижды клеенной дорожки. потому решил попробовать вытравить снова. немного доработал форму меандра и думаю что было бы неплохо оставить совместимость с выводами старого драйвера, но это в новой версии. узнал тут ещё о новом для себя растворе травления - лимонная кислота, перекись водорода и соль. травит быстрее, реактивы простые.
