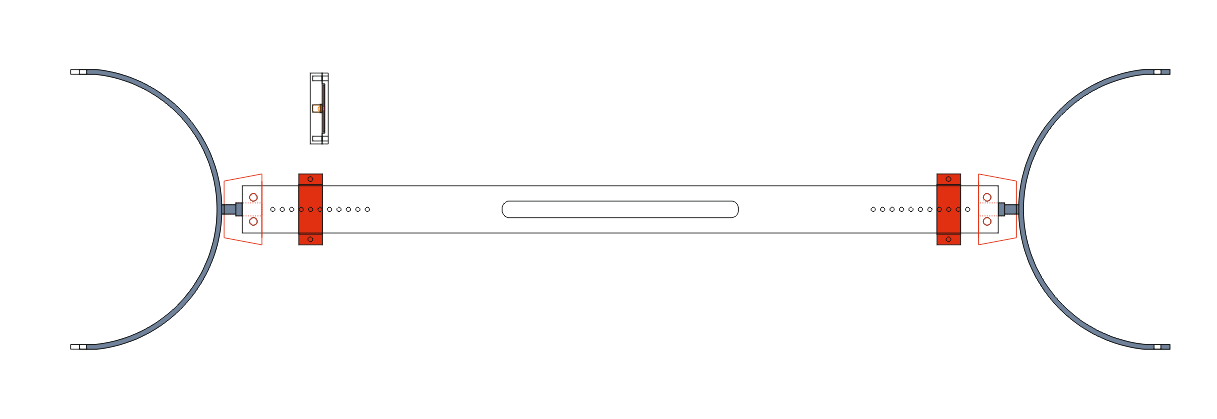

Создать удобное и технологичное оголовье оказалось лишь немногим проще, чем собственно создание драйверов. Дорисовал, воплощу в металле в течении недели, надеюсь.



Перепробовав несколько вариантов пришел к выводу, что двигать оголовье удобнее, чем двигать чашки. Систему стырил у hifiman. Передвигаться будет кожаное оголовье по дырочкам в стальной пружине с помощью вот такого подпружиненного плунжера

Круть. Почти все пролопатил на одном дыхании! Один только момент.

@Гаруспик, Вы когда звук более менее оттюнингуете, доведете до ума разума... Даже не знаю. Киньте конкурс для промдизайнеров или так обратитесь. Эти наушники должны выглядеть классно!

Думаю, дерево + черный матовый метал это круть. Ну только не глянец как в хифименах. Оголовье там все круто. Дизайн в порядке, правда более скруглен чем сами корпуса.

Мне если честно очень рисунок решетки не нравиться. Там где переходит в тонкое. Думаю в таком варианте лучше смотрятся прорези оданаковой ширины, как в разных вариантах аудизов.

Обязательно, как только скелет без косяков будет сделан я обращусь к дизайнеру.

Здравствуйте, тоже заинтересовался темой, но уперся в материал.

Где купить фольгированный пэт все же? (Или может кто из участников продаст пару метров? (Москва или почта).



Прошерстил авито/ньюмолоток и мелкие форумы — ничего. Пробовал связаться с nppoptima.ru — сообщили что сейчас пленку не реализуют.



50 квадратов у китайцев заказывать не особо хочется и вряд ли получится, разве что вскладчину с кем-нибудь.

Изменено 12 сентября, 20169 г пользователем restlein

Я потратил годы (без преувеличения) на поиск. Вы можете мне не верить, но я "сдал" два единственных нормальных варианта. Да, не бесплатны эти варианты.

Увы.

Я потратил годы (без преувеличения) на поиск. Вы можете мне не верить, но я "сдал" два единственных нормальных варианта. Да, не бесплатны эти варианты.

Увы.



Уважаемый Гаруспик, а Вы бы не могли бы уточнить, где именно Вы покупали Pyralux (прошу прощения, если Вы уже говорили об этом, а я не заметил), поскольку ни в одном из известных мне и паре первых страниц гугла мест, я не смог найти именно AC 091200EV.

Изменено 15 сентября, 20169 г пользователем aleister

Я потратил годы (без преувеличения) на поиск. Вы можете мне не верить, но я "сдал" два единственных нормальных варианта. Да, не бесплатны эти варианты.

Увы.



Уважаемый Гаруспик, а Вы бы не могли бы уточнить, где именно Вы покупали Pyralux (прошу прощения, если Вы уже говорили об этом, а я не заметил), поскольку ни в одном из известных мне и паре первых страниц гугла мест, я не смог найти именно AC 091200EV.

Присоединяюсь



Отправлено с моего Redmi Note 3 через Tapatalk





Через Яндекс ищем DuPont™ Pyralux® AC,

попадаем на сайт производителя.

В Питере ООО "Торговый Дом "Абсолют",

300 евро за квадрат. Рулон 50квадратов, стоимость можно посчитать.

Можете поискать Алюмофлекс, китайцы шлют пробники.

Изменено 15 сентября, 20169 г пользователем safary147

Я покупал Pyralux непосредственно в США у Dupont. Цена около 120$ за квадрат. Купить надо много, да. Что и было сделано. Но можно запросить и сэмплы.



Алюмофлекс я пробовал и уже писал где можно купить 12+12 пленку. Меня не устроила надежность. Если Audeze имеет право работать по пол года, то для меня это недопустимо. Что позволено Цезарю не позволено быку.

Я покупал Pyralux непосредственно в США у Dupont. Цена около 120$ за квадрат. Купить надо много, да. Что и было сделано. Но можно запросить и сэмплы.



Алюмофлекс я пробовал и уже писал где можно купить 12+12 пленку. Меня не устроила надежность. Если Audeze имеет право работать по пол года, то для меня это недопустимо. Что позволено Цезарю не позволено быку.



Благодарю за информацию. Однако выходит не бюджетно ни разу. Честно говоря заморачиваться с Dupont да и с китайцами желания особо нет. Изначально вся эта идея привлекала именно возможностью изготовления излучателей, что называется "на коленке", а вот добывать Pyralux с такими сложностями уже не тянет. Плюс, даже если скажем и добыть этот самый Pyralux, то вряд ли в домашних условиях получится нормально дорожки организовать, а если и получится, то, скорее всего, путём проб и ошибок, а это расходы уже несколько более значительные чем сходить в магазин и купить рукав для запекания да фольгу. В таком ключе проще будет изодинамические наушники купить. Жаль, что уважаемый SACD давно ничего не рассказывал, как у него дела с его излучателями обстоят.

Жаль, что уважаемый SACD давно ничего не рассказывал, как у него дела с его излучателями обстоят.

Пока все в процессе. На фоне промышленного изготовления хвалиться нечем.

На данный момент осваиваю новое для себя оборудование ЧПУ, лазерный гравер. Оттачиваю методику изготовления мембран на лазерном гравере: фольгированный лавсан, натягивается на пяльцы, далее наносим краску, дорожки выгравировываем лазером и травим в хлорном железе. Первые результаты обнадеживают. Краска наносится равномернее фоторезиста и тонера, адгезия замечательная, тончайшие дорожки не вопрос. Лавсан фольгированный для черновых проб использую самодельный, для чистовых из упаковок от сгущенки (фото ранее приводил).

Обязательно попробую выгравировать дорожки тончайшей фрезой (думаю бредовая мысль, но испробую) и далее методом наката нанести на лавсан (как ТДС15). Более перспективно вырезать дорожки непосредственно лазером из фольги, но такой мощный лазер мне не по карману

Лавсан надо смотреть в пищевой промышленности. Обычно, там используют ламинат - лавсан, фольга и полиэтилен (высокой или низкой плотности), так вот в упаковке сгущенки полиэтилен легко отделяется.

Я конечно за приобретение вскладчину нужного материала

Жаль, что уважаемый SACD давно ничего не рассказывал, как у него дела с его излучателями обстоят.

Пока все в процессе. На фоне промышленного изготовления хвалиться нечем.

На данный момент осваиваю новое для себя оборудование ЧПУ, лазерный гравер. Оттачиваю методику изготовления мембран на лазерном гравере: фольгированный лавсан, натягивается на пяльцы, далее наносим краску, дорожки выгравировываем лазером и травим в хлорном железе. Первые результаты обнадеживают. Краска наносится равномернее фоторезиста и тонера, адгезия замечательная, тончайшие дорожки не вопрос. Лавсан фольгированный для черновых проб использую самодельный, для чистовых из упаковок от сгущенки (фото ранее приводил).

Обязательно попробую выгравировать дорожки тончайшей фрезой (думаю бредовая мысль, но испробую) и далее методом наката нанести на лавсан (как ТДС15). Более перспективно вырезать дорожки непосредственно лазером из фольги, но такой мощный лазер мне не по карману

Лавсан надо смотреть в пищевой промышленности. Обычно, там используют ламинат - лавсан, фольга и полиэтилен (высокой или низкой плотности), так вот в упаковке сгущенки полиэтилен легко отделяется.

Я конечно за приобретение вскладчину нужного материала

отлично вместе с Pyralux Гаруслика уже что-то похоже на hi-end мембрану

Sacd имхо только фоторезист даст вам стабильный м повторяемый результат. Ну а я торможу с изготовлением так как все детали по месяцу жду из Китая. Во всей Украине ,например, не было гнезда мини хлр .

Во всей Украине ,например, не было гнезда мини хлр .

Гаруспик, простите, Вы, возможно там уже смотрели, но я на гертруде их брал вполне спокойно пару лет назад. В магазине Чип, что сразу слева от входа в Аракс.

@fred_com, ключевое слово "пару лет назад". Доллар прыгнул с 8 до 26 а вместе с ним пропорционально и все цены.

Всё что мало мальски не массовое на складе не лежит. В этом Чипе я бывал неоднократно, как и в Космодроме. Нет корпусных mini xlr, только кабельные части.

@Гаруспик, понял. Беда, конечно.

@Гаруспик, если не секрет, какой наполнитель был использован для набивки амбушюр?

Изменено 3 октября, 20169 г пользователем Goo8s

@Гаруспик, если не секрет, какой наполнитель был использован для набивки амбушюр?



Такой какой был в мастерской по пошиву мебели и салонов авто и был приятен мне на ощупь Какой-то memory поролон. Вот такой http://matromarket.ua/memory-foam-ili-pena-s-effektom-pamyati-formy.



Завтра должен получить парочку других амбюшур. Посмотрим как сшили. И только вчера приехали всякие ништячки с алиэкспресс, которых мне не хватало для создания наушников. Думаю, на след неделе покажу функциональный прототип удобного оголовья. Чтобы без всяких винтов-закруток, а на защелках.

на принтере печатать эти меандры на пиралюксе без проблем!

http://www.pcbway.fr...d_Circuits.html

Изменено 12 октября, 20169 г пользователем kri4alkin

Привет всем! Хотелось бы уточнить, как лучше отделять лавсан от полиэтиленовой пленки? Именно касательно технологии отделения. Нашел на работе пакеты от радиоэлементов. Размер 50 на 50 см. Сам лавсан тонкий, но отделить никак не получается, рвется, алюминий наполовину может остаться на полиэтилене. Сгущенка, как вариант, но сладкого не ем От сгущенка пакет, лавсан отделяется легко?

Привет всем! Хотелось бы уточнить, как лучше отделять лавсан от полиэтиленовой пленки? Именно касательно технологии отделения. Нашел на работе пакеты от радиоэлементов. Размер 50 на 50 см. Сам лавсан тонкий, но отделить никак не получается, рвется, алюминий наполовину может остаться на полиэтилене. Сгущенка, как вариант, но сладкого не ем От сгущенка пакет, лавсан отделяется легко?

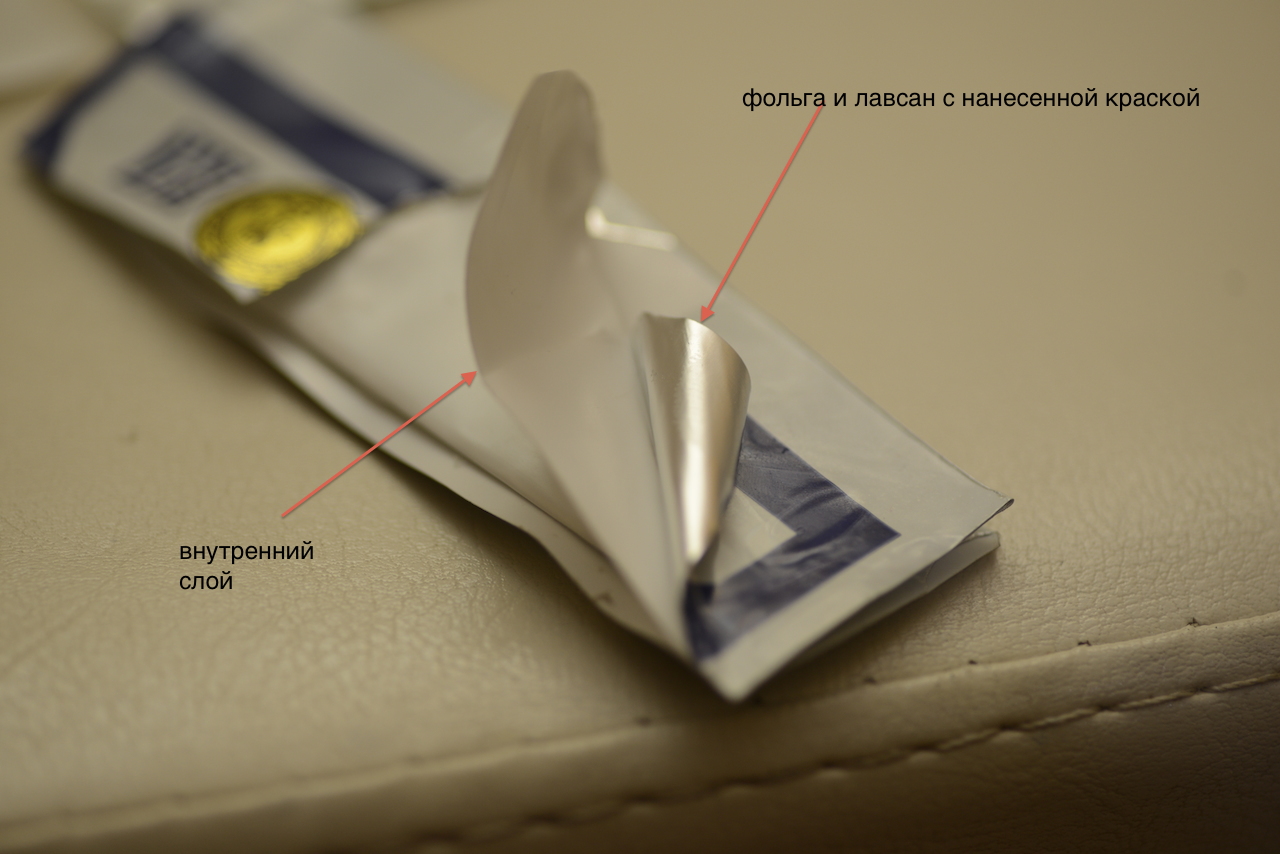

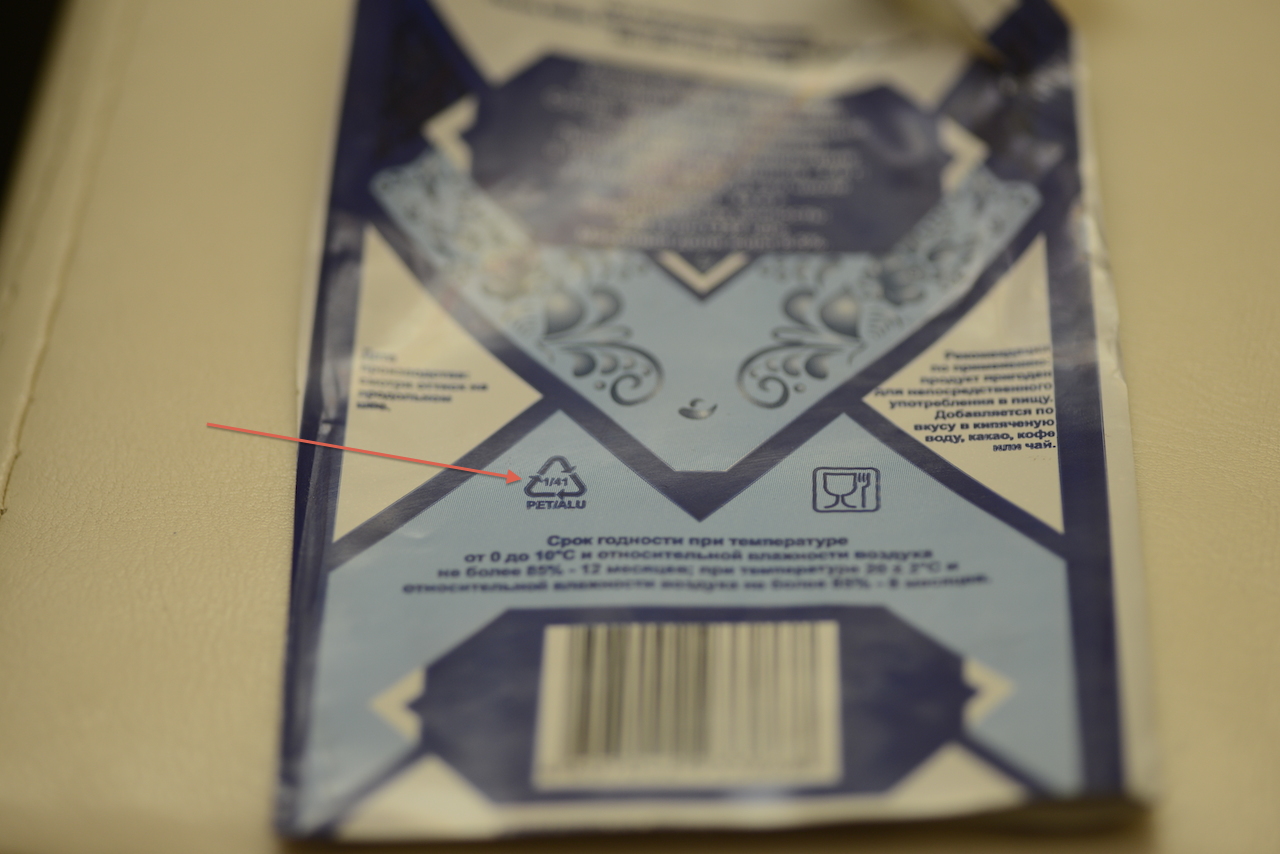

Не всякую упаковку удается разделить. Прозрачный полиэтилен очень прочно связан, я его и лазером пытался прожечь А вот в сгущенке можно разделить, но не всякой. Внутренний слой должен быть белый (может это даже не полиэтилен?) и толстый - он легко отделяется. Упаковку на сварном шве прям в магазине оцениваю (ничего ковырять не нужно и так видно), эти упаковки жестче конкурентов. Еще обращайте внимание на надпись PET/ALU.

Спасибо, собственно сгущенка - на самый крайний случай. Пока пробую фольгу клеить на бф-2 к лавсану. Первый приклей не пошел, выдавил весь клей шпателем. Вопрос, если сначала раскатать клей, потом разнять фольгу и лавсан, как потом их друг к другу прикатать без пузырей, клей то будет подсохший? Непонятка. Или клей недосушивать? Бф-2 нормальный. Искал долго, но нашел. Нужен был по авиамодельным делам.







Изменено 20 октября, 20169 г пользователем Valera_o

Вопрос, если сначала раскатать клей, потом разнять фольгу и лавсан, как потом их друг к другу прикатать без пузырей, клей то будет подсохший? Непонятка. Или клей недосушивать? Бф-2 нормальный. Искал долго, но нашел. Нужен был по авиамодельным делам.

После раскатывания клея разделяю фольгу и лавсан, но не полностью оставляя мм 3 на краю соединенными, подсушиваю клей и соединяю в обратном направлении с помощью пластиковой карты (импровизированный шпатель). Иногда пузыри проскакивают, но зависит от их размера и места, если пузырь будет м/д дорожек мембраны аккуратно прокалываю через фольгу и выпускаю. клей дозирую шприцем, для разных размеров заготовок из фольги свое кол-во клея (для обеспечения мин. симметрии), подбирается экспериментально. Ну и размер заготовки из фольги стараюсь подгонять максимально под площадь дорожек, т.к. чем меньше размер листка фольги - тем проще работать и меньше брака.

Есть идея использовать авиамодельную пленку. На ней есть клеевой слой, активируемый нагревом. Кусочек уже прикатал - держится хорошо, но надо проверить в работе.

Есть идея использовать авиамодельную пленку. На ней есть клеевой слой, активируемый нагревом. Кусочек уже прикатал - держится хорошо, но надо проверить в работе.

попробуйте и дайте нам знать о результатах, очень интересно а как у нее с растяжимостью? не будет со временем парусить и бить о магниты?
