У меня в свое время встал такой же вопрос. Долго искал, уже собирался делать сам и случайно наткнулся на http://www.stoiky.ru/goods-310.html

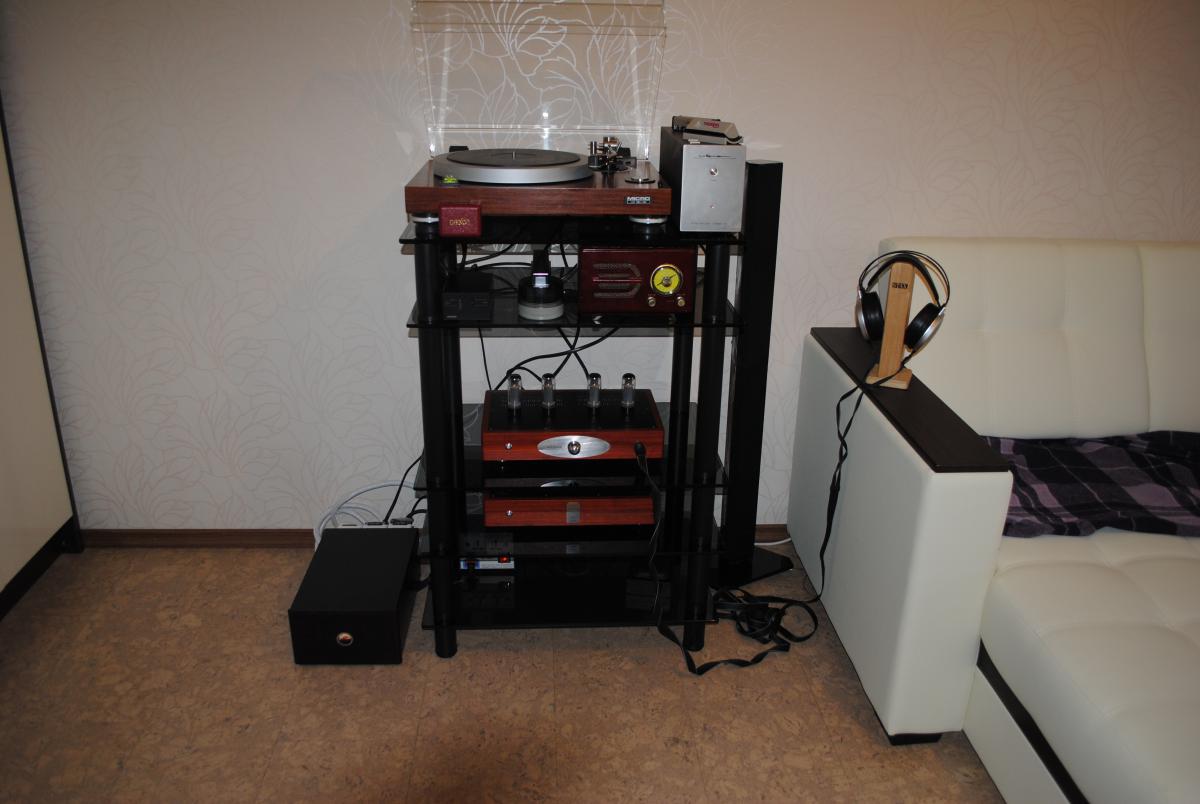

А у меня такая. Ох и намучаемся мы с тобой с пылью . У меня за пару дней уже покрывается. В полутьме нормально, но стоить отодвинуть шторы... Я сначала раз в неделю протирал, потом запарился. Дерево столько не собирает, сколько стекло. Оно как магнит, хоть антистатиком протирай...

[Khronos 1 003]

А у меня такая. Ох и намучаемся мы с тобой с пылью . У меня за пару дней уже покрывается. В полутьме нормально, но стоить отодвинуть шторы... Я сначала раз в неделю протирал, потом запарился. Дерево столько не собирает, сколько стекло. Оно как магнит, хоть антистатиком протирай...



Да блин из-за этого очиститель воздуха купил. Положительный эффект есть, на своем опыте убедился, что очиститель воздуха = ненужное го***. А все отзывы в и-нете походу продаваны пишут.

[Pipha 305 3 Тракты]

у меня на колонках (типа под тёмное дерево) - за пару дней довольно много пыли накапливается. Я полагаю, что моя проблема - в книжных полках. Книги "пылят". Даже вроде как замечал, что на колонке ближе к стеллажу быстрее набирается пыль. Стас в гостях был - удивлялся, что я GES не протираю. А ведь я его протираю! Вроде как выяснилось не реже, чем Стас протирал - ж).

[frol77 67]

О колесиках я жалею по причине, что у меня в планах или питание флюкс или регенератор. Который будет так же в стойке. Т.е. фактически от самой стойки будет всего один провод питания к розетке. И если бы она была на колесиках, я бы мог передвигать свою систему по квартире без какого либо напряга. Уже просто несколько раз была ситуация, когда это было бы полезным.

Я с колёсиками такую фигню притащил http://спам.ru/auction/f130461429.html 40 кг.

[Kzakkttixx 389 1 Тракты]

у меня на колонках (типа под тёмное дерево) - за пару дней довольно много пыли накапливается. Я полагаю, что моя проблема - в книжных полках. Книги "пылят". Даже вроде как замечал, что на колонке ближе к стеллажу быстрее набирается пыль. Стас в гостях был - удивлялся, что я GES не протираю. А ведь я его протираю! Вроде как выяснилось не реже, чем Стас протирал - ж).

И у меня как раз книжные полки на стене над стойкой. На них всегда намного больше пыли накапливается, чем на полках шкафа напротив

[Ilya-s 812 1 Тракты]

у меня тоже под аудиоаппаратуру стойка от metaldesign

точную модель не помню, но стекло очень темное, оттого можно легко считать кол-во слоев пыли =)

[pinh0le 10 938 23 Тракты]

Я купил мойку воздуха специально от пыли (еще до увлечения аудио... плёнки сохли в комнате, потом при печати были трудности) Эффект есть, но недостаточный

А пыль и из-за книг, и шмоток, даже просто с улицы наносит...

[Khronos 1 003]

Я с колёсиками такую фигню притащил http://спам.ru/au...f130461429.html 40 кг.

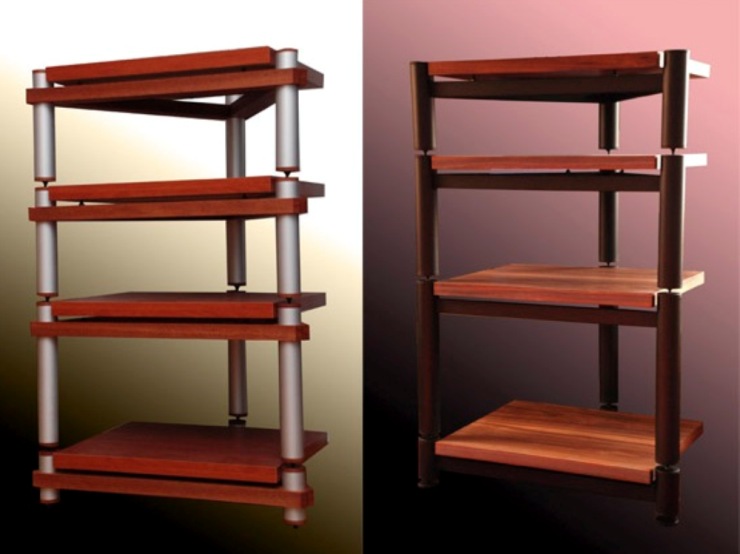

Мне готовые не подходили. Да лимит цены был жесткий, до 10к. Ну и понятно, у меня тоже порядка 40 Кг.

Изменено 6 сентября, 2013 пользователем Khronos

[Kzakkttixx 389 1 Тракты]

@Ilya-s, да, я выбрал хром + дымчатое стекло. Оно самое темное...

[frol77 67]

Я с колёсиками такую фигню притащил http://спам.ru/au...f130461429.html 40 кг.



Мне готовые не подходили. Да лимит цены был жесткий, до 10к. Ну и понятно, у меня тоже порядка 40 Кг.



Тогда только стекло. TAOC зараза дорог и б\у. Я с переездом разгребусь и наверное авторскую закажу,по размерам.

[Pipha 305 3 Тракты]

Обновленные фотографии системы:



...шапку темы тоже обновил - ж)

[Pipha 305 3 Тракты]

пара комментариев к стойке:



Система состоит из вертикальных брусов, на которые в свою очередь крепятся "боковые планки", на боковые планки кладутся доски. Крепления саморезами в соответствие с этой схемой + дополнительные. Вдоль задних вертикальных брусов пущено ещё две вертикально доски для придания дополнительной жесткости.

Собирал сначала каркас (самая верхняя и нижняя полки прикрепил к вертикалям, создав контур параллелепипеда с верхней и нижней гранями-полками). Потом снизу вверх добавлял боковые планки (перекладины) и монтировал на них остальные полки. При таком порядке сборки сверху всё время было достаточное пространство для того чтобы удобно было монтировать. Соответственно если вдруг придётся разбирать (чего я не планирую) - первое что приходит на ум - обратный порядок.

Конструкция максимально открытая - чтобы добиться максимальной вентиляции и максимального доступа со всех сторон

Доски лакировал - до сборки: целиком в комнате не хотел лакировать - либо всё застилать и кучу всего выносить, либо можно что-то запачкать - как не хотел и выносить в собранном виде.

Лакировал одним слоем - дикий цейтнот. В идеале нужно было бы минимум слоя два-три. Чтобы обойтись одним слоем я старался потолще слой класть, но не слишком переборщить при этом. Совсем не лакировать тоже не хотел - нужно как-то "защитить древесину".

В идеале на задней плоскости хорошо бы ещё устроить перекрестные (диагональные) крепления - дополнительная подстраховка (ещё один уровень защиты) от шатания и от риска "складывания" ("коллапса") - ж).

Сетевые провода пускал по боковым стенкам: у компонент с правым расположением коннектора вдоль правой стенки, с левым - соответственно вдоль левой. По задней стенке идут сигнальные провода. Таким образом сигнальные и сетевые кабеля максимально разнесены.

Внизу вместо одной из боковых планок - доска - с прицелом крепить на ней розетки.

Вперспективе, хоть и маловероятна, но возможна постановка на колесики.

Расположение компонент на полках в "максимальной" возможно перспективе (снизу вверх): регенератор, АС усилитель, CD, USB транспорт, DAC, электростатический усилитель, проигрыватель грампластинок, динамический тракт.

расстояние между горизонтальными планками одинаково так что в принципе нет узких мест, исключающих перестановку на них других от исходно задуманных компонент. Так что если что, велика свобода перестановки компонент.

Однако на ряде горизонтальных планок полки не закреплены, а как правило сняты: над регенератором, АС усилителем, электростатическим усилителем, проигрывателем грампластинок. Сделано это чтобы удвоить пространство над ними - улучшить охлаждение и обеспечить возможность слушать пластинки. Если что - доски можно доложить, обеспечив максимальное количество полок. С хранением незакрепленных досок пока они не используются проблем не вижу. Сейчас - в основном - на верхней полке.

Изменено 7 сентября, 2013 пользователем Pipha

[pinh0le 10 938 23 Тракты]

Стойка у вас довольно высокая и узкая, и косых перекладин нет. Не качается, верх не ведет?

[Pipha 305 3 Тракты]

Стойка у вас довольно высокая и узкая, и косых перекладин нет. Не качается, верх не ведет?



Полезная площадь стойки 50*60 см2. Если попробовать качать - немного качается. Если специально не раскачивать - не качается. Икеевский стеллаж (есть на фотографиях) хотя и с диагональным усилением, качается больше. Как и писал, чтобы снизить этот эффект сзади дополнительно вдоль вертикальных брусьев пустил две доски и максимально усиливал монтаж (немного избыточно, как полагаю по саморезам и площади, которая при креплении ими работает). Косые перекладины есть сомнения добавить - но пока не тороплюсь. Что значит "ведет верх" не вполне понимаю - видимо не ведёт - если вы скажете, что это значит - смогу сказать наверняка. Буду благодарен любым замечаниям и комментариям по решению и его реализации - ж).

Изменено 7 сентября, 2013 пользователем Pipha

[pinh0le 10 938 23 Тракты]

да я не покритиковать и не из праздного любопытства, тоже ж собираю...

Под "качается" я имел в виду нет ли риска завалить всю конструкцию, например, неудачно потянув за провод. А "ведет" это когда вертикальные стойки из-за недостаточной "связки" под весом аппаратуры становятся не перпендикулярны полу.

Как я понял, саморезов вполне достаточно. Я уже все разметил и выпилил, сейчас стою перед дилеммой: либо проморить и залакировать, но тогда крепить на саморезы, либо склеить и уже потом лакировать. Вариант с мастикой еще интересен...

А чтобы не вело, вместо косых перекладин, думаю может заднюю стенку из цельного щита сделать. Коронкой отверстий наделать сантиметров по 6-8 в диаметре, и провода пройдут и вентиляция будет...Только вот надо ли так утяжелять...

[Pipha 305 3 Тракты]

да я не покритиковать и не из праздного любопытства, тоже ж собираю...

Под "качается" я имел в виду нет ли риска завалить всю конструкцию, например, неудачно потянув за провод. А "ведет" это когда вертикальные стойки из-за недостаточной "связки" под весом аппаратуры становятся не перпендикулярны полу.

Как я понял, саморезов вполне достаточно. Я уже все разметил и выпилил, сейчас стою перед дилеммой: либо проморить и залакировать, но тогда крепить на саморезы, либо склеить и уже потом лакировать. Вариант с мастикой еще интересен...

А чтобы не вело, вместо косых перекладин, думаю может заднюю стенку из цельного щита сделать. Коронкой отверстий наделать сантиметров по 6-8 в диаметре, и провода пройдут и вентиляция будет...Только вот надо ли так утяжелять...



Ну и я вроде как настроен конструктивно по отношению к критике. К тому же вы поднимаете вопросы, которые возникали и у меня в процессе. После загрузки аппаратурой я не заметил, чтобы как-либо отклонился верх. Не берусь давать советы - будет ли со щитом лучше - это чуть ли не первый мой опыт сборки подобной мебели. На счёт морилки я думал, но вот как-то остановился на одном слое лака. А клеить компоненты даже соблазна не возникало - мне показалось, что саморезы это необходимо и достаточно. Что касается короночных отверстий, мне бы наверняка не хватило бы одного ряда - где-то провода выходят слева из компонент, где-то - справа. И в разных местах для разных компонент, что значило бы либо ограничения перестановки компонент, либо больше проводов идут близко к друг другу, больше изгибов проводов нужно и т.п., чего я бы попытался избежать. Но мне легко представить, что прочность бы при этом действительно заметно возросла. Вес вроде как меня не сильно пугает - всё равно что просто у стены дополнительно поставить мебельный щит - где-то что-то у меня в шкафах довольно стоит - а дно шкафов не кажется прочнее пола. Тем более, если этот щит будет всей своей гранью стоять на полу, а не "висеть" на ножках. Ещё могу отметить, что моя стойка легче если раскачивать раскачивается влево-вправо, чем вперед-назад. Вперед-назад вообще практически не раскачивается.

[pinh0le 10 938 23 Тракты]

Я прикидывал, суммарный вес аппаратуры под 150 кг получается - как бы немало давить будет. С другой стороны и инертность выше, за раскачку можно не опасаться.

Клей хочется применить не из-за прочности, а только лишь из-за более эстетичного вида

То что у вас стойка в стороны шатается, а вперед-назад нет это понятно - перекладины лишь в одной плоскости расположены. Хочется вообще этот момент исключить, потому как у меня судя по всему стойка на стену упираться не будет из-за конструктивных особенностей (провода можно будет развести только сзади).

[Pipha 305 3 Тракты]

Я прикидывал, суммарный вес аппаратуры под 150 кг получается - как бы немало давить будет. С другой стороны и инертность выше, за раскачку можно не опасаться.

Клей хочется применить не из-за прочности, а только лишь из-за более эстетичного вида

То что у вас стойка в стороны шатается, а вперед-назад нет это понятно - перекладины лишь в одной плоскости расположены. Хочется вообще этот момент исключить, потому как у меня судя по всему стойка на стену упираться не будет из-за конструктивных особенностей (провода можно будет развести только сзади).



У меня к стене стойка не прислоняется. Доски действительно только в одной плоскости (на всякий случай подчеркну, что они не диагональные, а вдоль брусьев). Я думал ещё и о боковых досках - но там есть некоторые ньюансы реализации. Я и на задние не сразу решился - и когда их нужно было приделать, пришлось заново пересобирать стойку - выравнивать положение полочных досок под вертикальные доски. Правда я только начал в этот момент сборку, так что много времени на это не ушло.

[Fireblade 951]

Занавес общий сделать хорошо ещё от пыли. На время прослушивания продумать чтобы легко разблокировалась стойка с аппаратурой. Из пленки например можно на резинке.

[Pipha 305 3 Тракты]

... сегодня снова снился сон с наушниками. Был в гостинице, в будущем, и от меня сбежал консъерж, который должен был что-то доставить в номер и с которым мы для этого поднимались в лифте. Администратор предложить ловить мальчиков, бегающих по коридору. Когда я выловил одного, мальчик попытался меня ударить, но я перехватил руку и прижал его к полу. На мальчике было две пары наушников - какие-то beats и HD800. beats на ушах, HD800 - на шее.

- Хорошие наушники, - говорю я ему, подразумевая HD800.

- Ну да, ничего - отвечает мальчик - 15 т. стоили

- да нет, я не про beats, я про HD800. Они то, наверное, дороже были?

- Эти то? На эти 50 ушло. Но я их почти не слушаю. Так, на шее ношу.

[smc4pro 103]

@Pipha,

Очень мощная конструкция получилась. У меня доски в два раза тоньше.

Думаю, что никакие дигонали сзади не нужны. Чтобы такая стойка начала разваливаться надо на каждую полку поставить килограмм по пятьдесят.

Единственное, что вызывает сомнение - удобство подключения проводов, особенно слева.

[Pipha 305 3 Тракты]

@Pipha,

Очень мощная конструкция получилась. У меня доски в два раза тоньше.

Думаю, что никакие дигонали сзади не нужны. Чтобы такая стойка начала разваливаться надо на каждую полку поставить килограмм по пятьдесят.

Единственное, что вызывает сомнение - удобство подключения проводов, особенно слева.



мне сегодня доделывали шкафы - когда спросил, мастер подсказал, что в принципе если есть сомнения можно небольшие подпорочки в паре мест между боковыми планками вставить. Это просто и при этом должно заметно дополнительно сделать конструкцию жестче. Как и говорил, слева у меня проложены только некоторые кабеля питания. Если не слишком увлекаться игрой с сетевиками, чем я, по крайней мере пока, не занимаюсь, то вполне приемлемо.

[Urez 2 505]

Не помню, может давал ссылку...вспомнил что есть еще вариант заказа фурнитуры для проекта "сделай сам"

Изменено 18 сентября, 2013 пользователем Urez

[Pipha 305 3 Тракты]

...мало того, что удлинитель у T5p был изначально бра кованый, так и провод у разъёма после месяца интенсивной эксплуатации повредился. Буду ещё раз относительно T5p в ДХ по гарантии обращаться.

[Pipha 305 3 Тракты]

В настоящий момент у меня в гостях ряд интересных компонент:

- Сетевой кабель: Moon-Audio Black Dragon (на Berkeley DAC Alpha Series 2)

- Сетевой кабель: Shunyata Anaconda ZTron (на Cavalli LL2)

- Межблочный кабель: Acrolink 7N D-5000 (между ними)

- Межблочный кабель: Siltech Classic Anniversary (ждет своей очереди)

- Усилитель для динамических наушников: LynxAudio HA-61



Завтра мне отдавать дорогие сетевые кабеля:



Первым делом попытался послушать, есть ли разница с компьютерными кабелями

Мои родители и многие мои сотоварищи (технари) считают сомнительным даже тратить на это время, тем не менее я попробовал.

При быстром переключении дорогих сетевиков с компьютерными, сколько я не вслушивался, не смог уловить никакой разницы. Жена тоже ничего не слышала в слепом тесте.

В основном слушал разные кусочки довольно сложной и хорошо записанной композиции Zodiac Virtues группы Diablo Swing Orchestra альбома The Butchers Ballroom.

Пытался и просто слушать, и прислушиваться к сцене, и к деталям, и к тональному балансу и т.п.



Не надеюсь, что не согласных с отсутствием влияния проводов убедит, но в любом случае поделюсь и другим опытом:

Конвертирование записей высокого разрешения (пробовал с Бахом и ещё чем то) в стандарт 44100 16 бит удалось уверенно различить. Жена тоже различила в слепом тесте. И без "информационной подготовки" - что слушали и т.п.



Такие дела - ж).
