Схемотехника усилителей для наушников.

[Александр Карелин 3 723]

Электролит в них -органика, обкладки -люминь

[Gourmet 310]

Измерял напряжение в момент включения только на аноде, оно плавно растёт до номинального значения в течение примерно 15 сек. Однако не вижу причин, чтобы на катодном резисторе было как-то иначе.

Конечно, и 16 вольт для электролита в данном случае вполне хватило бы. Но вдруг я что-то не догоняю?

[Максим_В. 81]

Электролит в них -органика, обкладки -люминь

как ниобиевые. Хвалят.



Измерял напряжение в момент включения только на аноде, оно плавно растёт до номинального значения в течение примерно 15 сек. Однако не вижу причин, чтобы на катодном резисторе было как-то иначе.

Конечно, и 16 вольт для электролита в данном случае вполне хватило бы. Но вдруг я что-то не догоняю?

моя дурная привычка страховаться. только и всего.

[Александр Карелин 3 723]

Ну и те что на 105 градусов, тоже лучше в катод не ставить, там электролит видимо какой-то многокомпонентный и звук резкий в неприятном для уха диапазоне

[victorvvo 511]

Как-то раз три уважаемых господина из Киото затеяли спор о том, какой напиток лучше. Первый был убежден в преимуществах и пользе для здоровья хорошего коньяка, второй утверждал, что виски - единственный напиток, подобающий достойному мужу, а третий настаивал на том, что чище и полезнее охлажденной разведенки ничего и быть не может...

Примите как шутку.

[MS audio laboratory 179]

Если на катодном резисторе 4-5 вольт, то какой номинал по напряжению для шунтирующего электролитического конденсатора Вы бы выбрали, если руководствоваться только аудиофильскими соображениями? Цену и габариты в расчёт не берём.

На 16 В или 25 В. На большее напряжение брать нет смысла.

[Александр Карелин 3 723]

Киото-шмиото.... Вот только спора нет никакого... так высказались за свое... при этом не желая ни доказывать ни убеждать... Так что история и коктейль-бара несколько притянута ибо поучительность ея именно в наличии спора...

[александр шумилов 428]

не более 25вольт, может в момент включения замерить напряжение на катоде и уже исходя из этого плясать.?

Интересно что там замерять, отсутствие напряжения?

[Максим_В. 81]

не более 25вольт, может в момент включения замерить напряжение на катоде и уже исходя из этого плясать.?

Интересно что там замерять, отсутствие напряжения?

Если есть сомнения,то совет может быть только один,сначала померять.,потом ставить.

[александр шумилов 428]



Если есть сомнения,то совет может быть только один,сначала померять.,потом ставить.

Какие сомнения,вам же сказали: на катоде 4-5 вольт, в момент включения больше быть ну ни как не может.

Вот удивляюсь Карелин хвалит вас за ваши оригинальные схемы, а вы в двух соснах не можете разобраться,как так-то?

[Максим_В. 81]

Мне то ясно, мне иное не ясно. если есть сомнения,то почему совет сначала померять вызывает неприятие. Кстати вы забываете одну вещь ,весьма важную. разговор шел о том.что конденсаторы с более высоким напряжением звучат лучше. Я только высказал мнение,что пренебрегать ролью поляризируещего напряжения на обкладках не айс. Вот и вся дискуссия в паре строк. А вас куда несет ? Не упускаете возможности выставить меня идиотом? ваше право. При условии показа своего оригинального,нескопированного у других

[александр шумилов 428]

Мне то ясно, мне иное не ясно. если есть сомнения,то почему совет сначала померять вызывает неприятие.

Дык померили,ещё померить? Или сначала померить, а потом снова взяться за измерения?

[Максим_В. 81]

Читать внимательно пробовали ?

[Victor 55]

попробую внести разнообразие в обмен мыслями уважаемых Чатлан: http://4atlanin.ru/dictionary



полюбилась мне схема сия иноземная за параллельность ея выходного каскада на маломощных транзисторах: http://kstlab.web.fc2.com/pro003.html

Project Originality Limited Edition Headphone Amplifier

http://kstlab.web.fc...al/manual-2.pdf

Максим, может поругаете супостата иноземного за схему его неправильную?

Изменено 20 февраля, 2016 пользователем Victor

[Максим_В. 81]

А я разве замечен в разносе чужих идей ? Утром заведу в кап девятый ! Прогоню режимы. А так вк шиклаи ,запараллелены погруппно. А так на планшета не могу сказать.схема плохо читается

[Victor 55]

Ok

[Максим_В. 81]

Схема похоже с засадой! С16 ёмкость конская на опережение !!!....нет коррекции во входном каскаде.следовательно легко может перегрузиться..ввёл бы RL коррекцию между эмиттерами дифа !

Оу должен быть скоростным иначе пипец

Изменено 20 февраля, 2016 пользователем Максим_В.

[Максим_В. 81]

Интересно мнение местных профи. Я то простой плотник работающий сторожем !

[Максим_В. 81]

При низком качестве подстроечника вылет усилителя вместе с наушниками гарантирован.Это и к гадалке не ходи.

Не понимаю использования полевиков несогласованных на входе или всеже там согласованная пара в смд корпусе?

Резисторы 39 ом в коллекторах шиклаи? Смысл?

Или ошибка в схеме? Антизвонные цепи на входе шиклаи в сочетании с паразитной емкостью переходов не сыграют шутку при конских номиналах?

чет не верю я в достоверность схемы

[Victor 55]

чет не верю я в достоверность схемы

Максим, а вы у него спросите, у автора: https://twitter.com/toa_kurohane

а я вот верю, что Япония существует на самом деле

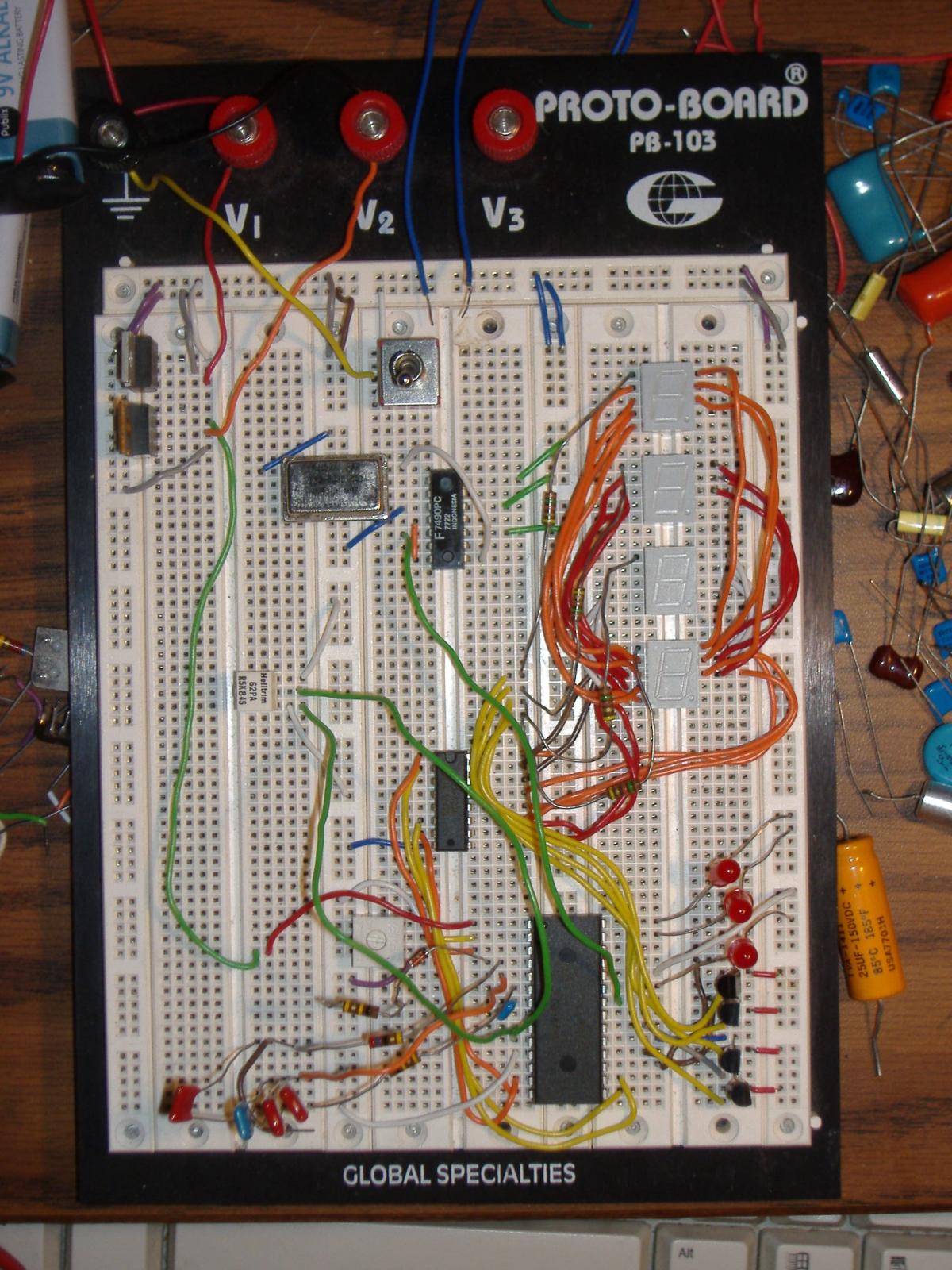

Максим, кроме отработки схем в симуляторе вы макетируете? пользуетесь макетными платами?

нынче это гораздо доступнее, чем 30 лет тому (макетка не моя))

[Negcreep 12]

@Victor,

с нынешними скоростными оу на такой макетке ничего хорошего не получить

[Victor 55]

это понятно, но вопрос остается

там, кстати, еще и стабилизатор оригинальный (и не высокочастотный))

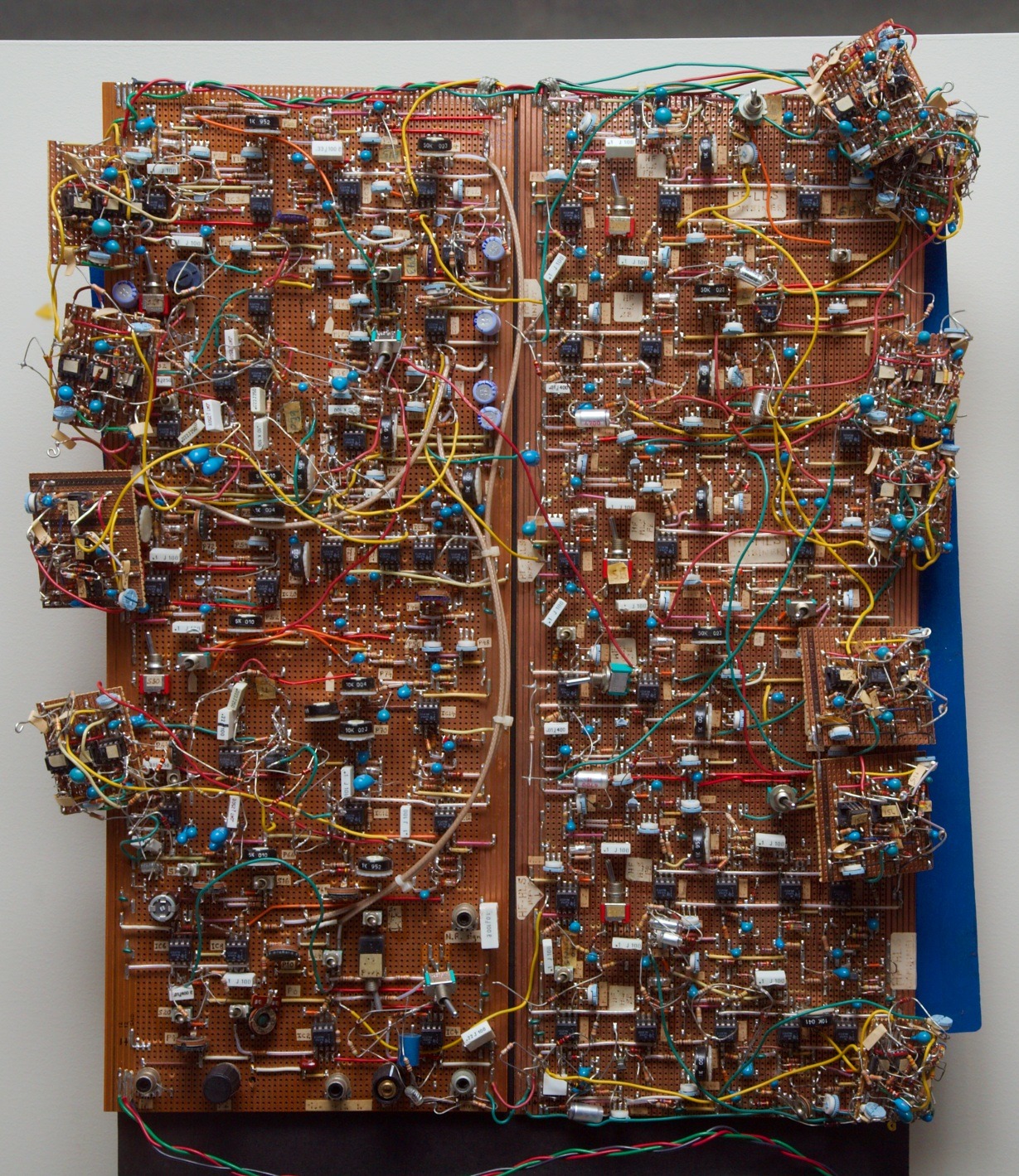

к примеру вот такое:

Изменено 20 февраля, 2016 пользователем Victor

[svas 607 6 Тракты]

к примеру вот такое:

еще такими штуками для красоты стены в квартире развесить, так раньше с компьютерами делали

[Victor 55]

и что? макетки в аудио уже отменили?

[Максим_В. 81]

мне проще печатку сделать свою чем макетки покупать. .

http://s54.radikal.r...7e4e010d1d9.jpg

http://s020.radikal....ea2a6b312d7.jpg

http://s017.radikal....7284518bb2e.jpg

http://s019.radikal....2d0d4bcc5e7.jpg

А вот и радиаторы одного из монстриков,трансы по 250ватт . толщина подошвы радика 20мм

http://s019.radikal....dffa397ee81.gif

Умею я рисовать платы и их делать?

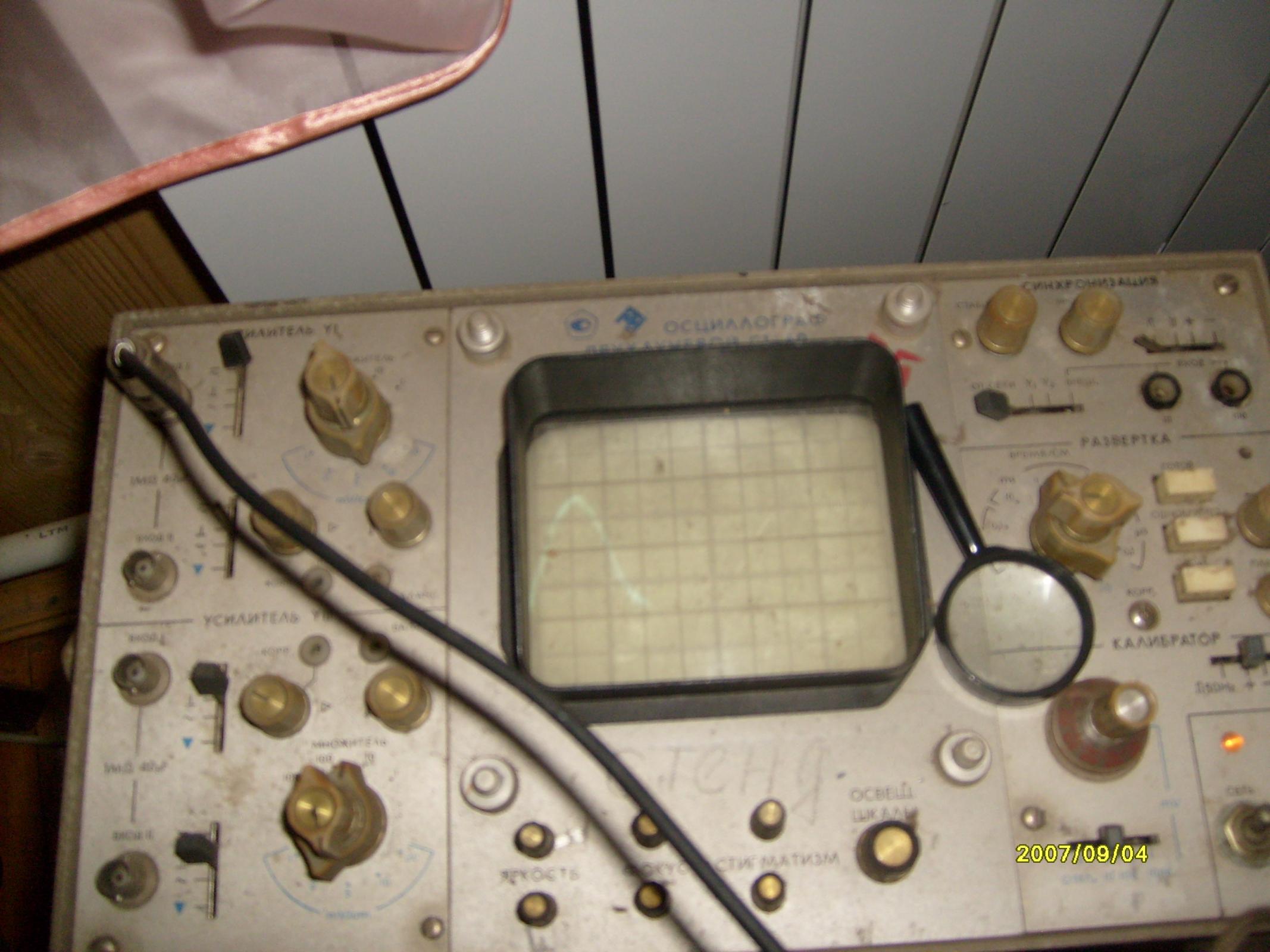

А вот мой мелкоскоп

а вот макетные платы параллельника

http://s018.radikal.ru/i515/1207/63/95d0b70091d4.jpg
