Схемотехника усилителей для наушников.

Опубликовано 1 февраля, 201610 г

Насколько сильный спад по басу у ТВЗ? Пробовал на ЗК 80-14000, такой диапазон самый комфортный, но эквалайзер прилично портит звук.

upnp-BBB-pcm63-VL2012-HD650v2.

Wiim Pro/Synology. PCM1702/63/56,TDA1540/41,AD1860. Уси.:Danfi/П`ецик/Abbas.Наушники: DT911/150,HD650,Sony MA900,RS1i,Denon 5200,musicmasterX1000Pro 600ом.было: PS500,W1000X,Grado RA1,SR325,Fostex HP-A8,W1000S,HE-4,AKG K712,Grado SR225i,DT990PRO,DT880PRO,violectric v200,Elfidelity USB-MAX,HM603,JVC-RX700,DSC1,FHA1.5

Опубликовано 1 февраля, 201610 г

К сожалению замеров нет у меня, но по памяти где-то так и есть. с ТВ3Ш бас еще ничего, но у него приличный спад на ВЧ, думаю кгц от 12. И доработать его нельзя. А с ТВЗ1-9 после доработки (домотки вторички) ВЧ неплохи, но бас хуже чем у ТВ3Ш.

После полной перемотки АЧХ вполне хорошая, но бас какой-то вялый, хотя по количеству и нормально.

1

Опубликовано 1 февраля, 201610 г

@Jaster, не нашел схемы Лаконик 04. он же и для низкоомных подойдет?

Для высокоомных и недорого, отл на 6н8с + 6н13с(6н5с) по схеме дарквойс или, лучше по схеме ВиктораВуу.
Отличный проверенный вариант.

ВикторВуу? Нашел только SE Лофтин-уайта на 6н13с

upnp-BBB-pcm63-VL2012-HD650v2.

Wiim Pro/Synology. PCM1702/63/56,TDA1540/41,AD1860. Уси.:Danfi/П`ецик/Abbas.Наушники: DT911/150,HD650,Sony MA900,RS1i,Denon 5200,musicmasterX1000Pro 600ом.было: PS500,W1000X,Grado RA1,SR325,Fostex HP-A8,W1000S,HE-4,AKG K712,Grado SR225i,DT990PRO,DT880PRO,violectric v200,Elfidelity USB-MAX,HM603,JVC-RX700,DSC1,FHA1.5

Опубликовано 1 февраля, 201610 г

В этой же теме сообщение #2457

Там же и первоисточник. :thank:

Делайте проще, усложнить всегда успеем.

Audeze LCD-3, Stax SR-404 Signature, AKM4499EQ DSD USB DAC, Apple Mac Mini i7+ Linear PS, ZEN Silver Monster Amp, 7N7+7C5 Transformer-coupled LCR Phonostage, Sylvania 6AG7+4300B PP Power Amp, Njoe Troeb CD Transport, Goldring/Lenco G-99 Vinyl Table with SME M2-12R Tonearm, Very High Purity Copper cables, Seas Thor Transmission Line 2-way Speakers

Мой блог https://www.easytubeamp.ru

Опубликовано 2 февраля, 201610 г

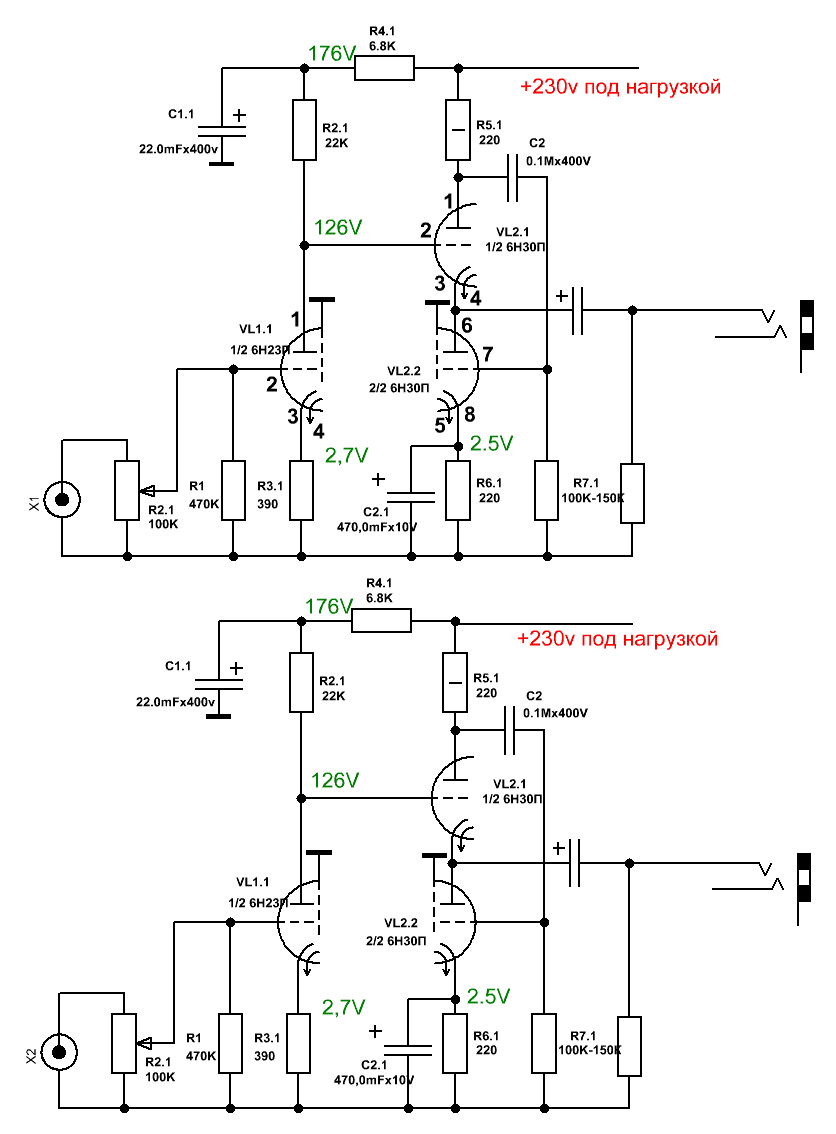

Лаконик 04. Кстати если жаба душит на 6н30п, можно и 6н6п. Правда выходное у него повыше будет.

1

Опубликовано 7 февраля, 201610 г

Хватит 47мкф для 650 на выход ОТЛ? Есть пара ничикон ES таких на 25в.

upnp-BBB-pcm63-VL2012-HD650v2.

Wiim Pro/Synology. PCM1702/63/56,TDA1540/41,AD1860. Уси.:Danfi/П`ецик/Abbas.Наушники: DT911/150,HD650,Sony MA900,RS1i,Denon 5200,musicmasterX1000Pro 600ом.было: PS500,W1000X,Grado RA1,SR325,Fostex HP-A8,W1000S,HE-4,AKG K712,Grado SR225i,DT990PRO,DT880PRO,violectric v200,Elfidelity USB-MAX,HM603,JVC-RX700,DSC1,FHA1.5

Опубликовано 7 февраля, 201610 г

25в мало.

Опубликовано 7 февраля, 201610 г

Я бы в таком бюджете посмотрел на гибридные решения - к примеру усилитель Семигор 2 на 13П1С с непосредственной связью с повторителем на cpc5602, или что-то вроде http://forum.vegalab...21&d=1448304871 - только это мощник, на выход хватит простого BSP129, ну и лампочку с меньшм мю стоит посмотреть. Усиление тока без трансформаторов я бы просто лампам не доверял.

Но вообще я бы сделал усилитель на NE5534 по Агееву и не мучился http://wzone.vegalab.ru/faq/headamp

Изменено 7 февраля, 201610 г пользователем steel_monkey

Меломанская система не делит записи на хорошие или плохие. Она позволяет юзеру самому делить их на талантливые и не очень.

2

Опубликовано 7 февраля, 201610 г

Усилитель уже есть на ОУ, не слушаю. Суть та же, что и усилок встройки, утомляет. Думаете семигор 2 будет интереснее ламповика на 6н8с-6п6с?

upnp-BBB-pcm63-VL2012-HD650v2.

Wiim Pro/Synology. PCM1702/63/56,TDA1540/41,AD1860. Уси.:Danfi/П`ецик/Abbas.Наушники: DT911/150,HD650,Sony MA900,RS1i,Denon 5200,musicmasterX1000Pro 600ом.было: PS500,W1000X,Grado RA1,SR325,Fostex HP-A8,W1000S,HE-4,AKG K712,Grado SR225i,DT990PRO,DT880PRO,violectric v200,Elfidelity USB-MAX,HM603,JVC-RX700,DSC1,FHA1.5

Опубликовано 8 февраля, 201610 г

Я бы обратил внимание на входную фильтрацию этого усилителя на ОУ (ктати, какая схема?), потому как, естественно, сигнал встройки очень зашумлённый. Фильтровать имеет смысл даже вторым порядком.

Меломанская система не делит записи на хорошие или плохие. Она позволяет юзеру самому делить их на талантливые и не очень.

Опубликовано 8 февраля, 201610 г

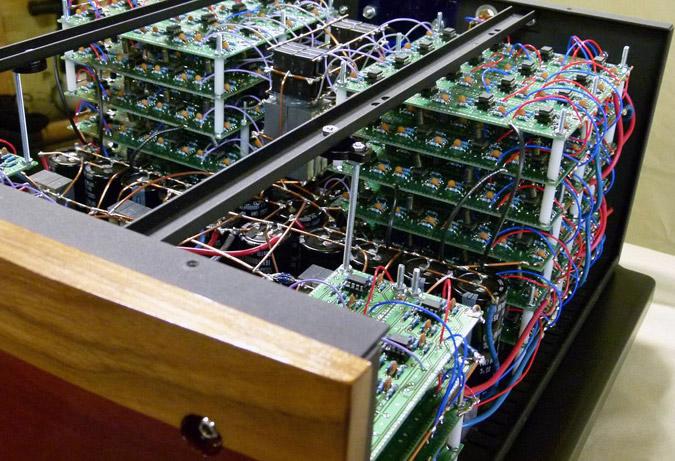

Blue Circle Audio NSL Stereo Amplifier

288 op-amps

Price: $19,500 USD

извините, навеяло по мотивам УНЧ Агеева

1

Опубликовано 9 февраля, 201610 г

Это 64 операционника в параллель? Одни фиг динамика там хреновая. Если НЕ5532 используют.

Опубликовано 9 февраля, 201610 г

Одни фиг динамика там хреновая. Если НЕ5532 используют.

а если нет ?

Conclusions

... The NSL was one of the best-sounding power amplifiers I have ever heard. I give it my highest recommendation.

Michael Wright

michaelw@soundstagenetwork.com

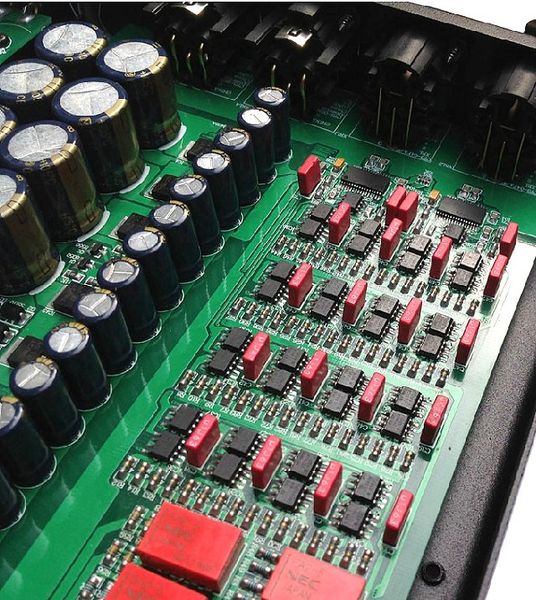

впрочем, есть и более дешевые и менее монструозные унч на операционных усилителях, к примеру:

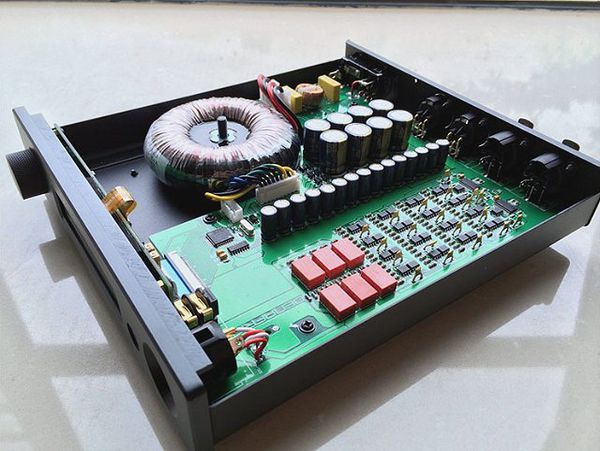

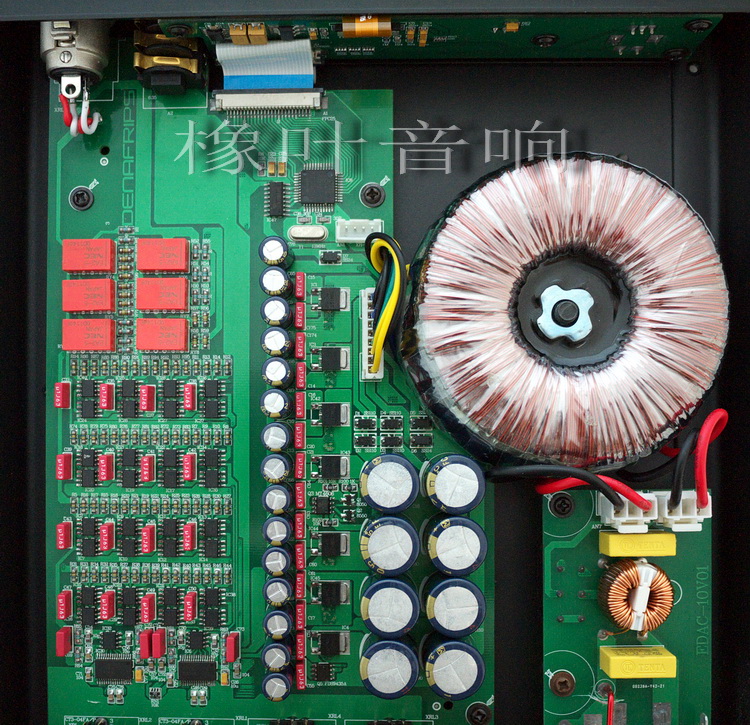

DENAFRIPS HA-10

32颗OPA2134UA

http://crcdiy.pixnet...014-電流放大純平衡a類耳擴

Изменено 9 февраля, 201610 г пользователем Victor

Опубликовано 9 февраля, 201610 г

впрочем, есть и более дешевые и менее монструозные унч на операционных усилителях, к примеру:

В любом случае немутных усилителей на ОУ не бывает

Источник:

Esther M1 Vitality s/n 600, firmware v1.0.072 + Samsung 64GB PRO

Colorfly C200 s/n 0805P1, firmware v.C20016 + Sandisk Extreme 64GB

Усилитель:

RPA Refined Audio Power + потенциометр Vishay Sfernice

Обзор: http://forum.doctorh...als&article=361

Межблок:

8 проводников: Neotech UP-OCC Slilver 4х16x0.025мм/Neotech UP-OCC Cooper 4х16x0.025мм (плетение кабеля - объемное, плетение жил - плотный жгут)

Наушники:

Sennheiser HD 580 Старая версия начала 90-х с бумажным демпфированием. Кастомные амбушюры + кабель LitzCu XXX 4x175x0.04мм (плетение кабеля - жгут. плетение жил - жгут)

Sennheiser HD 25 II Старая версия https://www.innerfid...D251IIB2012.pdf. Сделан мод. Кабель LitzCu XXX 4x250x0.02мм (плетение кабеля - объемное, плетение жил - нет)

Grado RS325i Gold + G-pads

Hifiman RE-00 + Q-jay Tips

Опубликовано 9 февраля, 201610 г

Ok, будем искать

Опубликовано 9 февраля, 201610 г

впрочем, есть и более дешевые и менее монструозные унч на операционных усилителях, к примеру:
В любом случае немутных усилителей на ОУ не бывает

Это вранье . используйте более совершенную схемотехнику.Попробуйте сверхлинейники

Опубликовано 9 февраля, 201610 г

@svas,

впрочем, есть и более дешевые и менее монструозные унч на операционных усилителях, к примеру:
В любом случае немутных усилителей на ОУ не бывает

Только на ОУ - пожалуй, да. Но на ОУ можно много разного реализовать, если их использовать грамотно. А еще сами ОУ отличаются характеристиками и звуком и т.д.

1

Опубликовано 9 февраля, 201610 г

впрочем, есть и более дешевые и менее монструозные унч на операционных усилителях, к примеру:
В любом случае немутных усилителей на ОУ не бывает

ДаркСтар, не?

Спойлер

Аудиотракт (Hi-End)

Динамики ГР-9 военной приемки (винтаж). Усилитель - Интерскол ИСП-200 (7кВт)

Портатив:

iPhone Chine Limited Edition, наушники родные, провод в оплетке из синей изоленты. Все прогрето в аудиофильской СВЧ от Samsung.

Вся музыка приготовлена ручным апконвертом из mp3 (128) в DSD (128).

Разницу между t.A.T.u. и The Berzerker слышу!

Опубликовано 9 февраля, 201610 г

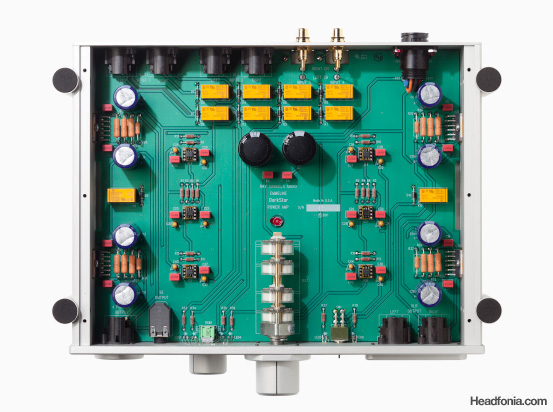

Even more, if the fully discrete Beta22 no longer impresses me, how can a chip-based amp be impressive? But as it would turn out, I was really blown by the sound quality of the Dark Star, even when driving the HD800 which requires relatively low current levels and is extremely critical of the small details in an amplifier’s sound.

It’s amazing to be able to hear all those micro details emerge amidst the dark sound signature.

http://www.headfonia...ls-dark-star/2/

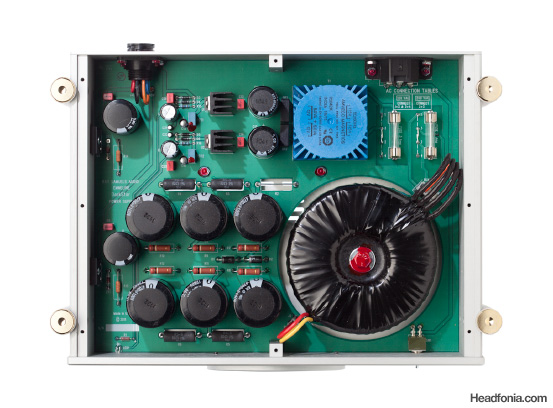

ммдя... и ничего про мутный звук УНЧа из трех деталек, правда блок питания для этих деталек впечатляет

1

Опубликовано 9 февраля, 201610 г

ДаркСтар, не?

Там не только ОУ

Источник:

Esther M1 Vitality s/n 600, firmware v1.0.072 + Samsung 64GB PRO

Colorfly C200 s/n 0805P1, firmware v.C20016 + Sandisk Extreme 64GB

Усилитель:

RPA Refined Audio Power + потенциометр Vishay Sfernice

Обзор: http://forum.doctorh...als&article=361

Межблок:

8 проводников: Neotech UP-OCC Slilver 4х16x0.025мм/Neotech UP-OCC Cooper 4х16x0.025мм (плетение кабеля - объемное, плетение жил - плотный жгут)

Наушники:

Sennheiser HD 580 Старая версия начала 90-х с бумажным демпфированием. Кастомные амбушюры + кабель LitzCu XXX 4x175x0.04мм (плетение кабеля - жгут. плетение жил - жгут)

Sennheiser HD 25 II Старая версия https://www.innerfid...D251IIB2012.pdf. Сделан мод. Кабель LitzCu XXX 4x250x0.02мм (плетение кабеля - объемное, плетение жил - нет)

Grado RS325i Gold + G-pads

Hifiman RE-00 + Q-jay Tips

Опубликовано 9 февраля, 201610 г

Ok, и то верно, идеология несколько другая

Опубликовано 9 февраля, 201610 г

@Victor, Майку, конечно, нехило приплатили

Там не только ОУ

Еще много пустоты (судя по картинке)

Спойлер

Аудиотракт (Hi-End)

Динамики ГР-9 военной приемки (винтаж). Усилитель - Интерскол ИСП-200 (7кВт)

Портатив:

iPhone Chine Limited Edition, наушники родные, провод в оплетке из синей изоленты. Все прогрето в аудиофильской СВЧ от Samsung.

Вся музыка приготовлена ручным апконвертом из mp3 (128) в DSD (128).

Разницу между t.A.T.u. и The Berzerker слышу!

Опубликовано 9 февраля, 201610 г

не совсем, там еще по бокам 4 шт что-то схожее с lme49810

Опубликовано 9 февраля, 201610 г

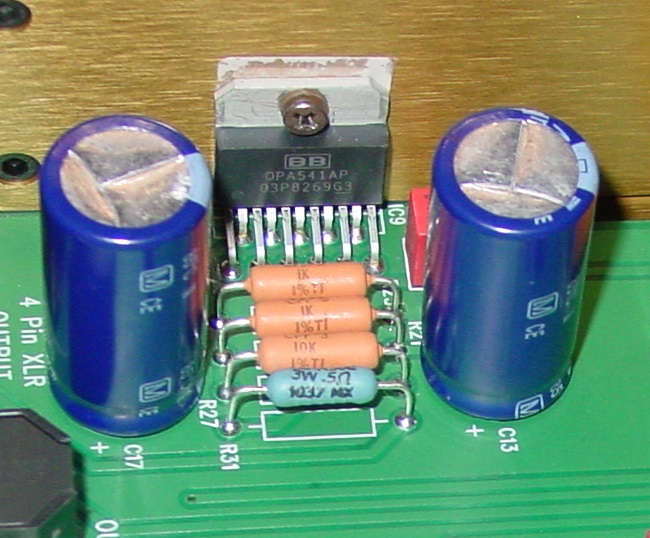

opa541 там

Изменено 9 февраля, 201610 г пользователем Negcreep

Опубликовано 9 февраля, 201610 г

немутных усилителей на ОУ не бывает

"Нет ни добра ни зла, такими делают их мысли. " У. Шекспир

"...сочинение магистра Алькофрибаса, извлекателя квинтэссенции "

Наушники: Beyerdynamic T1 2nd Generation, Sony MDR-Z1R, Audio-Technica ATH-CKR9Ltd, кастомные Westone ES60

Усилители: только собственного производства транзисторные и ламповые "Ратша"

Плеер: Luxury & Precision L3 Pro (!balanced output!)

наушники Audio-Technica: ATH-W5000, ATH-ESW9, ES10(было), A2000x(было), W5000, R70x (было), CK100Pro(было), CKR9LTD, IM04(было), кастомные Westone ES60, Sony MDR-Z1R

усилители: Sovereign Reference, Sovereign Baby Reference, Ратша

плеер: Teclast T51, HiFiMan HM-801 (было), Pono Player SE(было), Aune M2 Pro (было), Cayin i5 (было)
