Схемотехника усилителей для наушников.

[Максим_В. 81]

А еще старый предпочитает вот такие макеточки,чтобы резцом можно было скорректировать ни необходимости дорожки

http://s48.radikal.ru/i120/1307/5a/b4b89c3d1ef0.jpg

А еще дед не гнушается использовать и К50-35 и СCDE и джамиконы и ничипоны

,так малый запас

http://i052.radikal.ru/1302/60/72ddf7f25648.jpg

Дкмаю вопросы плат.макеток и умения нарисовать печатку на среднем уровне , да и изготовления их отпадут.

Я извиняюсь за простыню,но иначе не снять вопросы.

кстати и ген и милливольтметр переменного тока у мени тоже есть

[Victor 55]

Максим, вообще-то я вот к чему веду

симулятором вы владеете, китайские пластиковые макетки купить ммм.... для большинства аудиолюбителей не проблема

а вы не пробовали скооперироваться и организовать у себя в местности "умелые руки" для подростков, к примеру?

[Александр Карелин 3 721]

А чем вообще это квадратно-гнездовая схема заинтересовала?

[Максим_В. 81]

У нас плотницкий край, самый любимый набор игрушек для пацанов в детсаде.где я работаею это надор струмента.а уж от игрушечного штиля они балдеют,как зврослые от мазератти..так что знаю только одного из молодых и все .внук и то перестал интересоваться

[Victor 55]

знаю только одного из молодых и все

угу... медведи, волки, зайцы и китайцы

печально, и школ нет? с физикой-химией (астрономию пох.., это понятно)



А чем вообще

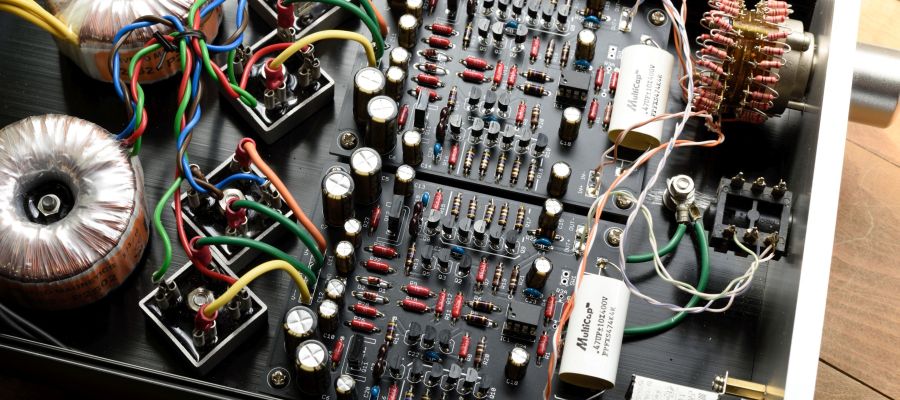

навеяло этим http://forum.doctorhead.ru/index.php?showtopic=1995&st=3150#entry822132

[Александр Карелин 3 721]

@Victor, так наушники не АС, с ними вообще не тот масштаб проблем которые надо решать, зачем куфейзы городить...

[Максим_В. 81]

навеяло этим http://forum.doctorh...150#entry822132

Не корректное сравнение. там по сути единое целое из множества выходников, в этой схеме каждый шиклаи сам по себе, тепловой связи между выходниками нет, сшивка плечей никудышняя.хотя любителям красивого,искаженного звука понравится

[Victor 55]

ну, хорошо, а этот какие задачи решает?

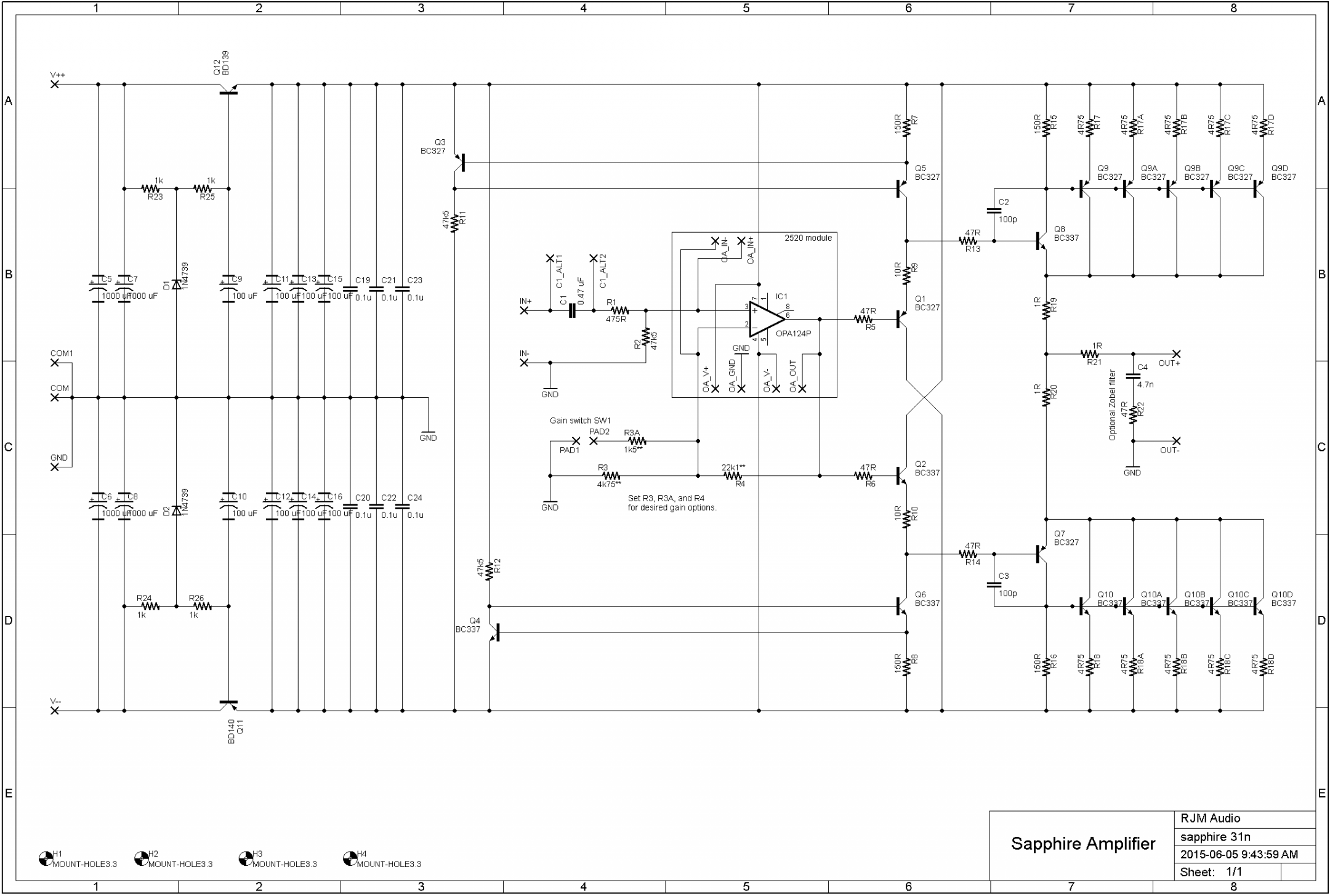

The Sapphire Desktop Headphone Amplifier

http://phonoclone.com/diy-sapp.html

[Максим_В. 81]

Алмазный буфер умощненный шиклаями. Весьма неплохо , только чем это лучше моего алмазного буфера с шунтом Акулиничева/Алисона? деталей больше и термостабилизация иная?

[Victor 55]

Максим, ладно, пусть "аудио-клиент" сам решает надо ли "куфейзы городить..."

ну, или вы похвалите )

[Victor 55]

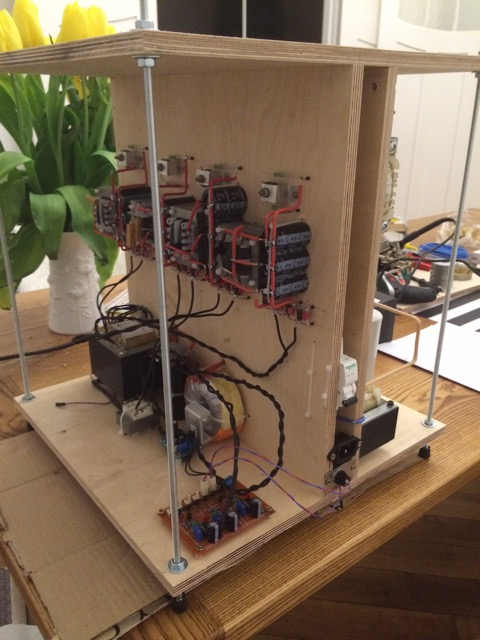

алаверды - метод макетирования двухканального УНЧ

актуально для тех, кто в стесненных жилищных условиях

[Максим_В. 81]

Голь на выдумки хитра. Транс на Ш-образном железе что ли? У мени чем то схожий от панаса есть. слабоват только.

[Victor 55]

EDUCATIONAL TOYS AND KITS

http://schmartboard....featured&page=1



техническое образование ребятишек, Максим, это, конечно, вопрос денег (кроме энтузиазма преподавателя)

[Максим_В. 81]

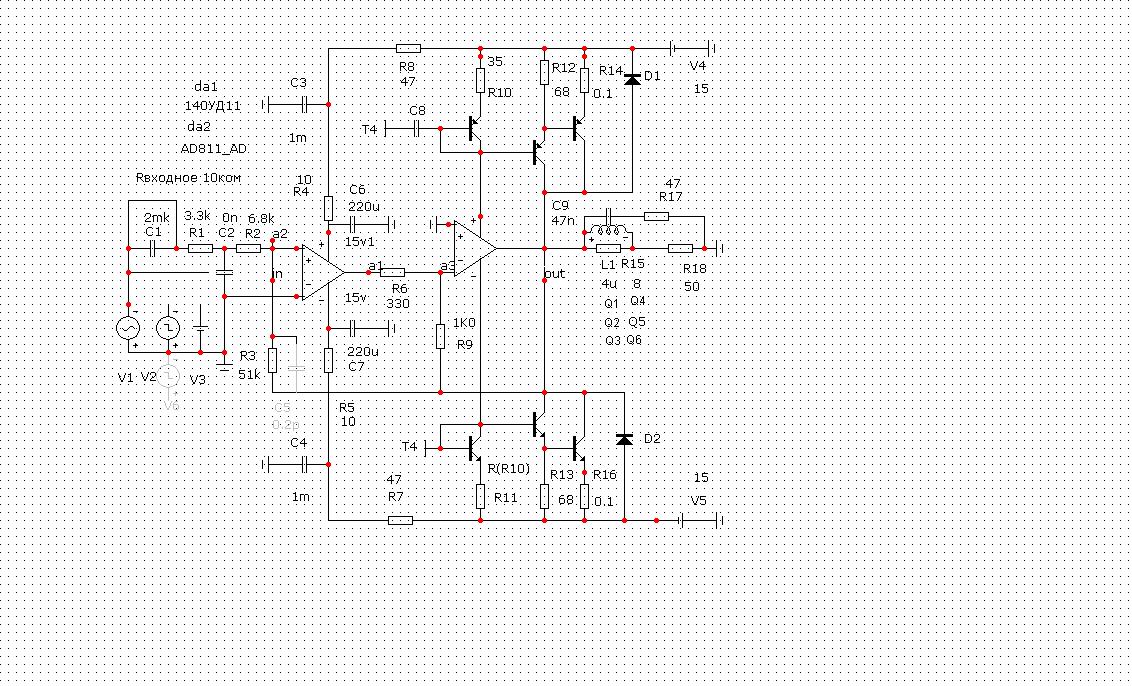

Я щас вот такой простой телефонник пытаю.Жаль нет пока АД811 закупить в нужном количестве.

Обе оос параллельные и токовое управление телефонами в режиме супер А

младший брат мощника нового

http://s013.radikal....70d28d0455c.jpg

Что даст не знаю пока.

Изменено 21 февраля, 2016 пользователем Максим_В.

[Константин Мусатов 344]

Обе схемы с параллельными транзисторами вызывают неприятные ассоциации. Даже не беря в расчет неудачную архитектуру, я пробовал посчитать эквиваленты одиночных транзисторов при запараллеливании. Всегда толпа более слабых оказывалась хуже одного более сильного. Не секрет, что все современные транзисторы по сути состоят из толпы параллельных структур на кристалле. Однако, эти структуры заранее рассчитывали на параллельную работу и их параметры оптимальны. При самостийном параллельном включении, транзисторы не оптимальны под такое применение и результат оказывается хуже. Только при создании масластых усилителей мощности параллелить приходится, поскольку нет альтернативы.

[Максим_В. 81]

Константин .подскажите 5 амперные транзисторы биполярные со близкими к А1930/С5171 параметрами, особенно минимально возможными емкостями переходов .

[Jaster 634 5 Тракты]

@Константин Мусатов, согласен. Как говорит Манаков - хор мальчиков-зайчиков получится.. )

[Victor 55]

вообще-то у японца Шиклаи на маломощных транзисторах, какой смысл в них на кристалле городить параллельные структуры в ущерб, видимо, частотным свойствам?

зайчики, говорите? https://www.youtube.com/watch?v=LKsNH1w24H0

[Максим_В. 81]

Вообщето это спорное утверждение насчет параллельности..Кг реально уменьшается,геморроя больше с размешением и компактностью это да.За все надо платить

[Victor 55]

Не секрет, что все современные транзисторы по сути состоят из толпы параллельных структур на кристалле.

наверное это имелось ввиду:

LDMOS, биполярный СВЧ транзистор

http://www.arms-expo...ples/891/62366/

http://www.gaw.ru/ht...igbt/nxp_tr.htm

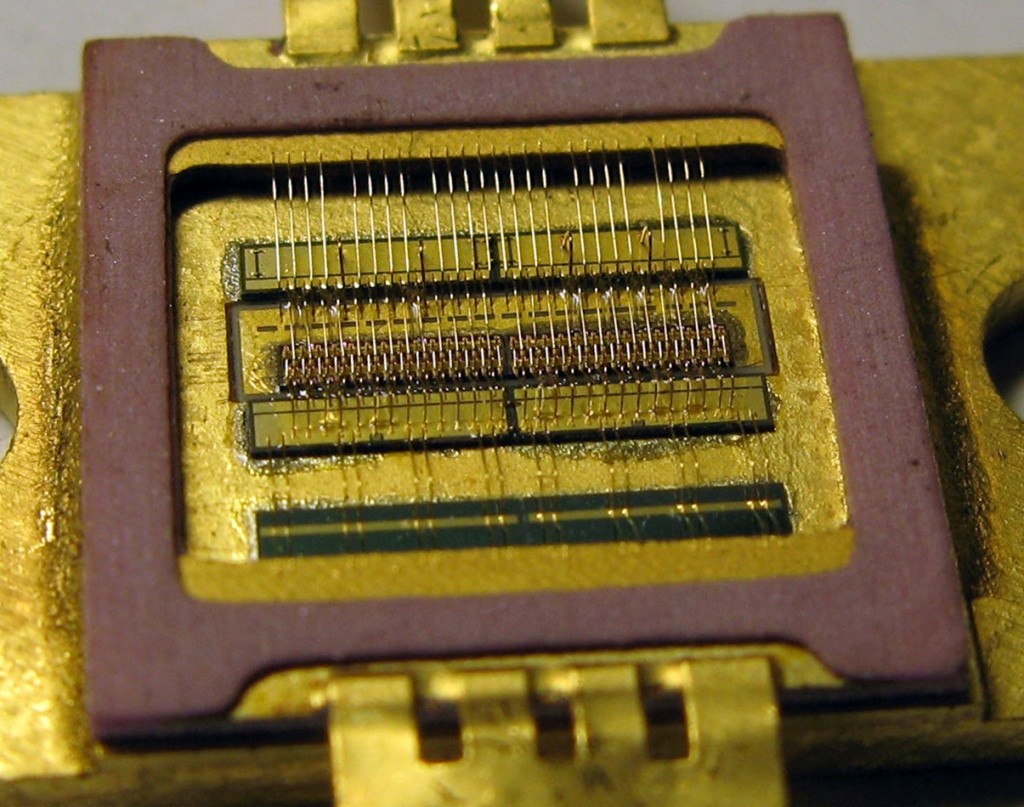

мне бы почитать статейку по НЧ-транзисторам с фото "толпы на кристалле",

а так, да - "толпа" согласованных СВЧ транзисторов на одном кристалле (см.фото), а также мощные IGBT транзисторы в параллель на кристалле - в силовой (импульсной) электронике

[Максим_В. 81]

Дружно проигнорировали предложенную схемку с режимом СуперА и токовым выходом .

[Сергей Кор 2]

@Максим_В.,Думаю кто разбирается тот оценил.

[Константин Мусатов 344]

Константин .подскажите 5 амперные транзисторы биполярные со близкими к А1930/С5171 параметрами, особенно минимально возможными емкостями переходов .

Если хватит 4А, то можно попробовать MJE15030/15031

Если хочется корпус побольше, то 2SA1803/2SC4688

[Константин Мусатов 344]

Этот СВЧ транзистор, можно считать гибридной сборкой. А транзисторы просто на кристалле разделены на участки, при этом выводов внутри толпу не делают. Все их соединяет металлизация.

Только низкочастотные транзисторы можно изготовить целиком. У ВЧ транзисторов маленький размер области перехода, иначе он быстро не переключится. Однако рассеять много тепла в маленькой зоне не получится - перегреется. Потому их и соединяют по много на кристалле.

[Максим_В. 81]

@Константин Мусатов, Частота ну них все же не очень. тошибовские 2SB1203/2SD1803 180мгц 40-60пф емкость переходов поинтереснее

еще А1469/С3746 . пятиамперные, частота 100мгц

Изменено 22 февраля, 2016 пользователем Максим_В.
