Схемотехника усилителей для наушников.

[victorvvo 511]

По нескольким причинам.

Во-первых, в случае пробоя между первичкой и вторичкой появляется шанс, что нагрузка останется не поврежденной.

Во-вторых, если решите ввести ООС, то это будет проще сделать

В-третьих, вне зависимости от конструкции и особенностей намотки выходного трансформатора, я считаю, что паразитную емкость между первичкой и вторичкой лучше заземлить - полоса по ВЧ при этом получается несколько уже, но ход АЧХ и "поведение" каскада на ВЧ - предсказуемей

[александр шумилов 428]

По нескольким причинам.



Статику снимает.







Пр 250 вольтах на аноде ток всего 16 мА, и очень большое внутреннее сопротивление. Про 6п15п думал, но внутреннее высоковато.

EL84 внутреннее меньше чем у 6н6п,напряжение 200, ток 50,спектр радует)))

[steel_monkey 99]

У меня в макете 6Н30, спектр не ужасен, но можно и лучше. Правда это новодел. Белка на аудиопортале писал, что получал -70 дБ искажения. Только где эти ДР-ки искать. Закрыть ламповую тему хочу уже 6П15П с батарейкой в сетке, но уже с другими трансиками, не 5 Гн.

Изменено 16 июля, 2015 пользователем steel_monkey

[RDron 0]

Доброго всем времени суток.

Прошу помощи по настройке усилителя. Раньше этим никогда не занимался.

Собрал KIT "улучшенный" клон Beyerdynamic A1 - китайское название GOLD-A1.





Вот схема которую приложил продавец. Она немного отличается от того, что пришло мне. Не все номиналы конденсаторов совпадают. Причём на схеме значения одни, на шёлкографии платы вторые, а в наличии третьи.

Но это конденсаторы по питанию и те что возле BC139, BC140. Ёмкость этих конденсаторов увеличена (390 вместо 100uF). Топология платы на первый взгляд совпадает (я не смог найти отличий).



Ещё есть схема которая распространена в интернете - это якобы оригинальная схема A1.



А, помощь нужна в настройке и проверке усилителя. Как выставить ток покоя на моей плате (что и где замерить)? Что проверить перед подключением наушников, просто замерить нет ли постоянки на выходе или ещё что-то?

Заранее благодарен за любую помощь.

A1-Circuit.pdf

[victorvvo 511]

Ток покоя можно проконтролировать по падению напряжения на резисторах, включенных последовательно с эмиттерами выходных транзисторов (на схеме - резисторы номиналом 10 Ом). Задается ток покоя падением напряжения на светодиоде (D9 "LED") , кстати на схеме от поставщика полярность его включения неверная. Регулировки тока покоя не предусмотрено.



Проконтролируйте наличие постоянки на выходе, ток покоя, проверьте усилитель тестовым сигналом на эквиваленте нагрузки. Только после этого можно будет подключать наушники.

[PA3BPAT 500 7 Тракты]



Типа свежачок Luxman EQ-500. Одного не пойму, зачем на входе по 2 трансформатора на канал, вместо одного с отводами от обмотки?

[steel_monkey 99]

Да уж, крокодил знатный. Только крокодилов все-таки разумнее лепить на транзисторах.

Изменено 19 августа, 2015 пользователем steel_monkey

[Volos 49]

@PA3BPAT,



Дык, это же виниловый корректор, трансы нужны для разного усиления подключаемого типа головок MC или MM .

[victorvvo 511]

MM идет в обход трансформатора (см коммутацию), так что скорее для MC c разным требуемым сопротивлением. Вероятно, трансформатор с несколькими первичками по какой-то причине применить было неудобно, а может эти два трансформатора объединены в один модуль.

[RDron 0]

К вопросу о клоне Beyerdynamic A1:

Спасибо, за ответы. Всё собрал, усилитель работает. Постоянка на выходе всего 0.9-1mV.

Сейчас обнаружилась другая проблема. В звуке присутствует фон.

Изначально на вход был припаян провод с 3.5mm jack. Провод хоть и короткий но неэкранированный - в итоге очень сильные наводки от стоящего рядом компьютера. Сейчас закоротил вход (провода нет совсем) - наводки стали значительно тише но не пропали полностью.

Интенсивность шума меняется в зависимости от положения регулятора громкости - в среднем положении самый сильный фон.

Потенциометр ALPS RK27 100K - соединён с землёй усилителя. Если его отсоединить от земли шум увеличивается. Если взяться за вал потенциометра, то шум уменьшается.

Корпуса у устройства пока нет - плата просто лежит на столе. Заземления в сетевой розетке тоже пока нет. Может ли это быть причиной фона?

[8street 393]

@RDron, как минимум заземлить вал потенциометра. Колечко провода под гайку потенциометра и припаять к земле к электролитам БП.

В остальном нужно фото. Желательно, где внятно показаны земляные провода плата-регулятор-разъемы.

[LevZ 32]

К вопросу о клоне Beyerdynamic A1:

Спасибо, за ответы. Всё собрал, усилитель работает. Постоянка на выходе всего 0.9-1mV.

Сейчас обнаружилась другая проблема. В звуке присутствует фон.

Изначально на вход был припаян провод с 3.5mm jack. Провод хоть и короткий но неэкранированный - в итоге очень сильные наводки от стоящего рядом компьютера. Сейчас закоротил вход (провода нет совсем) - наводки стали значительно тише но не пропали полностью.

Интенсивность шума меняется в зависимости от положения регулятора громкости - в среднем положении самый сильный фон.

Потенциометр ALPS RK27 100K - соединён с землёй усилителя. Если его отсоединить от земли шум увеличивается. Если взяться за вал потенциометра, то шум уменьшается.

Корпуса у устройства пока нет - плата просто лежит на столе. Заземления в сетевой розетке тоже пока нет. Может ли это быть причиной фона?

Скорее всего воет гадёныш - берите осциллограф и зрите в каком месте схемы источник возбуда и как его задавить.В схеме очень большой избыток усиления и чрезмерное количество каскадов.

[yakkii 14]

Прошу прощения за глупый вопрос. Имеется усилитель с транформаторным выходом мощностью около 15 ватт на канал, работающий в чистом классе А, подключен на домашнюю акустику. Можно ли его использовать, как усилитель для наушников 250 Ohm? Не спалит ли он их? Что нужно доделать для подобного использования?

Усилитель самодельный ( делал не я).

[OWL 500]

Усилители все разные, класс а тут мало о чем говорит, хорошо бы схему и фото начинки,

тогда можно будет точнее сказать что делать.

Дело не только в том что усилитель может спалить наушники, просто с некоторыми

конструкциями даже пробовать не стоит т.к. звук гарантированно кривой будет,

с пентодами например из-за несогласованной нагрузки бас может вообще отсутствовать.

Так то идея нормальная подключать наушники к колоночному усилителю,

я сам так давно уже слушаю, но у меня конструкция оптимизирована.

Если же усилитель триодный однотакт то можно подать сигнал не на первый каскад,

а допустим на второй или прям сразу на оконечный, и тогда будет все замечательно

работать.

Лучший вариант это отдать этот аппарат тому человеку кто его собирал и попросить

оптимизировать для работы с конкретными наушниками.

[RDron 0]

@8street, Вал заземлён, провод припаян рядом с потенциометром. Его обязательно заземлять рядом с электролитами БП?



@LevZ, Осциллографа к сожалению нет.



Если я запишу звук фона, кто нибудь по характеру звука может определить его примерное происхождение (питание, внешние наводки, самовозбуждение)?



[8street 393]

Его обязательно заземлять рядом с электролитами БП?

Желательно.



Также все сетевые провода до трансформатора и от трансформатора до платы перевить между собой. На фото белый свить с белым и красный с красным. Чем короче шаг свивки тем лучше.

Если трансформатор тороидальный, то попробовать повертеть по оси в пространстве.

Скорее всего это не совсем поможет, но будет получше.



Поможет замена регулятора на 10к, но только если шум пропадает при регуляторе 100к, выкрученном в 0. Также поможет экранированный корпус.

Если нет постоянки на ОУ, можно попробовать убрать конденсаторы на входе и сам вход ОУ (точнее резистор 47к на входе) кинуть на землю, посмотреть, будет ли шум. Если да - то, тогда где-то действительно возбуд.





Если запишите звук фона, то можно определить что за шум спектроанализатором, кидайте.

Изменено 23 августа, 2015 пользователем 8street

[Константин Мусатов 483]

Если усилитель (тот что в классе А) спокойно относится к отсутствию нагрузки, что можно выяснить у автора, то его легко можно использовать в качестве усилителя для высокоомных ушей.

[Александр Карелин 3 723]

а вот кто то экспериментировал на тему ток или напряжение?

ну допустим имеем какую-то классическую транзисторную схему с комплиментарным выходом в классе А и допустим используем ее при одинаковой выходной мощности 1) с питанием +\-15 В и 2) с питанием +\-30 В

. кому как и с какими наушниками больше результат нравится??

[Максим_В. 81]

ну последний композит с использованием оу в качестве преобразователя гапряжения в ток.

[yakkii 14]

Если усилитель (тот что в классе А) спокойно относится к отсутствию нагрузки, что можно выяснить у автора, то его легко можно использовать в качестве усилителя для высокоомных ушей.

Да совершенно нормально включается без всякой нагрузки.

Схему сейчас найти нет возможности, да и человека, собравшего усилитель - тоже. Могу сказать, что он 2-х каскадный, на выходе " светлановские" триоды, нагруженные на огромадные трансформаторы, вторичные обмотки которых и являются выходами. Вся конструкция весит килограмм 35-45.

Если соединить минуса обмоток и аккуратненько попробовать подать сигнал на ушки? Криминала не будет? У меня там дискретный переключатель уровня выходного сигнала.

[LevZ 32]



@LevZ, Осциллографа к сожалению нет.



Если я запишу звук фона, кто нибудь по характеру звука может определить его примерное происхождение (питание, внешние наводки, самовозбуждение)?



Тогда идёт метод пальпирования: одеваете уши и тычете "научно" подушечкой пальца по дорожкам печатной платы, т.е. заиыкая, например проводники входов и выходв микросхем. Изменение уровня фона при изменении положения регулятора усиления говорит о наличии самовозбуждения в усилителе, а наличие фона в нижнем положении регулятора может указывать возбуд по цепям питания.

Успеха!

P.S.Я думаю, что эта схема - подстава, т.к. не может Байердинамик делать схему, "откушивающую" свыше половины информации от усиливаемого сигнала.

[Fireblade 951]

Интенсивность шума меняется в зависимости от положения регулятора громкости - в среднем положении самый сильный фон.

Потенциометр ALPS RK27 100K - соединён с землёй усилителя. Если его отсоединить от земли шум увеличивается. Если взяться за вал потенциометра, то шум уменьшается.

Корпуса у устройства пока нет - плата просто лежит на столе. Заземления в сетевой розетке тоже пока нет. Может ли это быть причиной фона?

Желательно заменить регулятор на 50ком для лучшего согласования. Примерно в среднем положении ползунка регулятор наиболее уязвим для помех. Силовой трансформатор подальше от схемы, возможно он дает наводку своим полем.

[Константин Мусатов 483]

а вот кто то экспериментировал на тему ток или напряжение?

ну допустим имеем какую-то классическую транзисторную схему с комплиментарным выходом в классе А и допустим используем ее при одинаковой выходной мощности 1) с питанием +\-15 В и 2) с питанием +\-30 В

. кому как и с какими наушниками больше результат нравится??

Первый вопрос я не понял, особенно с приложении к последующему тексту.

По вопросу питания есть несколько эффектов разной направленности. Если посмотреть ВАХи транзисторов, то в области небольших напряжений они начинают заваливаться. При работе в этой области ухудшается передача. По разным моделям транзисторов это остаточное напряжение может быть от 1 до 5 В. Можно повысить напряжение питания, что бы не попадать в эту зону, можно взять другой транзистор, например германиевый, у которого меньше это напряжение.

С другой стороны, чем выше напряжение питания, тем больше окажется девиация мощности рассеяния на транзисторе при фиксированной токовой отдаче. Девиация приводит к появлению характерных транзисторных тепловых искажений. Они минимальны у латеральных мосфетов, однако к них максимальные остаточные напряжения, достигающие 10-15 В.

Балансом между этими эффектами можно изменять характер звучания усилителя изменяя напряжение питания.

[Beauty 41]

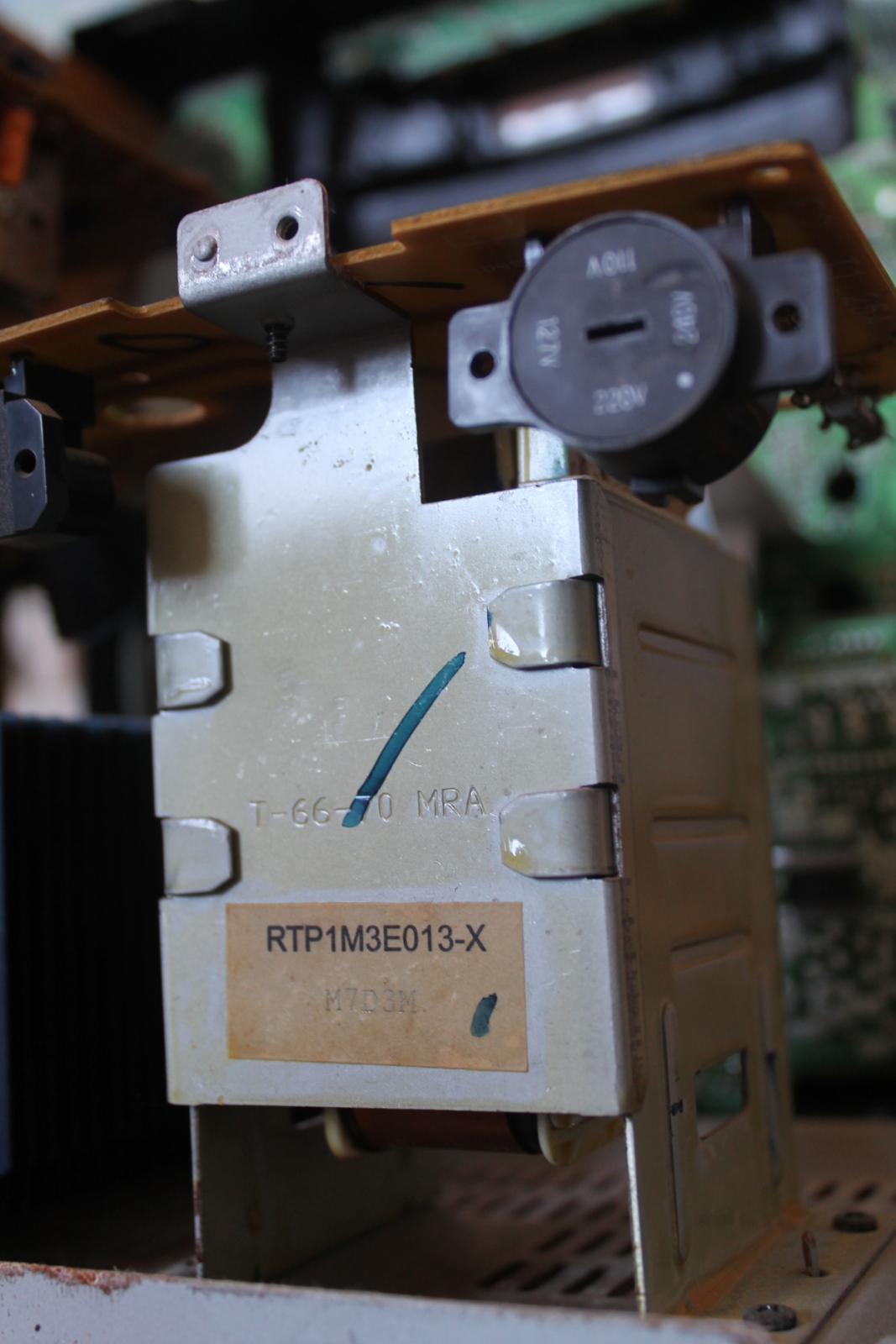

@Константин Мусатов, Константин, будьте добры, оцените пожалуйста транс, как по Вашему, можно подобный использовать, для макета усилителя, наушникового!? Спасибо!

здесь в тему залил фоток, немного http://forum.doctorh...083#entry761928

Изменено 25 августа, 2015 пользователем Beauty

[Fireblade 951]

а вот кто то экспериментировал на тему ток или напряжение?

ну допустим имеем какую-то классическую транзисторную схему с комплиментарным выходом в классе А и допустим используем ее при одинаковой выходной мощности 1) с питанием +\-15 В и 2) с питанием +\-30 В

. кому как и с какими наушниками больше результат нравится??

Первый вопрос я не понял, особенно с приложении к последующему тексту.



Это человек не разобрался просто что значение напряжения на выходе не есть прямая зависимость от напряжения питания схемы И никакого смещения на одной нагрузке из области «тока» в область «напряжения» нет.

Изменено 25 августа, 2015 пользователем Fireblade
