Схемотехника усилителей для наушников.

[Nibelung 2 129]

вот и поговорили

[bodom78 10]

Вот для этого я и хочу собрать ещё ламповый усилок и развеять все мифы по поводу каменного и лампового усилков, по крайней мере для себя и понять что мне ближе.

[OWL 500]

bodom78,

на этих лампах вообще ничего толкового не соберете, возьмите какие-нибудь популярные пентоды, например 6L6, 6V6, EL34, EL84

это классические лампы на которых в т.ч. гитарные комбики собирают, драйв с ними будет. Если у цапа достаточно большое

напряжение на выходе то достаточно и одного каскада, заодно и делать проще и искажений меньше. А вот качество и цена

будет зависеть в основном от выходных трансформаторов и блока питания.

[bodom78 10]

OWL Я ещё не решил на каких лампах собирать,но огромное спасибо за совет.Jaster мне тоже на пентоде советовал для моей музыки.

[Jaster 634 5 Тракты]

Но для пентода выходной трансформатор специфический.. тут только Демограф умеет такие расчитывать.. )

[victorvvo 511]

Рассчитать трансформатор ( в том числе и для каскада на пентоде) несложно, гораздо сложнее его правильно намотать.

[bodom78 10]

Виктор,а вы не знаете какие нибудь конторы которые правильно мотают трансформаторы,я имею ввиду в интернете?

[victorvvo 511]

Из "ихних" наиболее реально, но довольно дорого - заказать у Sowter. Из наших - у широкоизвестной (во всех смыслах) "Золотой Середины"

На аудиопортале есть Tommy (Украина, Харьков) - весьма продвинутый специалист и ДимДимыч, по-моему он из Новосибирска.

В свое время я имел возможность изучить трансформаторы от всех вышеупомянутых мотальщиков.

[Максим_В. 81]

Точность транзисторного усиления миф, качественный ламповый усилитель дает в совокупности меньше искажений

Сказки .

[bodom78 10]

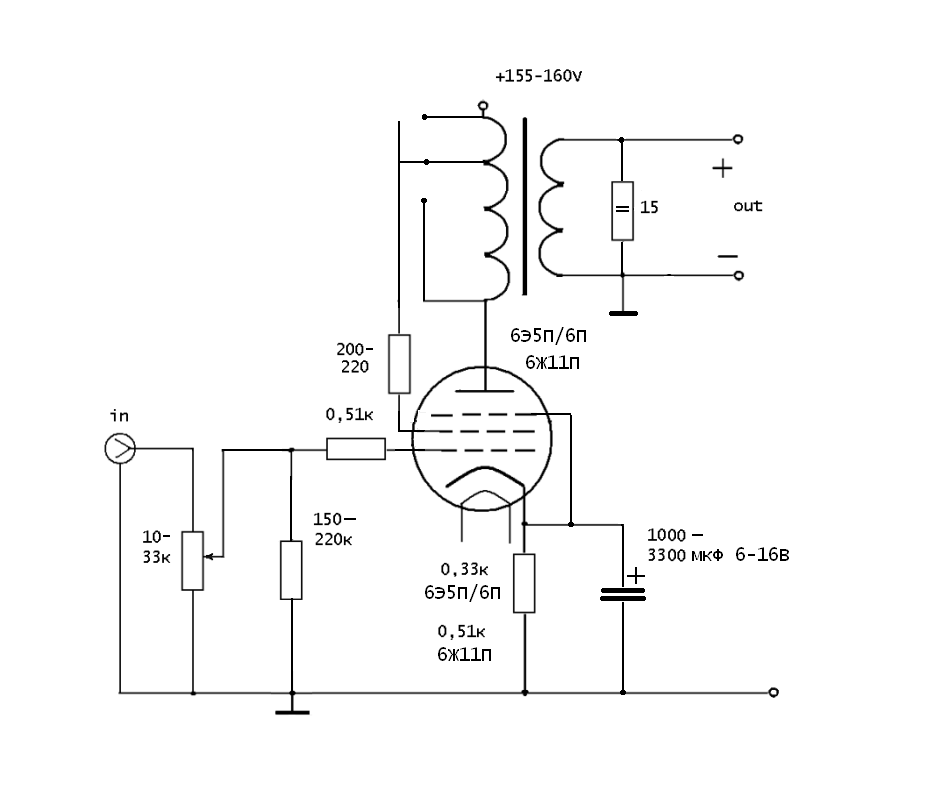

Что вы думаете о такой схеме,для моих ушей?Автор Анатолий Манаков дал мне ёё.Сказал,что делал её для товарища с наушниками Denon 7100 на лампе 6Э5П.Рассказал,что рок товарищ слушает в положении переключателя - пентод(верхнем), джаз,классику в положении - триод(нижнем), фьюжн, диско, попсу в положении ультралинейный - среднем.

[victorvvo 511]

Основная мысль - в том, что успешная реализация этой схемы определяется качеством выходных трансформаторов.

[bodom78 10]

@victorvvo,Ну я как раз по вашему совету и хочу заказать выходные трансформаторы на Аудиопортале,там же качественные трансформаторы.

Изменено 27 февраля, 2014 пользователем bodom78

[Jaster 634 5 Тракты]

Так а зачем шунт на вторичке? Из-за готового трансформатора на 4-8ом? Может сразу обмотку расчитать под нужный импенданс?



Вообще странный подход ИМХО. Трансформатор под пентод должен быть с очень большой индуктивностью и без секционирования, насколько я понимаю. А для триода - наоборот.. Иначе будет завал по ВЧ.

[anbuser 22]

Что вы думаете о такой схеме,для моих ушей?Автор Анатолий Манаков дал мне ёё.Сказал,что делал её для товарища с наушниками Denon 7100 на лампе 6Э5П.Рассказал,что рок товарищ слушает в положении переключателя - пентод(верхнем), джаз,классику в положении - триод(нижнем), фьюжн, диско, попсу в положении ультралинейный - среднем.

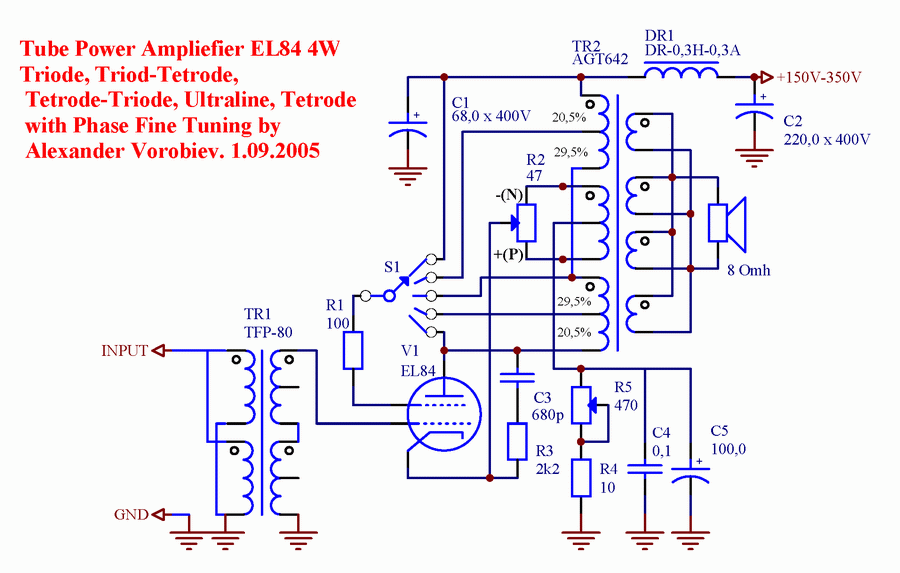

Встряну в разговор более грамотных, чем я товарищей и расскажу про свой опыт. Мной усилитель для наушников на лампах был собран в 2007г по приаттаченой схеме на трансах от Воробьева. Перепробованы были все лампы, которые мало мальски годились в одноламповый усилитель, начиная от 6Э5, ЕЛ83, 6Ж43 и т.д. В результате несколько лет проб вернулся к изначальной схеме. БП весь стабилизирован. После сборки М в кубе (а сейчас уже собраны платы для 3-х канального В22) усилитель пылится на балконе в течение последнего года. Иногда достаю, послушаю и ставлю назад.

Изменено 27 февраля, 2014 пользователем anbuser

[bodom78 10]

Посидел почитал форум,посмотрел разные схемы ламповых усилителей для наушников и пришёл к мысли,что с моим опытом рановато собирать ламповики с трансформаторным выходом.Думаю для начала стоит собрать гибридную схему.На форуме нашёл тему http://forum.doctorhead.ru/index.php?showtopic=23435 по гибриду.Как думаете стоит собирать данную схему и переиграет ли она мой Семигор?Да и вообще хочется дальше развиваться,получать новый опыт.

[Jaster 634 5 Тракты]

Не переиграет.

[александр шумилов 428]

пришёл к мысли,что с моим опытом рановато собирать ламповики с трансформаторным выходом.Думаю для начала стоит собрать гибридную схему.На форуме нашёл тему http://forum.doctorh...showtopic=23435 по гибриду.Как думаете стоит собирать данную схему

По мне так эта схема на два порядка сложнее чем с трансформаторным выходом на лампах. Единственный её плюс не разорительна в плане комплектации.

[OWL 500]

bodom78,

у классического лампового усилителя деталей около 10-30, для того чтобы собрать его

вообще не нужно обладать знаниями в электрике, достаточно смекалки, внимательности

и самое главное хорошего вкуса. Если детали изначально нормального качества

то я не представляю как можно ошибиться.

А вот та схема гибридная может просто-напросто не заработать при включении,

и если не обладать глубокими знаниями то ошибку будет найти ох как не просто,

полно таких случаев, и начинаются вопросы на форумах "почему у меня усилитель

не работает?", "сильный фон в одном канале, что делать?", "усилитель проработал

пару часов, нагрелся а потом перестал включаться" и т.п.

Мой совет соберите однотакт на любой нормальной лампе, причем достаточно

только одного выходного каскада. А потом если понравится можно

будет что-то добавить или улучшить, ламповые усилители однотипные

и "масштабируемые".

[aist 244]

помогите пожалуйста найти схему мощного усилителя на ОУ для Hifiman HE-4 и HE-500

[clubnewmen 3 318 2 Тракты]

На ОУ такие усилители не делают.

[deeone 81]

Ну почему, RSA The Dark Star например.

[MS audio laboratory 179]

помогите пожалуйста найти схему мощного усилителя на ОУ для Hifiman HE-4 и HE-500

Для HE-4 большая мощность нужна, а для HE-500 большая мощность не нужна. Сомневаюсь, что в одной схеме получится совместить требования к этим наушникам. Получится недораскачка HE-4 или перераскачка HE-500. Прридется переключать усиление. Если нужна мощность - смотрите схемы усилителей на TDA7293/7294 или LM3886. А на мощных ОУ OPA541/544/548/549 результаты получаются не очень из-за искажений ОУ.

[8street 393]

От себя порекомендую forum.vegalab.ru/showthread.php?t=47285&page=27

Собирал сам. Норм. Правда именно he-500 я слушал на AD815 - прообразе этого усилителя.

[aist 244]

спасибо. А у усилителей на THS6012/TPA6120 или LM3886 лучше будет звук, чем от импульсного усилителя на микросхеме ST-505 или это примерно одно и то же?

[MS audio laboratory 179]

А у усилителей на THS6012/TPA6120 или LM3886 лучше будет звук, чем от импульсного усилителя на микросхеме ST-505 или это примерно одно и то же?

Импульсные усилители для качественного прослушивания наушников не годятся. Эти усилители рассчитаны на работу с низкоомной нагрузкой и выходной фильтр настроен как раз для таких применений.

TPA6120 даст максимум 1,5 Вт на 32 Ома чего для большинства наушников достаточно, но недостаточно для полной раскачки HE-4. Кроме этого выходное сопротивление усилителя на TPA6120 далеко не низкое, а это отрицательно сказывается на демпфировании (контроле) наушников.

LM3886 разработана для усилителей звуковой частоты. С наушниками работать будет. Кому-то ее звук нравится, кому-то - нет. Субъективно усилитель на TDA7293 может звучать лучше (точнее) аналогичного на LM3886, т.к. последняя имеет склонность "мягчить" звук. Но очень многое зависит от конкретной реализации, разводки, питания, примененных компонентов, т.к. "угробить" звук всегда несложно.
