Самодельные провода для наушников

[donmilani 1 089 4 Тракты]

@Urez,

Вроде разобрался я с плетением, а точнее с квадратным вместо круглого.

По всем справочникам, что я плел - круглое плетение, но в итоге получил "квадрат" (раньше фото выкладывал).

Сейчас плел из МГТФ и получал местами такую же фигню... стал разбираться... в общем, в процессе плетения (поворота диска) кабель начинает скручиваться и это приводит к появления на выходе прямоугольного плетения. Подвешивание груза мало что изменило. Стал при каждом повороте "раскручивать" кабель и получил то, что и ожидалось - круглое сечение!

Конечно, это не то, что у ALO (они иначе плетут - сейчас закончу с кабелями: доплету, распаяю, послушаю и начну подбирать... всё же надеюсь найти способ), но выглядит прикольно.



По кабелю: решил в этот раз (на пробу) пройтись мелким шагом (порядка 1 см на волну) - из 4 метров получилось 3.1 м, 22.5% усадка!

Так что накладно получается, да и неизвестно как это скажется на звуке (по всем канонам емкость должна здорово вырасти).

Да, 50 см плетенки пришлось обрезать... пока искал причину появления "квадрата", переплетать смысла нет, к сожалению.

Изменено 2 февраля, 2015 пользователем donmilani

[DAZZER 20]

ПЭЛШО при советской власти был провод ПЭЛ в шёлковой обмотке. 1 жила. Не литцендрат.

Остается теперь выяснить, из чего сделал кабель Ларик.

[Surgut2006 907]

На досуге сидел думал из чего можно сделать сплитеры ( или как их там) на кабель. Место разветвления кабеля на 2 .

Заказал для экспериментов полимерную глину ( которая сохнет на воздухе) и что-то типа силикона на основе Moldmaker 9000 (интересно как форму держать будет)



Как приедут - попробую и выложу фото.

Изменено 3 февраля, 2015 пользователем Surgut2006

[donmilani 1 089 4 Тракты]

@Surgut2006,

С нетерпением жду результата, - самому интересно!

Долго искал варианты, но пока остановился на продукции Viablu, хотя вариант не очень.

[Surgut2006 907]

@Surgut2006,

С нетерпением жду результата, - самому интересно!

Долго искал варианты, но пока остановился на продукции Viablu, хотя вариант не очень.

Сам в поиске. Если результаты будут нормальные, то это будет на порядок дешевле.

Изменено 3 февраля, 2015 пользователем Surgut2006

[Urez 2 505]

Urez, Вроде разобрался я с плетением, а точнее с квадратным вместо круглого. По всем справочникам, что я плел - круглое плетение, но в итоге получил "квадрат" (раньше фото выкладывал). Сейчас плел из МГТФ и получал местами такую же фигню... стал разбираться... в общем, в процессе плетения (поворота диска) кабель начинает скручиваться и это приводит к появления на выходе прямоугольного плетения. Подвешивание груза мало что изменило. Стал при каждом повороте "раскручивать" кабель и получил то, что и ожидалось - круглое сечение! Конечно, это не то, что у ALO (они иначе плетут - сейчас закончу с кабелями: доплету, распаяю, послушаю и начну подбирать... всё же надеюсь найти способ), но выглядит прикольно.

Молодца! Ждем фотографии...

[sergst 3 901 18 Тракты]

@Surgut2006,

С нетерпением жду результата, - самому интересно!

Долго искал варианты, но пока остановился на продукции Viablu, хотя вариант не очень.

Сам в поиске. Если результаты будут нормальные, то это будет на порядок дешевле.

Viablu и прочие металлические тяжеловаты и холодят тело

я советую выреать из дерева,покрасить или покрыть лаком.

Но сам предпочитаю более простой вариант,впрочем вполне приемлимый



@Surgut2006,

С нетерпением жду результата, - самому интересно!

Долго искал варианты, но пока остановился на продукции Viablu, хотя вариант не очень.

Сам в поиске. Если результаты будут нормальные, то это будет на порядок дешевле.

Viablu и прочие металлические тяжеловаты и холодят тело

я советую выреpзать из дерева,покрасить или покрыть лаком.

Но сам предпочитаю более простой вариант,впрочем вполне приемлимый

Изменено 4 февраля, 2015 пользователем sergst

[donmilani 1 089 4 Тракты]

Viablu и прочие металлические тяжеловаты и холодят тело я советую выреpзать из дерева,покрасить или покрыть лаком. Но сам предпочитаю более простой вариант,впрочем вполне приемлимый

Тяжеловаты... согласен, хотя я использую самый маленький из их линейки NF-A7 SPLITTER (30ммx15мм)

и в сравнении с весом 3-х метрового кабеля из 8 и более жил как-то вес его теряется.

Насчет "холодит"... джек, особенно 6.3 холодит только своим внешним видом. Одеваем прозрачную оплетку из полиэтилена (как у меня на ахтунге) и ничего не холодит

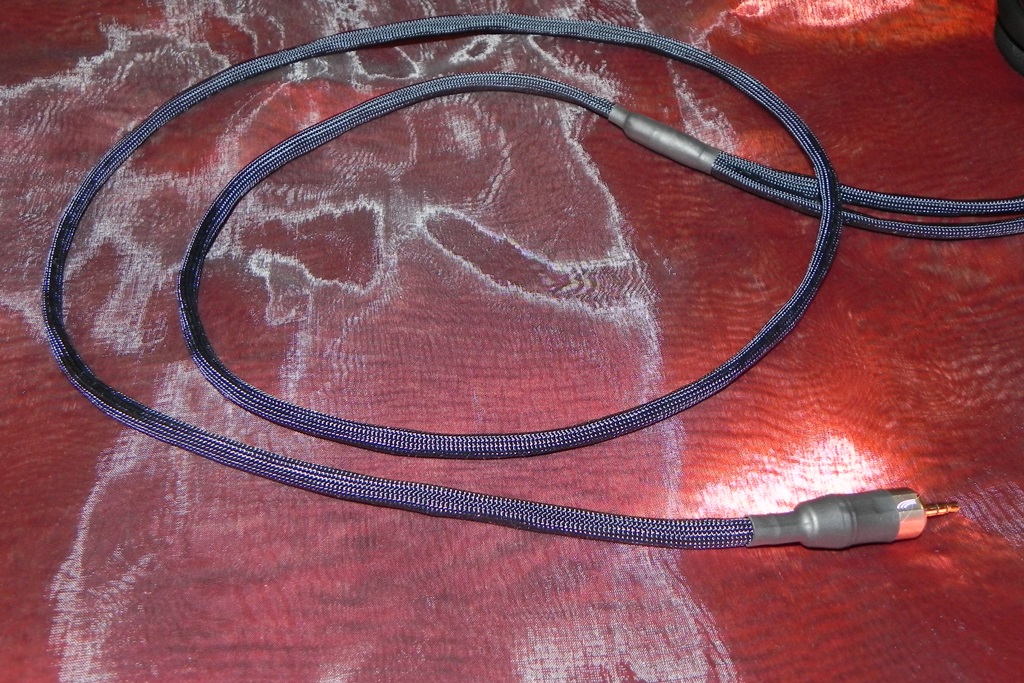

Из дерева, конечно, круто, но это не так просто как кажется. Из термоусадки (как на фото) пробовал, - мне не подошло... тот же кардас из-за этого раздербанил и одел снова... но - дело вкуса и предпочтений.

О заливке думал, но делать форму как-то ломает, думаю, здесь тоже подводных камней куча проявится. Посмотрим.



Меня сейчас интересует один вопрос, надеюсь сообщество поможет

Заказал, тут, у наших друзей LC-метр. Вот, мозгую (давненько радиолюбительство не вспоминал) как измерить L и C у кабеля?

Соединять горячий провод и землю и измерять с одного конца... и так для каждого канала? Но, тогда мы не учтем взаимную индуктивность и емкость "+" и "-" и проникновение каналов, разве не так?

Опять же... эта приблуда измеряет автоматом (т.е. разгояет частоту до 500кГц для малых значений). Иными словами, ошибка измерений будет присутствовать.



Какие будут идеи по измерениям?

[iskandar 14]

donmilani



Сначала нужно подумать что Вы собираетесь измерять и с какой целью. Проникновение каналов? Оно от частоты зависит по-любому. Как Вы его мерить собираетесь?



Отсутствие индуктивности означает, что сигнал текущий по R+ и противофазный сигнал, текущий по R- полностью идентичны и располагаются в пространстве настолько близко, что их магнитные поля полностью друг друга компенсируют, то есть магнитное поле наружу вообще не выходит.



При измерении ёмкости ничего не коротить (иначе ничего не измерите вообще). Какая может быть ёмкость у конденсатора с закороченными обкладками? Мерить R+ относительно R- (L+ относительно L-)



Индуктивность - возникновение магнитного поля при протекании тока. Нет тока - нет поля. Какое может быть измерение, если ток в разомкнутой цепи не потечёт. При измерении индуктивности мерить R+ относительно R- (L+ относительно L-), только с другого края закоротить R+ и R- ( L+ и L-)

Изменено 4 февраля, 2015 пользователем iskandar

[Urez 2 505]

Коллеги, ну вот допустим все померим, и что это даст?

[Ларик 8]

@DAZZER, По сути, что ПЭЛШО, что ЛЭшо имеют жилы в лаке и независимы друг от друга... Одножильных не видел.

[Yurecde 153 12 Тракты]

Даст примерно следующее:

- Приборы?

- 100!!!

- Что 100?

- А что приборы?



Но если измерить сотни 3 кабелей, то может и получится вывести какуюто корреляцию между этими параметрами и звуком

[donmilani 1 089 4 Тракты]

@iskandar,

Спасибо. На сайте кимбера приводятся параметры для их кабелей (L и С), как они измеряют информации нет, но интересно.

То, что Вы написали (по теоретической части), по-моему, понятно любому школьнику.

По измерениям...

При измерении индуктивности мерить R+ относительно R- (L+ относительно L-), только с другого края закоротить R+ и R- ( L+ и L-)

Логично, это и имел в виду (правда написал более коряво)... только вопрос: R- и L- у нас закорочены в джеке, имеет смысл отпаивать?



Коллеги, ну вот допустим все померим, и что это даст?

Мне это ничего не даст, - просто интересно сравнить с брендами (иногда указывают).

Опять, было бы интересно понаблюдать как влияет плетение и свивка...

В общем, измерения много времени не займут, но кое-какие выводы можно уже будет сделать.



Да, прикупил катушки для кумихимо, - жить стало веселее (и в самом деле облегчают работу на порядок), но цена на них заоблачная (катушка как пол диска)

Изменено 4 февраля, 2015 пользователем donmilani

[Urez 2 505]

В общем, измерения много времени не займут, но кое-какие выводы можно уже будет сделать.

Ну как академический интерес, так-то будь халявный прибор, я бы тоже померил...

Да, прикупил катушки для кумихимо, - жить стало веселее (и в самом деле облегчают работу на порядок), но цена на них заоблачная (катушка как пол диска)

Вот не слушаете меня, коллега, мазоли натираете)), что наши перекупы на аксессуарах могут деньги делать даже не сомневался, я на спаме комплектом сразу брал.

[александр шумилов 428]

По сути, что ПЭЛШО, что ЛЭшо имеют жилы в лаке и независимы друг от друга... Одножильных не видел.

http://yandex.ru/clck/jsredir?from=yandex.ru%3Byandsearch%3Bweb%3B%3B&text=&etext=590.Pb3eZrFxkrVTvyrwQal1lI0R3DZLCTfczsyenFO9K8US76j6FUzxpRfciCmjPWSBcwxTRLviUtqK7eqThiTEVMnarNDpfITWZeIZd29ZKhg_0XGCkACuBk_J8Fx_zJhCSjLs_cIAUESxDIJnbqIvMW2o-OkBT2su5USpYJgak_paTPiknnjkrHH26B3T0M1lIL9lG810oeS8i5eyrYlkkw.32df9958509c6e1c312adb2a6f67c1db8ec5c9bc&uuid=&state=AiuY0DBWFJ4ePaEse6rgeAjgs2pI3DW9Iuwyq9ogZlI2yfIEXIlbQuKp4EruM-2GfSnjJP3DSMHNM4gjfI5FudPy0ZoxJR3VFfFvy7XeaO8sGXQEJymvNxq__2dju6RqcVH3HlOQlQ-AtfP3or-SlUzD053X-pabNk59LEqpqAtNYxa19KUGSBY_ki_rNfR9BA7_zmMCZJXb-89lersNJ09GfKeRNr6wHmV1kEQnlkPpK1WYXjIDlEaiE1Bp9D0ShMaCfOF7N_ermHW53dEBRR9S4jpcZkokjOzVRYOJhd8jGot0jqEsh7W3eY5guh_h&data=UlNrNmk5WktYejR0eWJFYk1Ldmtxbzdmc1R6NWNOYUZVaENTRjRGREJSdDZlcnA4eHpBbktDVVdtWlQ1UFc2MS1DTnJHTUt5VTRZRUVTQ1g1aGttdHNGMm1qMlM0QVpkS1JMZW1nX1l5RHhQUVF0bXp4ZjJ3TFRLM1RBalBjcUI&b64e=2&sign=cad949be14c3824e7031d2f083075203&keyno=0&ref=cM777e4sMOAycdZhdUbYHtkusEOiLu3m4cVndcRMfNuguIXI6uHFKkhYTJbnXqD9jAM7nzTQejdU-c5PiEUR7lOQuYbY5NVsnulSrt0UG3pa3-2n01JCQ8WSiy-B2FQ8sC7K8B88mwoQA7q4x7h1M5J8FiuORmIJYcQ2h96VxaTL2QiDjeEMygg7emsIFr3NjZts7DG9OFqVFfXT8BtTLjC7YLjEOv_mHzpk6aYGwS3p9I0jtOSFrl5MFfscoehsp9CqfXgVEzsjEfJtbzUp6AaHIdUinuglh5FG03geqOoo5PGfF3xDbfwwId6hMMZyY04uCR0PoqQxK7gjjg_aWok2ZKf76Xd0bczsP54rGcfXxnLWqzTP4OfW8j_BBWE7I21fnD5Sb8mpW_nxFJv-aRSuWhCEYWhwhcuiqOClu6a8oet18NC3YaMZOsCmonWRZY5WhvjmlN4_QTxzrkNvOpx2SXvQPK4l40ZcmlUXu-A1t8KQ5RFpG2jom0GguQiszeExzq_4wSDZ0Uz8_UrNcjSD8xQPtwbe705U37rg2KyS8mswdr3sblPUoIZPqaPQQstyt1DjdAyO8ly-biRArlKY0O9hTaQrLmLtEj23jEOIXOrLNIr0ci4TcwBbEPbrNBQ24gO1R9NY9asILmoB2hvCABXm-6Ouw-reXRBxv77BM9pzLFW4dY5HcYHR0uM-4kltXmQ1YZNdyMou5IFmKOoRIFpCjKDl-zho5sfaAK-i4CXa2EkAIdAr0hdNR7AsCIbcQLn8ysy5AP04pUbS1Q3aGy1it1sD2etKH47FWX2hltKQZaQNXtoN-O1hI10bAzxlwSX6e5MP6rCQzdiIeinjikb1KflKD1jxJ7oJPf4E7isnpFLe7NZaWyeRSktH-G62XPRtt3j-wK4DLvtjT-Fj-AFN62gNNunXTDjwBVUuIpV9EyQFih3PS9wZeJWrP9bjkc8yrx43OruGSJLfL680vcSNLWCs_xn8SbG900T2KYkmby9HR_rx_oyYiMygVTqXtOC93TPlZdcIt0HM52eUs-Aa9v6vc0MiBIaDJBvof-1pSXhZBnXgrJ_xnweQsTlC1L87ftQeLtr3hwXtPLCqbdn3acY9OrVDYsKdd-HGohA94jvQhO1zYKTAdM2gunYHXLCnfRUABzBpKFRT6yHK6h083cDenEbU4q--POuEtkDCpqhYO6h0UuOK98Bg1dru9G9yugeBWUtYWp1pmuaAOlxz-PXQ8vZQx70dXxsS6F7lX3D3y5NM8vOM5wbgzRf1wpI9pR04WWhR6O18ZI1iTwyOp3qbLRbqcjjkyiUBl-7Nvz3I1QI57MChq5Ml6oEEYo2RwS-4BjPr1MCVfsRNHFea40CmprilCg3Mzvk-GNaR4QDm_KPnUodiehiVcja6wmU97KkvUyg7D7Z2dA&l10n=ru&cts=1423049301084&mc=5.473029715149763

[Ларик 8]

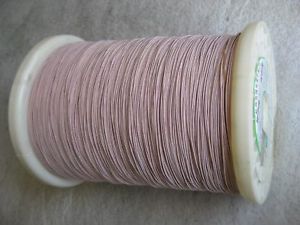

Я вот хочу себе сделать кабель из такого 250х0.04 Только 30 метров покупать как то накладно, если нужно только 8 )))



@александр шумилов, ну наверно я протупил, тк у меня 18х0.05, так что сорри за не правильную инфу ...



Обидно, 30 метров провода за 1100 грн дороговато ппц...

Изменено 4 февраля, 2015 пользователем Ларик

[donmilani 1 089 4 Тракты]

Перепост.

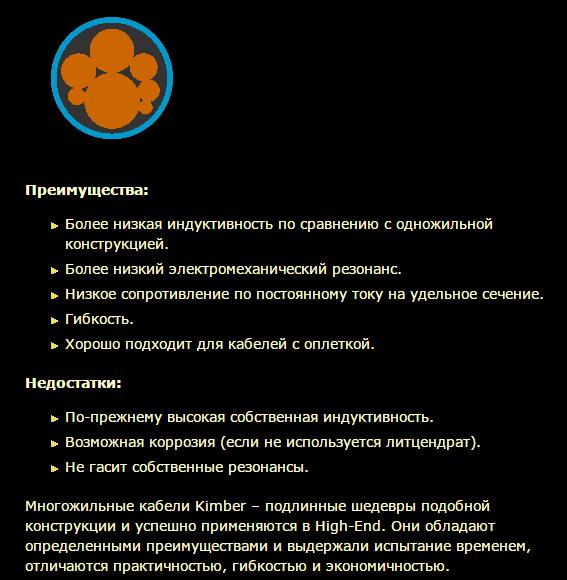

Нарыл тут по форумам информацию по Kimber Kable (http://www.kimber.co...kercables/tc/8/)



DUT: 8TC 2.5m bare wire ends

(Cp) parallel capacitance: 821.0 pF @ 20 kHz

(Ls) series inductance: 0.345 µH @ 20 kHz

(Rdc) dc loop resistance: 0.018 Ω

(Xt) total reactance: 0.044 Ω @ 20 kHz

Frequency response ± 0.5 dB: dc - 300 kHz



"В 8ТС две жилы диаметром 0,22мм, две 0,29мм, и по одной 0,33, 0,41, 0,5мм.

Если интересно, то в PJB (не знаю, что это такое, но писали, якобы, аналог кимбера) cо стороны источника сигнала подпаяны три проводника - два на землю и один на сигнал, а со стороны приемника подпаяны только два - один на сигнал, другой на землю, третий земляной не подпаян. (тут речь про 3-х проводной кабель, ссылку на первоисточник дать не могу, - не помню откуда выдернул, сори)"



(http://www.cardas.or...le-construction)



Мелочь, но может пригодится кому

Изменено 4 февраля, 2015 пользователем donmilani

[pollar 8 808]

Если интересно, то в PJB (не знаю, что это такое, но писали, якобы, аналог кимбера) cо стороны источника сигнала подпаяны три проводника - два на землю и один на сигнал, а со стороны приемника подпаяны только два - один на сигнал, другой на землю, третий земляной не подпаян.

PBJ - это название старой классической модели(косичка) Кимберовского межблока. Истинный Кимбер!

Подпайка с обоих сторон двух "холодных" жил. К стати в акустической серии TC(4TC, 8TC, 12TC) используются те-же проводники(мультидиаметр в тефлоне). Последние пару - тройку лет акустические ТС стали делать из таких-же проводничков, только в белой+прозрачной изоляции, по логике тот-же тефлон. Раньше серия ТС (акустическая) была черно-голубой.

Собственно так-же разделываются и другие (один горячий и два холодных) косички Кимбера, как гибридные, так и серебряные.

[Ларик 8]

Интересно никто не еще не менял кабеля на Орфеусы ?

[donmilani 1 089 4 Тракты]

Подпайка с обоих сторон двух "холодных" жил.

Значит, с обоих концов? - тогда, возможно, фейк про третий "конец в воздухе"...

для меня это было странно, но кто знает, что у них там в голове

Спасибо за дополнение.

[pollar 8 808]

Подпайка с обоих сторон двух "холодных" жил.

Значит, с обоих концов? - тогда, возможно, фейк про третий "конец в воздухе"...

для меня это было странно, но кто знает, что у них там в голове

Спасибо за дополнение.

Да, с обоих концов подпаяны оба холодных.

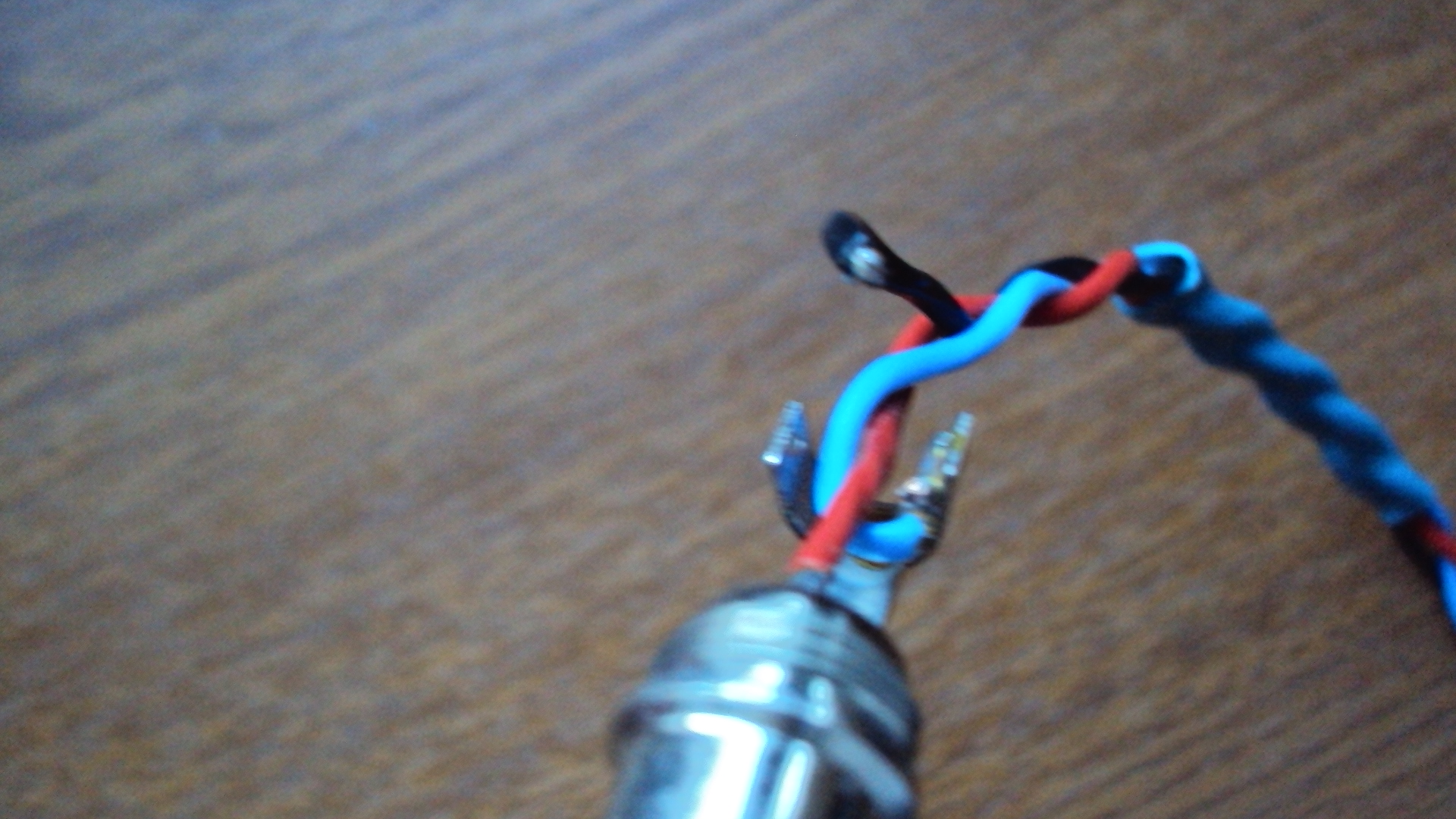

Может быть я сам и внёс некоторую неразбериху в распайку, выложив вот эту фотку

Но это просто обрыв(и хваленное пиндосовское качество), 20 лет на соплях держалась.

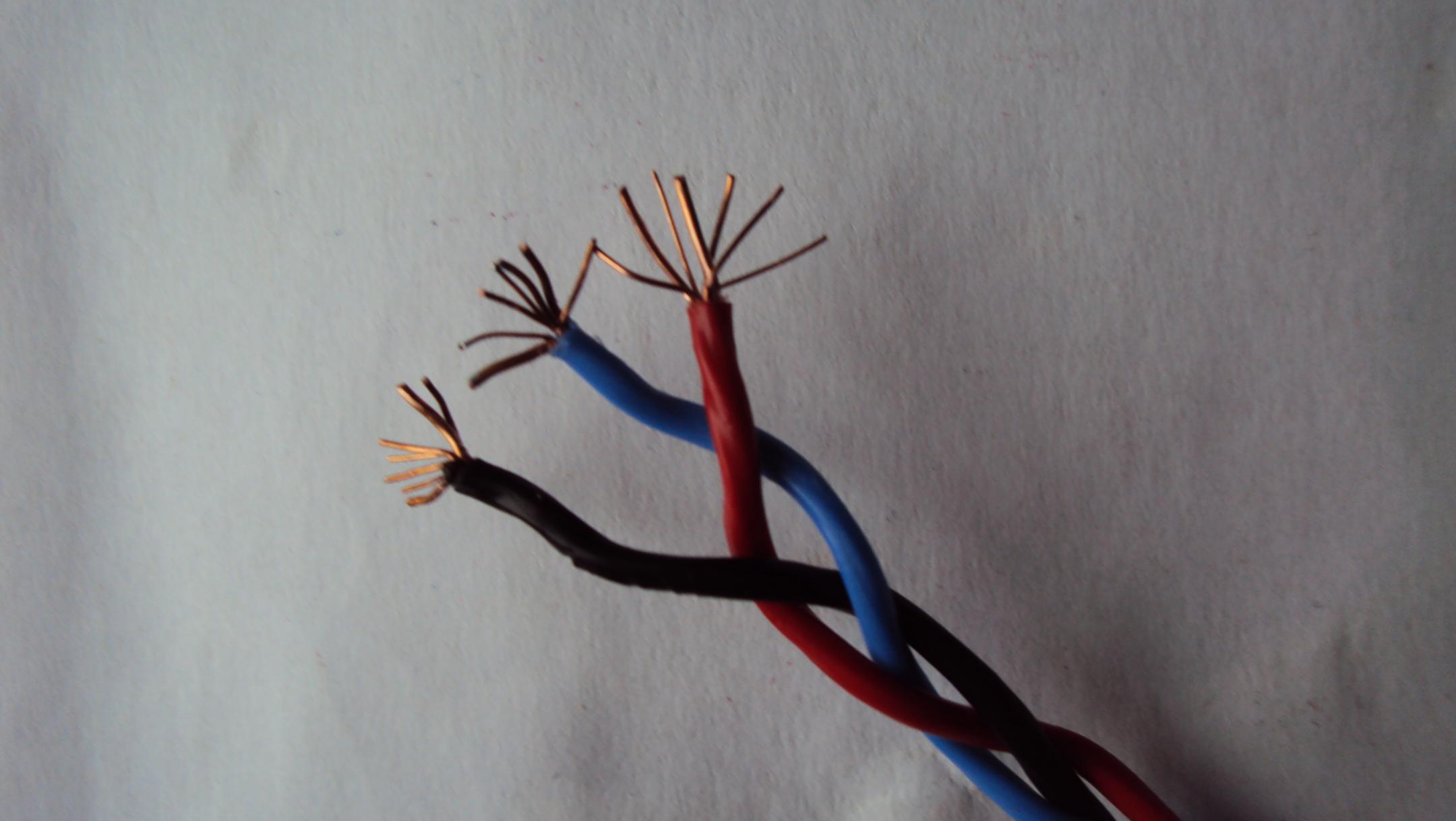

К стати, мультидиаметр "во всей красе"!

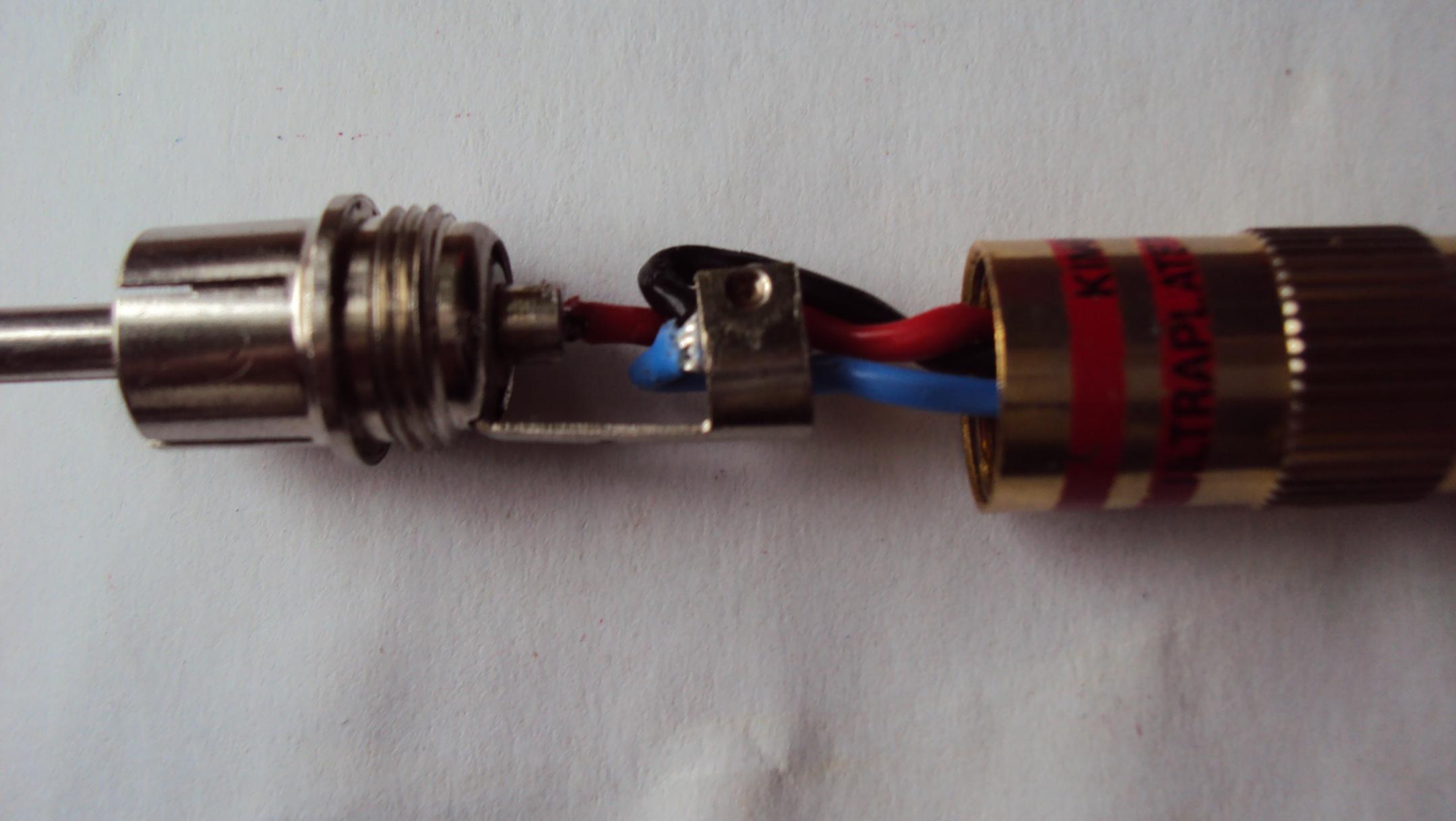

Правильная распайка на всех коннекторах именно такая

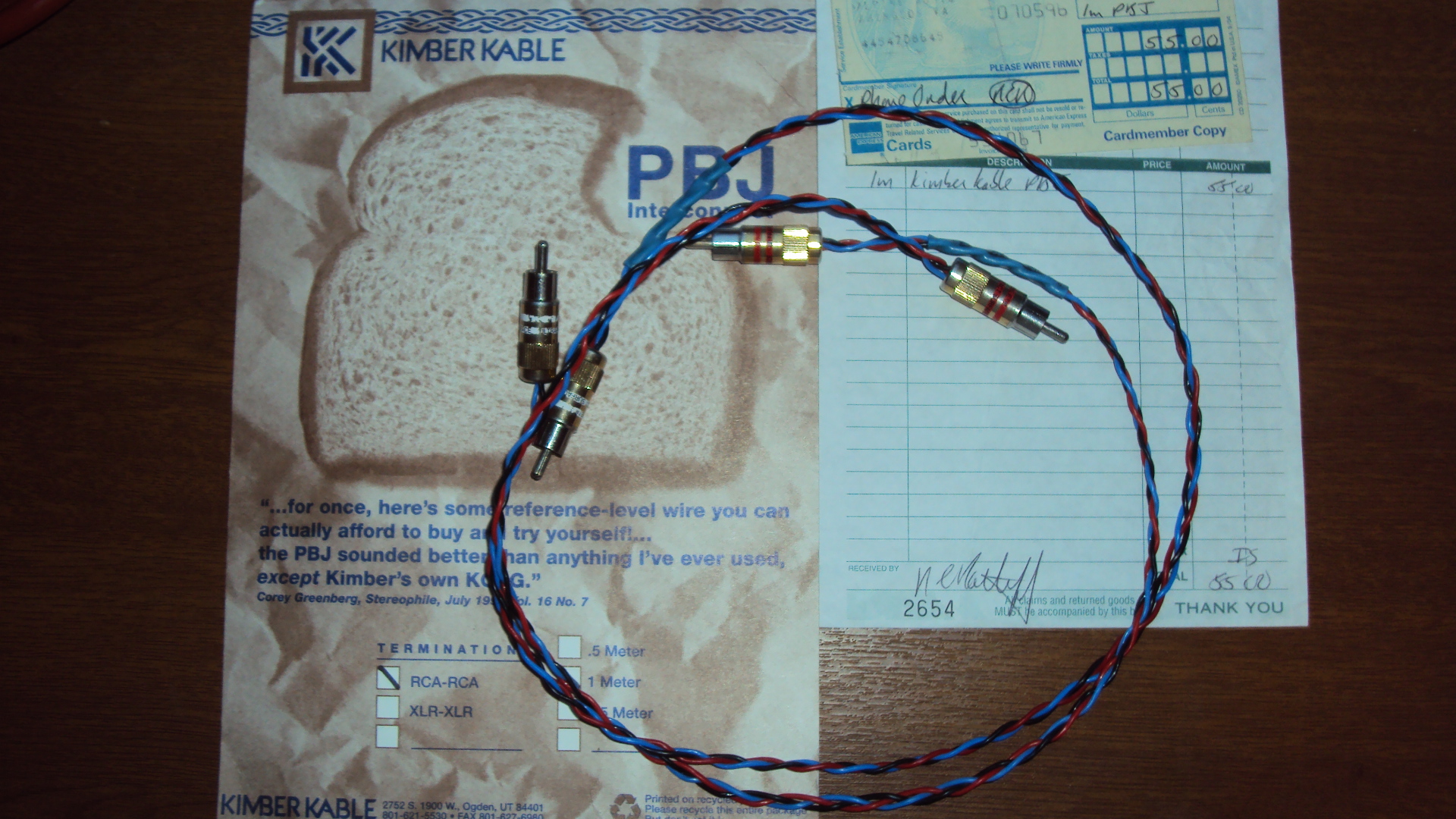

И для "хохмы": стоимость этого кабелёчка 20 лет назад(пакован сохранился), правда в штатах

[Ларик 8]

@pollar, А звук какой с Кимберовским кабелем ?

Изменено 4 февраля, 2015 пользователем Ларик

[Urez 2 505]

Интересно никто не еще не менял кабеля на Орфеусы ?

Дерзайте

[Ларик 8]

@Urez, странно что для таких то ушей не за...ли цену допустим 1000$ на кабель...

[Urez 2 505]

Тут было мнение что для высоковольтной технологии с малыми токами протекания хлысты толщиной с руку из монокристалла серебра как мертвому припарка...
