Самодельные провода для наушников

[Shiter 889]

со шнурками - классно вышло! поначалу увидел фотку-думал, это оплётка специальная... а это шнурки) Наушники не стали ярчить теперь? Ах да, у сенхов этой линейки какой-то синтетический окрас есть в звучании. Замена кабеля его, случаем, не убирает? Было бы здорово.

Нет, наушники не ярчат абсолютно. Они наоборот из тёмных стали чуточку нейтральнее. Я бы не сказал, что это прям уж таки однозначный такой плюс. На металле стало имхо похуже, чем было.

О каком синтетическом окрасе идёт речь? Фирменная плюшевость? Ну так... частично присутствует. Но по-моему это даже здорово. Уж по сравнению со звуком современных баеров, это разве синтетичность? Это так... пустяки.

[Sekar 83]

Снял термоусадку с кабеля, пройдя курс иглоукалывания, и понял, что термоусадка - это не так уж хорошо, даже скорее плохо.

Единственный плюс - легко надеть и осадить .

Из минусов - легко перегревается, пластиковая оболочка проводов в этом случае может деформироваться и сплавиться друг с другом, снимается термоусадка весьма плохо, скорее одноразовый вариант да и лишний слой толстого диэлектрика добавляет свои нюансы. Выводы - термоусадка хороша только для нескольких случаев- А. Необходима долговременная защита проводов от внешних воздействий, т.е. портатив ; Б. Использование термоусадки толко для усиления посадки штекеров, разьёмов и ветвления проводов . В противном случае под термоусадку навивать слой тонкой бумаги, как экрана, иначе - провода на выброс. Для дорогих проводов, термоусадка не вариант. Лучше научиться плести.

Изменено 23 апреля, 2014 пользователем Sekar

[Mopo3ko 298]

@Sekar, посоветую заказать оплётку Bitspower (надеюсь ссылку не прибьют) overhard.ru/catalog/76/ , сам, скорее всего, буду ей оплетать. Там же есть термотрубка с коэфф. усадки 1:4, правда, мелкими кольцами.

Изменено 23 апреля, 2014 пользователем Mopo3ko

[Sekar 83]

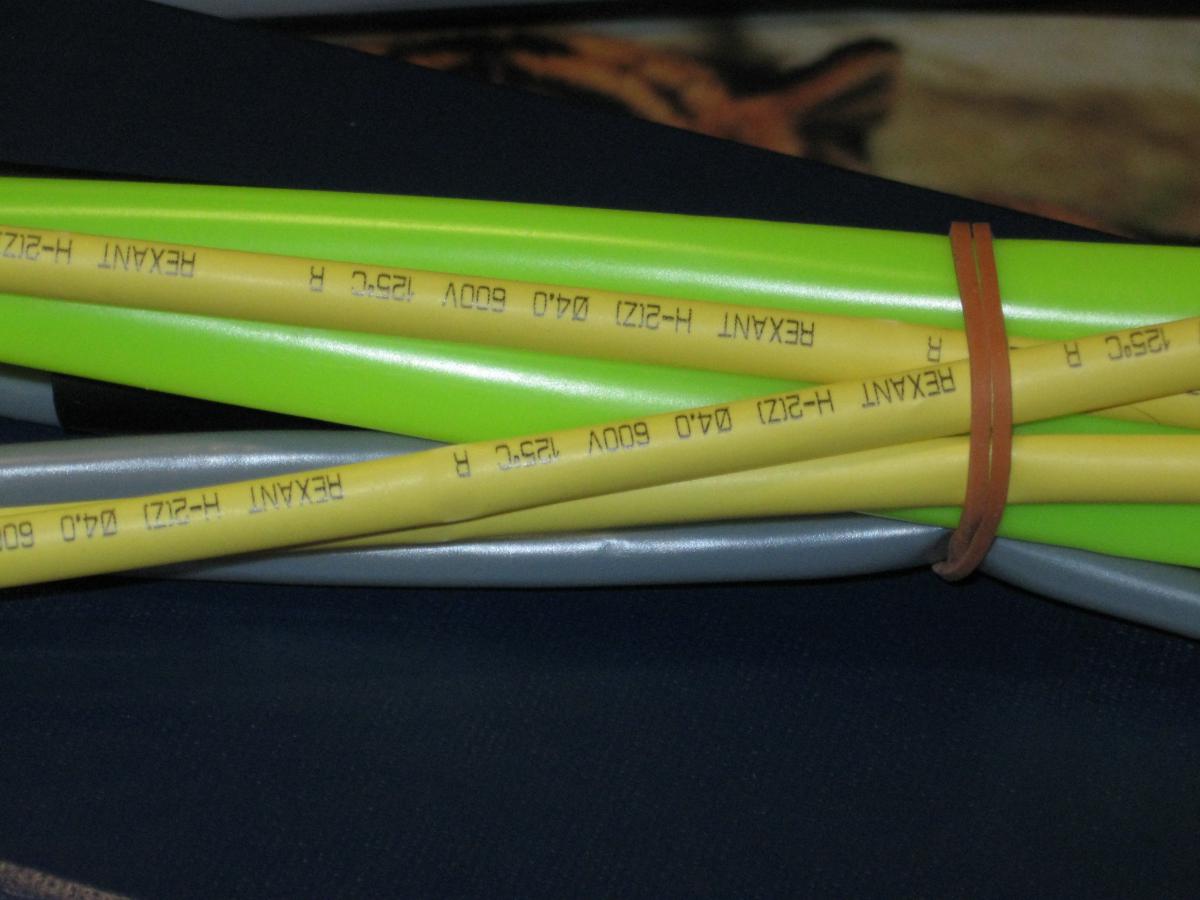

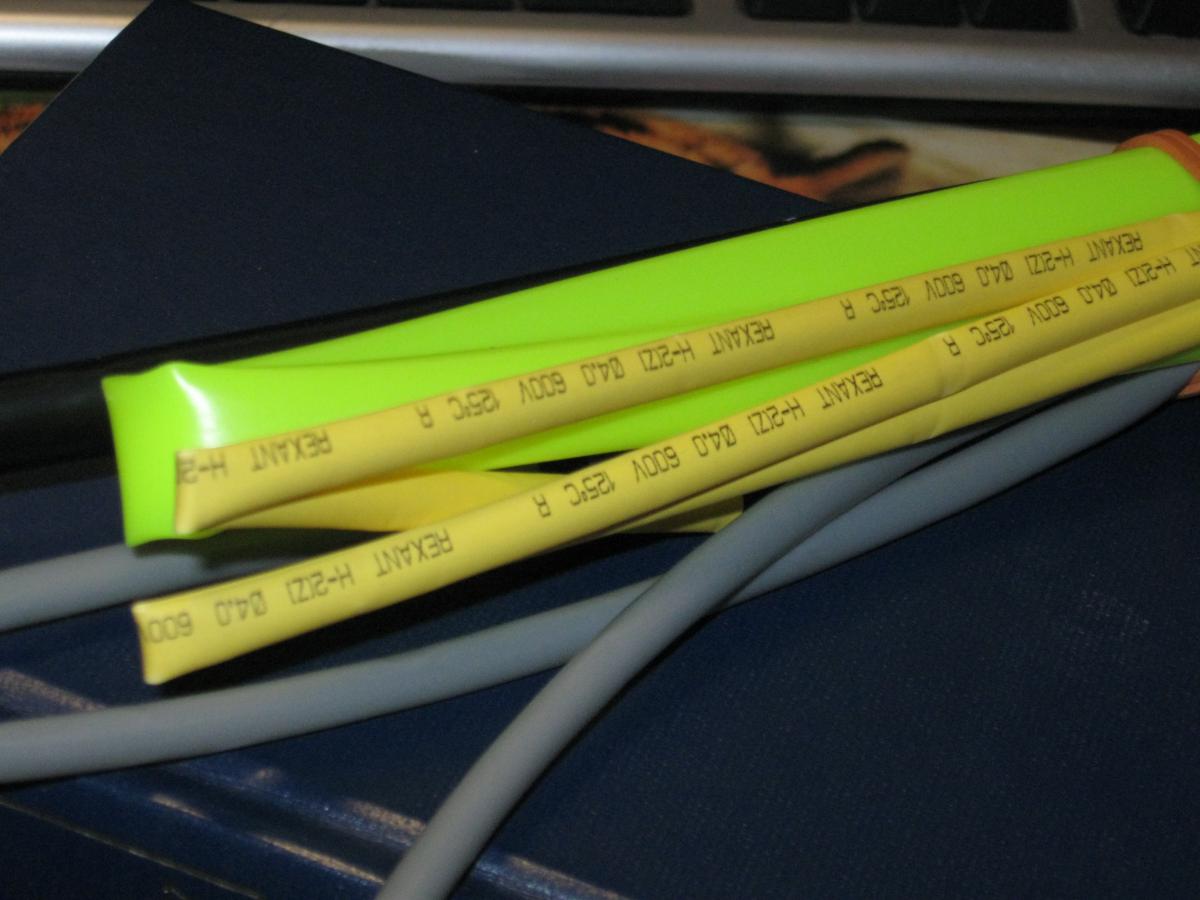

Если с термоусадкой иметь дело, то надо сразу проверять на термостойкость материал пластиковой оболочки проводов, если при облуживании провода ( можно поинтенсивнее ) оболочка легко "плывёт" - это дурной знак, кабель дешёвый и оболочка низкого качества, при нагреве термоусадки не перегревайте последнюю ! Вообще, как то обвивал провода кабеля, для межблочника просто узкими полосками малярного скотча , потом немного термоклея из термопистолета сверху, лёгкая пропитка. Для кабеля наушников можно на эстетику махнуть рукой, лишь бы звучало, на улице не использовать.

С силиконовой "рубашкой" имел дело, туго садится, тяжёлая, там где многократно изгибается в процессе натягивания начинает рваться, т.е. получалось фрагментами , сантиметров по 20 , между ними уже трещины. С лёгкой сеткой не пробовал.

Изменено 23 апреля, 2014 пользователем Sekar

[Yurecde 153 12 Тракты]

Мнеб было интересно из литцендрата провод послушать. Приедет вот цапонлак, попробую самодельный литц из серебра сделать

[Sekar 83]

Ранее уже всплывала ссылка на http://www.aloaudio....headphone-cable , там , я так понимаю, плетение по миллойту, причём на плюс и минус каждого канала идёт по два провода, один с покрытием серебряным, второй , просто медный, очень красиво. Кто как полагает, сермяжный смысл есть в данном подходе, кроме красоты и пафосности ? Не видно, как потом обьединяются кабели от чашек наушников в один общий кабель на восемь жил, или так и идут к балансному штекеру порознь ?

Изменено 23 апреля, 2014 пользователем Sekar

[Urez 2 505]

Приедет вот цапонлак, попробую самодельный литц из серебра сделать

А подробнее о процессе? Неужели многожилу "купать" в лаке будете? - хороший видимо у вас бюджет для подобного рода экспериментов))

[Ilya-s 812 1 Тракты]

Если у Юрия всё состоится со сборкой литц-кабеля из серебра, и я еще один кабелек доделаю для lcd, то это будет веселая битва проводов

[donmilani 1 089 4 Тракты]

Ранее уже всплывала ссылка на http://www.aloaudio....headphone-cable , там , я так понимаю, плетение по миллойту,

... не правильно понимаете, там совсем другое плетение (8 жил не плетутся по Миллойту). Искал, но схему так и не нашел. Есть в наличии 6-ти проводной вариант - попытаюсь расплести и понять схему, может так и на 8-ми проводной выйдем.



Да, что за "силиконовая рубашка"? Использовал полиэтилен - мягкий, легкий, усаживается и снимается без проблем

Изменено 24 апреля, 2014 пользователем donmilani

[Sekar 83]

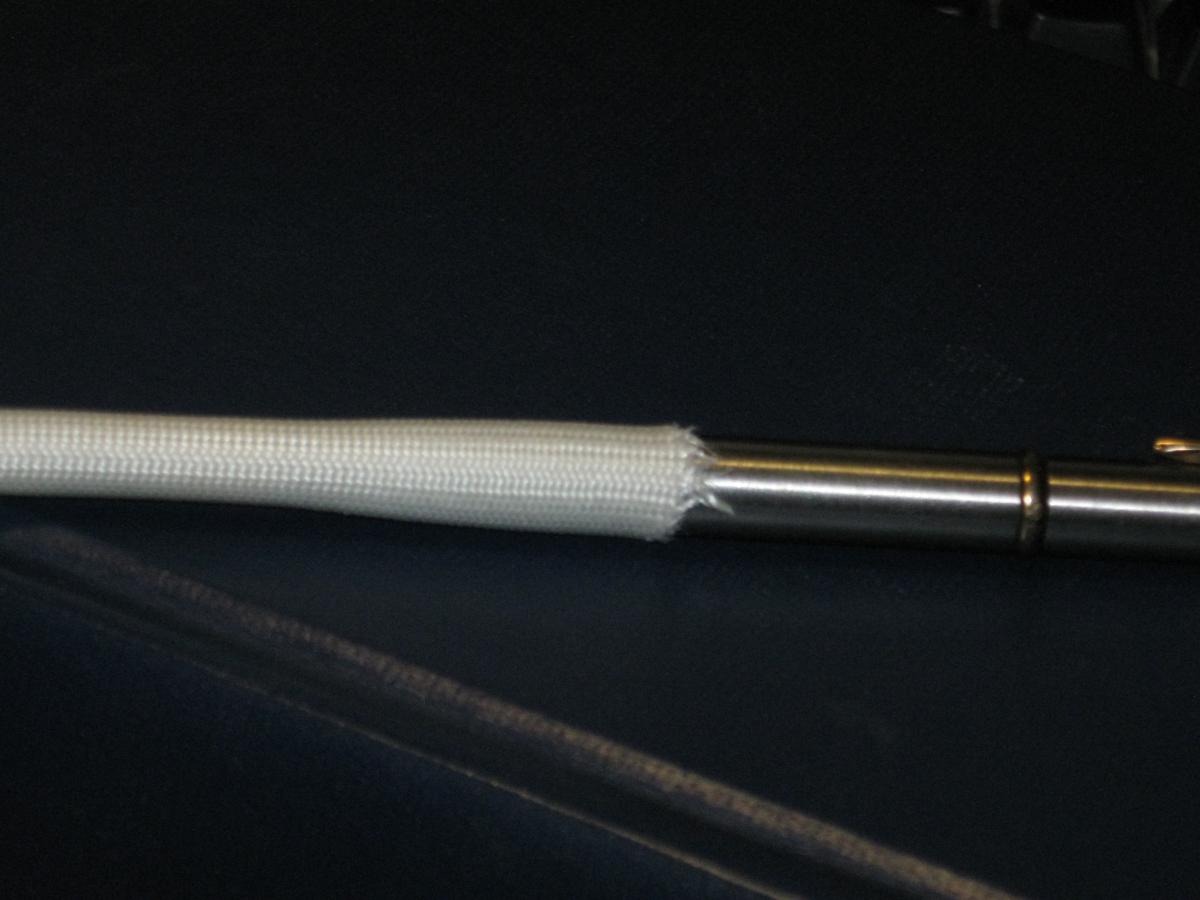

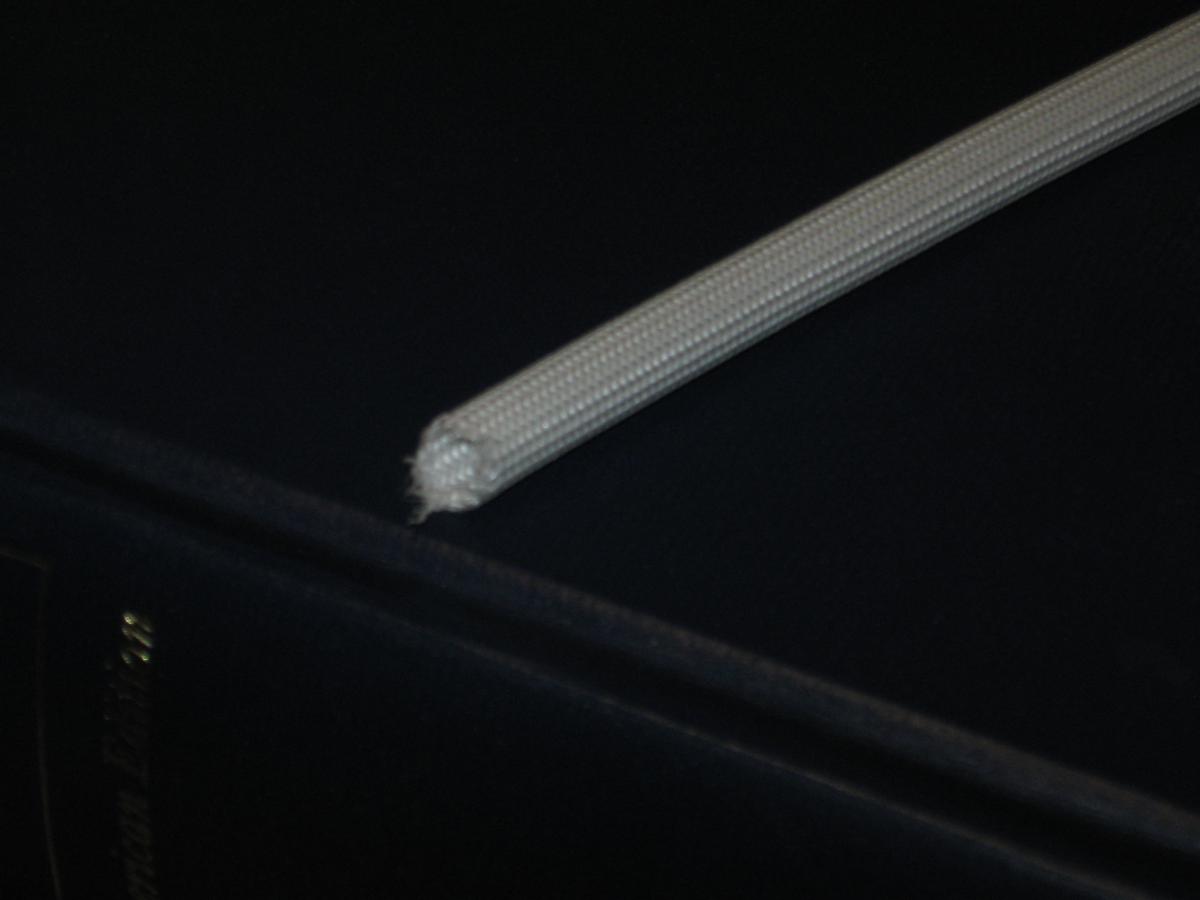

Да вот такая оплётка, у нас по метру продаётся, нескольких диаметров, тяжёлая, термически не осаживается. Очень плотное плетение, но при натягивании имеет свойство сминаться гармошкой, при неоднократном сминании начинает рваться в этих местах . Когда то делал оплётку на колоночный кабель к наушникам, но, не понравилось, тяжело получилось и некрасиво.

Изменено 24 апреля, 2014 пользователем Sekar

[donmilani 1 089 4 Тракты]

Спасибо, - буду иметь в виду.... а внешне симпатично смотрится, вроде

[Sekar 83]

Да , весьма симпатично, но попытка натянуть её на 3 метра канаровского 4S6 кабеля привела к процессу долгому и мучительному . У неё размер практически совпадал с кабелем и очевидно, надо было бы как то её со струной, и даже не одной натягивать . Но 3 метра одним сегментом надеть , думаю, даже со струной нереально было бы. А так она прочная . Вы полиэтилен упоминали, имелась в виду именно термоусадка полиэтиленовая ? У нас продаётся рексанта, польская и немецкая термоусадки. Рексанта китайская - самая плохая , по опыту . Польская, тонкая и хорошо осаживается, немецкая - потолще и чуть хуже осаживается, но самая прочная. На фотографиях, рексанта имеет продольную надпись, польские - без надписей вообще.

Изменено 24 апреля, 2014 пользователем Sekar

[donmilani 1 089 4 Тракты]

2Sekar

долго искал термоусадку в Москве, но везде продают кусками 1 метр максимум.... мне нужно было 3 метр минимум, чтобы моножилу одеть.

Остановился на компании Радиант (http://www.gradiant.ru/), сделал заказ, попробовал, понравилось. Они продают любой длины (в основном), я по 20-30 метров брал куски.

Полиэтиленовая - мягкая, тонкая, но не держит форму (т.е. обратно не разгибается после сгиба)... для многожилы пойдет, а для моножилы не лучший вариант.

Трубка PVDF (фторопласт-2, Kynar®) дает большую жесткость, что лучше сказалось на "поведении" моножилы.

Один минус... это завод, а не розница, у них мин. заказ от 1000 руб и доставки нет (есть, но дороговато берут), поэтому и искал здесь желающих присоединиться.

Это всё термоусадки, в качестве внешней оплетки не годятся. Для внешней заказывал Viablue (симпатично и качество хорошее), но меня и он не устроила... жестковата. Сейчас на лавсане остановился (делал заказ у немцев): дороговато, но смахивает на эндорфиновскую оплетку.

[Sekar 83]

2 donmilani

Следующий кабель, взамен испорченного и выброшенного шульца, сделаю без внешней усадки вообще. Обмотаю узкими полосками малярного скотча, подобно канаровской бумажной обмотке и термоклеем чуть "облужу". Вообще эффекты происходят странные. Изначально сделал адаптер от клемм УМ неправильно, т.е. в расчете на 3х проводный штекер, обьединил земли и не менял кабели к наушникам, кроме кабеля к квартам, который был испорчен. УМ было такое надругательство абсолютно побоку, он это отработал. Питал правда от разных груп колонок, он двойное моно, на выходе 2 пары акустики. Так при этом подключении К601 отличались глубочайшим басом, слушать виолончель было одно удовольствие, но, бас доминировал. Перепаял всё правильно , под честный 4х контактный разьём и провода ..... Бас у К601 ушёл и как то пространство скукожилось и изменилось не в лучшую сторону, ну не любят К601 такое подключение, не знаю почему, хотя провод 4х жильный и земли не обьединены на наушниках.

Изменено 24 апреля, 2014 пользователем Sekar

[Sekar 83]

Ранее уже всплывала ссылка на http://www.aloaudio....headphone-cable , там , я так понимаю, плетение по миллойту, причём на плюс и минус каждого канала идёт по два провода, один с покрытием серебряным, второй , просто медный, очень красиво.

Там видно , что для, как 8 проводного плетения , так и 16 , от штекеров к наушникам, до их обьединения в один кабель, плетётся по Миллойту, в случае 16 проводов число проводов просто удваивается, а так всё в 2х перпендикулярных плоскостях, той же "змейкой" плетётся. Вот как плетётся их обьединение в 8 и 16 проводов , это действительно надо подумать, но там алгоритм не такой заумный.

[donmilani 1 089 4 Тракты]

Ранее уже всплывала ссылка на http://www.aloaudio....headphone-cable , там , я так понимаю, плетение по миллойту, причём на плюс и минус каждого канала идёт по два провода, один с покрытием серебряным, второй , просто медный, очень красиво.

Там видно , что для, как 8 проводного плетения , так и 16 , от штекеров к наушникам, до их обьединения в один кабель, плетётся по Миллойту, в случае 16 проводов число проводов просто удваивается, а так всё в 2х перпендикулярных плоскостях, той же "змейкой" плетётся. Вот как плетётся их обьединение в 8 и 16 проводов , это действительно надо подумать, но там алгоритм не такой заумный.



Сплести Миллойт из 4 проводов труда не составляет, а вот 6-8-16 уже не получиться крестом сплести. Пробовал подобрать для 8-ми по тому же принципу, что и Миллойт - ерунда получается. Илья предложил (и использует) делать свивку по два, а потом плести - это выход, но, попробовав, мне не понравилось... хочется научиться как у alo.

Как писал ранее, купил 6-ти жильный от ахтунга специально, чтобы разобраться. Внешне плетение такое же как и у alo 8 и 16 жильного и явно не Миллойт.. как время будет, расплету до разветвителя (всё равно его делать) и попытаюсь зарисовать.

Руки не доходят.... весь в ремонте

Если надете схему плетения, я думаю, многие скажут спасибо!.

[Sekar 83]

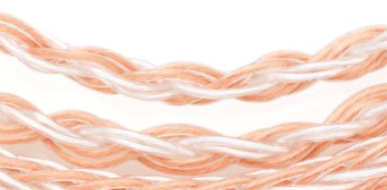

Вот у alo, для 8 проводов, у наушников видна группировка просто по 2 провода, но они у них вообще без скрутки идут, как то это не кошерно. Илья правильно очевидно эти два провода "змейкой" скручивает. В принципе, для ещё 4х проводников можно добавить ещё 2 плоскости , повёрнутые на угол 45 градусов, т.е. в косичке проводники будет в итоге под углами 0 - 45 - 90 - 135 - 180 - 225 - 270 - 315 И как там плюс с минусом будут группироваться ?

Изменено 25 апреля, 2014 пользователем Sekar

[donmilani 1 089 4 Тракты]

@Sekar,

попробуйте повторить для 8-ми проводов с "группировкой" и скруткой... увидите разницу Alo с тем, что у Вас получится.

Там не просто группировка, а плетение 8-ми проводов по-отдельности. При скрутке с последующим плетением по Миллойту узлы жесткости появляются, что не есть хорошо для кабеля (по крайней мере я их наблюдаю и прощупываю на своем образчике)... у ахтунга (тоже плетение что и у alo) этим даже и не пахнет - всё ровно и однородно.



"добавить ещё 2 плоскости " - схемку изобразите поворота на 45 градусов, да так, чтобы шаг не менялся и не было бы пересечения более 2-х проводов в одном eзле, как у Alo.





ну и где здесь группировка по 2 провода?

Изменено 25 апреля, 2014 пользователем donmilani

[Sekar 83]

donmilani,

Да , согласен, это у "Reference 8" общая свивка уже так ровненько идёт . Вот у "Reference 16" от наушников кабель плетётся именно группой по 2 провода.

А что за кабель от ахтунга, слово то какое неприличное , где можно на него взглянуть ?

На ютьюбе вообще про Миллойта нет ничего ....

Изменено 25 апреля, 2014 пользователем Sekar

[Mopo3ko 298]

Изначально сделал адаптер от клемм УМ неправильно, т.е. в расчете на 3х проводный штекер, обьединил земли и не менял кабели к наушникам, кроме кабеля к квартам, который был испорчен. УМ было такое надругательство абсолютно побоку, он это отработал. Питал правда от разных груп колонок, он двойное моно, на выходе 2 пары акустики. Так при этом подключении К601 отличались глубочайшим басом, слушать виолончель было одно удовольствие, но, бас доминировал. Перепаял всё правильно , под честный 4х контактный разьём и провода ..... Бас у К601 ушёл и как то пространство скукожилось и изменилось не в лучшую сторону, ну не любят К601 такое подключение, не знаю почему, хотя провод 4х жильный и земли не обьединены на наушниках.



@Sekar, аналогичная ситуация: усилитель мощности 4-канальный, две линии по 2 канала. Если подключить к разным линиям (мостовой режим), плюс одного динамика -в плюс левого канала, минус-в минус правого и второй так же, то спокойно переносит объединение минусовых контактов, можно обычным штекером подключать через переходник самодельный.

Бас кстати, тоже прибавляется, но не в плане АЧХ, а в плане скорости-удары более четкими становятся, хлёсткими, осязаемыми, то же самое со остальным диапазоном частот-звук ощутимо более "скоростной".



Заказал L-4E6S, оплётку, термоусадку и штекеров разных, посмотрим что из этого выйдет...

Изменено 25 апреля, 2014 пользователем Mopo3ko

[Sekar 83]

Mopo3ko,

Спаяю обратно "неправильный" переходник, надо сравнить. Пусть дорогой штекер не пропадает. Разные наушники по-разному на это реагировали. К601 лучше звучали в нижнем диапазоне и сцена была шире , квартам как то было всё равно . При мостовом подключении мощность удваивается, куда там ещё больше, там мы подключаем плюс и минус одного канала от разных групп нагрузки . Я же подключал правый канал - от первой группы , второй канал - от второй группы нагрузки . Да и сейчас так оставил , но это уже психология .... .

Изменено 25 апреля, 2014 пользователем Sekar

[donmilani 1 089 4 Тракты]

А что за кабель от ахтунга, слово то какое неприличное , где можно на него взглянуть ?

На ютьюбе вообще про Миллойта нет ничего ....

achtung audio

http://stores.спам.c...d=p4634.c0.m322

... брал на пробу у него 3 метра, достаточно долго вел переписку и попросил отметить на кабеле направление и каждую жилу по отдельности - всё сделал. единственное так и не ответил про схему плетения :-)



PS. Да, на Вашем снимке Миллойт идет для 8 жил... эабавно, не доглядел у них. Выходит, что плетут и так и сяк.

Изменено 25 апреля, 2014 пользователем donmilani

[Sekar 83]

По плетению 8-ми проводному, на хеад-фае только вот что нашёл:



Quote:

Originally Posted by primer

I've heard about 8 braid but never found any instructions. Try http://www.chimerala.../diy_braid.html for 4 wire braid with pics.

a simple 8 strand braid can be done as follows:



take 8 strands, and lay them flat. They're numbered 1 to 8 from left to right.



Take 8, slip it through the 2-3 gap, and lay it in the 4-5 gap. Now the order is 1 2 3 4 8 5 6 7. Take 1, slip it between 5 and 6, then lay it between 4 and 8. now it looks like 2 3 4 1 8 5 6 7. re-number the strands to 1 2 3 4 5 6 7 8 and repeat the instructions.



(in other words, take the outermost strand of one half, pull it through the middle of the opposite pack, and lay it at the innermost edge of it's original pack. Repeat on alternating packs). It should produce a round plait with a spiral pattern running the length.

Если посмотреть на сайте зинсоникса, то он, бывает, делает внешний слой изоляции проводов из тефлоновой фум-ленты . Она у нас продаётся, польская , немецкая , для водяных труб ( более тонкая ) и для соединения газовых ( лента сама толще раза в два и жёлтая ).



http://www.diyaudiob...hone-cable.html

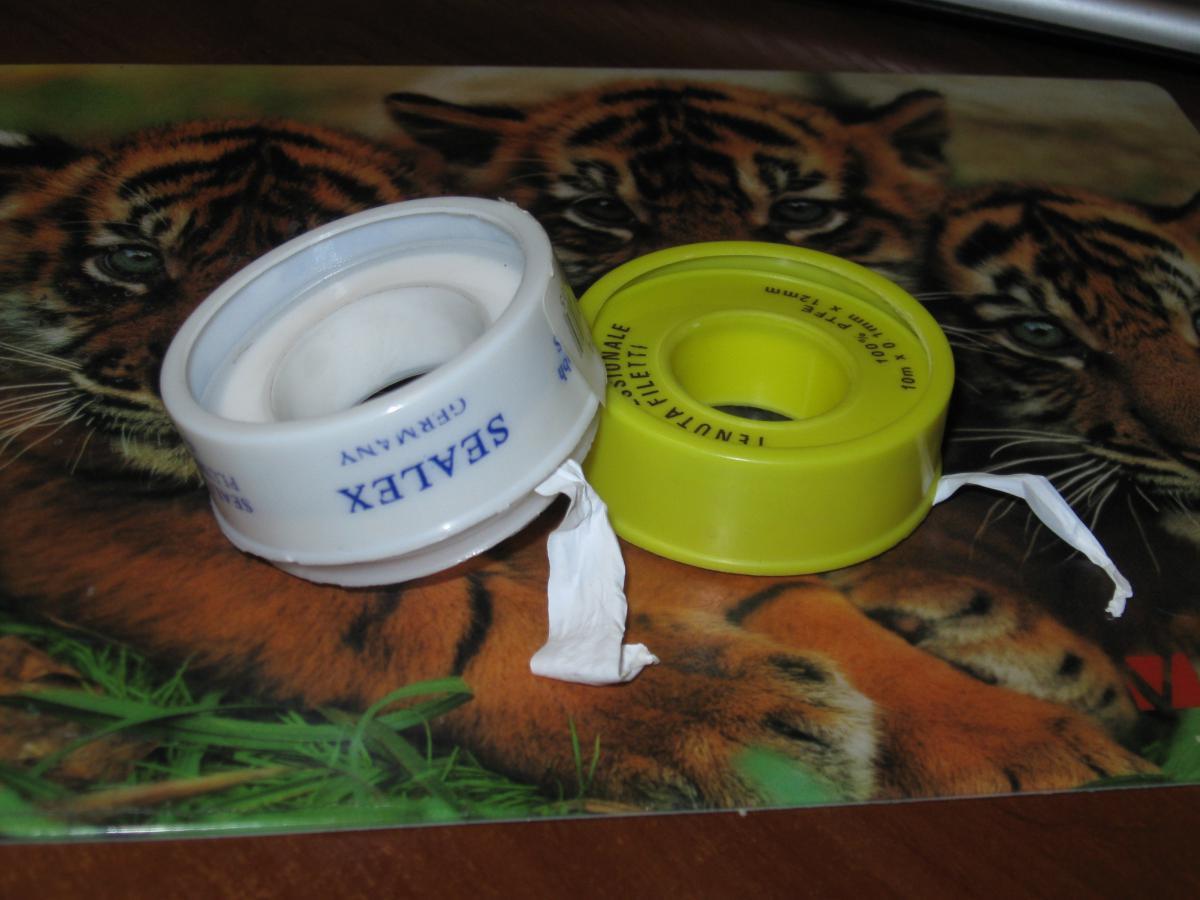

Вот рулончики с фум-лентой:



( Для воды вообще то лучше всего обычным льном, но для аудио - целей внешний слой льна , очевидно только для особых эстетов )

Изменено 28 апреля, 2014 пользователем Sekar

[donmilani 1 089 4 Тракты]

@Sekar,

видел этот пост... похоже, что так и плетут 8-ми жильный, но я пока понять схему не могу - пытался повторить, но не прокатило, надо более подробную схемку найти.

[Sekar 83]

Я, так же пытался, но не получилось. Надо зажимать в тисках, используя колодки для колонок и цветные провода и на них акккуратно пробовать. По вешнему виду, что у ахтунга, что у Alo , что у кимбер кейбла всё одинаково , вроде бы, т.е. алгоритм общий, ну что тут изобретать.

Вот кимберовский на 8 проводов колоночный кабель, 8TC или что то типа того:
