На AT пятитысячных при абсолютной тишине стал заметен гул трансформатора. Что можно сделать для его уменьшения?

А без перевода ОУ в класс А фон был?



Вот тут хорошо виден экран: http://www.henleydes...BC-Li_05_pp.png да и провода сами по себе толстые. Попробую пустить тот же кабель, что и на межблочниках стоит.

Внешне напоминает моножильные проводники типа витой пары. Длина малая и плюс стоят до регулятора громкости. Маловероятно, что фон появляется здесь. Не знаю в каком месте у Вас сделано заземление корпуса, но если лучше подобрать точку, то возможно фона станет меньше.

[Goo8s 37]

И без перевода ОУ в класс А был фон, и на транзисторном смещении и на грелке из резисторов. Заземления нет, двухпроводная TN-C как во всех хрущёвках. Уровень фона не зависит от положения регулятора громкости и проявляется так же при отключенных межблоках.

Плюс относительно батареи на корпусе усилителя около половины напряжения сети, очевидно от БП компьютера через межблоки на корпус усилителя. Точно замерить не смогу, тестер спалил, а новый ещё не скоро приедет.

[MS audio laboratory 179]

И без перевода ОУ в класс А был фон, и на транзисторном смещении и на грелке из резисторов.

Плохо дело. Причину нужно искать в блоке питания усилителя или стабилизаторах напряжения.



Заземления нет, двухпроводная TN-C как во всех хрущёвках. Уровень фона не зависит от положения регулятора громкости и проявляется так же при отключенных межблоках. Возможно напряжение на выходе выпрямителя мало, т.к. на стабилизаторе должно падать около 4 Вольт. Или номинал емкостей в выпрямителе занижен, возможно они высохли или эти Nichicon китайский fake.

Не лишне будет непосредственно вблизи регулятора громкости или входных разъемов соединить общий провод схемы усилителя с корпусом, если такового соединения в схеме нет.

[xSpellhowleRx 13 13 Тракты]

Goo8s, проверь провод (контакт) заземления между платой и корпусом. Я как то когда разбирал его, собрав забыл припаять. Тоже фонило хорошо и было слабое напряжение на корпусе.

В доме земли нет.

Изменено 20 мая, 2013 пользователем xSpellhowleRx

[karnaser 130 1 Тракты]

@Goo8s,



Проверьте контакты земли и корпуса на потенциометре, на контакте платы с корпусом...

[Goo8s 37]

Винт, через который заземляется корпус хорошо закручен. Регулятор громкости соединён с корпусом отдельным проводом (видно на снимке выше) прямо на этот винт. Ночью будет хорошо слышно гул, попробую соединить входные разъёмы с точкой заземления.

Можно в принципе сменить вслепую микросхемы в блоке питания, это может помочь?

Изменено 20 мая, 2013 пользователем Goo8s

[8street 393]

@Goo8s, надо сначала определить источник гула. Скажите если через RMAA прогнать, то гул будет 50 или 100 Гц?

[MS audio laboratory 179]

Можно в принципе сменить вслепую микросхемы в блоке питания, это может помочь?

Вероятность очень низкая. Лучше всего измерить напряжение на входе и выходе стабилизаторов. Но без вольтметра сделать это не получится.

[Goo8s 37]

Скажите если через RMAA прогнать, то гул будет 50 или 100 Гц?

Проще будет послушать и сравнить с генератором. Гул чистый, по частоте точно такой же как гудят электрощиты (но там чистого гула не дождаться).



Лучше всего измерить напряжение на входе и выходе стабилизаторов. Но без вольтметра сделать это не получится.

Точно, вспомнил о советском вольтметре, лежащем на шкафу. Намерял, до 20 и 20, после - 14,8 и 15,2.



Ещё там валяется какой-то Z-метр. Но это к делу отношения не имеет.





Или номинал емкостей в выпрямителе занижен, возможно они высохли или эти Nichicon китайский fake.

До этого не заметил, в цитату попало. Электролиты все с маузера, так же как и почти все резисторы и некоторые прочие детальки. Засохли они или нет - выясню когда приедет тестер (1-2 месяца).

Изменено 20 мая, 2013 пользователем Goo8s

[MS audio laboratory 179]

Намерял, до 20 и 20, после - 14,8 и 15,2.

Напряжения нормальные.



Электролиты все с маузера, так же как и почти все резисторы и некоторые прочие детальки. Засохли они или нет - выясню когда приедет тестер (1-2 месяца).

Остается посмотреть спектр шума на выходе усилителя через RMAA. Может быть станет понятнее где искать проблему.

[Goo8s 37]

Остается посмотреть спектр шума на выходе усилителя через RMAA. Может быть станет понятнее где искать проблему.

С наушниками делать замер? Там вроде резистор переменный надо цеплять как-то, сейчас почитаю где-нибдуь об этом и замерю.

[MS audio laboratory 179]

С наушниками делать замер?

Не должно быть особой разницы. Если фон будет, то на спектрограмме его будет заметно с нагрузкой и без нее. Выкладывайте потом отчет RMAA.

[Goo8s 37]

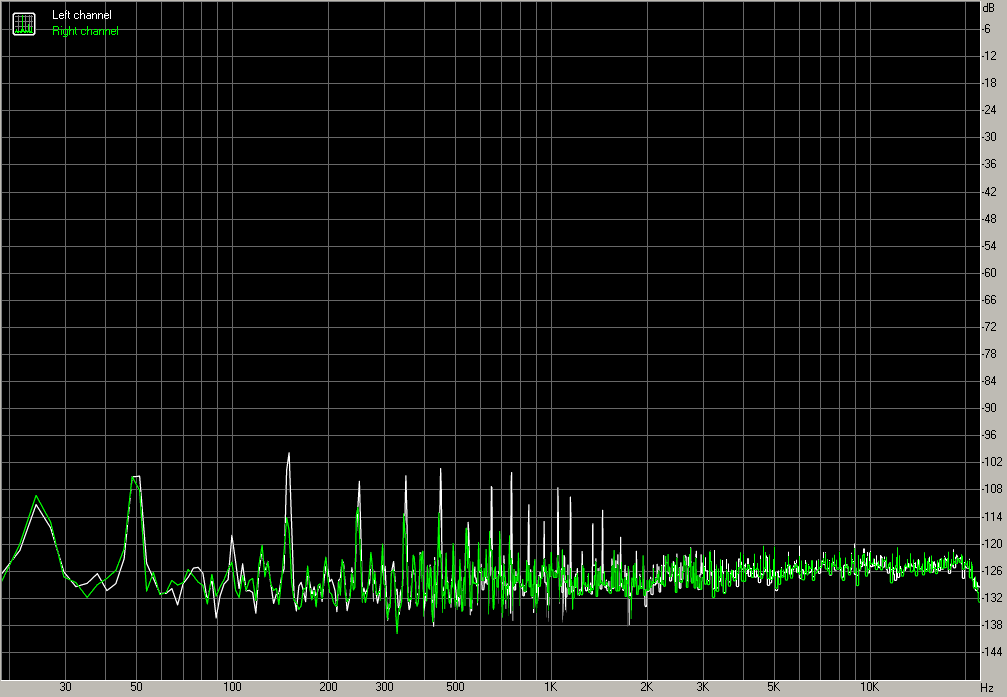

Замерил, левый - через усилитель, правый - напрямую со входа на выход ЗК (на оба канала не хватило кабеля и разъёмов). http://rghost.net/46140289 - файл sav.

[8street 393]

@Goo8s, фон какой-то очень низкий. Дело не в усилителе или вы неправильно снимали спектры.

[Goo8s 37]

Мерял так: кабелем TRS - RCA подключил левый канал усилителя напрямую ко входу звуковой карты, кабелем RCA-RCA подключил правый канал зк к её же правому входу, выставил коэффициент усиления на усилителе на 10 дб, выровнял по индикатору уровня RMMA до -1,4 и -1,5 дб соответственно. В контрольном окошке зк выставлен уровень в -1,0 дб для левого и 0 дб для правого.



Фон вроде нормальный, вот у кого-то примерно такой же уровень. http://mightything.c...mages/noise.jpg



Не знаю как дело может быть не в усилителе ежели шум есть даже при отключеных межблочниках.

Изменено 21 мая, 2013 пользователем Goo8s

[MS audio laboratory 179]

@Goo8s, спектр выглядит странно. Больше похоже на проблему с соединением общего провода усилителя с его корпусом. Белый провод по краю платы куда идет и где подключается?

[Goo8s 37]

Белым проводом заземлён регулятор громкости, в месте прикрепления - с корпусом он не имеет электрической связи, через провод идёт напрямую в точку соединения заземляющего контакта платы с корпусом. Может быть стоит подключить его обратно к корпусу? Сейчас проверю как там контакт с корпусом у стойки под заземляющим контактом платы.

Изменено 21 мая, 2013 пользователем Goo8s

[MS audio laboratory 179]

Может быть стоит подключить его обратно к корпусу? Сейчас проверю как там контакт с корпусом у стойки под заземляющим контактом платы.

Пробуйте. Может ситуация улучшится.

[Goo8s 37]

Подключил регулятор к корпусу в месте крепления - полез шум при максимальном положении регулятора, вернул всё как было. На гул, не зависящий от положения регулятора громкости это никак не повлияло. Решил дождаться прибора, проверить кондесаторы и пока ничего не менять.

Изменено 22 мая, 2013 пользователем Goo8s

[Михаил Николаевич 6]

У меня подобная ситуэйшн была с гулом, когда дополнительно заземлял альпс( кидал отдельный провод с земли на корпус альпса под винт), разземлил альпс LC гудеть перестал. Кстати заметил появление шума на максимальной громкости когда усилитель подключался к компьютерному удлинителю с заземлением. От розетки без заземления не шумит вообще.

[MS audio laboratory 179]

C заземлением всегда нужно работать аккуратно. Заземляться всегда одной точкой дабы избежать земляных контуров.

Теоретически еще могут самовозбуждаться стабилизаторы LM317/337, но без осциллографа это не определить.

[Goo8s 37]

Осциллограф есть, старый C1-19Б, подойдёт? Подать питание со стабилизаторов на вход напрямую или нужно будет ставить резисторы как-то?

[MS audio laboratory 179]

Какой старичок-осциллограф С1-19Б, да еще и ламповый. Нужно посмотреть форму напряжения на выходе стабилизаторов. Должна быть чистая линия без засечек и колебаний. Вход поставьте закрытый, чтобы можно было лучше рассмотреть переменную составляющую на выходе. Если будет горизонтальная линия на самом чувствительном пределе, то дело не в стабилизаторах и проблему нужно искать дальше.

[karnaser 130 1 Тракты]

Белым проводом заземлён регулятор громкости, в месте прикрепления - с корпусом он не имеет электрической связи, через провод идёт напрямую в точку соединения заземляющего контакта платы с корпусом. Может быть стоит подключить его обратно к корпусу? Сейчас проверю как там контакт с корпусом у стойки под заземляющим контактом платы.



Попробуйте, отсоединить провод и одновременно обеспечить контакт Альпс с корпусом под гайкой присоединения.

Получается, что корпус Альпса соединен с корпусом усилителя через 2 точки?
