О, решил отметиться в веточке 1000-м сообщением.

Я смотрю, идея с твиками пошла в массы. Он и правда крайне отзывчивый к смене компонентов. Но выше головы не прыгнешь, и Вы тоже наиграетесь со временем!

@Jey, для игры и взял как до это ессенцию брал

Потом хочу собрать балансный тракт.

PS: я и не заметил что оно 1000

Изменено 17 апреля, 201313 г пользователем xSpellhowleRx

@Jey, для игры и взял как до это ессенцию брал

Потом хочу собрать балансный тракт.

PS: я и не заметил что оно 1000



Да, поиграться с ним можно от души. Но я смотрю до нового корпуса, пока только я докатился - у меня кондеры не влазили с регулятором громкости....



Балансный есть смысл собирать к HE-6, к другим смысла особого не вижу.

Учту, просто балансовый тракт не рассмотривал подробно.

Я тоже новый корпус делаю (пару страниц назад), потом еще хочу ради интереса USB вход сделать. На данный момент ценник у меня вышел в 24 тыс. , проще было с самого начала взять все отдельно и собрать с 0 самому. Просто не думал что на столько хорош будет в исполнении от одного из участников форума. И Остапа понесло ....

Учту, просто балансовый тракт не рассмотривал подробно.

Я тоже новый корпус делаю (пару страниц назад), потом еще хочу ради интереса USB вход сделать. На данный момент ценник у меня вышел в 24 тыс. , проще было с самого начала взять все отдельно и собрать с 0 самому. Просто не думал что на столько хорош будет в исполнении от одного из участников форума. И Остапа понесло ....



На USB Flamenco?



Кстати, об экономической составляющей. Мне кажется потом продать все это добро будет практически нереально - все испортит "слава оригинала".

Мой вот лежит уже 3-ри месяца, я правда вопросом его продажи не озадачивался.

А в случае продажи, впаять всё обратно, что-бы звучал как оригинал и не выделялся. А хорошие "детальки" пойдут на другие "хорошие" дела.

На данный момент ценник у меня вышел в 24 тыс.



Да, круто Вы взялись за это!

С 0 можно построить, но тогда не будет с чем сравнить, эффект игры с улучшениями пропадает.

Я второй свой клон построил на одном дыхании, так сказать, не получил столько удовольствия от процесса.

Усилитель не хуже первого получился, так как использовал все проверенные в первом компоненты.

Еще заметил, когда имел 2 усилителя, если применять компоненты высокого класса, то разницу не так просто расслышать.

То есть у схемы есть свой предел. Чем выше классом компоненты, тем меньше улучшение, и следовательно отдача от денег.

Некоторые, вообще, просто ожидаемые а не реальные.

Но так устроена вся аудиофилия за маленькое улучшение нужно платить много.

Учту, просто балансовый тракт не рассмотривал подробно.



По данной схеме на Хэдфае собирали балансный усилитель на 2х платах Лов Куба.

Я когда то сам собирался такое чудо сделать. Но мощ которую он выдаст необходимо только для HE6.

Для остальных наушников это лишнее.

Собирать придется точно все с 0 - подбирать детали для 2х плат.

4х канальный потенциометр дорого станет. Корпус...

Если есть в планах HE6, думаю,игра стоит свеч.

@karnaser, имелось ввиду просто полностью балансный тракт, а не на LC

Может на audio-gd.

Про предел платы это понятно, просто на большее пока не могу потратить. Мб Панду попробую если получится найти по хорошей цене.

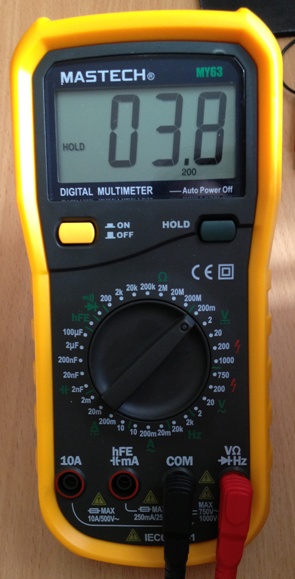

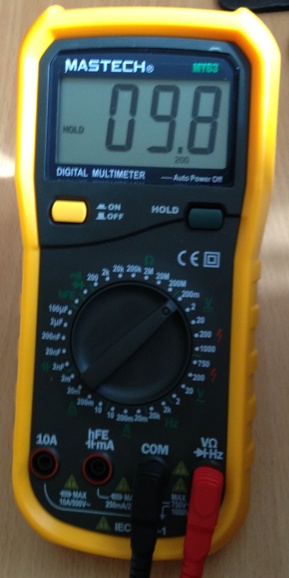

Замерил выходное напряжение на канале и .... ОУ в минимальном усилении.

Стоит ли задуматься о смене транзисторов? или как то тут можно поправить?

Изменено 20 апреля, 201313 г пользователем xSpellhowleRx

А что Вы хотите править? 3,8 mV на канал? Транзисторы подобраны.

Нужно мерить напряжение между общим (первый от корпуса контакт) вторым и третьим (левый и правый канал).

Один у Вас 3,8 второй будет больше.

Допускается десятки милливольт.

Чтобы вывести нули нужно в схему вводить подстройку на стабилизаторах. И то будет плавать в зависимости от температурного режима.

Изменено 20 апреля, 201313 г пользователем karnaser

Замерил выходное напряжение на канале и .... ОУ в минимальном усилении. Стоит ли задуматься о смене транзисторов? или как то тут можно поправить?

В этой схеме лучше сделать не получится. Все равно будет плыть и меняться постоянное напряжение на выходе как бы точно не отбирались транзисторы. Разброс будет даже от экземпляра к экземпляру ОУ. В схеме этого усилителя попросту нет специальных цепей поддержания нуля на выходе.

Спасибо, понятно.

Вместо резисторов R8 R9 можно поставить 1к+подстройку на 200. И попробовать уменьшить ДС.

Так сделано в Матрикс. Чтобы не заморачиваться с подбором транзисторов там стоит 2 тримпота.

http://www.head-fi.org/t/501046/the-lovely-cube-headphone-amp-lehmann-black-cube-linear-clone/810#post_7808322



Подстроечник в параллель резистору для регуляции постоянки, как по ссылке выше, думаю приделать как-нибудь. Какие могут быть подводные камни?

Подстроечник в параллель резистору для регуляции постоянки, как по ссылке выше, думаю приделать как-нибудь. Какие могут быть подводные камни?

Постоянное напряжение все равно будет плыть, поскольку с прогревом параметры транзисторов будут меняться и меняться неидентично (транзисторы разной проводимости). Подстроечные резисторы можно поставить, если нет желания возиться с отбором транзисторов по коэффициенту передачи тока.

Подбор транзисторов будет, само собой, только транзисторов штук по десять, так что совсем точно не получится подобрать, будет постоянка на выходе. Сейчас постоянка 0,14 в левом канале, но давно вынашиваю план подобрать их ещё раз и окончательно, ибо в первый раз BC не подбирал вовсе, а BD с помощью встроенного в тестер транзисторного пробника.



Кстати вот такой метод подойдёт для подбора?



Вместо резистора на полтора мегаома будет переменный на 2, выставлю ток в 7.65 mA (некогда замеренный непосредствено на одном из них в схеме) для BC 550/560 и 42 mA для BD139/140. Источником питания будет бп усилителя, ибо лабораторного нет.

Изменено 21 апреля, 201313 г пользователем Goo8s

Подойдет.

Я подбирал из десятка получалось до 1-2 проц. подобрать.

В итоге до 10 mV постоянки на канал.

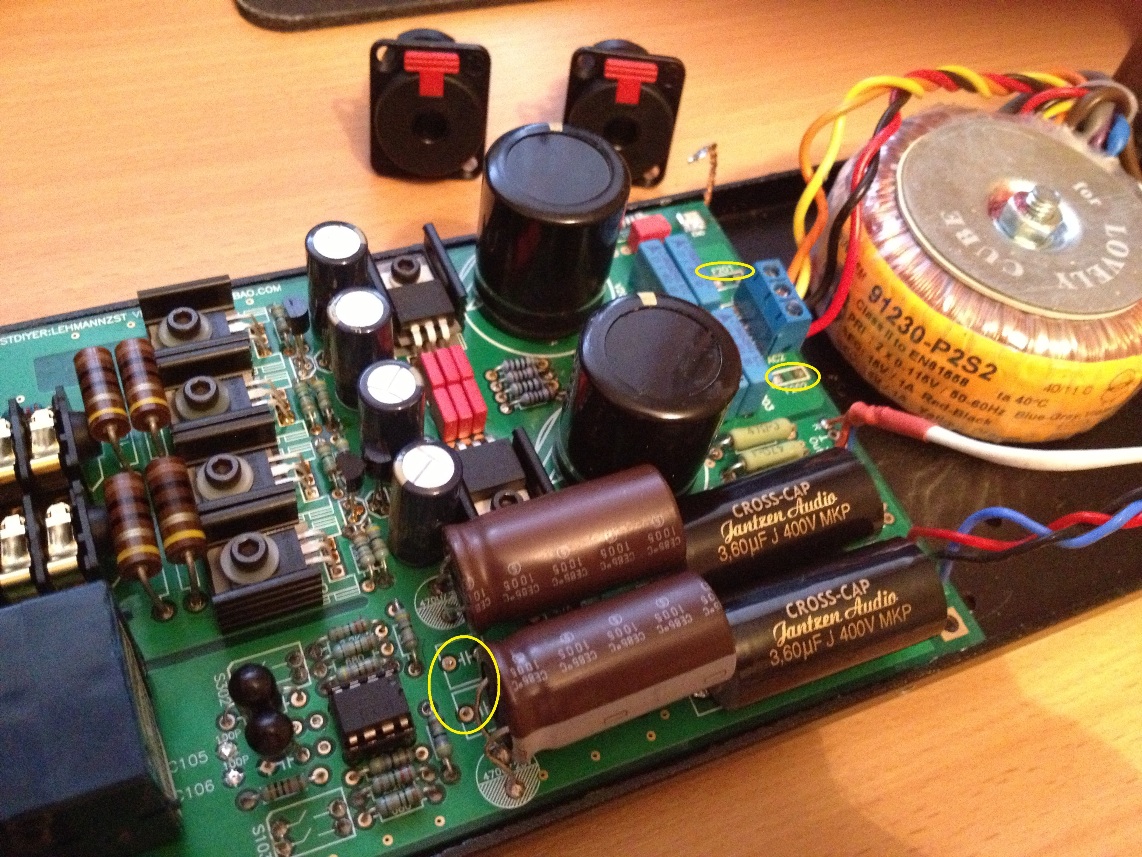

Поставил перемычки на F201 & F202.

Выпаял кондеры.

Поставил Jantzen Cross-cap 3,6uF 400V

----

Улучшился бас, его не так мало как было раньше, но и немного. Еще б чуточку по сочнее и для меня идеально. Думаю тут мне поможет Мундоф 6800.

Улучшилась детальность, такое ощущение что с песен "стряхнули пыль"

Update

Думаю > 3,6uF это перебор, с прогревом баса становится даже чуть больше чем планировалось. OPA 2134

Изменено 25 апреля, 201313 г пользователем xSpellhowleRx

Думаю > 3,6uF это перебор, с прогревом баса становится даже чуть больше чем планировалось. OPA 2134

кондер влияет только на нижнюю планку частот, он их не поднимает, тут замена ОУ только поможет .....

@Negcreep, имелось ввиду что у меня с OPA 2134 были ужасные низкие, а после установки кондера большей емкостью (Jantzen Cross-cap 3,6uF) они нормализовались. Емкость 3,3-3,6uF думаю тут оптимальна, до этого была 2,2uF.

xSpellhowleRx Попробуйте "поиграть" с ОУ для улучшения НЧ, мне вообще не нравиться звук после микросхем, грязь какая-то в звуке. Сейчас выписал корпус для усилителя из Китая, ещё транс нужен, и буду думать, что сначала собрать Panda на топ компанентах или LC с возможностью поэксперементировать с дискретными модулями Burson Opamp и Dexa Opamp (оба есть), плюс тоже поставить конд. Jantzen 3,6mF и резисторы Amtrans Carbon, и посмотреть на изменения. А вообще в планах собрать beta22, платы пока в пути, но там ещё много чего надо, так, что это не быстро.

, ко мне едет Dexa Opamp.

Я бы тоже не отказался от beta22, но моих знаний не хватит ее собрать с 0.



Amtrans Carbon лучше Kiwame? В чем их различие?

Изменено 27 апреля, 201313 г пользователем xSpellhowleRx

, ко мне едет Dexa Opamp.

Я бы тоже не отказался от beta22, но моих знаний не хватит ее собрать с 0.



Amtrans Carbon лучше Kiwame? В чем их различие?

На счёт beta22, у них на сайте есть всё в подробном описании, схемы, промеры напр. и т.д., надо только перевести. И сайт есть, где высылают платы с полным комплектом компонентов, желательно только транзисторы самому подобрать.

Почему Amtrans пока сам хочу выяснить, мне их рекомендовали на Partsconnextion, как лучшие по звуку, надо попробовать и сравнить с Audio Note Tantalum. Kiwame я не пробовал, поэтому ничего сказать не могу, но спрашивал у Них, раз сказали, что Amtrans лучше, остаётся верить.
