Схемотехника усилителей для электростатических наушников.

[*high 41]

К слову, дисбаланс каналов - немного ложная тревога. Такой же с позволения сказать дисбаланс наблюдается в другой системе, с другой парой наушников, в другом помещении и с другим усилителем (недоработанным stax) - и ТАКЖЕ при инверсии межблочников этот эффект ослабевает. Есть как свип, но ему доверять не будем. Есть запись с барабаном в центре, он немного плавает из стороны в сторону. С диофильщиной пожалуй уже перебор. Усилитель работает хорошо, с распределителем и развязывающем трансформатором должен заиграть лучше. Убрать петлю без фильтра - спортивный интерес.



А посему, совет потомкам. В усилителях KG, дабы не рисковать, помещать плату и БП в отдельный корпус.



С заземлением не понимаю ничего уже. Сейчас GND общее для входов и выходов на РГ, соединены и уходят в звезду 450v gnd. Нафига 15 gnd там с psu на платы - нипанятна, откуда эта версия плат.

И слова Шпицера так и остались загадкой

Take one wire from each of the amp boards to the PSU and one from the pot to the PSU. Then one wire to the chassis, nothing else. That should fix the issue.

[anbuser 22]

К слову, дисбаланс каналов - немного ложная тревога. Такой же с позволения сказать дисбаланс наблюдается в другой системе, с другой парой наушников, в другом помещении и с другим усилителем (недоработанным stax) - и ТАКЖЕ при инверсии межблочников этот эффект ослабевает. Есть как свип, но ему доверять не будем. Есть запись с барабаном в центре, он немного плавает из стороны в сторону. С диофильщиной пожалуй уже перебор. Усилитель работает хорошо, с распределителем и развязывающем трансформатором должен заиграть лучше. Убрать петлю без фильтра - спортивный интерес.



А посему, совет потомкам. В усилителях KG, дабы не рисковать, помещать плату и БП в отдельный корпус.



С заземлением не понимаю ничего уже. Сейчас GND общее для входов и выходов на РГ, соединены и уходят в звезду 450v gnd. Нафига 15 gnd там с psu на платы - нипанятна, откуда эта версия плат.

И слова Шпицера так и остались загадкой

Take one wire from each of the amp boards to the PSU and one from the pot to the PSU. Then one wire to the chassis, nothing else. That should fix the issue.



На счет помещать БП в отдельный корпус - это очень правильно, снижение помех на 20-30дБ, при любом раскладе. Если есть ошибки в монтаже, и не понимаешь физику процессов, то только так и поступать.. Но если усилитель сделан грамотно, то получить слышимый фон очень сложно.

Делал много усилителей для наушников, как в отдельных корпусах (БП и УМ) так и в одном. Большой разницы не услышал.

Последние усилители для Stax (KGDT, KGSSHV Carbon) изготовлены в одном корпусе, проблем ни каких.





P.S. Этот пример показателен, где надо покупать усилители, у наших "повторителях", можно послушать, оценить, при покупке договорится об гарантийном обслуживание. Или я ошибаюсь в изготовителе?

Изменено 19 октября, 2017 пользователем anbuser

[Fireblade 951]

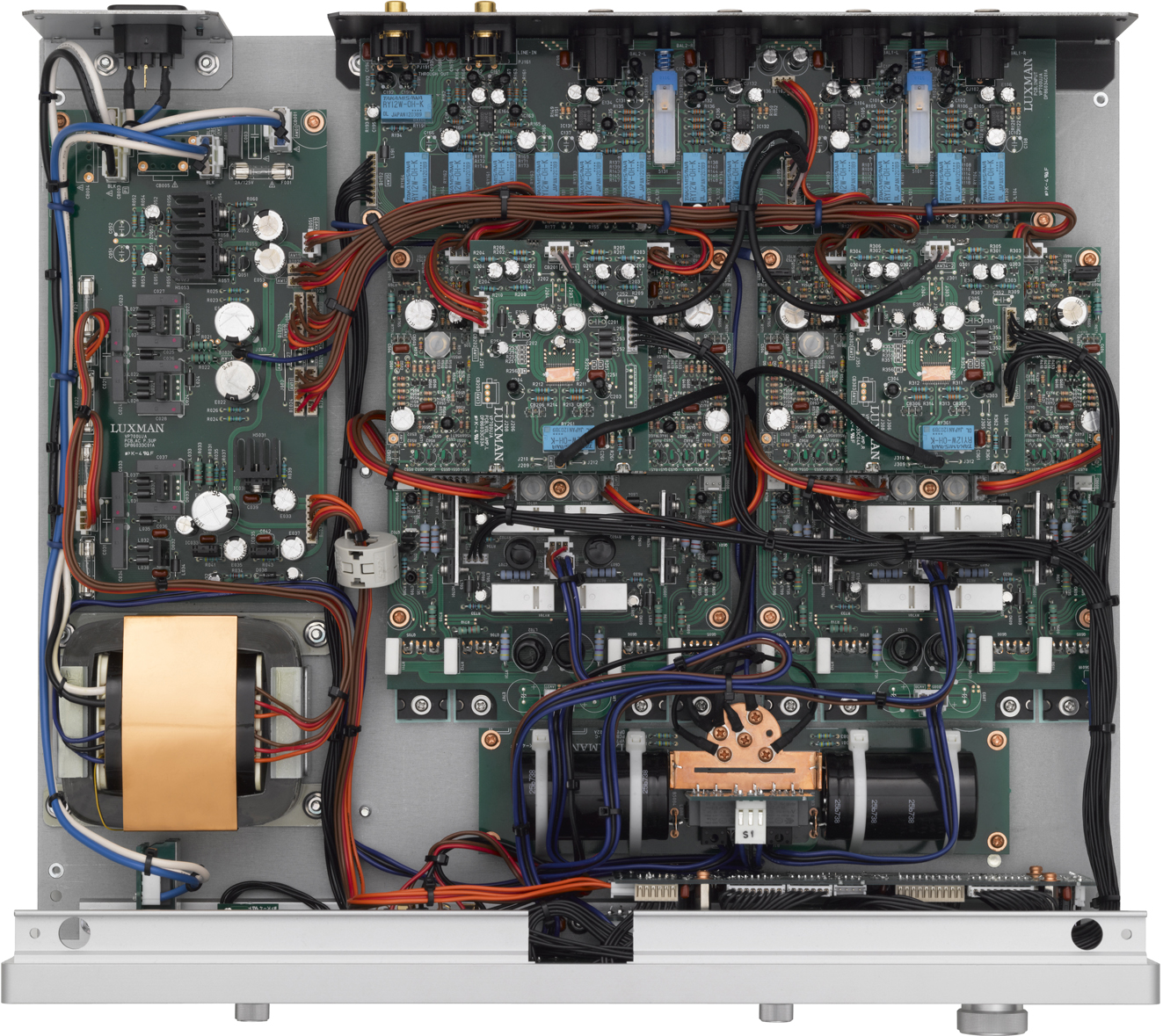

@*high, Это он видимо давал рекомендации чтобы избежать петлю и в целом выполнить корректное соединение блоков (по GND) между собой. У Luxman довольно наглядно выполнено- где каждый функциональный блок соединен проводом с землей блока питания (общий у емкостного фильтра) и один раз соединено с корпусом.

Изменено 19 октября, 2017 пользователем Fireblade

[*high 41]

Благодарю за ответы! Гул идёт в одном из каналов, преимущественно, не зависит никак от положения РГ, и уменьшается с перетеканием вилки, - явно трансформатор и его межобмотка. И этот ёмкостный ток прекрасно гасится ёмкостью на линии 450V. Думаю развернуть плату на 180 градусов убрав от разъёма stax в противоположный конец и туда же рискнуть впендюрить очень качественный 300 вт ПЛ с очень низкой индукцией.

[*high 41]

P.S. Этот пример показателен, где надо покупать усилители, у наших "повторителях", можно послушать, оценить, при покупке договорится об гарантийном обслуживание. Или я ошибаюсь в изготовителе?

Он скорее показателен в хорошем смысле

Платы купил собранные, промеренные,

не без недочётов, но сразу устранил и усилитель и с ними успел порабоать (были не изолированы диоды), радиаторы маленькие, нужно менять, но температура держится и offset плавает на каналах всего на 2в и 5в при открытии крышки корпуса



Шпицер сказал, что го***, всё го***. Но длина сигнальных проводов у него в 3 раз длиннее, как и длина доллара стоимости.

Играет усилитель здорово в итоге - посмотрим, можно ли лучше.



Не, это не показательный пример. Не найти собранные платы, даже старые, по себестоимости. ) Тут везение. А неполное понимание сборки - тут косячок.



Ничего сложного в общем-то нет. Нужно просто иметь опыт. Его не было ) Рекомендовать можно того, у кого опыт есть сборки хотя бы одного экземпляра.

Изменено 19 октября, 2017 пользователем *high

[8street 393]

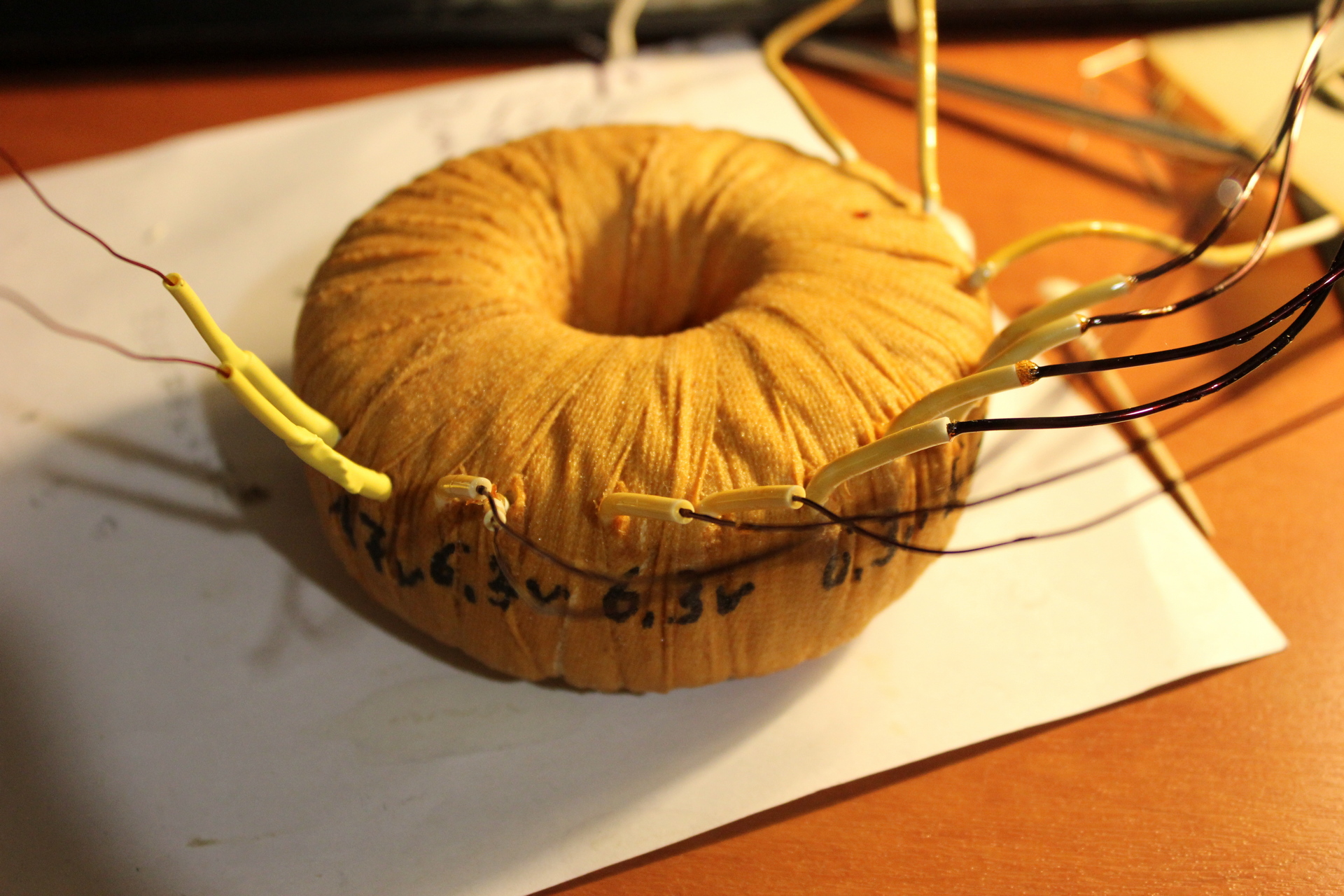

Ну что за страна у нас такая? Прислали трансформатор без одной обмотки 17v. На заказ мотали. Я им: "что за..", а они мне: "присылайте перемотаем". А это долго..

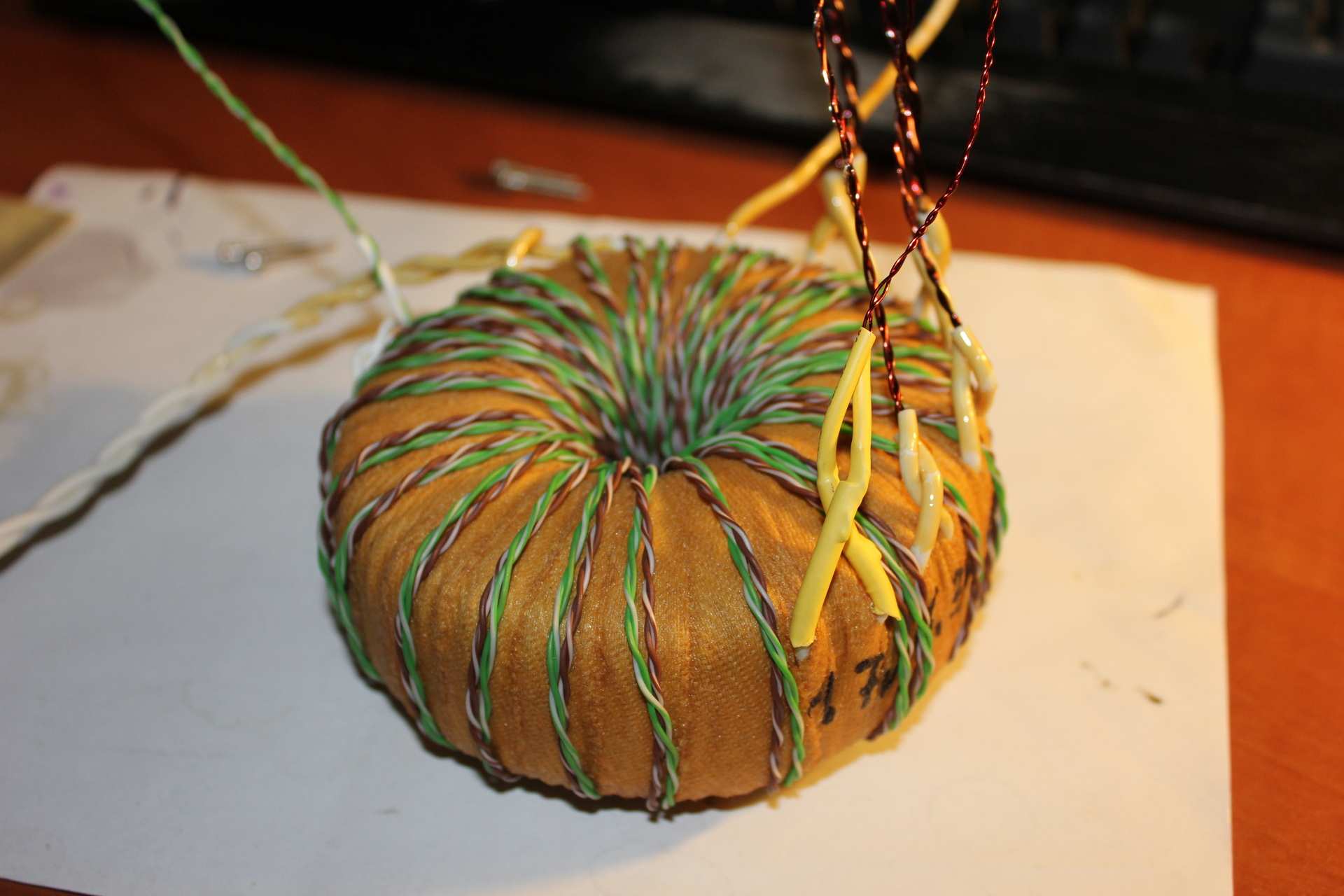

Хотя это особо не проблема. Намотал сам. Поверх. Работает.

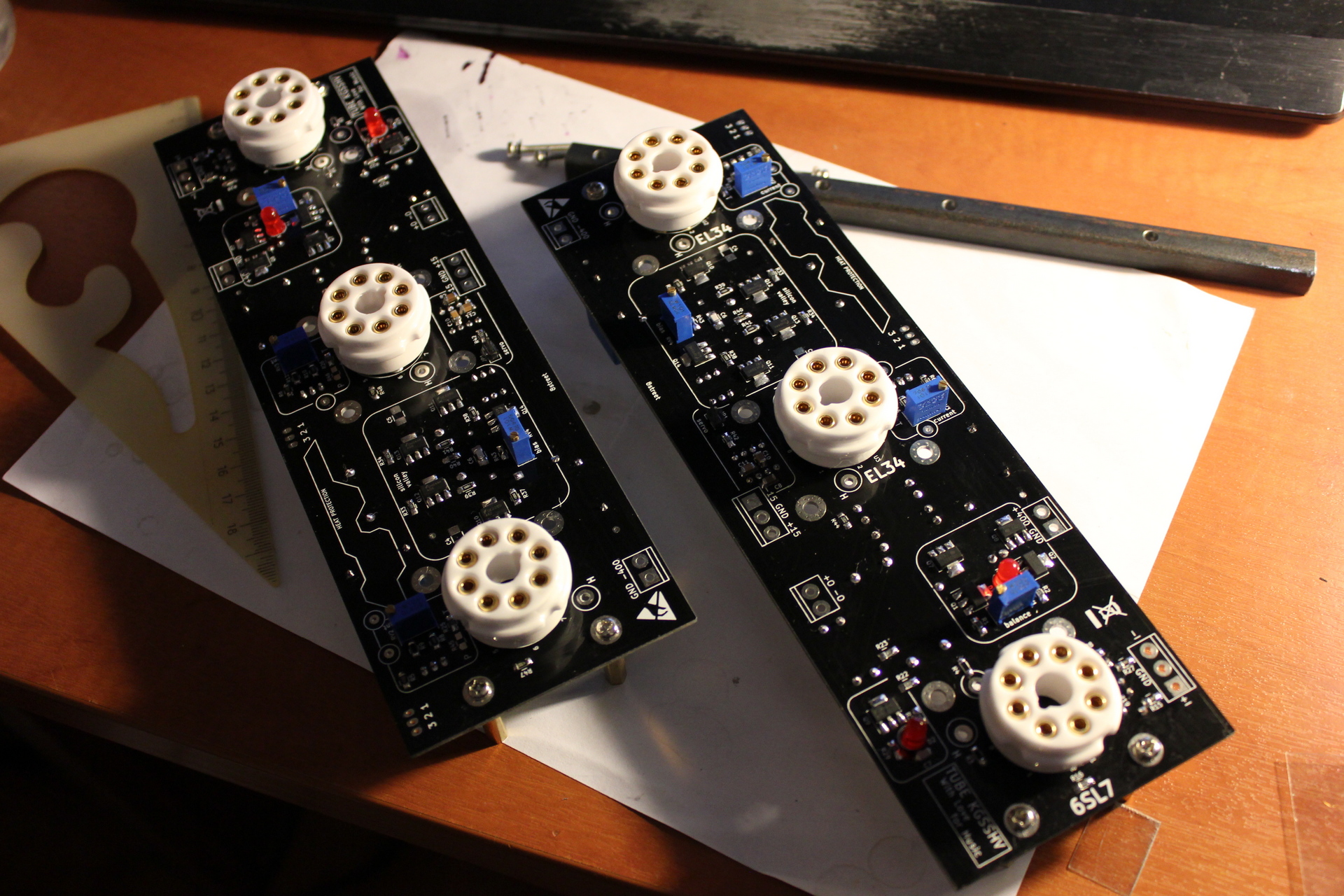

Уже собранные платки. Надо только подключить и проверить. Думаю уже скоро.

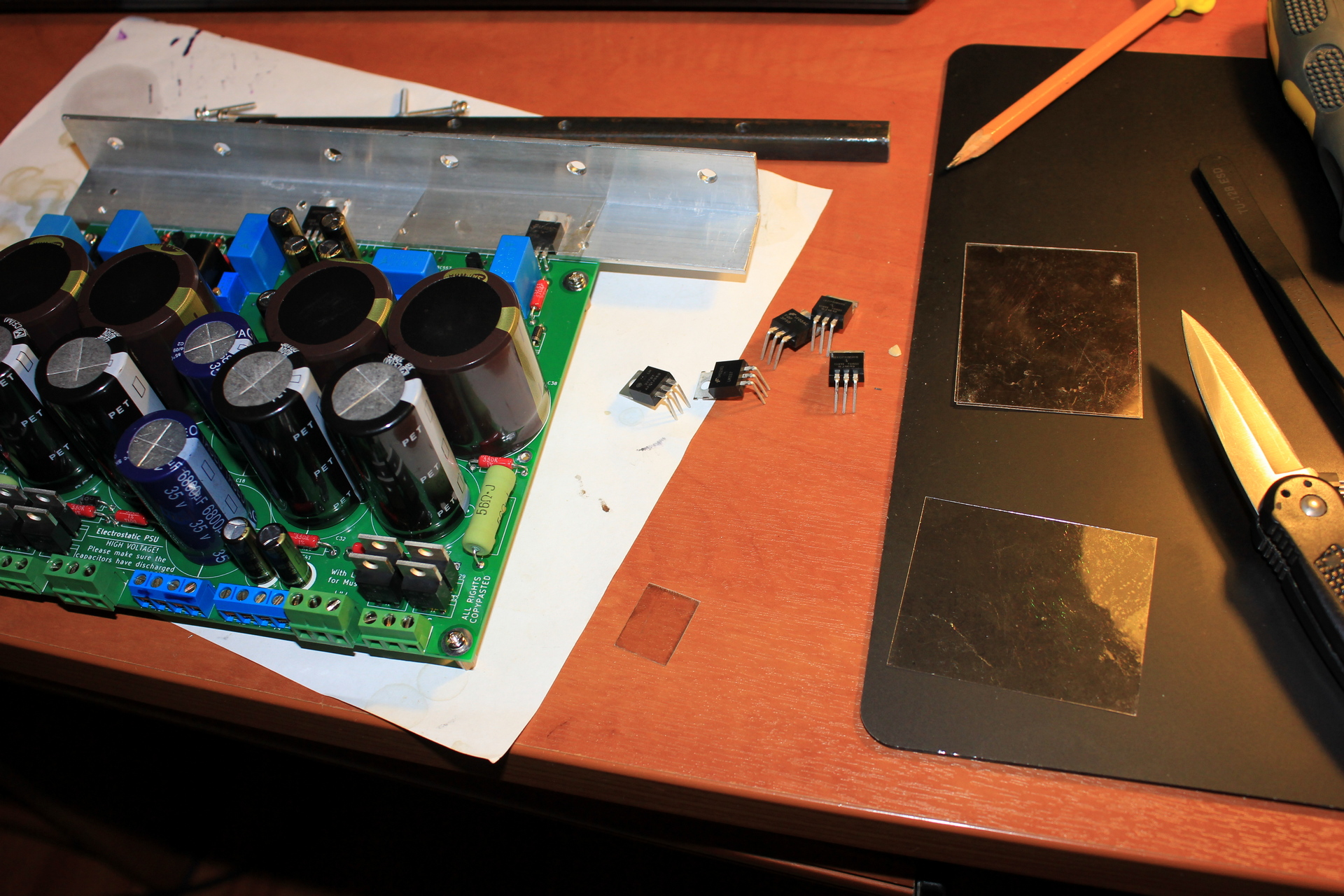

Рабочий процесс. Разметка изолирующей слюды для транзисторов блока питания. Сижу, занимаюсь..

[Helium 554]

А что за БП?

[8street 393]

Схема Goldenreference Гилмора. Платы собственного изготовления.

[Helium 554]

All rights copypasted

На плате...

Изменено 29 октября, 2017 пользователем Helium

[8street 393]

All rights copypasted

На плате...

А это шутка такая. Меня часто достают надписи, что все права зарезервированы.

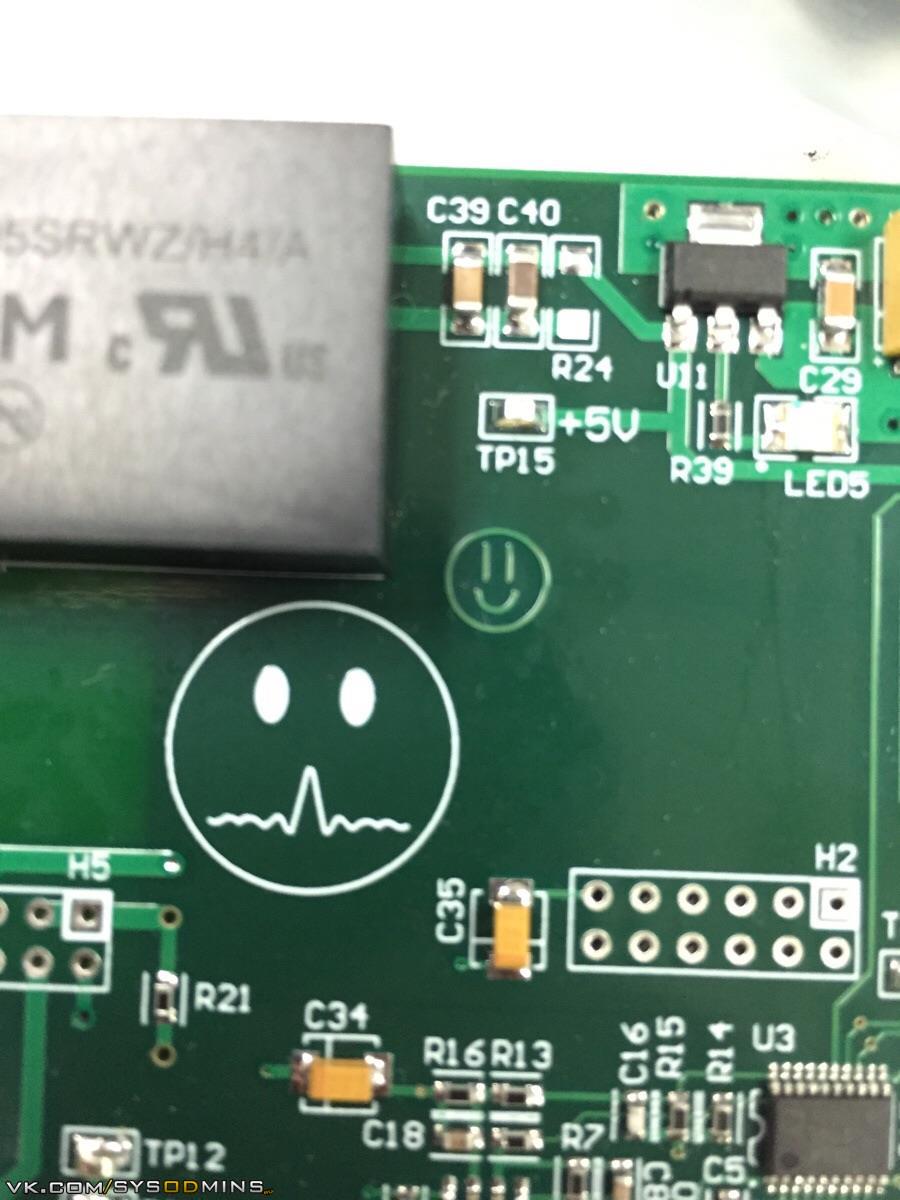

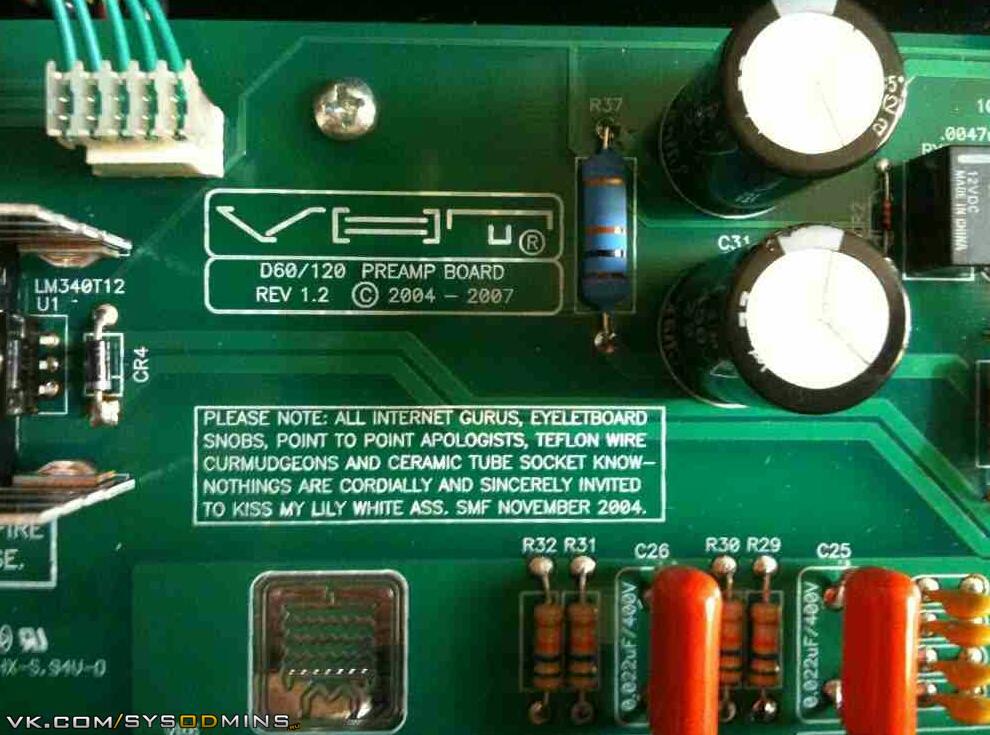

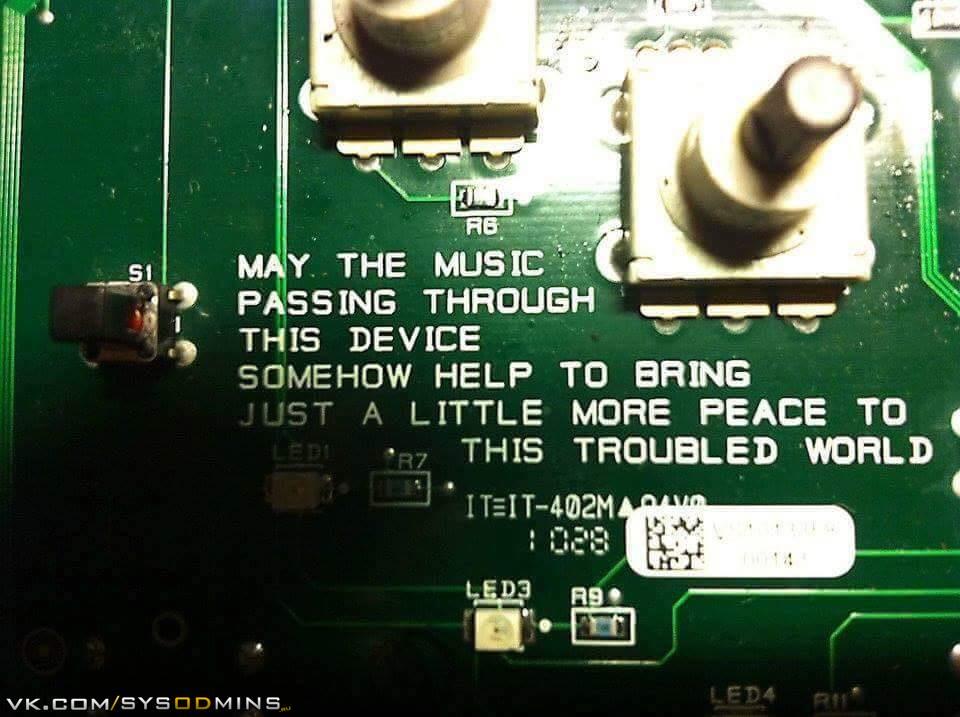

Инженеры часто шутят, вот еще подборка фото:

[Helium 554]

Да, я так и подумал, что шутка

[volchina 0]

Ну что за страна у нас такая? Прислали трансформатор без одной обмотки 17v. На заказ мотали. Я им: "что за..", а они мне: "присылайте перемотаем". А это долго..



Хотя это особо не проблема. Намотал сам. Поверх. Работает.



Уже собранные платки. Надо только подключить и проверить. Думаю уже скоро.



Рабочий процесс. Разметка изолирующей слюды для транзисторов блока питания. Сижу, занимаюсь..

Как процесс ? Усилитель заработал ? как звук ?

[8street 393]

Сейчас все собрано в виде макета на доске. Формально я его уже включал и настраивал режимы, но наушники еще пока не подключал. Обнаружил проблемы с сервой (схема установки нуля на выходе). Серва от карбона просто не работает. Из-за ламп все режимы очень плавают, ноль тоже плавает, поэтому наушники подключать не рискую пока. Пока есть кое-какие идеи как все поправить и либо сделаю все завтра, либо на новогодних праздниках, поскольку времени заниматься усилителем до них у меня больше не будет.

[Saint 284]

@8street,

Работа кипит .

Кстати, вы не знаете, какое входное сопротивление у моего kgsshv?

[8street 393]

@Saint,

В вашем усилителе стоит балансный потенциометр на 50к. Соответственно, если выход вашего источника действительно балансный, то он нагружен на 100кОм. А для чего вам эти данные?

[Saint 284]

@8street,

Спасибо. Просто информация к размышлению. Над вторым цап (наверное) думаю, среди кандидатов были младшие AN, люди про них писали, что если плохо играют, то причина может быть в низком входном сопротивлении усилителя и надо от 100к для надежности.

[ВладимирБел 152]

Здравствуйте!

Случилась у меня беда. Сдох мой усилитель ES Static. Что с ним - не понятно. Сдохли все 4 канала усиления одновременно.

Питания в норме, транзисторы прозвонил, ОУ заменил, bias в норме.

Версия от Виктора промежуточная (более сложнонавороченная, как он сам говорил), да ещё с моими апгрейдами.



В связи с этим у меня родились 2 проекта.

Первый - давнишний.

Так как я почитатель колоночного усилителя The End Millenium, то я подумал, что почему бы его не приспособить работать на мои 009?

Амплитуда на обкладках, при которой я слушал, не превышала 70 В. в пике, а от один канал Милла вполне можно получить более 50 В. до ограничения. В паре за 100 В. будет.

К тому же схема Милла упрощается исключением не нужного выходного каскада с его питанием. Остаётся одно (двуполярное, до +-70 В.) питание, которое легко застабилизировать.

На Веге можно посмотреть, что представляет из себя современная версия The End Millenium.



Второй вариант. Я не разработчик, поэтому могут быть ошибки. Номиналы, естественно, надо подгонять.

[ВладимирБел 152]

Провёл тестирование работы одного канала Милла с наушниками STAX SR-009.

Для испытания задействовал свой усилитель для компьютера. Платы Милла от Крылова.

Запараллелил входа и у к одному из усилителей подключил сигнал от РГ к инвертирующему входу.

При питании ун +- 40 В. и ум +- 36 В. на выходе была амплитуда 130 В.! Более чем достаточно!

При первом включении (от генератора синуса) звук шёл из обоих излучателей наушников. Тогда я на ушном разъёме закоротил свободные контакты. Звук сразу переместился к работающему излучателю. Слишком высокоомные наушники - наводка.

Только фон был зверским. Отчего - не понятно. Усилитель не фонил при подключении обычных (динамических) наушников. Думаю, что это проблема решится, главное, что The End Millenium может работать с электростатами!

Изменено 14 января, 2018 пользователем ВладимирБел

[victorvvo 511]

Многие усилители могут работать с электростатами - например, через повышающий трансформатор SRD7.

Но - от "может работать" до "работает так, как было задумано" - лежит путь в тысячу ли

[ВладимирБел 152]

через повышающий трансформатор SRD7.

Даёшь директ драйв! :attack :

Но - от "может работать" до "работает так, как было задумано" - лежит путь в тысячу ли

Нефика! Истина где-то рядом!

Изменено 15 января, 2018 пользователем ВладимирБел

[victorvvo 511]

Нефика! Истина где-то рядом!

X-Files, "The truth is Out There" Уже 11 сезонов.

[victorvvo 511]

Как вариант -

[ВладимирБел 152]

@victorvvo,

Ну это же скучные схемы,

SRM-323... К нему что, 009 подключать?

Вторая схема. Полевики... Если хоть один полевик в схеме стоит (пусть даже в ОУ), то звук мне уже не нравится.

А Миллениум звучит, отлично звучит. На нём и делаю по-маленьку. Детали закупаю.

При этом схема Милла значительно упрощается. Не нужен выходной каскад, соответственно и не нужна защита. Не нужно питание оконечного каскада (ох и дорогущие конденсаторы!).

Не нужен интегратор.

[anbuser 22]

Провёл тестирование работы одного канала Милла с наушниками STAX SR-009.

Для испытания задействовал свой усилитель для компьютера. Платы Милла от Крылова.

Запараллелил входа и у к одному из усилителей подключил сигнал от РГ к инвертирующему входу.

При питании ун +- 40 В. и ум +- 36 В. на выходе была амплитуда 130 В.! Более чем достаточно!

При первом включении (от генератора синуса) звук шёл из обоих излучателей наушников. Тогда я на ушном разъёме закоротил свободные контакты. Звук сразу переместился к работающему излучателю. Слишком высокоомные наушники - наводка.

Только фон был зверским. Отчего - не понятно. Усилитель не фонил при подключении обычных (динамических) наушников. Думаю, что это проблема решится, главное, что The End Millenium может работать с электростатами!



Сомнение у меня, что The End Millenium будет работать качественно на такую емкость и такое сопротивление! Этот усилитель и так звезд не хватает, а тут....

[victorvvo 511]

В 323-м - обратите внимание на емкости конденсаторов фильтра, ток покоя и балластные резисторы на выходе.



То есть - необходимо (и достаточно) застабилизировать питание входного каскада, умощнить выходной каскад, убрать балластные резисторы и умощнить блок питания, в результате получается весьма и весьма приличный и сравнительно тремостабильный усилитель - в рамках транзисторной схемотехники, конечно.



PS Ожидаемый уровень выходного напряжения не менее, чем 400V rms
