@anbuser, земля слишком килоомна. Очень нехорошие штуки могут возникать при малейшей неисправности. В том числе небезопасные.

@Nifrigel, можно схему?

[anbuser 22]

@8street,



фишка той схемы, что это шунт регулятор

[anbuser 22]

@Nifrigel,

Я пока не готов вам ответить по этой схеме, все что предлагает Гилмор по БП, схемы которые я рассматривал, неоправданно дорого в реализации, можно решить это значительно дешевле.

Изменено 15 сентября, 2016 пользователем anbuser

[whiteeagle 7 466]

@anbuser, земля слишком килоомна. Очень нехорошие штуки могут возникать при малейшей неисправности. В том числе небезопасные.

@Nifrigel, можно схему?

Офигенный аватар, прям волна ностальгии))



Сорри всем за оффтоп)

[Saint 284]

На хеадфае платы карбона за 148 висят. Если кому интересно.

[8street 393]

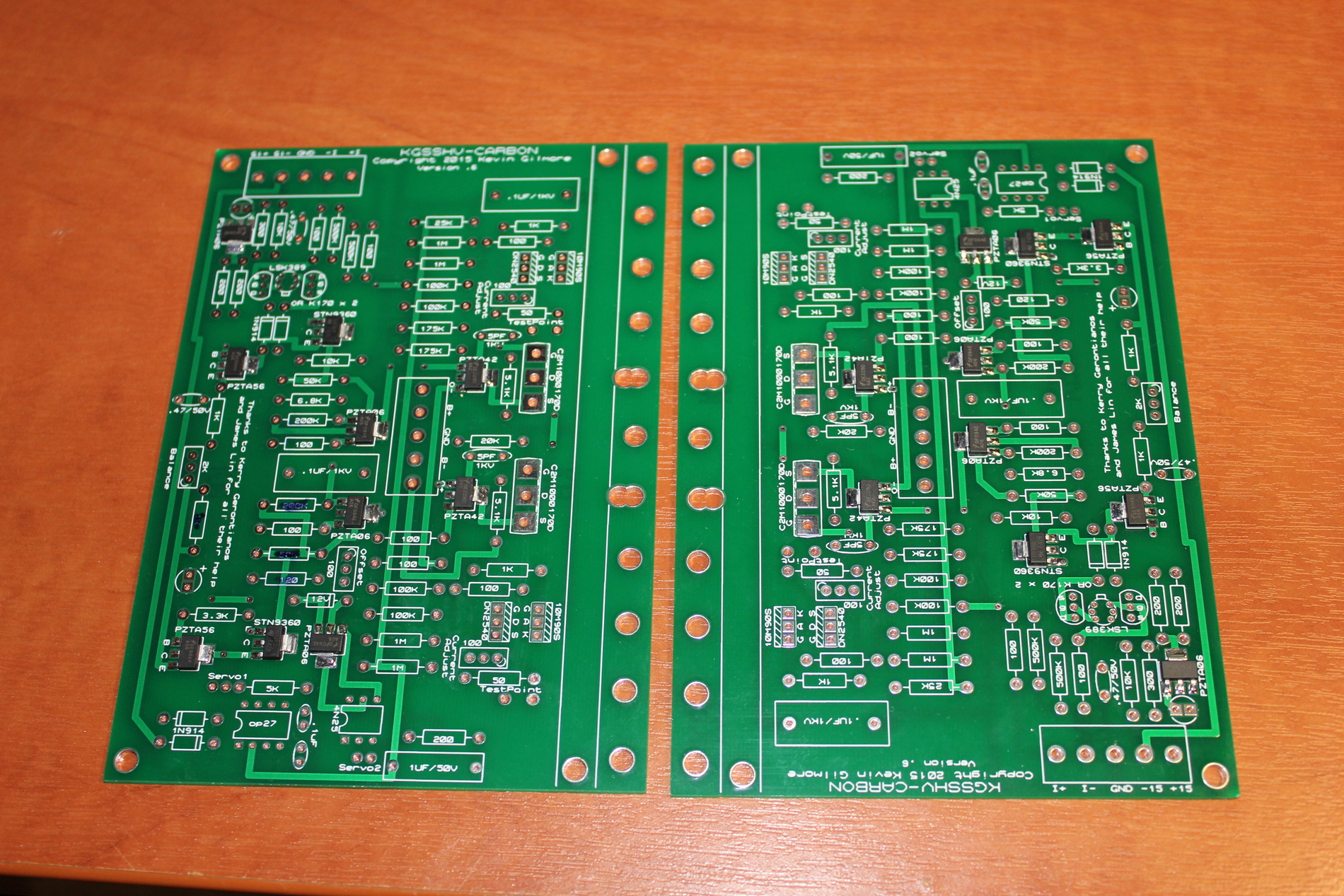

Начал потихоньку делать Carbon.

Зачем? Интересно столкнуть с Т2. Проигравший отправится на продажу. А может и не проигравший.., интрига.

Очень простой усилок, всего 2 маленькие платки. Так по мелочам пока запаял. Про звук рано говорить. Жду последнюю посылку с партсконнекшна.



Делаю блок питания. За основу был взят goldenreference Гилмора, только кое-где улучшенный и двухполярный.



Такой же БП в Т2 встанет, только 2 платы, а не одна. Но это после. Я там лампы как наклонил, чтобы закрыть корпус, так все, только слушаю. Желания ничего менять нет. Надо, конечно, выпаять лишние панельки, накал по-другому сделать, поменять БП, но это все суета.

Греется, конечно, неимоверно. Особенно верхняя крышка над лампами.

[Fireblade 951]

@8street, такое сравнение почитать будет очень интересно! Дерзайте!

[Saint 284]

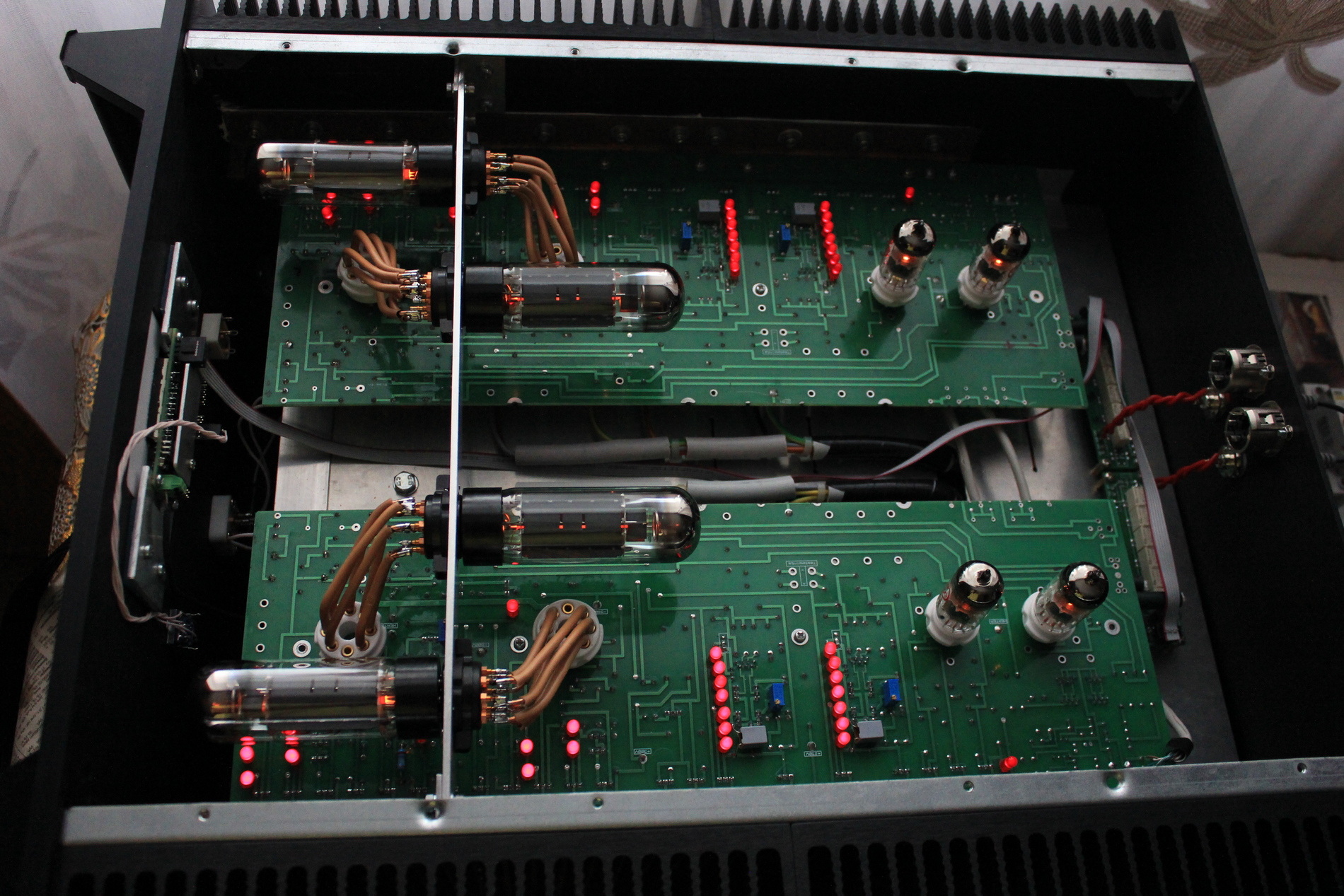

Три лампочки горят, а одна нет, на каждой плате kgsshv. Это сильно плохо?

В наушниках тишина.

[8street 393]

Судя по всему, светодиод стоит во втором каскаде в источниках тока на 2SA1968. Там есть возможность поставить ixtp01n100d, но они не запаяны, поэтому светодиод, да, должен гореть.

Что-то с питанием +450В скорее всего.

[Saint 284]

Киньте в меня пожалуйста схемой kgsshv mjolnir. В инете что-то не ищется, засилье карбона.

[8street 393]

http://gilmore.chem.northwestern.edu/boards/kgsshvproductiondualmot.PDF

http://gilmore.chem.northwestern.edu/boards/kgsshvps8g.PDF



Что местные мастера-то говорят? Я бы мог починить ваш KGSSHV, но это пересылка туда и обратно.

[Saint 284]

@8street,

Спасибо, может еще и придется к вам за помощью обратиться. Вроде человек знающий, но тут лучше бы быть в узкой теме, а он про такие усилители ничего даже не слышал .

Своими словами я сильно перевру наверное, проблема в неработоспособности питающего блока схемы, одно высоковольтное плечо что-то там . Может еще что-то, кто его знает.

Вот уже целый день у себя разбирается, схему не смог найти сам, а я только 10 года нашел.

[8street 393]

@Saint, если что, пишите.

Но такие неполадки не происходят на ровном месте. Я про то, что почему-то у вас стали источники самопроизвольно переключаться. Если это продолжается даже без усилителя, возможно первоначально где-то проблема на стороне.

Я бы первым делом проверил напряжения в сети. Иногда плохой контакт в розетке (щитке, распред. коробках) вызывает перенапряжения, которые так и влияют.

[Saint 284]

@8street,

Насчет стали, это еще неизвестно, может так всегда было. Просто в этот раз искал причину, вот и обратил внимание. И по факту с 006ts этот перескок тоже имеет место сейчас, а со звуком все в порядке. Плюс у меня стабилизатор, на цифры периодически посматриваю, обычно в районе 230 + - 5 гуляет не стабилизированное, пару раз так и вообще 220 видел.

И первое включение со снятой крышкой вообще было только с сетевым шнуром в другой розетке, и по памяти только две из трех видимых на каскаде и горело. Я на третью и внимания тогда не обратил, включился, кнопка горит, лампочки светятся, что еще для счастья надо .

А так, конечно, в нашей жизни может быть все.

Upd. Перескок есть и с kgsshv, но звук идет.

Изменено 16 января, 2017 пользователем Saint

[Saint 284]

Приключения электроников продолжаются .

Привез домой от мастера, тот дома показывал все светящиеся лампочки. Включил, звука нет. Расстроился, снял крышку, все лампочки горят. Отошел подумать, а пока выключил усилитель кнопкой и наушники вынул. Потом опять включил и звук появился. Вроде грязи нет. Решил проверить, выключить все и все заново включить. РГ на ноль, усилитель кнопкой выключаю, в наушниках громкий затихающий треск. Наушники так не убью и что это такое вообще? Проверил еще раз на этот эффект, повторился.

Так что учитывая слова мастера по поводу отсутствия механических повреждений, наличия неисправных и поврежденных электрически элементов, неизменности моих условий подключения и относительной работоспособности в настоящий момент, вывод по поводу его состояния на момент первого включения и совести продавца можете сделать сами.

Мастер также впечатлился качеством пайки и лапшой разводки.



[8street 393]

усилитель кнопкой выключаю, в наушниках громкий затихающий треск.

Это своего рода закономерно, согласно схемотехники KGSS. Если треск уши терпят, то повода беспокойства нет. Примерно отсюда пошли слухи, что нужно наушники подключать после включения усилителя и вытаскивать перед выключением.

Нечто подобное есть и на Т2, SRM-717, но там стоят реле на выходе, которые защищают наушники от этого эффекта.



Потом опять включил и звук появился

Что-то все-таки не в порядке. Попробуйте все возможные комбинации аппаратуры, розеток и компьютера. Исключите стабилизатор напряжения, влияние земляных петель через заземляющие контакты в розетках. Также попробуйте ноутбук с батарейным питанием. Проверьте, что там все-таки в вашей сети, не на выходе стабилизатора напряжения, а на его входе.

[Nifrigel 857 8 Тракты]

Решил проверить, выключить все и все заново включить. РГ на ноль, усилитель кнопкой выключаю, в наушниках громкий затихающий треск. Наушники так не убью и что это такое вообще? Проверил еще раз на этот эффект, повторился.

Этот эффект был еще у меня, я списывался по этому поводу с разработчиком, получил ответ, что ничего страшного в этом нет. Вот ссылка если интересно.

Мастер также впечатлился качеством пайки и лапшой разводки.

Фото покажите? Я крышку не снимал ни разу.

Так что учитывая слова мастера по поводу отсутствия механических повреждений, наличия неисправных и поврежденных электрически элементов, неизменности моих условий подключения и относительной работоспособности в настоящий момент, вывод по поводу его состояния на момент первого включения и совести продавца можете сделать сами.

Забавно, конечно. Если я правильно понимаю, усилитель последний раз непосредственно использовался в моей системе, перед тем как попасть к вам. Тем не менее, меня усилитель покинул в заведомо рабочем состоянии, потому что человек его купил прямо у меня в гостях после прослушивания. Насколько мне известно, новый владелец усилителем у себя так и ни разу и не воспользовался ввиду отсутствия наушников. То есть теоретически существенные повреждения усилитель мог получить только при транспортировке, но это явно были бы именно механические повреждения, а не электрические.

Изменено 16 января, 2017 пользователем Nifrigel

[BesPav 117]

То есть теоретически существенные повреждения усилитель мог получить только при транспортировке, но это явно были бы именно механические повреждения, а не электрические.



Уже не один раз сталкивался с тем, что при перевозке отламывались выводы у трансформаторов. Тор крепится на одном центральном штыре и если сильно не притянут - может немного проворачиваться при внешней вибрации, провода перегибаются и отламываются, даже внутри кембрика было. Один раз об острый край корпуса протерлась изоляция провода МГТФ, благо не в первичной обмотке и не анодное напряжение.



Симптомы похожие - "плавающая" неработоспособность, дома глючит, привозишь на работу - работает как часы.

[Saint 284]

Сегодня включилось без приключений.

.@Nifrigel,

Фото пайки сам не смогу сделать, она с внутренней стороны плат. Я его трогать лишний раз пока боюсь . Фото у мастера на телефоне, с которым у него непонятки, но к выходным обещал прислать.

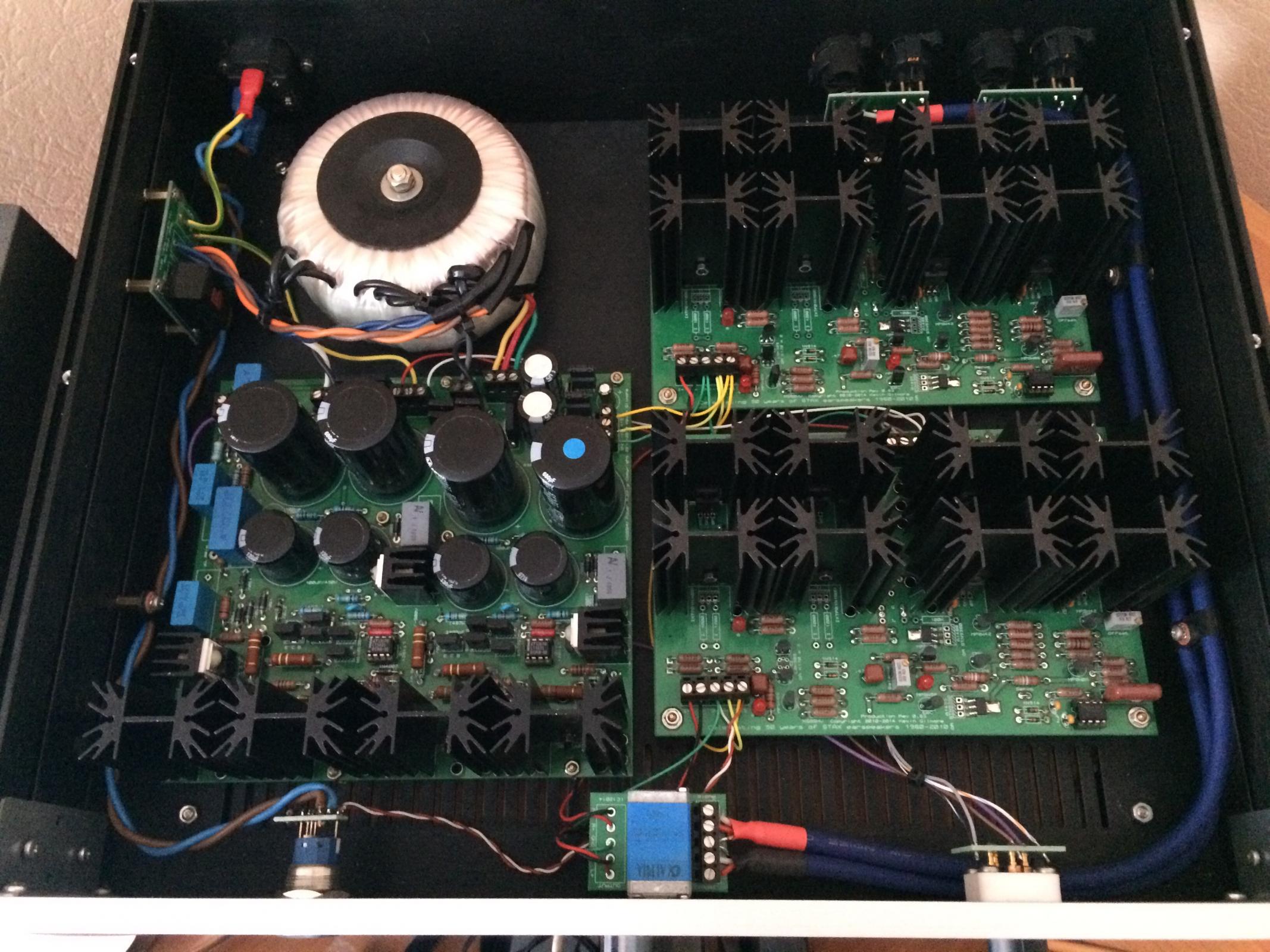

А это я сегодня сделал. Он удивлялся, зачем от РГ таким проводом делать, раз остальные неэкранированные.

[Nifrigel 857 8 Тракты]

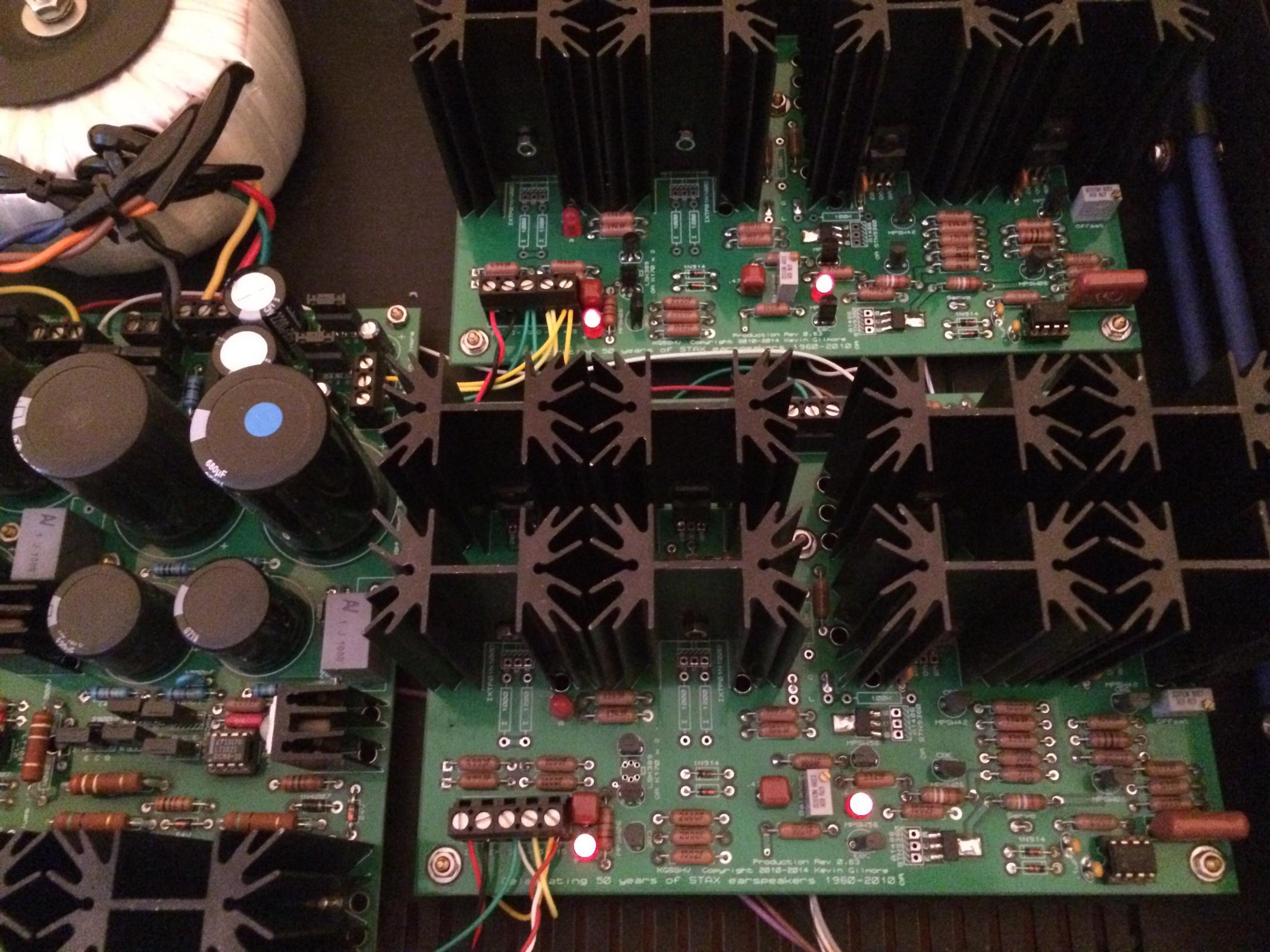

@Saint, выглядит вполне аккуратно. Примерно так и представлял. Ну да, провод от РГ наверное можно и получше найти было. Интересно на внутреннюю сторону взглянуть будет.

[Volos 49]

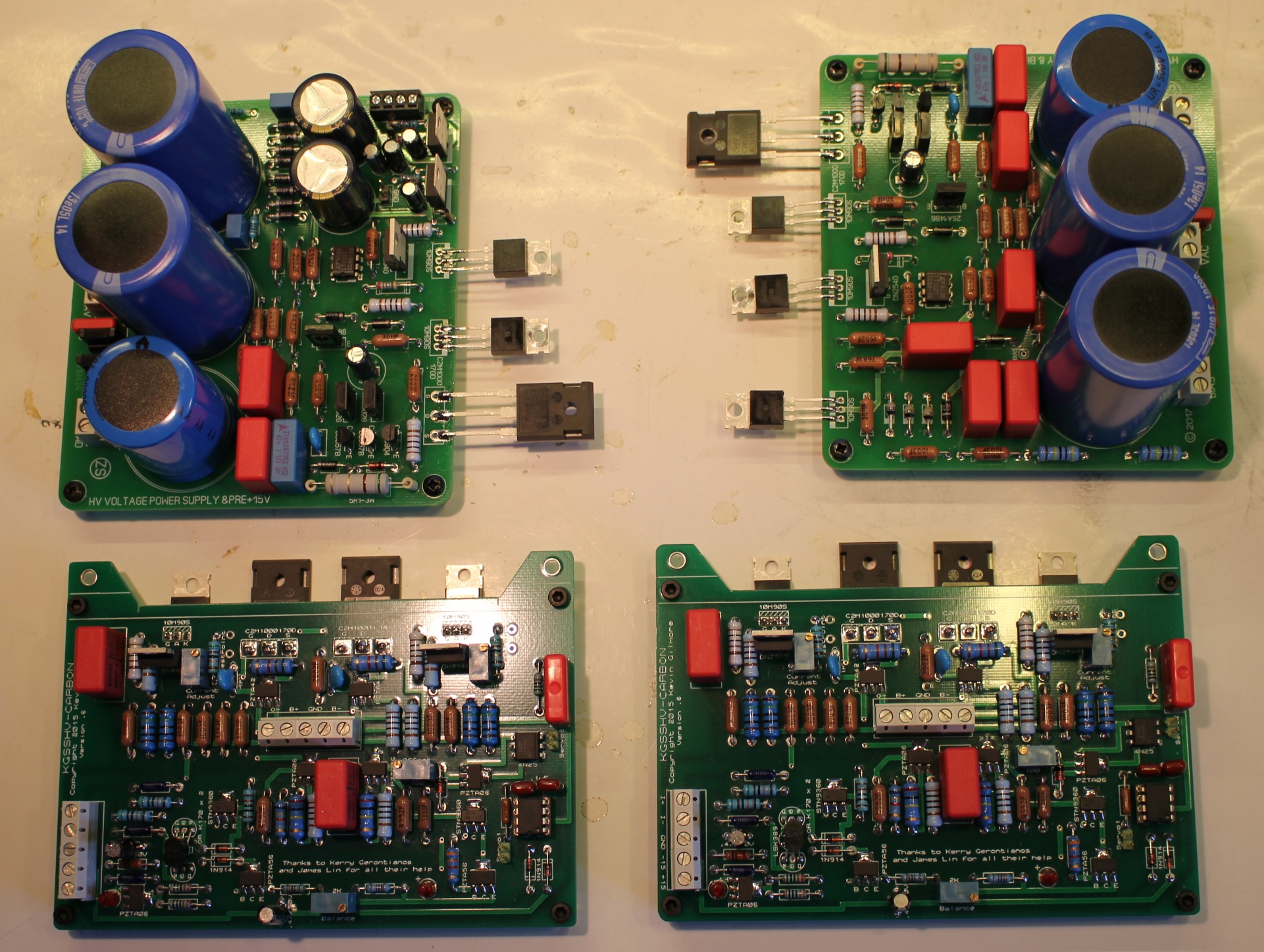

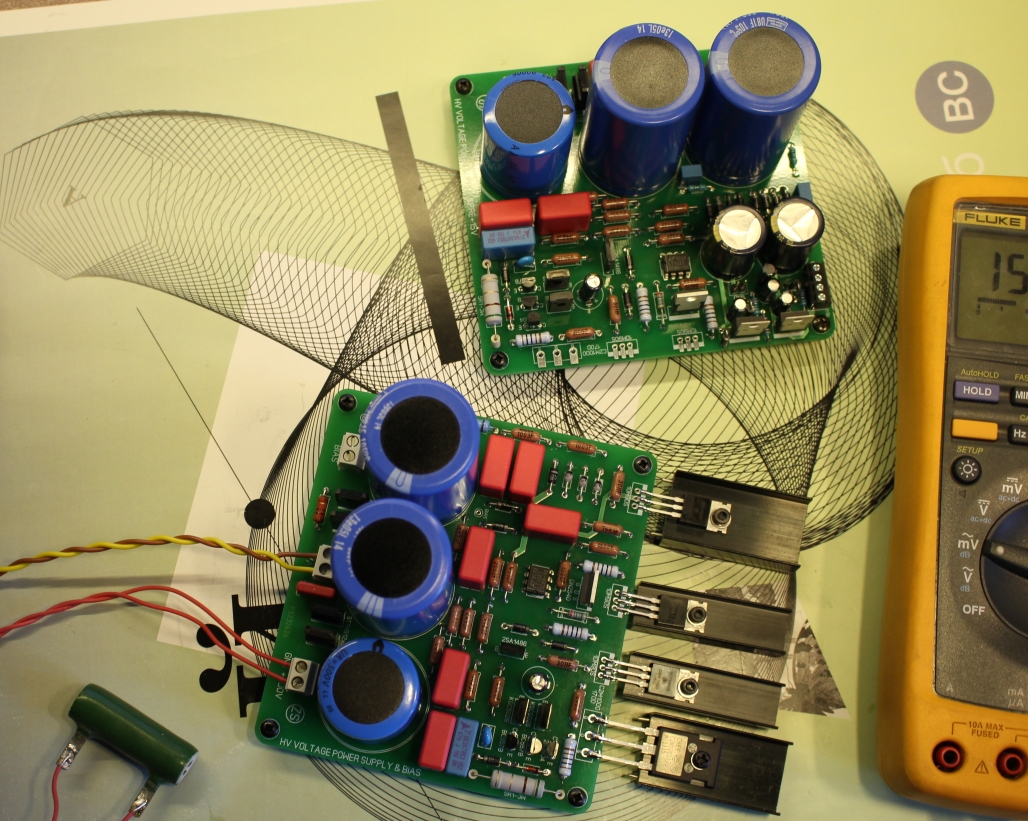

В феврале надеюсь запустить свой Carbon, жду тор питания с производства. Платы усилителей оригинальные, источники питания собственная разводка.

[Urez 2 505]

@Volos, отлично, а с комплектующими проблем нет как для b22, все актуальны(в продаже)? И как часто Гилмор выпускает ревизии плат не изучали вопрос, т.е. 2015 v .6 - последняя на сегодняшний день?

[Volos 49]

@Urez,

С качественными комплектующими всегда есть проблемы, а с аналогичным ширпотребом от китаёз - ни каких ) Оригиналы в принципе в большинстве случаев доступны к заказу, только цена и срок доставки.

Насчёт ревизий плат не подскажу, т.к. данные платы V.6 приобрёл у местного фуромчанина и более этим вопросом не заморачивался.

[8street 393]

v .6 - последняя на сегодняшний день?

Есть еще пара версий, но они тоже обозначаются как 6, только с индексом G. Существенно ничего не поменялось, схема все та же.

[Urez 2 505]

@8street,понял, спасибо, как ваш Т2 проект?
