Схемотехника усилителей для электростатических наушников.

[zAg 3 251]

www.digikey.ru/ не работает с физическими лицами.

Давно не работает? www.digikey.com без проблем с физ. лицами работал (по крайней мере год-полтора назад).

[anbuser 22]

,



Там все хитро, принимают заказ присылают конторой UPS, которая за пересылку берет куча денег, так еще и после покупки более 300 долларов требует растаможку, или вы должны доказать что вы юр. лицо и используете товар для каких то своих целей, тогда можете забрать товар без таможни, но на таможне Внуково. Я так попал, заказ был большой, соответственно большая таможня. Но что-то может за эти два года поменялось.

Самое разумное сейчас Моузер, у него все включено, и платить надо рублями через российскую контору.

Изменено 20 мая, 2016 пользователем anbuser

[zAg 3 251]

anbuser Я года 1,5 этим магазином не пользовался, но когда делал там заказы никаких проблем не испытывал, главное правильно ответить на их вопросы при оформлении заказа, и не обязательно пользоваться дорогой UPS, я пользовался USPS (она подешевле), растоможку тоже никто не требовал.

[anbuser 22]

anbuser Я года 1,5 этим магазином не пользовался, но когда делал там заказы никаких проблем не испытывал, главное правильно ответить на их вопросы при оформлении заказа, и не обязательно пользоваться дорогой UPS, я пользовался USPS (она подешевле), растоможку тоже никто не требовал.



Значит мне не повезло, и я оказался, как говорят в народе, лохом

Изменено 20 мая, 2016 пользователем anbuser

[zAg 3 251]

Значит мне не повезло, и я оказался, как говорят в народе, лохом

Да там, каких-то особых проблем с оформлением и выбором доставки нет, если только сейчас, что-то не изменилось (но думаю, вряд ли). Единственное, не совсем понятны их вопросы, типа таких - для чего вы будете использовать эти заказанные комплектующие, и пр.

[kleymor.metal 4 776 4 Тракты]

Боятся, что бомбу сделаете

[victorvvo 511]

digikey одна из очень немногих компаний, продающих компоненты military-grade. И это не только микросхемы Поэтому покупателям (особенно из России - после известных событий) оказывается несколько более пристальное внимание. Но проблема не столько в том, что компоненты могут попасть "не в те" страны (так или иначе они все равно туда попадают ), а в том, что это может произойти как бы с попустительства digikey.

Ну, и конечно - статистика по бизнес-профилям покупателей всегда полезна.

[anbuser 22]

Вот результаты, может кому пригодится. Описание в Word файле

Изменено 22 мая, 2016 пользователем anbuser

[8street 393]

@anbuser, отличная схема, мне нравится.

А для чего конденсаторы C8, C9?

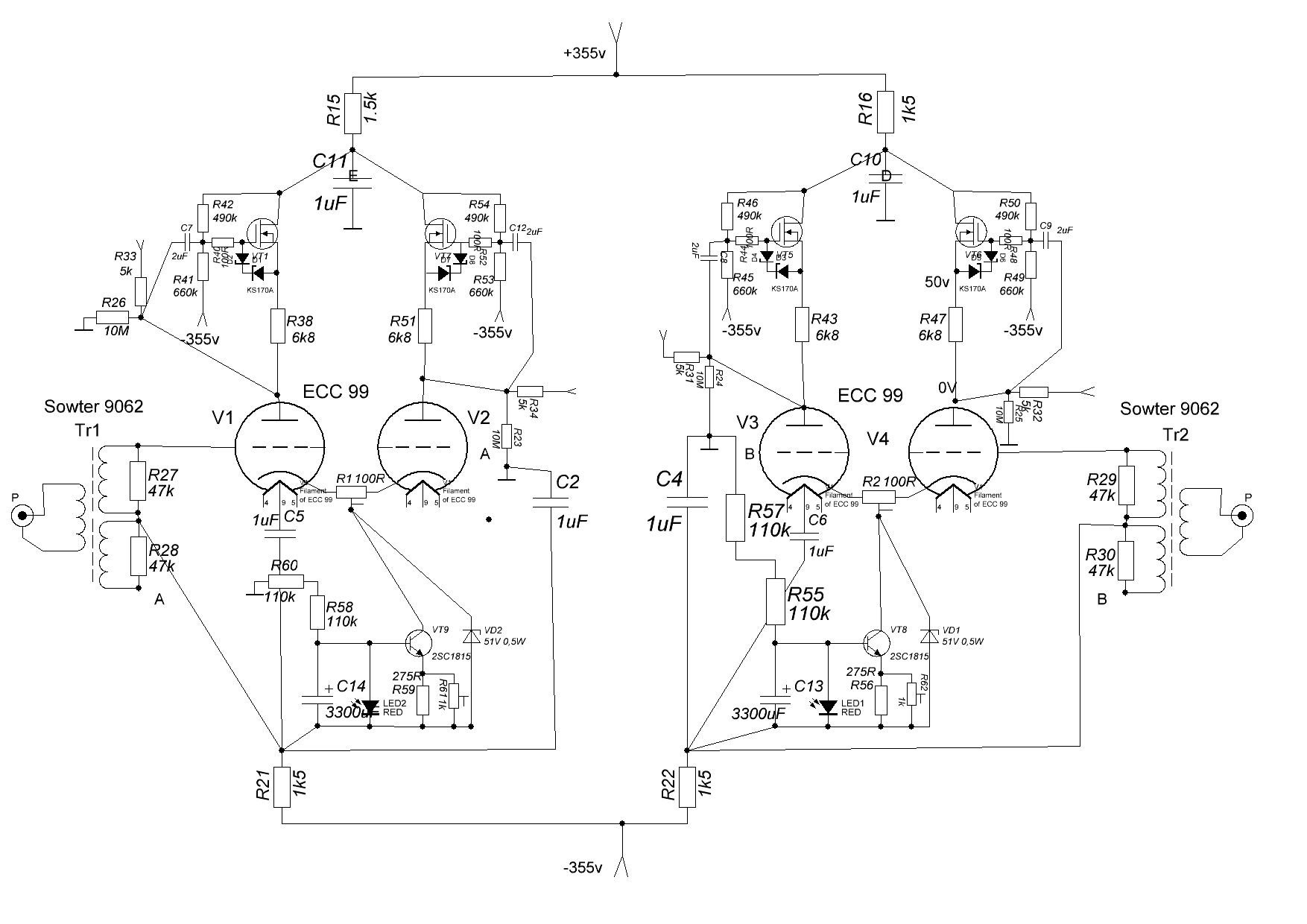

Ток через одну лампу 2мА? Не маловато для ECC99?

[anbuser 22]

С8 и 9(, Это истоковый повторитель. А как вы определили что ток 2мА? У меня в схеме почти 8 мА. А кто то называем Мю каскадам

Изменено 21 мая, 2016 пользователем anbuser

[8street 393]

С8 и 9(, Это истоковый повторитель. А как вы определили что ток 2мА? У меня в схеме почти 8 мА

Так что они делают, эти C8 и С9? Есть подозрение, что они включены не правильно.

Ток определил по источнику тока в катодах. Обычно 240 ом в эмиттере дают с красным светодиодом около 5мА, а 275 ом чуть поменьше. Пусть около 4мА на 2 лампы. Значит 2мА на одну.

[anbuser 22]

@8street,

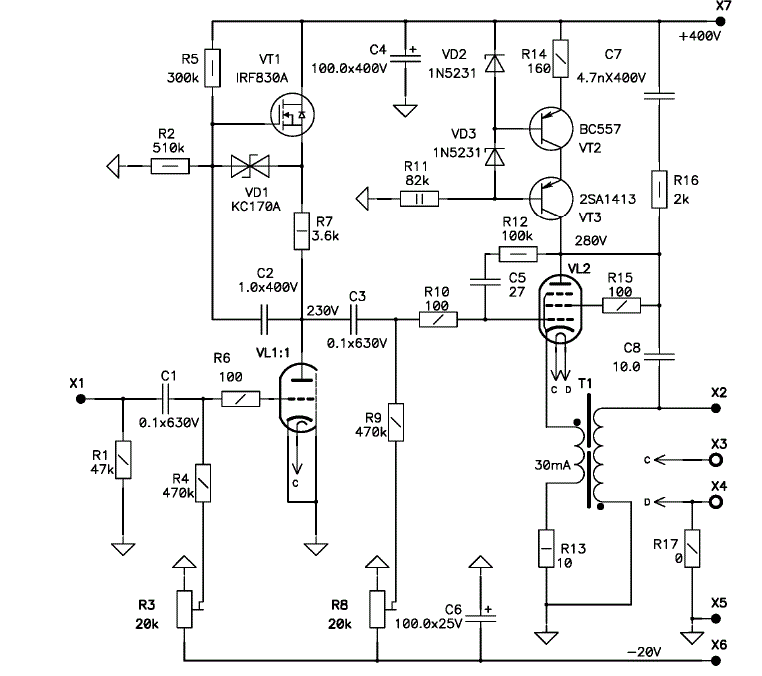

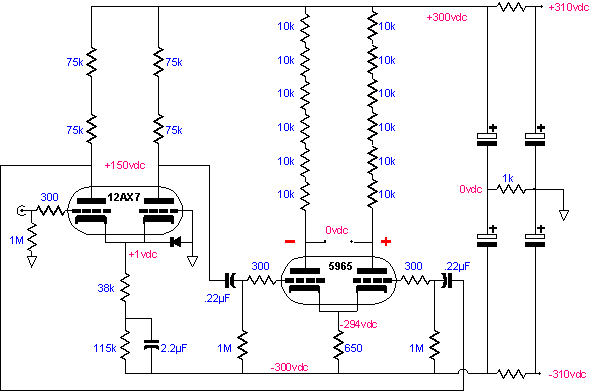

Спасибо, схему поправил. С 8 и С9 не знаю, все придумано до нас, прикрепил статью, в ней смотри Фигура 5 (Фрунджян ее безжалостно порезал), от туда была взята идея и прикрепил еще схему Карпова, где она реализована, но сигнал у него и у меня снят с анода. (последние все свои разработки он использует эту идею - истоковый повторитель)

Mu-Stage.pdf

Изменено 22 мая, 2016 пользователем anbuser

[8street 393]

@anbuser, понял, спасибо.

[anbuser 22]

Собрали бы колхозец команду из желающих самим повозиться и спаять/смонтировать KGSSHV Carbon. И мастера который решится проверить заготовки и настроить сразу несколько аппаратов.

В идеале и печатные платы мелким оптом изготовить на всех.

Без опыта такие вещи конечно нельзя самому делать.

Приступаю к изготовлению KGSSHV Carbon, Собрался делать заказ печатных плат.. Существует две версии ПП, это с серво на ИМС и на полупроводниках. Для себя выбрал на ИМС. БП также на C2M1000170D. Т.е. на комплект будут 3платы



Желающие присоединится - прошу писать. Сразу сообщаю, у китайцев делать не буду, и толщина ПП будем 2мм, толщина же фольги 35мк. Т.е. цена буден завышена.

[Гаруспик 921]

Неужели никто не пользуется обычным усилком + повышающими трансформаторами, а постоянка с банального умножителя?

Вариант с двумя однотактными (на канал) трансформаторами edcor (я использую вот такие https://www.edcorusa.com/gxse10-8-10k) не оставила никаких шансов stax 007

[8street 393]

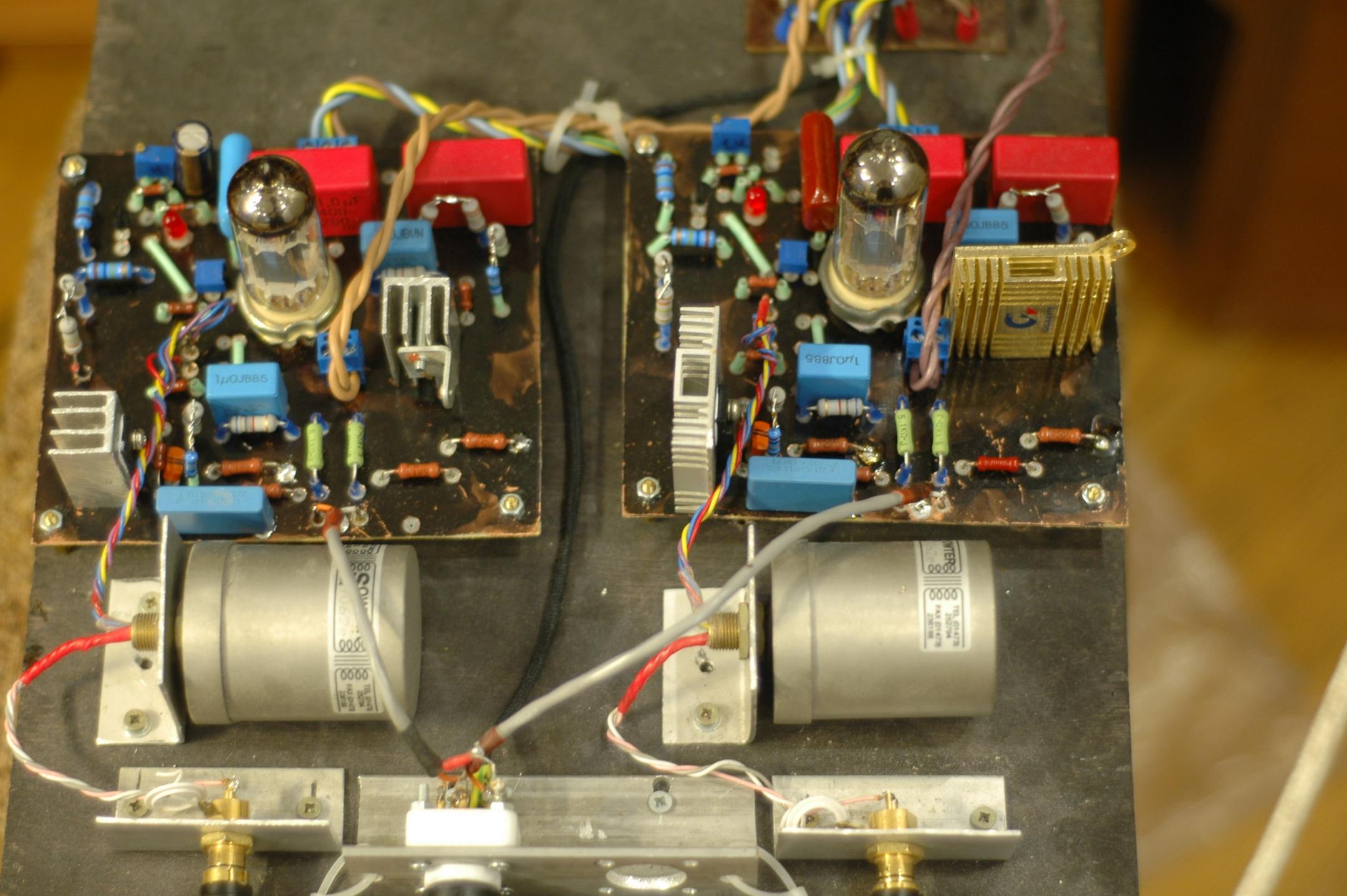

Почти доделал Т2. Полностью переделал БП. Поставил полностью в один корпус. Слушаю. Нравится.



Конечно, кое-что осталось. Шлейф поменять, слишком короткий до регуляторов. Подрегулировать БП. Сделать автоматику включения, я даже в подвале платку для этого предусмотрел.

Блок питания такой, немного колхозный, но работает. Спектры кому обещал, прилагаю.









На спектрах вверху черным 1кГц -6дБ 150Vrms (цап мультибит, поэтому какие-то гармоники есть). Зеленым - шумы усилителя с открытым входом. Внизу зеленым - шумы карты. Красным 19+20кГц -20дБ. Почему-то если ставить больше, такое чувство переполнение идет по входу карты.

[sewerin 232]

Для ЭС наушников нужен усилитель примерно с +60 дб усиления напряжения. С мизерным током. Поэтому, логичны именно ламповые ОТL (бестранформаторные) схемы. Желательно УПТ. Но тогда центральным становится вопрос защиты от DC на выходе. (400 тыр жалко) Защита должна быть очень быстрой, менее 1 микросекунды срабатывание.



Почти доделал Т2. Полностью переделал БП. Поставил полностью в один корпус. Слушаю. Нравится.



Конечно, кое-что осталось. Шлейф поменять, слишком короткий до регуляторов. Подрегулировать БП. Сделать автоматику включения, я даже в подвале платку для этого предусмотрел.

Блок питания такой, немного колхозный, но работает. Спектры кому обещал, прилагаю.









На спектрах вверху черным 1кГц -6дБ 150Vrms (цап мультибит, поэтому какие-то гармоники есть). Зеленым - шумы усилителя с открытым входом. Внизу зеленым - шумы карты. Красным 19+20кГц -20дБ. Почему-то если ставить больше, такое чувство переполнение идет по входу карты.

РГ откровенно слабые (по качеству) и не там расположены

[8street 393]

Защита должна быть очень быстрой, менее 1 микросекунды срабатывание.

Стаксы так просто не дохнут. Можно и побольше.



РГ откровенно слабые (по качеству) и не там расположены

Ну уж какие есть. Назовите приемлемые 4 канальные с регулировкой баланса лево-право. Мне такие не известны.

Расположены на своем месте, входы усилителя в задней части.

[sewerin 232]

Раcполагать РГ, если он уменьшает амплитуду на входе, надо у входа. В Вашем случае, я бы использовал два двухгалетных галетника. Расположил бы у входов. Это и громкость, и баланс. Т.е. ставя их на разные положения, можно сильне ослаблять какой то из двух каналов.

http://ippart.com/pg...etnyj-9563.html

Неразрывные, на 11 положений, что более чем достаточно.

При этом в сигнале будет только 2 резистора и 2 или даже одна контакная пара - серебряная ножевая (не сравнить с говнореле).

Изменено 24 августа, 2016 пользователем sewerin

[victorvvo 511]

Насчет ПГК - вспомнилось "...для для знатоков шутка..."

Тот самый случай, когда практическое качество исполнения сводит на ноль все теоретические достоинства используемых материалов.

[sewerin 232]

Чем не нравится "практическое качество исполнения" ПГК? Есть статистика деградации импеданса контакта?

[victorvvo 511]

Достаточно просто посмотреть на контактную группу через 100x увеличитель и поле битвы теории и практики предстанет во всей неприглядности. Вспоминаются золотые слова - "Хотели как лучше - а получилось... как всегда..."

[sewerin 232]

И что "видим"? Посмотреть на контактную группу... Можно посмотреть только на центральный контакт, который подвижный. Но он зажат с обеих сторон половинками неподвижных контактов, постоянно зачищается. Это не реле с их наклёпом.

Козьмо гораздо хуже, и по долговременной надёжности, и по первоначальному качеству контакта.

[victorvvo 511]

Насчет Kozmo, вдруг неожиданно всплывшего в обсуждении особых свойств ПГК - может быть. Насчет обычных реле - соглашусь, придерживаюсь такого же мнения.

Но качество изготовления ПГК все равно не лучше. Куда деваются результаты "самоочистки" контактов? При таком качестве их первоначальной обработки, учитывая площадь поверхности и технологический разброс в толщине, форме и силе обжима центрального элемента, даже в пределах одной группы...

[sewerin 232]

А Вы поинтересуйтесь технологическим разбросом сопротивления контакта в ПГК. И увидите, что он в пределах +-20 %, если ничего не отгинать отвёрткой)
