Схемотехника усилителей для электростатических наушников.

[Barcruz 70]

Собрали бы колхозец команду из желающих самим повозиться и спаять/смонтировать KGSSHV Carbon. И мастера который решится проверить заготовки и настроить сразу несколько аппаратов.

В идеале и печатные платы мелким оптом изготовить на всех.

Без опыта такие вещи конечно нельзя самому делать.

[Jaster 634 5 Тракты]

Да, было бы очень интересно. Если не шибко дорого будет, я бы присоединился.

[Nifrigel 857 8 Тракты]

@Barcruz, коллективные закупки плат регулярно на head-case бывают. Вот с мастерами туго. Встречал на русских форумах несколько человек, кто собирал для себя, но ни у кого из них даже мыслей не было начать собирать на заказ. И я их хорошо понимаю. Поэтому мне и смешно, когда люди жалуются что Спритцер-де многовато берет за корпуса с ибэя. Дешевле сделать что-то никто не торопится.

[vlad21122112 460]

С удовольствием присоединюсь к команде!)

[Volos 49]

Закончил на днях сборку KGSSHV, на днях отправлю заказчику, очень интересно мнение о звучании сего усилителя. Попрошу его отписаться в этой ветке. Сам не слушал, только собрал и настроил

[Barcruz 70]

@Barcruz, коллективные закупки плат регулярно на head-case бывают. Вот с мастерами туго. Встречал на русских форумах несколько человек, кто собирал для себя, но ни у кого из них даже мыслей не было начать собирать на заказ. И я их хорошо понимаю. Поэтому мне и смешно, когда люди жалуются что Спритцер-де многовато берет за корпуса с ибэя. Дешевле сделать что-то никто не торопится.



Дык, не хотят потому что времени на сборку уходит много, не так уж это выгодно по итогу.

А если проверка/настройка, да еще небольшой партией, это может быть интереснее мастеру.

Мне кажется, не в этом будет самая большая проблема. Здесь скорее сосредоточенность участников будет играть роль и приверженность срокам. Кто-то в командировку уехал, кто-то отдыхать с семьей.... все может затянуться. Хотя, можно установить разумный дэдлайн..и кто не успел - это уже его риски, как закончить в индивидуальном порядке.

Также, энтузиаста нужно найти, кто будет всеми этими вопросами по общей организации заниматься. Было бы желание, не так сложно это.

Поштурмовать идею со всех сторон.

Потом найти мастера, а то и не одного с учетом разных регионов.

И получится толковый DIY клуб, с множеством новых впечатлений у участников.

А то как-то скучно здесь стало.

Изменено 19 апреля, 2016 пользователем Barcruz

[*high 41]

Попрошу его отписаться в этой ветке.

Да, обязательно.

[8street 393]

@Volos, а слева крутилка - это поворотная ручка включения? Интересно, что за тип? Все никак не могу найти толковую.

[Volos 49]

@8street,



Это поворотный сетевой выключатель LORLIN. В каталогах ELFA,FARNELL и пр. доступен.

[Demograf 2 550]

@8street,



Это поворотный сетевой выключатель LORLIN. В каталогах ELFA,FARNELL и пр. доступен.



единственное слабое место у этих крутилок это задняя крышка и ручку надо ставить почти в притык к задней панели чтоб не выдавить через продольную нагрузку на ось заднюю крышечку из стекло текстолита . при этом сама ось на излом очень прочная

[Volos 49]

Народ, а авторские платы KGSSHV Carbon и источника питания ни кто не приобретал? Где, как и у кого это можно сделать,может кто подскажет?

[Volos 49]

Ответил на почту производитель KGSSHV, Birgir. Платы он продаёт только на старые версии усилителей, комплект из трёх плат с доставкой в Россию стоит 170$.

Версию плат усилителя Carbon, сообщил что не продаёт и не будет никогда продавать, ясное дело, это его бизнес. Ну и ладненько, мы сами с усами, разведём платы Carbon ещё лучше

чем у Birgir c его Mjolnir-Audio .

[anbuser 22]

Собрали бы колхозец команду из желающих самим повозиться и спаять/смонтировать KGSSHV Carbon. И мастера который решится проверить заготовки и настроить сразу несколько аппаратов.

В идеале и печатные платы мелким оптом изготовить на всех.

Без опыта такие вещи конечно нельзя самому делать.



Вот что у меня получилось, не как не сделают переднюю панель, за год еще собрал пару макетов, уже сформировалось мнение. Ни как не хватает времени написать полностью весь мой процесс, вообще-то все это очень интересно.

http://forum.vegalab...php?albumid=865

http://forum.vegalab...php?albumid=825



В данный момент планирую сделать KGSSHV классическую версию, все для этого есть.

Изменено 7 мая, 2016 пользователем anbuser

[anbuser 22]

Ответил на почту производитель KGSSHV, Birgir. Платы он продаёт только на старые версии усилителей, комплект из трёх плат с доставкой в Россию стоит 170$.

Версию плат усилителя Carbon, сообщил что не продаёт и не будет никогда продавать, ясное дело, это его бизнес. Ну и ладненько, мы сами с усами, разведём платы Carbon ещё лучше

чем у Birgir c его Mjolnir-Audio .



а зачем разводить самому? герберы доступны на все варианты. Могу поделится!

Изменено 7 мая, 2016 пользователем anbuser

[Nifrigel 857 8 Тракты]

Ответил на почту производитель KGSSHV, Birgir. Платы он продаёт только на старые версии усилителей, комплект из трёх плат с доставкой в Россию стоит 170$.

Версию плат усилителя Carbon, сообщил что не продаёт и не будет никогда продавать, ясное дело, это его бизнес.

У Бирджира свои собственные платы, он их давно не публикует и не продает. Но на head-case регулярно проходят group buy "стандартных" плат для всех желающих.

[anbuser 22]

Ответил на почту производитель KGSSHV, Birgir. Платы он продаёт только на старые версии усилителей, комплект из трёх плат с доставкой в Россию стоит 170$.

Версию плат усилителя Carbon, сообщил что не продаёт и не будет никогда продавать, ясное дело, это его бизнес.

У Бирджира свои собственные платы, он их давно не публикует и не продает. Но на head-case регулярно проходят group buy "стандартных" плат для всех желающих.

Да не важно, можно заказать у Лепехена Володи с Веге, он в разводке профи, сделает не хуже, а может и лучше. Если это делать у него, то лучше в формате SMD.

[Urez 2 505]

@anbuser, мало кто реген на Веге(а это "внешне закрытый" ресурс), копируйте вложения сюда, кроме ссылок.

[anbuser 22]

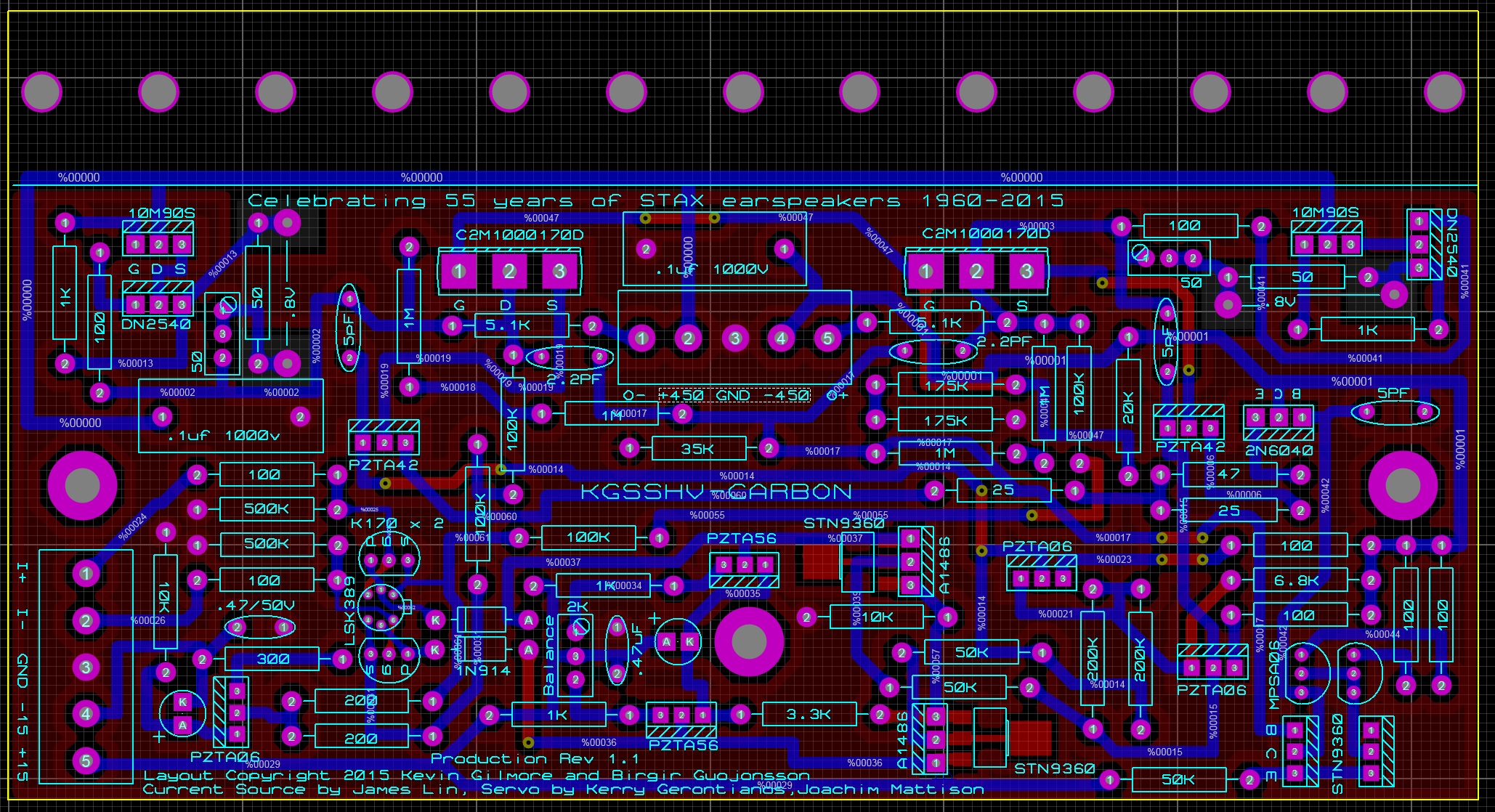

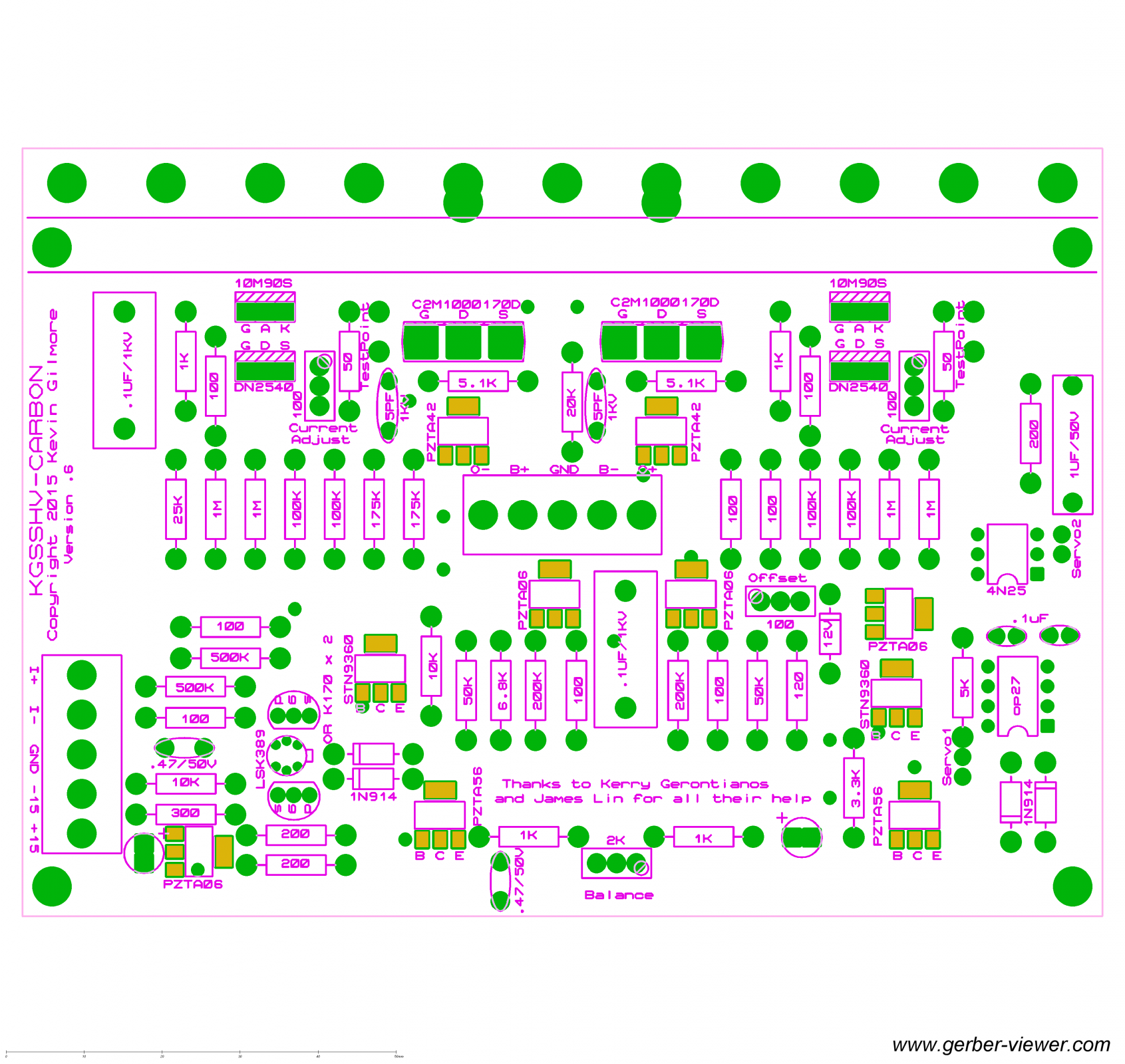

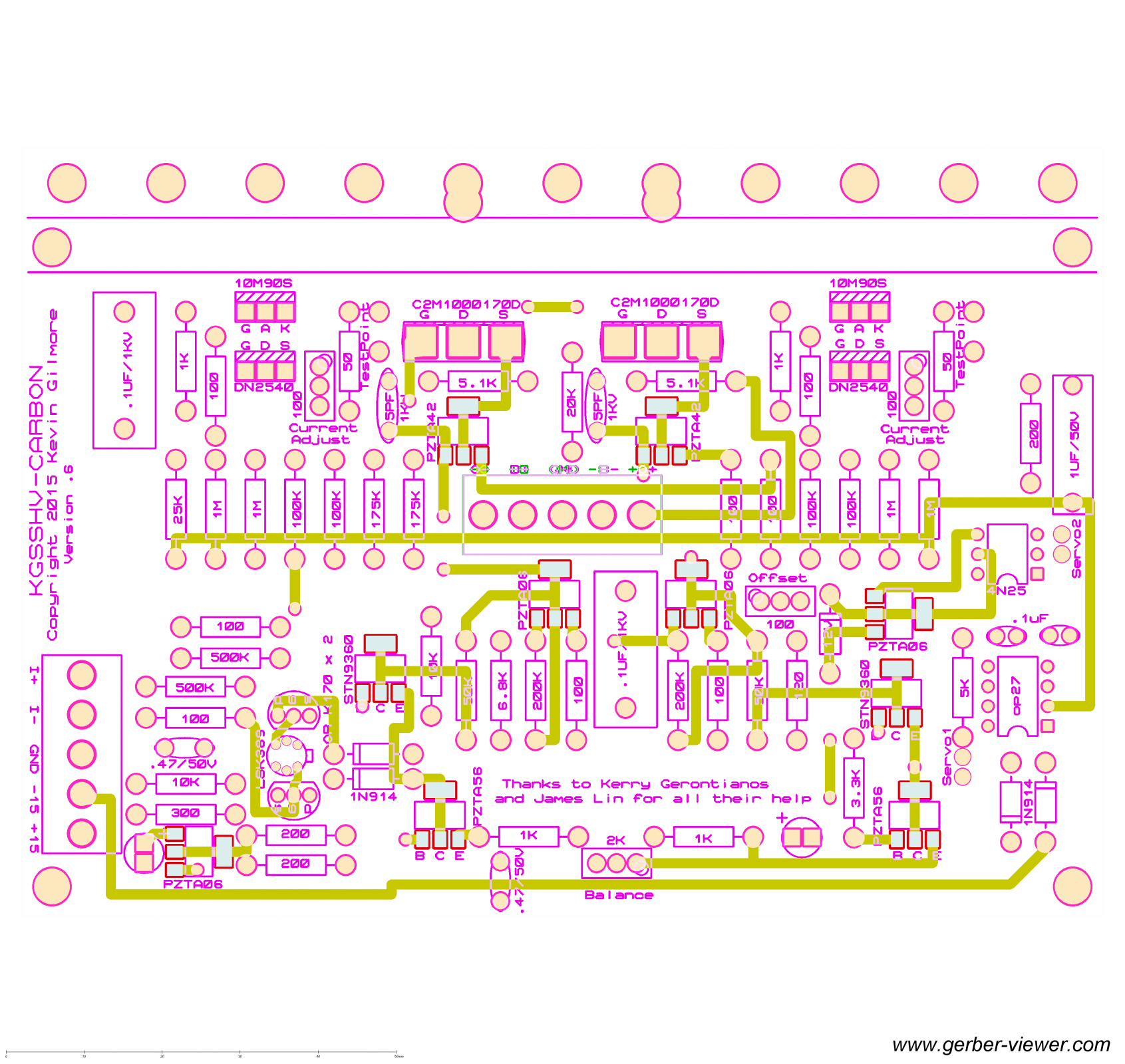

Прикрепил Carbon 5ver и 6ver

[anbuser 22]

@anbuser, мало кто реген на Веге(а это "внешне закрытый" ресурс), копируйте вложения сюда, кроме ссылок.

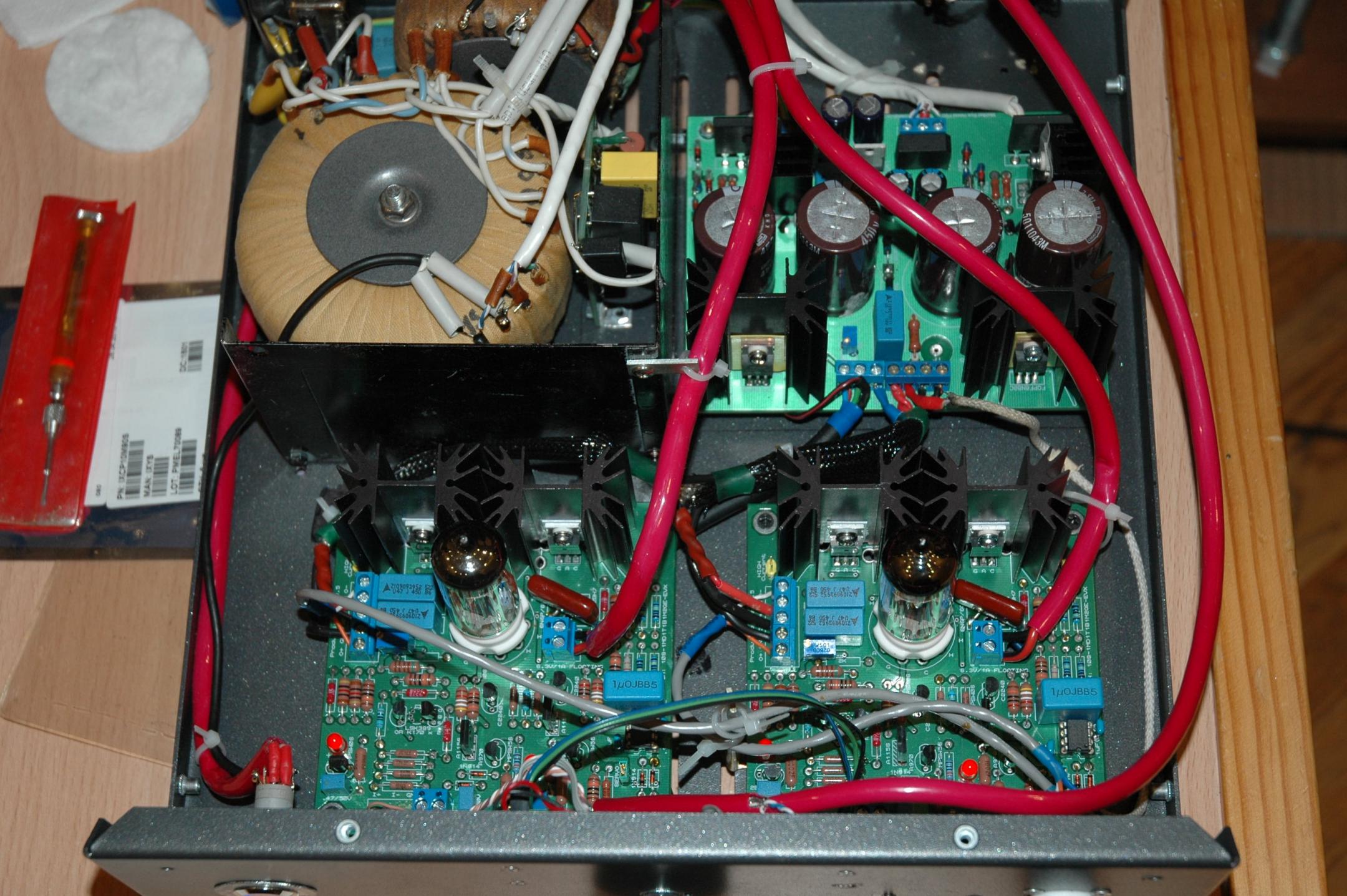

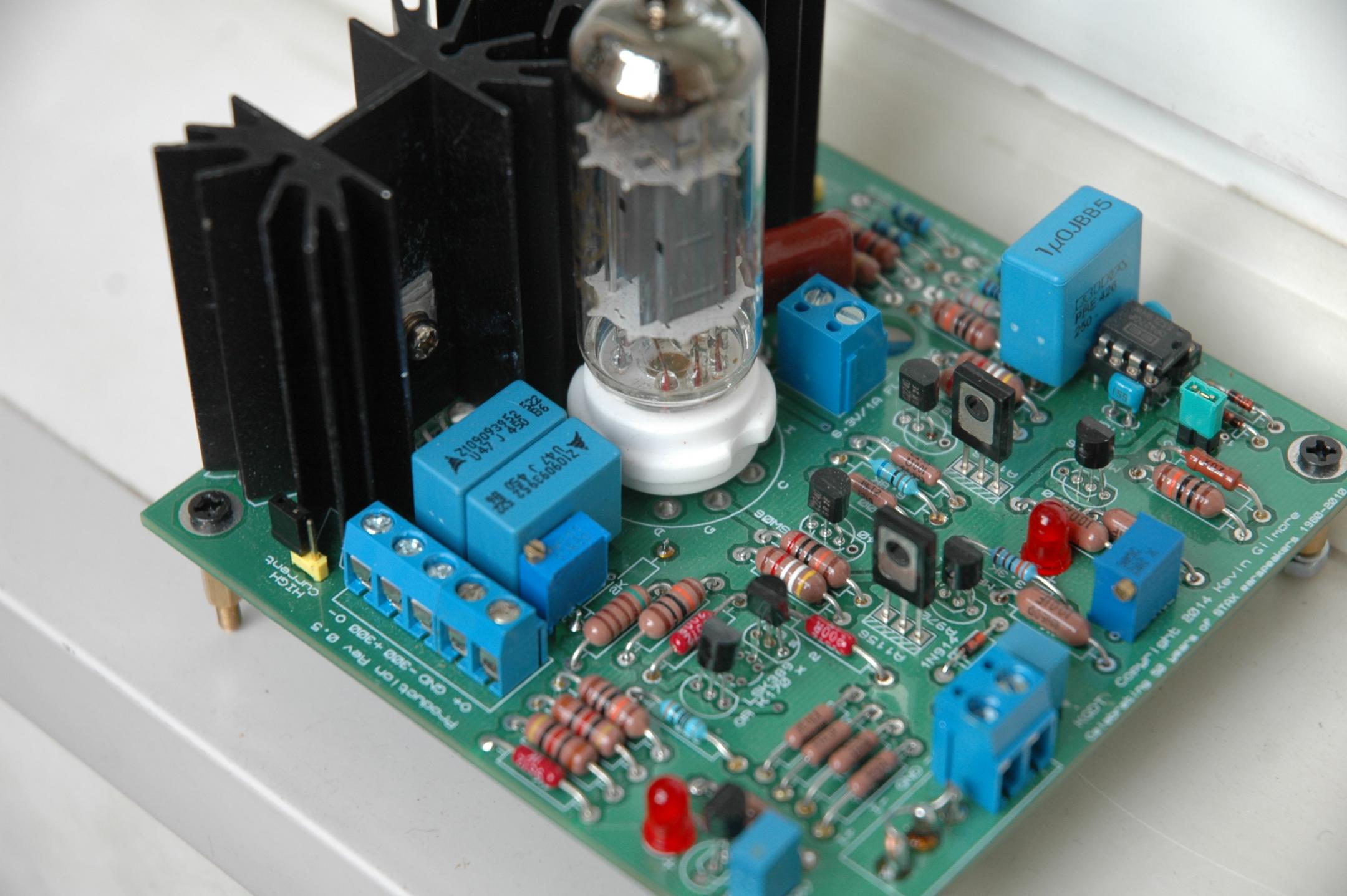

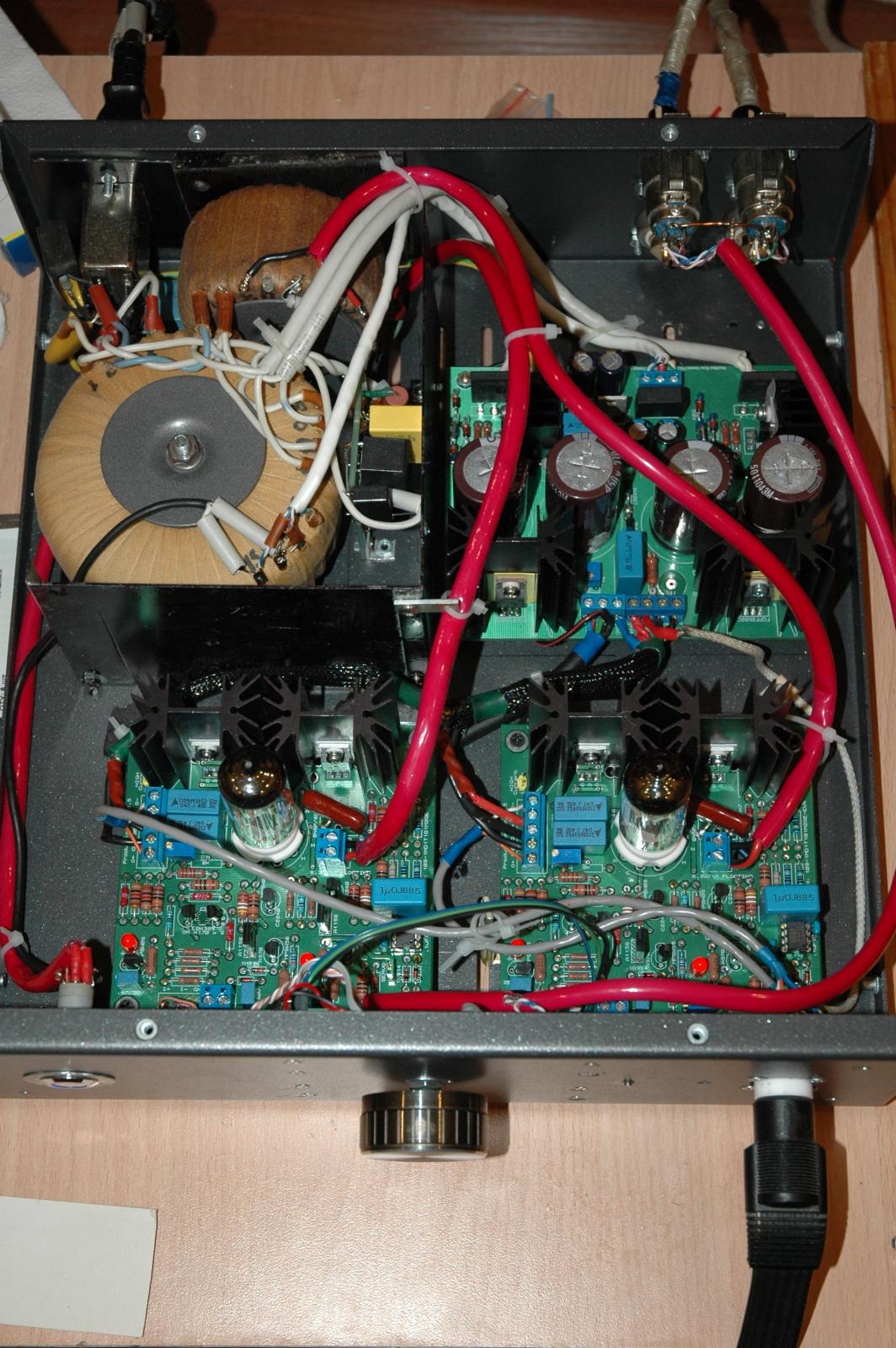

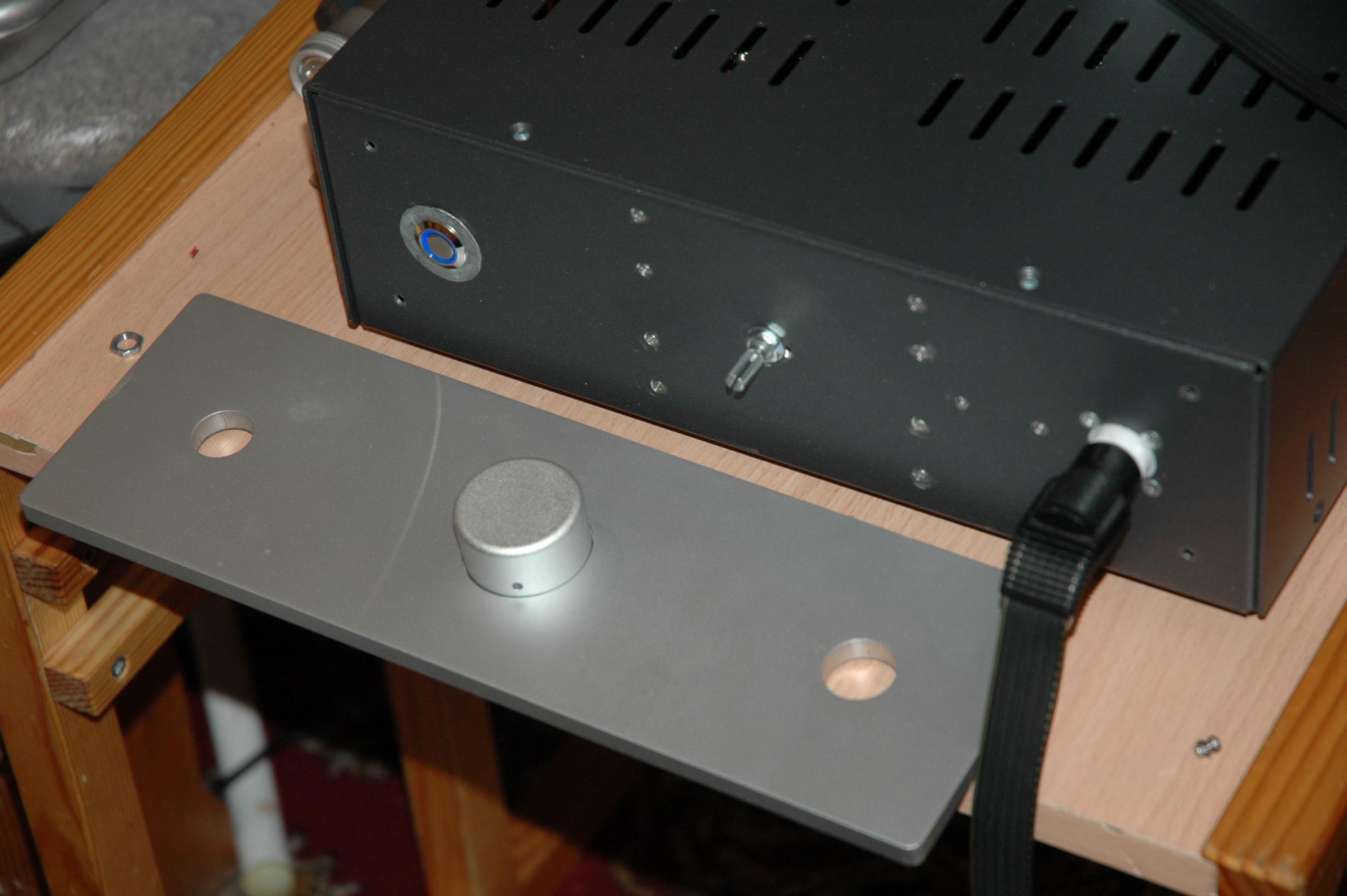

Да собственно там был фото отчет, как создавал KGDT (KGST мини Голубых Гавай) Гилмора, вот несколько фото здесь. Не как не сделают переднюю панель, отдал на лазерную резку, что бы сделали надписи. Также много делал экспериментов, чтобы цена -качество была приемлема, но это со своим усилителем, у Гилмора изменил только БП, сделал задержку анодного, отдельный транс для накала ну и по мелочевке.

Изменено 7 мая, 2016 пользователем anbuser

[anbuser 22]

Еще хотел добавить свое ИМХО по KGSSHV Carbon, это модификация KGST (KGDT), т.е. вместо лампы поставили полевой транзистор, что лучше в звучание, это предпочтение человека, т.е. надо слушать. Для себя решил, хочу сначала разобраться в сравнение KGSSHV на биполярных транзисторов по сравнение с лампой.

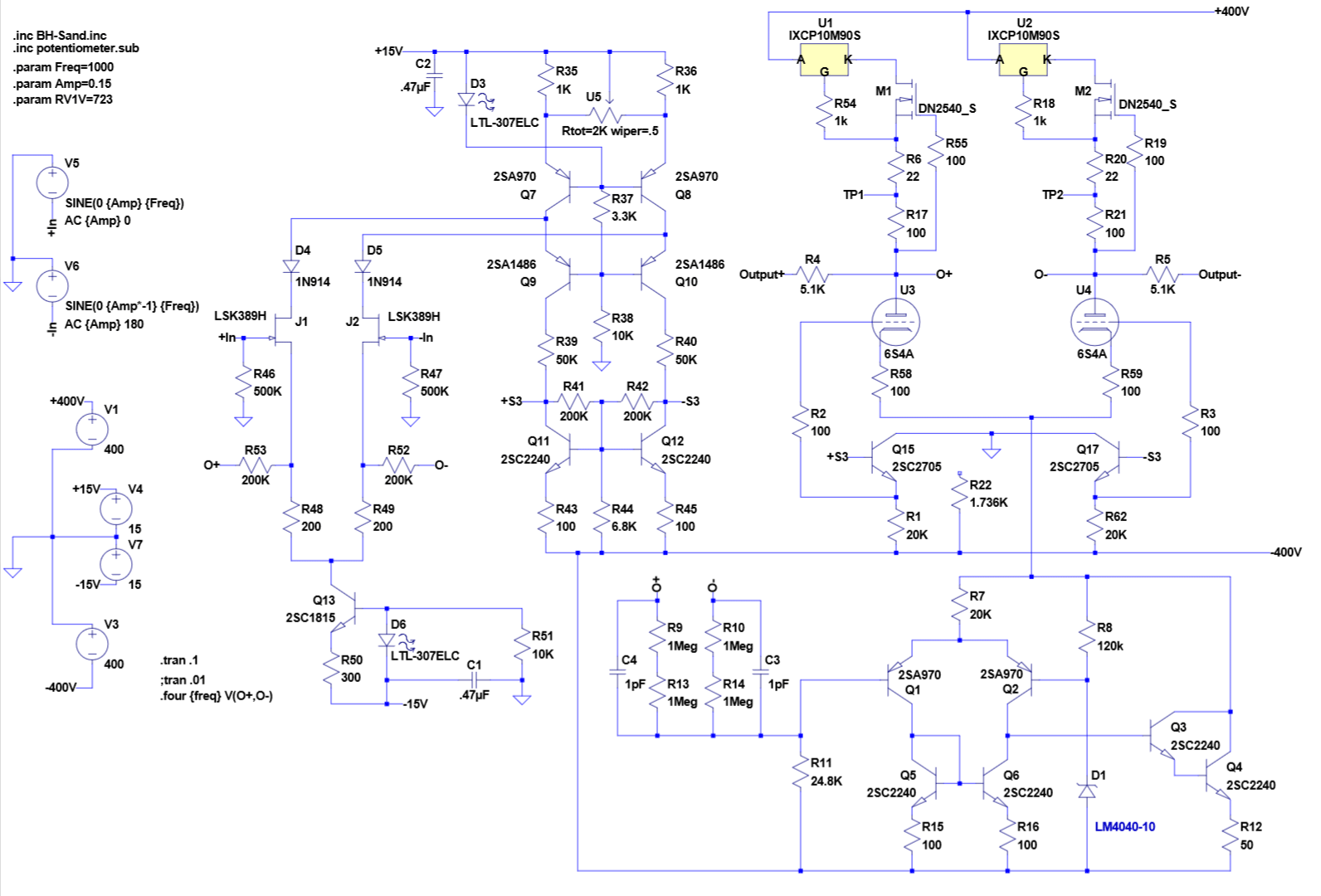

Вот приаттачил схемы, можете сравнить.

kgsshvcarbonproduction.pdf

[Lukich 1 496]

подскажите пожалуйста, подойдет такой трансформатор для HD650:



3 КОм / 300 Ом

Индуктивность : 25 Гн

Максимальный ток постоянного подмагничивания : 60 мА

Максимальное рабочее напряжение : 1000 В





Или лучше такой?

Лампа какая?

[Solitudo 2 602]

подскажите пожалуйста, подойдет такой трансформатор для HD650:

А причем здесь этот вопрос в ветке "Схемотехника усилителей для электростатических наушников"? HD650 - это электростатические наушники?

[anbuser 22]

Попросили выложить герберы БП для Карбона, в моем понимание это последняя версия этой схемы

kgsshvps8g.PDF

[Volos 49]

@anbuser, Спасибо!

[anbuser 22]

Хочу предупредить коллег, которые планируют сделать коллективную закупку Печатных Плат KGSSHV Corbonи, и трезво оценить постройку усилителя: ПП в постройке достойного усилителя для Stax, последнее дела, главное комплектующие. Покупка на развалах интернета, типа е бай, AliExspress чревато, можно получить не только левак, но и опасный для жизни в эксплуатации устройство. Мой опыт экономии это показал, а заказ от надежного поставщика, таких не много - Маузер, диджикеу, фарнел, но с ними есть большое НО… В последнем моем заказе Моузер, без объяснения причины (был ответ - в Россию данный товар не поставляются) отказал мне в поставке одного из главных компонентов, это источник тока 10М90S. www.digikey.ru/ не работает с физическими лицами. Т.е. себестоимость только деталей выльется в «копеечку», мной этот путь был пройден, плюс надо обязательно подбирать все компоненты, а это уже другие цифры.

Планирую теперь собрать KGSSHV только потому, что все детали закуплены.



а вот себестоимость на один усилитель KGDT, изготовленный мной - знаю:



420 долларов за детали на Маузере. Полный расклад в формате эксель система не позволяет прикрепить.

Регулятор громкости 4800р

Корпус 7000р

Трансы 5000р

Печатные платы 5500р.

Кабеля, клемники, около 500р

Вых. разъем 1800р.

Soft-Start = 700р.

Передняя панель еще на лазерной резке, пишут наименование и другое, пока цену не знаю.

Итого 420 долларов плюс 25т. рублями. Может что забыл. Это я потратил на комплектующие! нервы, потраченный труд, сверла, припой и т.д. не считал.
