Схемотехника усилителей для электростатических наушников.

[8street 393]

И почему > +- 10 В постоянки это небезопасно, а 200 вольт переменки - норм ?

Я на своем усилителе крутил до +-40 В, экспериментировал, немного звук меняется в худшую сторону, но это на уровне показалось. Еще одна причина почему это вредно, можно легко превысить напряжение поляризации наушников. Также фирма Стакс сама рекомендует не более +-15В.



А 200 вольт переменки - тут уж волков бояться, в лес не ходить. Уши напрямую статоров не касаются, там есть металл. сетка, потом защитная пылевая пленка. Естественно слушать только с сухой головой, желательно не сильно потея. Это как бы общеизвестные истины для электростатики.

[OWL 500]

Если будет сильно отличатся от нуля на статорах то возможна ситуация когда пленка

начнет залипать на один из статоров, и это большая проблема и вполне вероятная,

особенно учитывая что стаксы далеко неидеально сделаны, т.е. просто криво все.

Насчет электробезопасности - если трансформатор на выходе то как раз нормально получается,

как с обычным усилителем для динамиков.

Я когда делал без трансформаторов(у меня однотакакт был), подключал статоры которые

с внутренней стороны(ближе к ушам) на землю, надо разобрать наушники и посмотреть

какие провода идут, 407 легко разобрать, там только 4 винта открутить и все.

[8street 393]

Корпус начал обрастать деталями.

Большой. Пыльный. Пока пустой внутри.

Теперь нужно заставить себя разобрать макет Т2, чтобы поместить внутрь.









Измерения обещал выложить, помню, но уровень фона очень высок, хотя он и не слышен, поэтому все позже, как реализую хотелки.

[Urez 2 505]

@8street, ооО, итальяно hifi2000, у меня такой же 1 в 1, и эти "ручки", хороший корпус.

[Jaster 634 5 Тракты]

уровень фона очень высок, хотя он и не слышен

В этом плюс электростатов. Уровень фона, прекрасно слышимый на динамических наушниках, на электростатах может быть совершенно не заметен.

[александр шумилов 428]



В этом плюс электростатов. Уровень фона, прекрасно слышимый на динамических наушниках, на электростатах может быть совершенно не заметен.

Так это что ж получается частоты в районе 100 гц провалены?

[victorvvo 511]

Сложение синфазной помехи при балансной "раскачке" + относительно низкая чувствительность.

[Demograf 2 550]

В этом плюс электростатов. Уровень фона, прекрасно слышимый на динамических наушниках, на электростатах может быть совершенно не заметен.

Так это что ж получается частоты в районе 100 гц провалены?



Александр речь про уровень фона во всем диапазоне . На моих однотактах с напряжением на аноде 1400 вольт фон отсутствует как на динамических наушниках так и на электростатических . Хорошая фильтрация и правильная земля решают эту проблему.

[8street 393]

Александр речь про уровень фона во всем диапазоне .

Вы правы. Помехи по всему диапазону, кратные 50Гц. Видимо от ООС+лампы их так разносит. Первопричина: либо входные цепи, либо ужасная организация питания накала. По умолчанию накал EL34 опущен относительно катода на 50В и без переделки платы там ничего не сделаешь. Попробую потом запитать постоянкой.

[Demograf 2 550]

Очень важно просмотреть все от трансформаторов блока питания и далее. Были случаи когда сами трансформаторы питания вносили шумы и это не чем не фильтровалось. Осциллограф очень хорошо помогает увидеть картину и так же отключения на очень короткое время накалов или анодного питания и все то в каждом каскаде усиления.

[Jaster 634 5 Тракты]

Так это что ж получается частоты в районе 100 гц провалены?



Нет. Просто шум намного ниже границы слышимости. Где-то в дебрях ветки есть мои замеры.

[8street 393]

так же отключения на очень короткое время накалов или анодного питания и все то в каждом каскаде усиления.

Пока было свободное время, так и поступил. Отключение накалов ничего не дает, а анодное очень трудно отключать, поэтому ограничился тем, что кратковременно высовывал вилку из розетки.

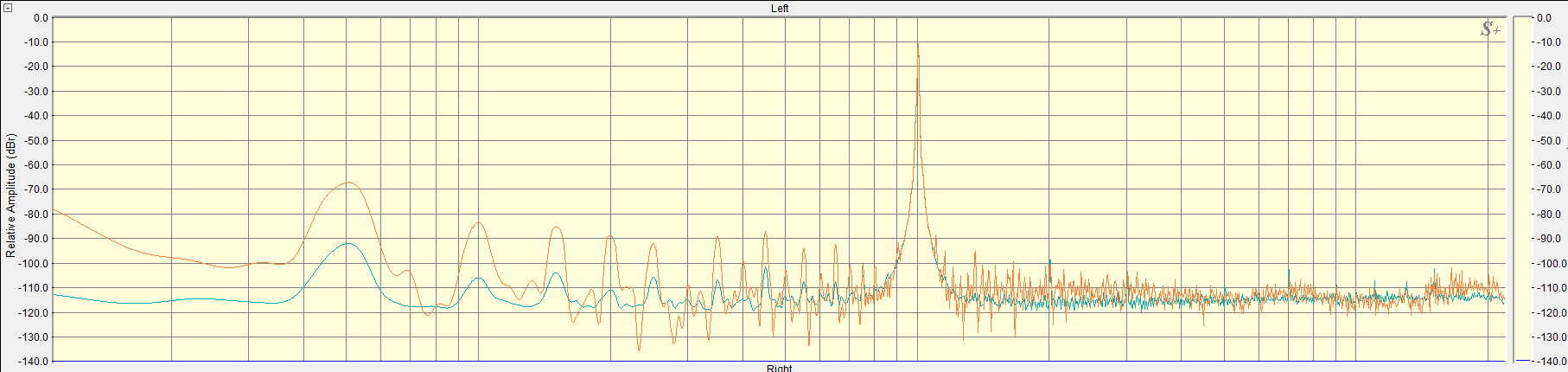

-10дБ. Синия линия цап pcm63 - измерительная карта esi julia.

Красная линия pcm63 - T2 - делитель 1/10 - esi julia.

[Demograf 2 550]

так же отключения на очень короткое время накалов или анодного питания и все то в каждом каскаде усиления.

Пока было свободное время, так и поступил. Отключение накалов ничего не дает, а анодное очень трудно отключать, поэтому ограничился тем, что кратковременно высовывал вилку из розетки.



-10дБ. Синия линия цап pcm63 - измерительная карта esi julia.

Красная линия pcm63 - T2 - делитель 1/10 - esi julia.

отключение всего аппарата хорошо когда емкости позволяют держать запас энергии некоторое время и звук еще идет пять десять секунд . На самом деле там много зависимости от всего и проще так рассказать чем писать статью ..)

[Jaster 634 5 Тракты]

@8street, подозрительно что и на ЦАПе в тех же местах взбрыки.. хоть и поменьше.

[8street 393]

8street, подозрительно что и на ЦАПе в тех же местах взбрыки.. хоть и поменьше.

Ничего страшного, это цап такой. Лучшего нет.

[lascalaheritage 15]

Приветствую всех... требуется усиление для SR-007, ....

К кому на форуме можно обратиться для сборки KGSS / KGSS_HV..?

Насколько это сложно для самосбора ? Насколько дороже и лучше, чем SRM-727 ..

[8street 393]

Насколько это сложно для самосбора ?

Насколько вы хорошо знакомы с паяльником и схемотехникой?

Почему не хотите готовых KGBH от известной фирмы?

[lascalaheritage 15]

С паяльником почти не общался... :-)

Вопрос в том, насколько технически сложно и трудоемко собрать и настроить KGSS_HV по head-case org....



А готовый купить - это не спортивно и не азартно ...согласны?

[Nifrigel 857 8 Тракты]

@lascalaheritage, не столько сложно, сколько опасно, особенно если опыта нет. Напряжения большие.

[Fireblade 951]

С паяльником почти не общался... :-)

Вопрос в том, насколько технически сложно и трудоемко собрать и настроить KGSS_HV по head-case org....



А готовый купить - это не спортивно и не азартно ...согласны?



Это не те DIY проекты в которые следует лезть без опыта.

[8street 393]

@lascalaheritage, купить нужные детали, платы, трансформатор и корпус не так трудно. Запаять все тоже, думаю, проблем не составит. Если заработает, то вы счастливчик, но бывает так, что где-то ошибаешься или что-то с самого начала идет не так и тогда шансов наладить все без знаний и опыта никаких. В итоге получите груду технического хлама. Я бы не советовал.

[lascalaheritage 15]

Если само не заработает и нет опыта, то можно отдать мастеру....

Хотя можно и сразу отдать мастеру....

[*high 41]

lascalaheritage,

При покупке плат усилителя и БП убедитесь, чтобы был готов список компонентов именно для покупаемых версий и принципиальная схема именно этой версий.

http://tee8tee4388.blogspot.com/2013/07/kgsshv-amplifier.html - не помешает и эта памятка здесь, но данные тут могли устареть.

Нюансов очень много, и kgsshv займёт немало времени.

[8street 393]

http://tee8tee4388.b...-amplifier.html - не помешает и эта памятка здесь, но данные тут могли устареть.

Собственно, сейчас, если собирать, то KGSSHV Carbon http://gilmore.chem.northwestern.edu/kgsshvcarbonproduction.pdf

[*high 41]

У spritzer'a Carbon уже в заоблачных ценовых рамках (4600), так при diy можно очень сильно сэкономить )
