Схемотехника усилителей для электростатических наушников.

[anbuser 22]

Можно уже поделится результатом по первому этапу постройки усилителя для Stax. Напомню, кто не в теме, а результат интересен:



Постройка макета на 6Н9С дала отрицательный результат, какую только схему не пробовал, и резистивный каскад, и СРПП, и мю , звук совершенно не нравился. (Кому нужны 6Н9С новые, подарю.)



По совету местных товарищей остановился на KGSSHV, но столкнулся с проблемой приобретения транзисторов. В 20 посте данной ветке OWL дал отличную ссылка на сайт японца, где используется вход от KGSS, а выходной на лампеECC99 (У Гилмора от выложен под брендом KGDT). Также там же даны режимы резистивного каскада. Решил собрать оба проекта и сравнить их звучание. Резистивный каскад собран, работает уже пару недель. Показал на удивление не плохой результат. Единственно что напрягает, в районе 8-9кГц на меандре трансформаторы от Sowter искажают сигнал. Но общие замеры показали линейку АХЧ от 18 до 25кГц. Нагружал наушниками. Размах вых не искаженного сигнала 540вольт.

Больше не стал давать, жалка наушники.



По KGDT с комплектующими проблема. IXP01N100D оказались левыми, теперь жду из Моузера, но это не быстро. Это будет второй этап. Также заказанный корпус к KGDT приедет через месяц, буду собирать в нем, без макета.

Изменено 22 марта, 2015 пользователем anbuser

[Nifrigel 857 8 Тракты]

По совету местных товарищей остановился на KGSSHV, но столкнулся с проблемой приобретения транзисторов.

Здесь спросите. Совсем недавно как раз очередная закупка партии плат для KGSSHV была, сейчас народ усилители собирать будет. Можете поинтересоваться где покупают комплектующие.

По KGDT с комплектующими проблема. IXP01N100D оказались левыми, теперь жду из Моузера, но это не быстро. Это будет второй этап. Также заказанный корпус к KGDT приедет через месяц, буду собирать в нем, без макета.

А KGST собрать не думали? Тема вот. Народ в восторге, собрать проще чем KGSSHV, по звуку многим даже больше нравится.

Изменено 22 марта, 2015 пользователем Nifrigel

[anbuser 22]

По совету местных товарищей остановился на KGSSHV, но столкнулся с проблемой приобретения транзисторов.

Здесь спросите. Совсем недавно как раз очередная закупка партии плат для KGSSHV была, сейчас народ усилители собирать будет. Можете поинтересоваться где покупают комплектующие.

По KGDT с комплектующими проблема. IXP01N100D оказались левыми, теперь жду из Моузера, но это не быстро. Это будет второй этап. Также заказанный корпус к KGDT приедет через месяц, буду собирать в нем, без макета.

А KGST собрать не думали? Тема вот. Народ в восторге, собрать проще чем KGSSHV, по звуку многим даже больше нравится.



Так KGDT собран на 50%, остановили IXP01N100D, как только приедут из Маузера, доделаю Где-то в этой ветке выкладывал фото печатных плат, не удержался, очень красивые, хотел похвастаться. За ссылки спасибо.



Нашел, фото в 560 посте.

Изменено 22 марта, 2015 пользователем anbuser

[Nifrigel 857 8 Тракты]

@anbuser, меня просто удивило, что вы именно KGDT, а не KGST собирать взялись. По KGDT тема давно заглохла, а отзывов собравших я толком не видел. А по KGST тема цветет, постоянно его кто-нибудь собирает. Хотя KGDT Биргир собрал недавно.

[anbuser 22]

@anbuser, меня просто удивило, что вы именно KGDT, а не KGST собирать взялись. По KGDT тема давно заглохла, а отзывов собравших я толком не видел. А по KGST тема цветет, постоянно его кто-нибудь собирает. Хотя KGDT Биргир собрал недавно.



Выбор пал из-за лампы, у KGST питание 400вольт, может легко раскачать 7, мне столько не надо. По звуку ECC99 должна звучать интереснее, чем 6S4. Питание я планирую плюс минус 350 вольт.

[Nifrigel 857 8 Тракты]

@anbuser, будет интересно почитать ваши впечатления, когда соберете усилитель.

[anbuser 22]

так для этого и пишу, когда будет готово, могу пригласить на про слушку. Но думаю это буден не скоро, проблемы описал выше. Мне помогали на этом форуме советами (Особенно благодарен Виктору viktorvvo). Может мои экскременты кому-то помогут.

[Urez 2 505]

Даже если не помогут, пишите, тут это очень редкий опыт.

[anbuser 22]

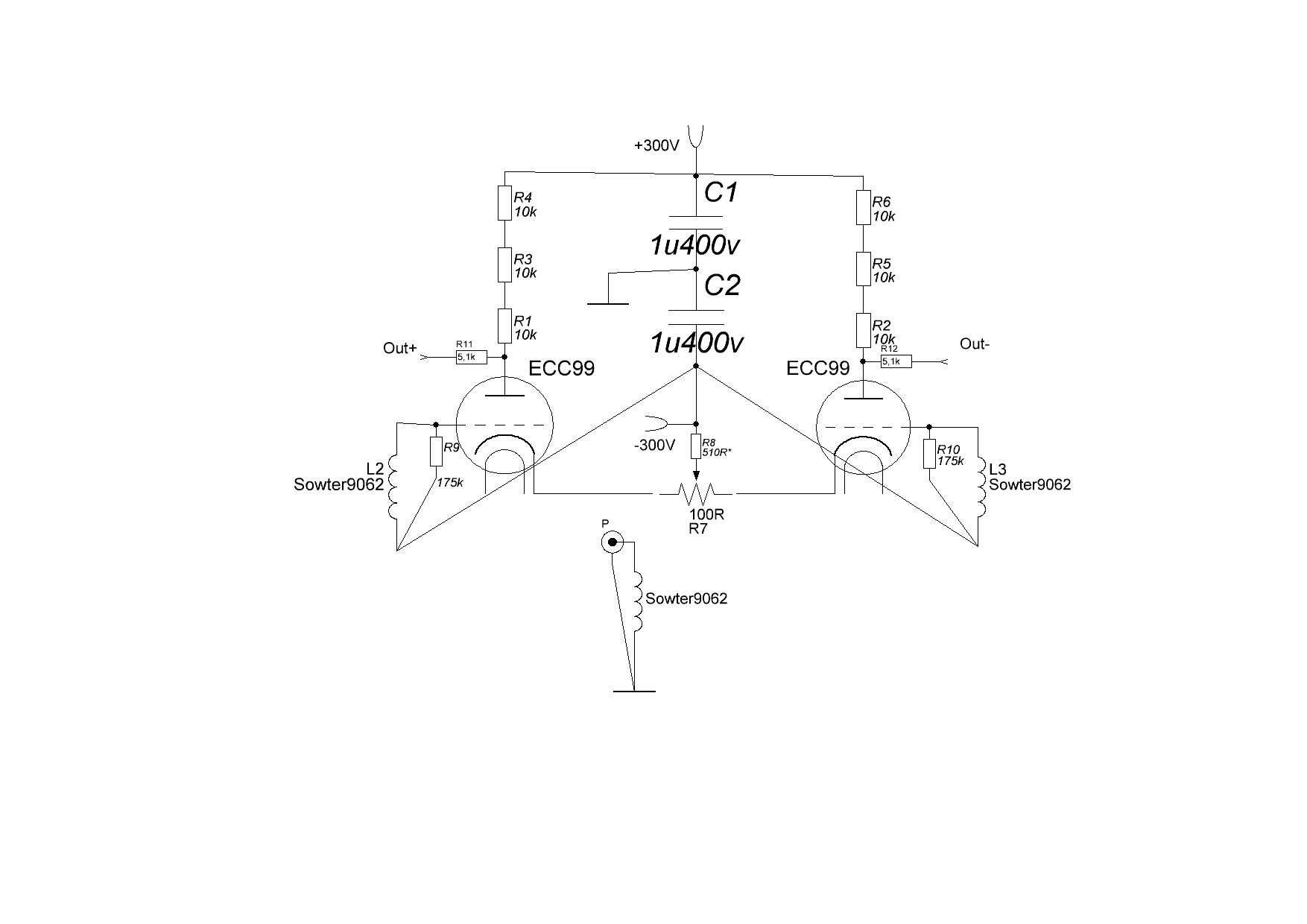

Хотел добавить информацию по схеме в 626 посту.



Схема загенирила с нагрузкой. Поставил между анодом и сеткой кондеры в 5пик. Все стало хорошо. В моем случае потребовался буфер с усилением 3 (это стал М в кубе). Добавились низы и прозрачность. На форуме кто-то писал, что низов у Stax мало. В моем случае их достаточно, просто они отличаются скажем от LCD, "мясо" меньше.

Изменено 22 марта, 2015 пользователем anbuser

[Nifrigel 857 8 Тракты]

@anbuser, а у вас какие STAX?

[anbuser 22]

@anbuser, а у вас какие STAX?



у меня Stax 507. но сравнить есть с чем. Имею LCD2 с Бетой22, но слушаю их через УМ по мотивам Фалофера Чуффоли, как-то ближе по звуку. Также имею Fostex TH600 с М в кубе - очень интересное звучание. Брал для прослушки Stax 009, они отличаются от 507, но и цена....

Сейчас звук усилителя на Sowter 9062 и ECC99 стабилизировался, макет звучит не плохо, конечно имеет жанровое звучание, мне пока нравится металл, чем то напоминает Fostex, но лучше во всем. Как -то так.



Когда сделаю KGDT, возьму 009 для полного сравнения его с макетом УМ Sowter 9062/ECC99.





P.S. Еще хотел добавить: Мой опыт, это как сделать за небольшие деньги усилитель для Stax приличного качества.

Изменено 23 марта, 2015 пользователем anbuser

[Urez 2 505]

P.S. Еще хотел добавить: Мой опыт, это как сделать за небольшие деньги усилитель для Stax приличного качества.

тем он и интересен, как и где сделать за большие тут наверное многие знают))

[Jaster 634 5 Тракты]

Согласен с предыдущим постом полностью Для нас, нищебродов в кризис - самое оно.

[8street 393]

8street, О звуковых качествах данных источников ничего сказать не могу в сравнении с дискретным вариантом. Но есть переработанная версия где все в лучших традициях. А вы уже нашли скорее всего упрощенный вариант а не просто переработанный.

Было 2 варианта, насколько мне известно. 2009 года, который немного поправили в 2011, и 2014. Упрощенный вариант тоже есть, он называется Megatron, полностью ламповый.

Вариант 2011 - клон усилителя Т2. Вариант 2014 - переработанный под другую комплектуху. Верно?

Переработали в традициях, но это уже не клон, это другой усилитель. И я, конечно, не хочу сказать, что он хуже или лучше, поскольку сам не слушал, но он будет отличаться.

[Fireblade 951]

По поводу перечисленных версий не скажу так как не слежу плотно. Отличаться будет естественно но вот насколько- это уже другое дело. В оригинале стоит RK27 а сейчас можно поставить что-то явно качественнее по звуку. Так что 100% оригинал могут оценить только коллекционеры или особо верующие в оригинальность конструкции.

[8street 393]

Собрал комплектик.

Процесс запущен и остановке не подлежит.



Первый запуск через недельки две. +/- месяц, исходя из неведомой фигни и моей криворукрости. Пути электрического тока поистине неисповедимы. (С)

Более-менее разобрался как оно работает, так что эксцессов быть не должно.



Платы действительно ОГРОМНЫ, формат А3 не меньше. Кое-чего в кадр и не попало.

[Nifrigel 857 8 Тракты]

@8street, DIY T2 что-ли?

[8street 393]

Он самый. Будет греайт баттл с усилителем по схеме Виктора.

[Nifrigel 857 8 Тракты]

@8street, вот это вы сразу быка за рога брать решили! Дерзайте, жду впечатлений. Какова выходит себестоимость, если не секрет?

[8street 393]

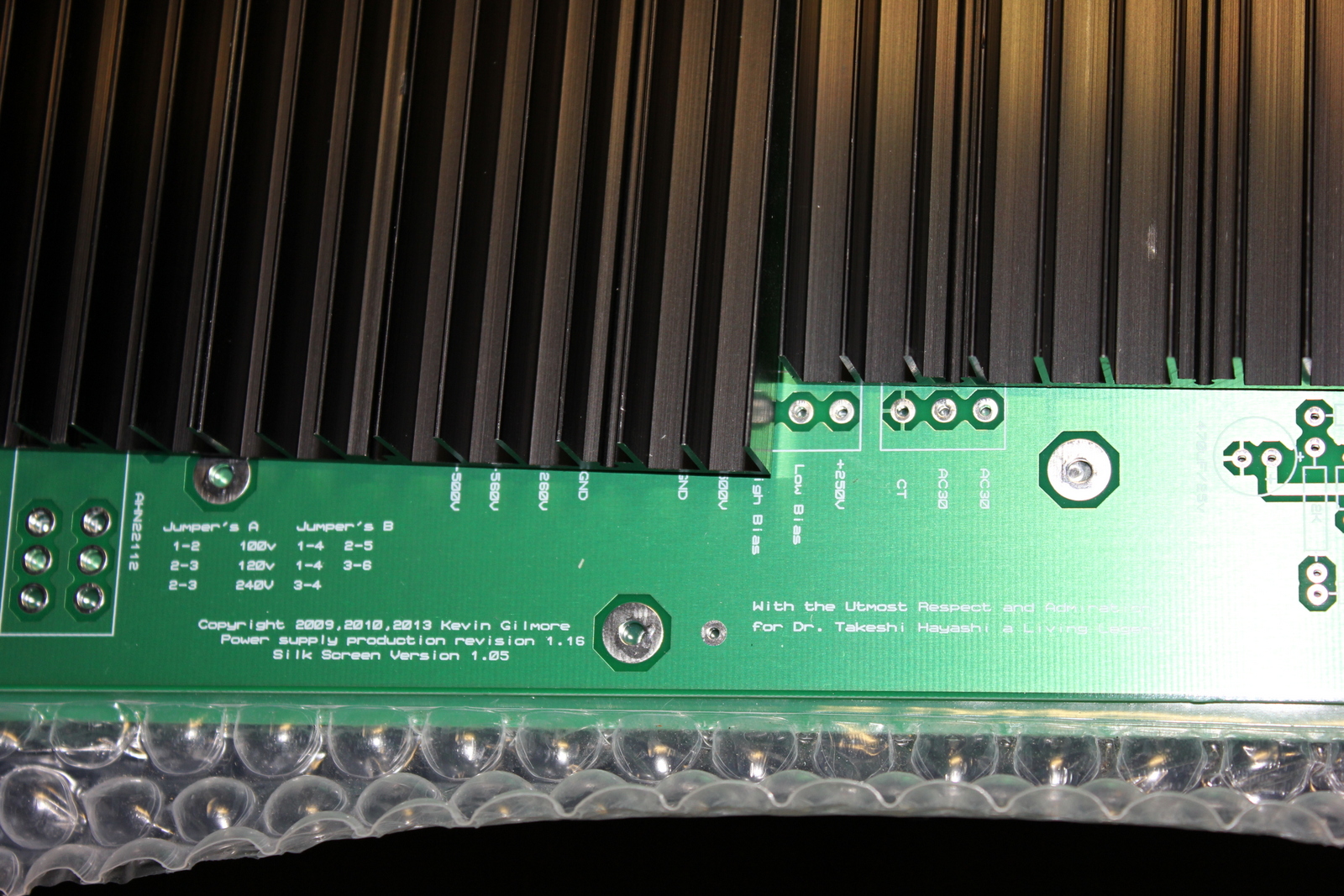

Собрал БП. Самое трудное было приколхозить радиаторы и потом вытереть везде термопасту, чтобы нигде не замыкала.



Кто захочет повторить: Внимание, на сей раз действительно опасно для жизни!

Киловольт не шутки.





Себестоймость:

транзисторы: 1k$, платы и детали 1k$, мелочь 0.1-0.5k$, корпус ???, регулятор громкости ???, что-то еще ???, ...., профит ???...



[Fireblade 951]

круть! Регуль думаю хорошо будет который заложил Гилмор на плате- RK50. Хотя вариант не из дешевых особенно если учесть что нужен балансный вариант

[sewerin 232]

RK 50 - РГ начального уровня. До хорошего безразрывного галетника, распаянного L-типом, да на фольговых резисторах, ему очень далеко.

[8street 393]

Почти.





Думаю в выходные начать..

Самое смешное, потерял 2 операционных усилителя. Хоть убей, не помню куда положил, а на месте нет. Видимо, первый запуск будет без сервы.



Регуль думаю хорошо будет который заложил Гилмор на плате- RK50.

Там кстати еще dact подходит, который будет получше RK50. Но у меня по этому поводу свои планы.

[sewerin 232]

Дакт тоже г, там сигнал идёт через тучу резисторов не самого лучшего качества, и дорожек.

[OWL 500]

@8street,

могу пл на 20ком предложить
