Схемотехника усилителей для электростатических наушников.

[OWL 500]

Корифеи стаксоусилостроения есть один небольшой вопрос.

Если поляризацию на стаксы, допустим sr507, подавать не 580, а 430 В, как это повлияет на звук? Или без разницы, лишь бы амплитуда сигнала не была выше?

Как было верно отмечено, субъективно будет "тише", и помимо этого реальный динамический диапазон - меньше. При кратковременном превышении амплитуды сигнала напряжения поляризации ничего особо "страшного" для здоровья наушников не происходит - ограничивается звуковое давление и сильно растут искажения.



Амплитуда сигнала и поляризация вообще штука индивидуальная для конкретных

электростатов. Вопрос о превышении этих величин должен рассматриваться в контексте

скорее физических(расстояние между статорами, толщина пленки, ее натяжение, покрытие

и т.п.) а не электрических величин. Я уже говорил выше и повторюсь - старые электростаты

серии sr-3-5 и подобные имели всего 200в поляризации, и сигнал на пиках значительно

превосходил эти 200в, и ничего - многие из них за 30-40 лет остались в рабочем состоянии.

И да, не "субъективно" а вполне объективно тише, поляризация во многом определяет

чувствительность конструкции статор-пленка, и как следствие еще и несколько меняет

тональный баланс.

[Jaster 634 5 Тракты]

А я поставил в свой усилочек лампы RCA 6SL7GT с дымчатым стеклом и оторваться не могу..

[Jaster 634 5 Тракты]

Вчера еще раз посравнивал самоделку с 007ts, прежде чем вернуть Александру.

В общем и целом звук одного уровня, у 007 слегка чувствуется песочек, в этом самоделка лучше.

Но! На некоторых записях таки не хватает громкости, даже с балансом и повышающим трансом 1:3. Поэтому иногда не хватает ощущения масштабности на самодельном. В вечернее-ночное время громкости хватает в ~95% случаев..

Интересно что мне встретились записи (точнее одна), где для оптимальной громкости пришлось выкрутить на максимум громкости даже 007!

Выводы такие - если громкости хватает, самодельный нравится больше. Если нет - то мне больше понравился 007ts.

С учетом дальнейших планов по улучшению самоделки, впереди непаханое поле..

[vlad21122112 460]

Виктор, необходимо у Александра забирать усилитель, пока есть уникальная возможность...

[immozart 985]

Виктор, необходимо у Александра забирать усилитель, пока есть уникальная возможность...

Это такая шутка?

[Jaster 634 5 Тракты]

Я бы забрал, чтоб было всегда с чем сравнивать.. но финансы поют романсы совсем. Ищу работу..

[vlad21122112 460]

Вадим, искренне не понимаю, почему действительно ХОРОШИЕ Стаксовские усилители (цена/качество) в последнее время несколько принизили...

незаслуженно и неоправдано.

плюс в 007 Александр поставил подобранную четверку клевых ламп...

[immozart 985]

Вадим, искренне не понимаю, почему действительно ХОРОШИЕ Стаксовские усилители (цена/качество) в последнее время несколько принизили...

незаслуженно и неоправдано.

плюс в 007 Александр поставил подобранную четверку клевых ламп...

На счет цены/качество это вопрос философский...

[nordwest 0]

Jaster

Приветствую! Вопрос по вашей схеме 6n9cBal. Там усиление трансформатора 1:3 это на плечо я так понимаю.?Либо общее.?

Решил повторить,знаний мало,отрисованная схема -это законченный вариант.

[Jaster 634 5 Тракты]

nordwest

Схему эту придумал OWL, а не я. А так да, 1:3 на плече.

[nordwest 0]

Jaster

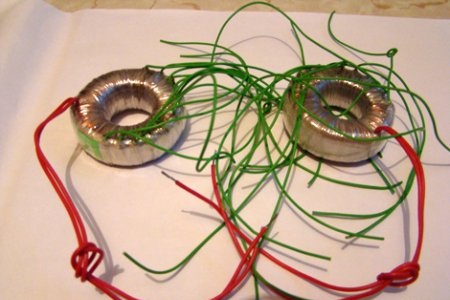

Беспорно OWL молодец , отдельное спасибо .Есть идея применить 1:5 .Есть у нас Питере(как и везде) умельцы ,мотают на нашем пермолое(сердечник тор,железо- высокоиндуктивный пермалой) некие входные трансформаторы аттенюаторы, коэфициент усиления 1:5. Первичная обмотка - затем вторичная с 12 -ю отводами.В качестве переключателя может быть использован любой галетный переключатель.Есть возможность убрать переменный резистор на входе,изменяя усиление галетником.Да и схему блока питаня 6н9сбал не подкинете и какой по мощности силовик оптимально применить(понятно чем мощнее тем лучше).

[Demograf 2 550]

Jaster

Беспорно OWL молодец , отдельное спасибо .Есть идея применить 1:5 .Есть у нас Питере(как и везде) умельцы ,мотают на нашем пермолое(сердечник тор,железо- высокоиндуктивный пермалой) некие входные трансформаторы аттенюаторы, коэфициент усиления 1:5. Первичная обмотка - затем вторичная с 12 -ю отводами.В качестве переключателя может быть использован любой галетный переключатель.Есть возможность убрать переменный резистор на входе,изменяя усиление галетником.Да и схему блока питаня 6н9сбал не подкинете и какой по мощности силовик оптимально применить(понятно чем мощнее тем лучше).



про мощность шутка ? 6н9 2 мА ток потребляет. транс можно хоть с голубиное яйцо

[Jaster 634 5 Тракты]

Demograf

А накал? Для баланса надо 2 лампы.. с голубиное не выйдет.

У меня используется ТАН-8 50-ваттный.

Схема балансная где-то выше была.

[Demograf 2 550]

Demograf

А накал? Для баланса надо 2 лампы.. с голубиное не выйдет.

У меня используется ТАН-8 50-ваттный.

Схема балансная где-то выше была.



берем тор ттп -15 который 220/220 и доматываем туда накал любым диаметром.

[Jaster 634 5 Тракты]

Demograf

220 только если с удвоителем.. но можно.

[Demograf 2 550]

Demograf

220 только если с удвоителем.. но можно.



именно с удвоителем и там же поляризация получается.

там под 600 вольт выходит и плюс фильтрация часть слопает. короче самое оно.

а еще можно взять пару ламп и превратить их в диоды и на этом все смастерить .

[nordwest 0]

Был у меня линок(вертушка), так вот фирма найм для него делает блок питания,и там стоит тор ватт на 500!,просто чтобы крутить стол проигрователя. В любом случае если размер и вес не пугает, мощный блок питания всегда лучше для звука.

[victorvvo 511]

Ну, может быть у Linn не было в наличии менее мощных торов

Мощный блок питания конечно, в хозяйстве всегда пригодится, но в готовой конструкции лучше исходить из реально требуемых параметров.

[nordwest 0]

victorvvo

С лампами уважаемый я на ВЫ , но любая тразисторная схема(для моих ПОДЧЕРКИВАЮ ушей ) всегда на увеличение мощности трансформаторов благотворно сказывалось на звуке. Понято что в хозяйстве всегда пригодится , но ваше" исходить из реально требуемых "останется на острове" HI-FI". Континент под названием "HI-END"станет не достижим. У каждой фирмы есть свой путь, я не спец , просто слушаю и делаю выводы. Всегда ой как хочется поэксперементировать , так не будте так строги к моим коментариям.

[OWL 500]

nordwest

Я сам люблю когда и трансы мощные, и кондеры большие, и лампы не мелкие,

но в данном случае действительно нет смысла ставить что-то мощное,

потребление около 10ватт, если кенотрон еще ватт 10, вот и все.

Есть правда другой момент - если потом будете делать на других более мощных лампах,

то большой транс пригодится, не надо будет что-то новое лепить.

У меня этот усилок(на 6н9с) перерос за годы в довольно грандиозные проекты,

и оказалось весьма удобно что сетевой транс 400ватт и кондеры приличные в питании,

в итоге можно за пару дней перенастроить схему и запустить хоть гм-70, хоть 2а3,

да и вообще почти любую лампу.

Ну и я сам мотаю себе трансы, и большой транс просто быстрей и легче в итоге сделать

т.к. меньше витков на вольт.

[nordwest 0]

OWL

Некая реинкорнация усилка-как в песне у Высоцкого..."И до министра дорастеш"....А если мощи Мало, (Баобаб)

[Jaster 634 5 Тракты]

Разорился я таки на совтеры, купил модель 8424 в качестве выходников под Стаксы.

Качество изготовления шикарное, лучше я пока не видел. Стянуты медными шпильками, выводы длинные и в двойной изоляции.



[Jaster 634 5 Тракты]

Собрал макет на лампе EC91. У нее усиление побольше чем у 6н9с чуток, поэтому входные повышающие трансформаторы не стал ставить, просто скомутировал первичку и вторичку совтеров так, чтобы было повышение 1:2 на выходе. Громкости хватает, но без запаса.

Успел полчасика послушать.. звук сильно отличается от усилителя на 6н9с с безтррансформаторным выходом..

Если одним словом - я бы назвал звучание нового макета "нежным".

Замеры сделаю в выходные, по ощущениям есть некоторый спад по НЧ по сравнению с 6н9с, зато ВЧ явно лучше. (хотя может быть по НЧ и нормально все, просто звук светлее из-за отсутствия завала по ВЧ)



Изменено 15 апреля, 2013 пользователем Jaster

[александр шумилов 428]

При таком включении первички завал по НЧ просто неизбежен,только последовательно. Сам посуди как от триода с внутренним 12 кОм можно требовать низа с индуктивностью первички в 18 генри?

при 18гн- на 200гц уже спад на 2дб

при 70гн-уже знчительно лучше по минус два проходим 55гц

[Jaster 634 5 Тракты]

Да я вчера перекомутировал впослед. пока толком не слушал, но на вскидку большой разницы нет. Громкости кстати и так хватает..
