ЦАП от Demograf

[Demograf 2 550]

Жень прежде чем спалит , он даст сперва порцию рентгена и сожрет годовой запас электроэнергии и холодной воды а животные я думаю выбегут из дома в лес.

Изменено 30 июля, 2013 пользователем Demograf

[Rutger 15 808]

я тоже хочу. вес похоже с блоком питания будет под сто кило. сам бп позже скину фото. там размер такой что я сам туда могу залезть ..))



Да, размеры и вес впечатляют воображение... Наверное, это того стоит!

[victorvvo 511]

У меня, кстати, был забавный случай. Собирал я блок питания для одного из своих усилителей, семья гостила у родственников. Сборка-отладка происходила в мастерской, была закончена часов в 9 вечера, и после завершения процесса возник закономерный вопрос - как одному перетащить собранный модуль весом ~75 кГ в комнату для прослушивания? Пришлось таки звонить друзьям и срочно бежать за пивом.

В общем, прослушка удалась

[deeone 81]

Надо было самоходный делать

[Demograf 2 550]

У меня, кстати, был забавный случай. Собирал я блок питания для одного из своих усилителей, семья гостила у родственников. Сборка-отладка происходила в мастерской, была закончена часов в 9 вечера, и после завершения процесса возник закономерный вопрос - как одному перетащить собранный модуль весом ~75 кГ в комнату для прослушивания? Пришлось таки звонить друзьям и срочно бежать за пивом.

В общем, прослушка удалась



у меня был рекорд больше тонны.

один человек решил собрать все из 10мм меди и 110 мм кругляша латуни. это четыре корпуса или пять уже не помню и когда все это надо было ставить друг на друга то нам пришлось вчетвером с ремнями без ножек и крышек поднимать аппараты а потом одевать крышки и ножки и потом вытаскивать подсунутые бруски и так было несколько раз. кстати можно увидеть фотографию одного из блоков медных на моей страничке http://audio-tube.ru/. там видно все пять корпусов



а так без металла у Балаева Александра Львовича на нч секцию вышло примерно по 100 кг на канал . после таких забегов спина ужасно болит .

Изменено 30 июля, 2013 пользователем Demograf

[Melsig 1 080]

Жень прежде чем спалит , он даст сперва порцию рентгена и сожрет годовой запас электроэнергии и холодной воды а животные я думаю выбегут из дома в лес.

ну, конечно, инсталлировать придется в подвале, вместе с небольшой электростанцией, а горячую воду пустить на бойлер.



Зато будет ОКОНЧАТЕЛЬНО решен вопрос прокачки НЕ6.

[Rutger 15 808]

у меня был рекорд больше тонны. один человек решил собрать все из 10мм меди и 110 мм кругляша латуни. это четыре корпуса или пять уже не помню и когда все это надо было ставить друг на друга то нам пришлось вчетвером с ремнями без ножек и крышек поднимать аппараты а потом одевать крышки и ножки и потом вытаскивать подсунутые бруски и так было несколько раз. кстати можно увидеть фотографию одного из блоков медных на моей страничке http://audio-tube.ru/. там видно все пять корпусов



Это даже в голове не укладывается честно говоря... больше тонны... Если не секрет, а чем заказчик обосновал свое желание?



Внешний вид, кстати, не особо, да, аккурано, но слишком массивно...

Изменено 31 июля, 2013 пользователем Rutger

[Demograf 2 550]

у меня был рекорд больше тонны. один человек решил собрать все из 10мм меди и 110 мм кругляша латуни. это четыре корпуса или пять уже не помню и когда все это надо было ставить друг на друга то нам пришлось вчетвером с ремнями без ножек и крышек поднимать аппараты а потом одевать крышки и ножки и потом вытаскивать подсунутые бруски и так было несколько раз. кстати можно увидеть фотографию одного из блоков медных на моей страничке http://audio-tube.ru/. там видно все пять корпусов



Это даже в голове не укладывается честно говоря... больше тонны... Если не секрет, а чем заказчик обосновал свое желание?



Внешний вид, кстати, не особо, да, аккурано, но слишком массивно...



Алексей человек с очень мощной энергией и по моему он любит все очень массивное тяжелое мощное . он сам придумал дизайн . в его квартире на ленинском это хорошо вписалось . а когда по середине комнаты еще и кальян поставит под потолок то это просто капитан немо аля индийский вариант .



а так была идея сделать то о чем он мечтал и плюс это точно имеет хорошую виброустойчивость и развязку . при этом каждый комплект стоит ровно над лагой дома дабы не провалиться к соседям и еще это сложно украсть ..))



а если честно то сложно искать точные ответы на наши безумия . каждый из нас в чем то точно чудит по мнению других но нам то хорошо и это по моему главное !

[александр шумилов 428]

я тоже хочу. вес похоже с блоком питания будет под сто кило.



сам бп позже скину фото. там размер такой что я сам туда могу залезть ..))

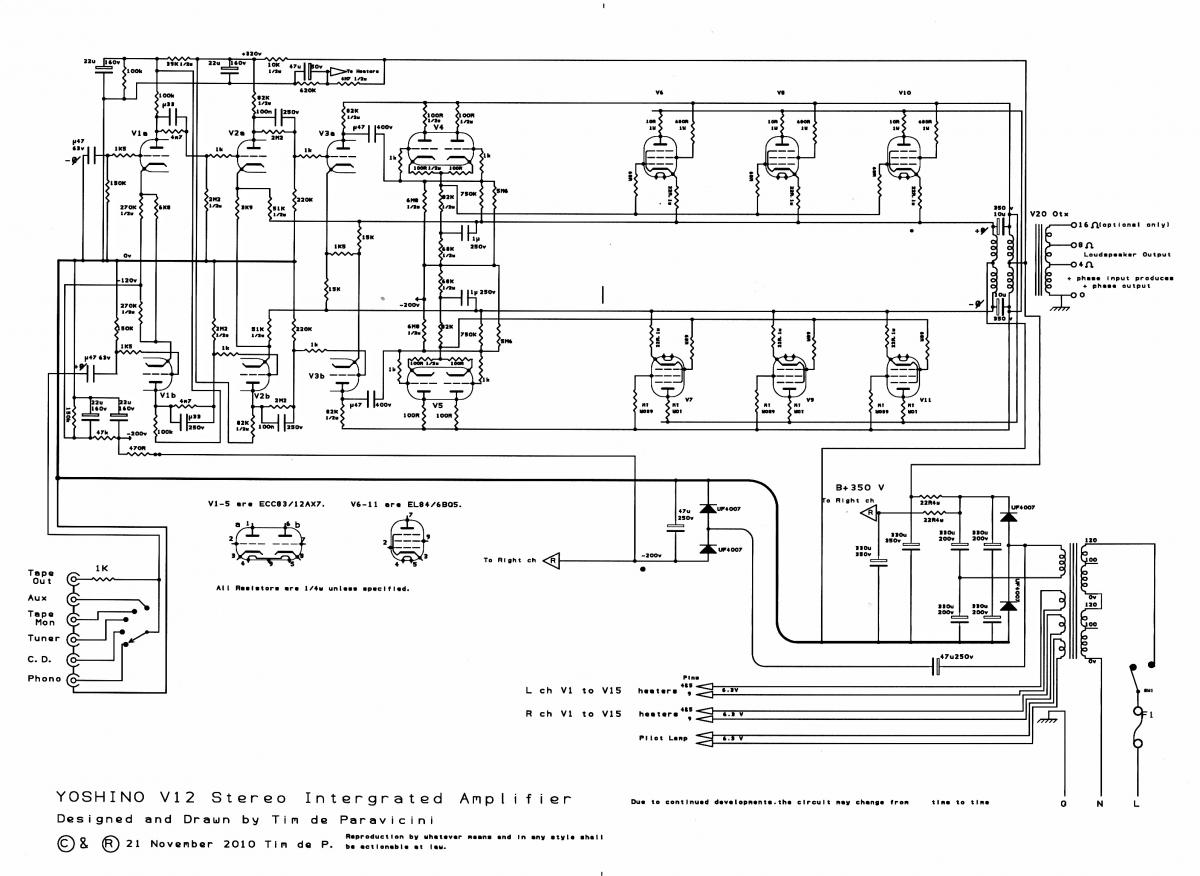

А ещё,можно без номиналов,скелет схемы,так сказать по примеру Паравичини. У мэтра к каждому изделию такая прилагается. Вот,кстати,из последних EAR V-12

[Demograf 2 550]

я тоже хочу. вес похоже с блоком питания будет под сто кило.



сам бп позже скину фото. там размер такой что я сам туда могу залезть ..))

А ещё,можно без номиналов,скелет схемы,так сказать по примеру Паравичини. У мэтра к каждому изделию такая прилагается. Вот,кстати,из последних EAR V-12



Саш времени оч мало на рисунки. схема проста . первая стоит ал-4 с дроссеоем от хашимото и шунтом резистора амрг а потом кондер керамический медь в масле от дженсона и потом гк-71 с автосмещением и хашимотой в аноде .



в питании силовик для гк хашимото для ал-4 танго и дросселя совтер а накальные трансы тоже от хашимото ну и кучка кондеров . все увидишь на фото .



тип выпремления удвоением два раза по 500 вольт в однополупериоде .

[александр шумилов 428]

Усё понял шеув!

За фотки отдельное спасибо.

[Demograf 2 550]

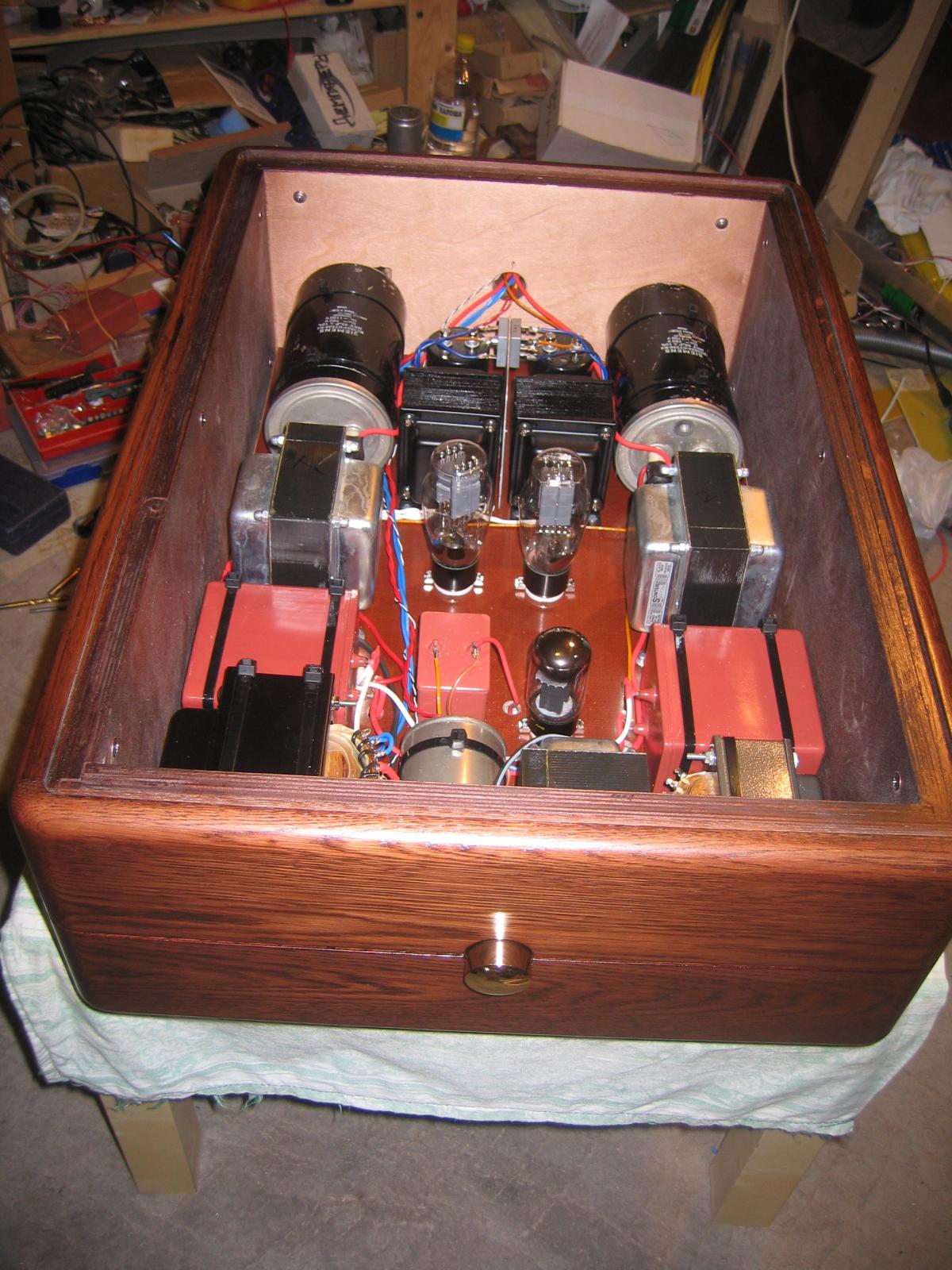

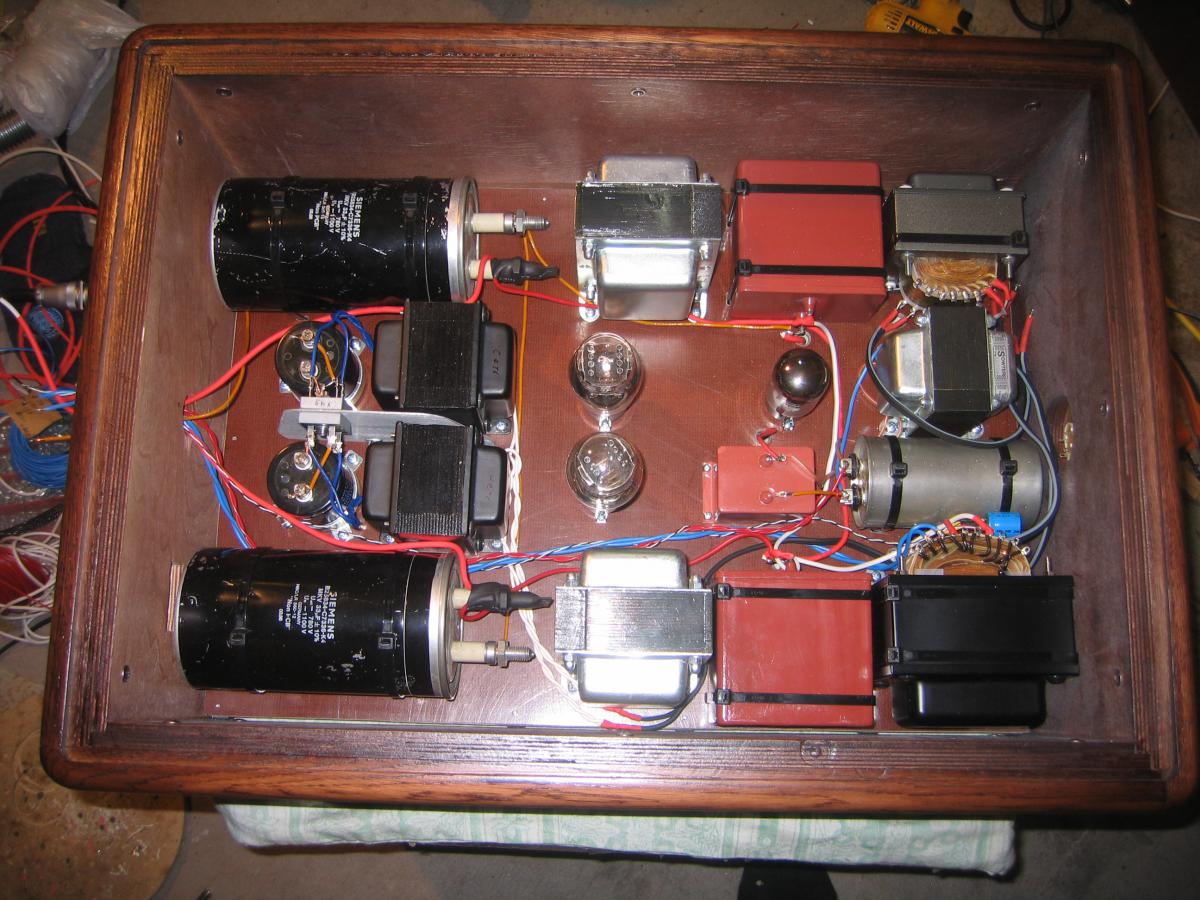

вот и монстрик бп для гк-71 и вышел слава богу в 45 кг

[8street 393]

@Demograf, а третья лампа для чего?

[Demograf 2 550]

@Demograf, а третья лампа для чего?



два кена побольше это по 500 вольт два раза а кен поменьше это на первый каскад 250 вольт

[Demograf 2 550]

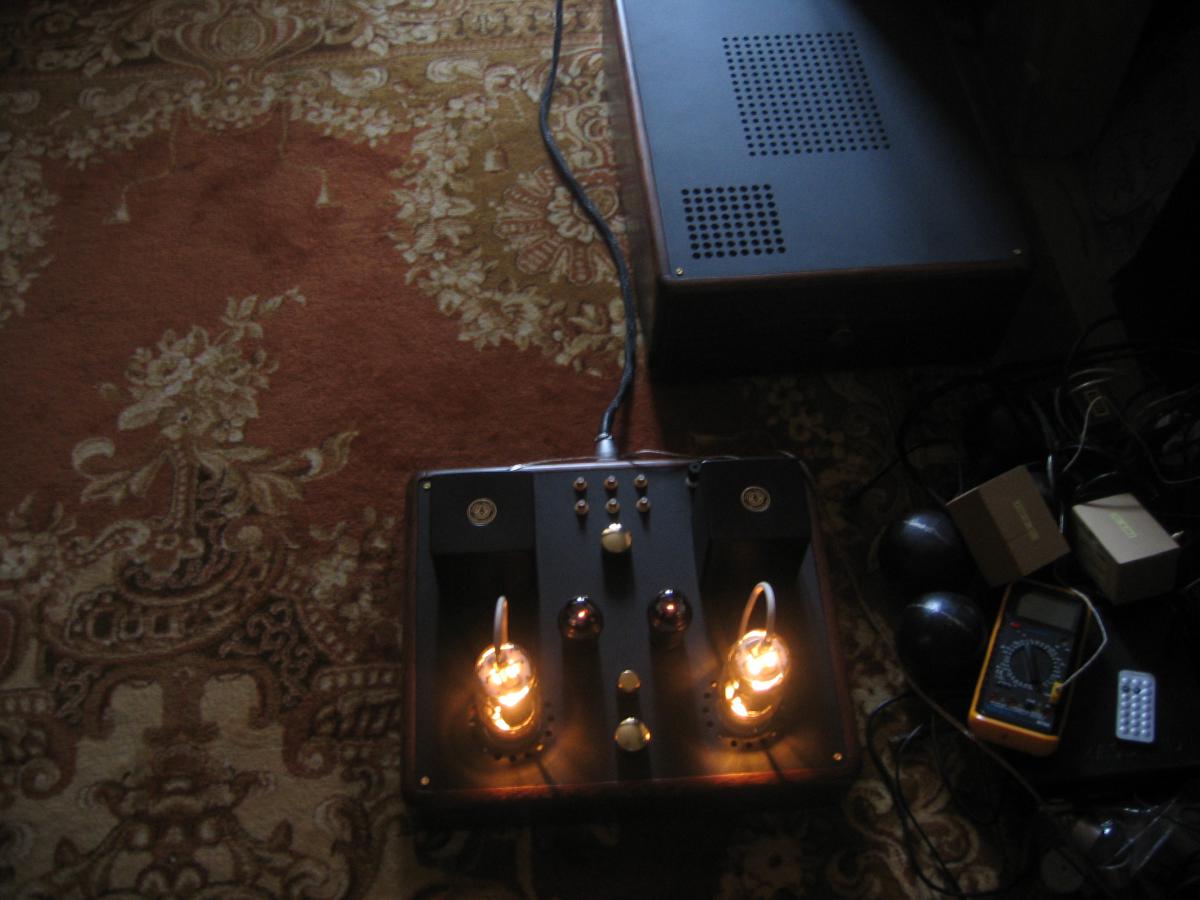

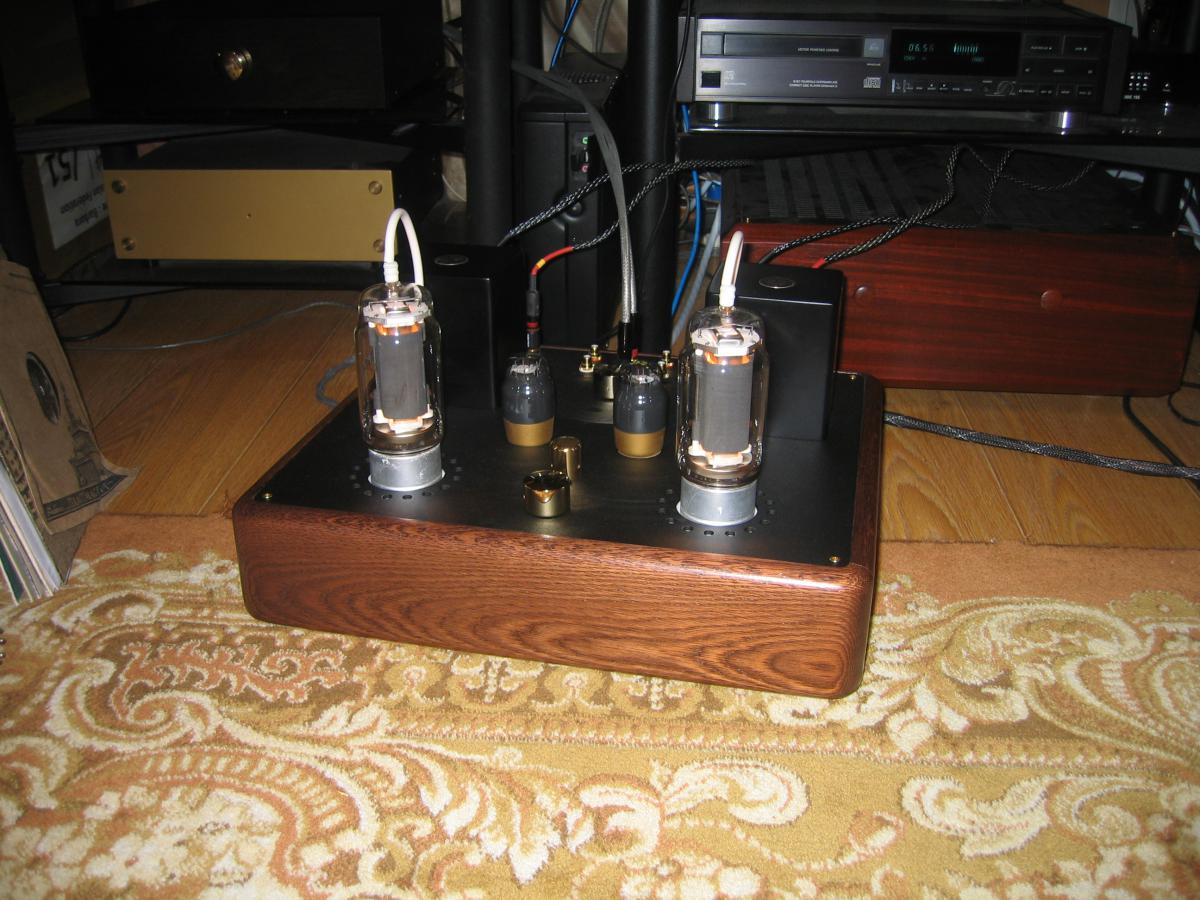

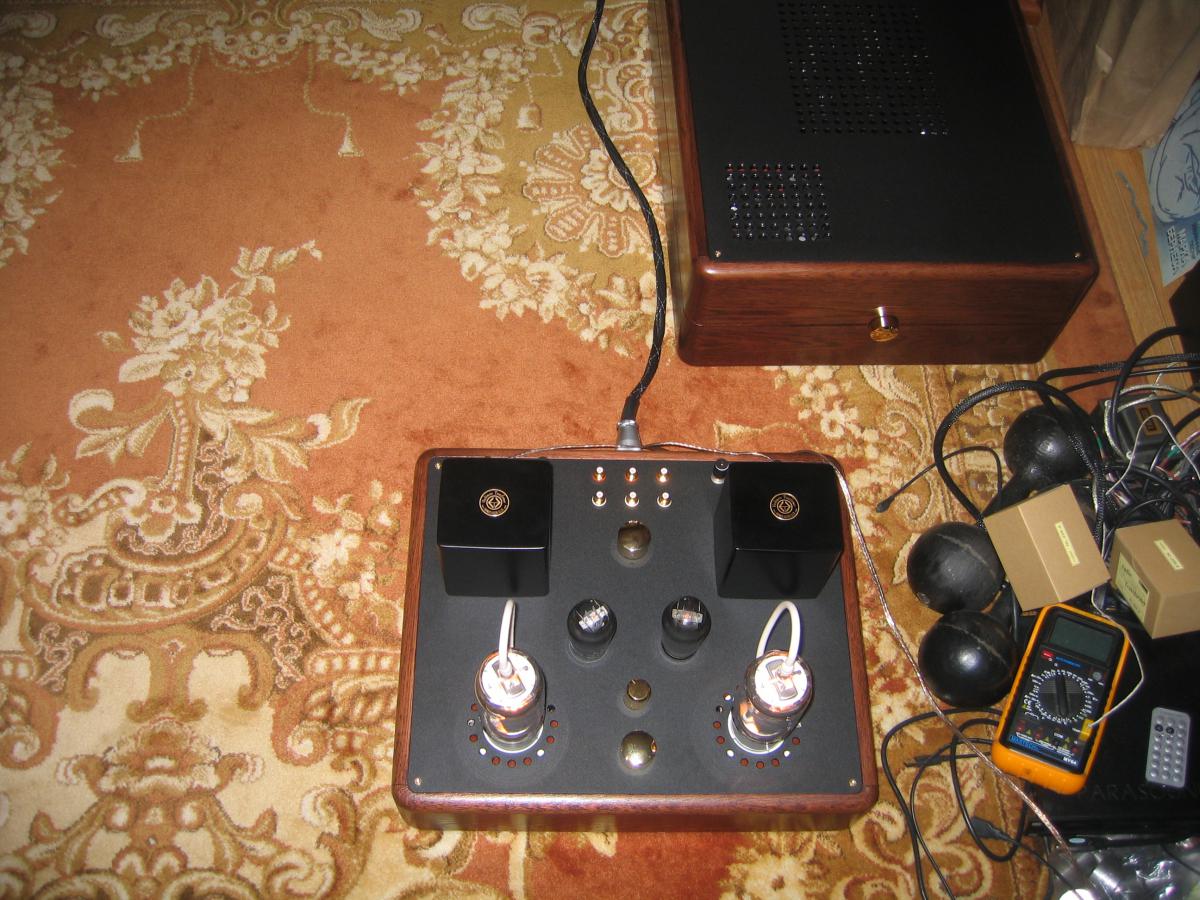

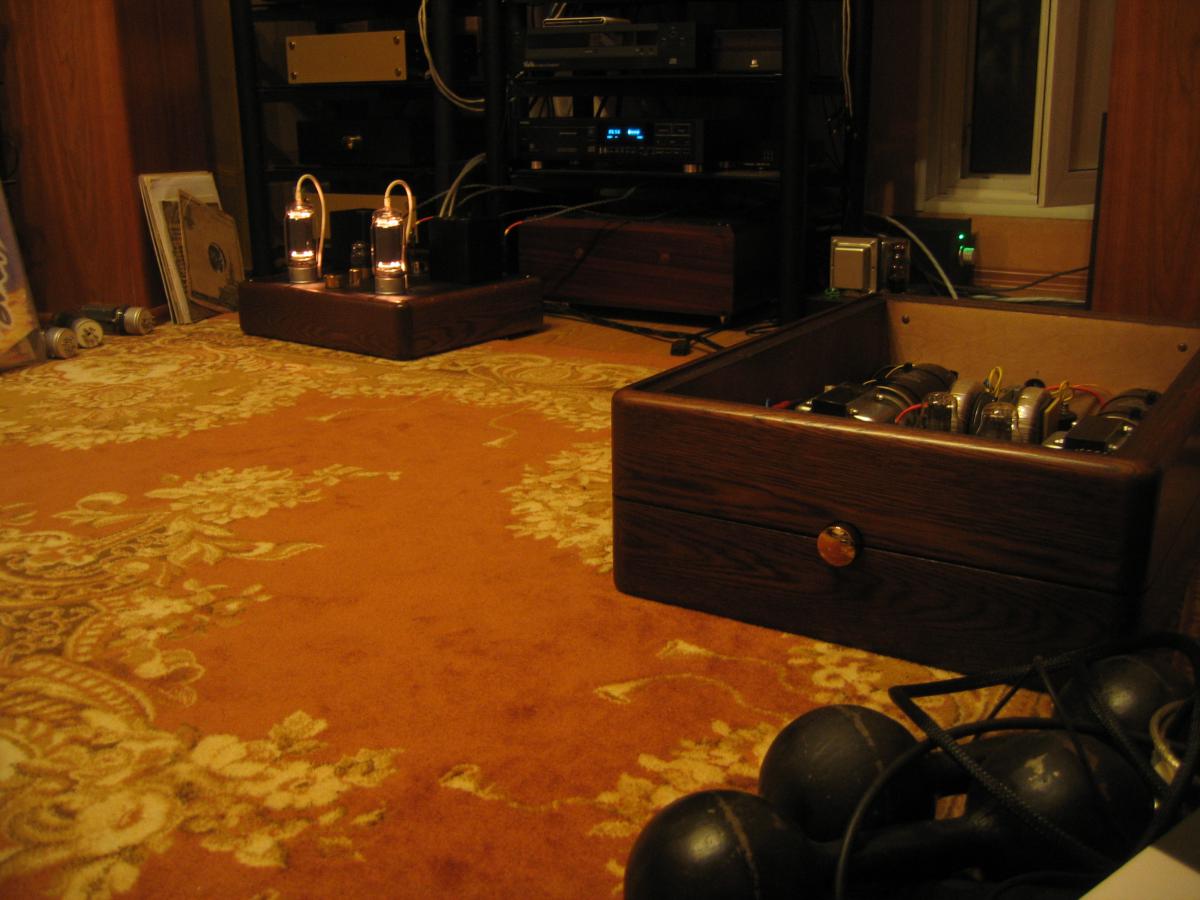

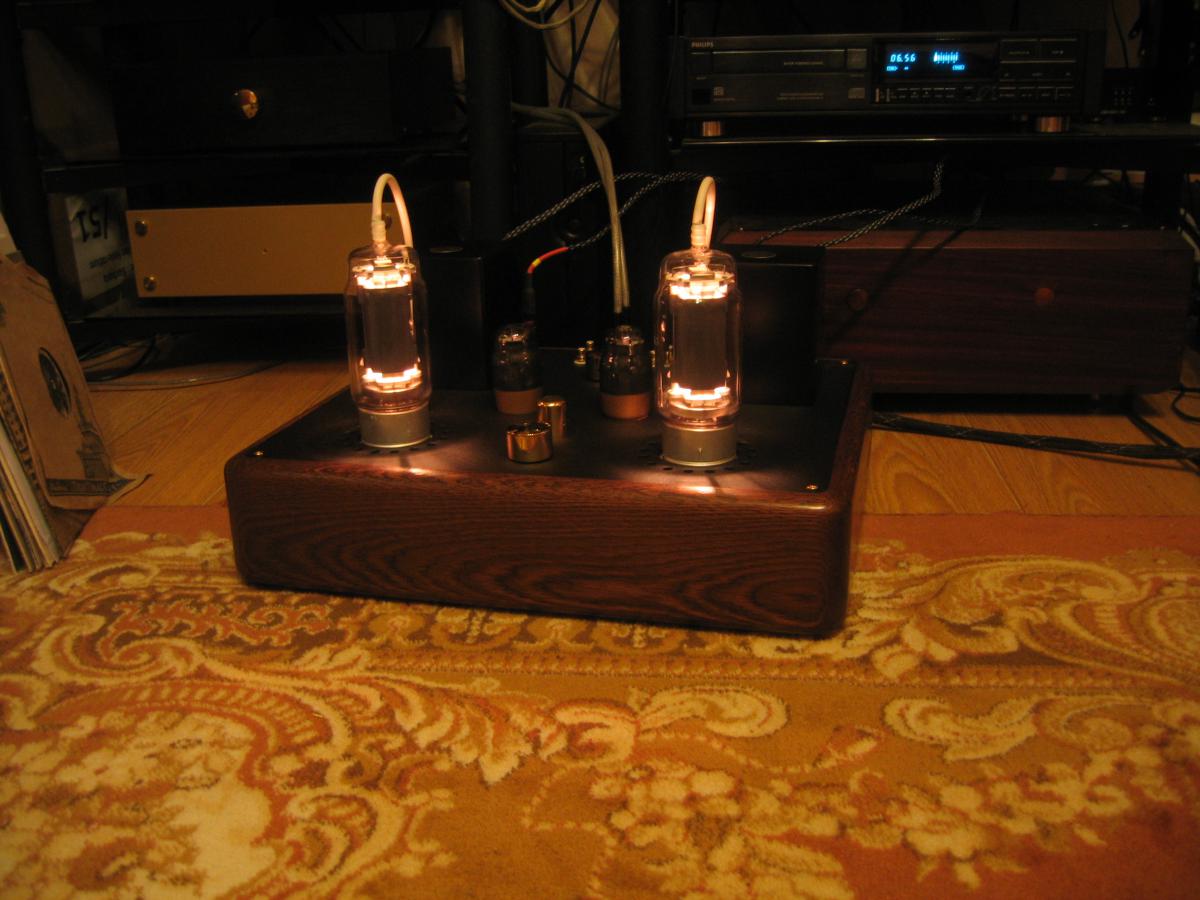

поет и греет

[Urez 2 505]

поет и греет

ну не знаю почему Юре все видится гробами...тут и цвет дерева отличный(затемнение в тему) и остальное лаконично смотрится.

[Demograf 2 550]

поет и греет

ну не знаю почему Юре все видится гробами...тут и цвет дерева отличный(затемнение в тему) и остальное лаконично смотрится.



так про Юру уже давно все понятно . есть барин и остальные

[Ptirodaktill 458]

Кому-то повезло с ГКшечкой =)

[Alexander 717]

поет и греет

А гири, как я понимаю, придают звучанию массивность?:-D Изменено 3 августа, 2013 пользователем Alexander

[александр шумилов 428]

Похоже Хасимото в питании чем-то не угодили.

[Demograf 2 550]

Похоже Хасимото в питании чем-то не угодили.



Саш при потребляемой 180 ма они расчитаны на 200 ма и через три часа работы они догнались до 65-70 градусов. у совтера 250 ма и они без вентилятора примерно до 60 градусов за 4-5 часов а с вентилятором малошумным до 50 градусов максимум .



а с накальниками просто жесть. они видать были не под нужный ток рассчитаны и гудели просто на всю квартиру

не всегда мне везет все запустить с первого раза ..))

Изменено 4 августа, 2013 пользователем Demograf

[pollar 8 808]

А мне корпуса в дереве всегда нравились. И оформление корпусов Demograf"ом (кстати всегда узнаваемое), то-же очень нравится.

[Demograf 2 550]

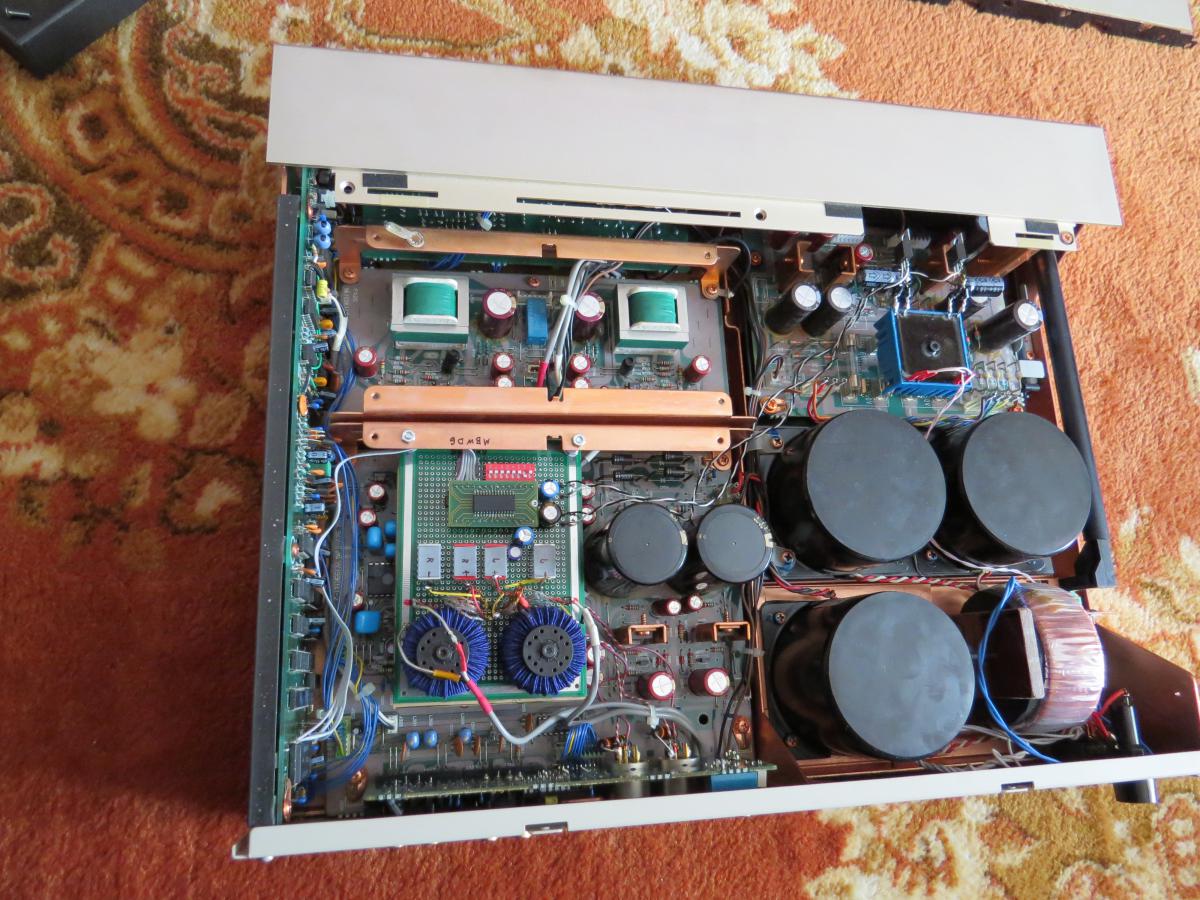

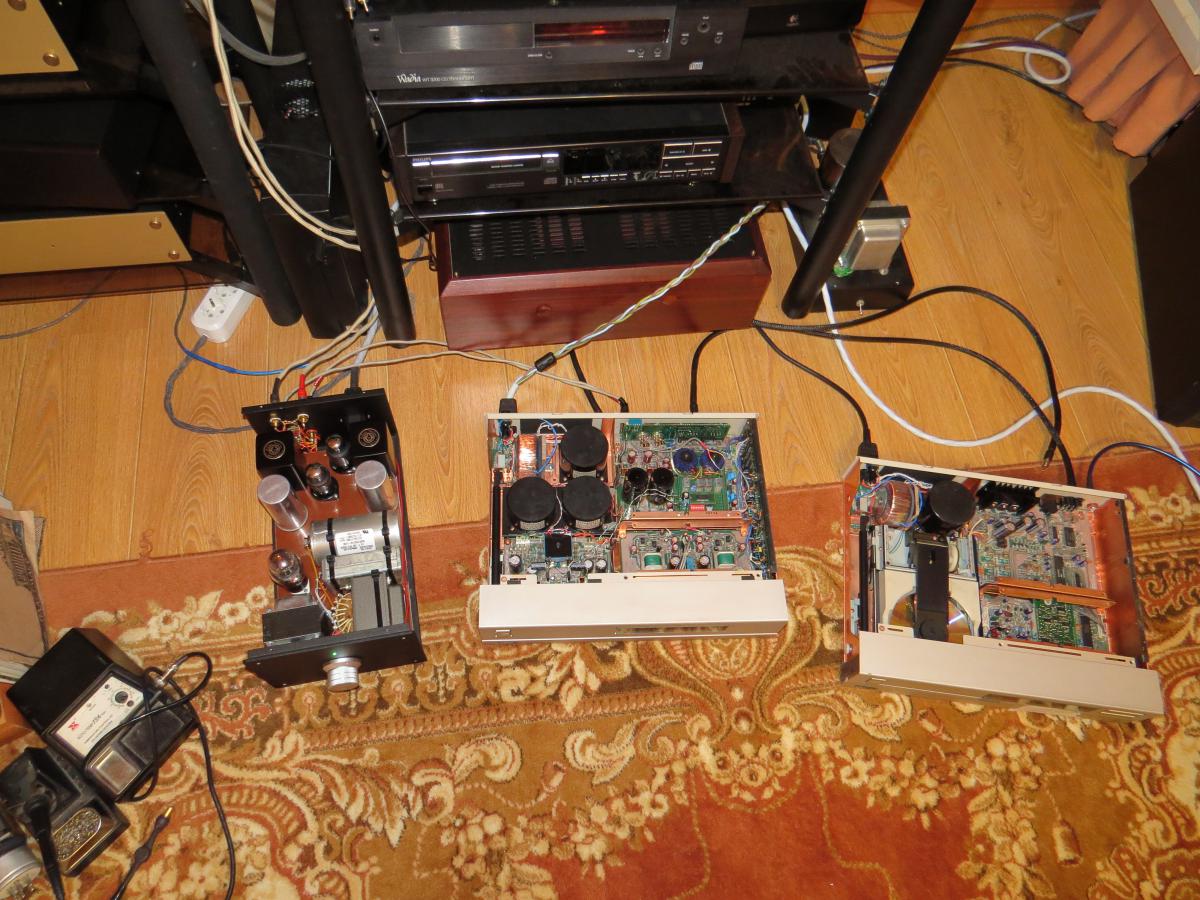

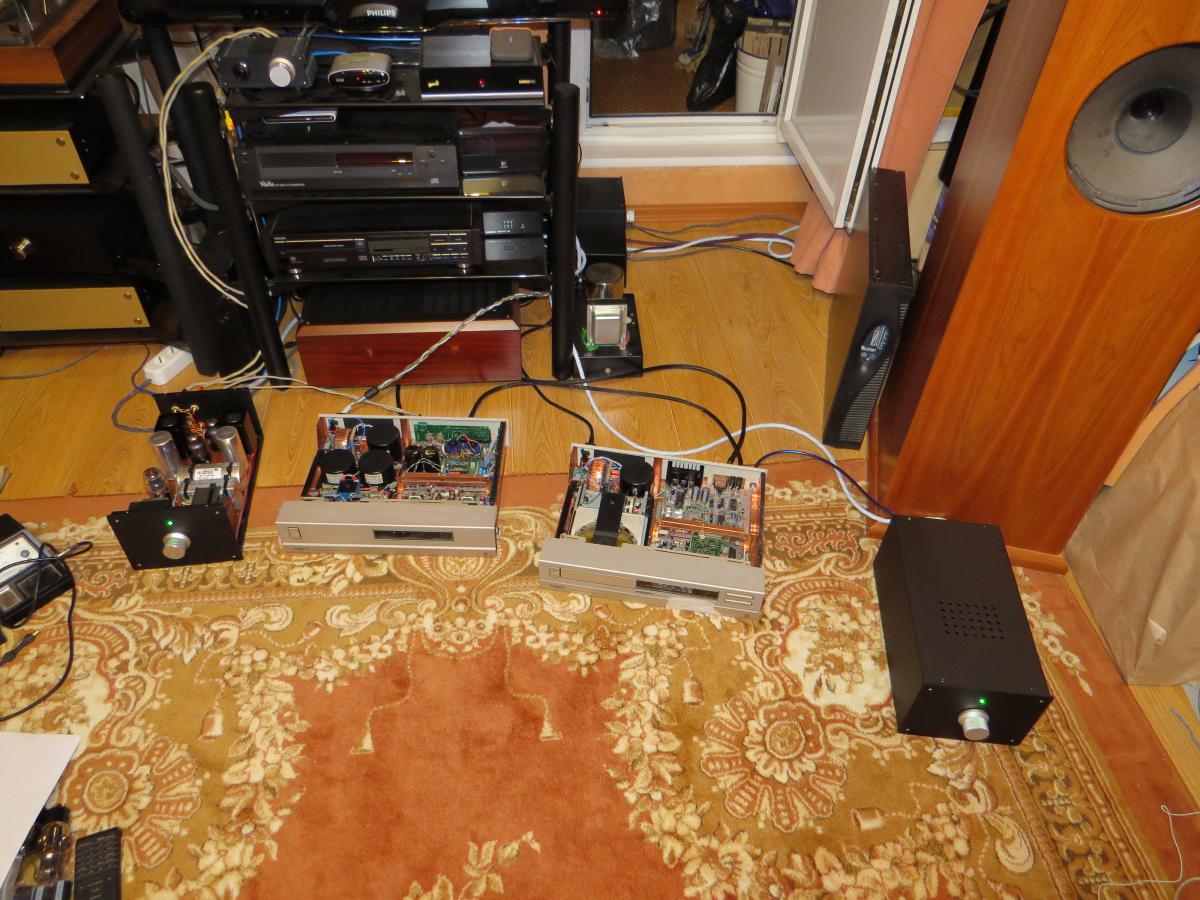

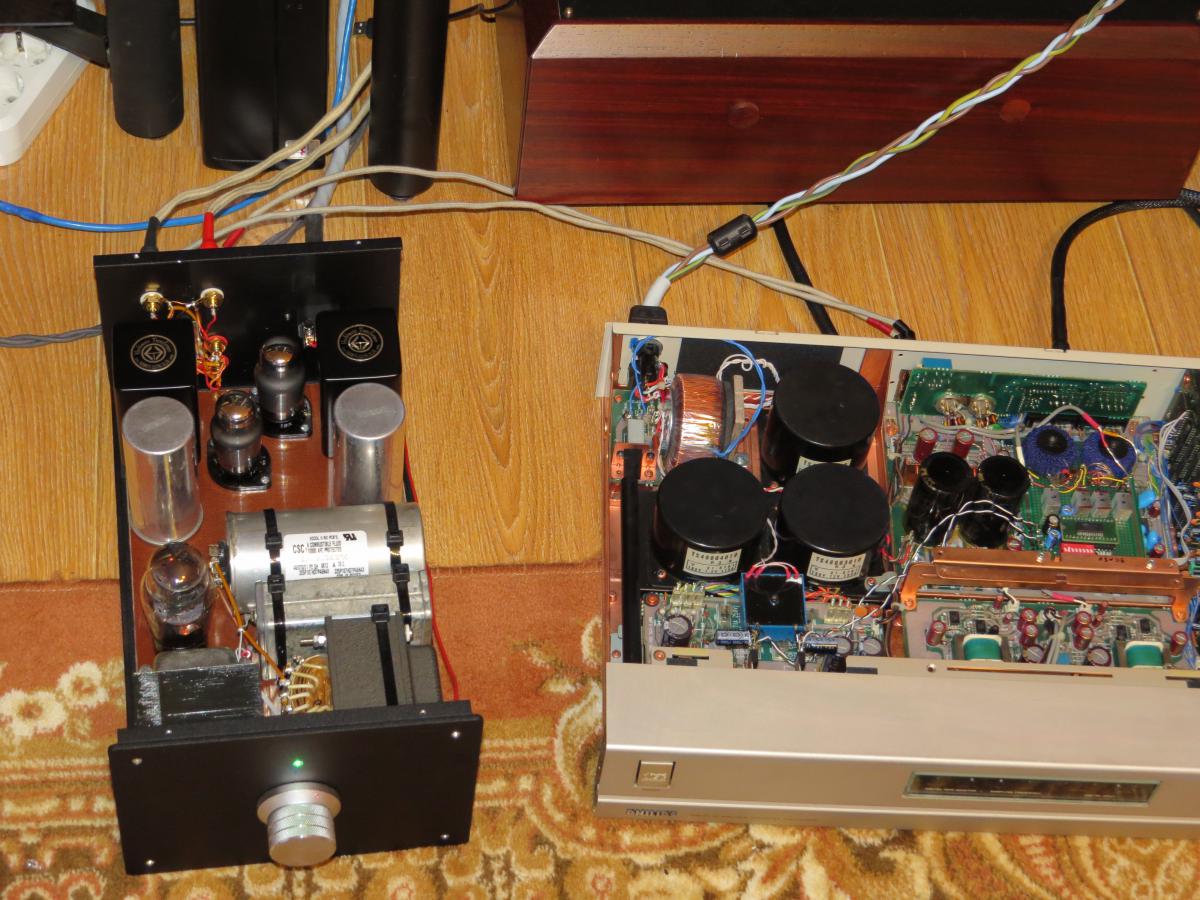

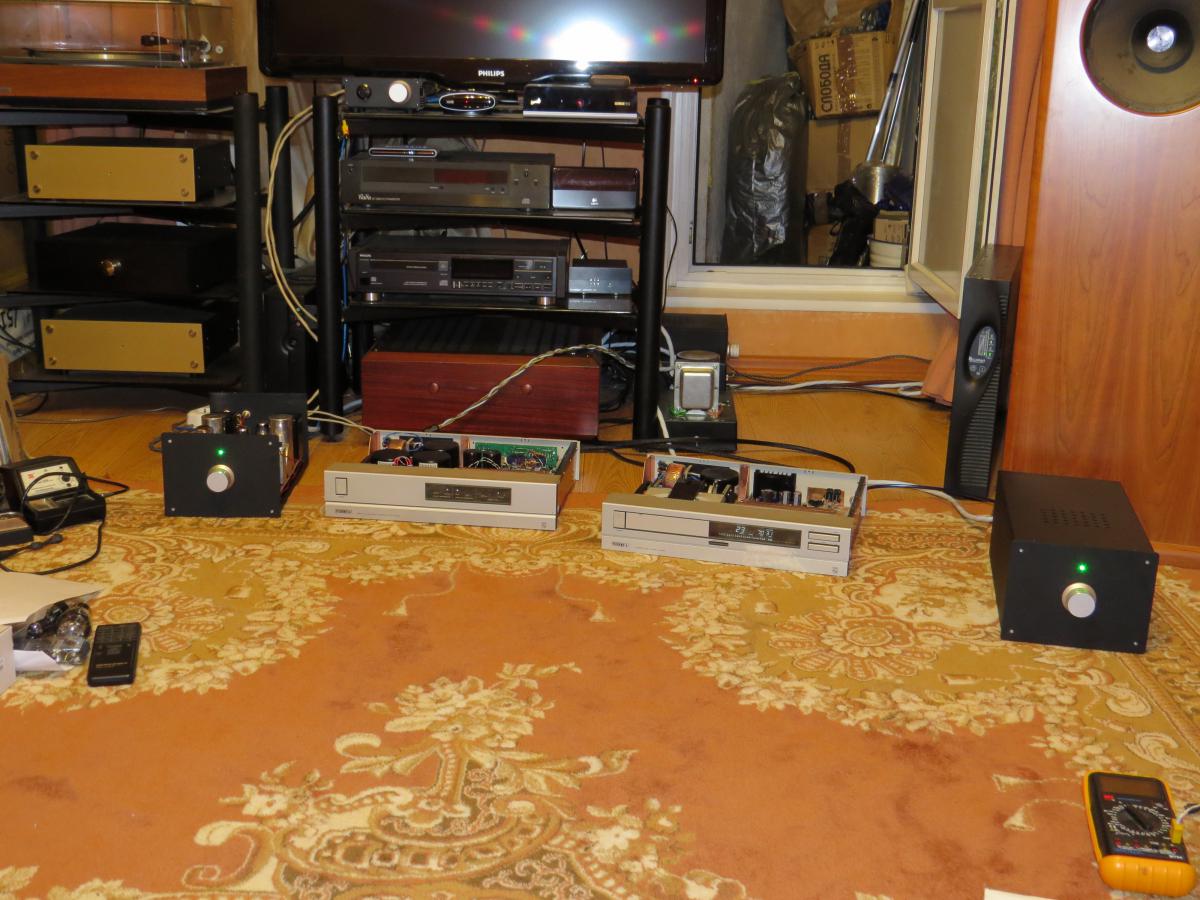

новая жизнь LHH-1000

[Barcruz 70]

поет и греет

ну не знаю почему Юре все видится гробами...тут и цвет дерева отличный(затемнение в тему) и остальное лаконично смотрится.



С крупными лампами дизайн в дереве вообще смотрится отлично.

[Demograf 2 550]

в самом цапе теперь стоит два камня . 1541 и 4397
