Я так понимаю нашим украинским друзьям понравилась идея матричного планарного излучателя, продвигаемая Снорри.) Тут как-будто на основе восьмиугольников, жаль плохо видно за толстенной решеткой.

Это не совсем восьмиугольники.

Просто правильную и наилучшим образом работающую топологию, хорошо согласованную с реальной конфигурацией магнитного поля не осилили то ли по непониманию, то ли по технологическим причинам.Так-то на иллюстрации из патента тоже в многодорожечной топологии своеобразный "восьмиугольник".

Это где-то на продажу предлагается? В личку ссылку киньте для изучения. Любопытно узнать, кто именно воришка.

Изменено 12 марта12 март пользователем snorry

16 часов назад, snorry сказал:

Это где-то на продажу предлагается? В личку ссылку киньте для изучения. Любопытно узнать, кто именно воришка.

Да, продаётся. На других форумах есть, находится легко через поиск по гугл-объективу прям по фото чашек выше. Некий Александр этим занимается.

5 часов назад, MyaSSSko сказал:

Да, продаётся. На других форумах есть, находится легко через поиск по гугл-объективу прям по фото чашек выше. Некий Александр этим занимается.

Все с форума самодельщиков изодинамики   Это вариант модели Quatro, у меня даже отрисовка мембраны этой модели есть, "по блату" досталась. Обзор модели есть на ютубе, уж месяцев 10 как. Если не ошибаюсь, производитель переносил производство в Румынию.

54 минуты назад, sacd сказал:

Все с форума самодельщиков изодинамики   Это вариант модели Quatro, у меня даже отрисовка мембраны этой модели есть, "по блату" досталась. Обзор модели есть на ютубе, уж месяцев 10 как. Если не ошибаюсь, производитель переносил производство в Румынию.

Это очень печально, когда пытаются строить бизнес, начиная с воровства...

Стоило как минимум соблюсти приличия и связаться с автором.

В 09.02.2026 в 17:37, snorry сказал:

Если невозможно там - можно тут

День добрый.

Сергей, удалось послушать и оценить Radius?

Каковы впечатления?

Или сборка продолжается?

Послушал уже давно. Звук интересный, хороший.

Сейчас довольно нудный и медленный процесс по обеспечению приемлемого результата в 3д печати.

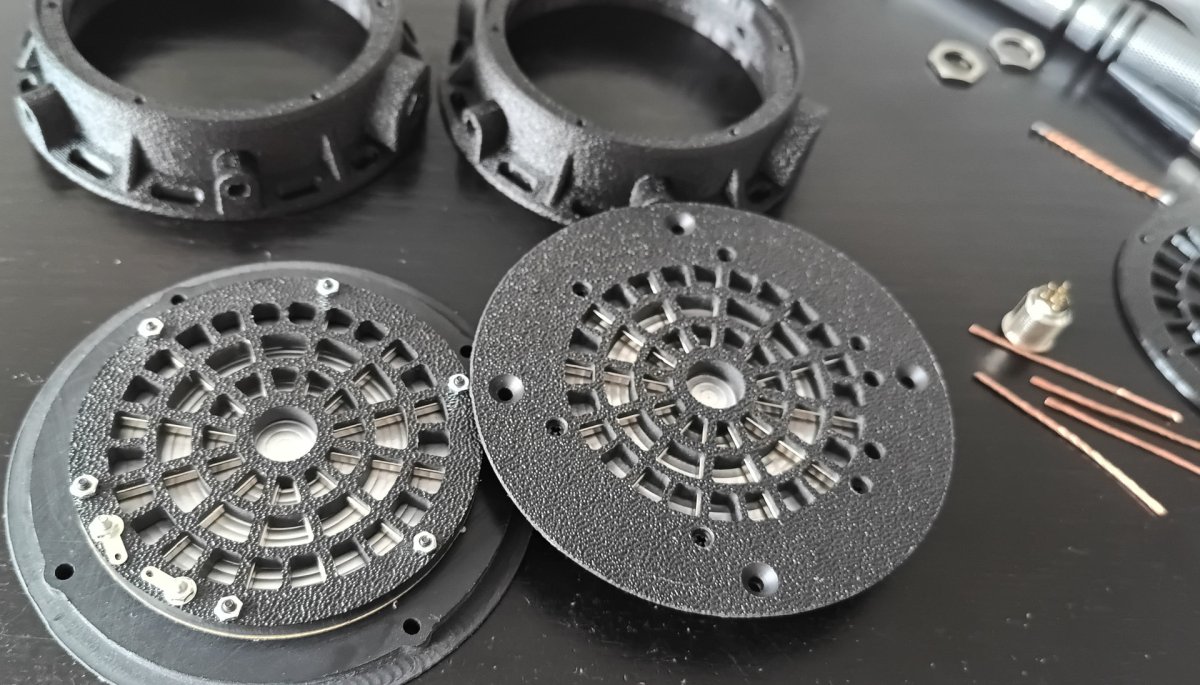

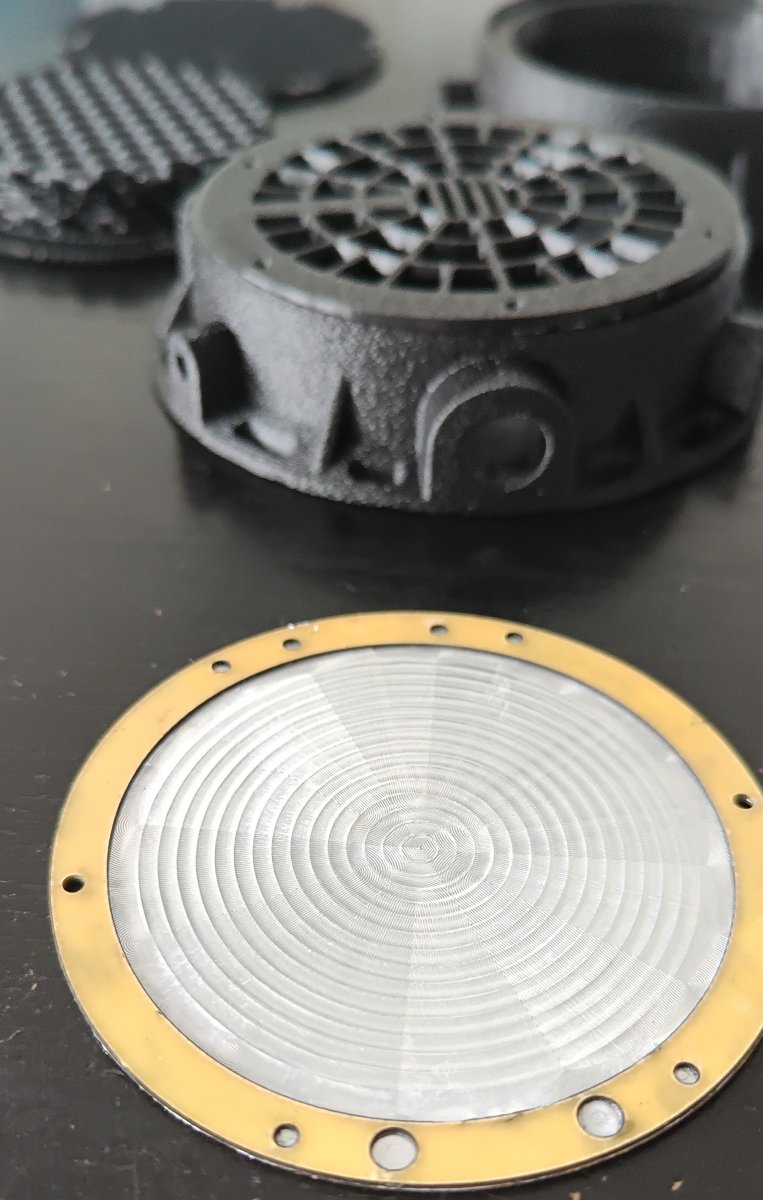

Сборка прототипа планаров с лучевой структурой.

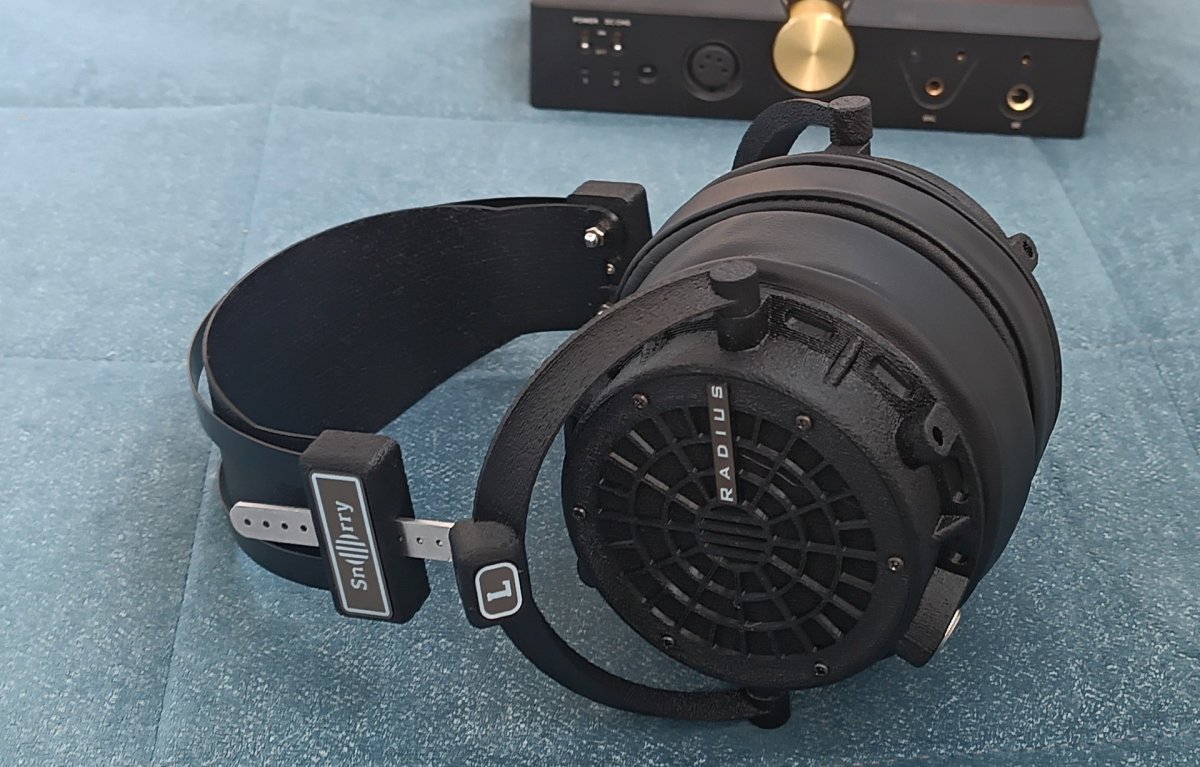

Экстерьер

Красивые.

13 минут назад, snorry сказал:

Экстерьер

Дизайн кайфовый получился, винтажный такой.

12 минут назад, sanesha сказал:

Дизайн кайфовый получился, винтажный такой.

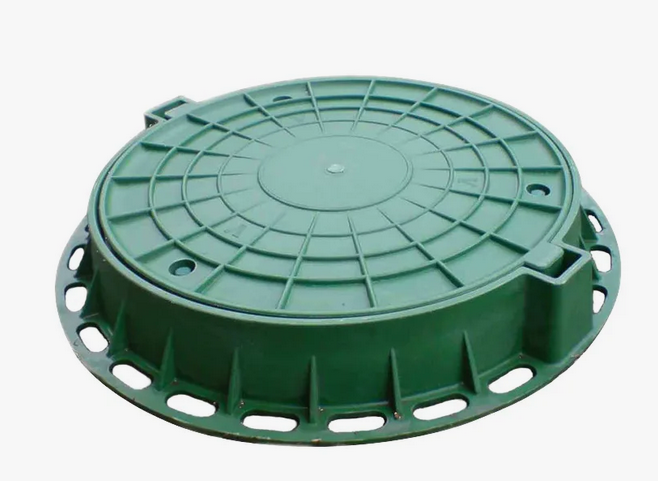

Напомню, в основе "дизайна" чашек - канализационный люк)))



16 минут назад, sanesha сказал:

Дизайн кайфовый получился, винтажный такой.

В общем да, за дизайн можно похвалить.

22 минуты назад, snorry сказал:

Напомню, в основе "дизайна" чашек - канализационный люк)))



Привычные визуальные элементы всегда воспринимаются как минимум органично. А тут еще и скрытая ирония)

57 минут назад, sanesha сказал:

Дизайн кайфовый получился, винтажный такой.

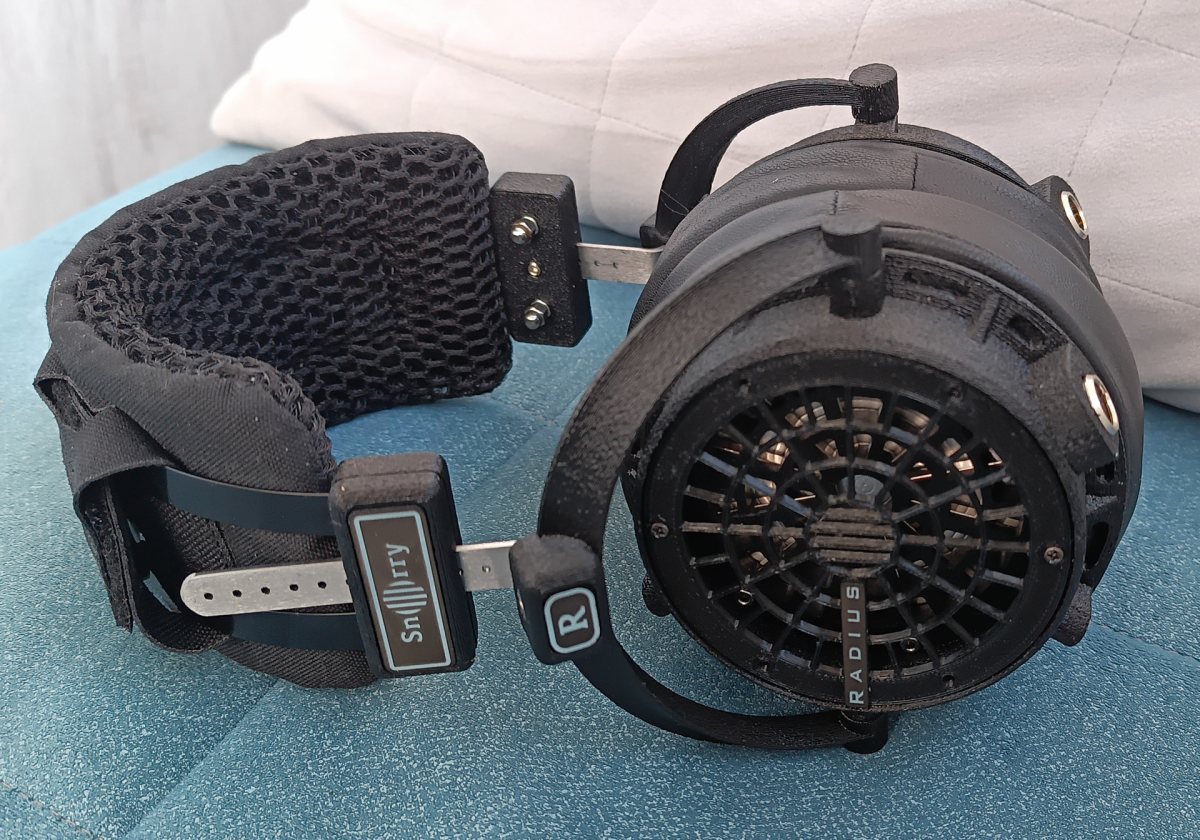

но "милитари" версия лучше



22 минуты назад, Da_ReBeL сказал:

но "милитари" версия лучше

Делов по замене ленты на "подушку"- примерно на 2 минуты.



Только что, snorry сказал:

Делов по замене ленты на "подушку"- примерно на 2 минуты.

и это жутко радует

Извините конечно, но пластик страшный. Надеюсь не в таком виде будет продаваться

19 минут назад, avdrool сказал:

Извините конечно, но пластик страшный. Надеюсь не в таком виде будет продаваться

Напомню, что "фишкой" этого проекта является использование 3д печати без какой-либо постобработки, дабы "обнулить" себестоимость по крайней мере части деталей.

Шершавость пластика за счет эффекта "нечеткая оболочка" имитирует грубую поверхность чугунного литья.

Так что рассматривайте это как "элемент дизайна".)))

Печать fdm без этого эффекта выглядит сильно хуже, ибо на бликующем  пластике видны все артефакты печати (неустранимые резонансы, "наплывы" на краях, "шов", перепады качества филамента и проч...кто печатал, тот в курсе).

При этом могу сказать, что именно качество 3д-печати в данном изделии приближается к эталонному.

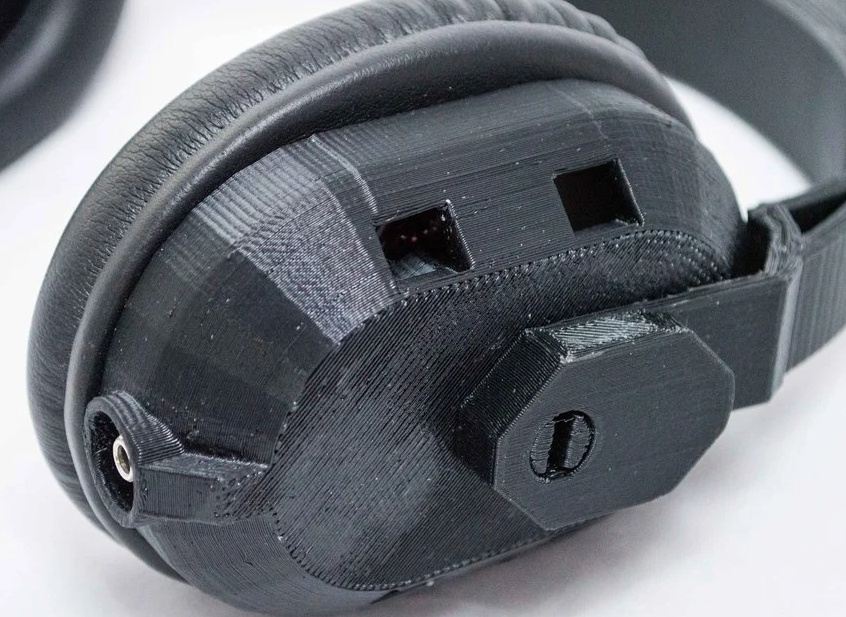

Сравните с тем, как обычно выглядят все подобные подобные проекты:

Изменено 27 марта27 март пользователем snorry

Дужки внушают опасения. Печать. Придётся крайне аккуратно обращаться с наушниками.

21 минуту назад, goblin77777 сказал:

Дужки внушают опасения. Печать. Придётся крайне аккуратно обращаться с наушниками.

Напечатано так, что сломать будет очень сложно. В финальных вариантах у меня не особо получилось что-то сломать, раньше выгибаются стальные направляющие. И сам пластик подобран максимально не ломкий PETG, причем далеко не первый попавшийся. Он гнется при очень больших усилиях, но не особо ломается.

Про сопромат в дужках обсуждалось на другом форуме (см. посты от 7 февраля). С картинками.



А если таки сломали...Ну так что мешает напечатать другие по смешной себестоимости?

Правда, если будете печатать сами и с настройками по умолчанию - прочность разумеется будет никакая. Это тоже надо понимать и уметь...



Изменено 27 марта27 март пользователем snorry

23 минуты назад, snorry сказал:

Правда, если будете печатать сами и с настройками по умолчанию - прочность разумеется будет никакая. Это тоже надо понимать и уметь...

Да ну, проще у вас заказать. Если ломаться не часто на ровном месте будут )

5 часов назад, snorry сказал:

Сборка прототипа планаров

Подскажите, "Отлучённым от ДА" в прослушивании поучавствовать как-то возможно будет?

35 минут назад, JKS сказал:

Подскажите, "Отлучённым от ДА" в прослушивании поучавствовать как-то возможно будет?

Не вижу причин, почему этого сделать нельзя.

1. Если прям в ближайшее время - есть в планах посетить выставку в Москве 4-5 числа.

2. Собрать отдельный экземпляр и так же, как с кабелем.

40 минут назад, snorry сказал:

в Москве 4-5 числа.

Хорошо, контакты те же? Созвонимся.
